1 INVESTIGACIÓN DE SUELOS
Trabajo de campo 1. Identificación de horizontes 2. Determinación de las características de cada uno de los horizontes 3. Muestreo en superficie 4. Infiltración SUELOS

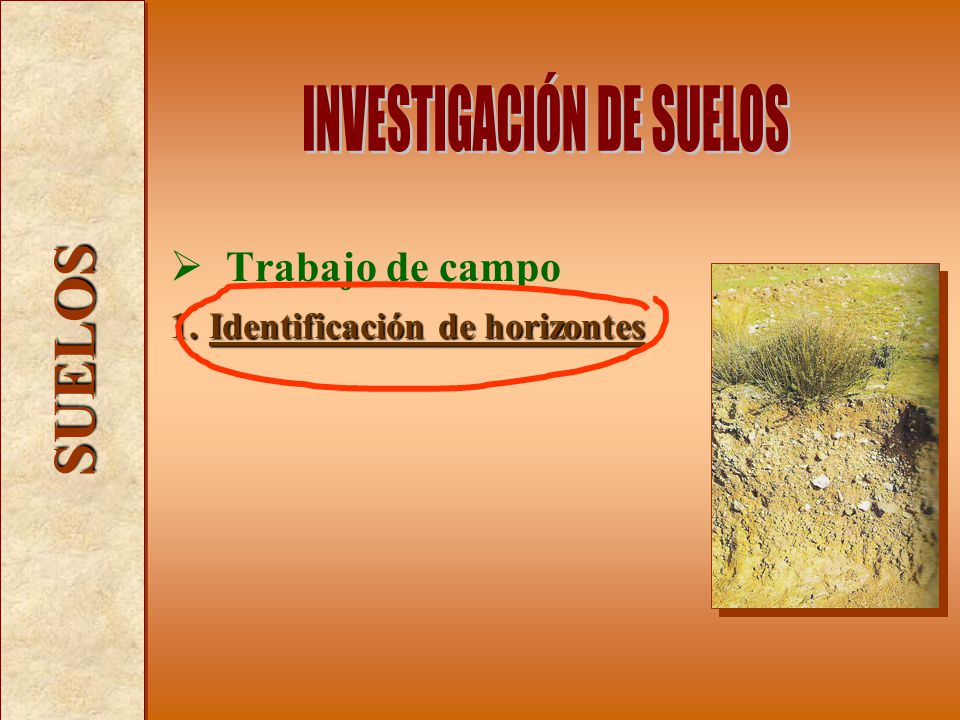

2 INVESTIGACIÓN DE SUELOS
Trabajo de campo 1. Identificación de horizontes SUELOS

3 Caracterización de suelos en campo
1. IDENTIFICACIÓN DE HORIZONTES Pasos a seguir: A) Elección del lugar de muestreo. Bajo cubierta vegetal y en zona plana. No alterado por factores no naturales. Alejada al menos 3 m de edificios, carreteras, etc. Bien iluminado para observar bien los colores de sus capas y tomar fotografías. B) Técnicas: De fosa cavada De barrena Técnica a emplear: “Técnica de identificación de suelos ya expuestos” SUELOS

4 Caracterización de suelos en campo
1. IDENTIFICACIÓN DE HORIZONTES C) Búsqueda de un talud en un entorno natural, evitando cualquier tipo de edificación, escombreras, ruinas, etc. D) Tomar fotografía del lugar. SUELOS

5 Caracterización de suelos en campo
1. IDENTIFICACIÓN DE HORIZONTES E) Rellenar en la hoja de trabajo los datos de caracterización de los suelos: Nombre y localización mediante GPS del lugar de muestreo. Medir la pendiente con el clinómetro. Dibujar la cobertura vegetal y sus características generales para introducir el código MUC en la hoja de trabajo. SUELOS

6 INVESTIGACIÓN DE SUELOS
Trabajo de campo 1. Identificación de horizontes 2. Determinación de las características de cada uno de los horizontes SUELOS

7 2. DETERMINACIÓN DE LAS CARACTERÍSTICAS DE LOS HORIZONTES.
Caracterización de suelos en campo 2. DETERMINACIÓN DE LAS CARACTERÍSTICAS DE LOS HORIZONTES. 1º CAVAR LA SUPERFICIE EN CONTACTO CON EL AIRE HASTA LLEGAR A UNA ZONA HÚMEDA NO ALTERADA. 2º MARCADO DE HORIZONTES Humedecer la tierra con una botella rociadora. Observar las zonas en las que el suelo cambia de color o apariencia y su espesor. Marcar la línea de inicio de cada horizonte. NUMERAR CADA HORIZONTE por orden desde la superficie (primer horizonte con el número 1,) SUELOS

8 2. DETERMINACIÓN DE LAS CARACTERÍSTICAS DE LOS HORIZONTES.
Caracterización de suelos en campo 2. DETERMINACIÓN DE LAS CARACTERÍSTICAS DE LOS HORIZONTES. 4º ESTRUCTURA DEL SUELO Tomar una muestra de cada horizonte en la palma de la mano y comprobamos el tipo de ESTRUCTURA. SUELTA: si las partículas no se adhieren entre sí. COMPACTA: si las partículas se compactan entre sí. 3º MEDIDA DE LOS HORIZONTES Tomar como cero el valor desde la superficie. Para cada horizonte: PROFUNDIDAD AL TOPE Medida límite superior(en cm) PROFUNDIDAD DE BASE Medida límite inferior(en cm) HUMEDAD Observar y anotar si está mojado, húmedo o seco. SUELOS

9 2. DETERMINACIÓN DE LAS CARACTERÍSTICAS DE LOS HORIZONTES.
Caracterización de suelos en campo 2. DETERMINACIÓN DE LAS CARACTERÍSTICAS DE LOS HORIZONTES. 6º CONSISTENCIA DE CADA HORIZONTE Tomar una muestra de cada horizonte en la palma de la mano y humedecer con agua. Tomar un grumo pequeño y entre el pulgar y el índice apretarlo hasta que se deshaga o se rompa: CONSISTENCIA: - SUELTA - FRÁGIL - FIRME - DURA O COMPACTA 5º COLOR DE LOS HORIZONTES. Humedecer cada muestra tomada de cada horizonte con un poco de agua. Colocamos al lado de la muestra el cuadro de código de colores y observamos qué color aparece. Anotar los números y letras correspondientes al color del cuadro elegido: - COLOR PRINCIPAL. - COLOR SECUNDARIO (si aparece más de un color en la muestra) SUELOS

10 2. DETERMINACIÓN DE LAS CARACTERÍSTICAS DE LOS HORIZONTES.
Caracterización de suelos en campo 2. DETERMINACIÓN DE LAS CARACTERÍSTICAS DE LOS HORIZONTES. 7º TEXTURA DE CADA HORIZONTE: “Cantidad de arena, limo y arcilla que en una muestra de suelo” Tomamos una muestra de cada horizonte del tamaño de una pelota de golf en la palma de la mano. Rociamos con agua la muestra y la amasamos. Aplastamos la muestra entre las manos frotando hasta formar un cilindro de 3 mm de diámetro y 10 cm de lado (“cinta”), unimos los dos extremos y formamos un donuts. Estudiamos la presencia de arcilla y de arena. SUELOS

11 2. DETERMINACIÓN DE LAS CARACTERÍSTICAS DE LOS HORIZONTES.
Caracterización de suelos en campo 2. DETERMINACIÓN DE LAS CARACTERÍSTICAS DE LOS HORIZONTES. 7º TEXTURA DE CADA HORIZONTE: A) PRESENCIA DE ARCILLA: SUELOS Muestra pegajosa que se endurece y precisa de mucha presión entre el pulgar e índice para formar una cinta. Muestra ligeramente pegajosa y suave al exprimir. Muestra fácil, suave y uniforme al exprimir. TEXTURA ARCILLOSA TEXTURA FRANCO-ARCILLOSA TEXTURA FRANCA

12 2. DETERMINACIÓN DE LAS CARACTERÍSTICAS DE LOS HORIZONTES.
Caracterización de suelos en campo 2. DETERMINACIÓN DE LAS CARACTERÍSTICAS DE LOS HORIZONTES. 7º TEXTURA DE CADA HORIZONTE: B) PRESENCIA DE ARENA: SUELOS Muestra uniforme sin la aspereza de la arena. Muestra áspera. Muestra con algo de arena pero no mucha, el suelo contine la misma cantidad de arena que de limo. TEXTURA LIMOSA TEXTURA ARENOSA ARENOSA- LIMOSA

13 2. DETERMINACIÓN DE LAS CARACTERÍSTICAS DE LOS HORIZONTES.
Caracterización de suelos en campo 2. DETERMINACIÓN DE LAS CARACTERÍSTICAS DE LOS HORIZONTES. 8º PRESENCIA DE ROCAS: Si observamos la presencia de partículas de más de 2 mm de tamaño en cada horizonte. NINGUNA POCAS MUCHAS SUELOS

14 2. DETERMINACIÓN DE LAS CARACTERÍSTICAS DE LOS HORIZONTES.
Caracterización de suelos en campo 2. DETERMINACIÓN DE LAS CARACTERÍSTICAS DE LOS HORIZONTES. 9º PRESENCIA DE RAÍCES: Si observamos la presencia de raíces de plantas en cada horizonte. NINGUNA POCAS MUCHAS SUELOS

15 2. DETERMINACIÓN DE LAS CARACTERÍSTICAS DE LOS HORIZONTES.
Caracterización de suelos en campo 2. DETERMINACIÓN DE LAS CARACTERÍSTICAS DE LOS HORIZONTES. 10º PRESENCIA DE CARBONATOS: Colocamos una muestra de cada horizonte en un recipiente y la rociamos con vinagre, si se produjera efervescencia nos indicaría presencia de carbonatos. NINGUNA: si no hay efervescencia. No contiene carbonatos. LIGERA:leve efervescencia, pequeñas cantidades de carbonatos. FUERTE: Si la efervescencia es fuerte, la muestra contiene gran cantidad de carbonatos. SUELOS

16 INVESTIGACIÓN DE SUELOS
Trabajo de campo 1. Identificación de horizontes 2. Determinación de las características de cada uno de los horizontes 3. Muestreo en superficie SUELOS

17 Caracterización de suelos en campo
3. MUESTREO EN SUPERFICIE. Tomar muestras de suelo a 10 cm de profundidad para la determinación de la Densidad de Masas. Procedimiento: 1º Elegimos tres puntos del lugar seleccionado anteriormente. 2º Retiramos la vegetación de la superficie. 3º Comprobamos que está el suelo húmedo y si no es así lo humedecemos. SUELOS

18 Caracterización de suelos en campo
3. MUESTREO EN SUPERFICIE 4º En cada uno de los tres lugares realizamos las siguientes operaciones: D) Limpiar la tierra de alrededor de la lata y dejar al ras su superficie. E) Tapar la lata y etiquetar. F) Transportar las latas al laboratorio lo antes posible para evitar pérdidas de humedad. A) Utilizar una lata de volumen conocido y con un agujero en la base. B) Presionar sobre la superficie del suelo e introducir hasta que veamos la tierra salir por el agujero. C) Hacemos palanca con una pala pequeña para extraer la lata. SUELOS

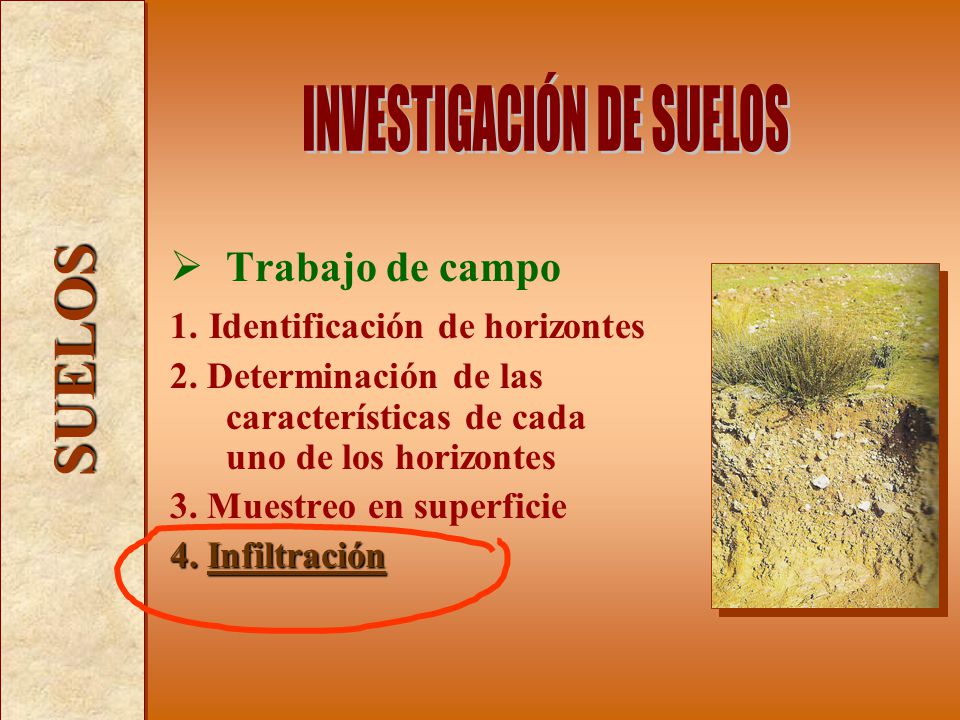

19 INVESTIGACIÓN DE SUELOS
Trabajo de campo 1. Identificación de horizontes 2. Determinación de las características de cada uno de los horizontes 3. Muestreo en superficie 4. Infiltración SUELOS

20 Caracterización de suelos en campo
4. INFILTRACIÓN Existen 3 tipos de infiltración de agua o flujo de agua: Flujo no saturado: Cuando la tasa inicial de flujo es alta, los poros de la tierra seca se llenan rápidamente de agua. Flujo saturado: Cuando la tasa de flujo es estable y el agua penetra en la tierra, dependiendo su velocidad de penetración de la textura y estructura del suelo. Estancamiento: Cuando la tasa de flujo es cercana a cero, la tierra está saturada de agua y no puede penetrar el agua en su interior. SUELOS

21 Caracterización de suelos en campo
4. INFILTRACIÓN PROCEDIMIENTO A) Seleccionar un lugar dentro de los 2 a 5 m de ratio del lugar de muestreo. B) Para esta experiencia tienen que colaborar un equipo de 4 personas. C) Debe realizarse en varios puntos en un área de 5 m de diámetro en el mismo día o en varios días. D) Quitar la vegetación de la superficie del terreno, cortando, no cavando y retirar toda la cubierta orgánica suelta, en un área algo más grande que el infiltómetro. E) Girar el infiltómetro hasta enterrarlas de 2 a 5 cm en el suelo. Si utilizamos un martillo poner encima una madera para no dañar el aparato. SUELOS

22 Caracterización de suelos en campo
4. INFILTRACIÓN F) Medir la altura entre la superficie del suelo y el tope de la marca hecho dentro del aro pequeño. G) Vertemos agua en ambos aros y mantenemos el nivel del agua en el aro exterior igual que en el interior. En el aro interior el agua debe llegar hasta la marca. Observamos que el nivel del agua en el aro exterior tiende a infiltrarse con mayor rapidez que en el aro interior. H) Ponemos en marcha el cronómetro y escribimos el tiempo en segundos. I) Cuando el nivel del agua en el aro interior alcanza la marca de referencia superior anotamos el tiempo en segundos. J) Durante el tiempo de medición debemos ir añadiendo agua al anillo exterior para que se mantenga el mismo nivel del agua que en el interior. SUELOS

23 Caracterización de suelos en campo
4. INFILTRACIÓN K) Cuando el nivel del agua del anillo interior alcanza la marca de referencia: Escribimos el tiempo en segundos. Calculamos el intervalo tomando la diferencia entre el inicio y el final. Volvemos a llenar de agua ambos anillos hasta la marca superior. L) Continuamos repitiendo los pasos desde el apartado 5, durante 45 minutos o hasta que los 2 intervalos consecutivos de tiempo correspondan a 10 segundos entre uno y otro. LL) Retiramos el infiltómetro y esperamos 5 minutos. M) Medimos la humedad de la tierra que está cerca de la superficie (0 a 5 cm de profundidad), desde el momento en que retiramos el aparato. SUELOS
