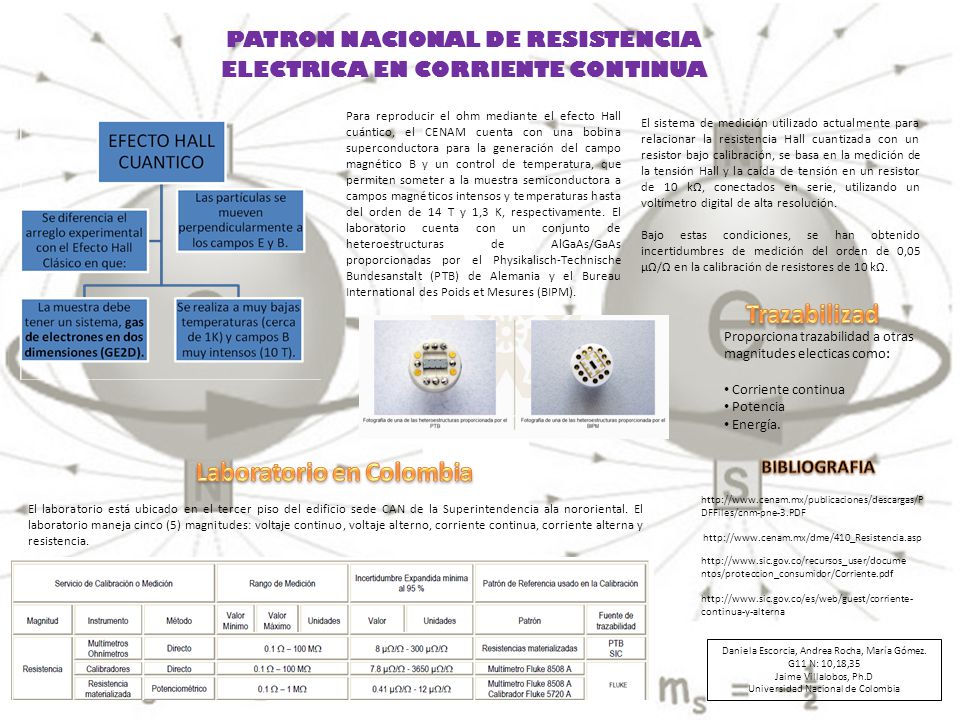

1 UNIDAD: Ohm (Ω) PROCEDIMIENTO: El patrón nacional de resistencia eléctrica en corriente continua tiene un valor definido por el valor promedio de un conjunto de resistores patrón de 1Ω, tipo Thomas, mantenidos en un baño de aceite a una temperatura controlada de 25.00 ºC. INCERTIDUMBRE: ± 0,24 µΩ/Ω (k=2, con un nivel de confianza de aproximadamente 95 %). PATRON NACIONAL DE RESISTENCIA ELECTRICA EN CORRIENTE CONTINUA Resistores de 1 Ω tipo Thomas 1 mΩ - 1 TΩ 1 Ω - 100 MΩ Dispositivos De transferencia tipo Hamon 100 MΩ - 1 TΩ Puente de Wheatstone modificado Daniela Escorcia, Andrea Rocha, María Gómez. G11 N: 10,18,35 Jaime Villalobos, Ph.D Universidad Nacional de Colombia

2 PATRON NACIONAL DE RESISTENCIA ELECTRICA EN CORRIENTE CONTINUA Este efecto se puede observar en muestras semiconductoras (heteroestructuras) que contienen un gas de electrones de dos dimensiones en la interfaz de dos capaz de material semiconductor de la muestra. La muestra se somete a temperaturas inferiores a la del Helio líquido en presencia de un campo magnético B intenso EFECTO HALL CUÁNTICO. Bajo estas condiciones la resistencia Hall (R H ) de la muestra se cuantiza y queda expresada en términos de la constante de Planck (h) y la carga del electrón (e) mediante: Control estadístico de los valores de cada resistor, a través de intercomparaciones periódicas, utilizando un puente de resistencia que opera bajo el principio de un comparador de corrientes. Daniela Escorcia, Andrea Rocha, María Gómez. G11 N: 10,18,35 Jaime Villalobos, Ph.D Universidad Nacional de Colombia

3 Para reproducir el ohm mediante el efecto Hall cuántico, el CENAM cuenta con una bobina superconductora para la generación del campo magnético B y un control de temperatura, que permiten someter a la muestra semiconductora a campos magnéticos intensos y temperaturas hasta del orden de 14 T y 1,3 K, respectivamente. El laboratorio cuenta con un conjunto de heteroestructuras de AlGaAs/GaAs proporcionadas por el Physikalisch-Technische Bundesanstalt (PTB) de Alemania y el Bureau International des Poids et Mesures (BIPM). El sistema de medición utilizado actualmente para relacionar la resistencia Hall cuantizada con un resistor bajo calibración, se basa en la medición de la tensión Hall y la caída de tensión en un resistor de 10 kΩ, conectados en serie, utilizando un voltímetro digital de alta resolución. Bajo estas condiciones, se han obtenido incertidumbres de medición del orden de 0,05 µΩ/Ω en la calibración de resistores de 10 kΩ. PATRON NACIONAL DE RESISTENCIA ELECTRICA EN CORRIENTE CONTINUA Proporciona trazabilidad a otras magnitudes electicas como: Corriente continua Potencia Energía. http://www.cenam.mx/publicaciones/descargas/P DFFiles/cnm-pne-3.PDF http://www.sic.gov.co/es/web/guest/corriente- continua-y-alterna http://www.cenam.mx/dme/410_Resistencia.asp El laboratorio está ubicado en el tercer piso del edificio sede CAN de la Superintendencia ala nororiental. El laboratorio maneja cinco (5) magnitudes: voltaje continuo, voltaje alterno, corriente continua, corriente alterna y resistencia. http://www.sic.gov.co/recursos_user/docume ntos/proteccion_consumidor/Corriente.pdf Daniela Escorcia, Andrea Rocha, María Gómez. G11 N: 10,18,35 Jaime Villalobos, Ph.D Universidad Nacional de Colombia
