LA CIUDAD FUNCIONAL MODELOS TEORICOS: CIUDAD 3 MILLONES Hb

Presentación del tema: "LA CIUDAD FUNCIONAL MODELOS TEORICOS: CIUDAD 3 MILLONES Hb"— Transcripción de la presentación:

1 LA CIUDAD FUNCIONAL MODELOS TEORICOS: CIUDAD 3 MILLONES Hb
LA CIUDAD FUNCIONAL MODELOS TEORICOS: CIUDAD 3 MILLONES Hb. VILLE RADIEUSE CIUDAD VERTICAL CIUDAD 7 VIAS CIUDADES CONSTRUIDAS CHANDIGARH BRASILIA

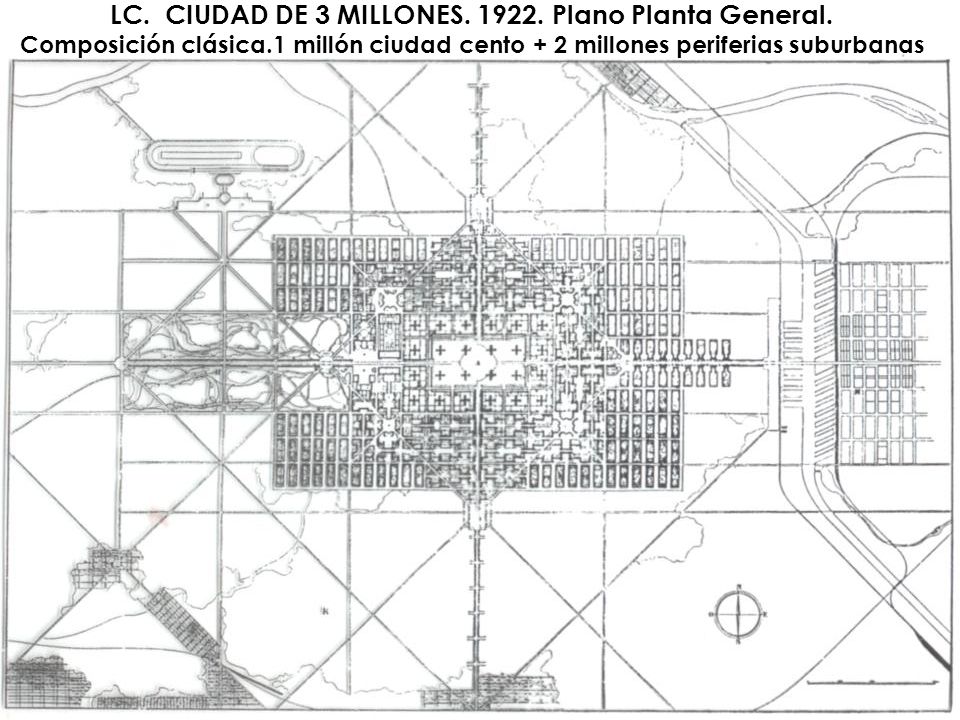

2 LC. CIUDAD DE 3 MILLONES. 1922. Plano Planta General
LC. CIUDAD DE 3 MILLONES Plano Planta General. Composición clásica.1 millón ciudad cento + 2 millones periferias suburbanas

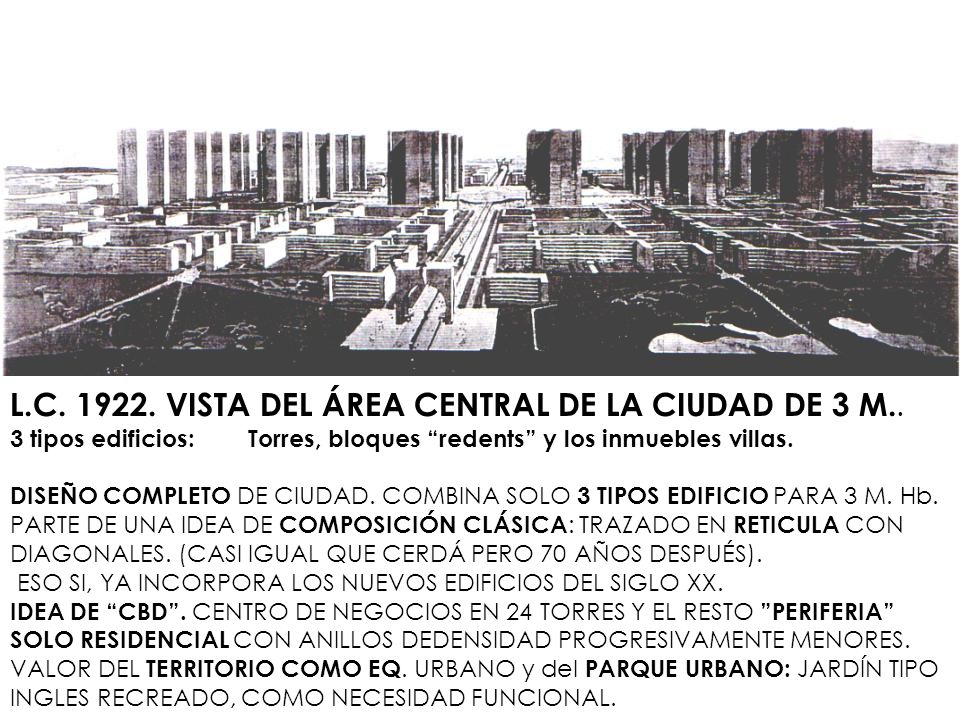

3 L. C. 1922. VISTA DEL ÁREA CENTRAL DE LA CIUDAD DE 3 M
L.C VISTA DEL ÁREA CENTRAL DE LA CIUDAD DE 3 M.. 3 tipos edificios: Torres, bloques “redents” y los inmuebles villas. DISEÑO COMPLETO DE CIUDAD. COMBINA SOLO 3 TIPOS EDIFICIO PARA 3 M. Hb. PARTE DE UNA IDEA DE COMPOSICIÓN CLÁSICA: TRAZADO EN RETICULA CON DIAGONALES. (CASI IGUAL QUE CERDÁ PERO 70 AÑOS DESPUÉS). ESO SI, YA INCORPORA LOS NUEVOS EDIFICIOS DEL SIGLO XX. IDEA DE “CBD”. CENTRO DE NEGOCIOS EN 24 TORRES Y EL RESTO ”PERIFERIA” SOLO RESIDENCIAL CON ANILLOS DEDENSIDAD PROGRESIVAMENTE MENORES. VALOR DEL TERRITORIO COMO EQ. URBANO y del PARQUE URBANO: JARDÍN TIPO INGLES RECREADO, COMO NECESIDAD FUNCIONAL.

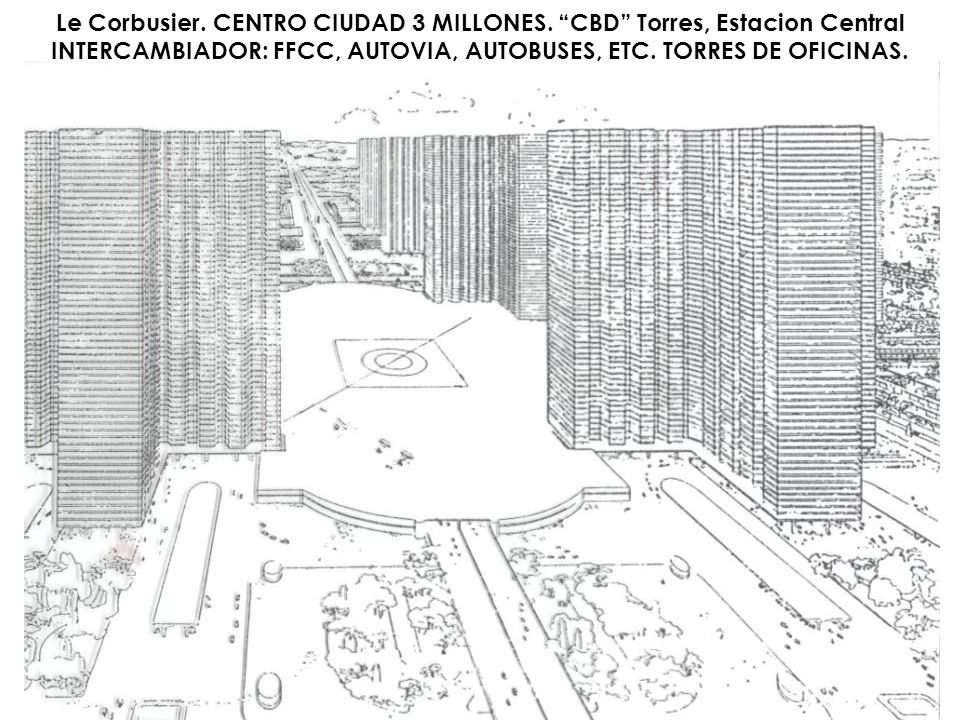

4 Le Corbusier. CENTRO CIUDAD 3 MILLONES
Le Corbusier. CENTRO CIUDAD 3 MILLONES. “CBD” Torres, Estacion Central INTERCAMBIADOR: FFCC, AUTOVIA, AUTOBUSES, ETC. TORRES DE OFICINAS.

5 LA CIUDAD CONTEMPORANEA DE 3 M. IMAGEN PERSPECTIVA DE L. C
LA CIUDAD CONTEMPORANEA DE 3 M. IMAGEN PERSPECTIVA DE L.C. Idea de monumentalizar el Centro con 24 torres de 60 plantas. Bloques a “redents” con inmenso espacio libre. Torres como fondo perspectiva.

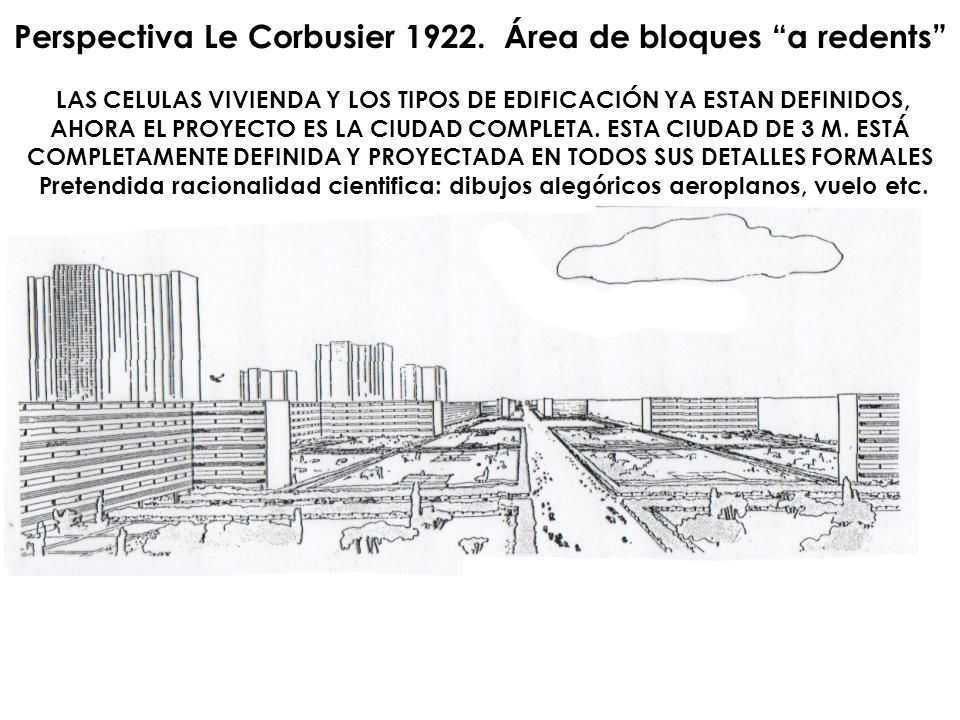

6 Perspectiva Le Corbusier 1922
Perspectiva Le Corbusier Área de bloques “a redents” LAS CELULAS VIVIENDA Y LOS TIPOS DE EDIFICACIÓN YA ESTAN DEFINIDOS, AHORA EL PROYECTO ES LA CIUDAD COMPLETA. ESTA CIUDAD DE 3 M. ESTÁ COMPLETAMENTE DEFINIDA Y PROYECTADA EN TODOS SUS DETALLES FORMALES Pretendida racionalidad cientifica: dibujos alegóricos aeroplanos, vuelo etc.

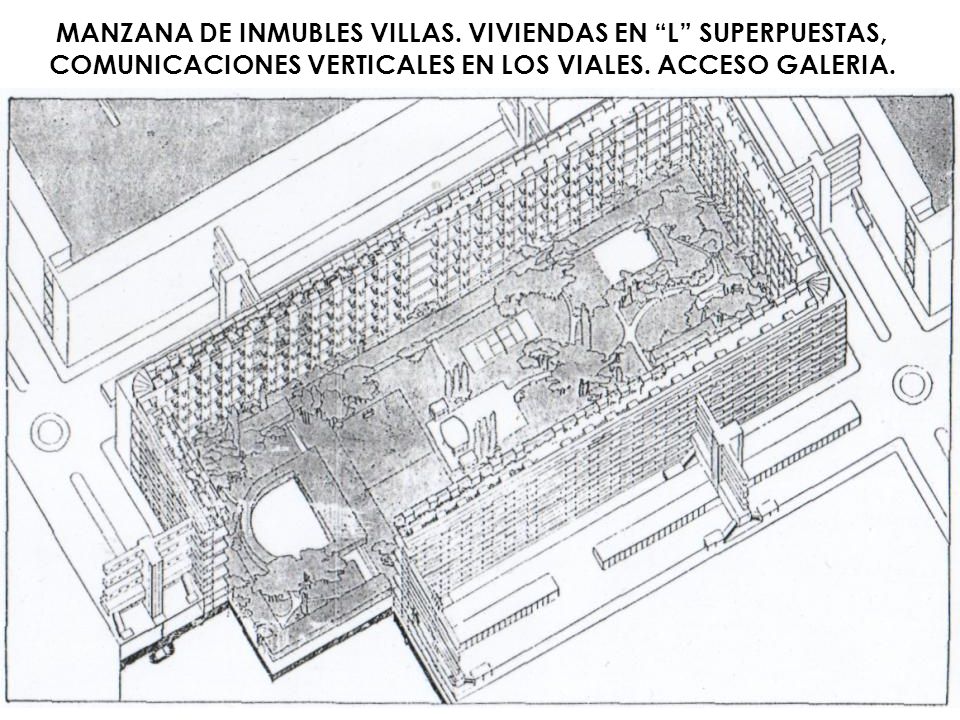

7 MANZANA DE INMUBLES VILLAS
MANZANA DE INMUBLES VILLAS. VIVIENDAS EN “L” SUPERPUESTAS, COMUNICACIONES VERTICALES EN LOS VIALES. ACCESO GALERIA.

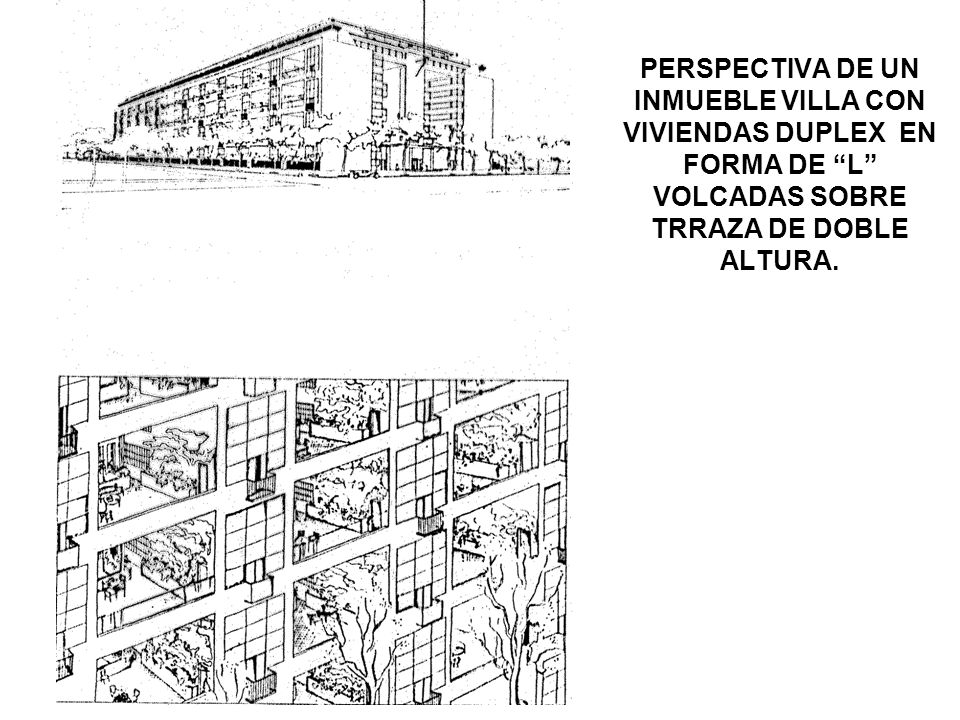

8 PERSPECTIVA DE UN INMUEBLE VILLA CON VIVIENDAS DUPLEX EN FORMA DE “L” VOLCADAS SOBRE TRRAZA DE DOBLE ALTURA.

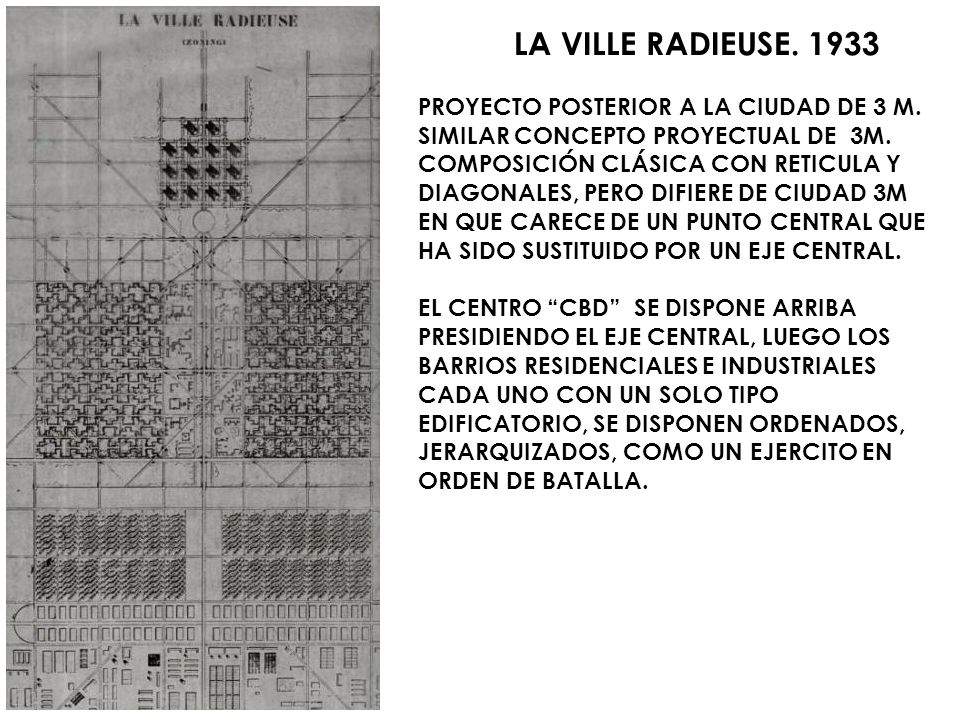

9 LA VILLE RADIEUSE. 1933 PROYECTO POSTERIOR A LA CIUDAD DE 3 M
LA VILLE RADIEUSE PROYECTO POSTERIOR A LA CIUDAD DE 3 M. SIMILAR CONCEPTO PROYECTUAL DE 3M. COMPOSICIÓN CLÁSICA CON RETICULA Y DIAGONALES, PERO DIFIERE DE CIUDAD 3M EN QUE CARECE DE UN PUNTO CENTRAL QUE HA SIDO SUSTITUIDO POR UN EJE CENTRAL. EL CENTRO “CBD” SE DISPONE ARRIBA PRESIDIENDO EL EJE CENTRAL, LUEGO LOS BARRIOS RESIDENCIALES E INDUSTRIALES CADA UNO CON UN SOLO TIPO EDIFICATORIO, SE DISPONEN ORDENADOS, JERARQUIZADOS, COMO UN EJERCITO EN ORDEN DE BATALLA.

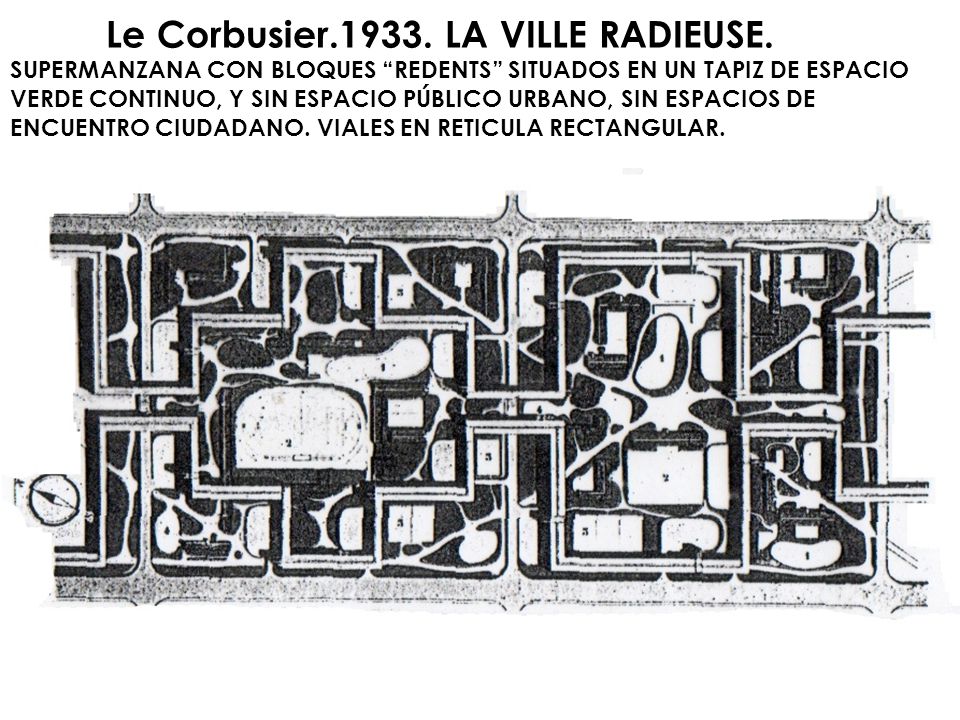

10 Le Corbusier. 1933. LA VILLE RADIEUSE
Le Corbusier LA VILLE RADIEUSE. SUPERMANZANA CON BLOQUES “REDENTS” SITUADOS EN UN TAPIZ DE ESPACIO VERDE CONTINUO, Y SIN ESPACIO PÚBLICO URBANO, SIN ESPACIOS DE ENCUENTRO CIUDADANO. VIALES EN RETICULA RECTANGULAR.

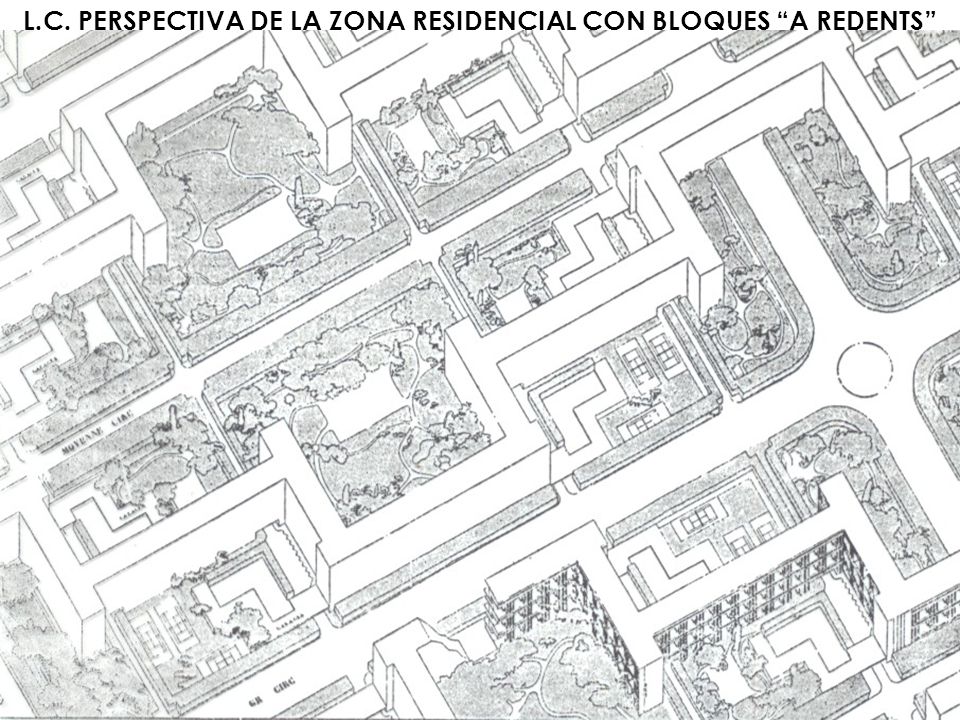

11 L.C. PERSPECTIVA DE LA ZONA RESIDENCIAL CON BLOQUES “A REDENTS”

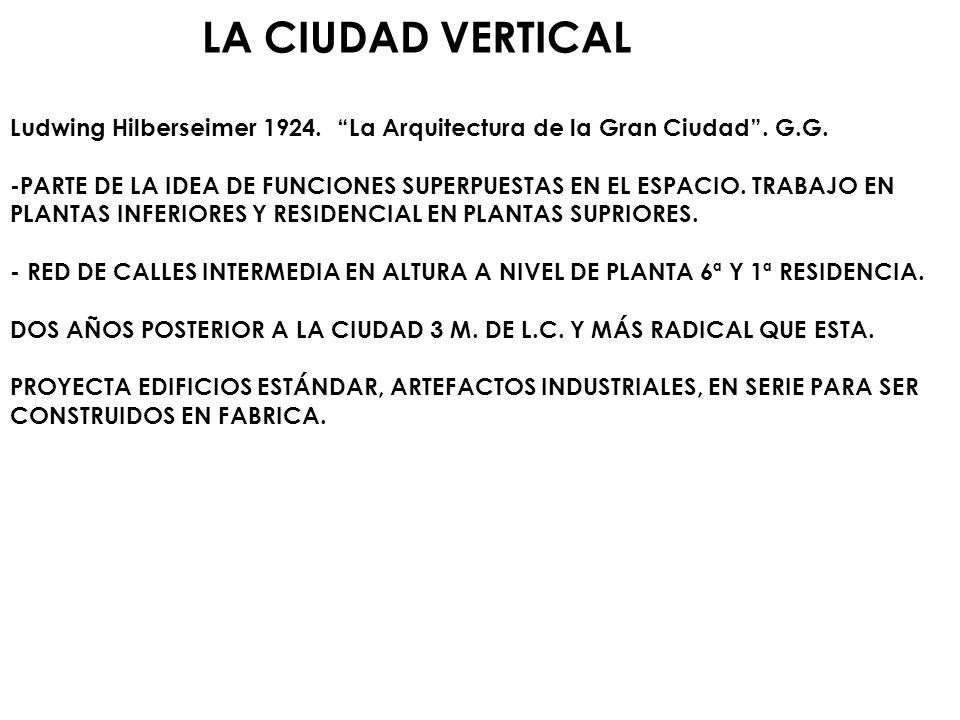

12 LA CIUDAD VERTICAL Ludwing Hilberseimer 1924
LA CIUDAD VERTICAL Ludwing Hilberseimer “La Arquitectura de la Gran Ciudad”. G.G. -PARTE DE LA IDEA DE FUNCIONES SUPERPUESTAS EN EL ESPACIO. TRABAJO EN PLANTAS INFERIORES Y RESIDENCIAL EN PLANTAS SUPRIORES. - RED DE CALLES INTERMEDIA EN ALTURA A NIVEL DE PLANTA 6ª Y 1ª RESIDENCIA. DOS AÑOS POSTERIOR A LA CIUDAD 3 M. DE L.C. Y MÁS RADICAL QUE ESTA. PROYECTA EDIFICIOS ESTÁNDAR, ARTEFACTOS INDUSTRIALES, EN SERIE PARA SER CONSTRUIDOS EN FABRICA.

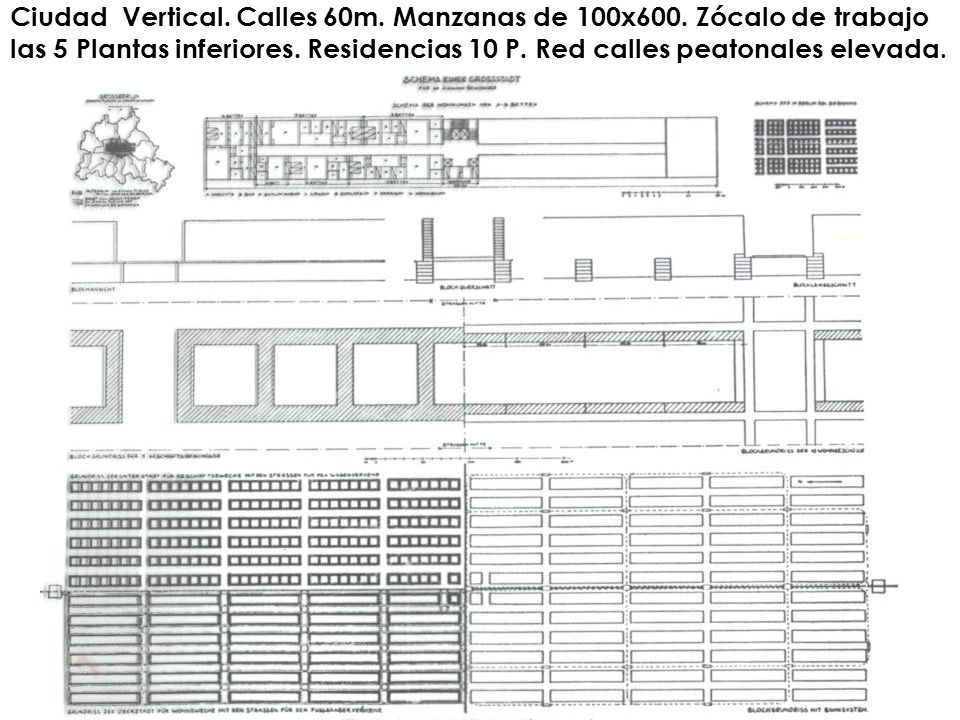

13 Ciudad Vertical. Calles 60m. Manzanas de 100x600
Ciudad Vertical. Calles 60m. Manzanas de 100x600. Zócalo de trabajo las 5 Plantas inferiores. Residencias 10 P. Red calles peatonales elevada.

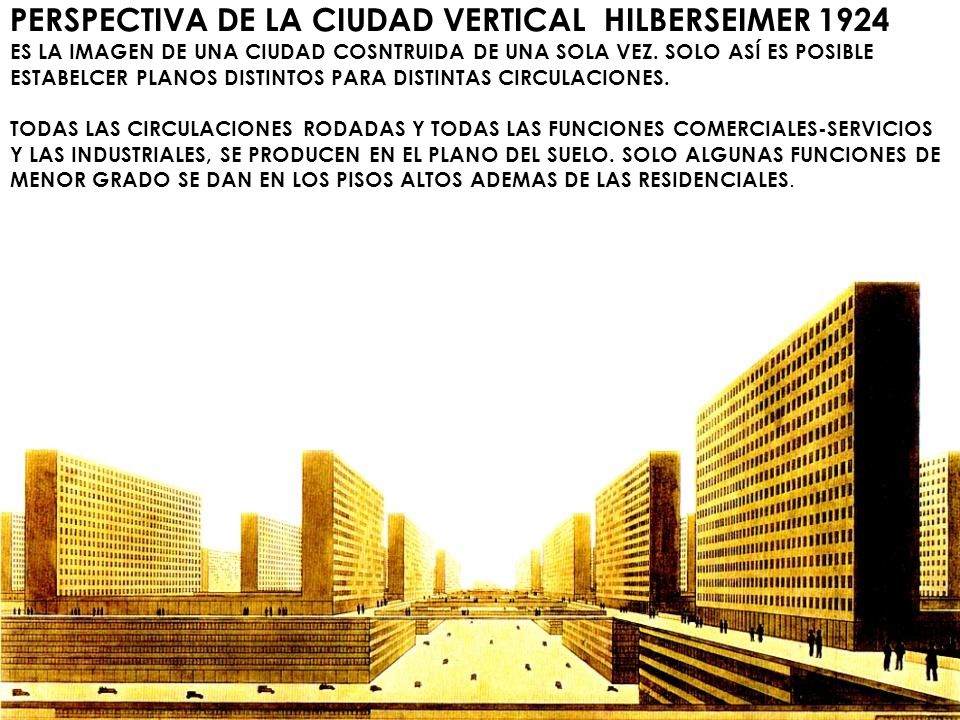

14 PERSPECTIVA DE LA CIUDAD VERTICAL HILBERSEIMER 1924 ES LA IMAGEN DE UNA CIUDAD COSNTRUIDA DE UNA SOLA VEZ. SOLO ASÍ ES POSIBLE ESTABELCER PLANOS DISTINTOS PARA DISTINTAS CIRCULACIONES. TODAS LAS CIRCULACIONES RODADAS Y TODAS LAS FUNCIONES COMERCIALES-SERVICIOS Y LAS INDUSTRIALES, SE PRODUCEN EN EL PLANO DEL SUELO. SOLO ALGUNAS FUNCIONES DE MENOR GRADO SE DAN EN LOS PISOS ALTOS ADEMAS DE LAS RESIDENCIALES.

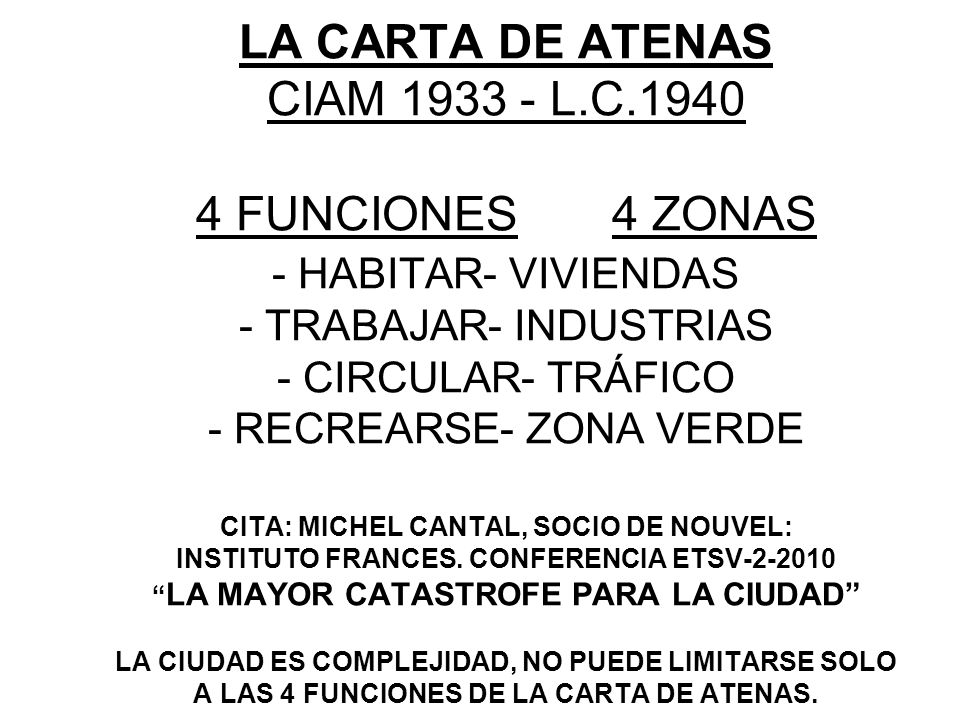

15 LA CARTA DE ATENAS. CIAM 1933 - L. C. 1940. 4 FUNCIONES 4 ZONAS
LA CARTA DE ATENAS CIAM L.C FUNCIONES ZONAS - HABITAR VIVIENDAS - TRABAJAR - INDUSTRIAS - CIRCULAR - TRÁFICO - RECREARSE - ZONA VERDE CITA: MICHEL CANTAL, SOCIO DE NOUVEL: INSTITUTO FRANCES. CONFERENCIA ETSV “LA MAYOR CATASTROFE PARA LA CIUDAD” LA CIUDAD ES COMPLEJIDAD, NO PUEDE LIMITARSE SOLO A LAS 4 FUNCIONES DE LA CARTA DE ATENAS.

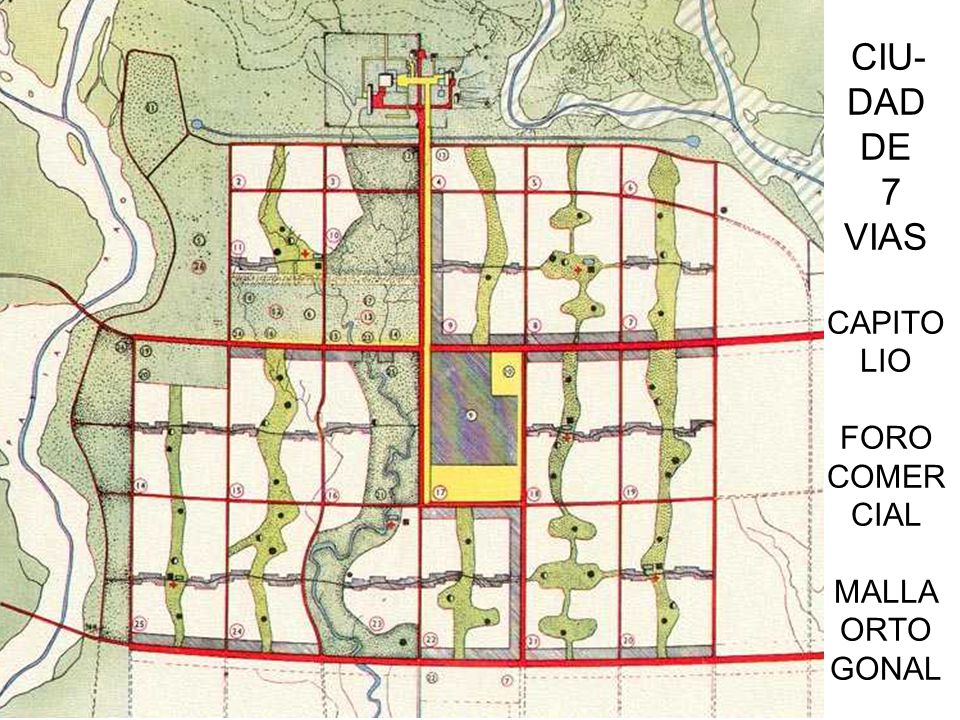

16 CIU- DAD DE 7 VIAS CAPITOLIO FORO COMERCIAL MALLA ORTO GONAL

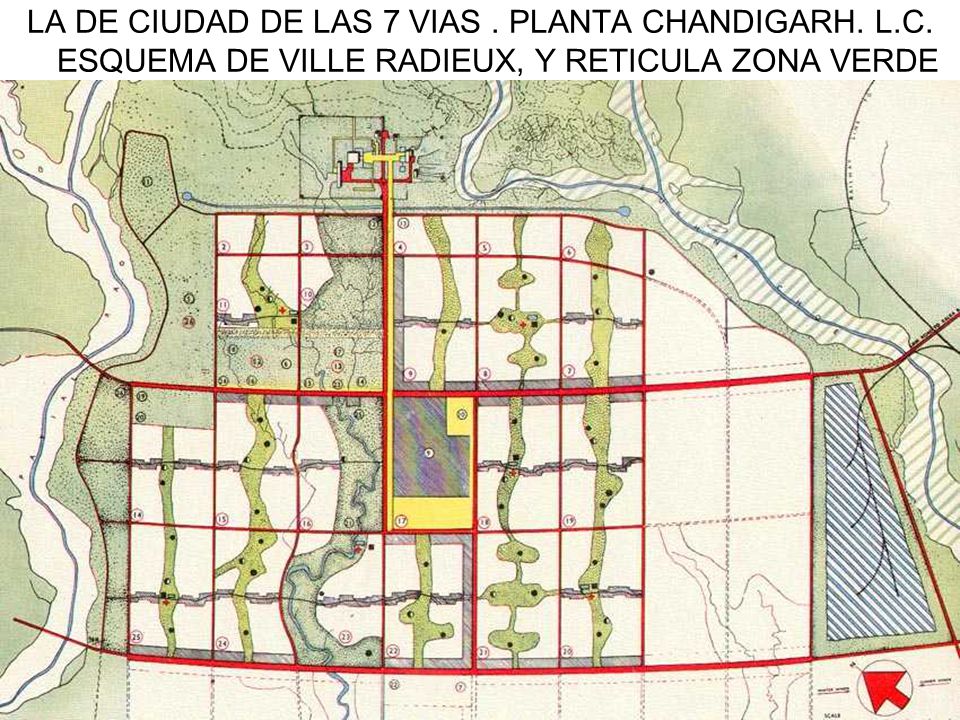

17 LA DE CIUDAD DE LAS 7 VIAS. PLANTA CHANDIGARH. L. C
LA DE CIUDAD DE LAS 7 VIAS . PLANTA CHANDIGARH. L.C. ESQUEMA DE VILLE RADIEUX, Y RETICULA ZONA VERDE

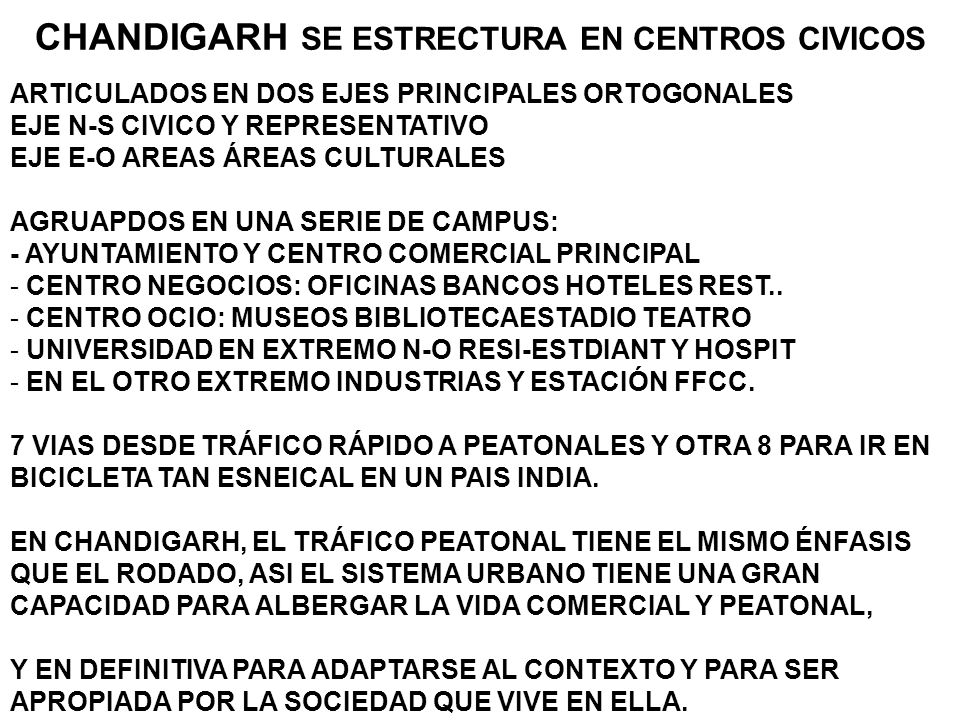

18 CHANDIGARH SE ESTRECTURA EN CENTROS CIVICOS
ARTICULADOS EN DOS EJES PRINCIPALES ORTOGONALES EJE N-S CIVICO Y REPRESENTATIVO EJE E-O AREAS ÁREAS CULTURALES AGRUAPDOS EN UNA SERIE DE CAMPUS: - AYUNTAMIENTO Y CENTRO COMERCIAL PRINCIPAL CENTRO NEGOCIOS: OFICINAS BANCOS HOTELES REST.. CENTRO OCIO: MUSEOS BIBLIOTECAESTADIO TEATRO UNIVERSIDAD EN EXTREMO N-O RESI-ESTDIANT Y HOSPIT EN EL OTRO EXTREMO INDUSTRIAS Y ESTACIÓN FFCC. 7 VIAS DESDE TRÁFICO RÁPIDO A PEATONALES Y OTRA 8 PARA IR EN BICICLETA TAN ESNEICAL EN UN PAIS INDIA. EN CHANDIGARH, EL TRÁFICO PEATONAL TIENE EL MISMO ÉNFASIS QUE EL RODADO, ASI EL SISTEMA URBANO TIENE UNA GRAN CAPACIDAD PARA ALBERGAR LA VIDA COMERCIAL Y PEATONAL, Y EN DEFINITIVA PARA ADAPTARSE AL CONTEXTO Y PARA SER APROPIADA POR LA SOCIEDAD QUE VIVE EN ELLA.

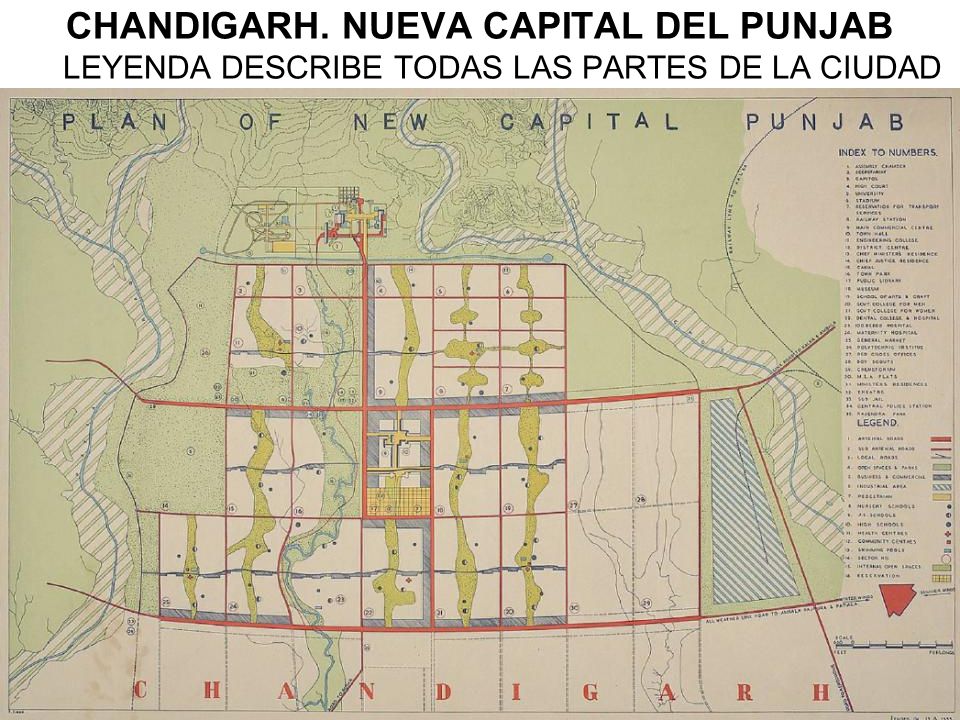

19 CHANDIGARH. NUEVA CAPITAL DEL PUNJAB LEYENDA DESCRIBE TODAS LAS PARTES DE LA CIUDAD

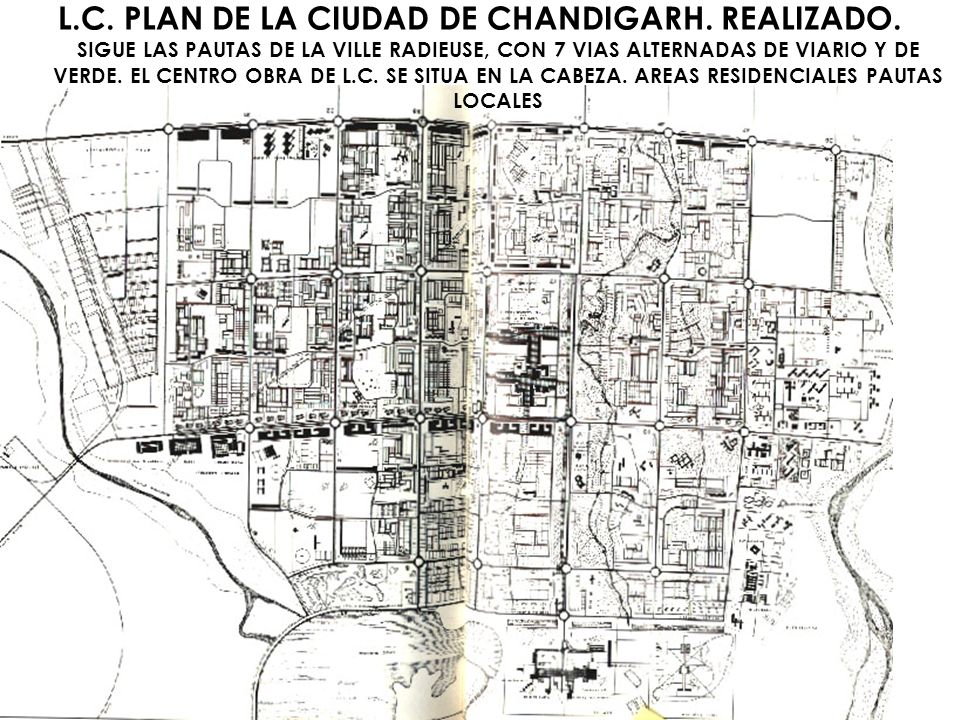

20 L. C. PLAN DE LA CIUDAD DE CHANDIGARH. REALIZADO
L.C. PLAN DE LA CIUDAD DE CHANDIGARH. REALIZADO. SIGUE LAS PAUTAS DE LA VILLE RADIEUSE, CON 7 VIAS ALTERNADAS DE VIARIO Y DE VERDE. EL CENTRO OBRA DE L.C. SE SITUA EN LA CABEZA. AREAS RESIDENCIALES PAUTAS LOCALES

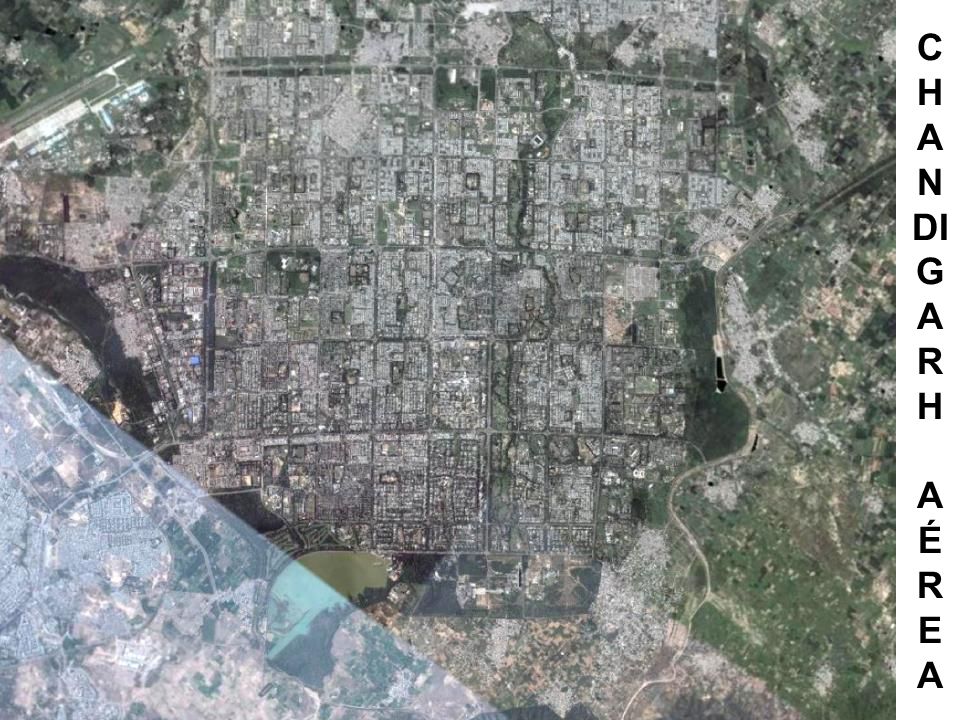

21 CHANDIGARH AÉREA

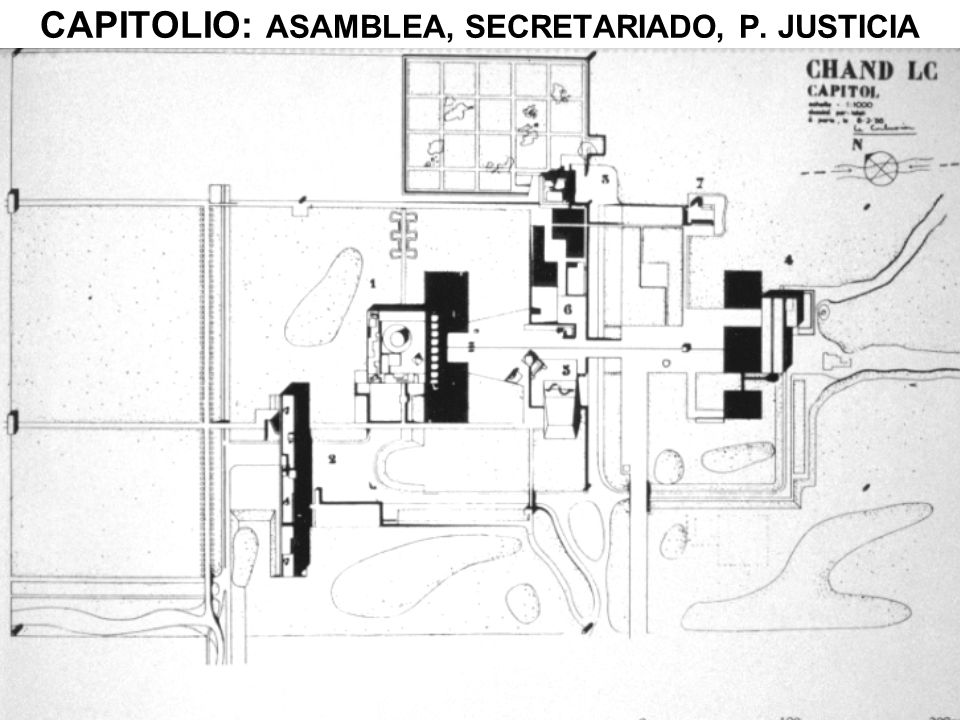

22 CAPITOLIO: ASAMBLEA, SECRETARIADO, P. JUSTICIA

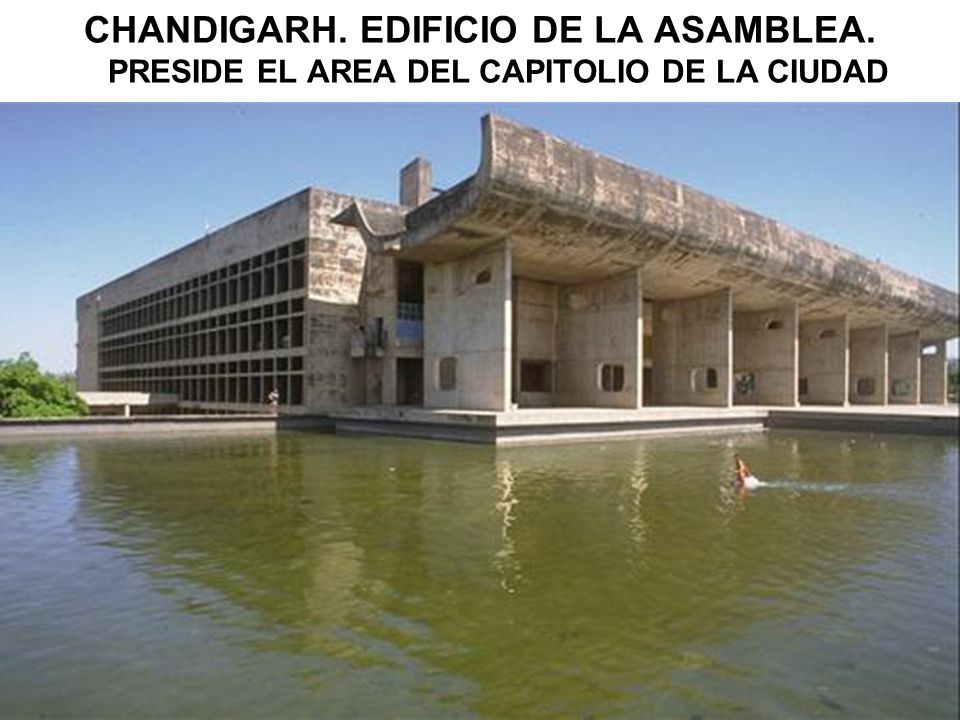

23 CHANDIGARH. EDIFICIO DE LA ASAMBLEA
CHANDIGARH. EDIFICIO DE LA ASAMBLEA. PRESIDE EL AREA DEL CAPITOLIO DE LA CIUDAD

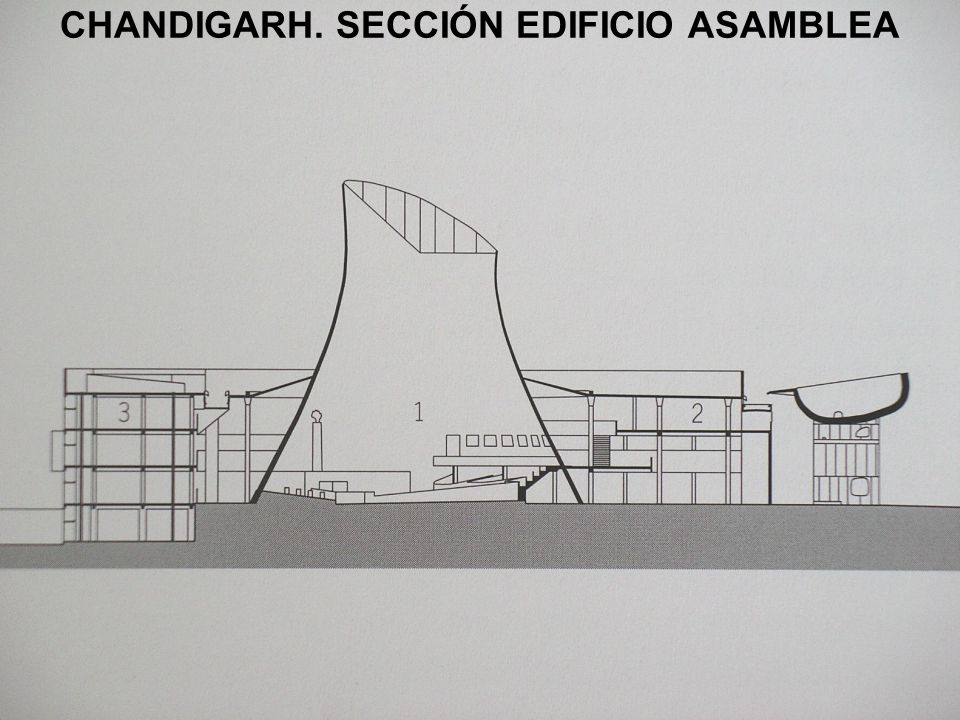

24 CHANDIGARH. SECCIÓN EDIFICIO ASAMBLEA

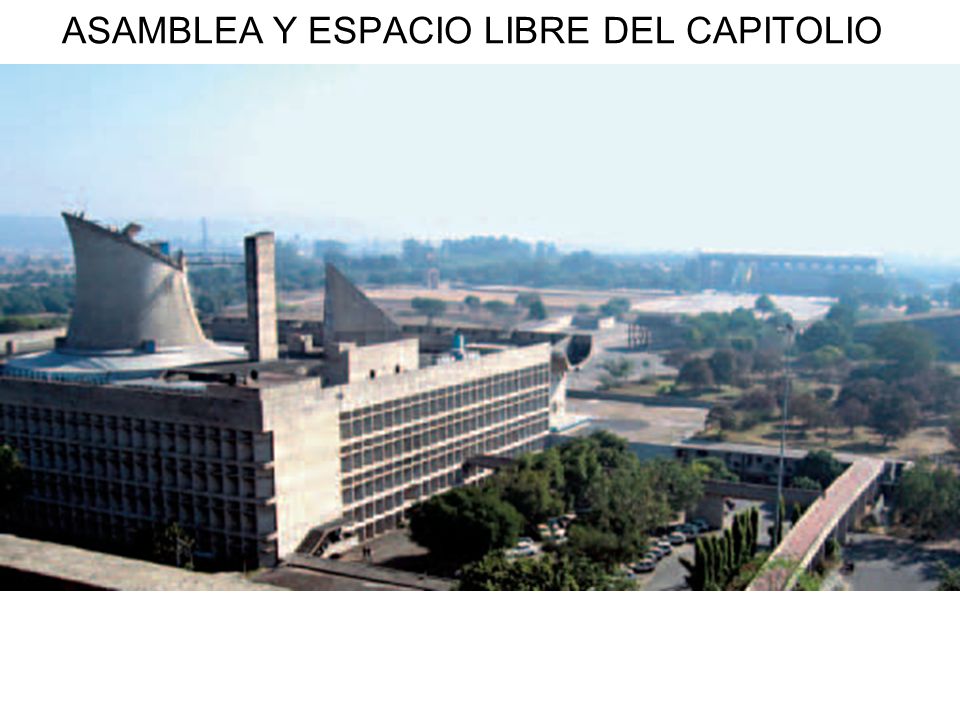

25 ASAMBLEA Y ESPACIO LIBRE DEL CAPITOLIO

26 CHANDIGARH. ESCULTURA L.C. IMAGEN CIUDAD

27 CHANDIGARH. CRITICA MUNTANER. ZAIDA MUXI. LA VANGUARDIA 15-3-2006
EL CAPITOLIO ES UNA OBRA INACABADA Y QUE POR SUS ENORMES DIMENSIONAES Y PROPORCIONES SOLO FUNCIONARÍAN EN UNA IDEAL VISIÓN AÉREA. AL CAPTILOLIO LE FALTA EL PALACIO DEL GOBERNADOR, AL QUE L.C. LE OTORGABA UN LUGAR CENTRAL DE JERARQUÍA, EN LA CONFLUENCIA DEL EJE DE LA CIUDAD Y DEL EJE DEL CAPITOLIO. EL Presidente NEHRU LO RECHAZÓ POR CONSIDERARLO POCO DEMOCRATICO. NO SE ENTENDIÓ LA NATURALEZA DEL SITIO, NI SE TUVO EN CUENTA LA VISIÓN HUMANA. ES UNA PARTE QUE QUEDA AISLADA Y AJENA AL RESTO DE LA CIUDAD. EL RESTO DE LA CIUDAD, O SEA LA MASA RESIDENCIAL Y LAS DOTACIOES PÚBLICAS, LAS AREAS COMERCIALES E INDUSTRIALES, ESTAN ESTRUCTURADAS MUY ADECUADAMENTE EN UNIDADES VECINALES, SUPERMANZANAS DE 800 x 1200 m ATRAVESADAS POR ITINERARIOS VERDES, DESTACA ARROYO=PARQUE LINEAL CIUDAD

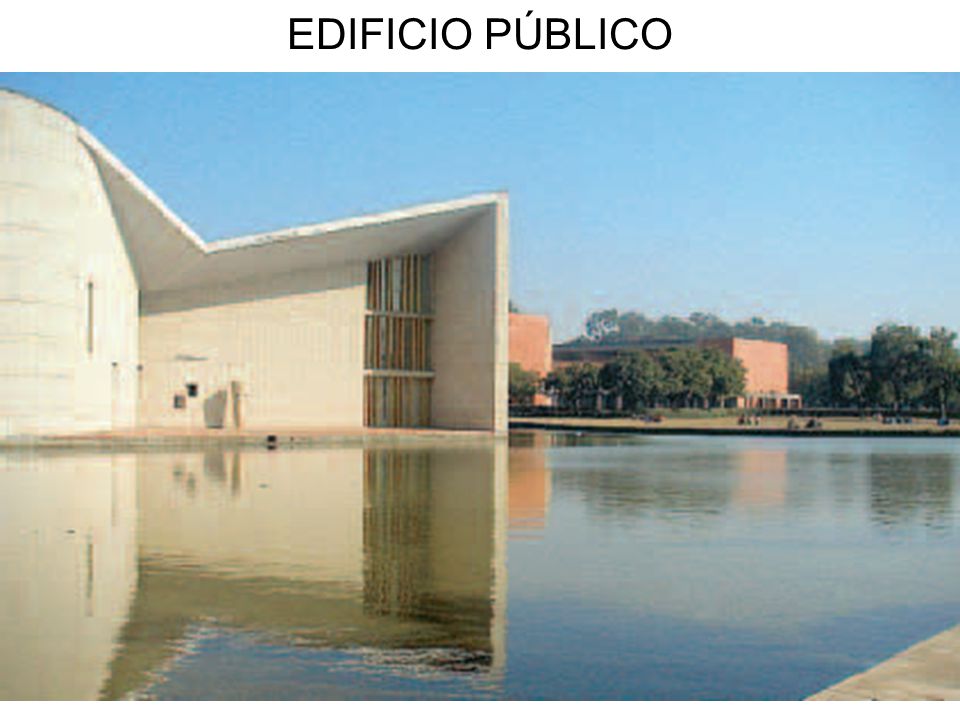

28 EDIFICIO PÚBLICO

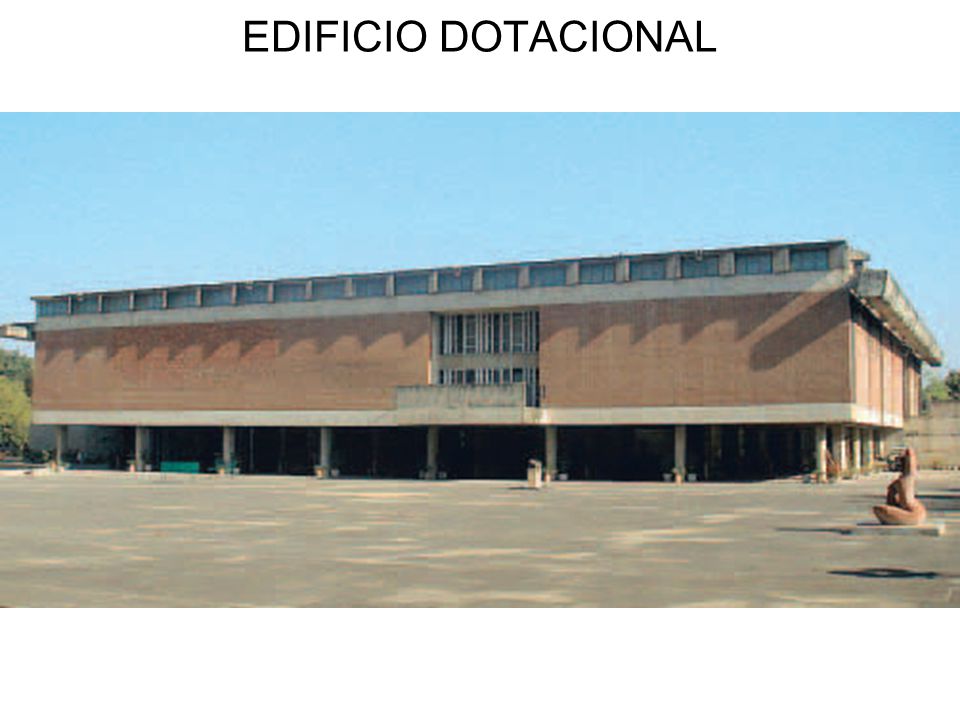

29 EDIFICIO DOTACIONAL

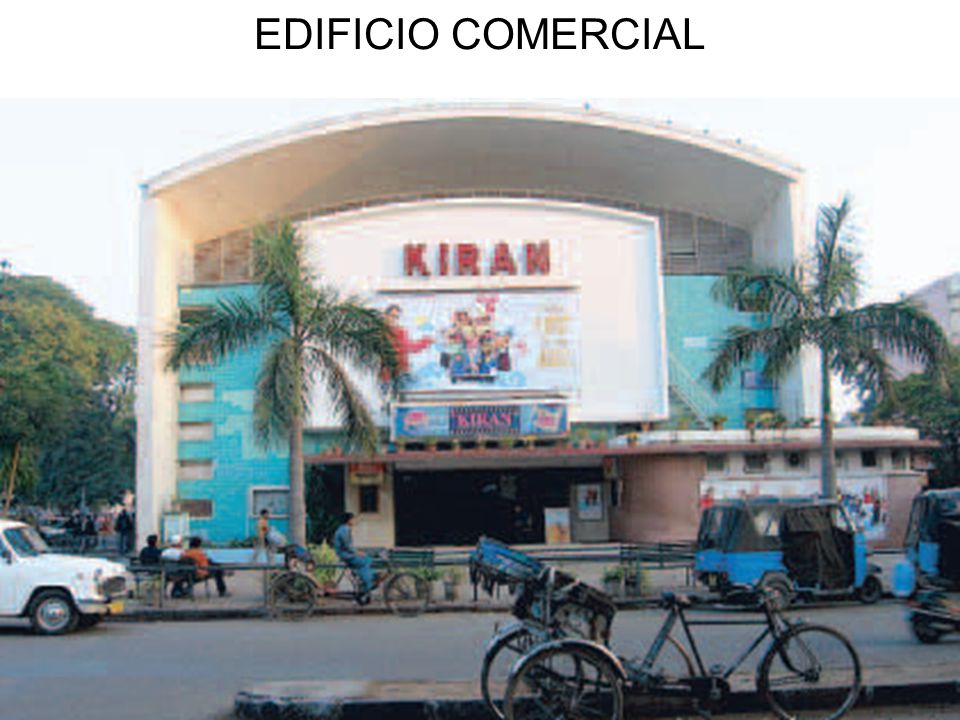

30 EDIFICIO COMERCIAL

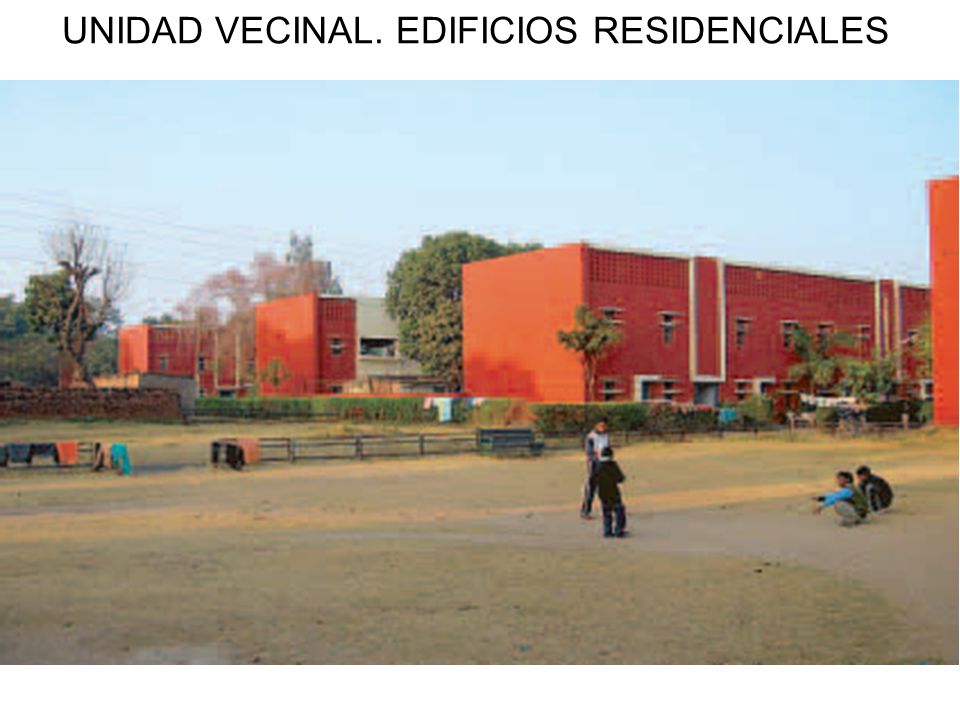

31 UNIDAD VECINAL. EDIFICIOS RESIDENCIALES

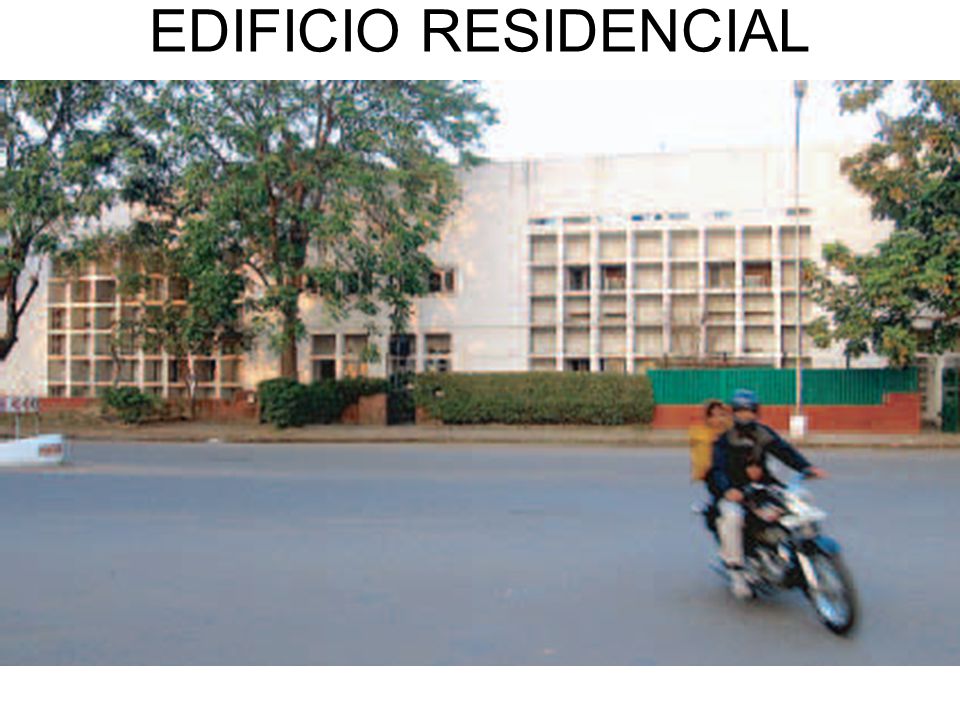

32 EDIFICIO RESIDENCIAL

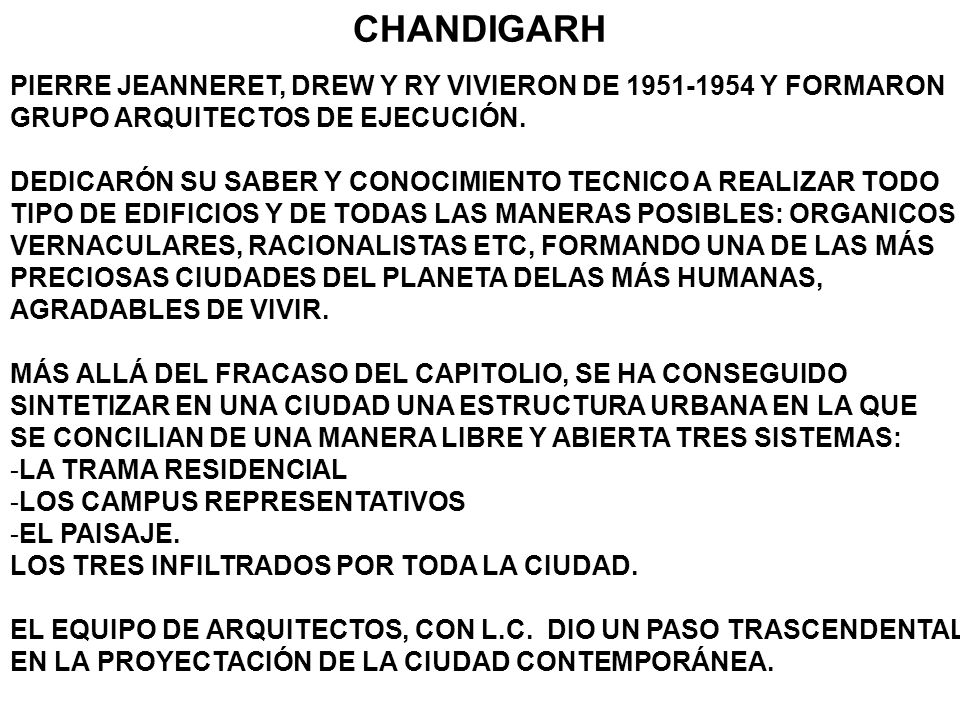

33 CHANDIGARH PIERRE JEANNERET, DREW Y RY VIVIERON DE Y FORMARON GRUPO ARQUITECTOS DE EJECUCIÓN. DEDICARÓN SU SABER Y CONOCIMIENTO TECNICO A REALIZAR TODO TIPO DE EDIFICIOS Y DE TODAS LAS MANERAS POSIBLES: ORGANICOS VERNACULARES, RACIONALISTAS ETC, FORMANDO UNA DE LAS MÁS PRECIOSAS CIUDADES DEL PLANETA DELAS MÁS HUMANAS, AGRADABLES DE VIVIR. MÁS ALLÁ DEL FRACASO DEL CAPITOLIO, SE HA CONSEGUIDO SINTETIZAR EN UNA CIUDAD UNA ESTRUCTURA URBANA EN LA QUE SE CONCILIAN DE UNA MANERA LIBRE Y ABIERTA TRES SISTEMAS: LA TRAMA RESIDENCIAL LOS CAMPUS REPRESENTATIVOS EL PAISAJE. LOS TRES INFILTRADOS POR TODA LA CIUDAD. EL EQUIPO DE ARQUITECTOS, CON L.C. DIO UN PASO TRASCENDENTAL EN LA PROYECTACIÓN DE LA CIUDAD CONTEMPORÁNEA.

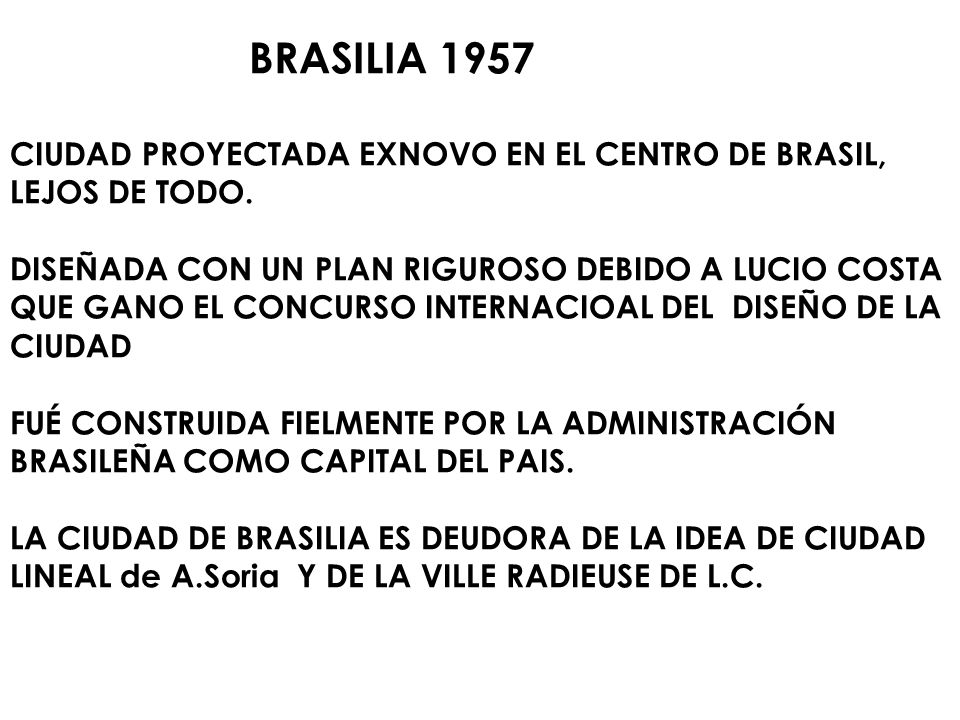

34 BRASILIA CIUDAD PROYECTADA EXNOVO EN EL CENTRO DE BRASIL, LEJOS DE TODO. DISEÑADA CON UN PLAN RIGUROSO DEBIDO A LUCIO COSTA QUE GANO EL CONCURSO INTERNACIOAL DEL DISEÑO DE LA CIUDAD FUÉ CONSTRUIDA FIELMENTE POR LA ADMINISTRACIÓN BRASILEÑA COMO CAPITAL DEL PAIS. LA CIUDAD DE BRASILIA ES DEUDORA DE LA IDEA DE CIUDAD LINEAL de A.Soria Y DE LA VILLE RADIEUSE DE L.C.

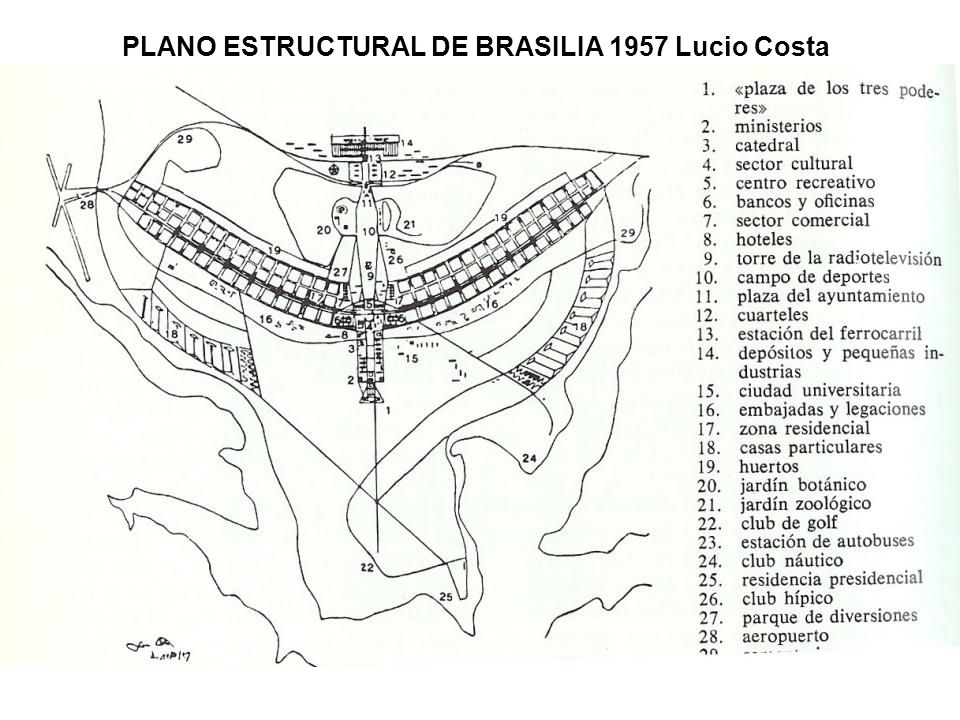

35 PLANO ESTRUCTURAL DE BRASILIA 1957 Lucio Costa

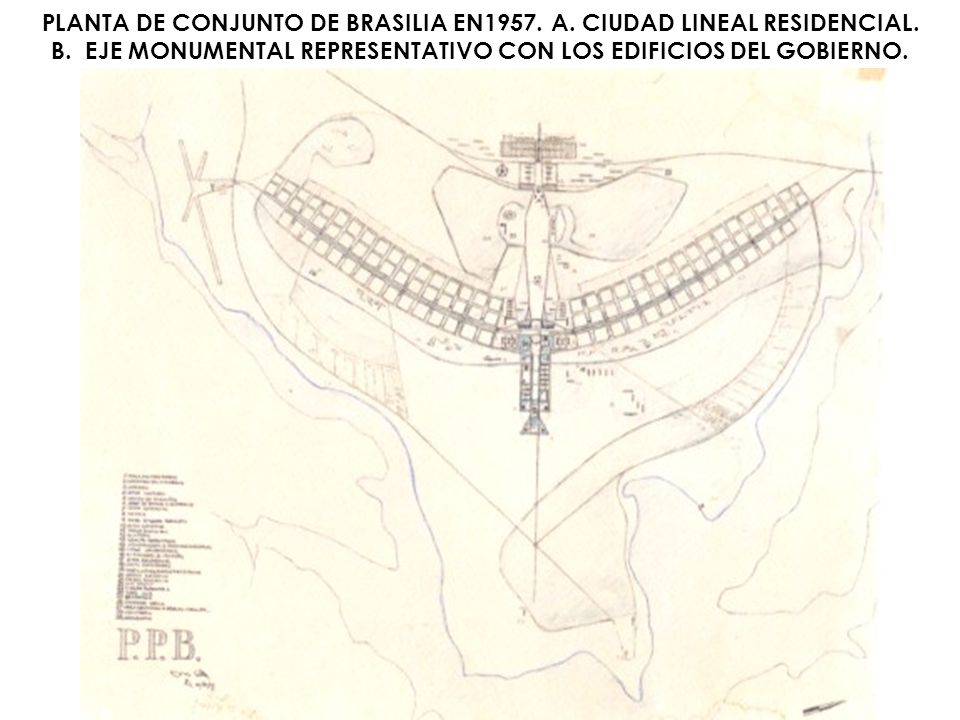

36 PLANTA DE CONJUNTO DE BRASILIA EN1957. A. CIUDAD LINEAL RESIDENCIAL. B
PLANTA DE CONJUNTO DE BRASILIA EN1957. A. CIUDAD LINEAL RESIDENCIAL. B. EJE MONUMENTAL REPRESENTATIVO CON LOS EDIFICIOS DEL GOBIERNO.

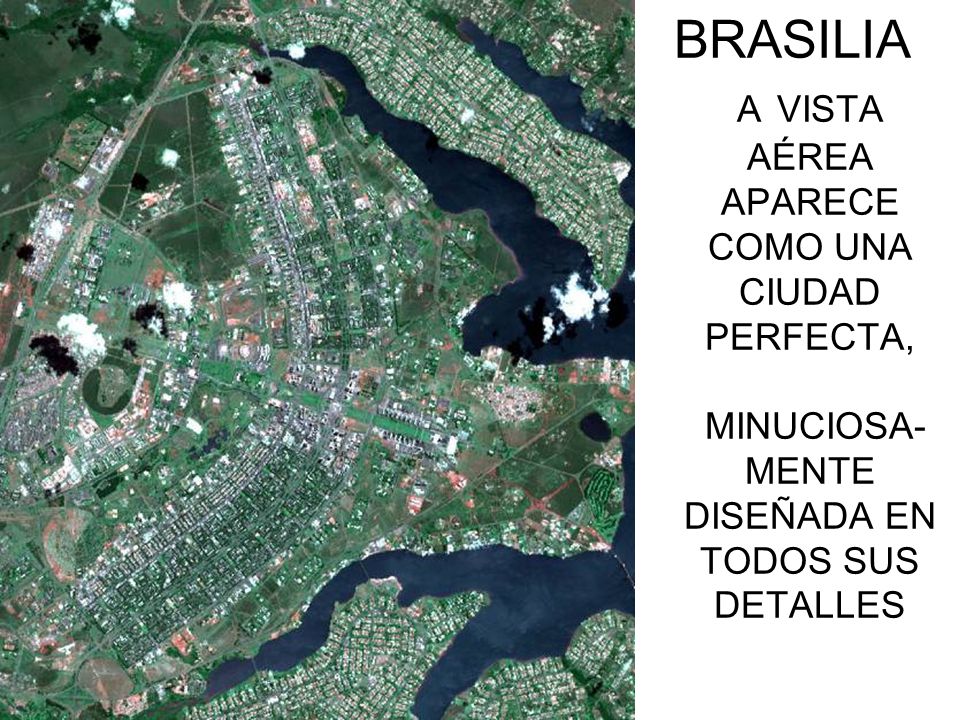

37 BRASILIA A VISTA AÉREA APARECE COMO UNA CIUDAD PERFECTA, MINUCIOSA- MENTE DISEÑADA EN TODOS SUS DETALLES

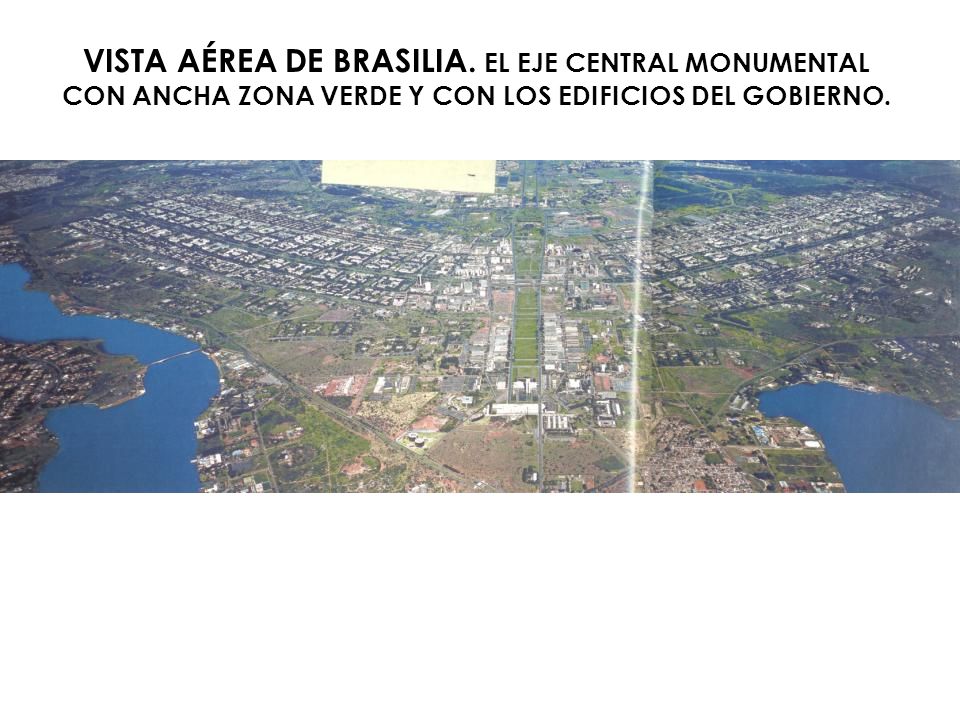

38 VISTA AÉREA DE BRASILIA
VISTA AÉREA DE BRASILIA. EL EJE CENTRAL MONUMENTAL CON ANCHA ZONA VERDE Y CON LOS EDIFICIOS DEL GOBIERNO.

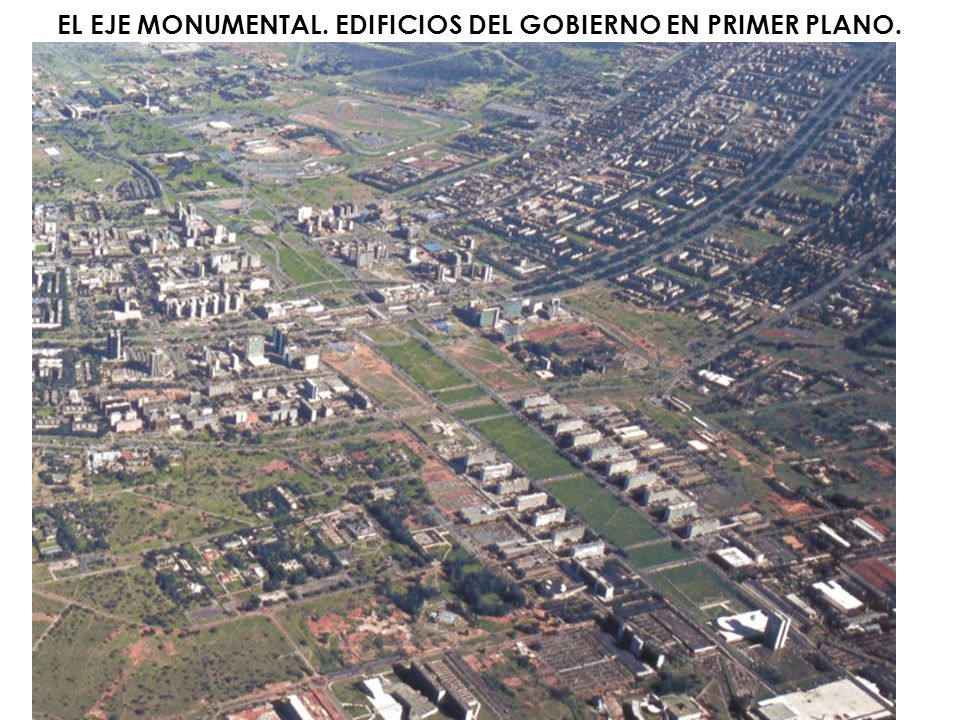

39 EL EJE MONUMENTAL. EDIFICIOS DEL GOBIERNO EN PRIMER PLANO.

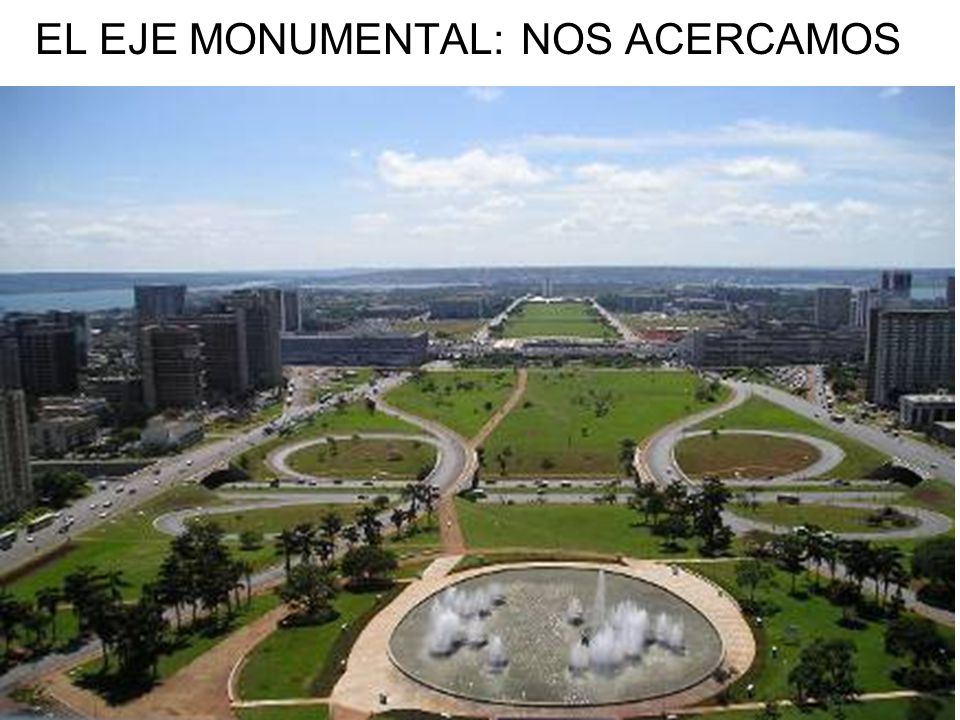

40 EL EJE MONUMENTAL: NOS ACERCAMOS

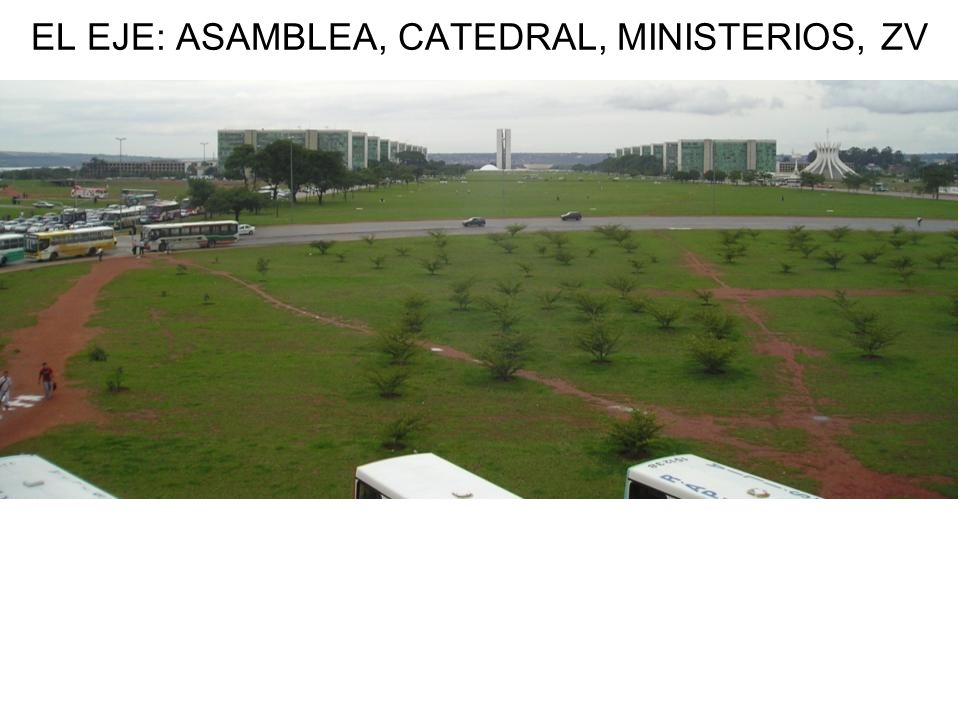

41 EL EJE: ASAMBLEA, CATEDRAL, MINISTERIOS, ZV

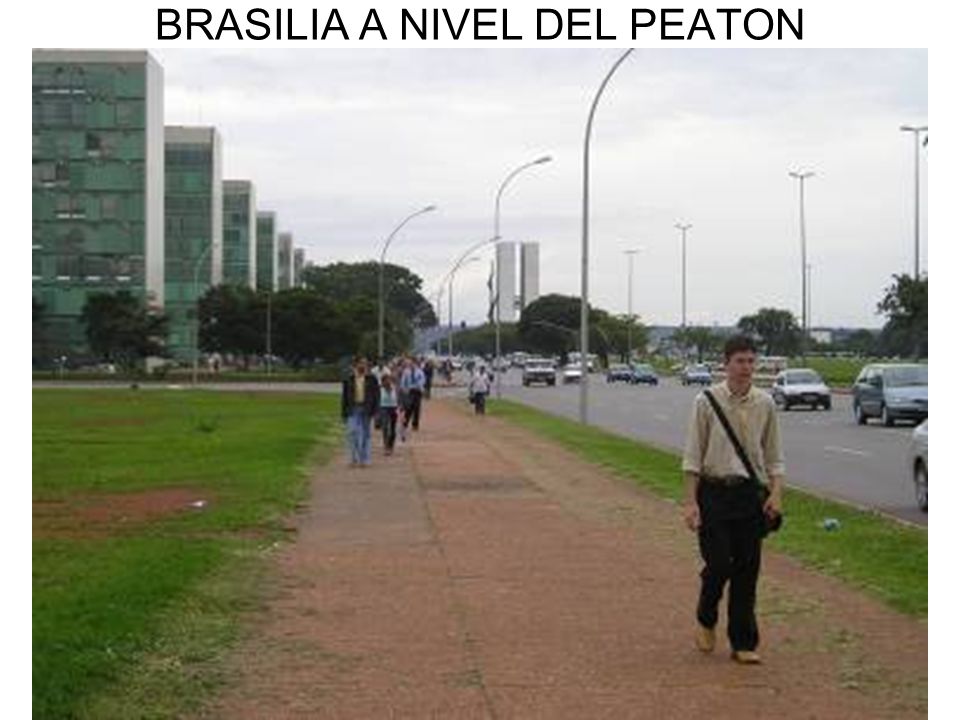

42 BRASILIA A NIVEL DEL PEATON

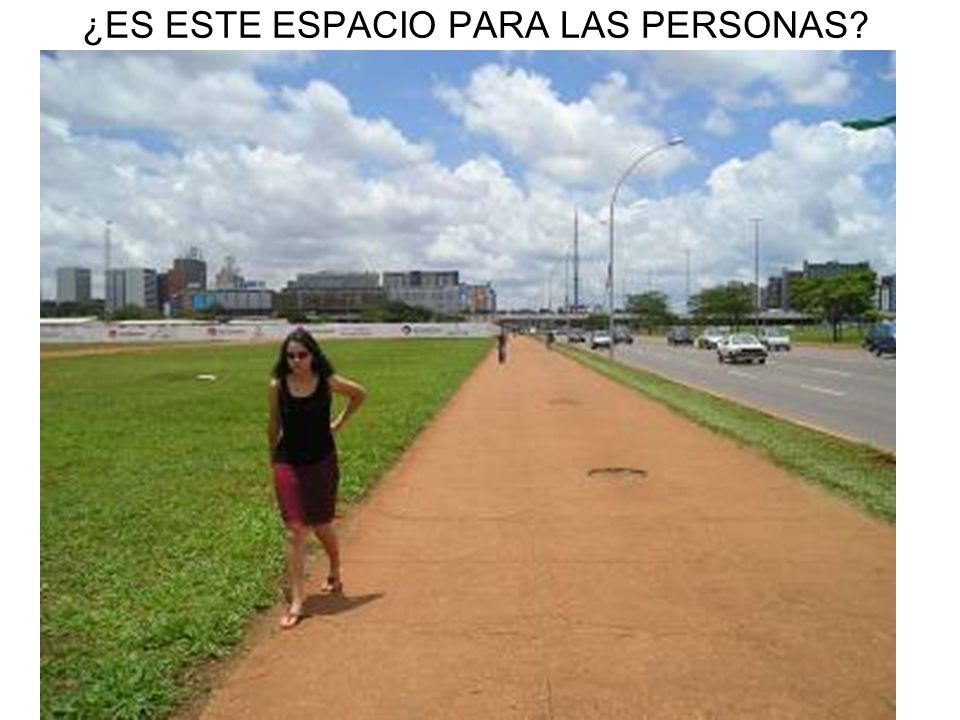

43 ¿ES ESTE ESPACIO PARA LAS PERSONAS?

44 LA DIMENSIÓN HUMANA DESING & TOWN PLANNING JAN GEHL, PROFESOR ESCUELA DE ARQUITECTURA DINAMARCA

45

46

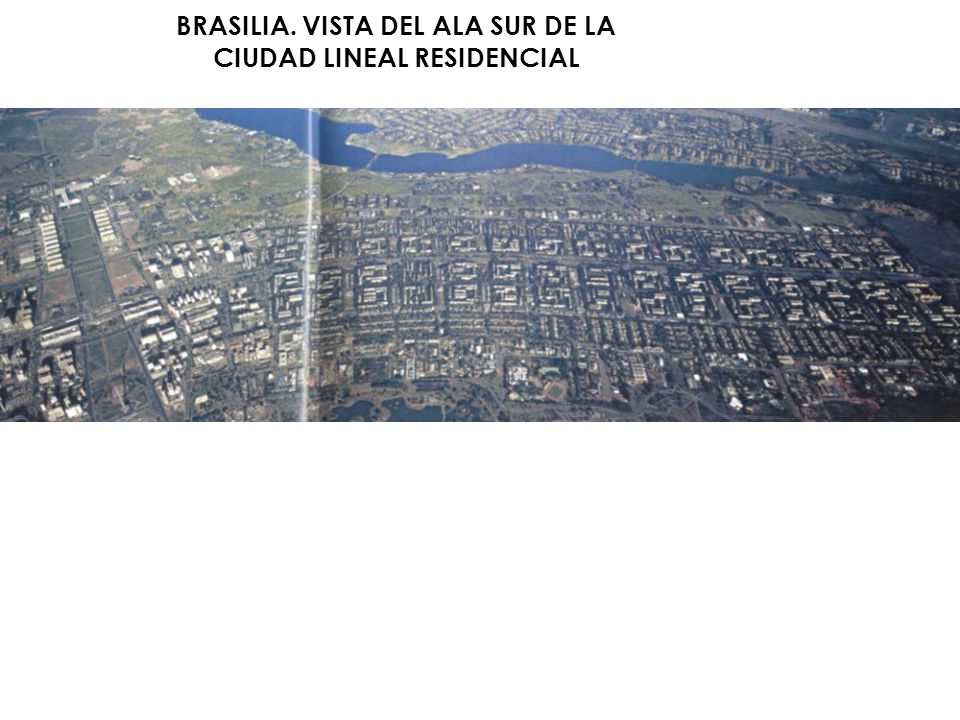

47 BRASILIA. VISTA DEL ALA SUR DE LA CIUDAD LINEAL RESIDENCIAL

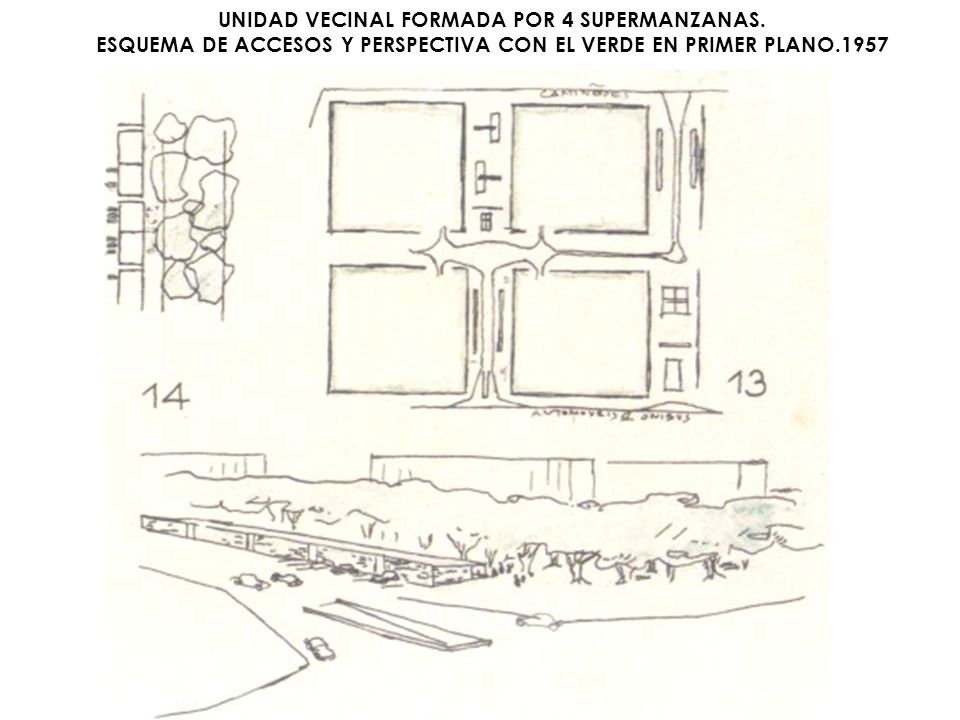

48 UNIDAD VECINAL FORMADA POR 4 SUPERMANZANAS
UNIDAD VECINAL FORMADA POR 4 SUPERMANZANAS. ESQUEMA DE ACCESOS Y PERSPECTIVA CON EL VERDE EN PRIMER PLANO.1957

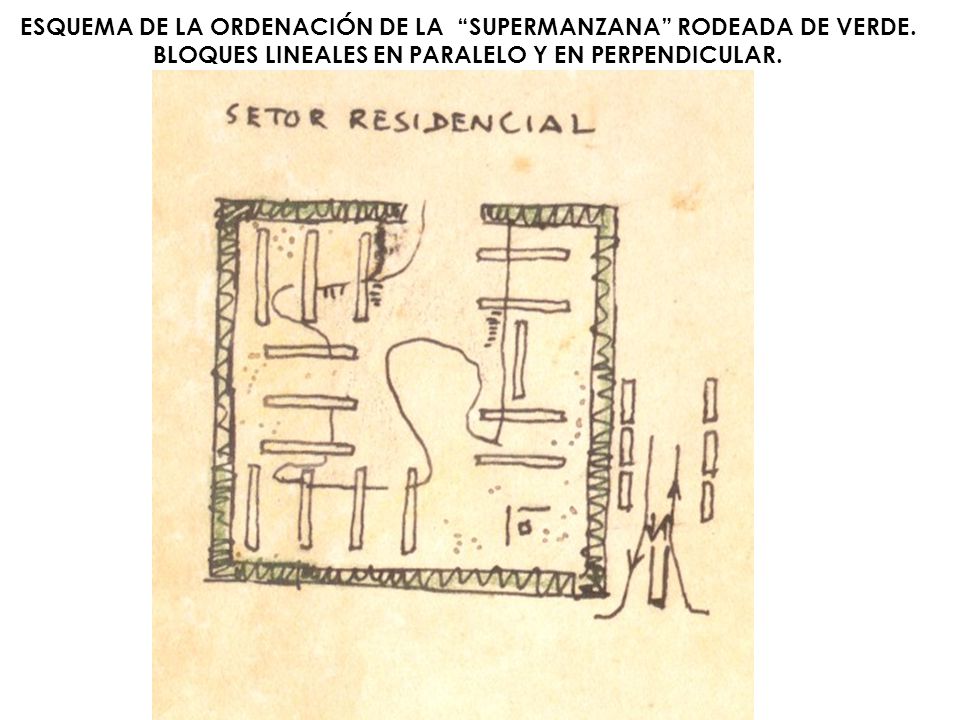

49 ESQUEMA DE LA ORDENACIÓN DE LA “SUPERMANZANA” RODEADA DE VERDE
ESQUEMA DE LA ORDENACIÓN DE LA “SUPERMANZANA” RODEADA DE VERDE. BLOQUES LINEALES EN PARALELO Y EN PERPENDICULAR.

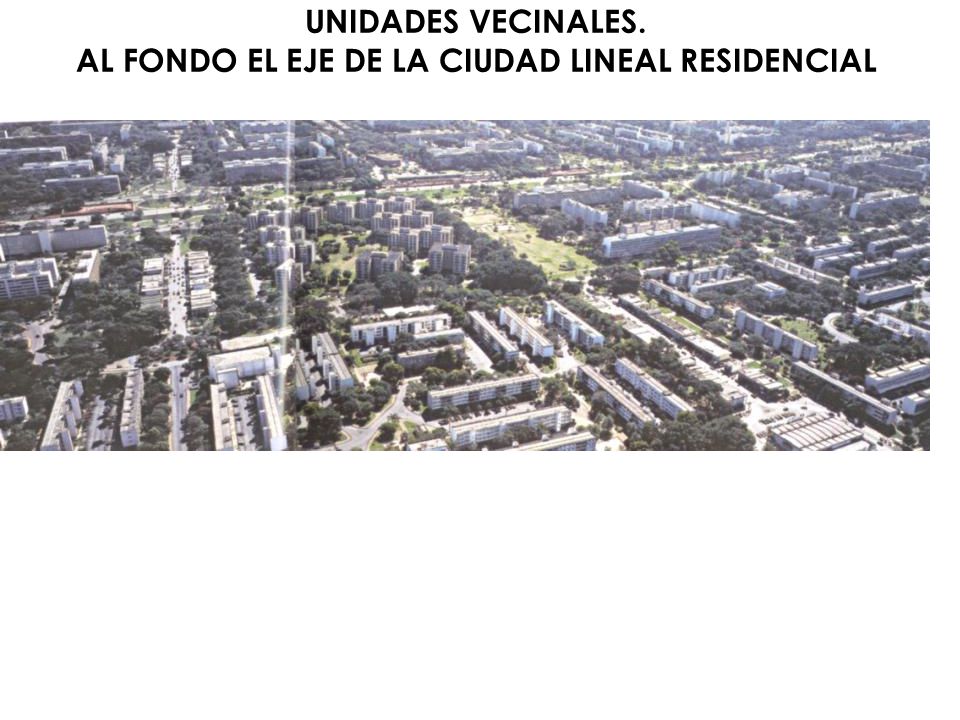

50 UNIDADES VECINALES. AL FONDO EL EJE DE LA CIUDAD LINEAL RESIDENCIAL

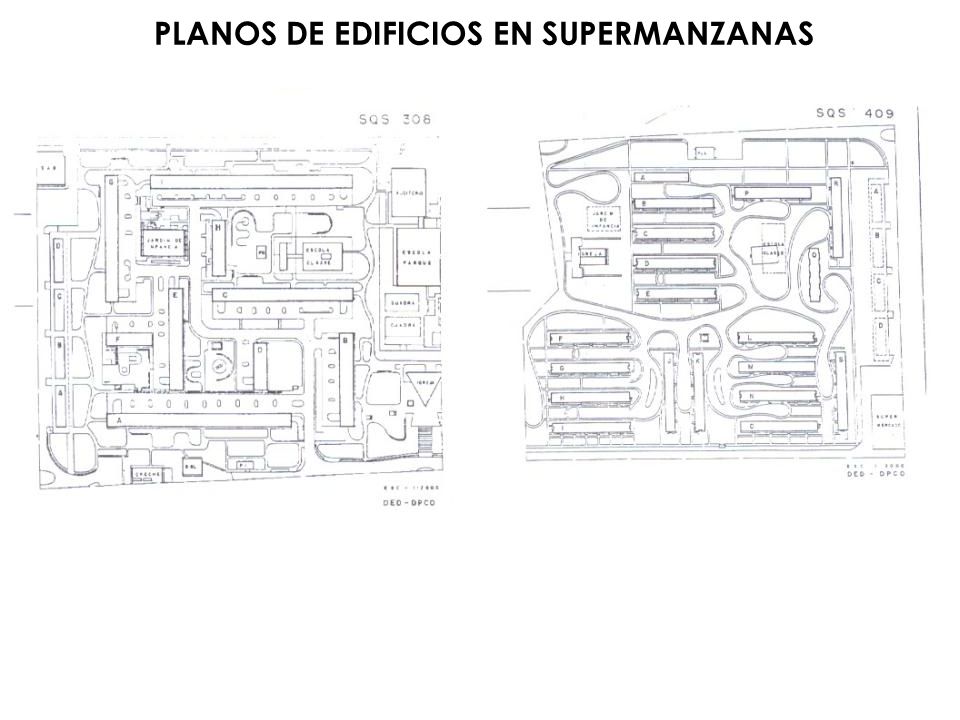

51 PLANOS DE EDIFICIOS EN SUPERMANZANAS

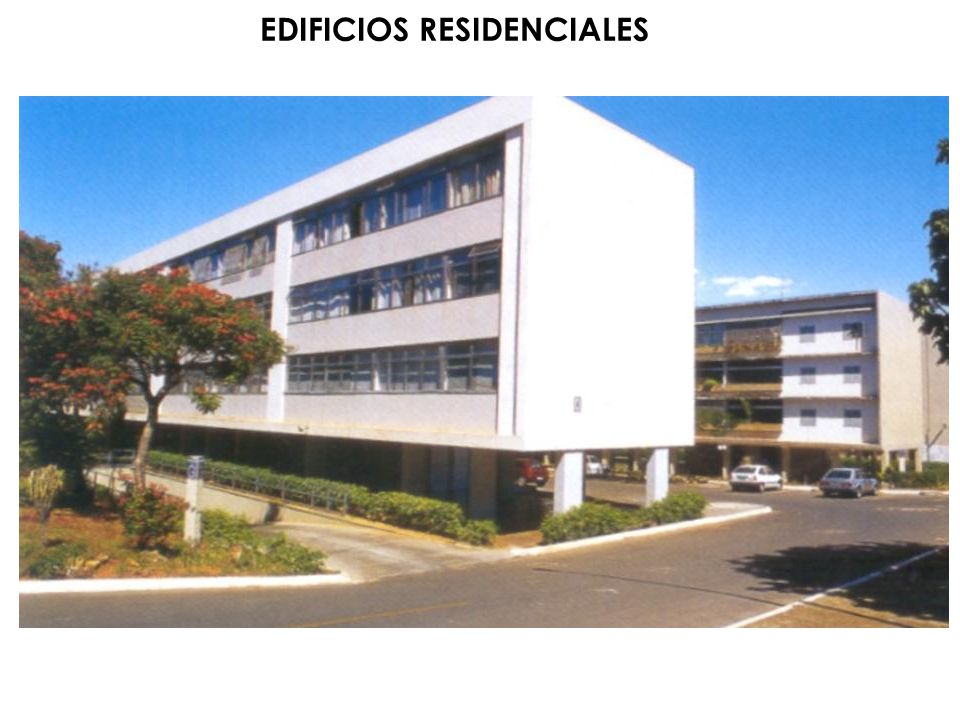

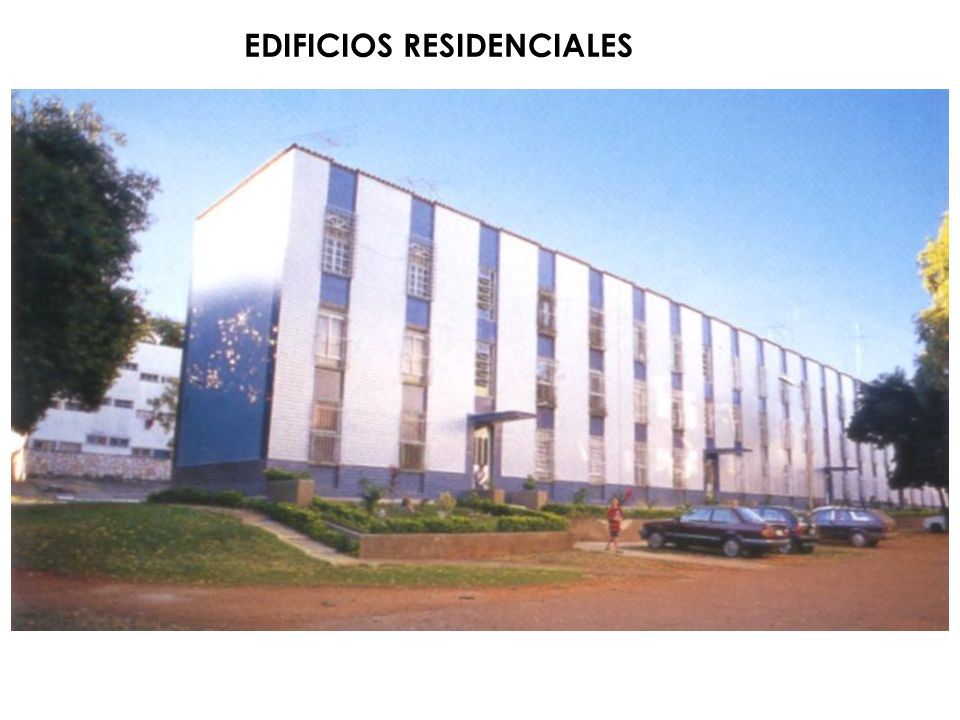

52 EDIFICIOS RESIDENCIALES

53 PLANOS DE EDIFICIOS EN SUPERMANZANAS

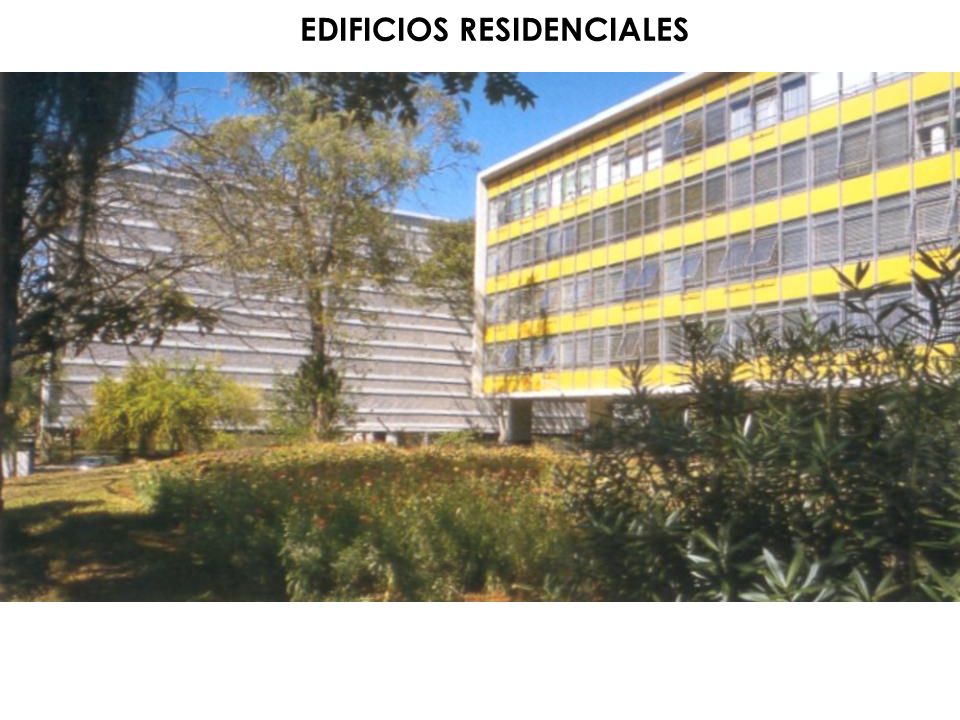

54 EDIFICIOS RESIDENCIALES

55 EDIFICIOS RESIDENCIALES

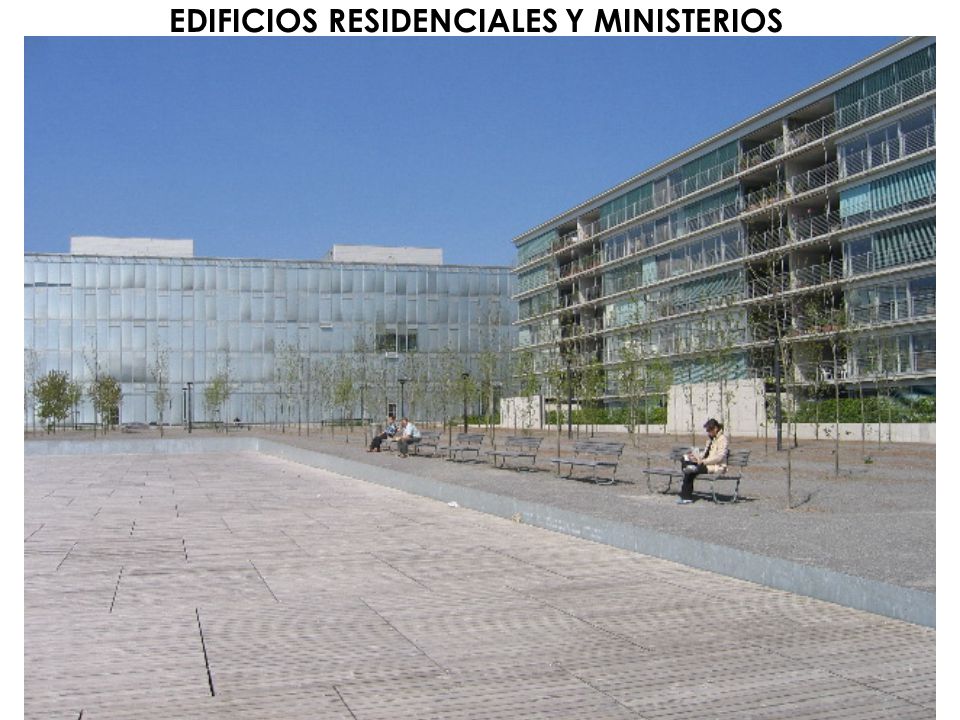

56 EDIFICIOS RESIDENCIALES Y MINISTERIOS
