1 EDITOR TPU HYPACK 2013

2 EDITOR TPU Calcula la ‘incertidumbre’ para cada medición del sistema multihaz o monohaz. Úselo como herramienta de planeación o en tiempo real. Muestra la incertidumbre vs los requerimientos de levantamiento: Orden OHI 1A, 1B & Especial USACE Duro & Suave

3 Parámetros Generales Información Básica concerniente a sistemas multihaz. Frecuencia Número de haces Longitud de Pulso Ancho haz a lo largo/A través Rata Ping Máxima Prof Estimada del Fondo Importante e cuando esta planeando un levantamiento. Remplazada por el valor real en tiempo real. Selección Requerimientos Levantamiento: IHO Orden 1 A – B y Orden Especial USACE Fondo Duro y Suave

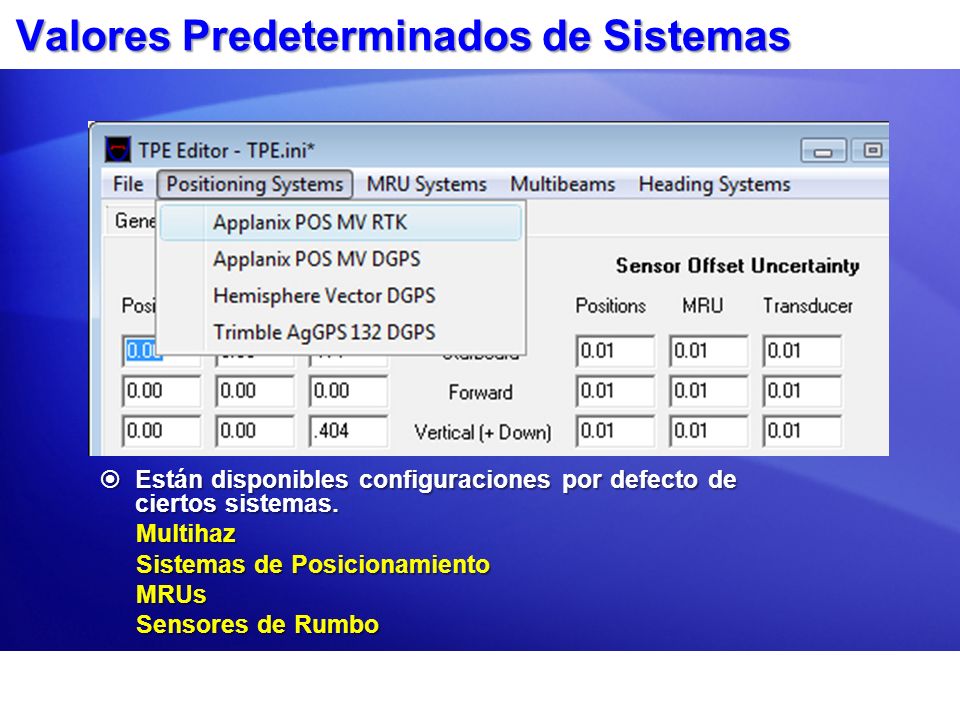

4 Valores Predeterminados de Sistemas
Están disponibles configuraciones por defecto de ciertos sistemas. Multihaz Sistemas de Posicionamiento MRUs Sensores de Rumbo

5 Pestaña Ambiental Contiene ítems que describen las condiciones ambientales de cuando y donde los datos fueron colectados. Velocidad del Sonido Estimada Swell de Pico a Pico Profundidad Max a la que el SV fue hecha. Otros mas…

6 Pestaña Info Sensor Contiene:
Información de Ófset para cada sensor (leída desde HYSWEEP HARDWARE, si es posible) Info sobre que tan preciso se midió la posición de cada sensor. Precisión estimada para cada sensor.

7 Gráfica de Muestra 200 kHz Fansweep
El sistema en general (de acuerdo como es definido para este ejemplo) cumple requerimiento OHI Orden 1 en posicionamiento desde el nadir hasta los 55°.

8 TPU en Tiempo Real: HYSWEEP® SURVEY
En tiempo real, el HYSWEEP® SURVEY puede mostrar graficas de la Incertidumbre de Posición y Profundidad, asi como el Tamaño Mínimo de Detección de Blanco.

9 TPU en CROSS SECTIONS AND VOLUMES
Solo esta activo si los archivos fueron editados en versiones recientes de SBMAX.

10 Advertencia! Su mejor estimación de la profundidad es su valor final de z. El TPU es un estimado del presupuesto de error para un sondeo. Generar una profundidad definida por la sustracción del valor del TPU desde el valor final de Z no es recomendable y es la herramienta del que no tiene idea de estadística.
