1 VENTILADOR DEL MAGNETRON QUEMADO. PLATO GIRATORIO NO FUNCIONA.
HORNO MICROONDAS VENTILADOR DEL MAGNETRON QUEMADO. PLATO GIRATORIO NO FUNCIONA.

2 Horno Microondas Una avería que nos podemos encontrar en hornos de tipo electrónico (Con placa de control), es que el ventilador del magnetrón no se active, Parándose el horno gracias a los protectores de sobre temperatura (termistores). Esta avería suele llevar como añadido que el plato giratorio de la cámara de cocción no gire, al iniciar el funcionamiento.

3 Horno Microondas Para comprobar que sucede, procedemos a desenchufar el Horno y desmontar la carcasa superior, la misma se extrae retirando todos los tornillos de la parte trasera y estirando de ella al mismo tiempo ligeramente hacia atrás y hacia arriba.

4 Horno Microondas Localizamos el ventilador, desconectamos su conector de plástico, comprobaremos con un polímetro en la escala de ohmios los 3 terminales, (2 bobinados) el bobinado del motor hace las veces de motor-transformador, proporcionando giro a la hélice y voltaje de 23Vac para el motor giratorio del plato, por lo que deberemos comprobar con el polímetro entre el terminal central COMUN y el de mas a la derecha, (junto a la parte posterior), bobinado de 220V (el de mayor resistencia) y el de la izquierda, bobinado de 23 V (el de menor resistencia).

5 Horno Microondas Vista del ventilador y los 3 terminales
Out 23Vac a motor giratotio IN Alimentación 220V

6 Horno Microondas Bobina de Menor resistencia, salida de 23V
Bobina de Mayor resistencia, entrada de 220V

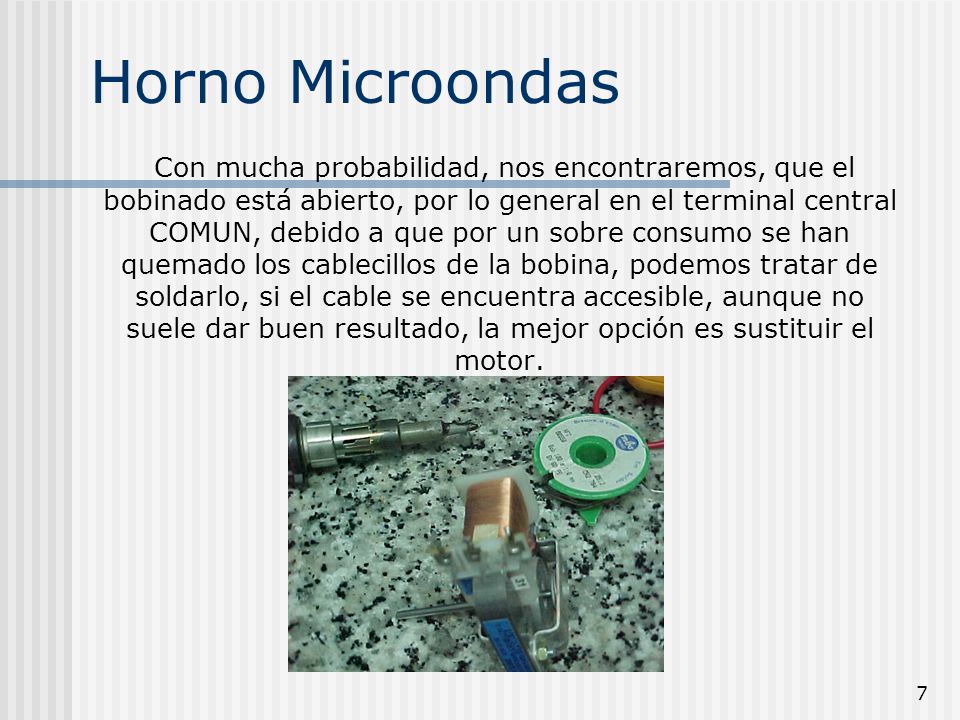

7 Horno Microondas Con mucha probabilidad, nos encontraremos, que el bobinado está abierto, por lo general en el terminal central COMUN, debido a que por un sobre consumo se han quemado los cablecillos de la bobina, podemos tratar de soldarlo, si el cable se encuentra accesible, aunque no suele dar buen resultado, la mejor opción es sustituir el motor.

8 Horno Microondas Procedemos a sustituir el motor, desenganchamos primeramente la hélice, para que no se rompa, suele sujetarse por presión y basta estirar.

9 Horno Microondas Soltamos los tornillos que sujetan todo el conjunto a la carcasa, por la parte posterior y por la parte baja del horno, una vez libre y podremos acceder con un destornillador de estrella, procedemos a desenroscar los tornillos y sacar el motor.

10 Horno Microondas Una vez con el motor fuera tratamos de localizar un recambio igual o similar, en mi caso he utilizado uno similar realizándole unos retoques. El horno averiado era un LG, al no disponer del recambio original, utilicé uno de un horno SAMSUNG reciclado, muy similar, (al ser las dos marcas Coreanas, se parecían mucho), recortando el plástico del soporte, que en este modelo no lo necesitaba y molestaba al sujetar el motor.

11 Colocamos los dos tornillos que lo sujetan a la carcasa plástica
Horno Microondas Colocamos los dos tornillos que lo sujetan a la carcasa plástica Probamos a montar todo el conjunto y vemos que los tornillos que sujetan el eje del rotor rozan con el metal de la carcasa del horno, con lo que procedemos a sacar el conjunto nuevamente y recortarlos ligeramente.

12 Horno Microondas Una vez montado todo, NO conectaremos el terminal del motor giratorio, conectamos a la red eléctrica el horno y comprobamos en funcionamiento si el ventilador se activa y para correctamente, medimos el voltaje de salida del ventilador (estando este en marcha) hacia el motor giratorio, debe ser de 23V ac, si es así desconectamos el horno, conectamos el terminal suelto y lo volvemos a probar unos segundos, si el motor de la cámara de cocción no gira, procederemos a desmontarlo, ya que debe estar quemado o agarrotado.

13 Horno Microondas Desmontamos los tornillos de la carcasa que unen la parte posterior con la base, de esta forma obtenemos un pequeño hueco de unos 8 cm que nos permitirá introducir la mano a hora de sacar el motor.

14 Horno Microondas Colocando el horno en vertical, por las ranuras de ventilación inferiores podemos introducir un destornillador para sacar los tornillos que sujetan el motor.

15 Horno Microondas Terminamos de soltar los tornillos, colocaremos un alicate por ejemplo, como cuña para forzar la apertura del horno y poder sacar el motor con facilidad.

16 Horno Microondas Con el motor una vez fuera, podemos buscar sustituto igual o similar en cualquier modelo de 23Vac, recordemos que SAMSUNG y LG son muy similares

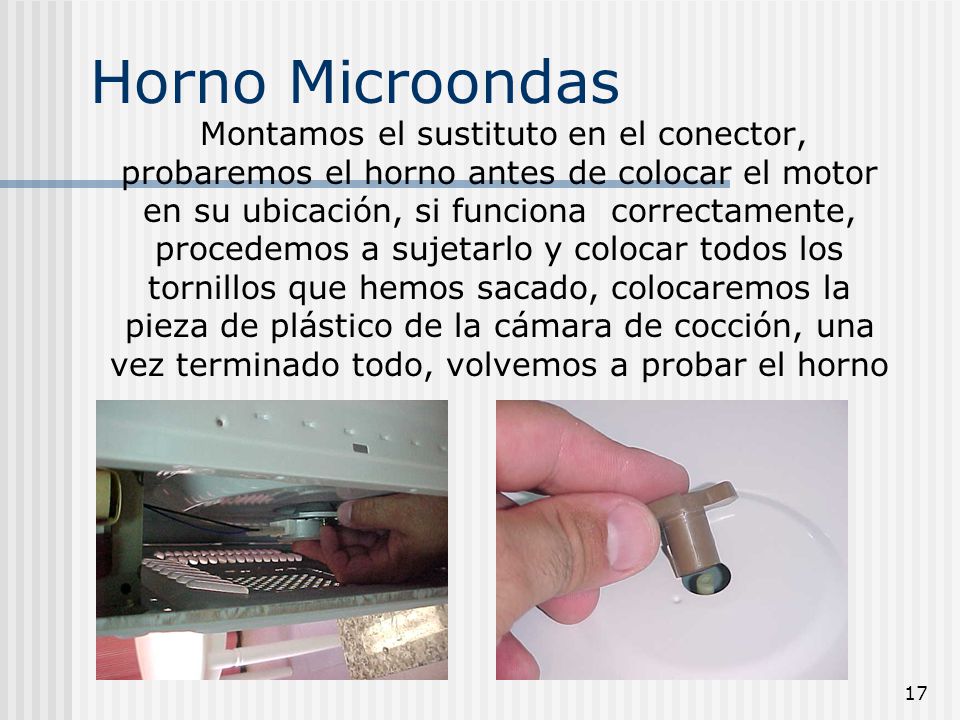

17 Horno Microondas Montamos el sustituto en el conector, probaremos el horno antes de colocar el motor en su ubicación, si funciona correctamente, procedemos a sujetarlo y colocar todos los tornillos que hemos sacado, colocaremos la pieza de plástico de la cámara de cocción, una vez terminado todo, volvemos a probar el horno

18 Horno Microondas FIN Una avería en la que casi con seguridad el motor giratorio ha provocado la avería del ventilador del magnetrón.
