1 006 CAPÍTULO -Derivación Dinámica: Pantalón

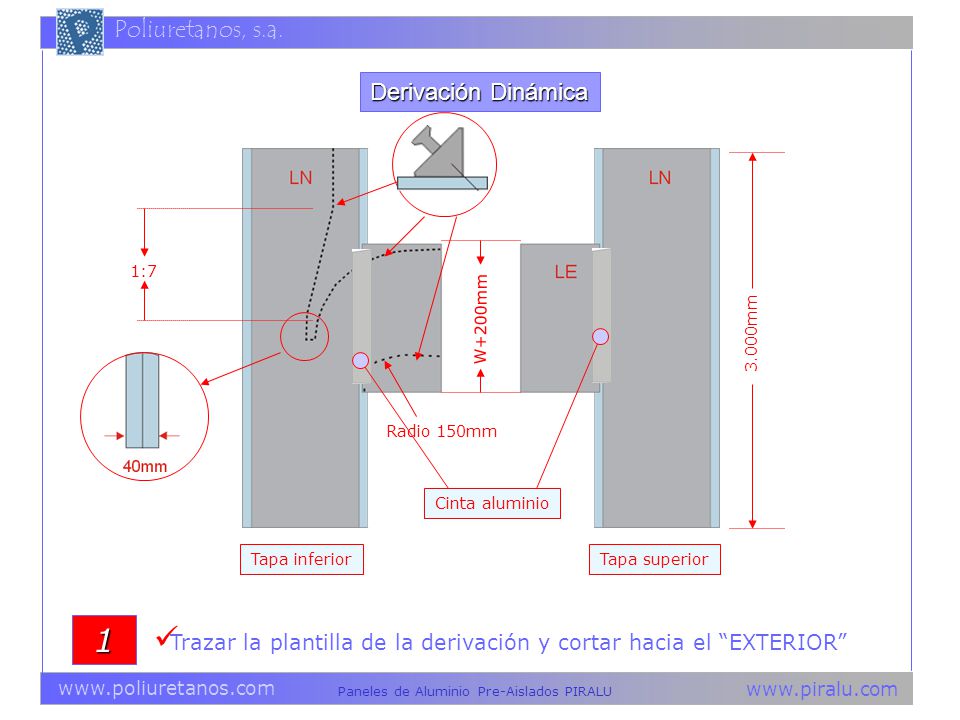

2 Derivación Dinámica 1:7 W+200mm 3.000mm Cinta aluminio Radio 150mm Tapa inferior Tapa superior 1 Trazar la plantilla de la derivación y cortar hacia el “EXTERIOR”

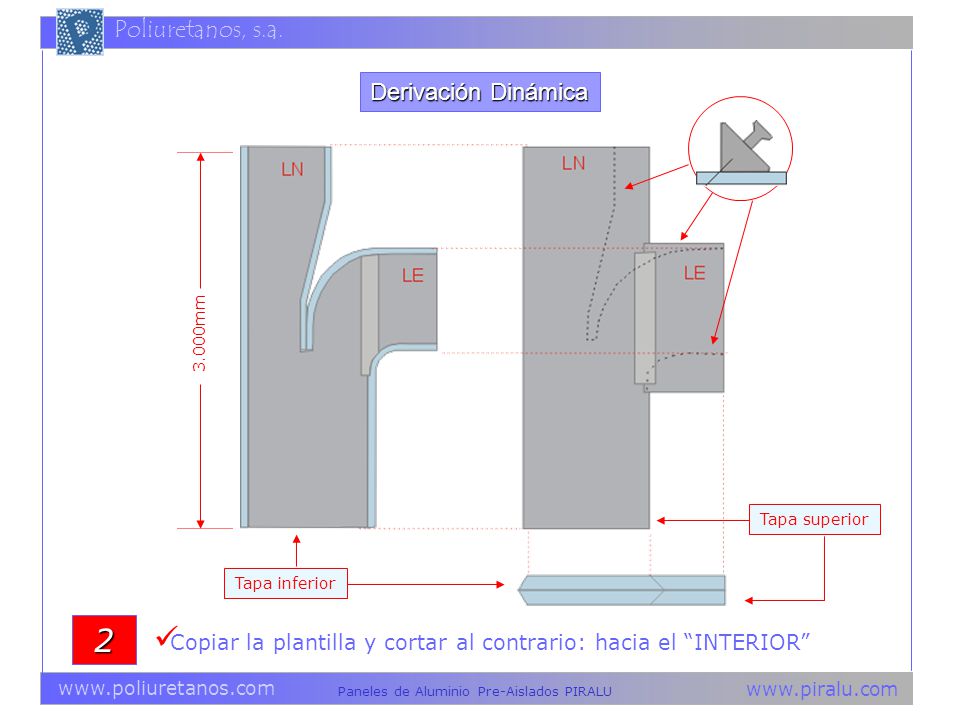

3 Derivación Dinámica 3.000mm Tapa superior Tapa inferior 2 Copiar la plantilla y cortar al contrario: hacia el “INTERIOR”

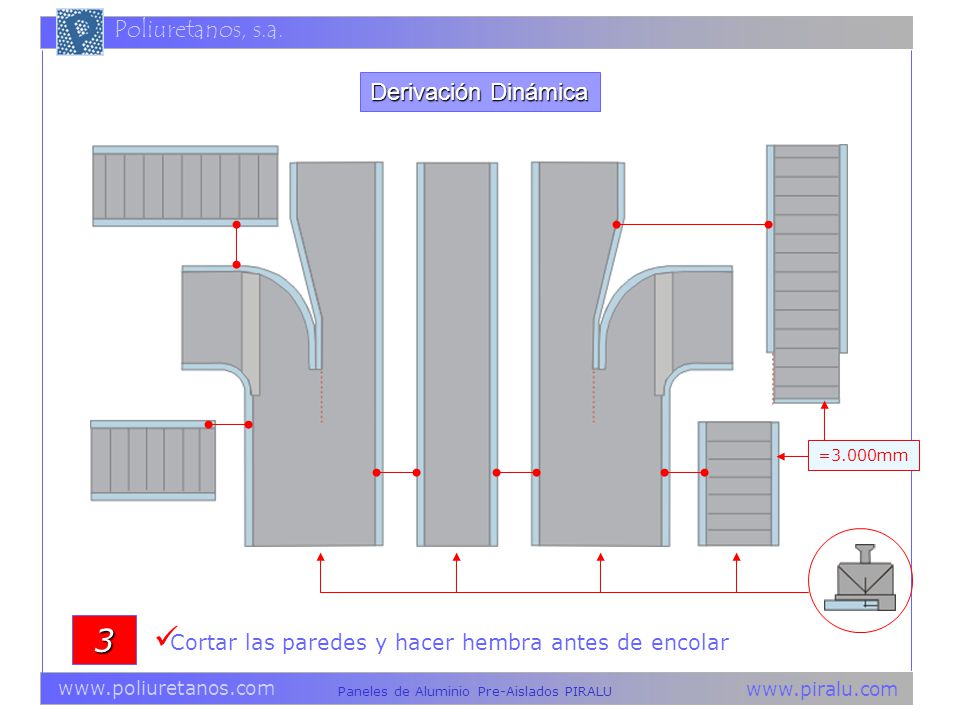

4 Derivación Dinámica =3.000mm 3 Cortar las paredes y hacer hembra antes de encolar

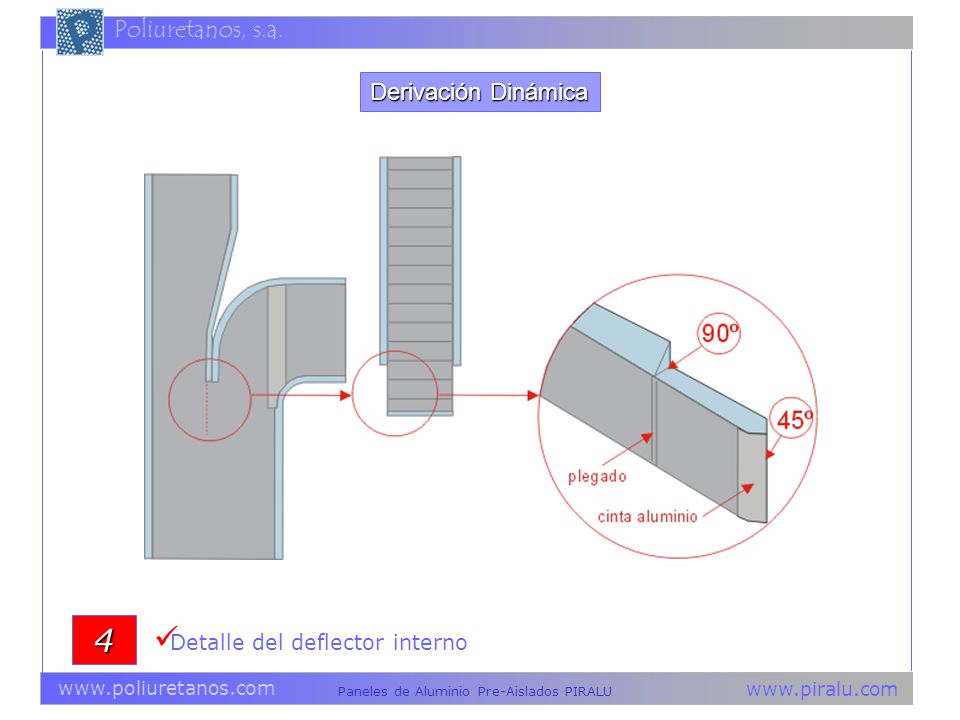

5 Derivación Dinámica 4 Detalle del deflector interno

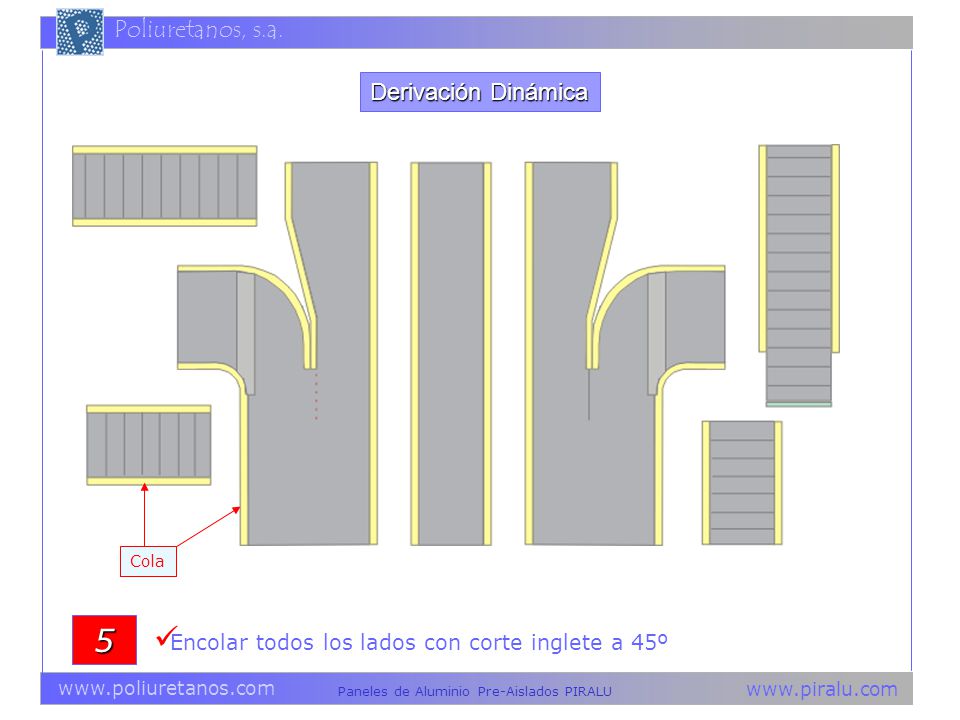

6 5 Derivación Dinámica Encolar todos los lados con corte inglete a 45º

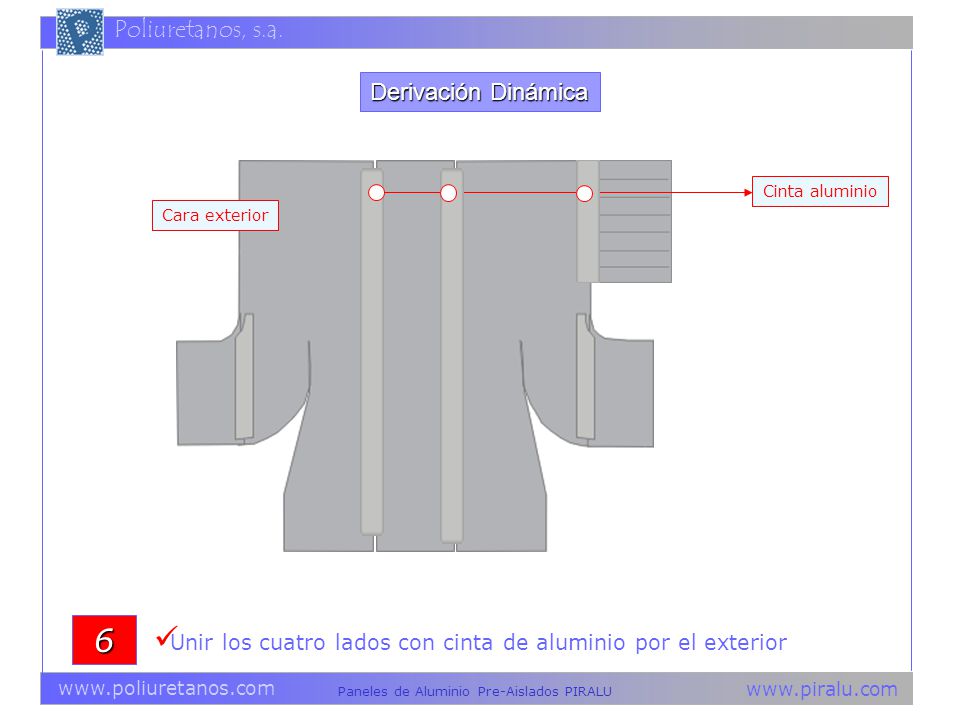

7 Derivación Dinámica Cinta aluminio Cara exterior 6 Unir los cuatro lados con cinta de aluminio por el exterior

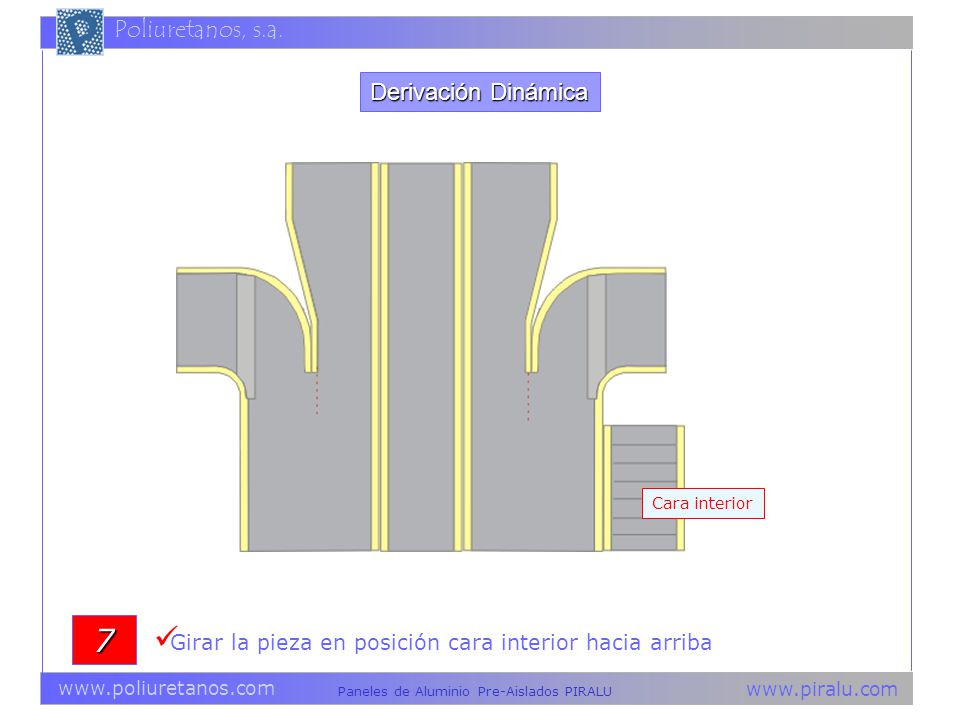

8 Derivación Dinámica Cara interior 7 Girar la pieza en posición cara interior hacia arriba

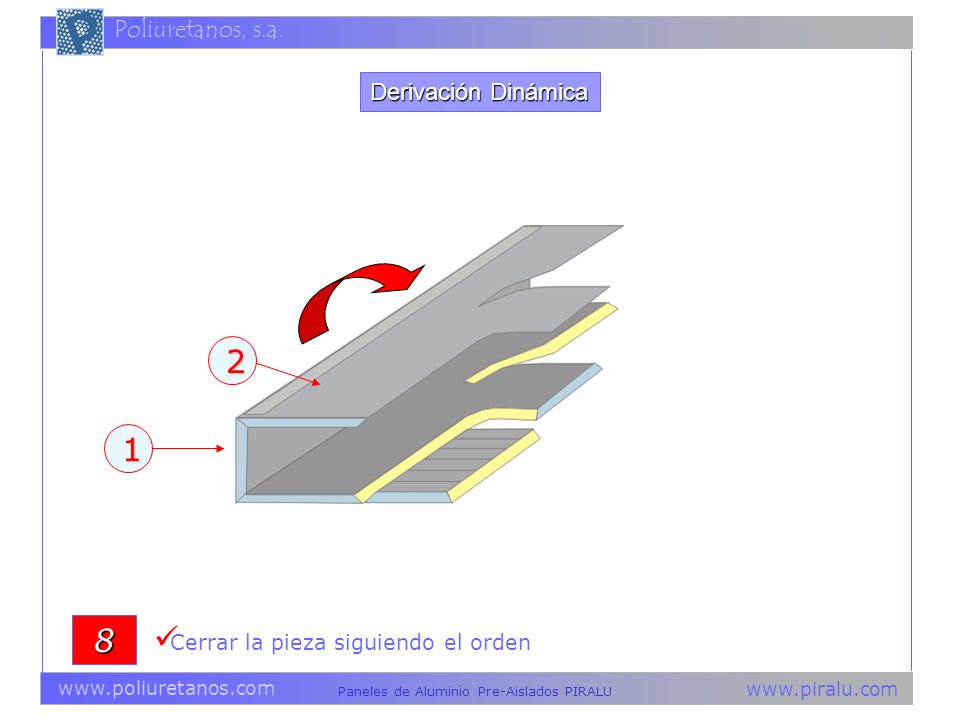

9 Derivación Dinámica 2 1 8 Cerrar la pieza siguiendo el orden

10 3 9 Derivación Dinámica Colocar la pared del deflector Deflector
interno 3 9 Colocar la pared del deflector

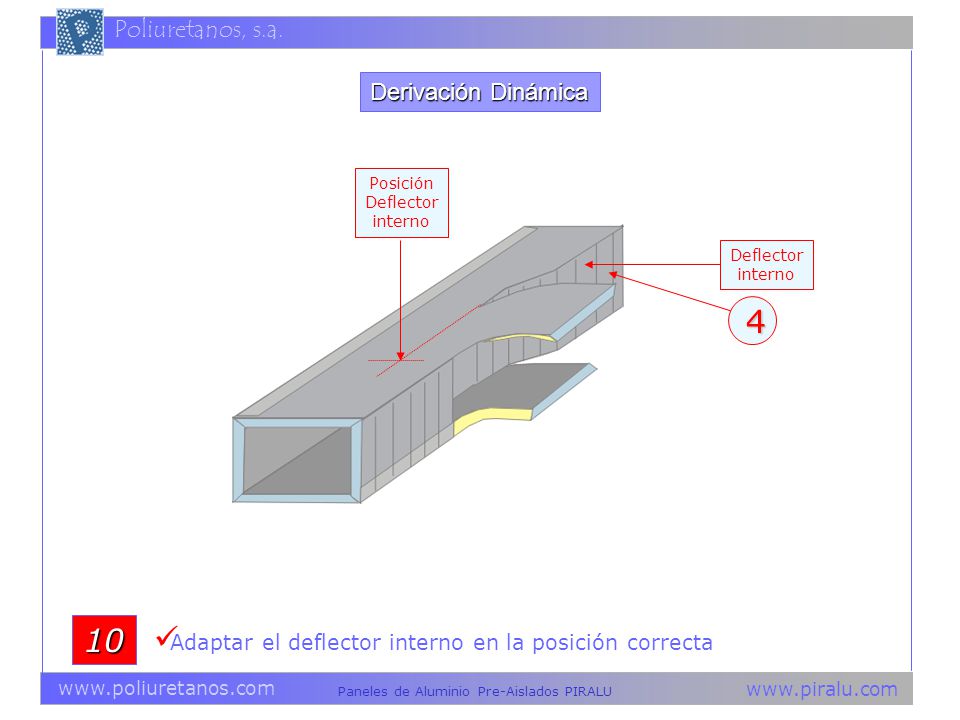

11 Derivación Dinámica Posición Deflector interno Deflector interno 4 10 Adaptar el deflector interno en la posición correcta

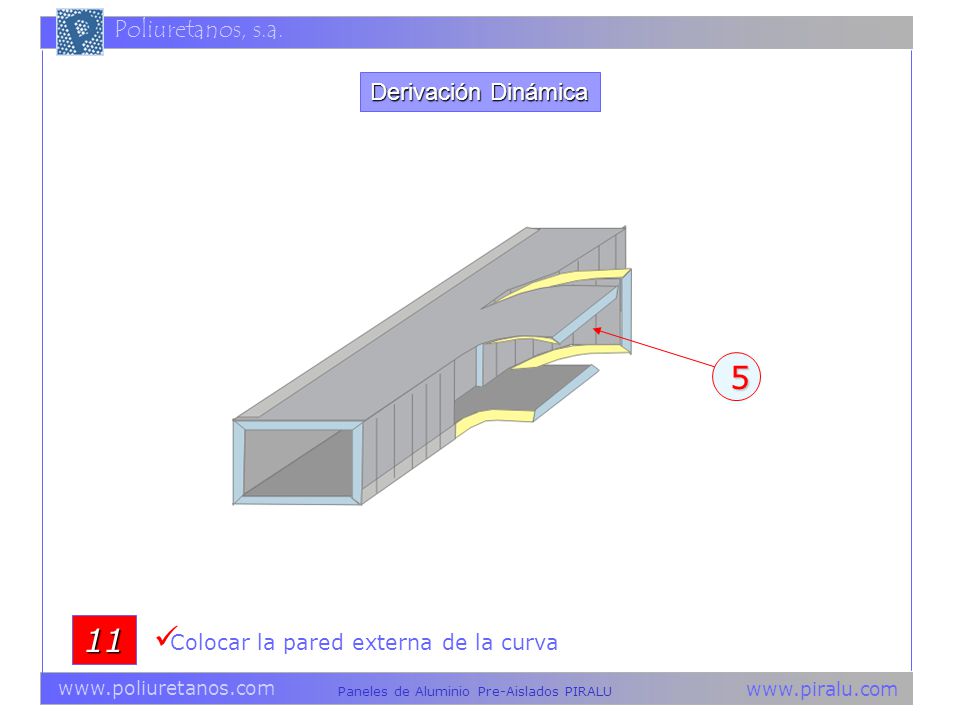

12 Derivación Dinámica 5 11 Colocar la pared externa de la curva

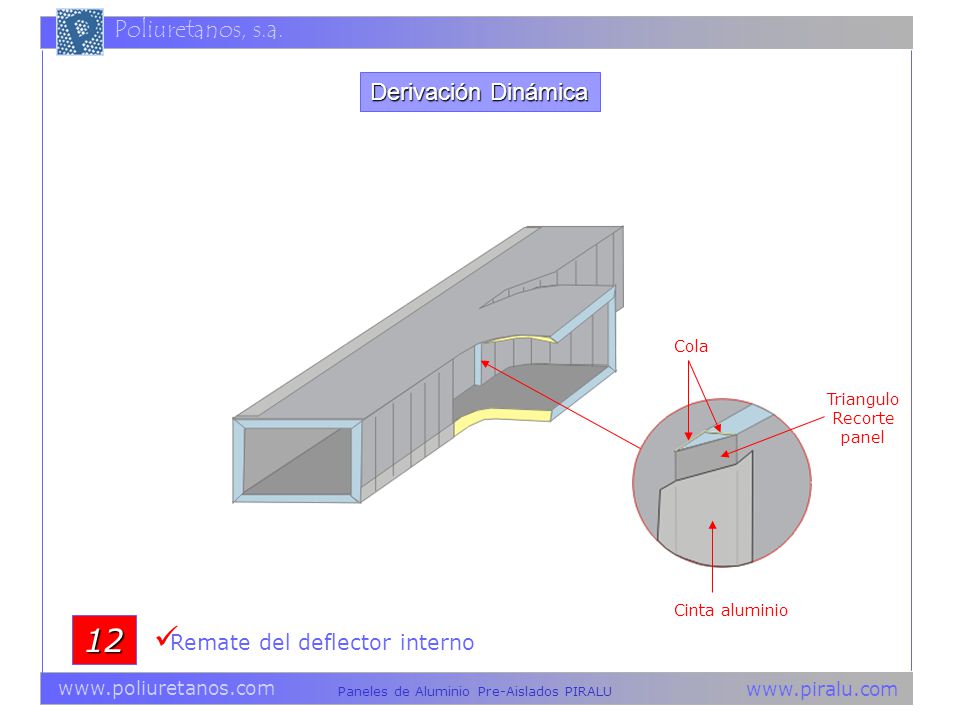

13 12 Derivación Dinámica Remate del deflector interno Cola Triangulo
Recorte panel Cinta aluminio 12 Remate del deflector interno

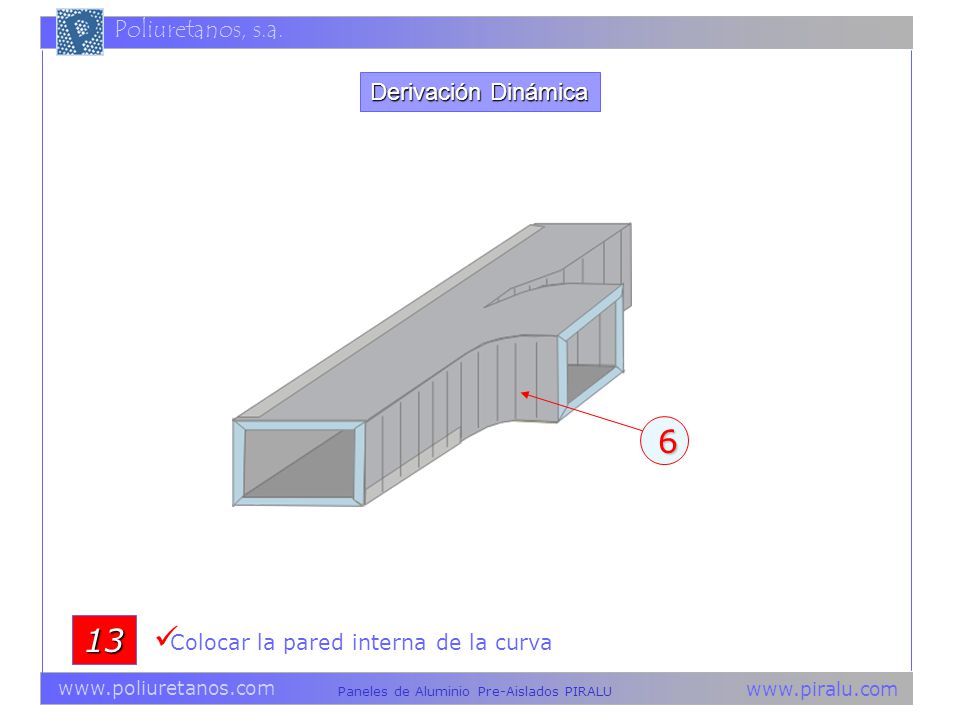

14 Derivación Dinámica 6 13 Colocar la pared interna de la curva

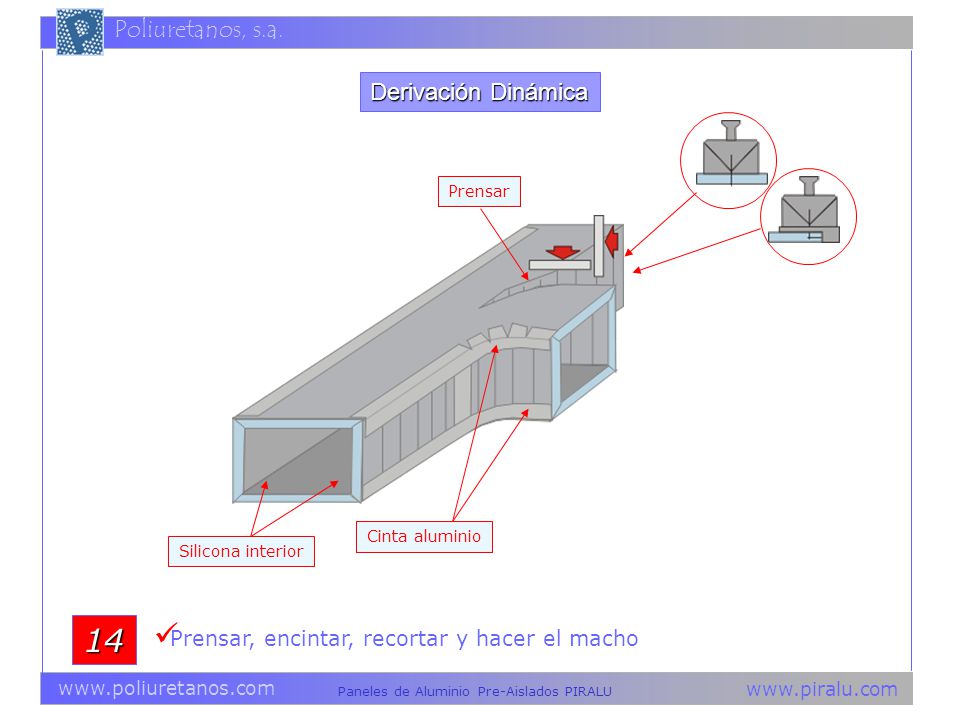

15 14 Derivación Dinámica Prensar, encintar, recortar y hacer el macho
Cinta aluminio Silicona interior 14 Prensar, encintar, recortar y hacer el macho

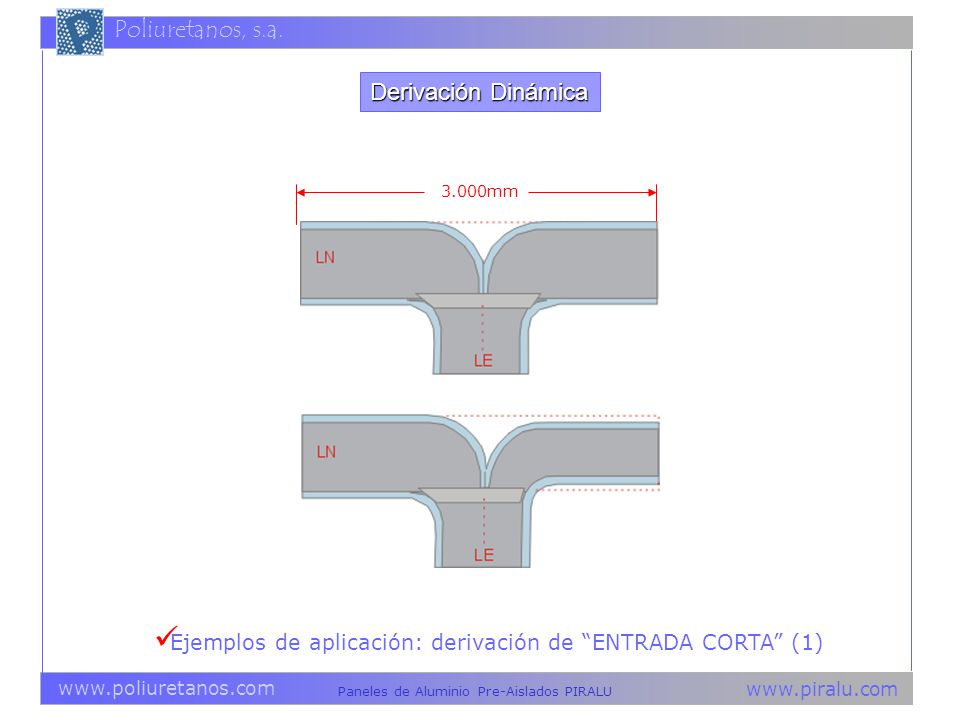

16 Derivación Dinámica 3.000mm Ejemplos de aplicación: derivación de “ENTRADA CORTA” (1)

17 Derivación Dinámica 3.000mm Ejemplos de aplicación: derivación de “ENTRADA LARGA” (2)

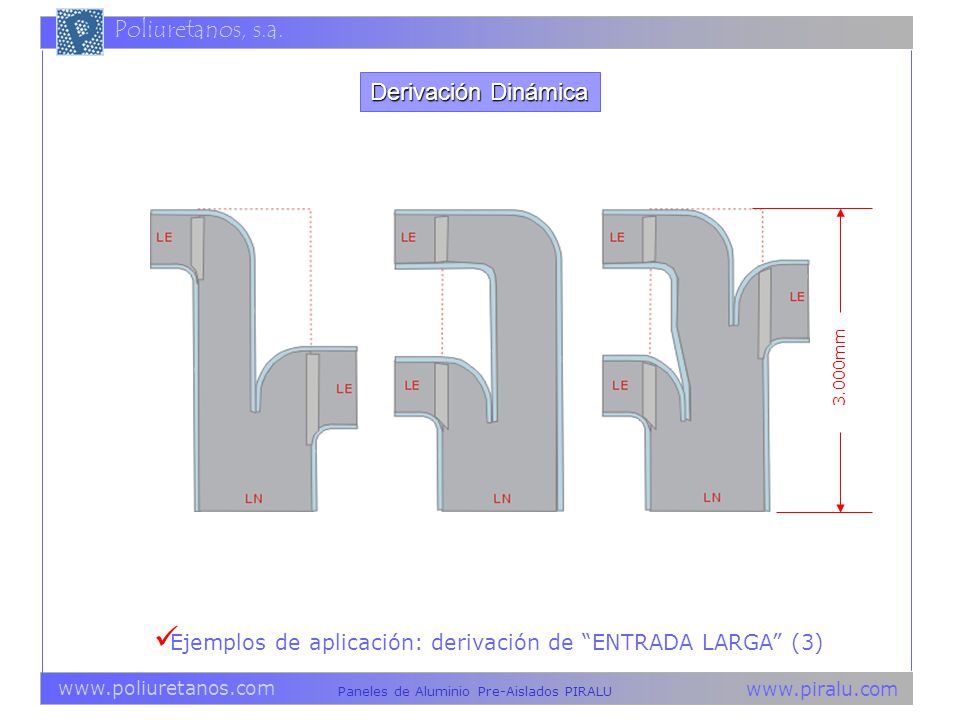

18 Derivación Dinámica 3.000mm Ejemplos de aplicación: derivación de “ENTRADA LARGA” (3)
