1 www.piralu.com Paneles de Aluminio Pre-Aislados PIRALU www.poliuretanos.com Poliuretanos, s.a. -Reducción o Transición CAPÍTULO 004

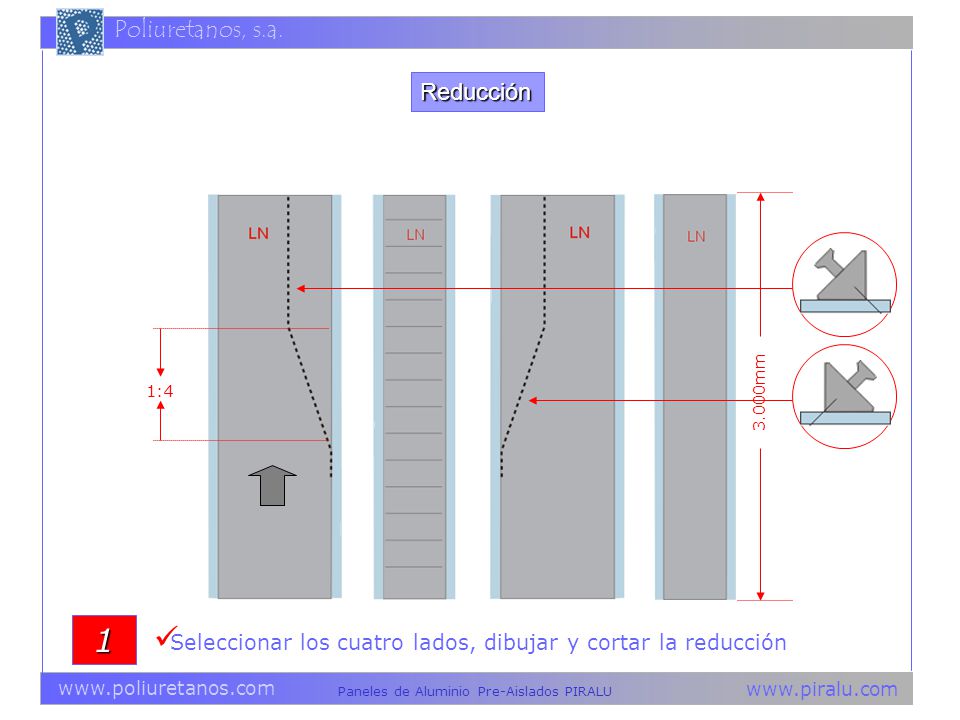

2 www.piralu.com Paneles de Aluminio Pre-Aislados PIRALU www.poliuretanos.com Poliuretanos, s.a. Reducción Seleccionar los cuatro lados, dibujar y cortar la reducción 1:4 1 3.000mm

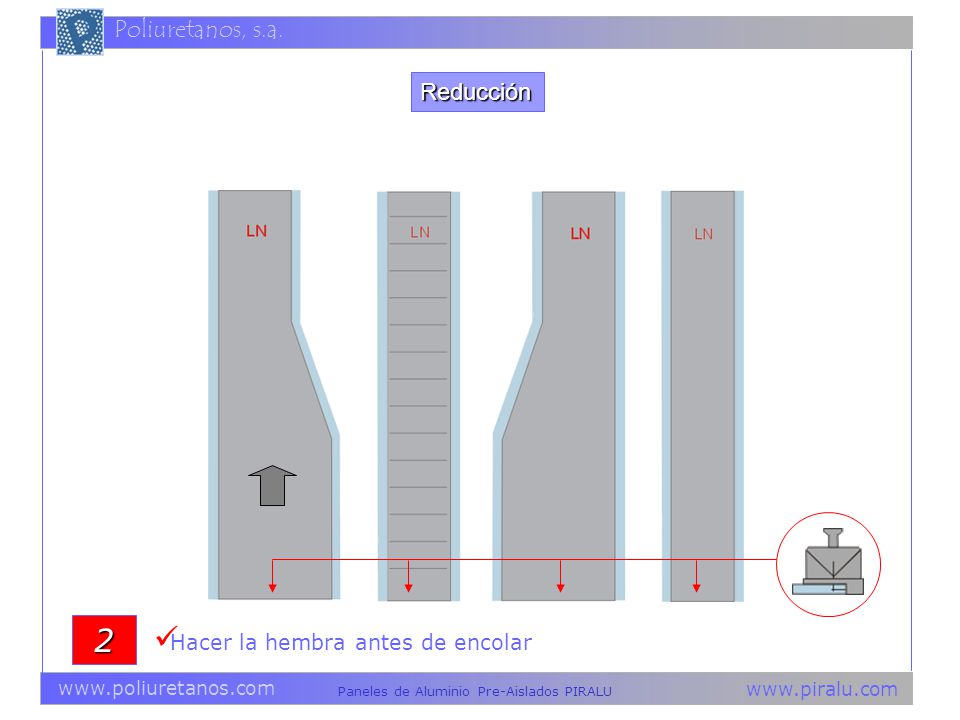

3 www.piralu.com Paneles de Aluminio Pre-Aislados PIRALU www.poliuretanos.com Poliuretanos, s.a. Hacer la hembra antes de encolar 2 Reducción

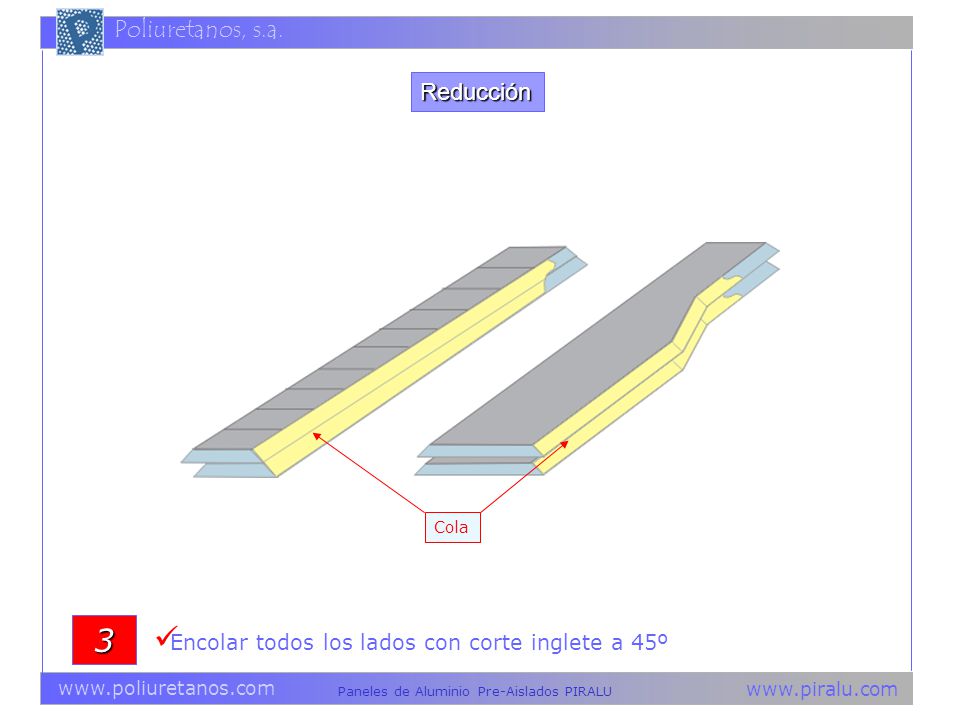

4 www.piralu.com Paneles de Aluminio Pre-Aislados PIRALU www.poliuretanos.com Poliuretanos, s.a. Encolar todos los lados con corte inglete a 45º Cola 3 Reducción

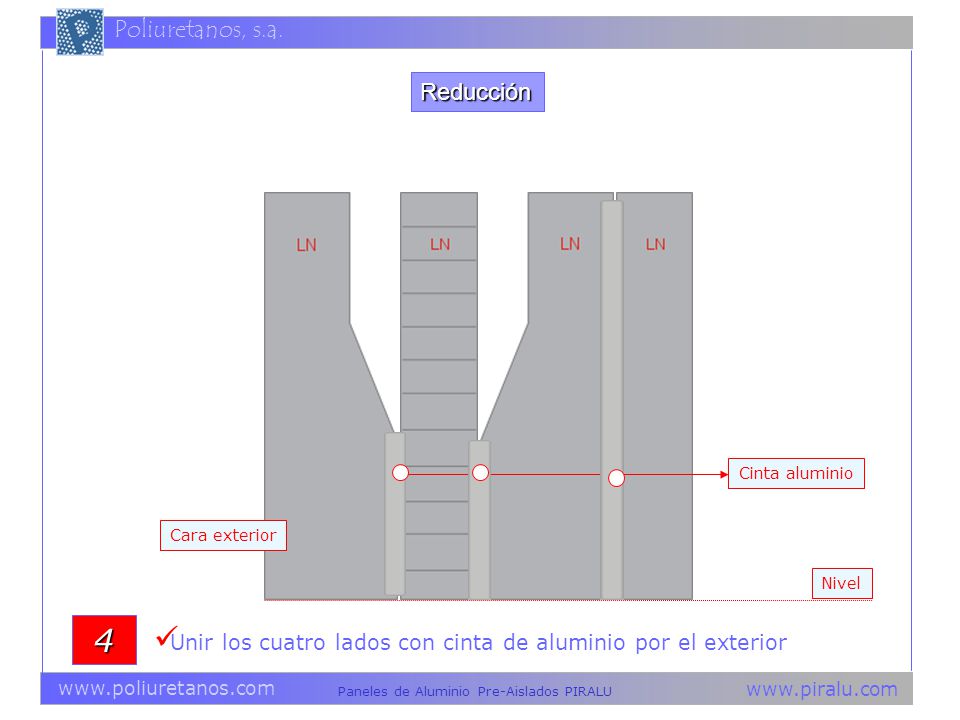

5 www.piralu.com Paneles de Aluminio Pre-Aislados PIRALU www.poliuretanos.com Poliuretanos, s.a. Unir los cuatro lados con cinta de aluminio por el exterior Nivel Cinta aluminio 4 Cara exterior Reducción

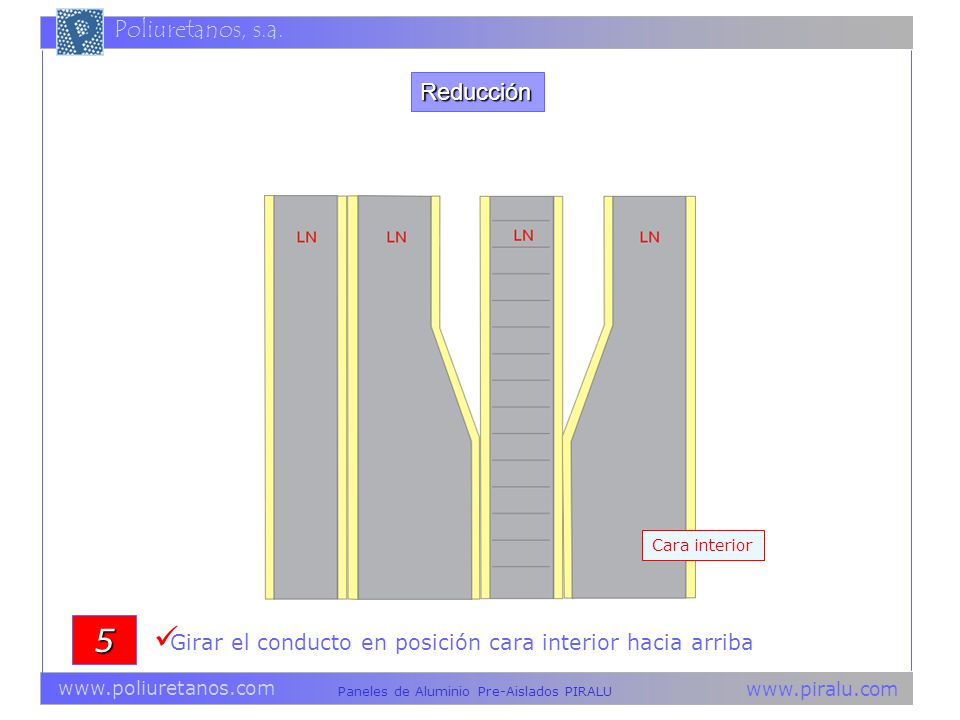

6 www.piralu.com Paneles de Aluminio Pre-Aislados PIRALU www.poliuretanos.com Poliuretanos, s.a. Girar el conducto en posición cara interior hacia arriba Cara interior 5 Reducción

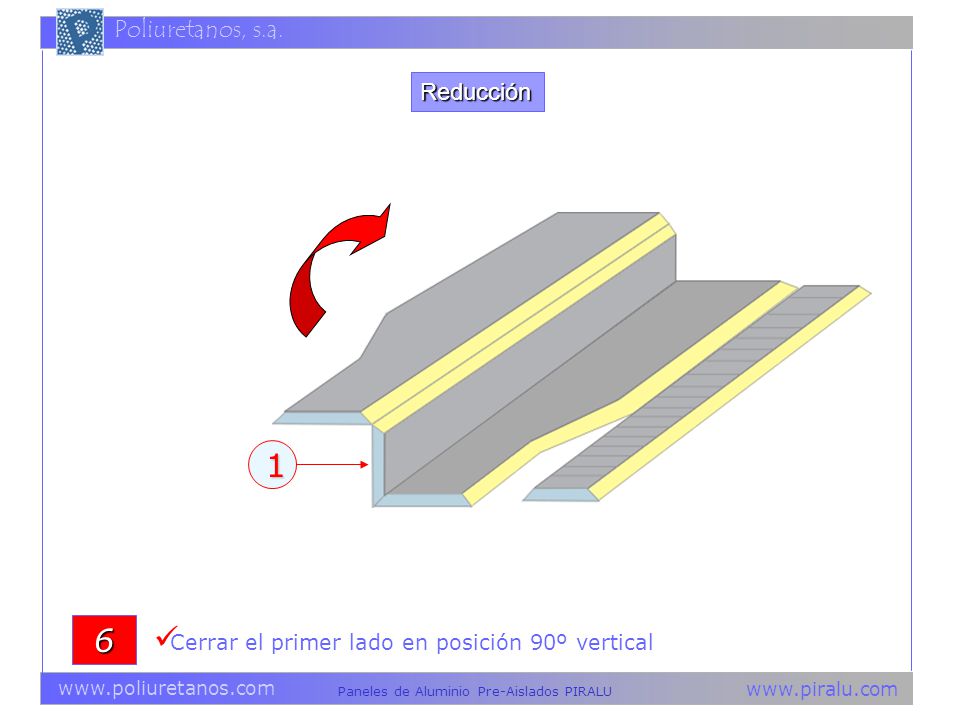

7 www.piralu.com Paneles de Aluminio Pre-Aislados PIRALU www.poliuretanos.com Poliuretanos, s.a. Cerrar el primer lado en posición 90º vertical 1 6 Reducción

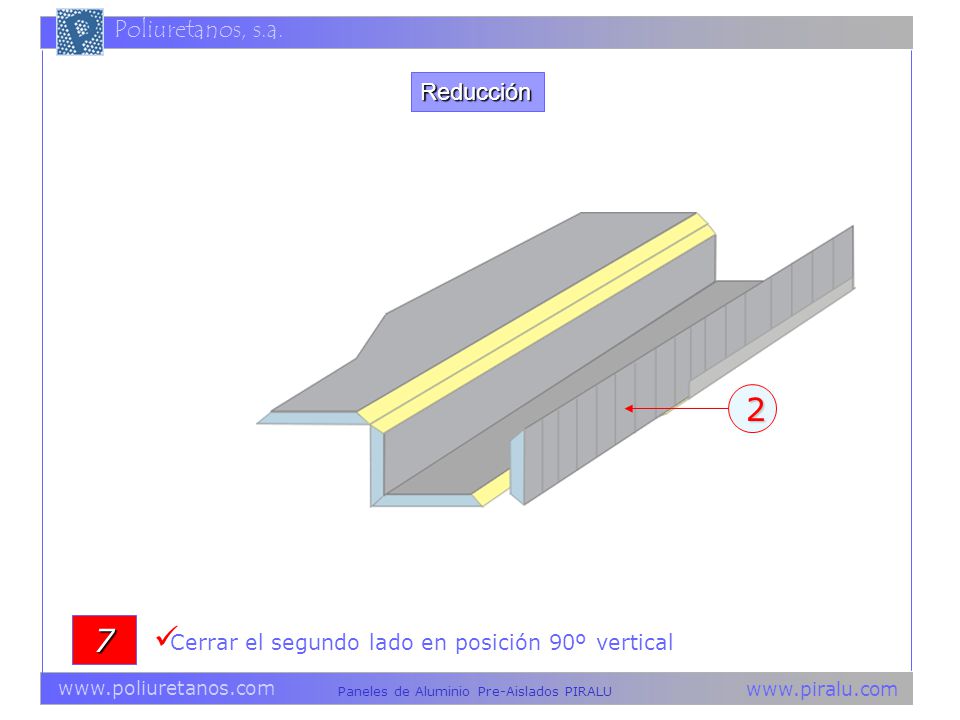

8 www.piralu.com Paneles de Aluminio Pre-Aislados PIRALU www.poliuretanos.com Poliuretanos, s.a. 2 Cerrar el segundo lado en posición 90º vertical 7 Reducción

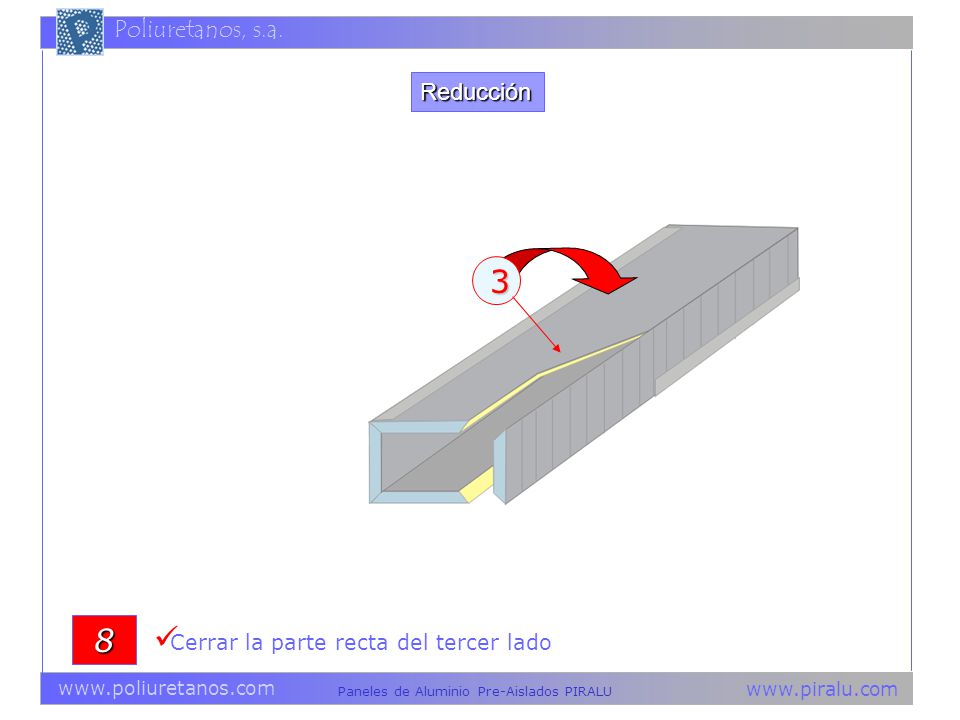

9 www.piralu.com Paneles de Aluminio Pre-Aislados PIRALU www.poliuretanos.com Poliuretanos, s.a. Cerrar la parte recta del tercer lado 8 3 Reducción

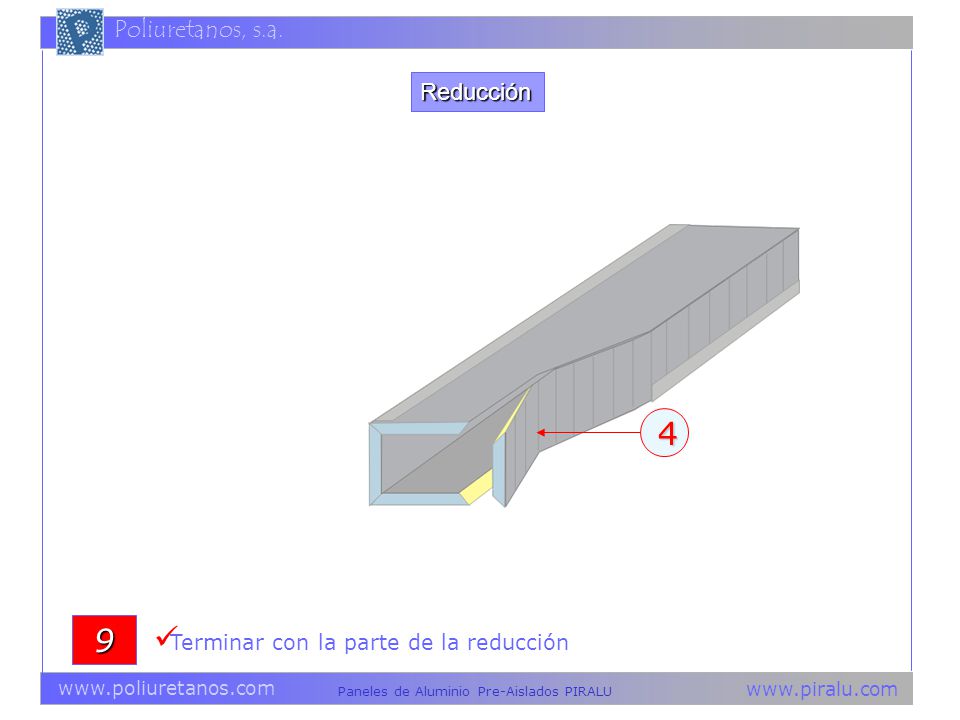

10 www.piralu.com Paneles de Aluminio Pre-Aislados PIRALU www.poliuretanos.com Poliuretanos, s.a. Terminar con la parte de la reducción 9 4 Reducción

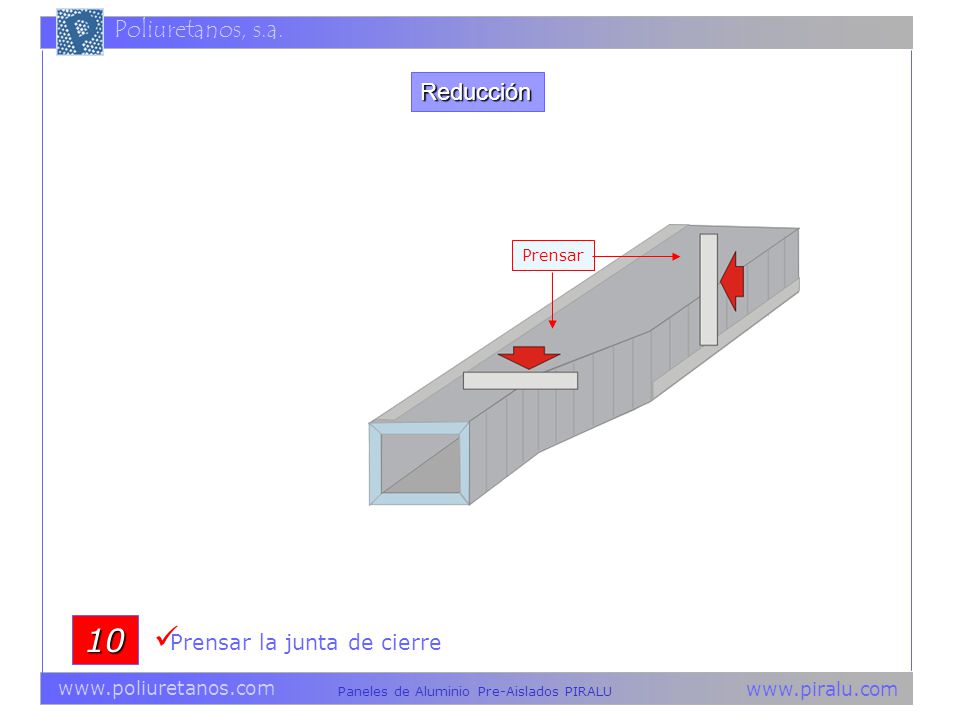

11 www.piralu.com Paneles de Aluminio Pre-Aislados PIRALU www.poliuretanos.com Poliuretanos, s.a. Prensar la junta de cierre Prensar 10 Reducción

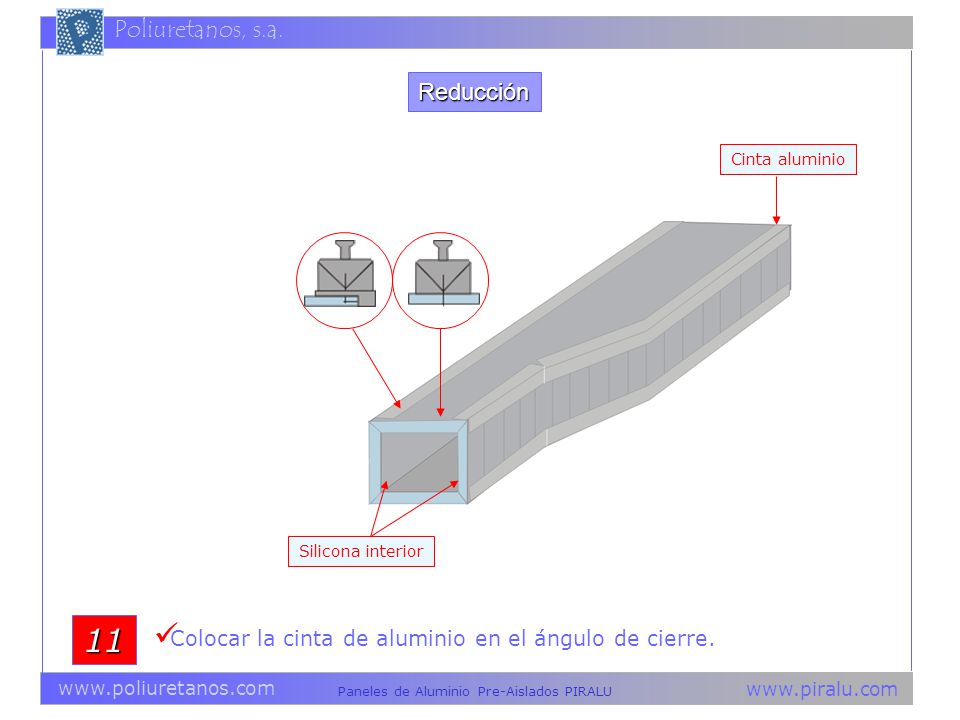

12 www.piralu.com Paneles de Aluminio Pre-Aislados PIRALU www.poliuretanos.com Poliuretanos, s.a. Cinta aluminio Colocar la cinta de aluminio en el ángulo de cierre. 11 Silicona interior Reducción
