TEMA 4 LA TRANSFORMADA DISCRETA DE FOURIER

Presentación del tema: "TEMA 4 LA TRANSFORMADA DISCRETA DE FOURIER"— Transcripción de la presentación:

1 TEMA 4 LA TRANSFORMADA DISCRETA DE FOURIER

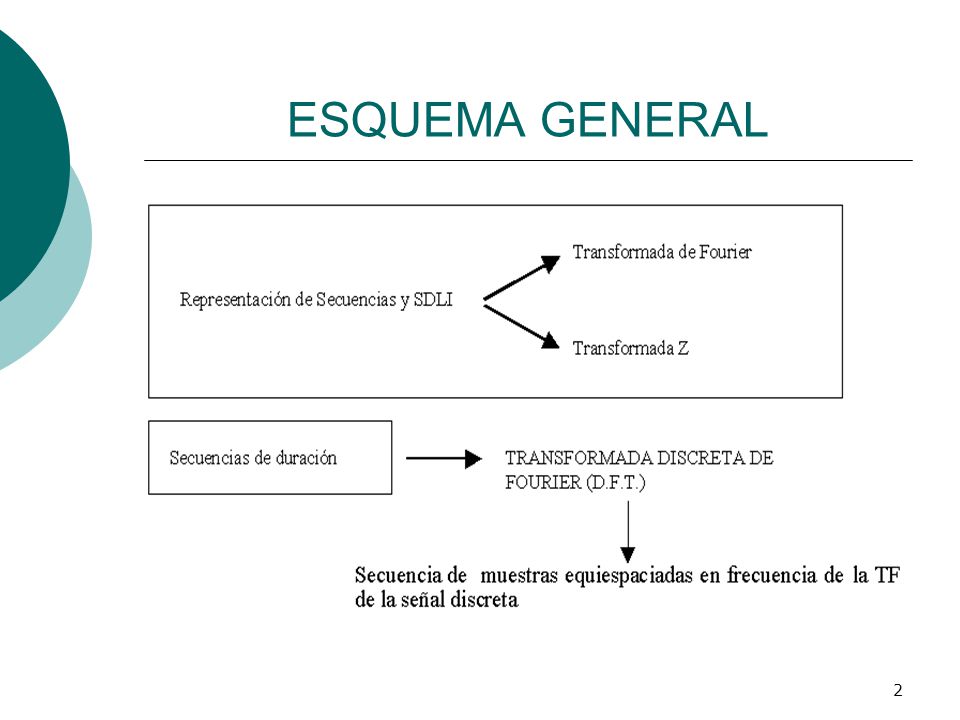

2 ESQUEMA GENERAL

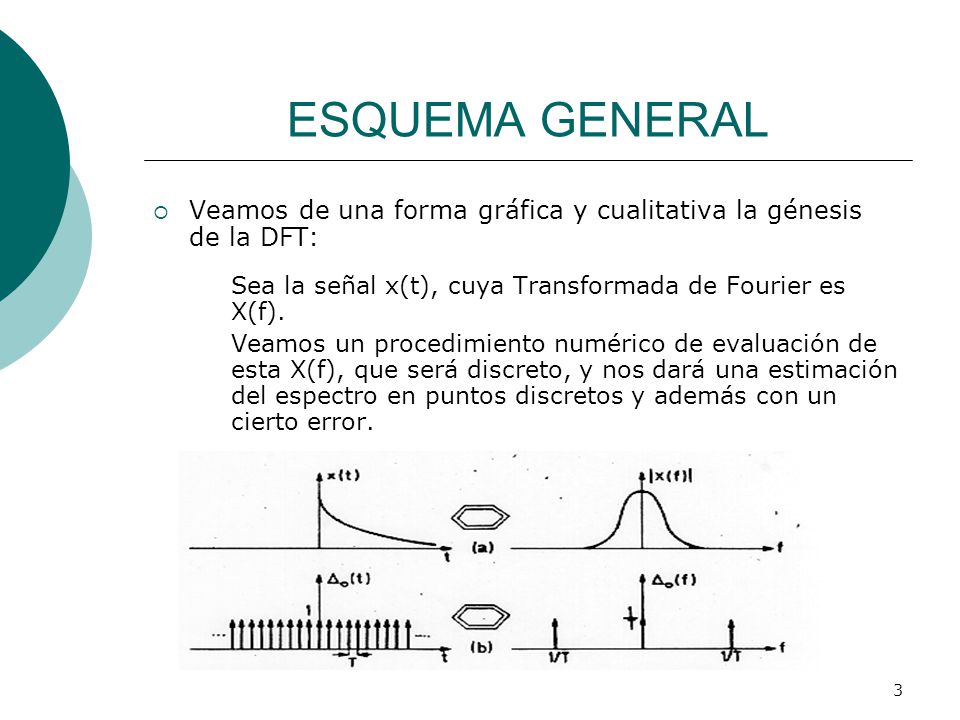

3 ESQUEMA GENERAL Veamos de una forma gráfica y cualitativa la génesis de la DFT: Sea la señal x(t), cuya Transformada de Fourier es X(f). Veamos un procedimiento numérico de evaluación de esta X(f), que será discreto, y nos dará una estimación del espectro en puntos discretos y además con un cierto error.

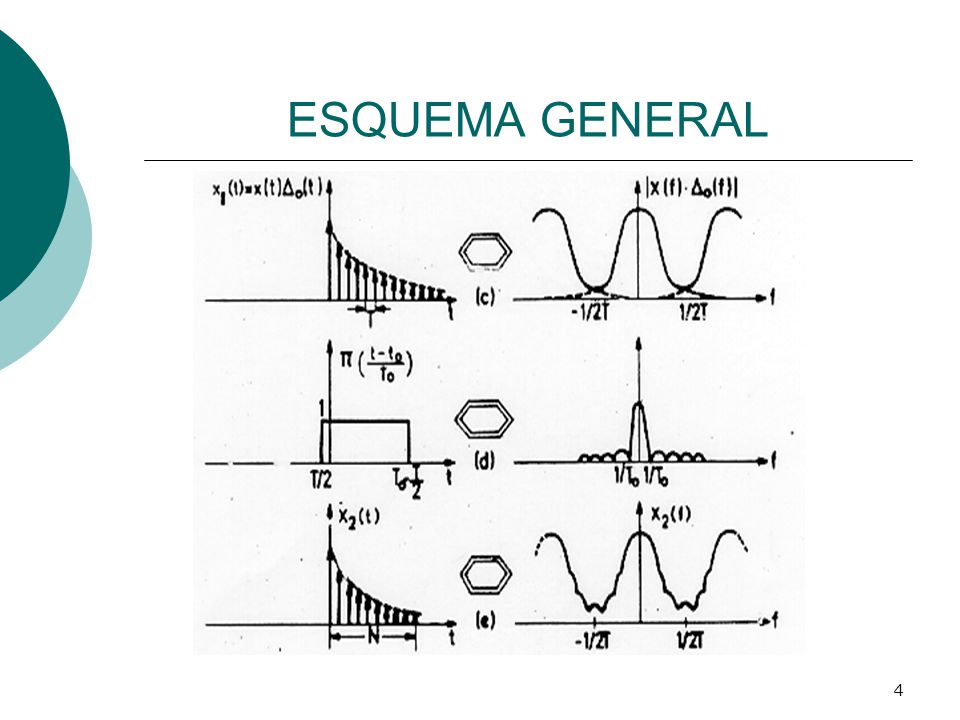

4 ESQUEMA GENERAL

5 ESQUEMA GENERAL La primera fuente de error es el error de solapamiento (aliasing) que se produce al muestrear la señal en el tiempo. La segunda fuente de error es la que se produce al truncar la señal en el tiempo (leakage), que da lugar a cierto rizado en la característica espectral. De lo anterior se desprende la conveniencia de estudiar la DFT en el contexto de las señales periódicas.

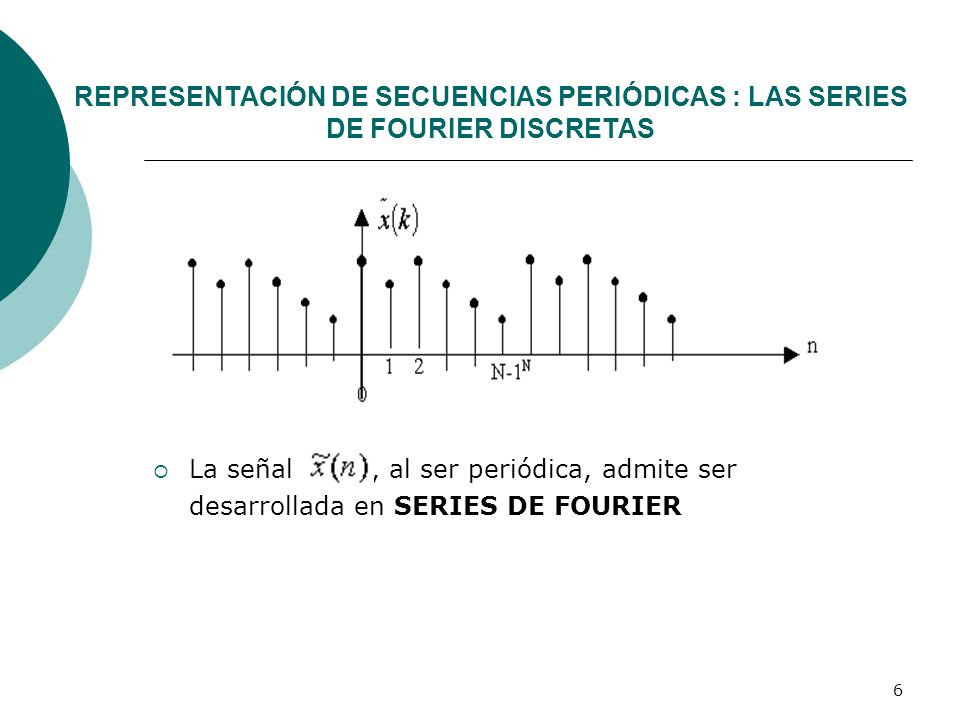

6 REPRESENTACIÓN DE SECUENCIAS PERIÓDICAS : LAS SERIES DE FOURIER DISCRETAS
La señal  , al ser periódica, admite ser desarrollada en SERIES DE FOURIER

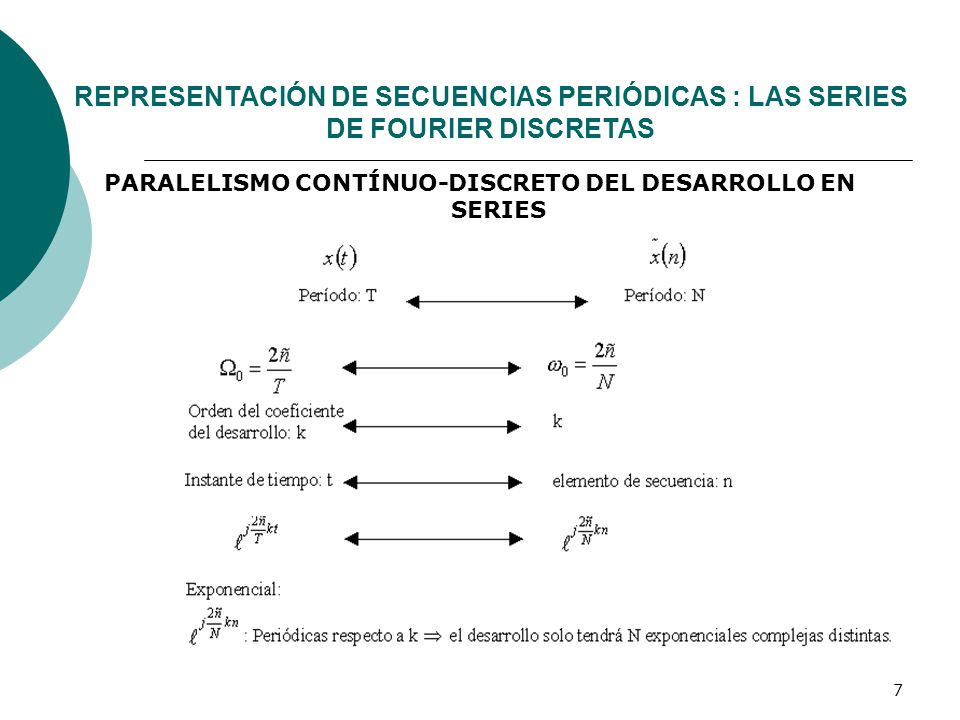

7 PARALELISMO CONTÍNUO-DISCRETO DEL DESARROLLO EN SERIES
REPRESENTACIÓN DE SECUENCIAS PERIÓDICAS : LAS SERIES DE FOURIER DISCRETAS PARALELISMO CONTÍNUO-DISCRETO DEL DESARROLLO EN SERIES

8 REPRESENTACIÓN EN DFS DE UNA SECUENCIA PERIÓDICA
REPRESENTACIÓN DE SECUENCIAS PERIÓDICAS : LAS SERIES DE FOURIER DISCRETAS REPRESENTACIÓN EN DFS DE UNA SECUENCIA PERIÓDICA

9 PROPIEDADES DE LA DFS

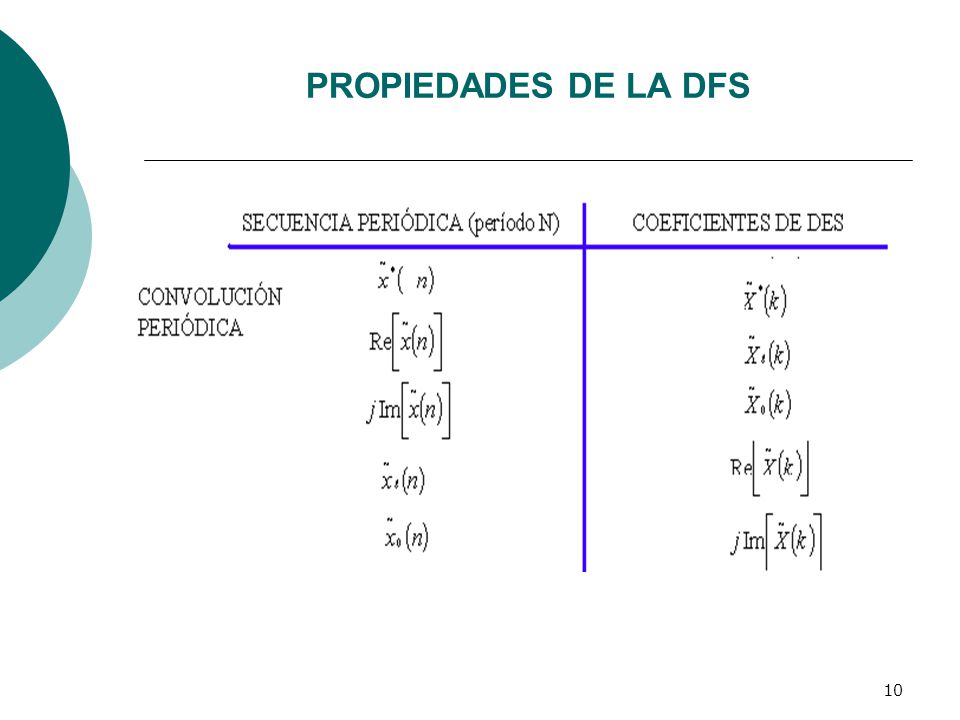

10 PROPIEDADES DE LA DFS

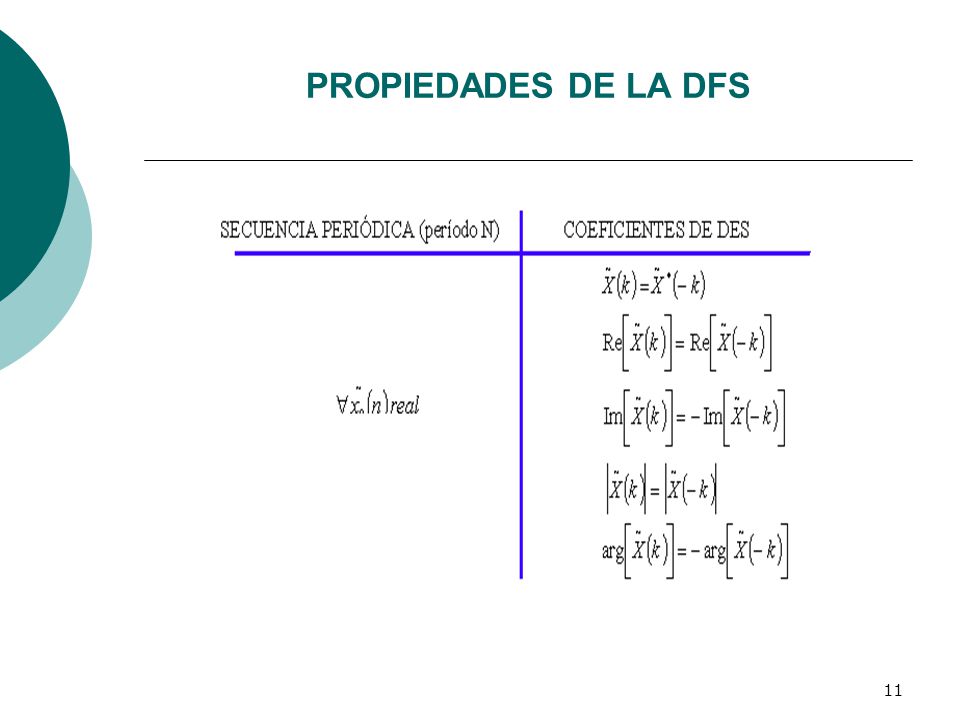

11 PROPIEDADES DE LA DFS

12 PROPIEDADES DE LA DFS

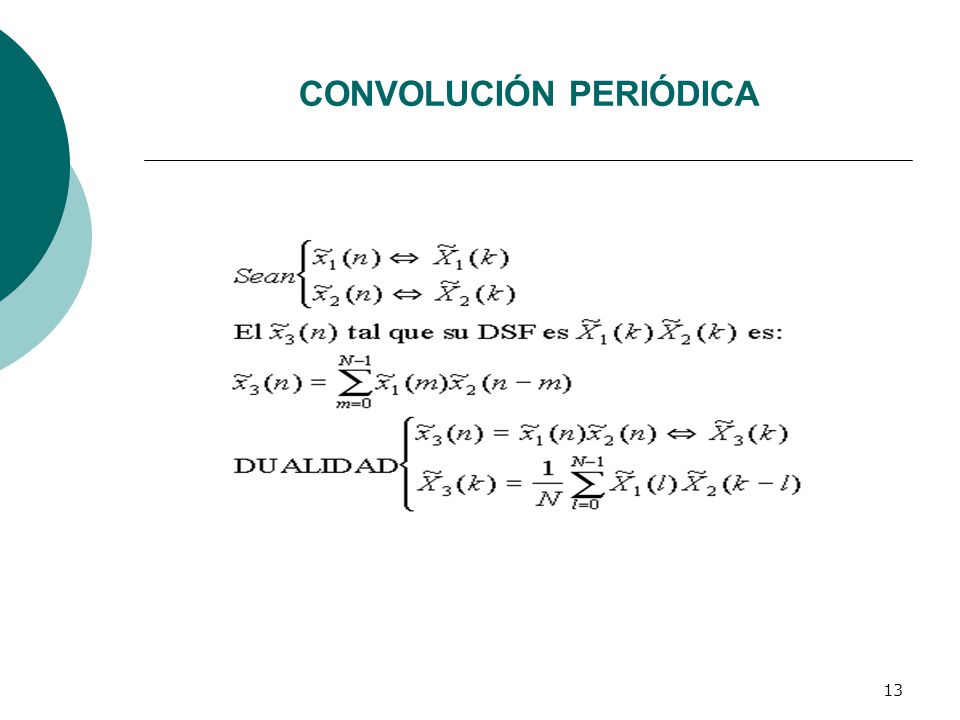

13 CONVOLUCIÓN PERIÓDICA

14 CONVOLUCIÓN PERIÓDICA
EJEMPLO DE CONVOLUCIÓN PERIÓDICA

15 CONVOLUCIÓN PERIÓDICA
EJEMPLO DE CONVOLUCIÓN PERIÓDICA

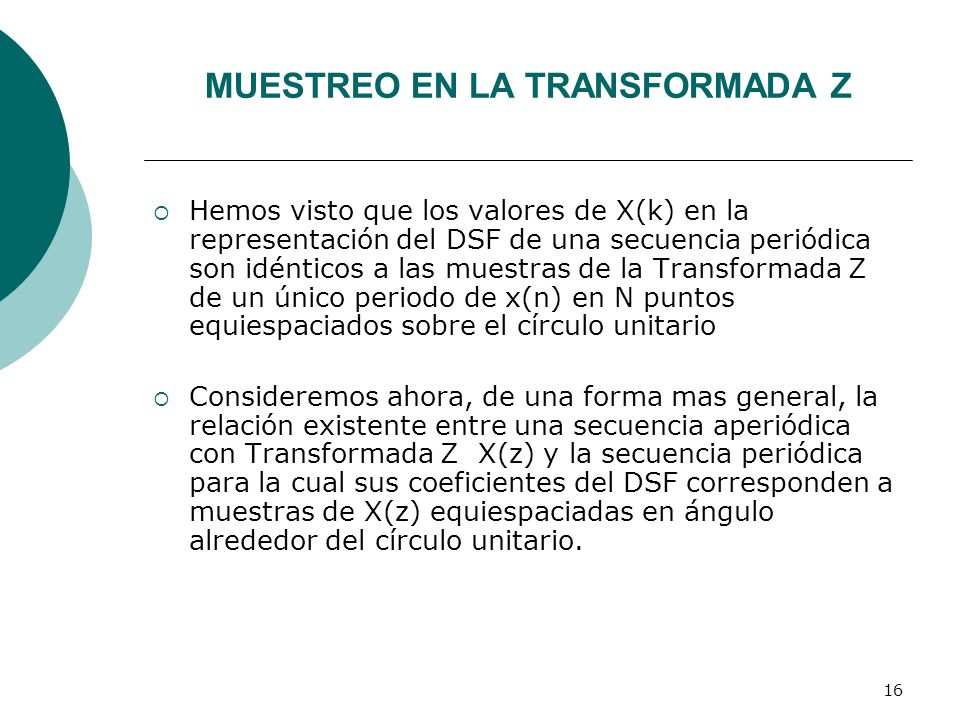

16 MUESTREO EN LA TRANSFORMADA Z
Hemos visto que los valores de X(k) en la representación del DSF de una secuencia periódica son idénticos a las muestras de la Transformada Z de un único periodo de x(n) en N puntos equiespaciados sobre el círculo unitario Consideremos ahora, de una forma mas general, la relación existente entre una secuencia aperiódica con Transformada Z  X(z) y la secuencia periódica para la cual sus coeficientes del DSF corresponden a muestras de X(z) equiespaciadas en ángulo alrededor del círculo unitario.

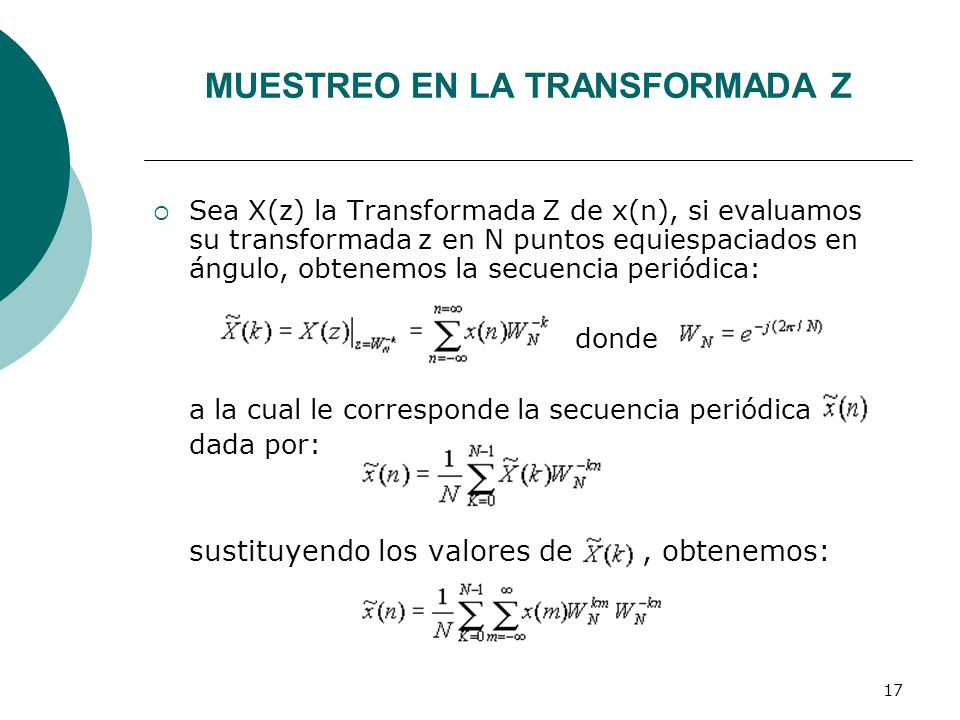

17 MUESTREO EN LA TRANSFORMADA Z
Sea X(z) la Transformada Z de x(n), si evaluamos su transformada z en N puntos equiespaciados en ángulo, obtenemos la secuencia periódica: donde a la cual le corresponde la secuencia periódica dada por: sustituyendo los valores de   , obtenemos:

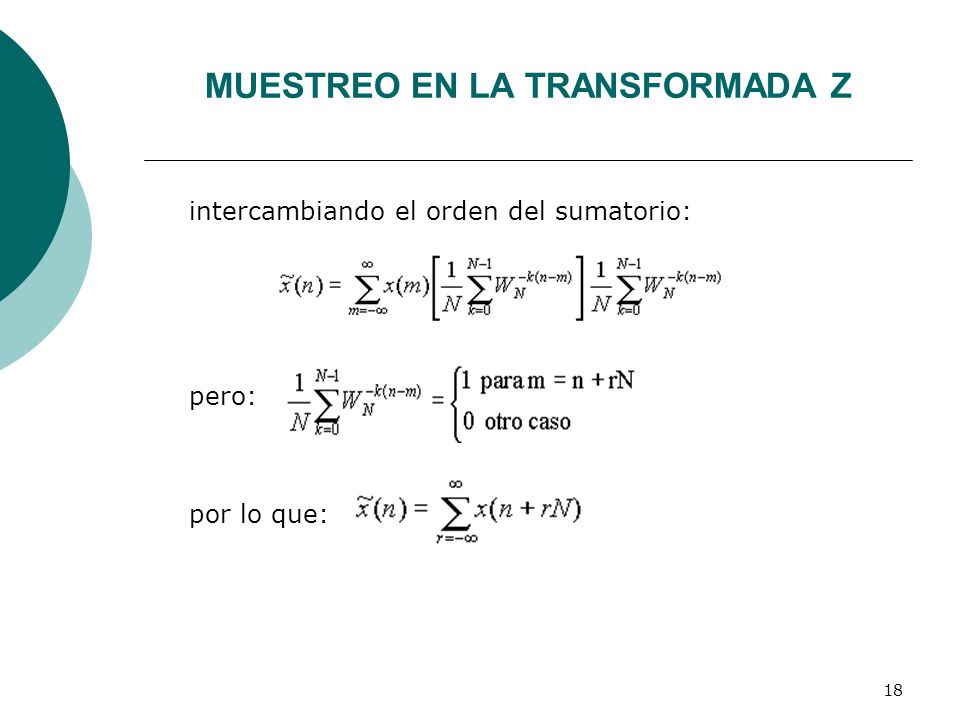

18 MUESTREO EN LA TRANSFORMADA Z
intercambiando el orden del sumatorio: pero: por lo que:

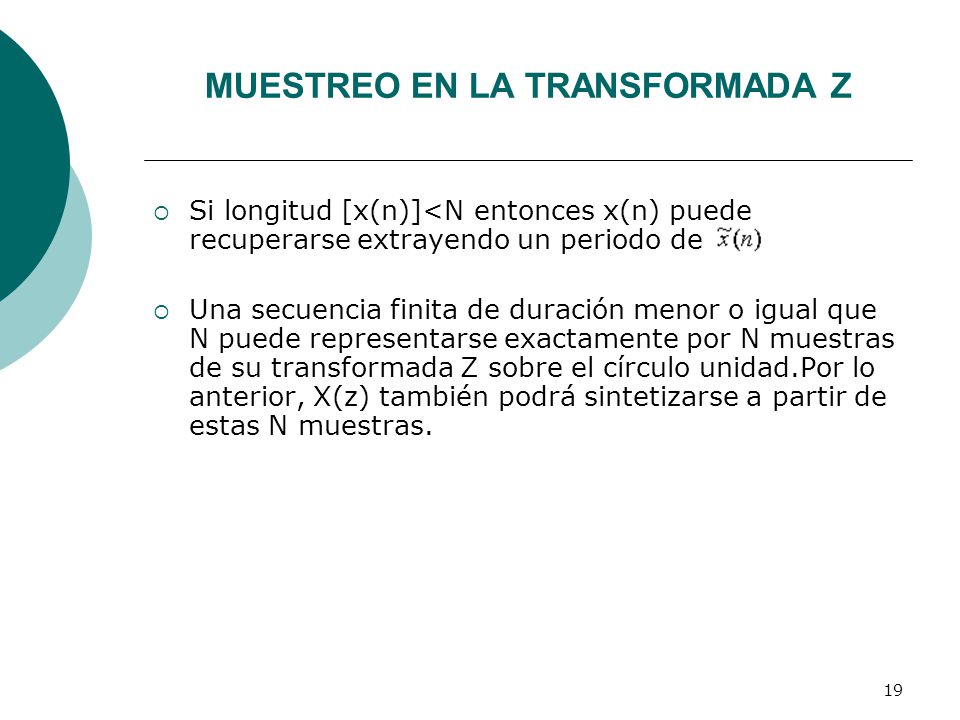

19 MUESTREO EN LA TRANSFORMADA Z
Si longitud [x(n)]<N entonces x(n) puede recuperarse extrayendo un periodo de  Una secuencia finita de duración menor o igual que N puede representarse exactamente por N muestras de su transformada Z sobre el círculo unidad.Por lo anterior, X(z) también podrá sintetizarse a partir de estas N muestras.

20 MUESTREO EN LA TRANSFORMADA Z
Relación entre la duración M de una secuencia y el número de muestras N en el espectro. cuando N<M ocurre el efecto de aliasing. El subrayado indica una secuencia producida por DFT inversa:

21 REPRESENTACIÓN DE SECUENCIAS DE DURACIÓN FINITA: LA DFT
Los resultados anteriores sugieren dos puntos de vista orientados a la representación de Fourier de secuencias de duración finita: 1. Representar una secuencia de duración finita N por una secuencia periódica de periodo N y considerar su representación como un periodo del DSF de la secuencia periódica. 2. Representar una secuencia de duración finita N

22 REPRESENTACIÓN DE SECUENCIAS DE DURACIÓN FINITA: LA DFT
TRANSFORMADA DISCRETA DE FOURIER DFT: IDFT:

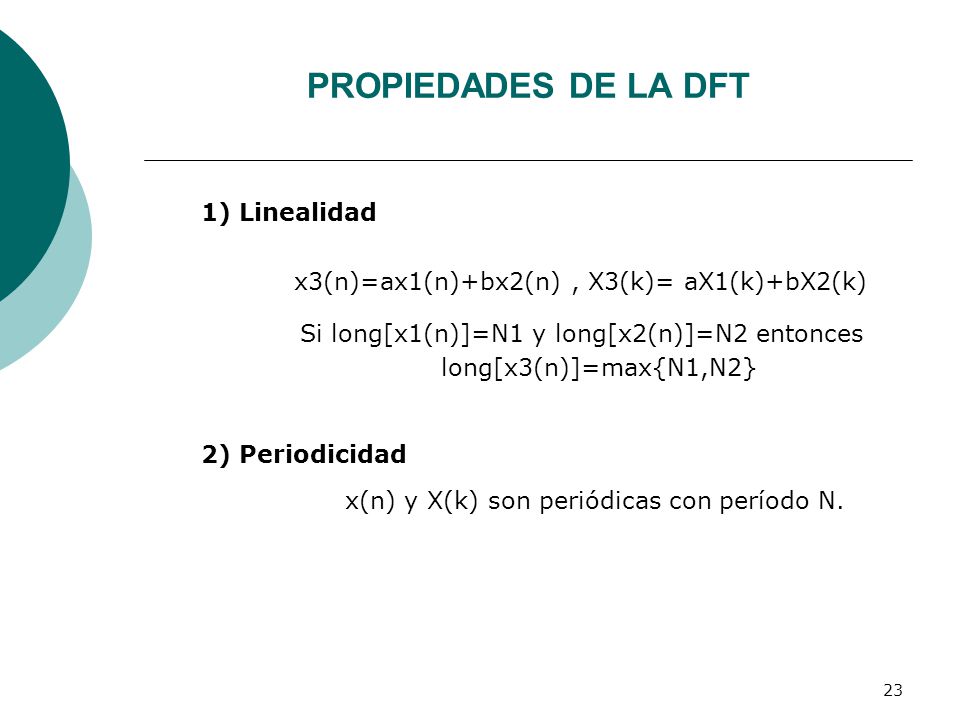

23 PROPIEDADES DE LA DFT 1) Linealidad
           x3(n)=ax1(n)+bx2(n) , X3(k)= aX1(k)+bX2(k) Si long[x1(n)]=N1 y long[x2(n)]=N2 entonces long[x3(n)]=max{N1,N2} 2) Periodicidad        x(n) y X(k) son periódicas con período N.

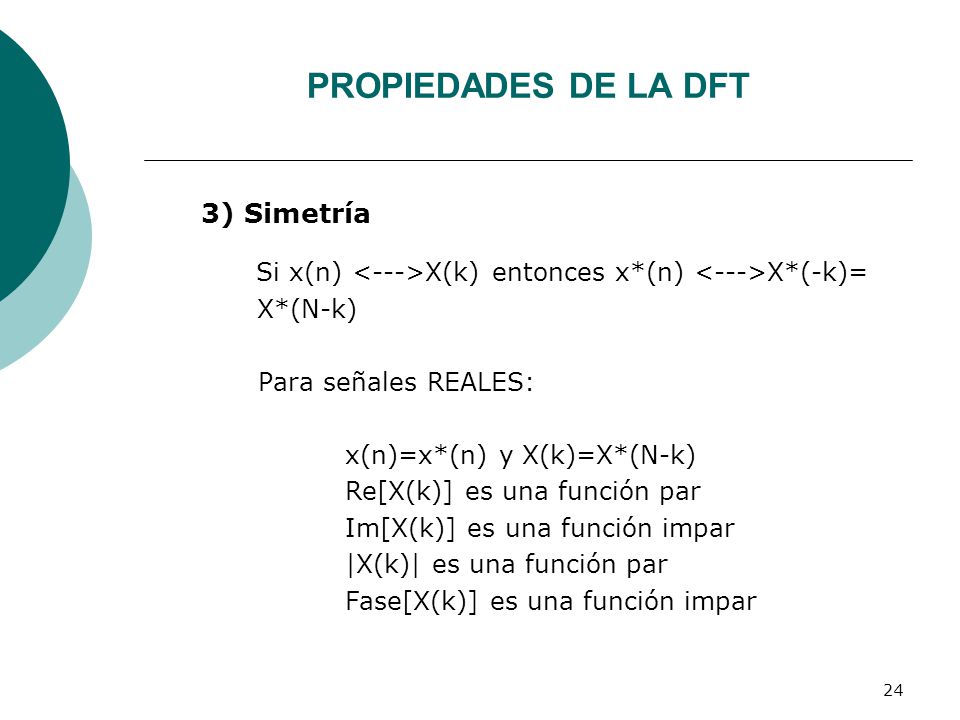

24 PROPIEDADES DE LA DFT 3) Simetría
      Si x(n) <--->X(k) entonces x*(n) <--->X*(-k)= X*(N-k)   Para señales REALES:         x(n)=x*(n) y X(k)=X*(N-k)         Re[X(k)] es una función par         Im[X(k)] es una función impar         |X(k)| es una función par        Fase[X(k)] es una función impar

25 PROPIEDADES DE LA DFT 4) Desplazamiento Circular de una secuencia
Sea x(n) <---> X(k), ¿ Cuál será el x1(n) <---> X(k)e-j2pkm/N ? Interpretación de la DFT como un período de la DSF.

26 PROPIEDADES DE LA DFT 5) Convolución Circular
Sean dos secuencias de longitud N x1(n) y x2(n) con DFTs X1(k) y X2(k). ¿Cuál será la x3(n) cuya DFT es X3(k)=X1(k)X2(k)?

27 PROPIEDADES DE LA DFT 5) Convolución Circular Es decir, x3(n) será un periodo de la convolución de las secuencias periódicas  , correspondientes a x1(n) y x2(n) respectivamente. x3(n)=x1(n)(~)x2(n) <---> X3(k)=X1(k)X2(k)

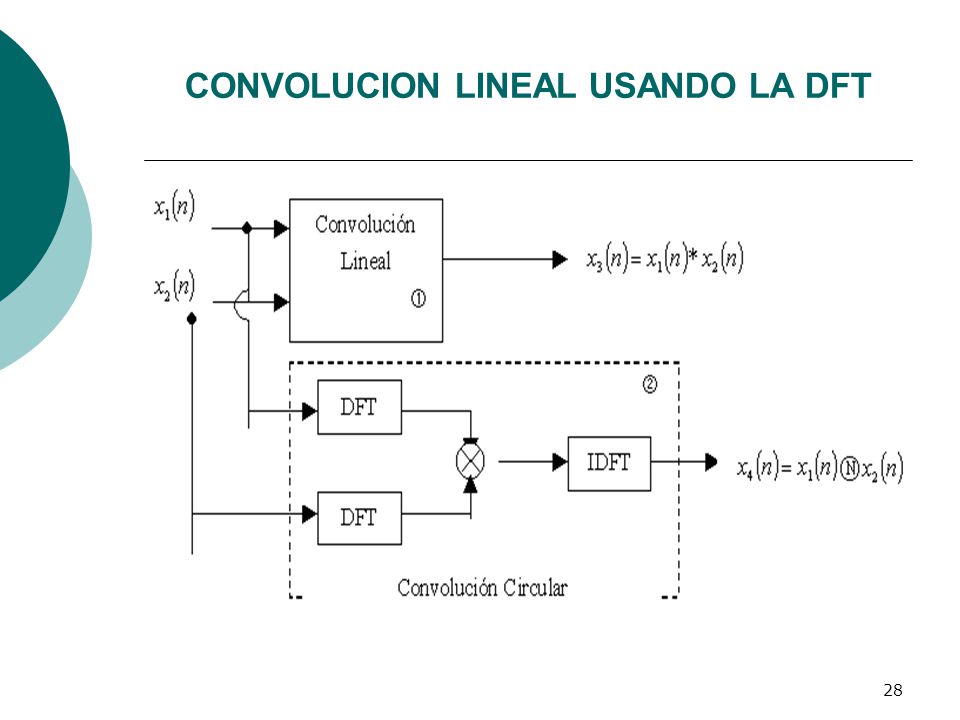

28 CONVOLUCION LINEAL USANDO LA DFT

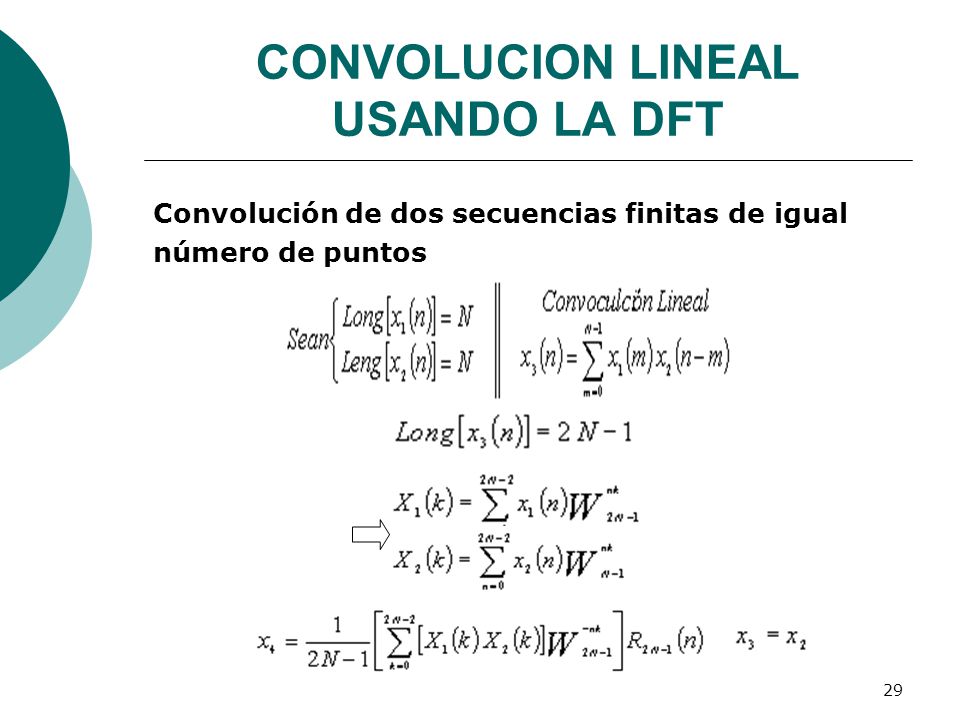

29 CONVOLUCION LINEAL USANDO LA DFT
Convolución de dos secuencias finitas de igual número de puntos

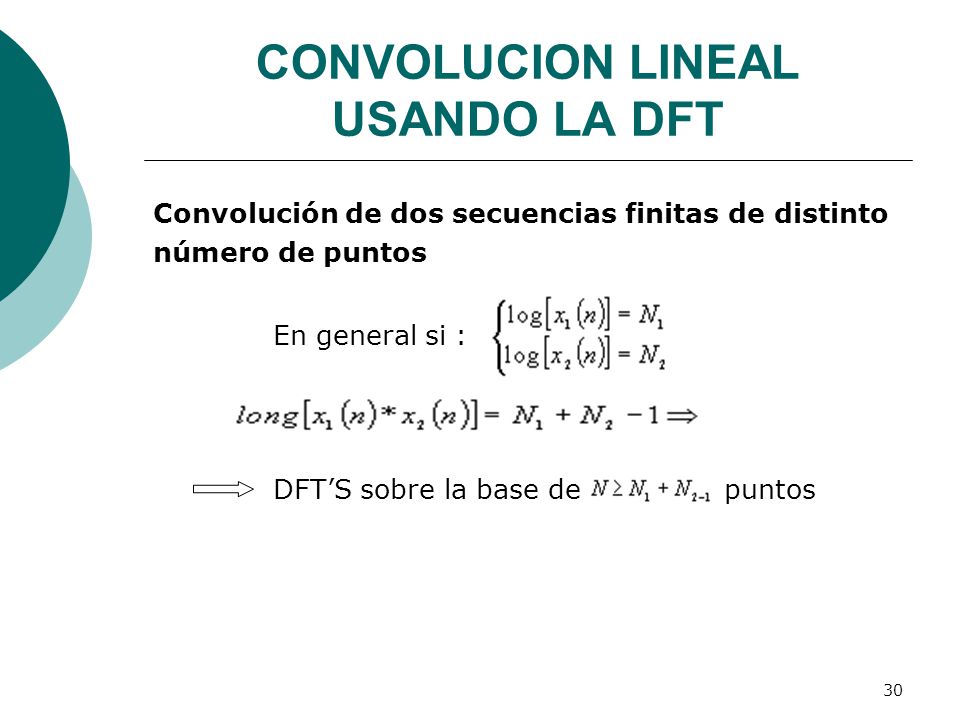

30 CONVOLUCION LINEAL USANDO LA DFT
Convolución de dos secuencias finitas de distinto número de puntos En general si : DFT’S sobre la base de puntos

31 CONVOLUCION LINEAL USANDO LA DFT
Convolución de una secuencia finita con otra de un número indefinido de puntos

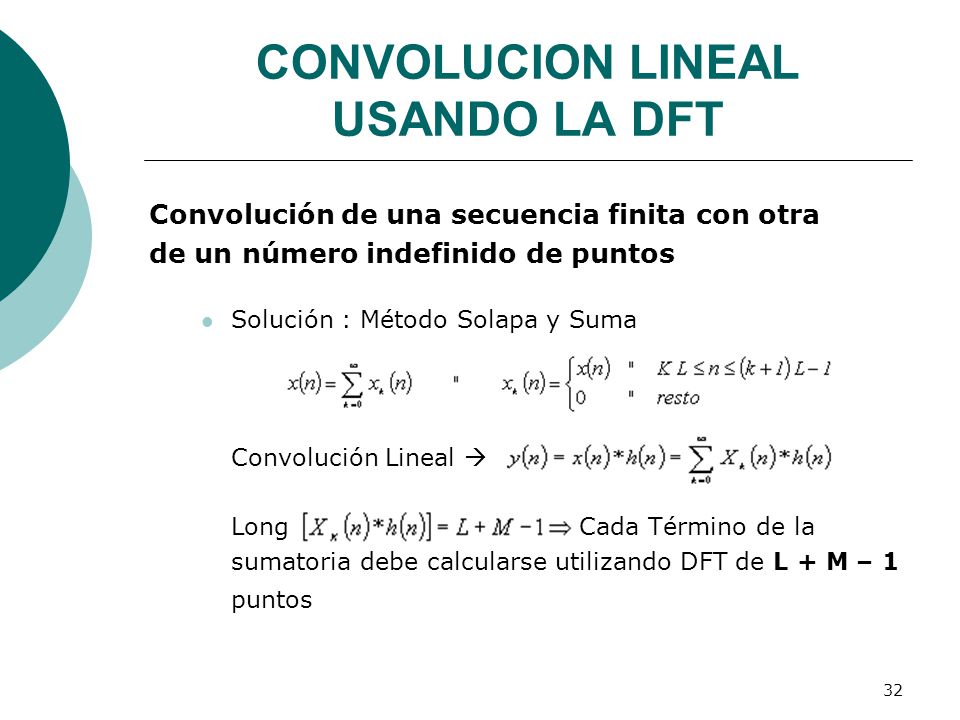

32 CONVOLUCION LINEAL USANDO LA DFT
Convolución de una secuencia finita con otra de un número indefinido de puntos Solución : Método Solapa y Suma Convolución Lineal  Long Cada Término de la sumatoria debe calcularse utilizando DFT de L + M – 1 puntos

33 CONVOLUCION LINEAL USANDO LA DFT
Convolución de una secuencia finita con otra de un número indefinido de puntos Solución : Método Solapa y Guarda

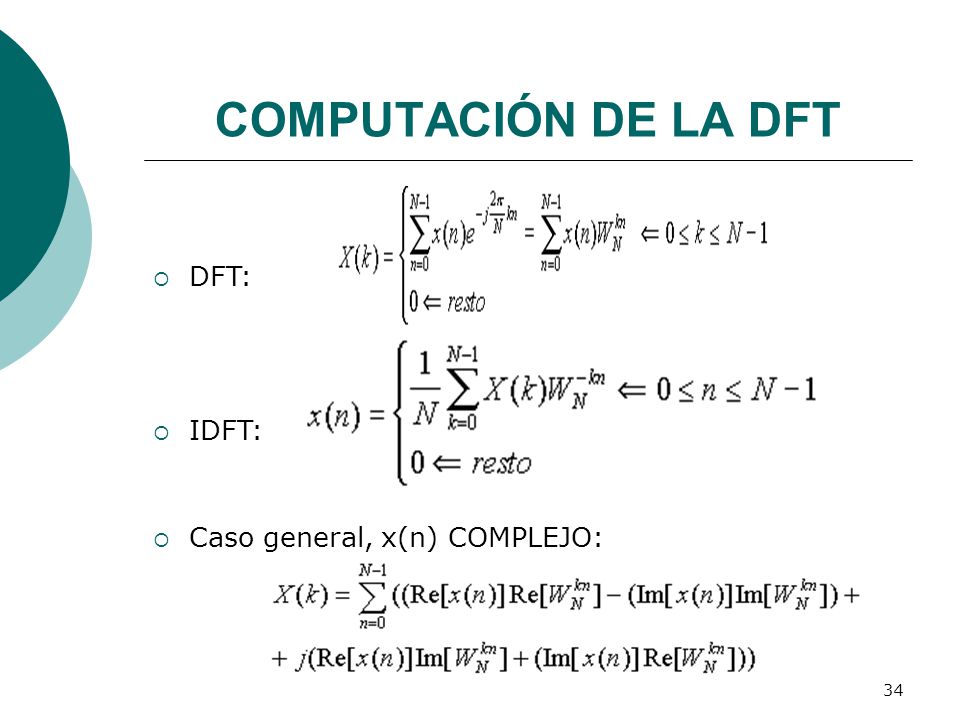

34 COMPUTACIÓN DE LA DFT DFT: IDFT: Caso general, x(n) COMPLEJO:

35 Operaciones complejas
COMPUTACIÓN DE LA DFT TOTAL DE OPERACIONES Para cada X(k) Todos los X(k) Productos Sumas Operaciones complejas N N-1 N2 N(N-1) Operaciones reales 4N 4N-2 4N2 N(4N-2)

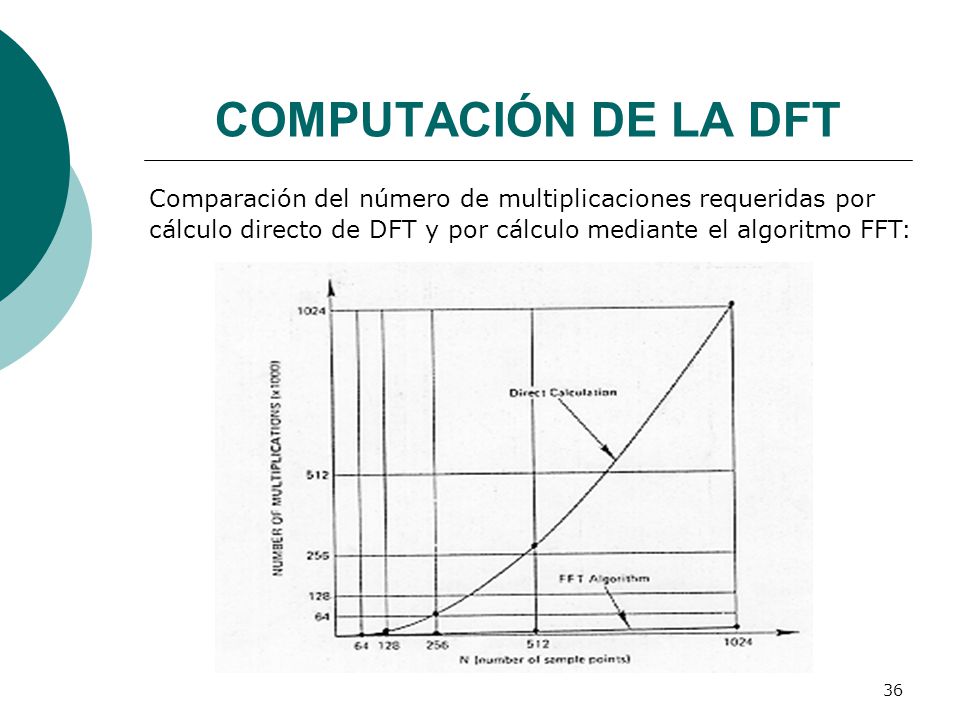

36 COMPUTACIÓN DE LA DFT Comparación del número de multiplicaciones requeridas por cálculo directo de DFT y por cálculo mediante el algoritmo FFT:

37 COMPUTACIÓN DE LA DFT PROPIEDAD DE SIMETRIA DE LOS :

38 COMPUTACIÓN DE LA DFT Explicación intuitiva Secuencias reales:

39 COMPUTACIÓN DE LA DFT Explicación intuitiva
Para N=8, Términos k Términos k+N/2

40 COMPUTACIÓN DE LA DFT Explicación intuitiva

41 COMPUTACIÓN DE LA DFT Explicación intuitiva

42 ALGORITMOS FFT DE DECIMANCIÓN EN EL TIEMPO
Descomponen x(n) en subsecuencias sucesivamente más pequeñas Aprovechan la simetria y periodicidad de los Caso general, N=2v y v entero.

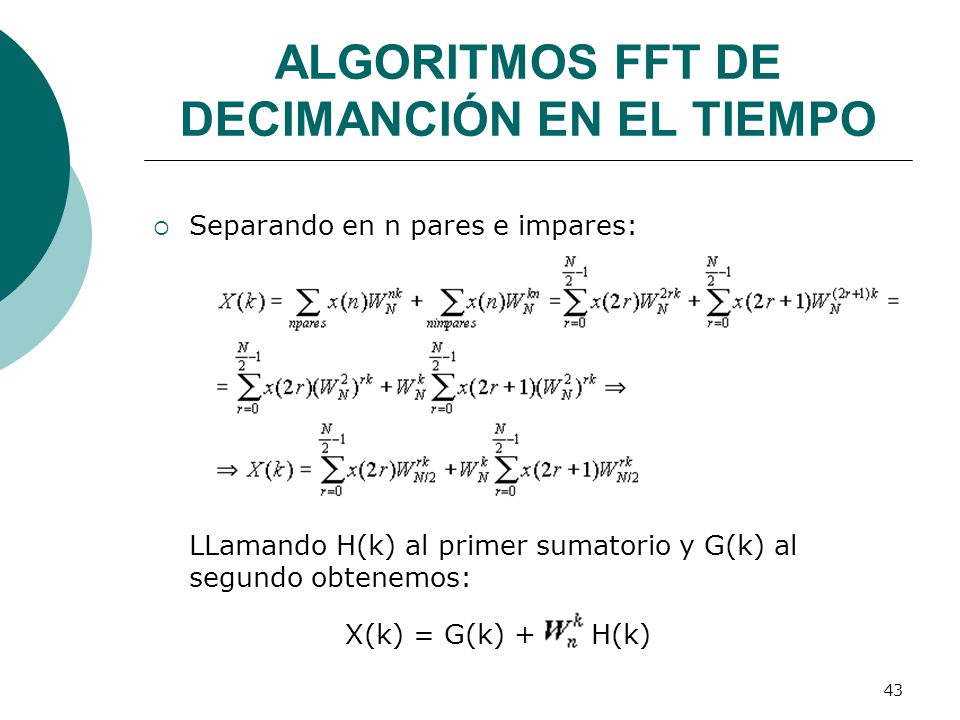

43 ALGORITMOS FFT DE DECIMANCIÓN EN EL TIEMPO
Separando en n pares e impares: LLamando H(k) al primer sumatorio y G(k) al segundo obtenemos: X(k) = G(k) +  H(k)

44 ALGORITMOS FFT DE DECIMANCIÓN EN EL TIEMPO
Realizando un proceso análogo de partición con G(k) y H(k) obtenemos: y así sucesivamente … En el caso general de N=2v se precisa de p=log2N etepas de computación como las comentadas.
