LÍNEA DE INTERCONEXIÓN ELÉCTRICA CASANARE - VICHADA

Presentación del tema: "LÍNEA DE INTERCONEXIÓN ELÉCTRICA CASANARE - VICHADA"— Transcripción de la presentación:

1 LÍNEA DE INTERCONEXIÓN ELÉCTRICA CASANARE - VICHADA
Marzo 3 de 2014 LÍNEA DE INTERCONEXIÓN ELÉCTRICA CASANARE - VICHADA

2 LÍNEA INTERCONEXIÓN ELÉCTRICA CASANARE - VICHADA
CONTRATO FAZNI No

3 OBJETO CONTRATO Asistencia Técnica para la Administración General y ejecución de Recursos del FAZNI y SGR asignados a la construcción del Proyecto "Línea de Interconexión Eléctrica a 115 KV Casanare y Vichada y Subestaciones asociadas"

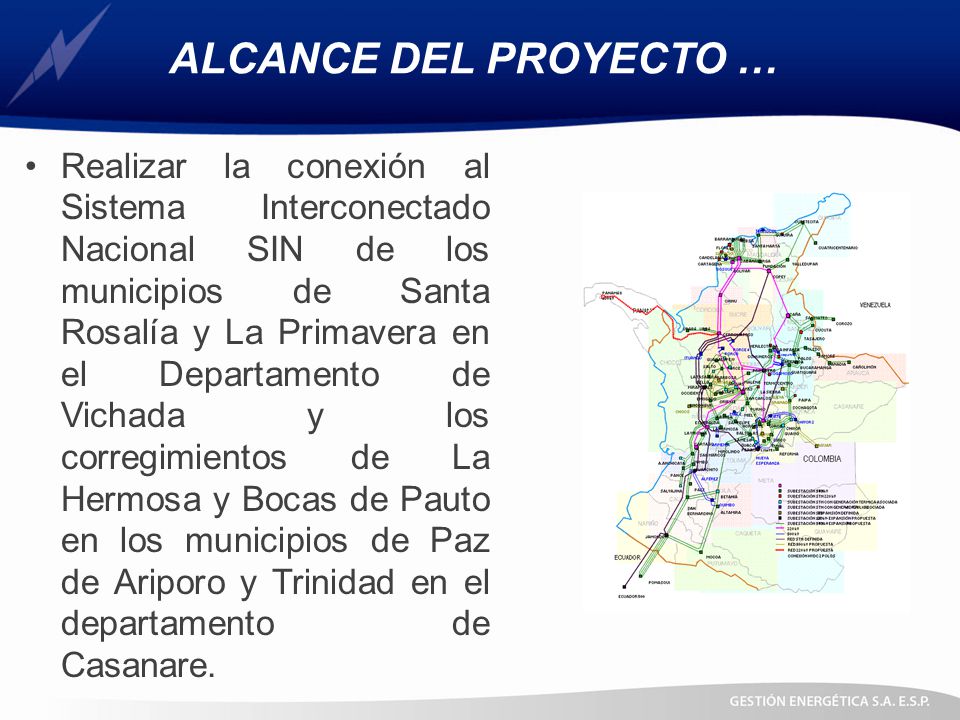

4 ALCANCE DEL PROYECTO … Realizar la conexión al Sistema Interconectado Nacional SIN de los municipios de Santa Rosalía y La Primavera en el Departamento de Vichada y los corregimientos de La Hermosa y Bocas de Pauto en los municipios de Paz de Ariporo y Trinidad en el departamento de Casanare.

5 ALCANCE DEL PROYECTO Repotencialización de las líneas que llevan el servicio de energía eléctrica a San Luis de Palenque y Trinidad en el departamento de Casanare. Construcción de cuatro (4) subestaciones y la ampliación de dos (2) más.

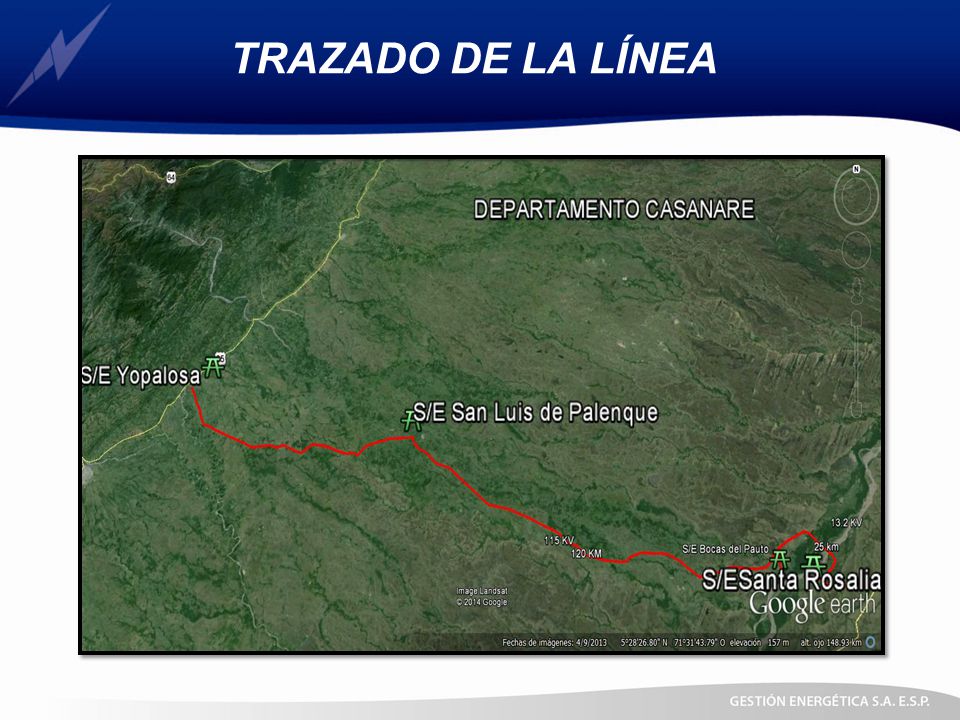

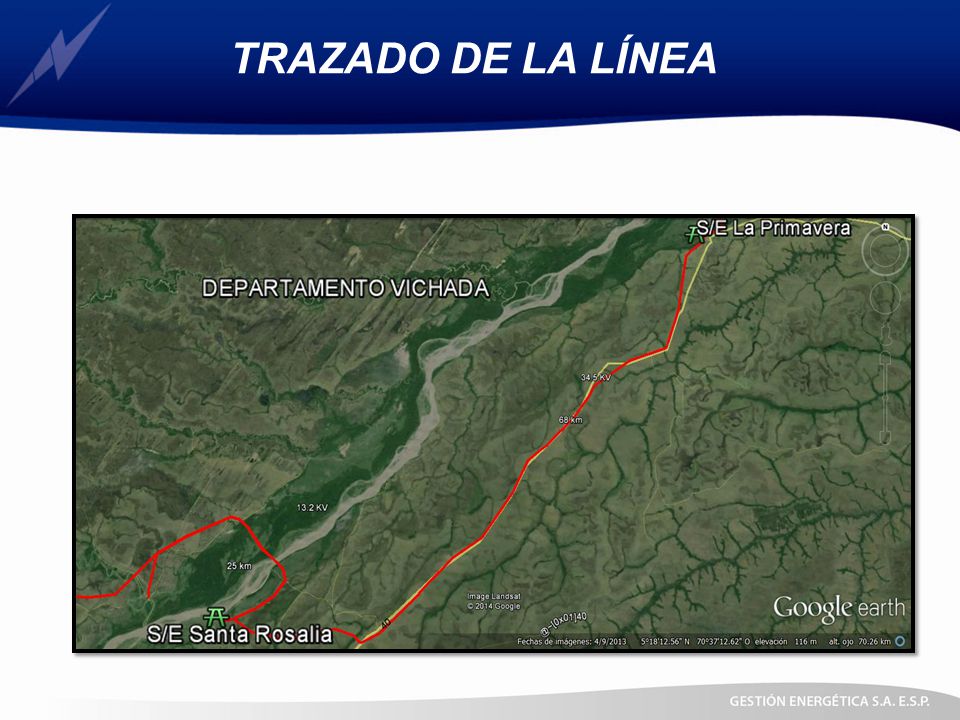

6 TRAZADO DE LA LÍNEA

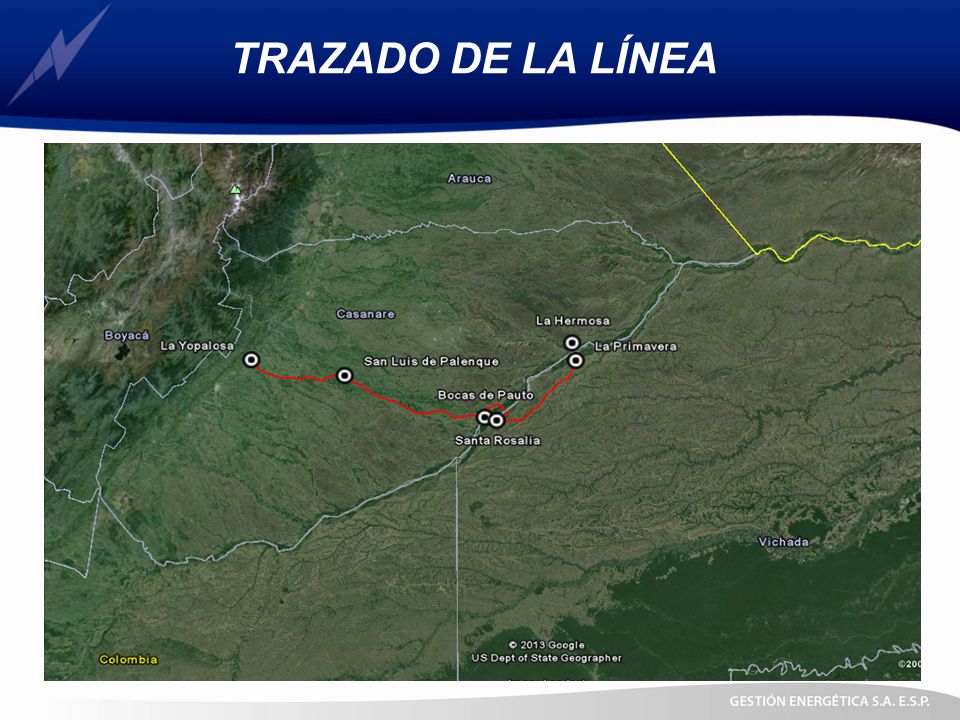

7 TRAZADO DE LA LÍNEA

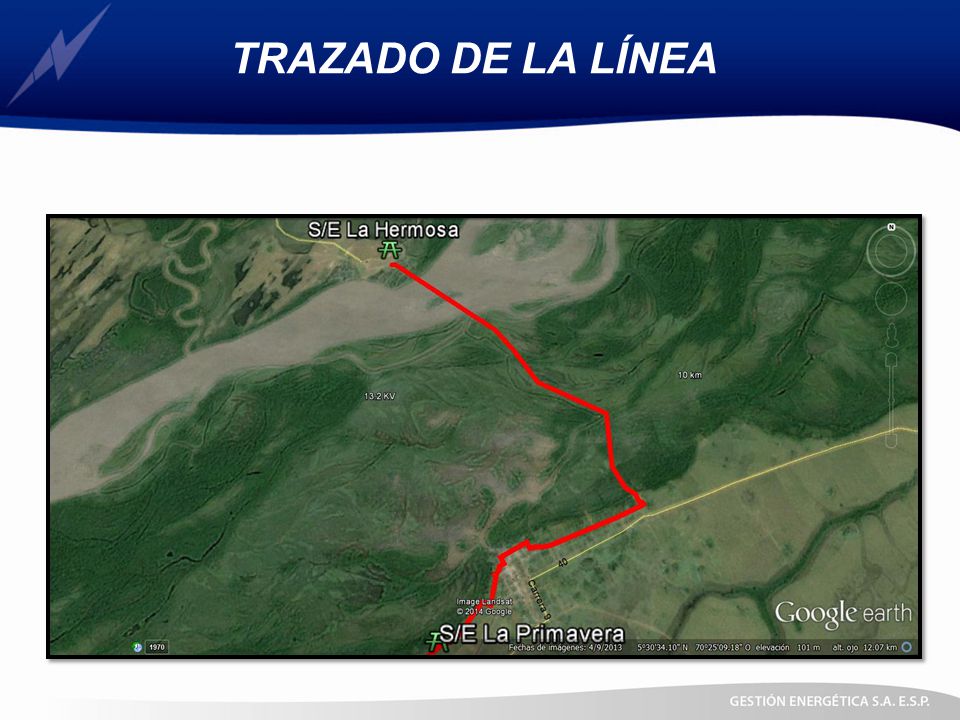

8 TRAZADO DE LA LÍNEA

9 TRAZADO DE LA LÍNEA

10 TRAZADO DE LA LÍNEA

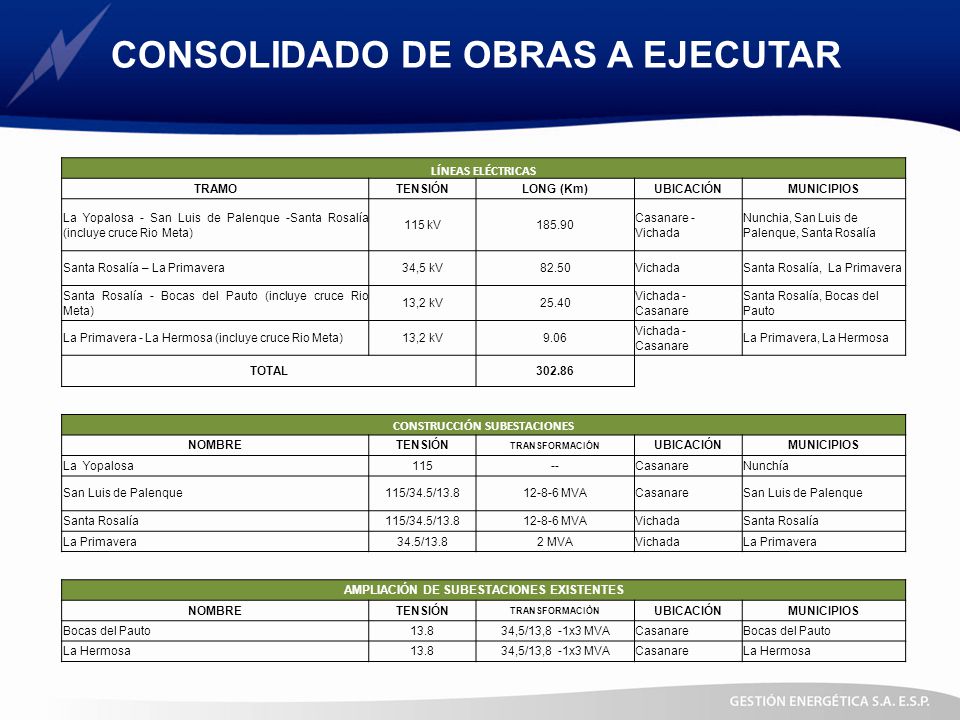

11 CONSOLIDADO DE OBRAS A EJECUTAR
LÍNEAS ELÉCTRICAS TRAMO TENSIÓN LONG (Km) UBICACIÓN MUNICIPIOS La Yopalosa - San Luis de Palenque -Santa Rosalía (incluye cruce Rio Meta) 115 kV 185.90 Casanare - Vichada Nunchia, San Luis de Palenque, Santa Rosalía Santa Rosalía – La Primavera 34,5 kV 82.50 Vichada Santa Rosalía, La Primavera Santa Rosalía - Bocas del Pauto (incluye cruce Rio Meta) 13,2 kV 25.40 Vichada - Casanare Santa Rosalía, Bocas del Pauto La Primavera - La Hermosa (incluye cruce Rio Meta) 9.06 La Primavera, La Hermosa TOTAL 302.86 CONSTRUCCIÓN SUBESTACIONES NOMBRE TRANSFORMACIÓN La Yopalosa 115 -- Casanare Nunchía San Luis de Palenque 115/34.5/13.8 MVA Santa Rosalía La Primavera 34.5/13.8 2 MVA AMPLIACIÓN DE SUBESTACIONES EXISTENTES TRANSFORMACIÒN Bocas del Pauto 13.8 34,5/13,8 -1x3 MVA La Hermosa

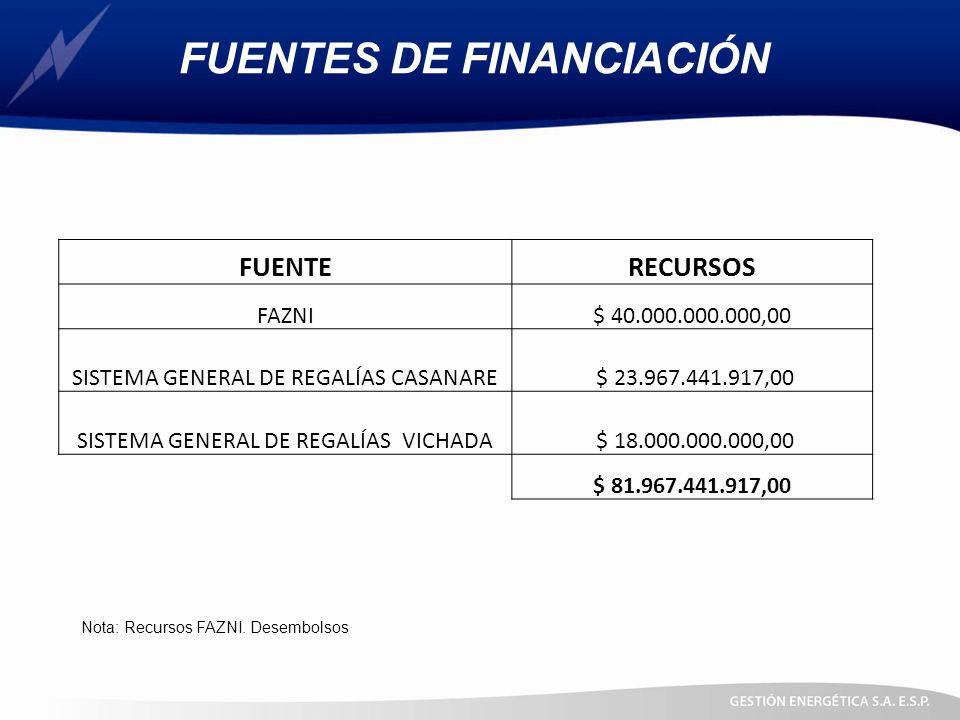

12 FUENTES DE FINANCIACIÓN
RECURSOS FAZNI $ ,00 SISTEMA GENERAL DE REGALÍAS CASANARE $ ,00 SISTEMA GENERAL DE REGALÍAS VICHADA $ ,00 $ ,00 Nota: Recursos FAZNI. Desembolsos

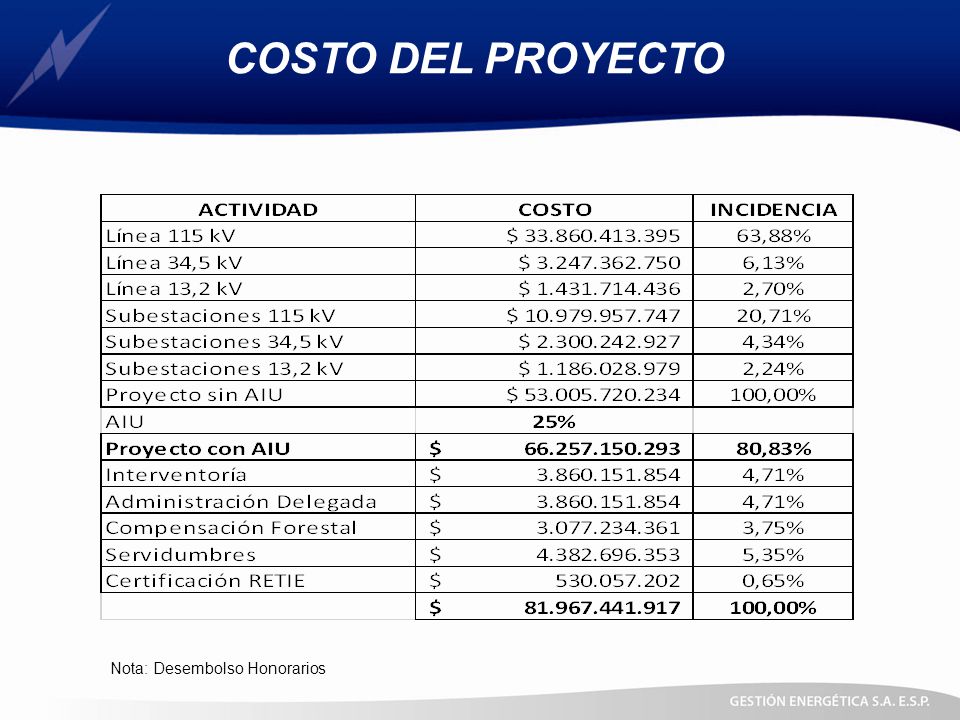

13 COSTO DEL PROYECTO Nota: Desembolso Honorarios

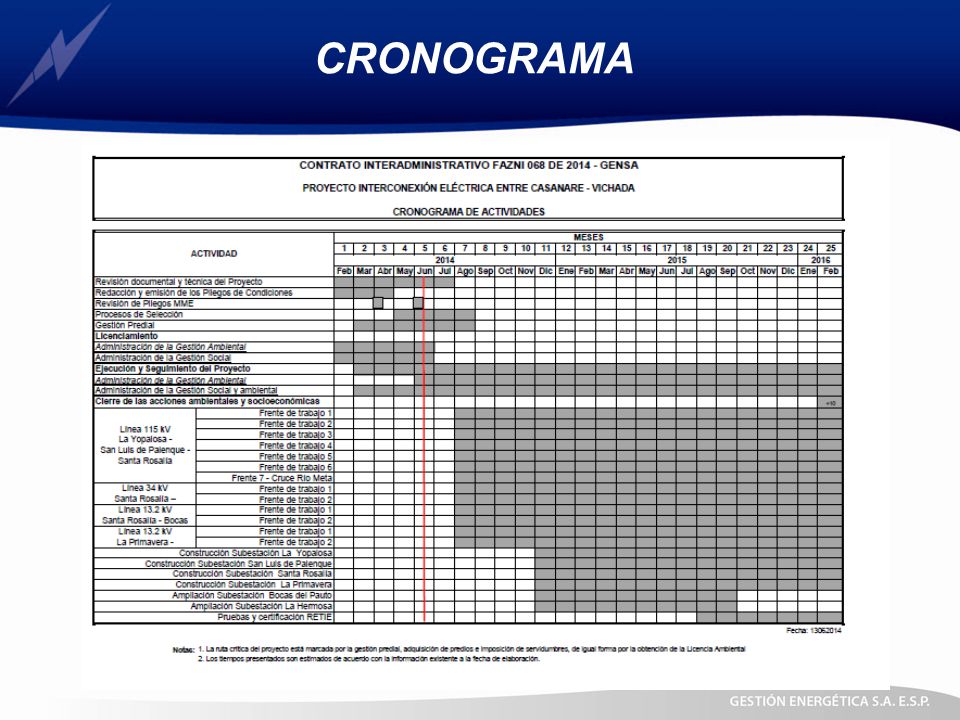

14 CRONOGRAMA
