1 Chaveta Pieza metálica de forma prismática, recta  o ligeramente disminuida, que se emplea para ensamblar dos elementos coaxiales. Puede ser transversal o longitudinal.

2 Clasificación Chavetas Longitudinales Chavetas Transversales
Son piezas de acero en forma de lengüetas en secciones variadas, colocadas entre las piezas paralelamente al eje de las mismas, cuando estas deben ejecutar solidariamente un movimiento de rotación y por lo tanto deben resistir el momento de torsión correspondiente. Chavetas Transversales Son piezas de acero de sección rectangular, que se colocan transversalmente a la dirección del movimiento rectilíneo que deben ejecutar las piezas que unen entre si; por lo tanto, ella sufren esfuerzos de corte y de flexión.

3 Tipos de Chaveta Chaveta con disminución Chaveta de talón
Chaveta deslizante Chaveta disminuida encastrada Chaveta encastrada Chaveta hueca Chaveta longitudinal Chaveta paralela

4 Chaveta paralela con tornillo
Chaveta paralela corredera Chaveta paralela no corredera Chaveta paralela sin tornillo Chaveta redonda Chaveta sin disminución Chaveta solidaria Chaveta tangencial Chaveta transversal

5 Distribución de esfuerzos en una chaveta sobre un eje

6 Fallas en las Chavetas En los cuerpos sometidos a esfuerzos torsionales es típico que los materiales dúctiles fallen por corte, en sus fibras internas, y en los materiales esforzados a compresión, por lo regular fallan por aplastamiento de su estructura y se flambean en debido a su relación ancho/altura.

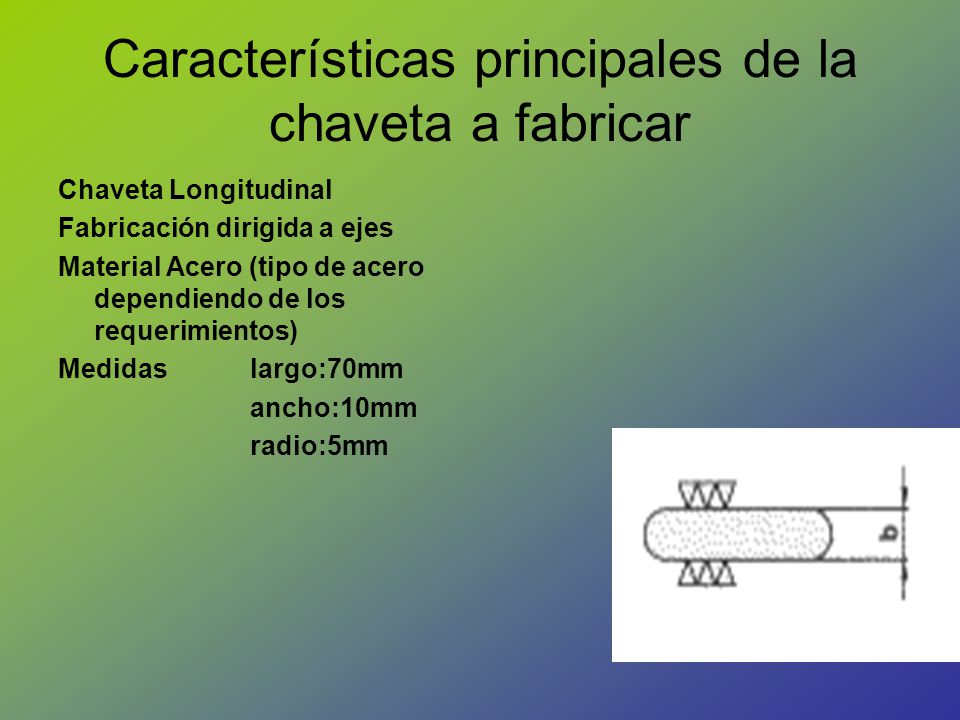

7 Características principales de la chaveta a fabricar
Chaveta Longitudinal Fabricación dirigida a ejes Material Acero (tipo de acero dependiendo de los requerimientos) Medidas largo:70mm ancho:10mm radio:5mm
