1 MAMOGRAFÍA Universidad de los Andes
Instituto Universitario Tecnológico de Ejido Escuela de Medicina Tecnología Radiológica Médica MAMOGRAFÍA Integrantes: Miguel Páez José Bonilla Daniel Durán

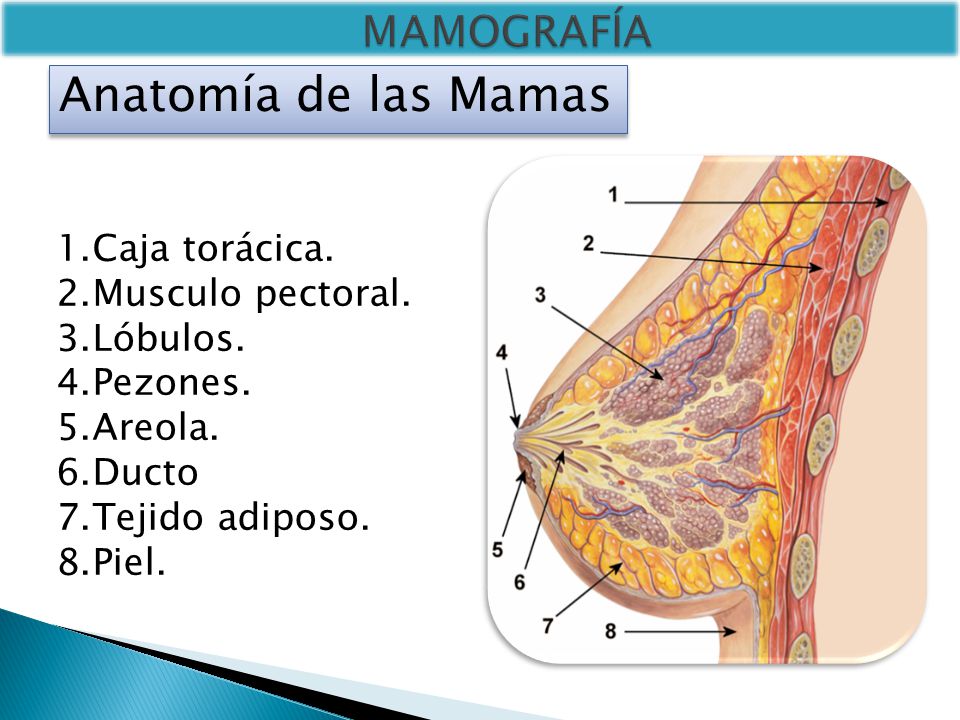

2 Anatomía de las Mamas MAMOGRAFÍA Caja torácica. Musculo pectoral.
Lóbulos. Pezones. Areola. Ducto Tejido adiposo. Piel.

3 MAMOGRAFÍA MAMOGRAFÍA CONCEPTO CLASIFICACIÓN RESEÑA HISTORICA

4 CLASIFICACIÓN Pesquisa: MAMOGRAFÍA
Se utiliza para detectar cambios en el seno en mujeres que no presentan signos o síntomas de CA de seno. Generalmente se requieren dos radiografías de cada seno.

5 CLASIFICACIÓN Diagnóstica: MAMOGRAFÍA
Una mamografía de diagnóstico es una radiografía del seno que se usa para diagnosticar cambios anormales en el seno.

6 RESEÑA HISTÓRICA MAMOGRAFÍA
En 1960 Robert L. Egan describe el alto miliamperage –bajo kilovoltaje usando películas industriales y en 1963 el Cáncer Control Program del servicio público de enfermedad de EEUU, informa de la utilidad y la reproductividad de la mamografía. En 1965 Charles Gros (Estrasburgo) junto con CGR diseña el primer prototipo de senógrafo con ánodo de molibdeno En el Health Insurance Plan (HIP) patrocina en Nueva York el primer screening En empieza el screening de cáncer de mama en Suecia

7 RESEÑA HISTÓRICA MAMOGRAFÍA
En 1991, el Instituto Nacional de Cáncer de Estados Unidos patrocino un panel de expertos para revisar el desarrollo de nuevas tecnologías para la detección precoz del CA de mama. En se desarrollo el primer prototipo de mamógrafo digital En enero de 2000, General Electric fue el primer fabricante en ser aprobado por la Food and Drug Administration (FDA), con el senógrafo 2000D; seguido por Fischer Imaging,

8 MAMÓGRAFO MAMOGRAFÍA Creado por Gros en 1963, (Le Senographe I)
El primero: Mismo principio Innovación = mejores resultados +beneficios En la actualidad:

9 PARTES DEL MAMÓGRAFO MAMOGRAFÍA Estativo Porta Film Generador
Pantalla Antidifusora Tubo Magnificación Compresión Técnica de procesado

10 MAMOGRAFÍA PARTES DEL MAMÓGRAFO

11 MAMOGRAFÍA PARTES DEL MAMÓGRAFO

12 MAMOGRAFÍA PARTES DEL MAMÓGRAFO

13 MAMOGRAFÍA PARTES DEL MAMÓGRAFO

14 PREPARACIÓN DEL PACIENTE
MAMOGRAFÍA PREPARACIÓN DEL PACIENTE • Desnudarse de cintura para arriba y que se ponga una bata (abertura hacia adelante). • Retirarse todos los objetos metálicos, sujetador, desodorante y maquillaje • Preguntar si la mamografía es de revisión o no • Explorar visualmente las mamas y apuntar cualquier anomalía que veamos (cicatrices, lunares, manchas, etc.)

15 INDICACIONES MAMOGRAFÍA Pacientes mayores de 35 años.
Pacientes con antecedentes de CA de mama. Mamas grandes difíciles de examinar . Preoperatorio de toda paciente a realizar mamoplastia.

16 INDICACIONES MAMOGRAFÍA
Cambios en la mama que hayan justificado biopsias previas. Pacientes con metástasis de un tumor primario oculto Tumores palpables y lesiones de la mama a de ganglios linfáticos regionales Cambios en el aspecto de la mama sin lesión palpable Pacientes con CA de mama tratado

17 PROYECCIONES MAMOGRAFÍA Estándar o de rutina:
Proyección cráneo - caudal Tubo a 0°. Colocar la mama en el porta chasis y elevarla lo suficiente. Esta proyección permite observar toda la mama, salvo la región mas externa

18 PROYECCIONES MAMOGRAFÍA Estándar o de rutina:
Proyección oblicua externa Tubo inclinado 60° (puede ser variable entre 30° y 60° dependiendo de la morfología del paciente). Colocar la mama en el porta chasis. Esta proyección permite observar toda la mama, la prolongación axilar y la parte de la región axilar

19 PROYECCIONES MAMOGRAFÍA Adicionales: Proyección axilar
Proyección media lateral estricta Proyección cráneo caudal externa exagerada (Nota: Realizar el disparo, con la respiración suspendida)

20 MAMOGRAFIA DIGITALIZADA
MAMOGRAFÍA MAMOGRAFIA DIGITALIZADA Estudio mamográfico que sigue el mismo principio de la mamografía convencional, sólo que en este se incorpora los chasis con pantalla de fosforo con lectura digital, el cual permite obtener una imagen digitalizada de las mamas.

21 MAMOGRAFIA DIGITALIZADA MAMOGRAFÍA DIGITAL

22 MAMOGRAFÍA DIGITAL MAMOGRAFÍA Aprobada por la FDA desde el año 2000.
Procedimiento que utiliza métodos digitales para la obtención y registro de las imágenes a través de soportes de imagen digital, tales como monitores, cámaras, lectores e impresoras. Aprobada por la FDA desde el año 2000.

23 MAMOGRAFÍA MAMOGRAFÍA DIGITAL

24 MAMOGRAFÍA DIGITAL: Ventajas
La rapidez (en 5 segundos se obtiene la imagen). El rango dinámico (16 veces más tonos de grises). Posibilidades de manipulación de la imagen (variar tonos, intensidades, contrastes y añadir o quitar elementos) cuyo resultado es el de obtener un estudio más completo.

25 MAMOGRAFÍA DIGITAL: Ventajas
La posibilidad de almacenar las imágenes. El envío por la red o posibilidad de consulta a distancia en cualquier lugar. La irradiación es de un 20 a 80% menor que con la analógica.

26 MAMOGRAFÍA EN MAMAS CON IMPLANTE
También se deben de realizar mamografías igual que otras mujeres sin prótesis. Es más difícil ver las mamografías Es importante hacer saber al establecimiento acerca de los implantes de senos cuando se hace la cita para la mamografía. Es posible que los implantes oculten algo de tejido del seno

27 MAMOGRAFÍA MAMOGRAFÍA EN MAMAS CON IMPLANTE

28 MAMOGRAFÍA

29 MAMOGRAFÍA

30 MAMOGRAFÍA

31 GRACIAS POR SU ATENCION

32 PARTES DEL MAMÓGRAFO MAMOGRAFÍA Estativo
Casi todos tienen el mismo aspecto Vertical Poseen un brazo porta tubo móvil. La distancia entre foco y la mama : 60 cm

33 PARTES DEL MAMÓGRAFO MAMOGRAFÍA Generador Alta frecuencia
Reducen el tiempo de exposición

34 PARTES DEL MAMÓGRAFO MAMOGRAFÍA Tubo Ánodo rotatorio de molibdeno.
Dos focos: 0,3 mm (estándar) - 0,1mm proyecciones ampliadas. Algunos tienen triple filtración: molibdeno, rodio y aluminio. Técnicas bajas, de 25 a 30 kv.

35 PARTES DEL MAMÓGRAFO MAMOGRAFÍA Complejo portafilm - película
Acepta dos formatos: 18 x x 30 Una sola pantalla reforzadora Película: de alta definición, emulsionado por una sola cara, con una sal argéntica de granulación fina

36 PARTES DEL MAMÓGRAFO MAMOGRAFÍA Técnica de procesado
La procesadora debe contar con las condiciones óptimas en cuanto a temperatura y tiempo de revelado: De 35 a 37 °C, y de 90 a 120 seg.
