1 1 Programa P.A.L.M. Microdisector Laser Tutorial 2/3 Tutorial 2/3 BARRA DE HERRAMIENTAS BARRA DE HERRAMIENTAS

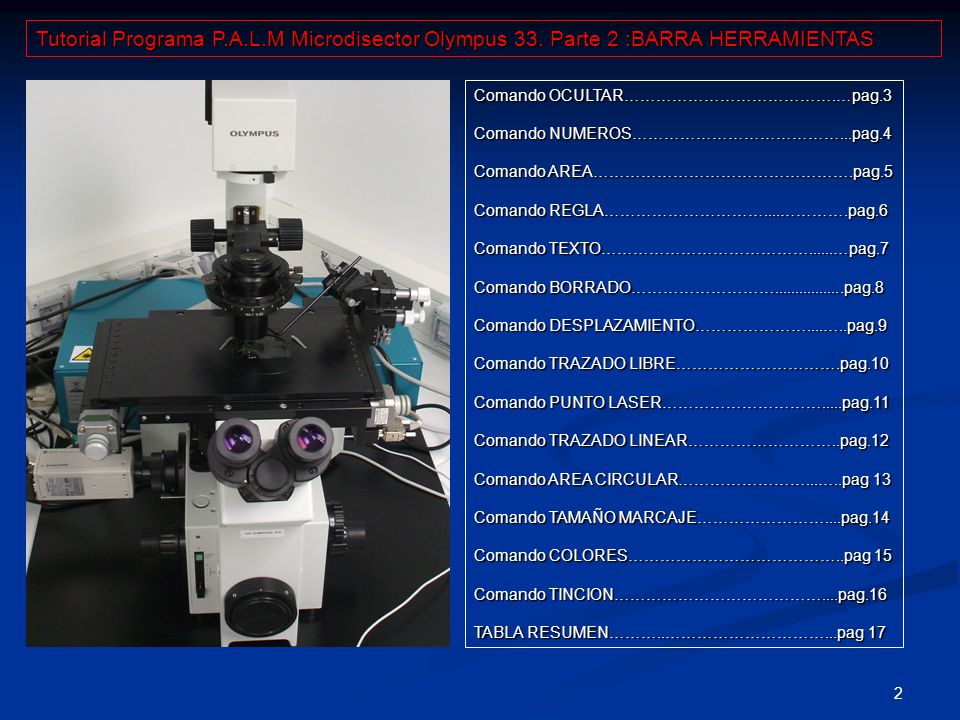

2 2 Tutorial Programa P.A.L.M Microdisector Olympus 33. Parte 2 :BARRA HERRAMIENTAS Comando OCULTAR………………………………….…pag.3 Comando NUMEROS…………………………………...pag.4 Comando AREA………………………………………….pag.5 Comando REGLA…………………………....………….pag.6 Comando TEXTO…………………………………......…pag.7 Comando BORRADO……………………….................pag.8 Comando DESPLAZAMIENTO…………………....…..pag.9 Comando TRAZADO LIBRE………………………….pag.10 Comando PUNTO LASER………………………….....pag.11 Comando TRAZADO LINEAR………………………..pag.12 Comando AREA CIRCULAR……………………...…..pag 13 Comando TAMAÑO MARCAJE……………………....pag.14 Comando COLORES…………………………………..pag 15 Comando TINCION…………………………………....pag.16 TABLA RESUMEN………..…………………………...pag 17

3 3 Comando “Ocultar”.Permite ocultar las imágenes,puntos y zonas marcadas sobre la muestra en pantalla. Sólo desaparecen temporalmente, todas las figuras reaparecen en la misma posición cuando se desactiva. Comando “ OCULTAR”

4 4 Comando“ NUMEROS” Comando “Numeros”.Permite numerar todos los puntos y figuras introducidos en pantalla para la acción del láser. La numeración se realiza de forma secuencial,siguiendo el orden en que los puntos y figuras son introducidos en pantalla.

5 5 Comando “AREA” Comando “Area”. Combinada con cualquiera de las funciones “Circular” o “ Rectangular” muestra el área de la figura marcada sobre la muestra..

6 6 Comando”Regla”. Muestra la longitud de la zona seleccionada sobre la pantalla (en cualquier dirección). Comando”REGLA”

7 7 Comando“ TEXTO” Comando“Texto”.Permite introducir texto descriptivo en pantalla.

8 8 Comando”Borrado”.Permite eliminar cualquier elemento o punto introducido en pantalla. El tamaño de la goma de borrado puede seleccionarse en la función”tamaño de marcaje” Función”tamaño de marcaje”.Permite modificar el tamaño de goma borrado Comando “BORRADO”

9 9 Comando ”Desplazamiento”. Permite mover todas las zonas marcadas en pantalla. Uso: 1-Pasar el puntero sobre la figura/zona a desplazar hasta y aparecerá limitada por una línea de puntos blancos (figura 1) 2-Pinchando en la línea/borde de puntos blancos se puede mover la figura a la zona deseada (figura 2) Comando“DESPLAZAMIENTO”

10 10 Comando“TRAZADO LIBRE” Comando”Trazado Libre”.Permite realizar figuras de trazado libre sobre la muestra para la acción del láser.

11 11 Comando “PUNTO laser” Comando “Punto laser”.Permite introducir puntos concretos para la acción del láser sobre las zonas marcadas. -El tamaño del punto(dot) puede modificarse en la función”tamaño marcaje”. -Si se aplica la función”Numero”, cada uno de los puntos de acción láser aparecerá numerado. Función”Tamaño Marcaje” Permite seleccionar el tamaño(diámetro del láser q actuará sobre la muestra)

12 12 Comando”Trazado Linear”.Permite realizar figuras cuadrangulares sobre la muestra enfocada para la acción del láser. Comando “TRAZADO LINEAR”

13 13 Comando”Area Circular”.Permite marcar áreas circulares para la acción del láser. En función del tipo de acción del láser seleccionado* (Listado acciones láser) la figura se ve diferente. Figura 1. Área circular para función corte. Figura 2. Área circular para función corte + impulsión de la muestra. Comando “AREA CIRCULAR” Listado acciones del laser* Figura 1Figura 2

14 14 Comando“Tamaño De Marcaje”.Permite seleccionar el grosor de las líneas, puntos(dot), regla y goma de borrar. Comando “TAMAÑO MARCAJE”

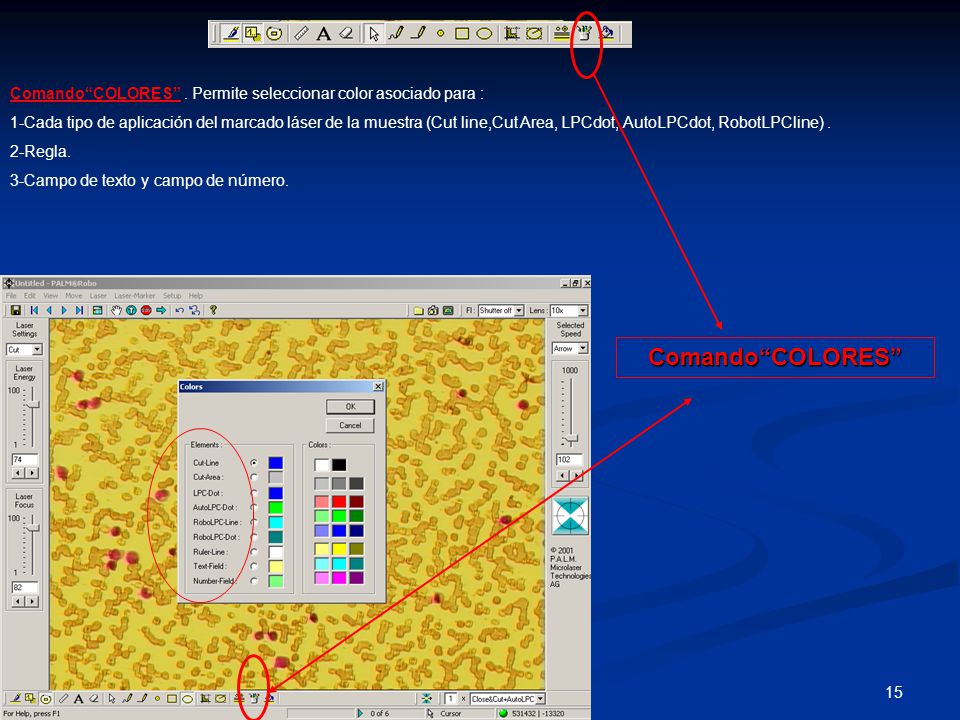

15 15 Comando“COLORES”. Permite seleccionar color asociado para : 1-Cada tipo de aplicación del marcado láser de la muestra (Cut line,Cut Area, LPCdot, AutoLPCdot, RobotLPCline). 2-Regla. 3-Campo de texto y campo de número. Comando“COLORES”

16 16 Comando “Tinción” Permite modificar los colores para cualquier línea, punto o figura marcada en pantalla. Comando”TINCION”

17 17 1-“Pincel”. Permite ocultar las imagenes y zonas marcadas en la pantalla. Solo se ocultan temporalmente, al clicar nuevamente reaparecen 2-”Numeros”.Numera todas las figuras,zonas y puntos de corte o acción del laser introducidos en la pantalla. La numeración desaparece al desactivar la función 3-”Área”. Indica directamente el área de la figura/zona de corte introducida en pantalla 4 “Regla”.Permite medir la distancia en la zona deseada 5- “Texto”.Permite introducir texto en pantalla 6-“Borrado”.Permite borrar puntos, líneas o figuras introducidas en pantalla 8-”Trazado Libre“. Permite dibujar/marcar figuras lineares para la acción del láser 9-“Trazado linear”.Permite dibujar/marcar figuras lineares para la acción del láser 10-”Puntolaser”.Permite marcar puntos específicos para la acción del láser. El tamaño del punto puede modificarse en submenus y por tanto el diámetro de acción del laser 11 -“Área Rectangular”.Permite introducir áreas cuadrangulares para la acción del láser 12 -“Área Circular”.Permite introducir figuras circulares para la acción del laser 13- “Área cuadrática.” Permite introducir figuras rectangulares para la acción del láser. Igual a función “área rectangular” 14-”Área eliptica”. Permite introducir figuras circulares para la acción del láser. Igual a función “área circular” 15-“Trazado”.Permite modificar el grosor de puntos y líneas de trazado para el marcaje de la acción del láser 16- “Colores”.Permite variar la paleta de colores q se usará como defecto para líneas, figuras y puntos de marcado para la acción del láser. Las variaciones se guardarán y usarán por defecto en siguientes sesiones 17- “Tinción”.Permite teñir puntos y zonas de interés 1234567891011 12 1314151617 7-”Puntero“. Permite desplazar la figura o puntos de acción del láser previamente insertados en pantalla
