Introducción a la Computación (2da Semana) Lunes 12 de Marzo del 2007

Introducción a la Computación (2da Semana) Lunes 12 de Marzo del 2007
Facultad de Ingeniería y Arquitectura Introducción a la Computación 2007 – I (2da Semana) Lunes 12 de Marzo del 2007 Ing. Juan José Montero Román.

DISPOSITIVOS DE ENTRADA Y SALIDA

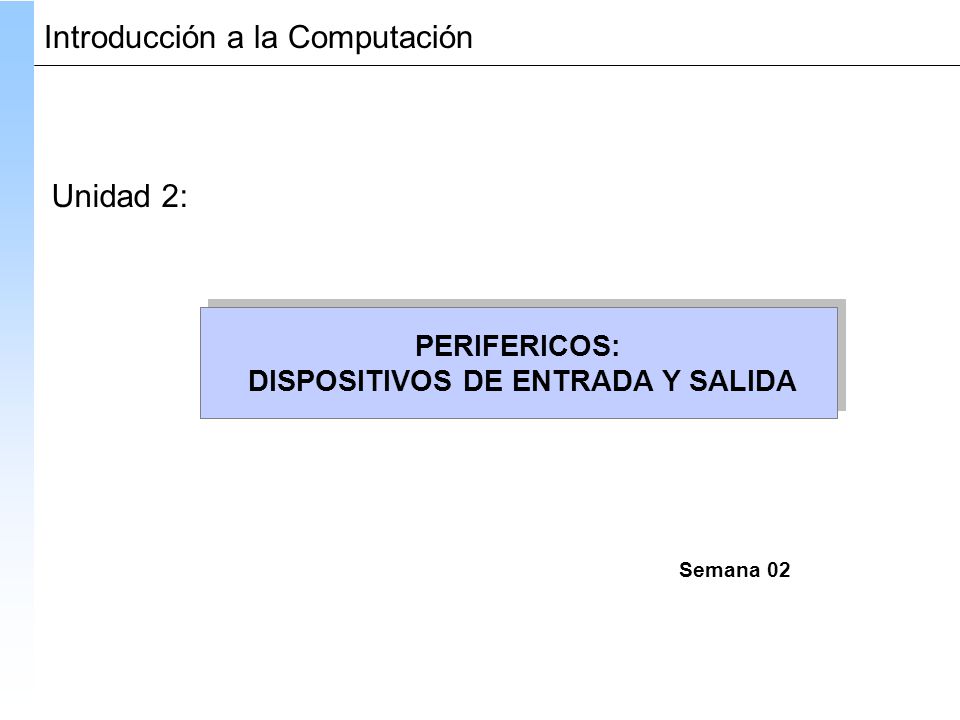

Introducción a la Computación Unidad 2: PERIFERICOS: DISPOSITIVOS DE ENTRADA Y SALIDA Semana 02

Definir los Conceptos de Periféricos.

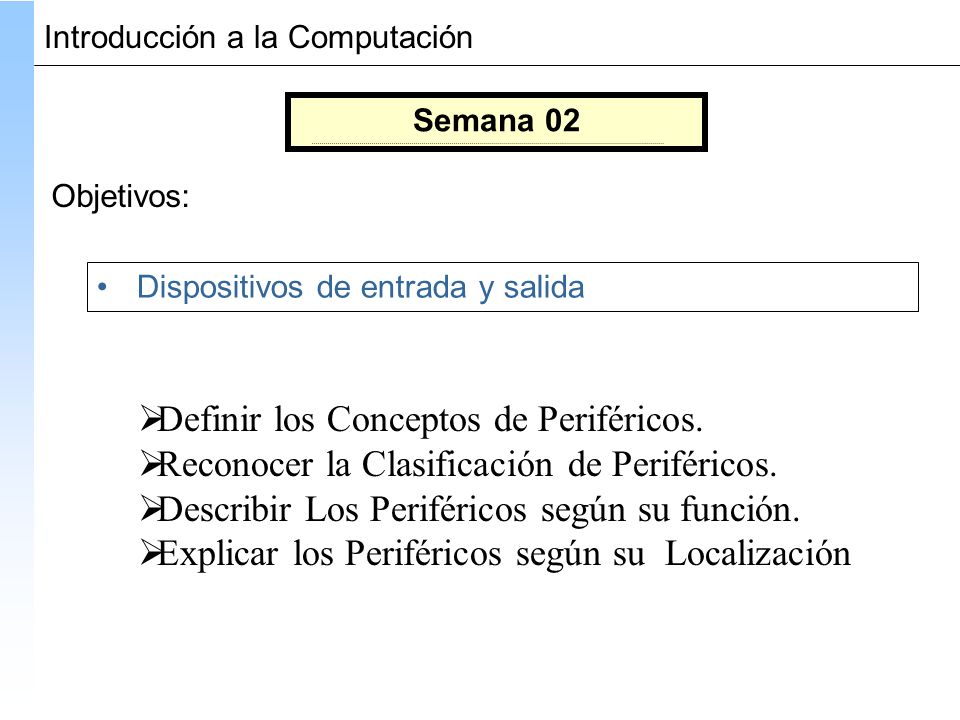

Introducción a la Computación Semana 02 Objetivos: Dispositivos de entrada y salida Definir los Conceptos de Periféricos. Reconocer la Clasificación de Periféricos. Describir Los Periféricos según su función. Explicar los Periféricos según su Localización

PERIFÉRICOS DISPOSITIVOS DE ENTRADA Y SALIDA Vídeo juegos Cajeros de Banco Máquinas expendedoras Comuni-caciones

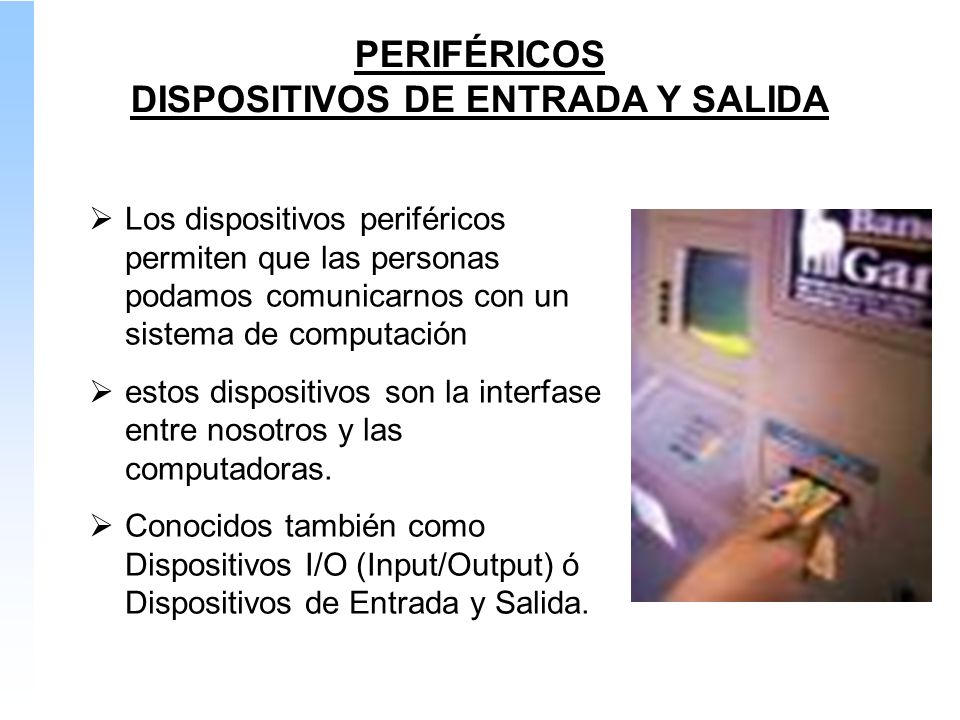

PERIFÉRICOS DISPOSITIVOS DE ENTRADA Y SALIDA Los dispositivos periféricos permiten que las personas podamos comunicarnos con un sistema de computación estos dispositivos son la interfase entre nosotros y las computadoras. Conocidos también como Dispositivos I/O (Input/Output) ó Dispositivos de Entrada y Salida.

PERIFÉRICOS DISPOSITIVOS DE ENTRADA Y SALIDA Características Fiabilidad Duración Densidad Reutilización Tipo de Acceso Secuencial Directo Transportabilidad Cajeros de Banco

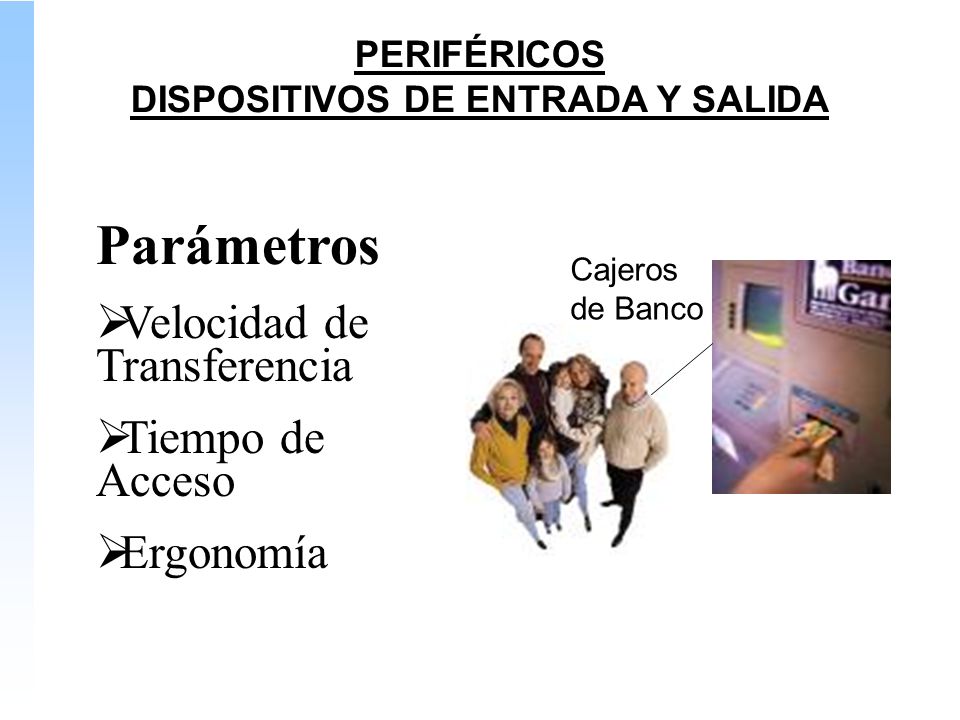

PERIFÉRICOS DISPOSITIVOS DE ENTRADA Y SALIDA Parámetros Velocidad de Transferencia Tiempo de Acceso Ergonomía Cajeros de Banco

PERIFÉRICOS DISPOSITIVOS DE ENTRADA Y SALIDA CLASIFICACION: Por su Función Dispositivos de Entrada (Input) Dispositivos de Salida (Output) Por su Localización Dispositivos Locales Dispositivos Remotos

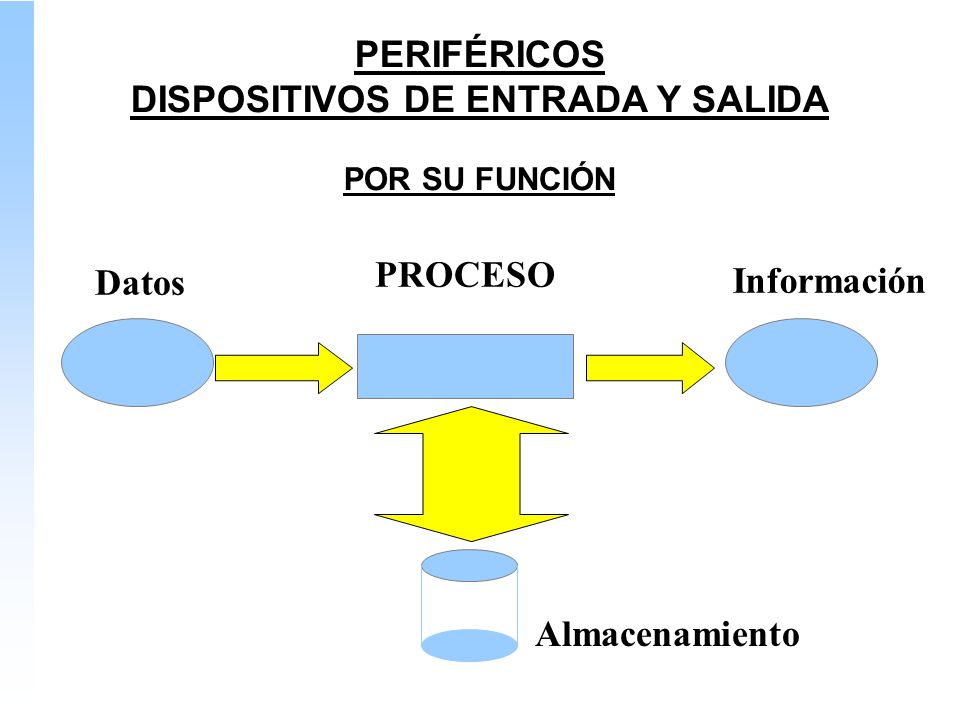

PERIFÉRICOS DISPOSITIVOS DE ENTRADA Y SALIDA POR SU FUNCIÓN PROCESO Datos Información Almacenamiento

PERIFÉRICOS DISPOSITIVOS DE ENTRADA Y SALIDA PROCESO Datos Información Input Output Input/Output Almacenamiento

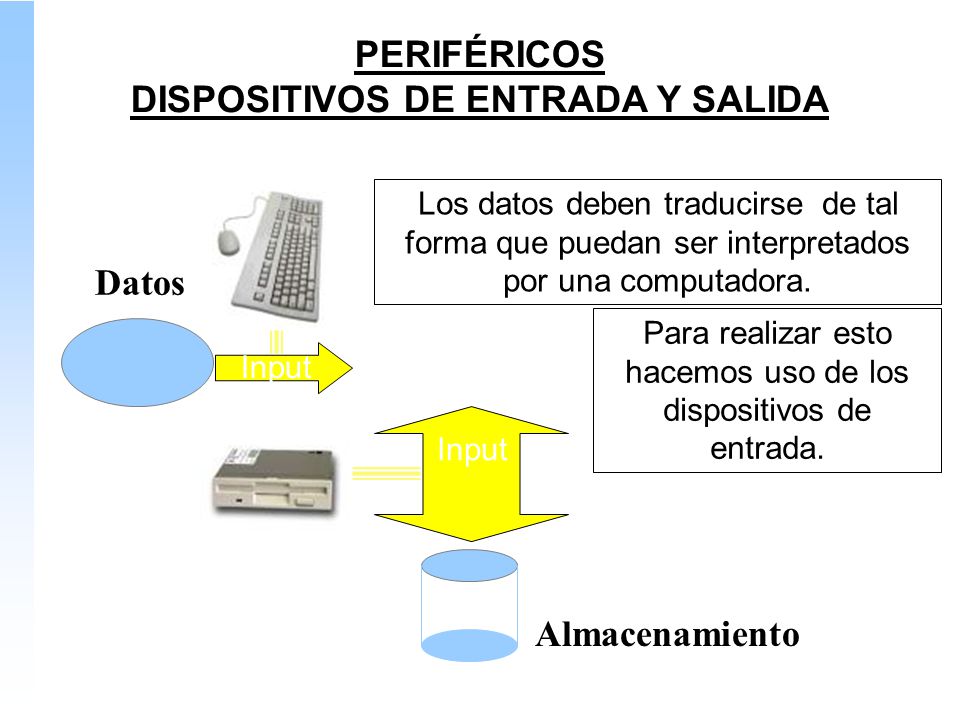

PERIFÉRICOS DISPOSITIVOS DE ENTRADA Y SALIDA Los datos deben traducirse de tal forma que puedan ser interpretados por una computadora. Datos Para realizar esto hacemos uso de los dispositivos de entrada. Input Input Almacenamiento

PERIFÉRICOS DISPOSITIVOS DE ENTRADA Y SALIDA Para proporcionarnos información para la toma de decisiones la computadora debe traducir el resultado del procesamiento de datos de tal forma que nosotros podamos comprenderlo. Información Output Input/Output Para poder realizar esto, necesitamos los dispositivos de salida. Almacenamiento

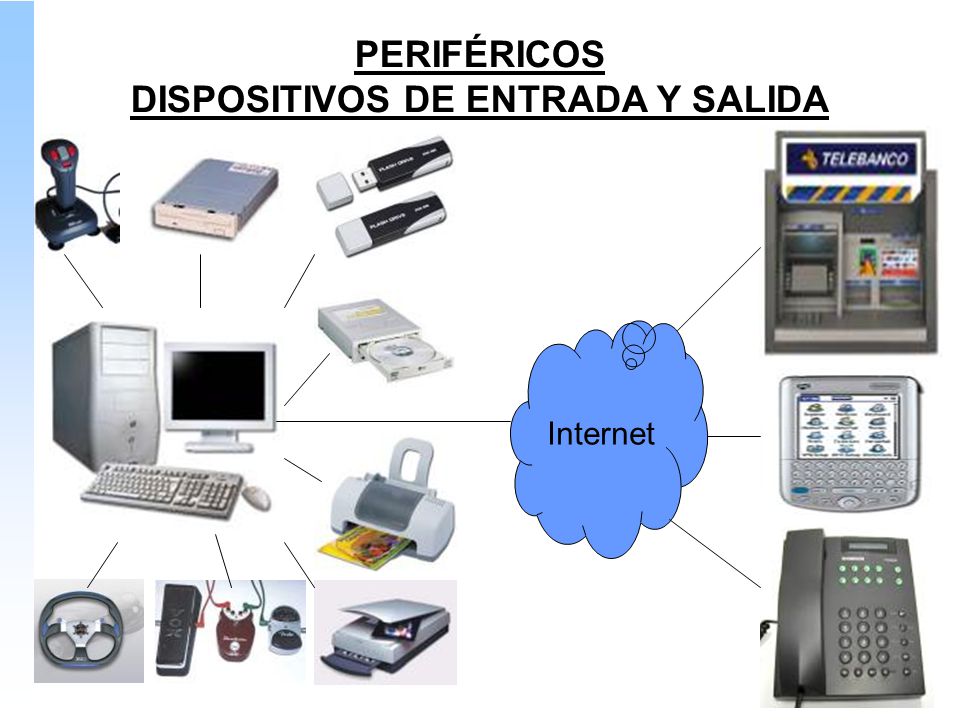

PERIFÉRICOS DISPOSITIVOS DE ENTRADA Y SALIDA Internet

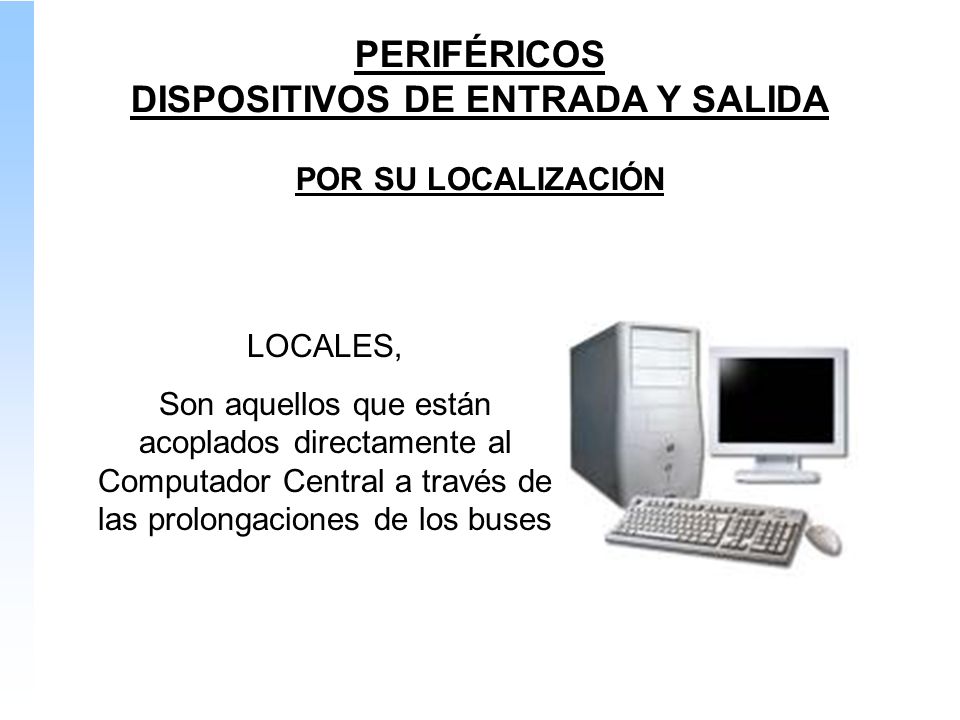

PERIFÉRICOS DISPOSITIVOS DE ENTRADA Y SALIDA POR SU LOCALIZACIÓN LOCALES, Son aquellos que están acoplados directamente al Computador Central a través de las prolongaciones de los buses

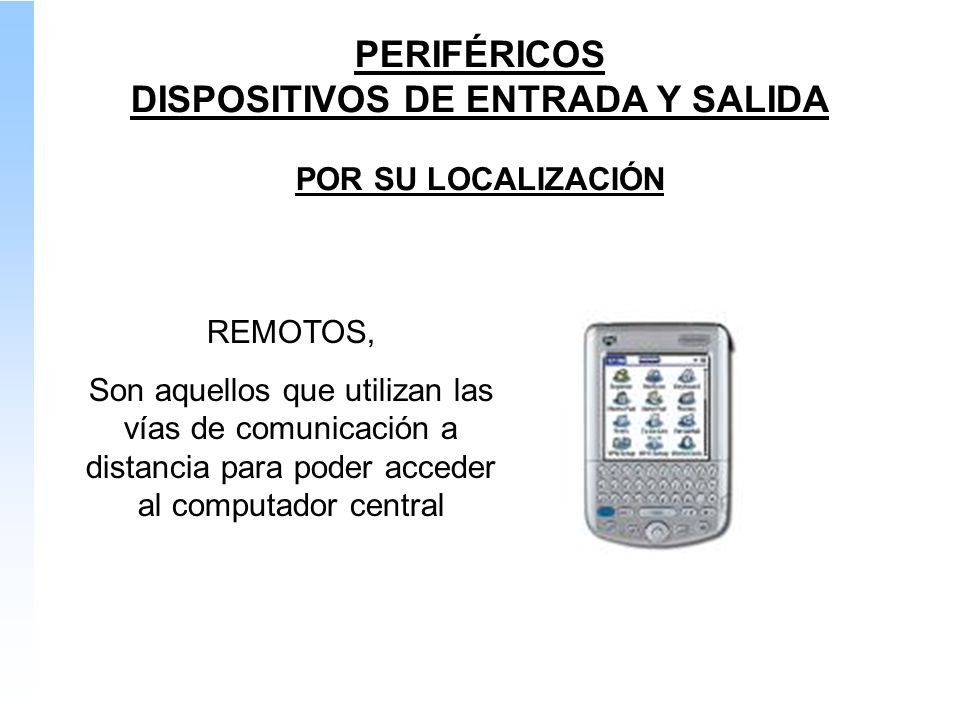

PERIFÉRICOS DISPOSITIVOS DE ENTRADA Y SALIDA POR SU LOCALIZACIÓN REMOTOS, Son aquellos que utilizan las vías de comunicación a distancia para poder acceder al computador central

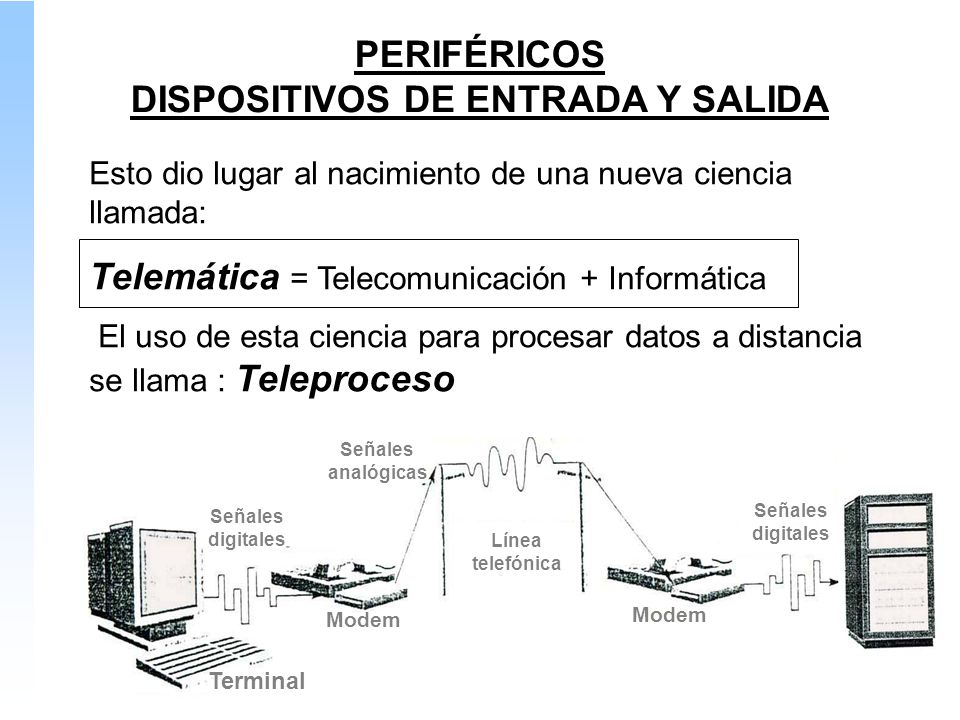

PERIFÉRICOS DISPOSITIVOS DE ENTRADA Y SALIDA Esto dio lugar al nacimiento de una nueva ciencia llamada: Telemática = Telecomunicación + Informática El uso de esta ciencia para procesar datos a distancia se llama : Teleproceso Señales analógicas Señales digitales Señales digitales Línea telefónica Modem Modem Terminal

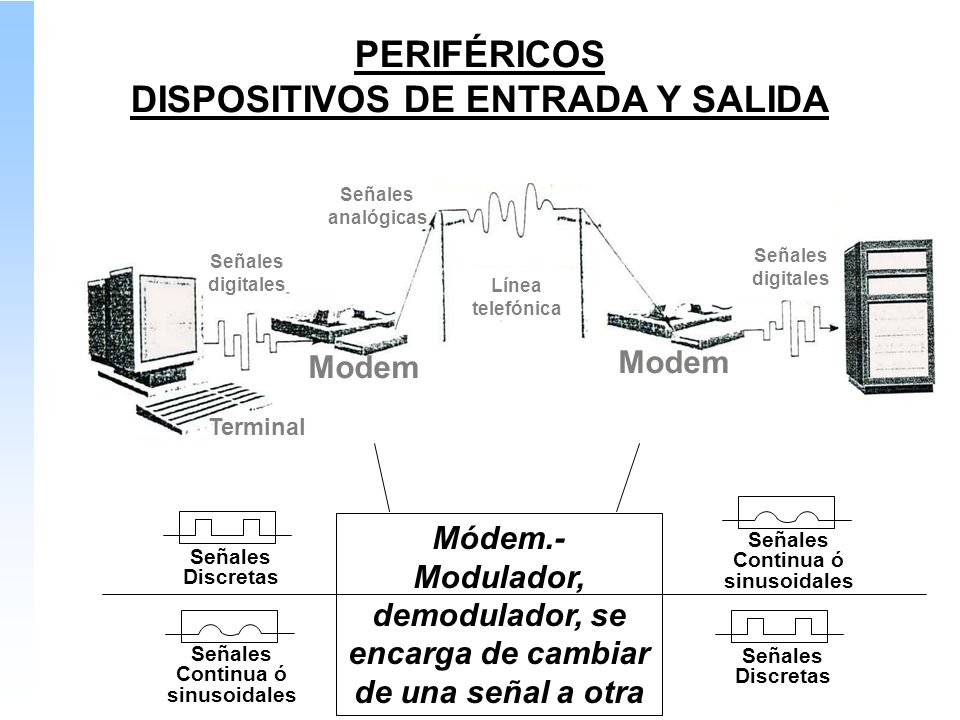

PERIFÉRICOS DISPOSITIVOS DE ENTRADA Y SALIDA Señales analógicas Señales digitales Señales digitales Línea telefónica Modem Modem Terminal Módem.- Modulador, demodulador, se encarga de cambiar de una señal a otra Señales Continua ó sinusoidales Señales Discretas Señales Continua ó sinusoidales Señales Discretas

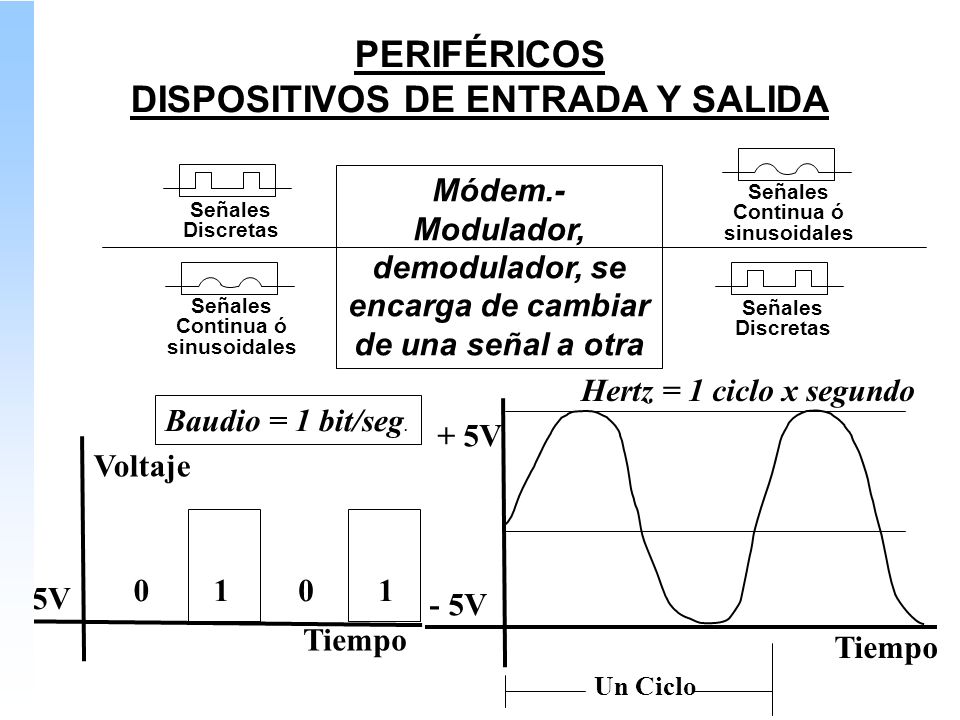

PERIFÉRICOS DISPOSITIVOS DE ENTRADA Y SALIDA Módem.- Modulador, demodulador, se encarga de cambiar de una señal a otra Señales Continua ó sinusoidales Señales Discretas Señales Continua ó sinusoidales Señales Discretas Hertz = 1 ciclo x segundo Baudio = 1 bit/seg. + 5V Voltaje 1 1 + 5V - 5V Tiempo Tiempo Un Ciclo

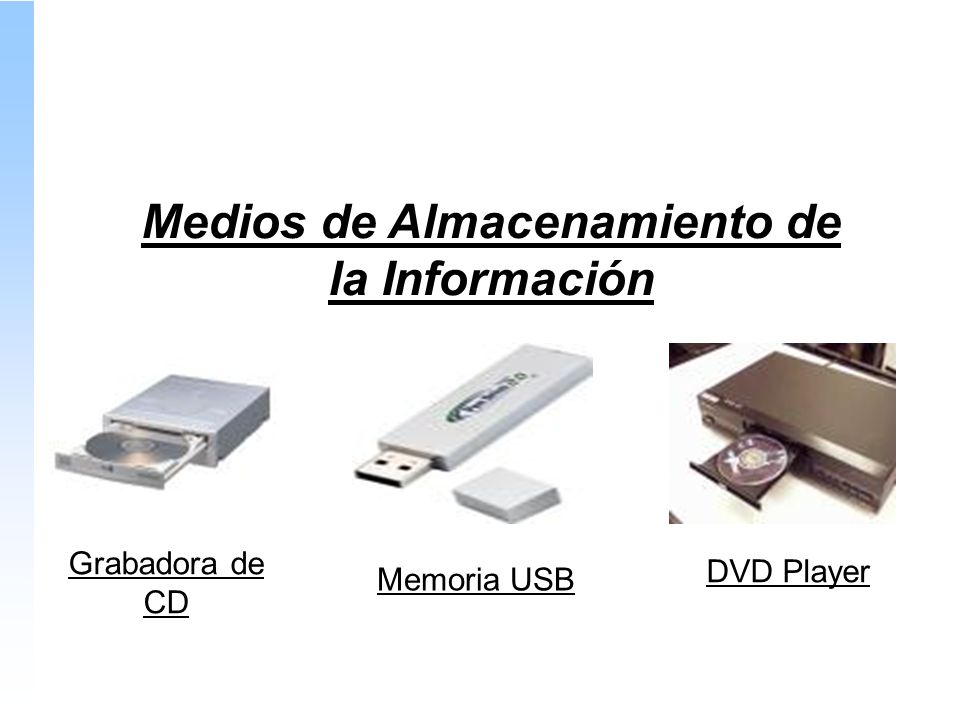

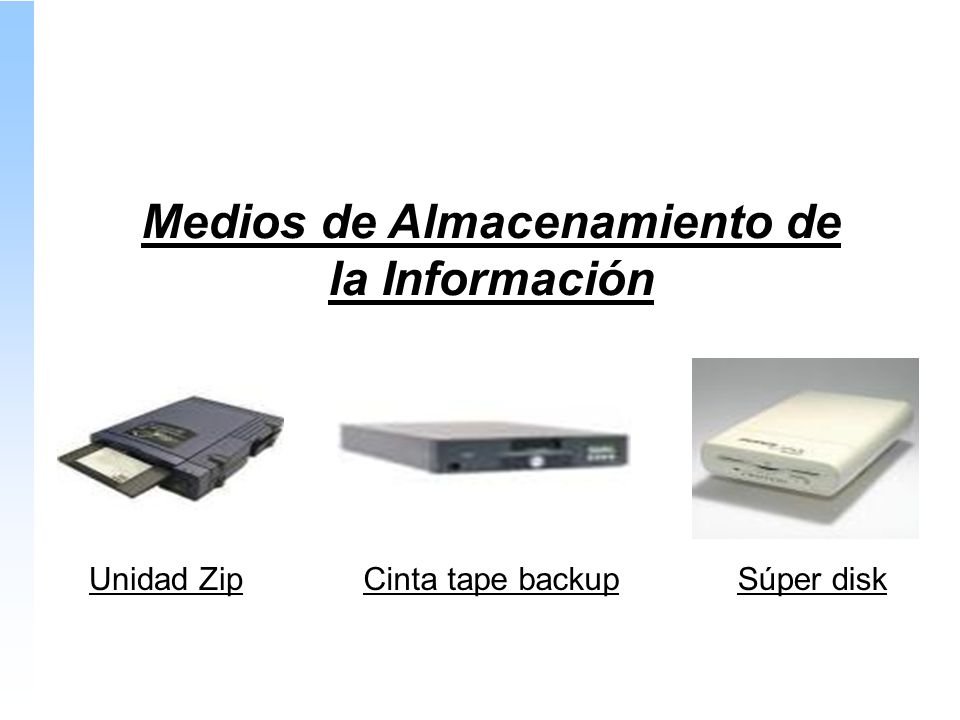

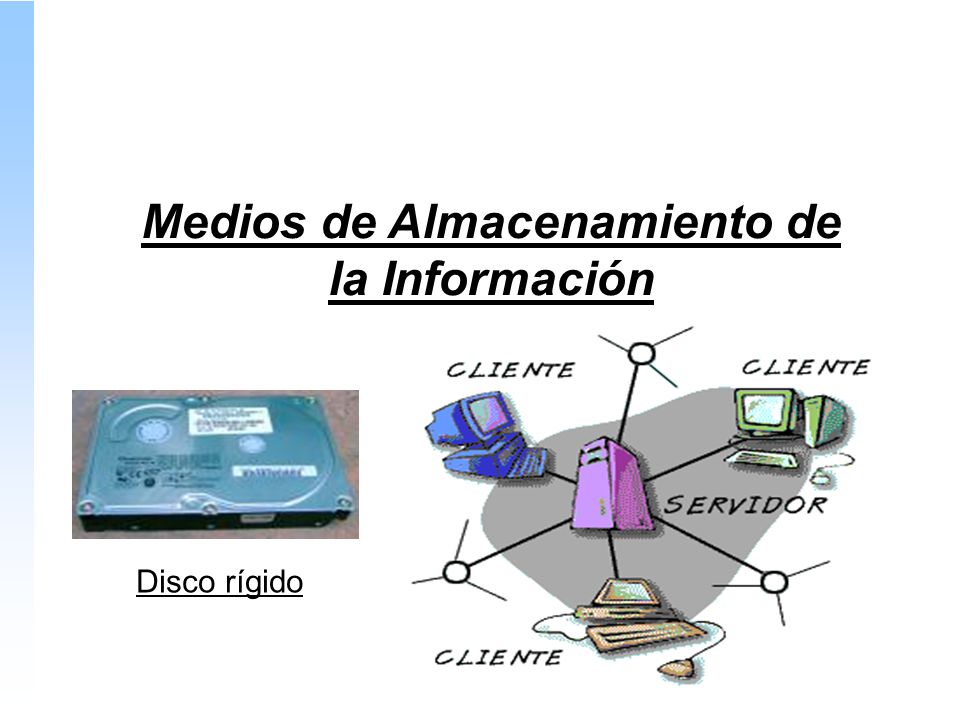

Medios de Almacenamiento de la Información
Unidad Zip Cinta tape backup Súper disk

Grabadora de CD DVD Player Memoria USB

Disco rígido

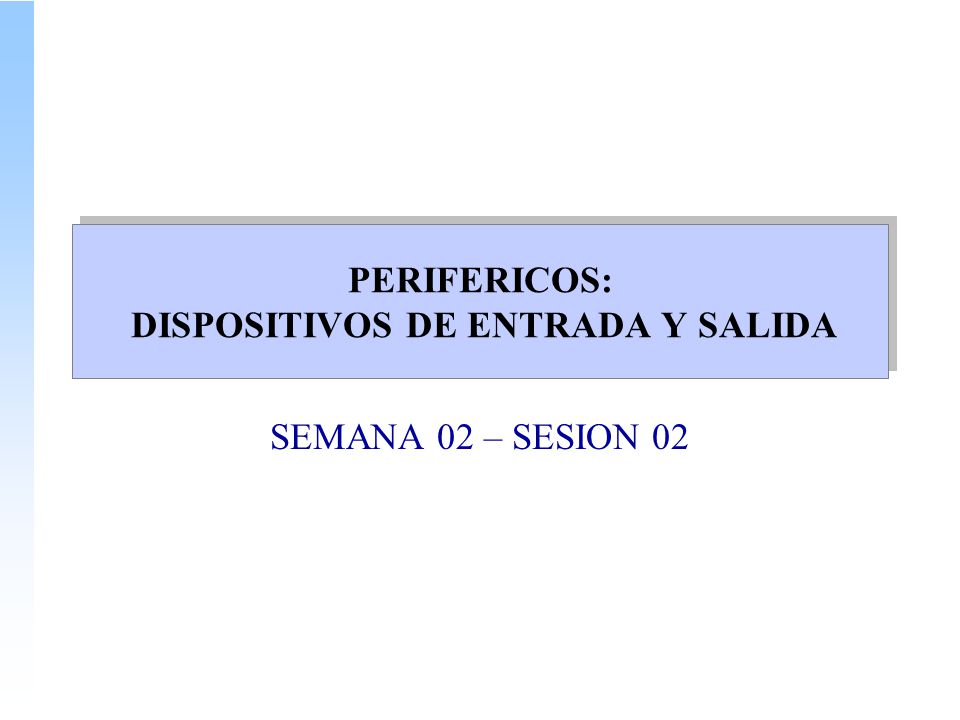

PERIFERICOS: DISPOSITIVOS DE ENTRADA Y SALIDA
SEMANA 02 – SESION 02

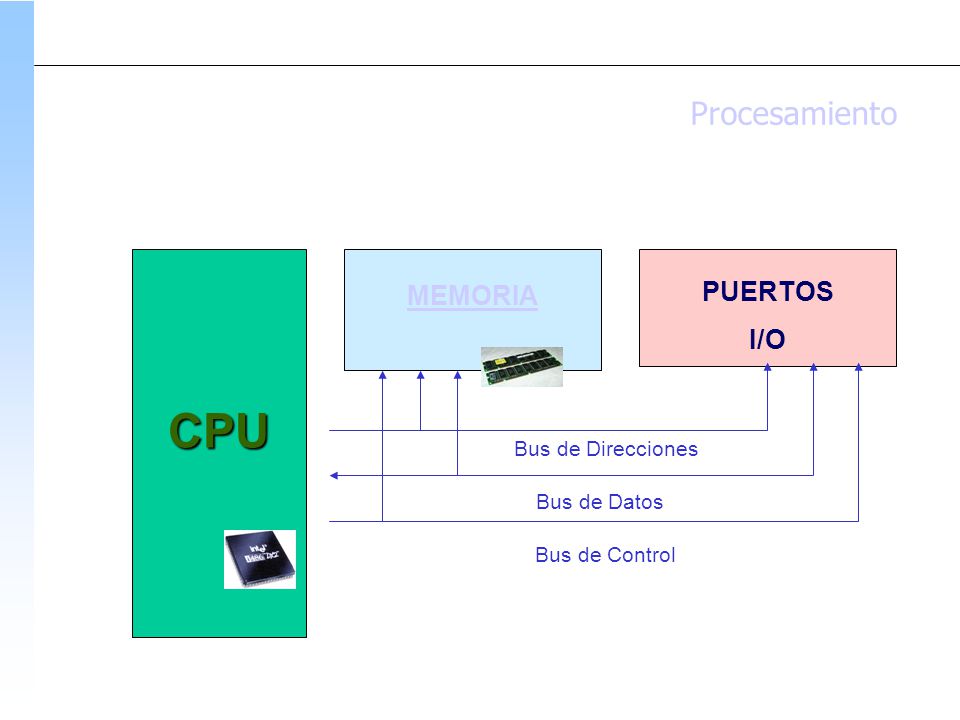

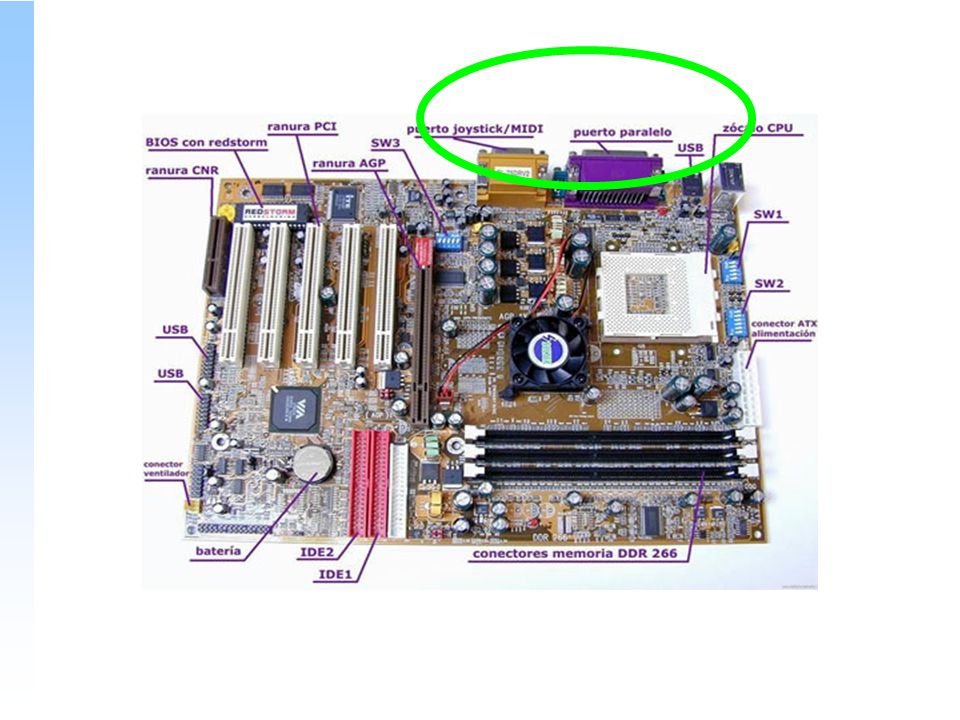

CPU Procesamiento MEMORIA PUERTOS I/O Bus de Direcciones Bus de Datos
Bus de Control

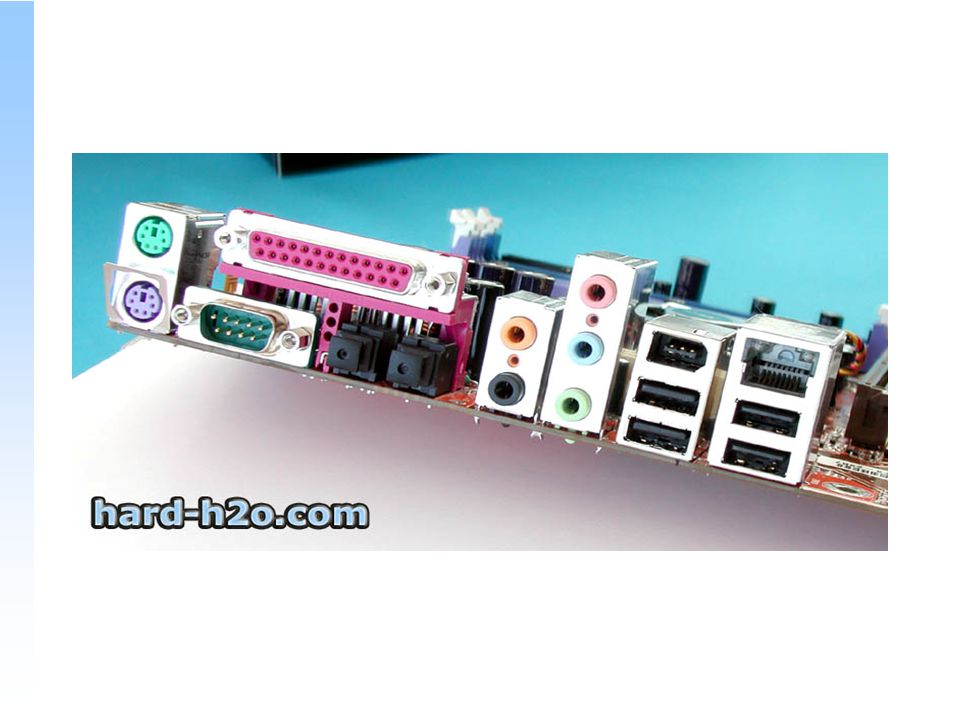

PUERTOS DE ENTRADA Y SALIDA

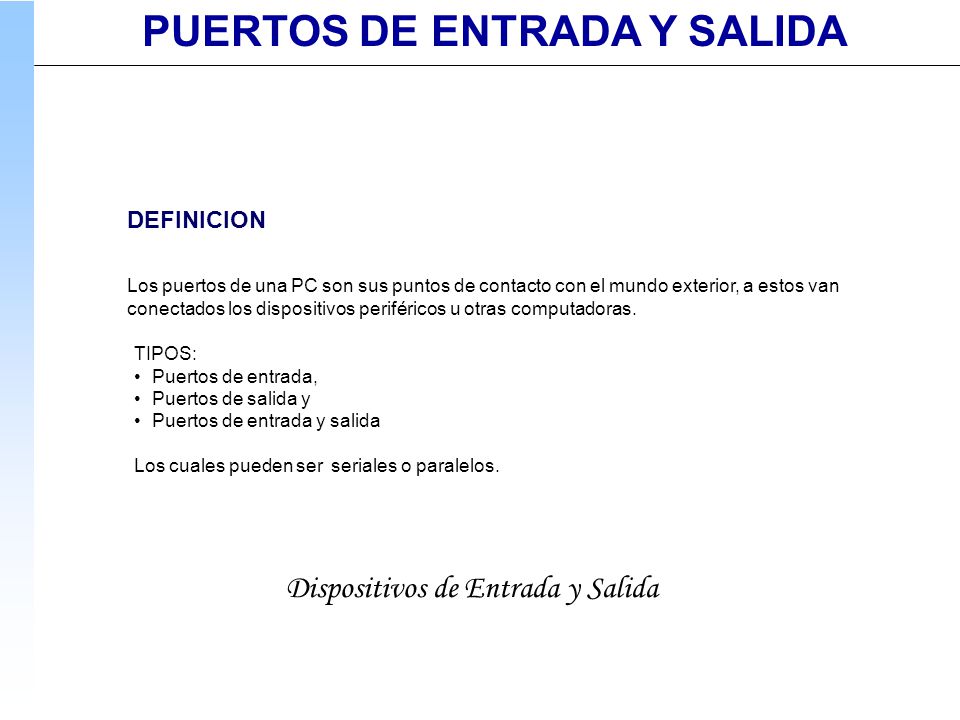

DEFINICION Los puertos de una PC son sus puntos de contacto con el mundo exterior, a estos van conectados los dispositivos periféricos u otras computadoras. TIPOS: Puertos de entrada, Puertos de salida y Puertos de entrada y salida Los cuales pueden ser seriales o paralelos. Dispositivos de Entrada y Salida

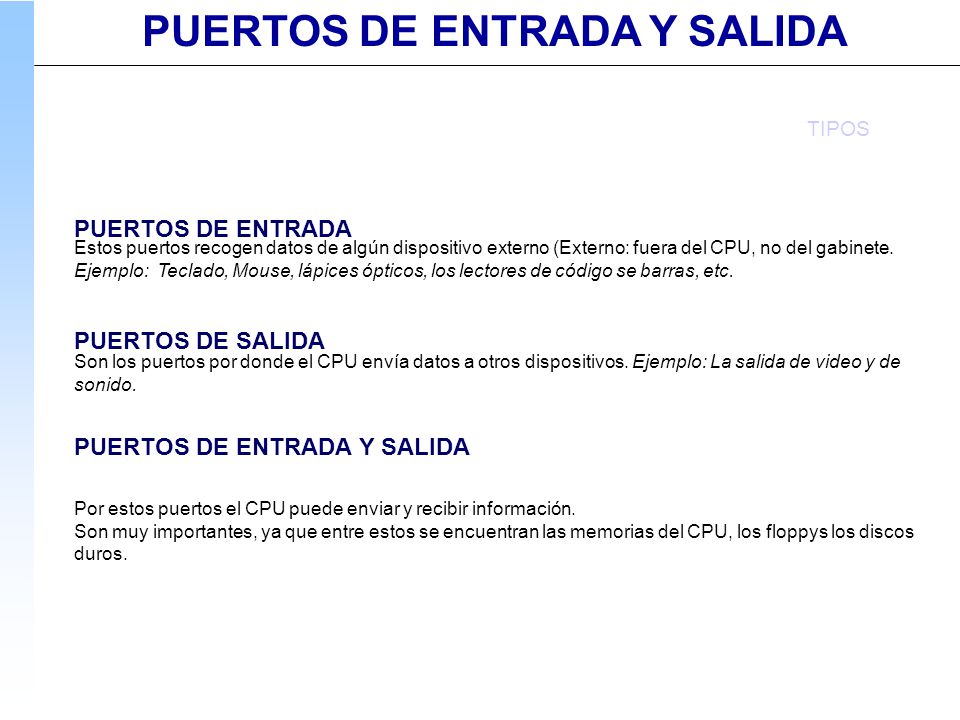

TIPOS PUERTOS DE ENTRADA Estos puertos recogen datos de algún dispositivo externo (Externo: fuera del CPU, no del gabinete. Ejemplo: Teclado, Mouse, lápices ópticos, los lectores de código se barras, etc. PUERTOS DE SALIDA Son los puertos por donde el CPU envía datos a otros dispositivos. Ejemplo: La salida de video y de sonido. PUERTOS DE ENTRADA Y SALIDA Por estos puertos el CPU puede enviar y recibir información. Son muy importantes, ya que entre estos se encuentran las memorias del CPU, los floppys los discos duros.

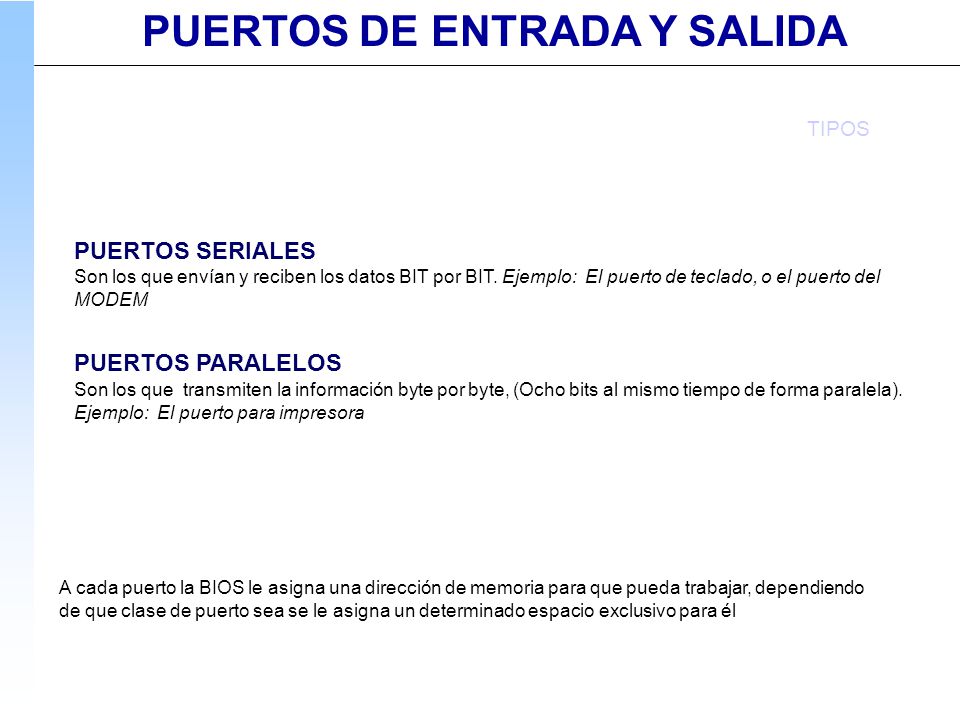

TIPOS PUERTOS SERIALES Son los que envían y reciben los datos BIT por BIT. Ejemplo: El puerto de teclado, o el puerto del MODEM PUERTOS PARALELOS Son los que transmiten la información byte por byte, (Ocho bits al mismo tiempo de forma paralela). Ejemplo: El puerto para impresora A cada puerto la BIOS le asigna una dirección de memoria para que pueda trabajar, dependiendo de que clase de puerto sea se le asigna un determinado espacio exclusivo para él

PERIFERICOS DE ENTRADA Y SALIDA

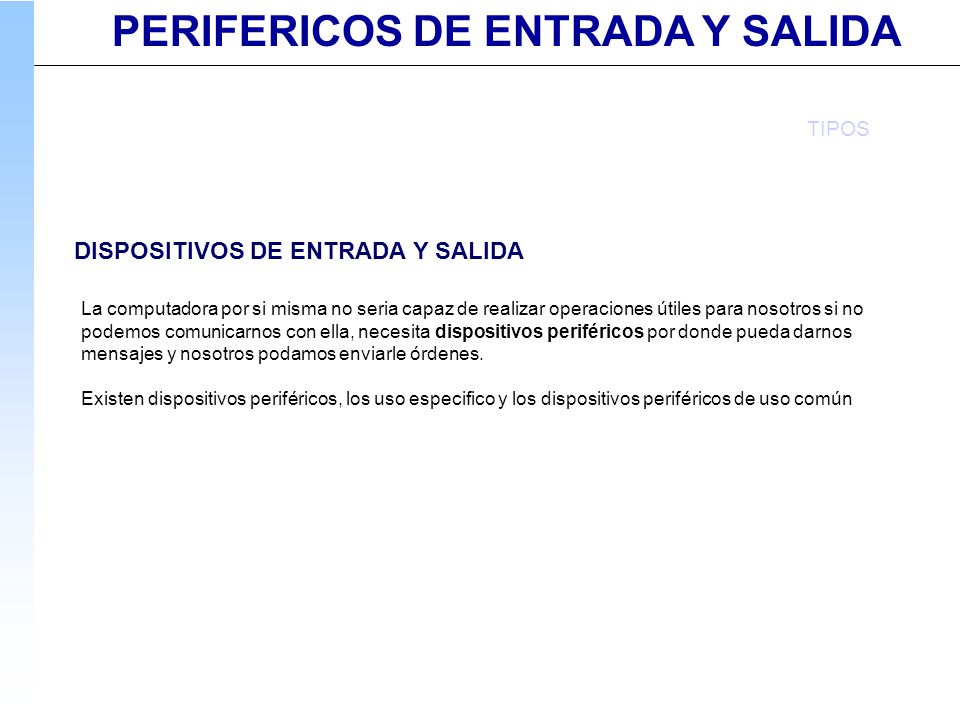

TIPOS DISPOSITIVOS DE ENTRADA Y SALIDA La computadora por si misma no seria capaz de realizar operaciones útiles para nosotros si no podemos comunicarnos con ella, necesita dispositivos periféricos por donde pueda darnos mensajes y nosotros podamos enviarle órdenes. Existen dispositivos periféricos, los uso especifico y los dispositivos periféricos de uso común

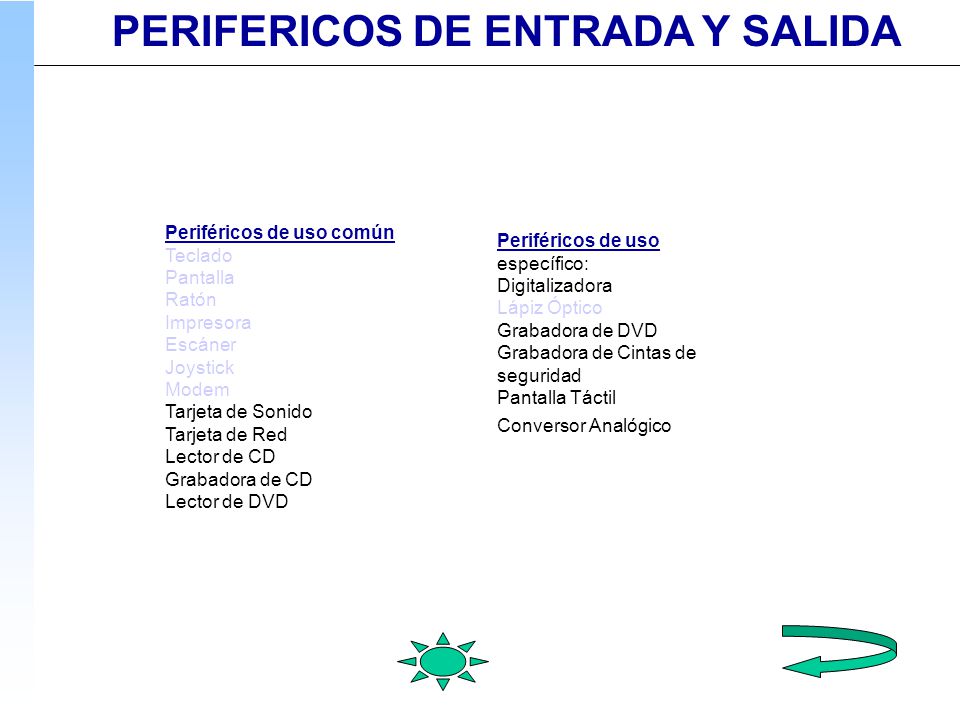

Periféricos de uso común Teclado Pantalla Ratón Impresora Escáner Joystick Modem Tarjeta de Sonido Tarjeta de Red Lector de CD Grabadora de CD Lector de DVD Periféricos de uso específico: Digitalizadora Lápiz Óptico Grabadora de DVD Grabadora de Cintas de seguridad Pantalla Táctil Conversor Analógico

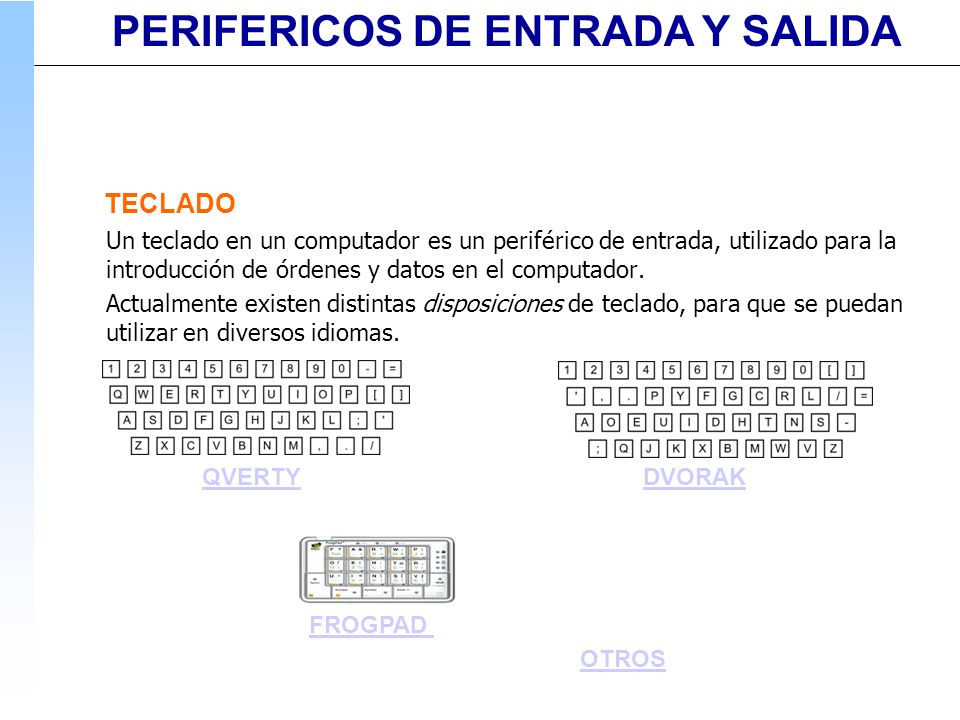

TECLADO Un teclado en un computador es un periférico de entrada, utilizado para la introducción de órdenes y datos en el computador. Actualmente existen distintas disposiciones de teclado, para que se puedan utilizar en diversos idiomas. QVERTY DVORAK FROGPAD OTROS

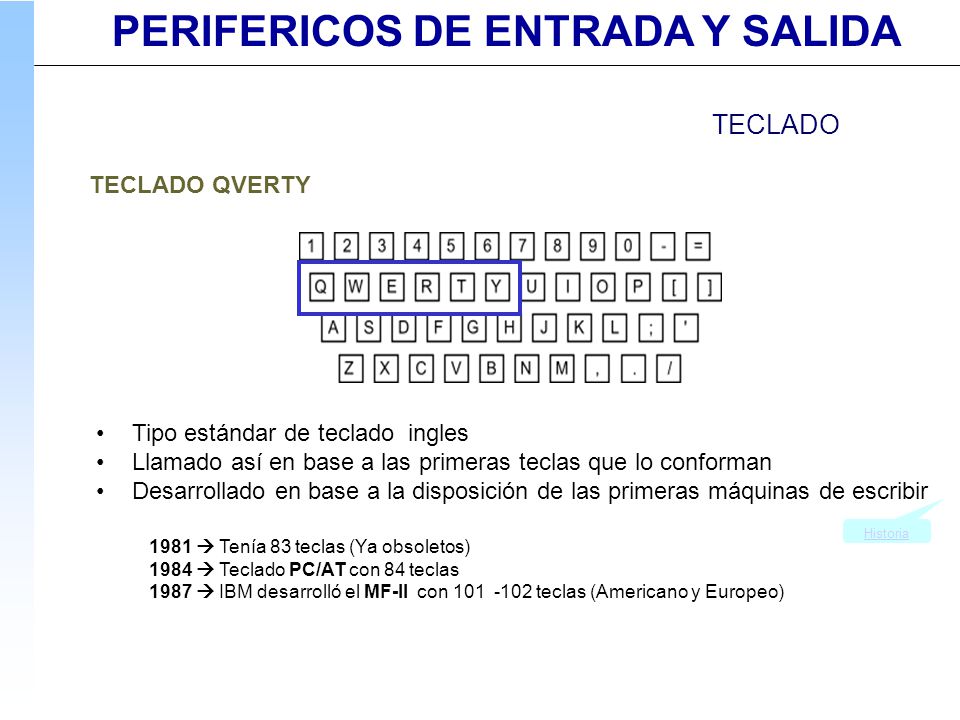

TECLADO TECLADO QVERTY Tipo estándar de teclado ingles Llamado así en base a las primeras teclas que lo conforman Desarrollado en base a la disposición de las primeras máquinas de escribir Historia 1981  Tenía 83 teclas (Ya obsoletos) 1984  Teclado PC/AT con 84 teclas 1987  IBM desarrolló el MF-II con teclas (Americano y Europeo)

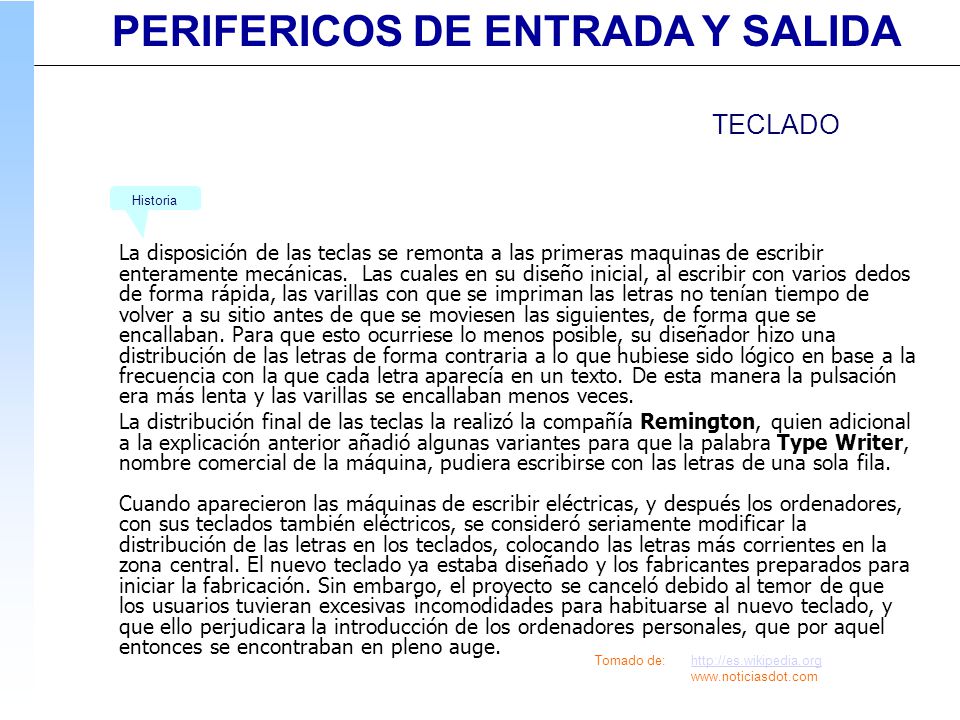

TECLADO Historia La disposición de las teclas se remonta a las primeras maquinas de escribir enteramente mecánicas. Las cuales en su diseño inicial, al escribir con varios dedos de forma rápida, las varillas con que se impriman las letras no tenían tiempo de volver a su sitio antes de que se moviesen las siguientes, de forma que se encallaban. Para que esto ocurriese lo menos posible, su diseñador hizo una distribución de las letras de forma contraria a lo que hubiese sido lógico en base a la frecuencia con la que cada letra aparecía en un texto. De esta manera la pulsación era más lenta y las varillas se encallaban menos veces. La distribución final de las teclas la realizó la compañía Remington, quien adicional a la explicación anterior añadió algunas variantes para que la palabra Type Writer, nombre comercial de la máquina, pudiera escribirse con las letras de una sola fila. Cuando aparecieron las máquinas de escribir eléctricas, y después los ordenadores, con sus teclados también eléctricos, se consideró seriamente modificar la distribución de las letras en los teclados, colocando las letras más corrientes en la zona central. El nuevo teclado ya estaba diseñado y los fabricantes preparados para iniciar la fabricación. Sin embargo, el proyecto se canceló debido al temor de que los usuarios tuvieran excesivas incomodidades para habituarse al nuevo teclado, y que ello perjudicara la introducción de los ordenadores personales, que por aquel entonces se encontraban en pleno auge. Tomado de:

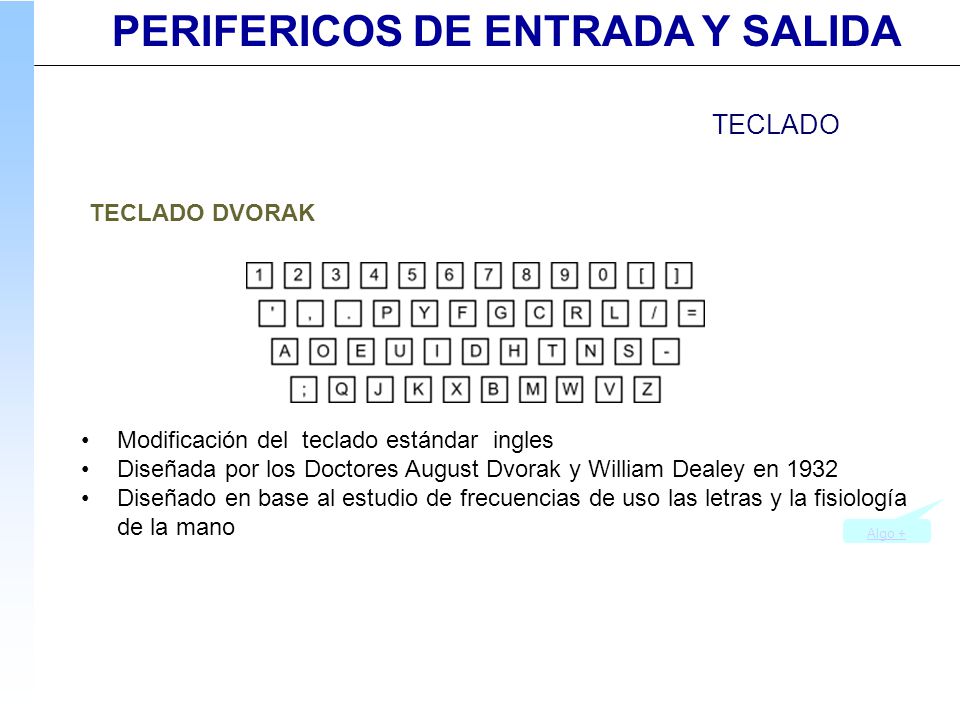

TECLADO TECLADO DVORAK Modificación del teclado estándar ingles Diseñada por los Doctores August Dvorak y William Dealey en 1932 Diseñado en base al estudio de frecuencias de uso las letras y la fisiología de la mano Algo +

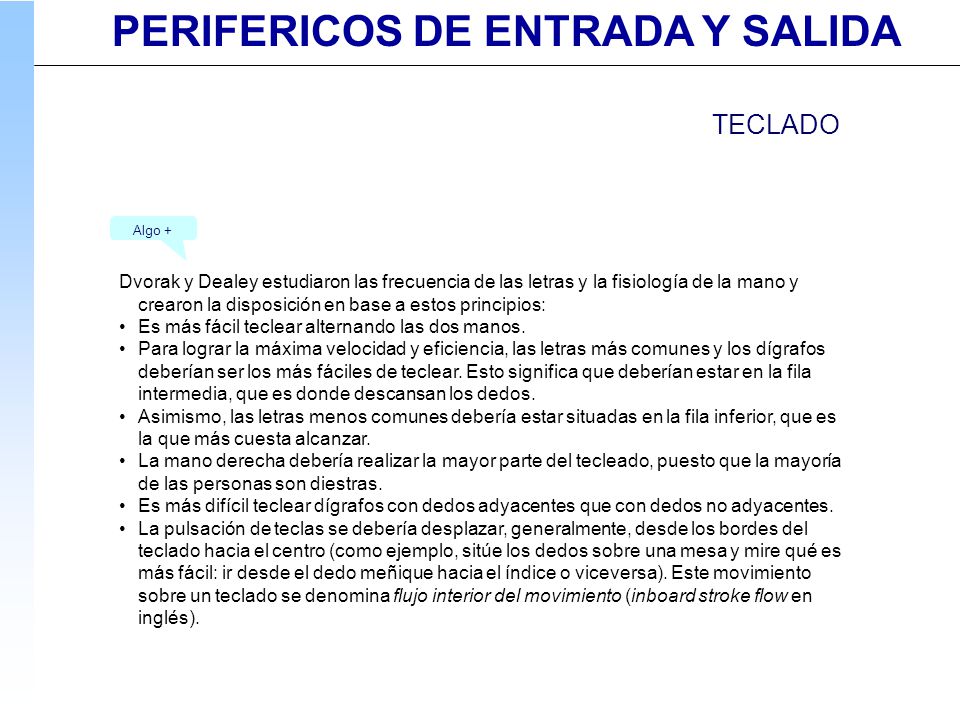

TECLADO Algo + Dvorak y Dealey estudiaron las frecuencia de las letras y la fisiología de la mano y crearon la disposición en base a estos principios: Es más fácil teclear alternando las dos manos. Para lograr la máxima velocidad y eficiencia, las letras más comunes y los dígrafos deberían ser los más fáciles de teclear. Esto significa que deberían estar en la fila intermedia, que es donde descansan los dedos. Asimismo, las letras menos comunes debería estar situadas en la fila inferior, que es la que más cuesta alcanzar. La mano derecha debería realizar la mayor parte del tecleado, puesto que la mayoría de las personas son diestras. Es más difícil teclear dígrafos con dedos adyacentes que con dedos no adyacentes. La pulsación de teclas se debería desplazar, generalmente, desde los bordes del teclado hacia el centro (como ejemplo, sitúe los dedos sobre una mesa y mire qué es más fácil: ir desde el dedo meñique hacia el índice o viceversa). Este movimiento sobre un teclado se denomina flujo interior del movimiento (inboard stroke flow en inglés).

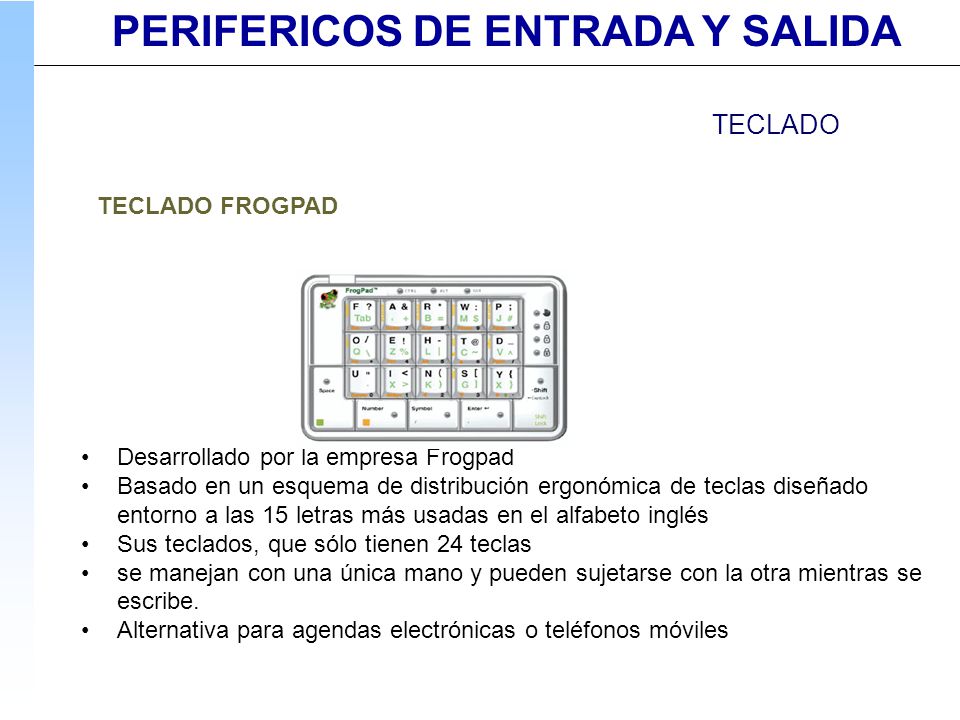

TECLADO TECLADO FROGPAD DVORAK Desarrollado por la empresa Frogpad Basado en un esquema de distribución ergonómica de teclas diseñado entorno a las 15 letras más usadas en el alfabeto inglés Sus teclados, que sólo tienen 24 teclas se manejan con una única mano y pueden sujetarse con la otra mientras se escribe. Alternativa para agendas electrónicas o teléfonos móviles

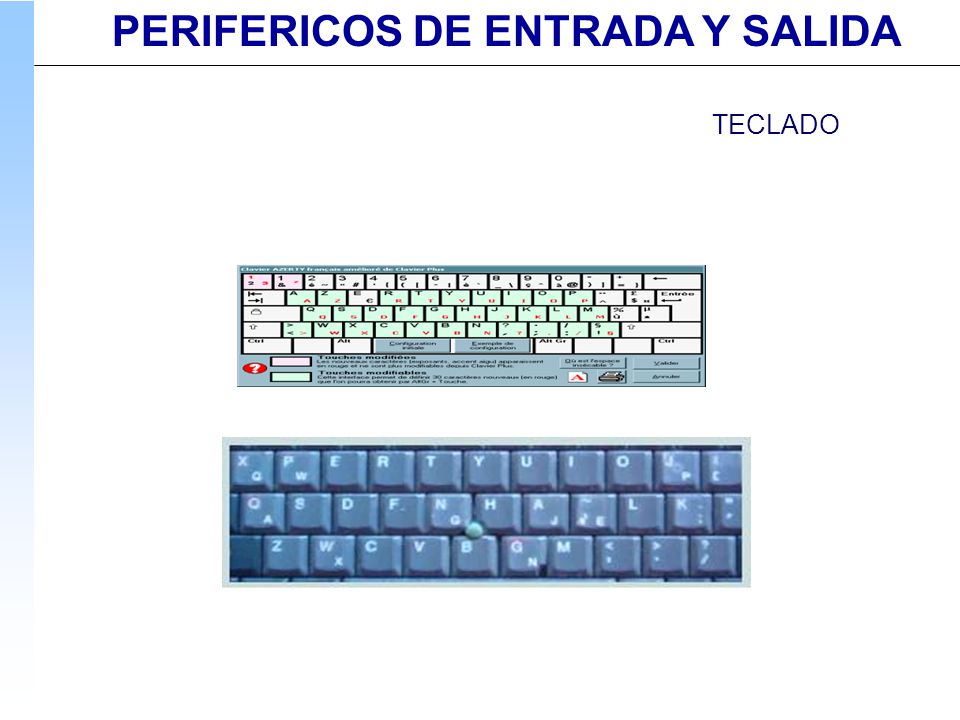

TECLADO

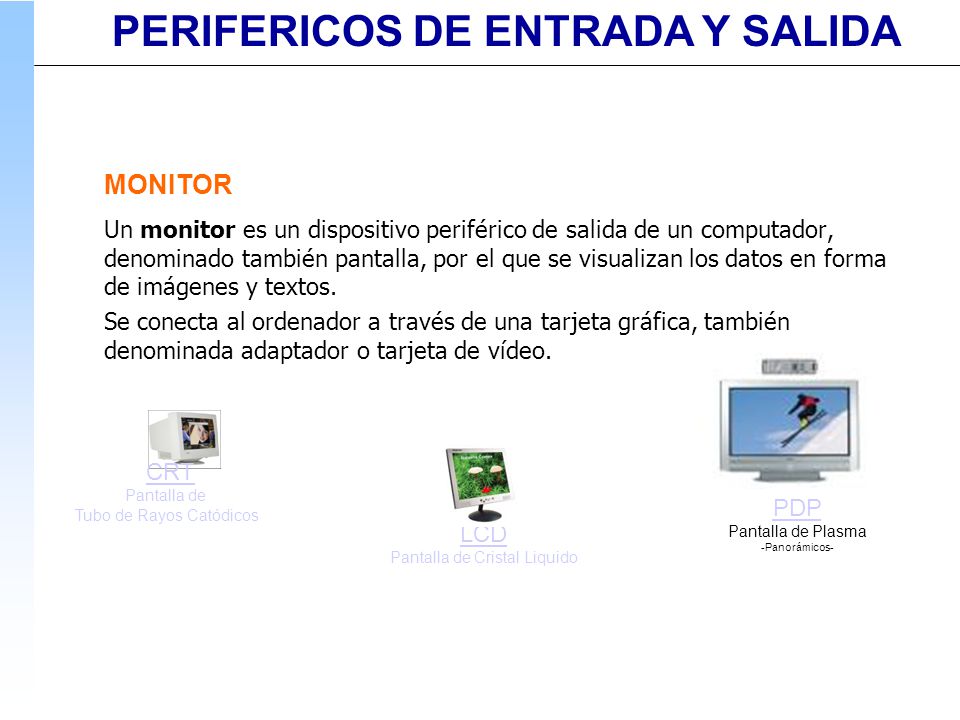

MONITOR Un monitor es un dispositivo periférico de salida de un computador, denominado también pantalla, por el que se visualizan los datos en forma de imágenes y textos. Se conecta al ordenador a través de una tarjeta gráfica, también denominada adaptador o tarjeta de vídeo. PDP Pantalla de Plasma -Panorámicos- CRT Pantalla de Tubo de Rayos Catódicos LCD Pantalla de Cristal Liquido

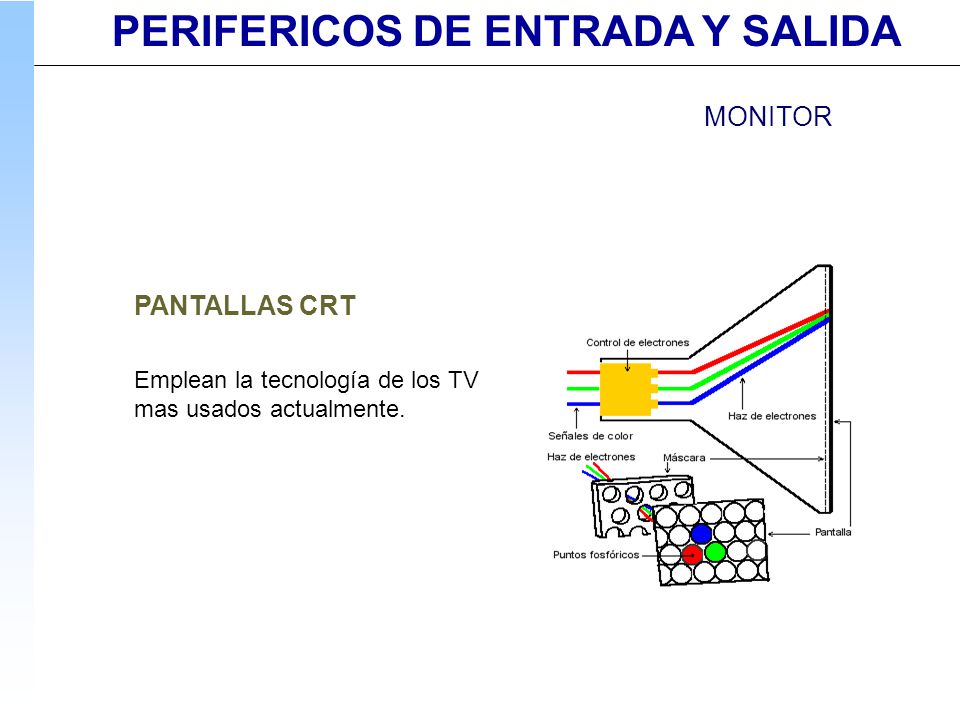

MONITOR PANTALLAS CRT Emplean la tecnología de los TV mas usados actualmente.

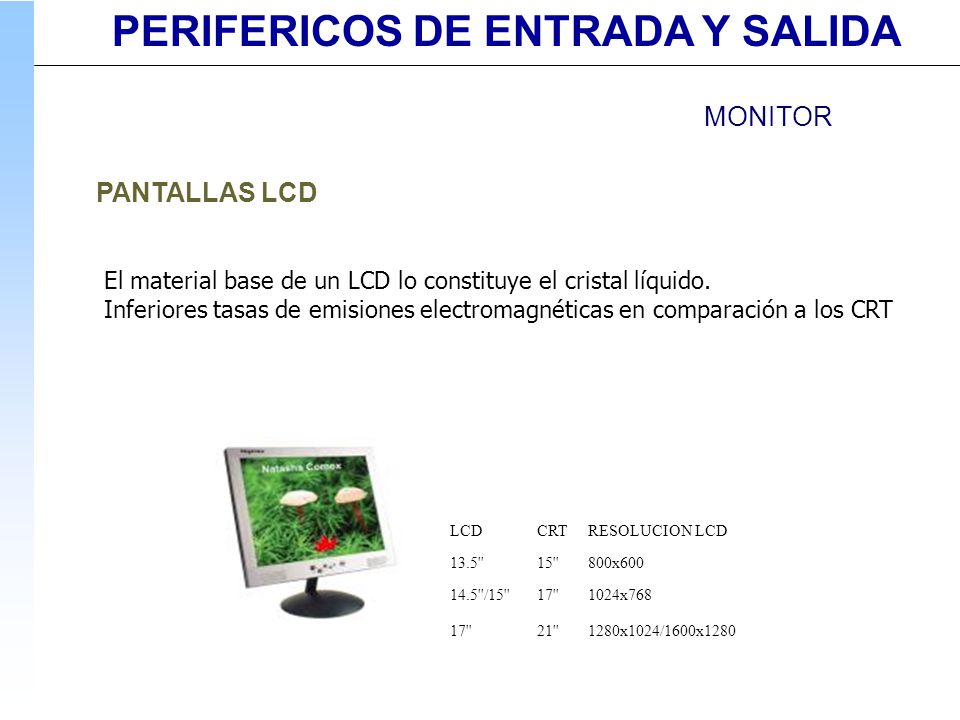

MONITOR PANTALLAS LCD El material base de un LCD lo constituye el cristal líquido. Inferiores tasas de emisiones electromagnéticas en comparación a los CRT LCD CRT RESOLUCION LCD 13.5'' 15'' 800x600 14.5''/15'' 17'' 1024x768 21'' 1280x1024/1600x1280

Mensajes cortos de texto

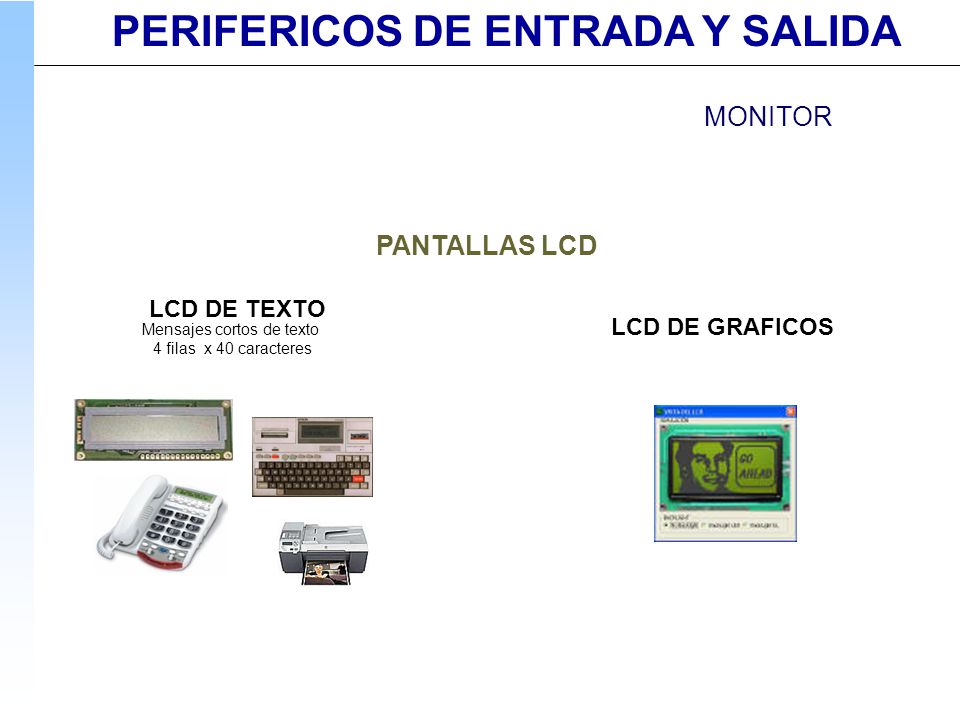

PERIFERICOS DE ENTRADA Y SALIDA MONITOR PANTALLAS LCD LCD DE TEXTO LCD DE GRAFICOS Mensajes cortos de texto 4 filas x 40 caracteres

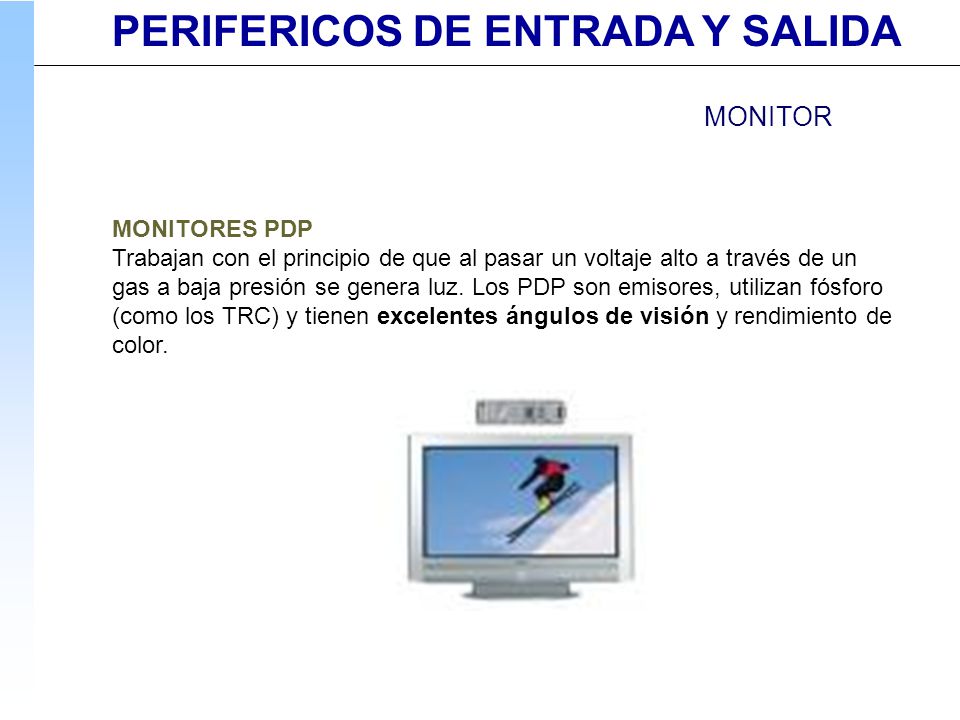

MONITOR MONITORES PDP Trabajan con el principio de que al pasar un voltaje alto a través de un gas a baja presión se genera luz. Los PDP son emisores, utilizan fósforo (como los TRC) y tienen excelentes ángulos de visión y rendimiento de color.

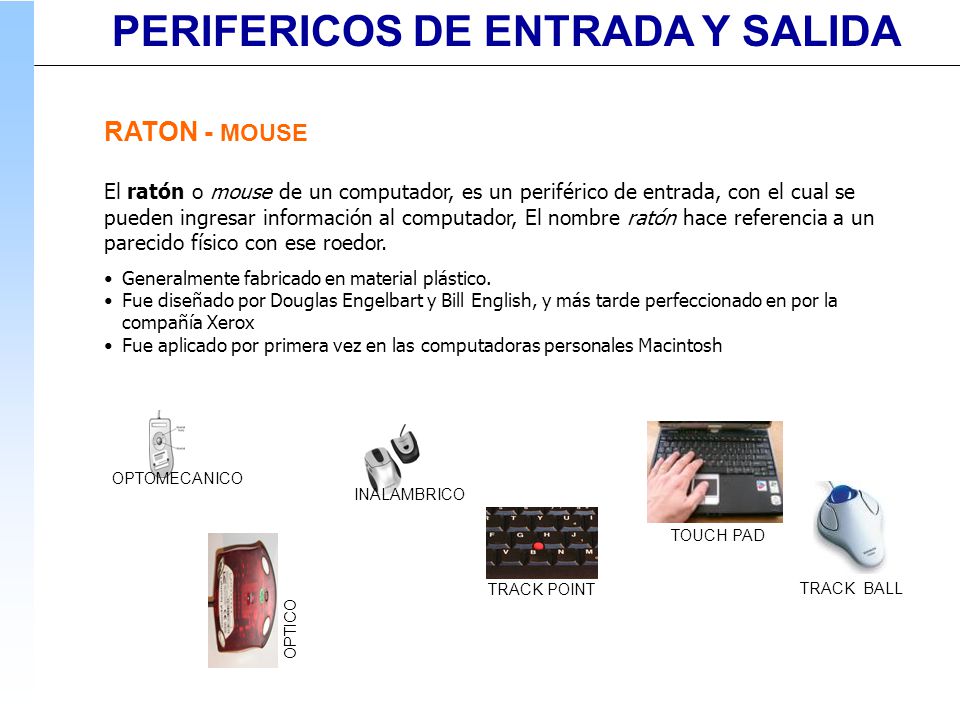

RATON - MOUSE El ratón o mouse de un computador, es un periférico de entrada, con el cual se pueden ingresar información al computador, El nombre ratón hace referencia a un parecido físico con ese roedor. Generalmente fabricado en material plástico. Fue diseñado por Douglas Engelbart y Bill English, y más tarde perfeccionado en por la compañía Xerox Fue aplicado por primera vez en las computadoras personales Macintosh OPTOMECANICO INALAMBRICO TOUCH PAD TRACK BALL TRACK POINT OPTICO

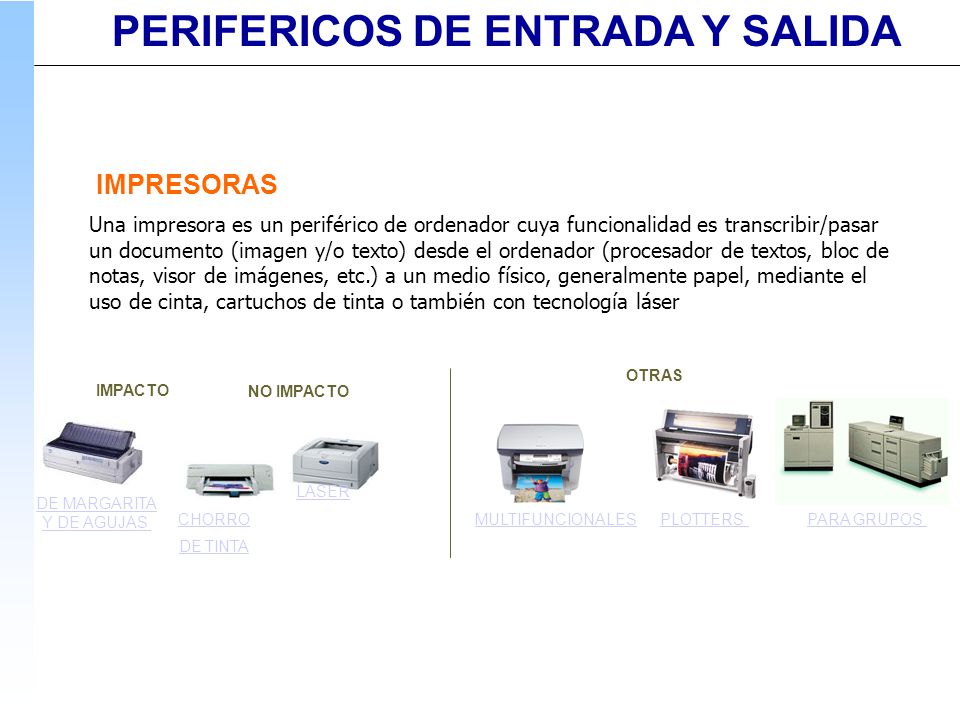

IMPRESORAS Una impresora es un periférico de ordenador cuya funcionalidad es transcribir/pasar un documento (imagen y/o texto) desde el ordenador (procesador de textos, bloc de notas, visor de imágenes, etc.) a un medio físico, generalmente papel, mediante el uso de cinta, cartuchos de tinta o también con tecnología láser OTRAS IMPACTO NO IMPACTO PARA GRUPOS PLOTTERS DE MARGARITA Y DE AGUJAS MULTIFUNCIONALES LASER CHORRO DE TINTA

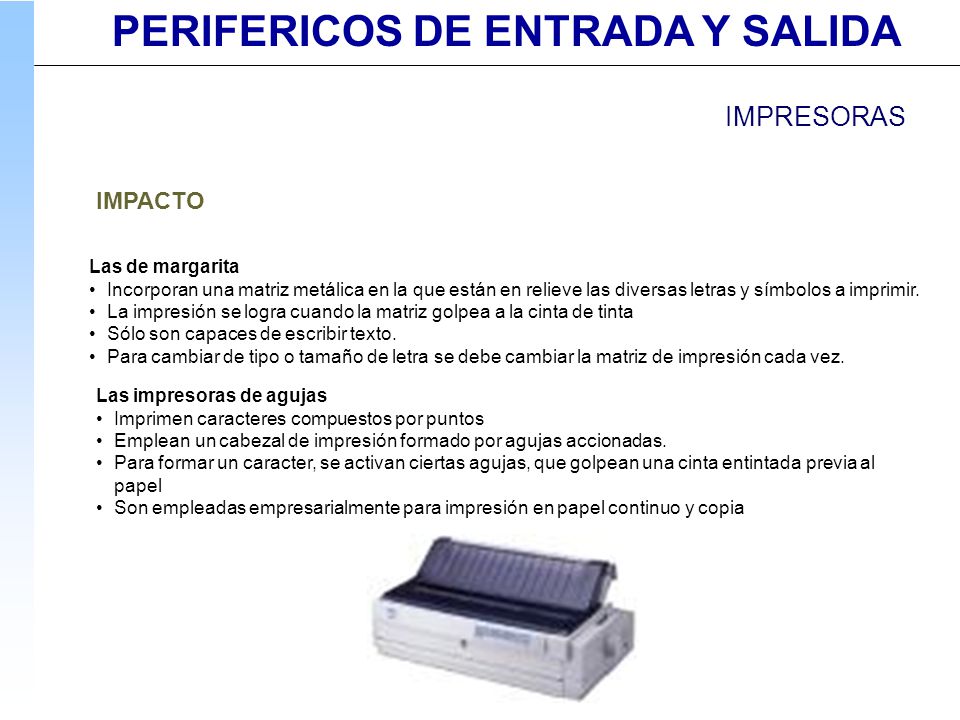

IMPRESORAS IMPACTO Las de margarita Incorporan una matriz metálica en la que están en relieve las diversas letras y símbolos a imprimir. La impresión se logra cuando la matriz golpea a la cinta de tinta Sólo son capaces de escribir texto. Para cambiar de tipo o tamaño de letra se debe cambiar la matriz de impresión cada vez. Las impresoras de agujas Imprimen caracteres compuestos por puntos Emplean un cabezal de impresión formado por agujas accionadas. Para formar un caracter, se activan ciertas agujas, que golpean una cinta entintada previa al papel Son empleadas empresarialmente para impresión en papel continuo y copia

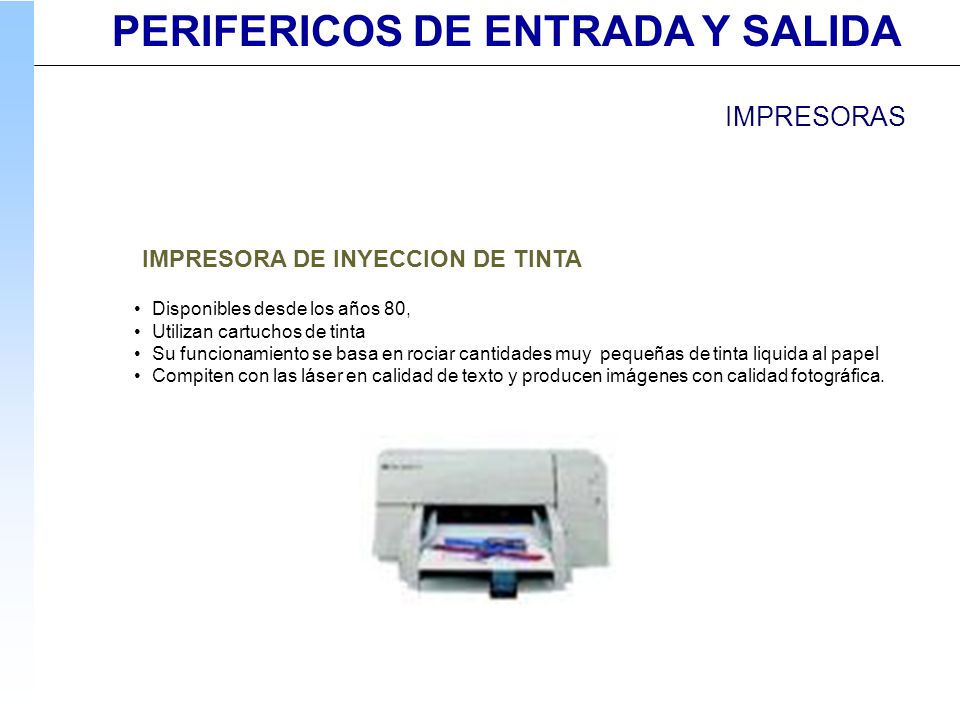

IMPRESORAS IMPRESORA DE INYECCION DE TINTA Disponibles desde los años 80, Utilizan cartuchos de tinta Su funcionamiento se basa en rociar cantidades muy pequeñas de tinta liquida al papel Compiten con las láser en calidad de texto y producen imágenes con calidad fotográfica.

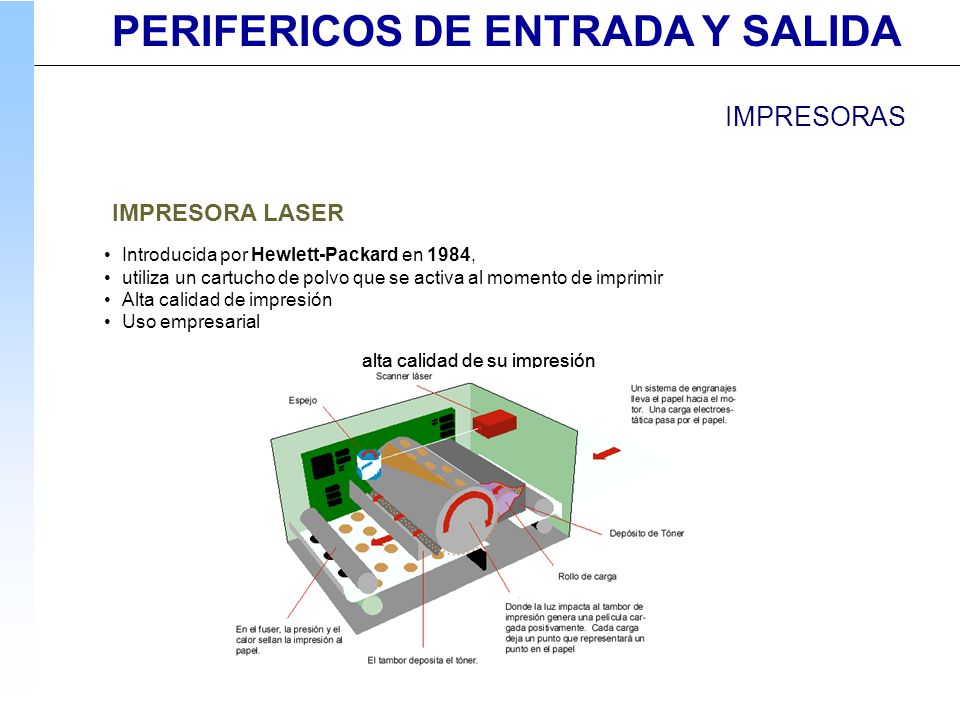

IMPRESORAS IMPRESORA LASER Introducida por Hewlett-Packard en 1984, utiliza un cartucho de polvo que se activa al momento de imprimir Alta calidad de impresión Uso empresarial alta calidad de su impresión alta calidad de su impresión

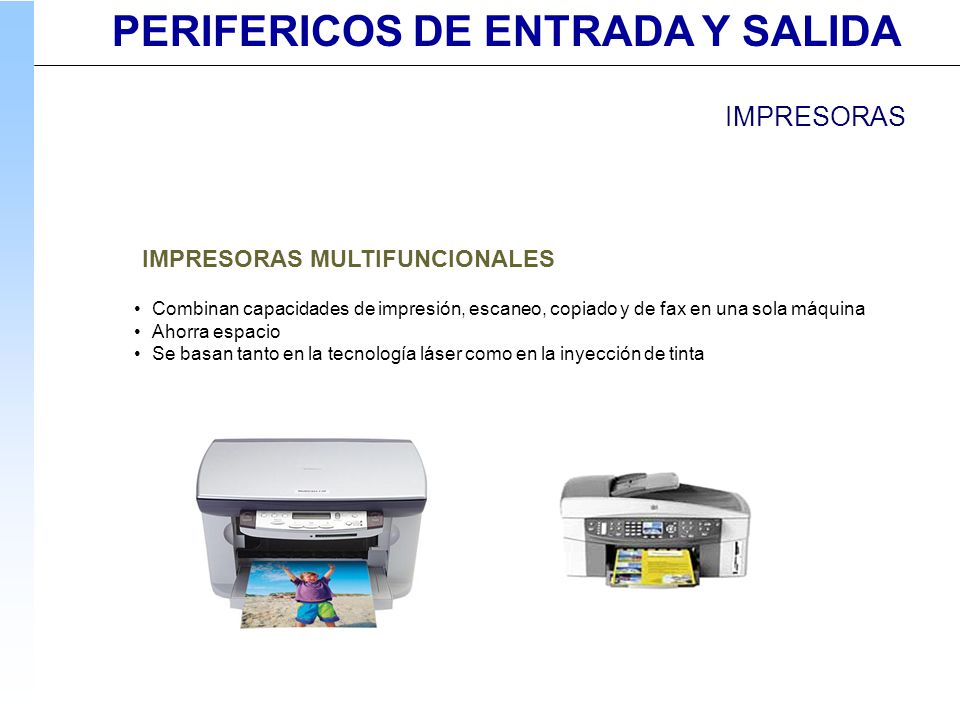

IMPRESORAS IMPRESORAS MULTIFUNCIONALES Combinan capacidades de impresión, escaneo, copiado y de fax en una sola máquina Ahorra espacio Se basan tanto en la tecnología láser como en la inyección de tinta

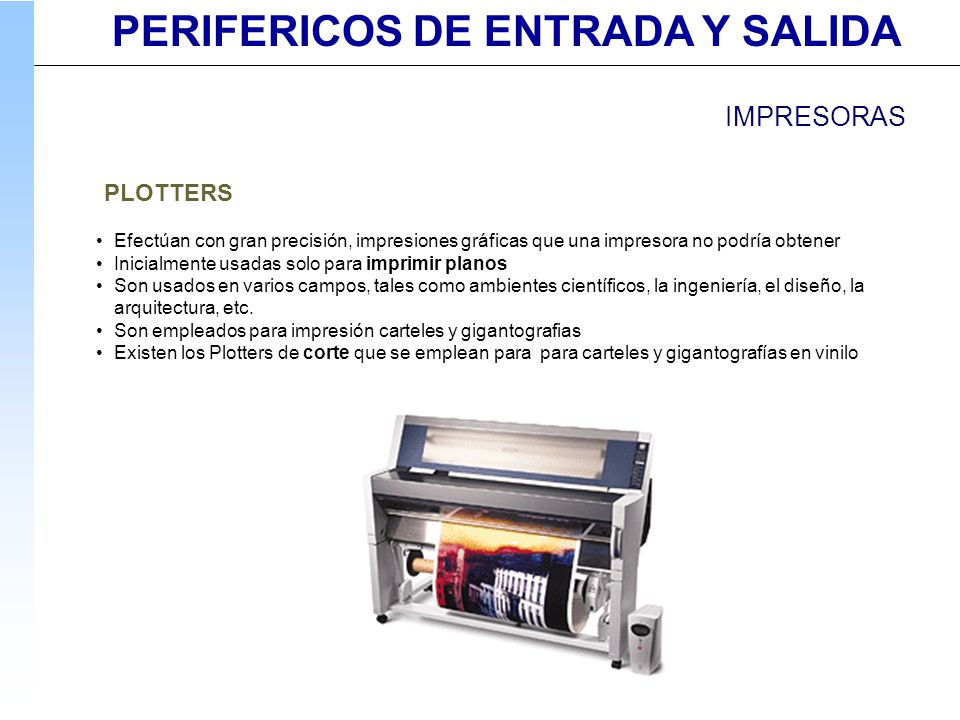

IMPRESORAS PLOTTERS Efectúan con gran precisión, impresiones gráficas que una impresora no podría obtener Inicialmente usadas solo para imprimir planos Son usados en varios campos, tales como ambientes científicos, la ingeniería, el diseño, la arquitectura, etc. Son empleados para impresión carteles y gigantografias Existen los Plotters de corte que se emplean para para carteles y gigantografías en vinilo

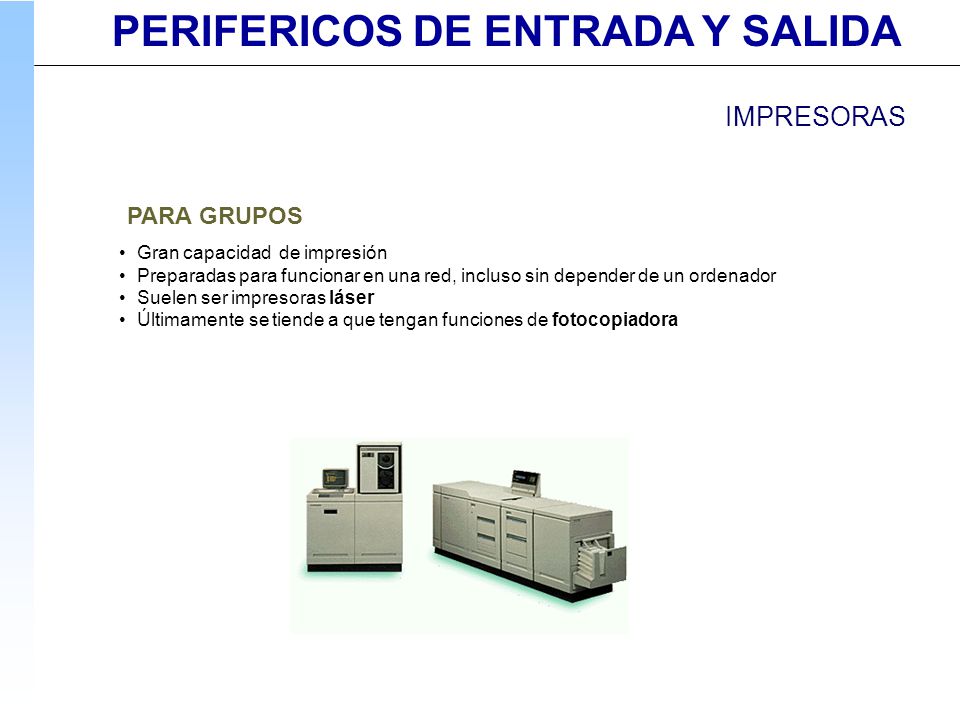

IMPRESORAS PARA GRUPOS Gran capacidad de impresión Preparadas para funcionar en una red, incluso sin depender de un ordenador Suelen ser impresoras láser Últimamente se tiende a que tengan funciones de fotocopiadora

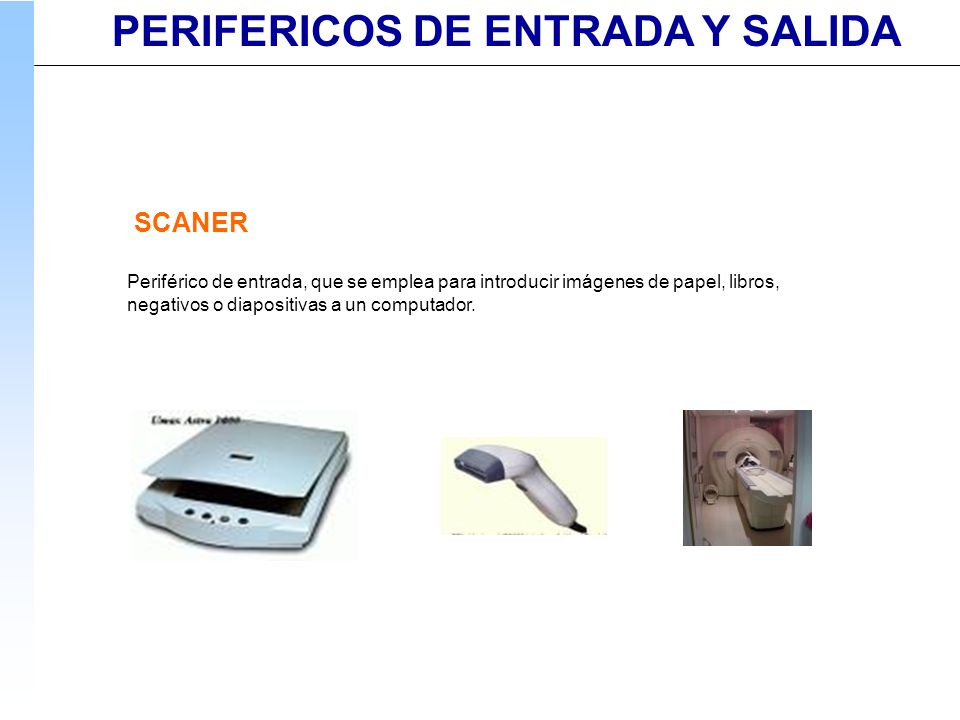

SCANER Periférico de entrada, que se emplea para introducir imágenes de papel, libros, negativos o diapositivas a un computador.

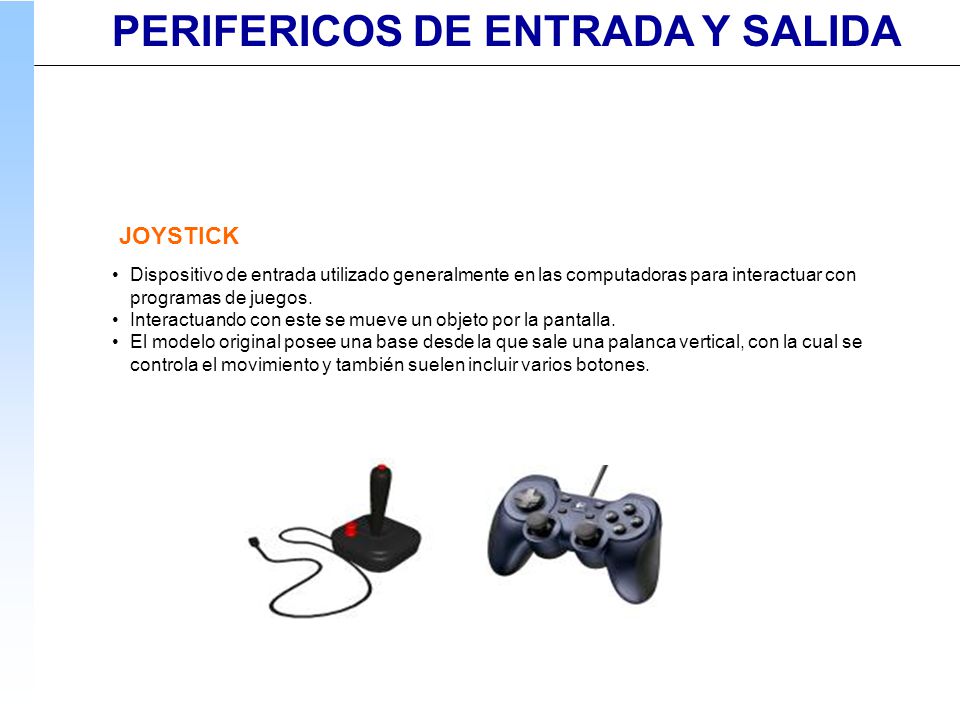

JOYSTICK Dispositivo de entrada utilizado generalmente en las computadoras para interactuar con programas de juegos. Interactuando con este se mueve un objeto por la pantalla. El modelo original posee una base desde la que sale una palanca vertical, con la cual se controla el movimiento y también suelen incluir varios botones.

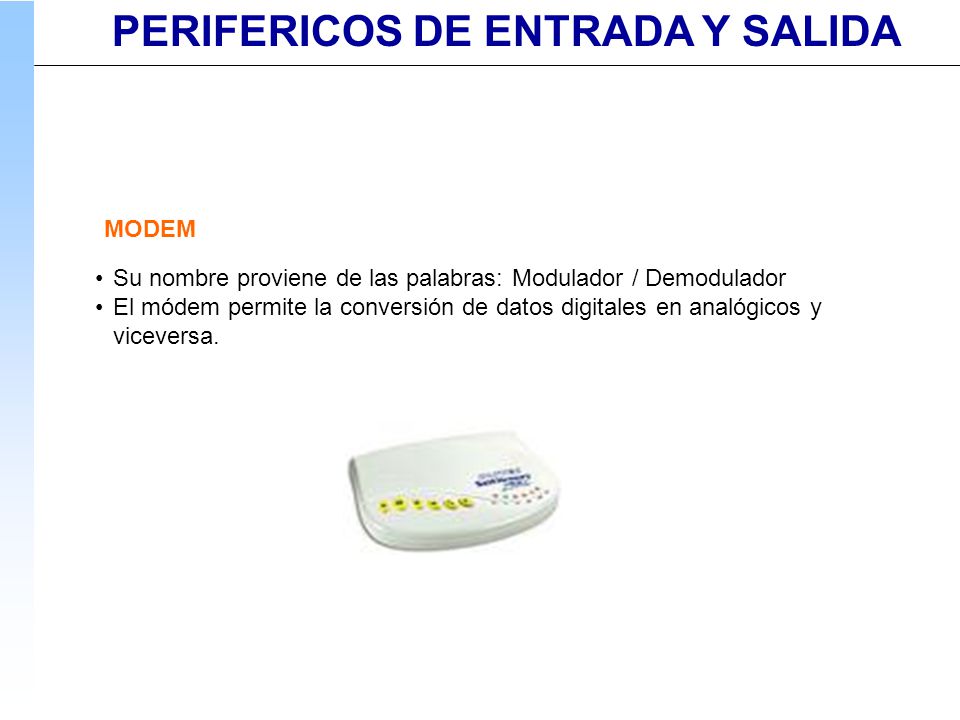

MODEM Su nombre proviene de las palabras: Modulador / Demodulador El módem permite la conversión de datos digitales en analógicos y viceversa.

LAPIZ OPTICO Dispositivo de entrada de datos y apuntador Se compone de un dispositivo similar a un lápiz con una cabeza lectora, con la que puede escribirse o dibujarse en la pantalla del ordenador, si ésta es sensible a estos dispositivos En algunos casos puede funcionar sustituyendo al ratón, aunque su principal función está asociada a programas de dibujo, ilustración, ó CAD.

Trabajos de Investigación

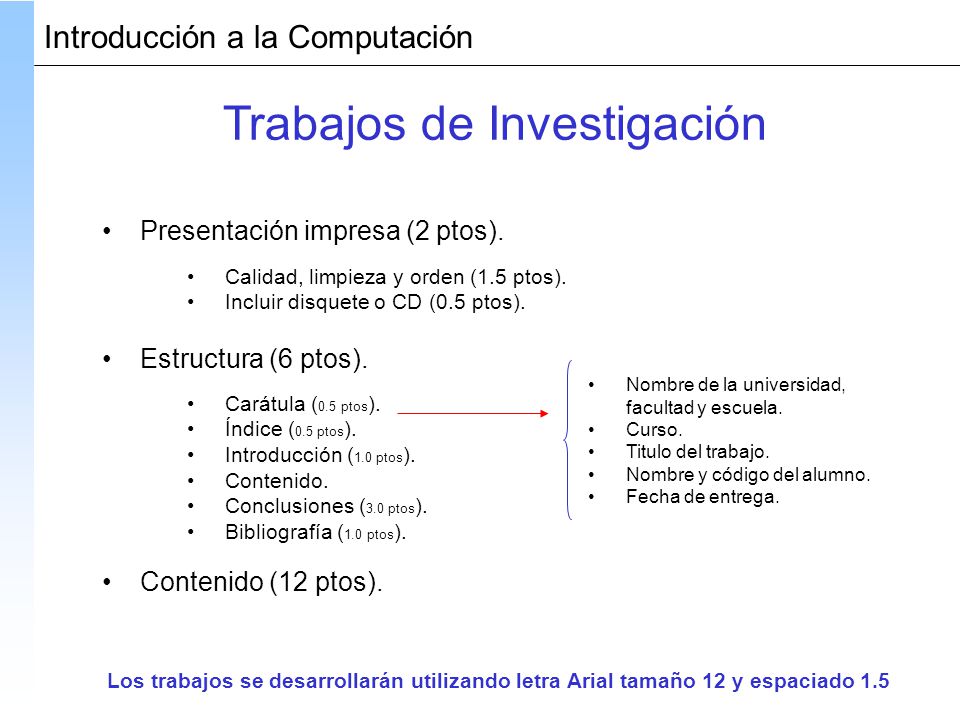

Introducción a la Computación Trabajos de Investigación Presentación impresa (2 ptos). Calidad, limpieza y orden (1.5 ptos). Incluir disquete o CD (0.5 ptos). Estructura (6 ptos). Nombre de la universidad, facultad y escuela. Curso. Titulo del trabajo. Nombre y código del alumno. Fecha de entrega. Carátula (0.5 ptos). Índice (0.5 ptos). Introducción (1.0 ptos). Contenido. Conclusiones (3.0 ptos). Bibliografía (1.0 ptos). Contenido (12 ptos). Los trabajos se desarrollarán utilizando letra Arial tamaño 12 y espaciado 1.5

Trabajos de Investigación

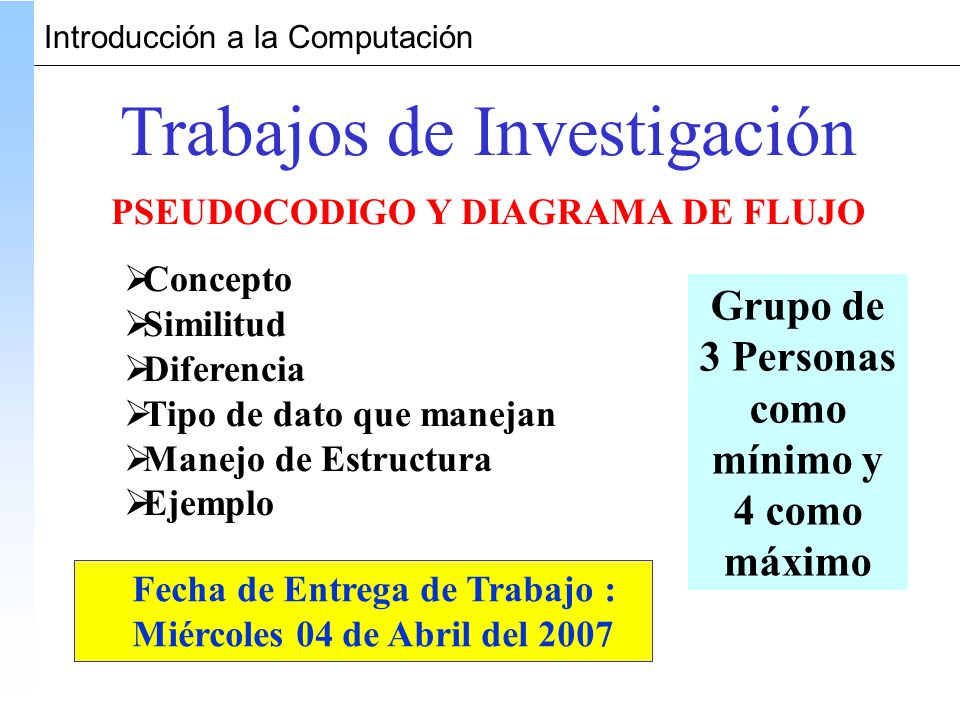

Introducción a la Computación Trabajos de Investigación PSEUDOCODIGO Y DIAGRAMA DE FLUJO Concepto Similitud Diferencia Tipo de dato que manejan Manejo de Estructura Ejemplo Grupo de 3 Personas como mínimo y 4 como máximo Fecha de Entrega de Trabajo : Miércoles 04 de Abril del 2007
