1 Enlace Ampliación de BIM para diseño y análisis estructural

2 Introducción Esta lección ofrece una descripción general del modelo de análisis en el software Autodesk ® Revit Structure ®. En él se destacan las diferencias entre el modelo físico y analítico. A continuación, se presentan potentes Aplicaciones estructurales que se pueden añadir a Revit Estructural.

3 Objetivos Definir el modelo de la estructura analítica de Revit. Conocer las diferencias entre los modelos físicos y analíticos. Comprender el concepto básico de las cargas estructurales, estuches de carga, y combinaciones de cargas. Comprender cómo funcionan las herramientas básicas en Revit Structure relacionadas con el uso del modelo de información de edificios (BIM) para el análisis estructural. Comprender la relación entre el software de análisis, tales como Autodesk ® Robot ™, software y aplicaciones BIM como Revit Structure.

4 Ejercicio 4.1: Diseño de viga mixta Ejercicio 4.2: Cargas en Takedown
Ejercicio 4.3: El análisis estático de las losas Ejercicio 4.4: Análisis estático de vigas Ejercicio 4.5: Enlace de Revit a Robot

5 Teoría de los objetos físicos y Analíticos
En las ilustraciones anteriores, la vista de la izquierda representa el modelo físico, y la vista de la derecha representa el modelo analítico.

6 Teoría de los objetos físicos y Analíticos

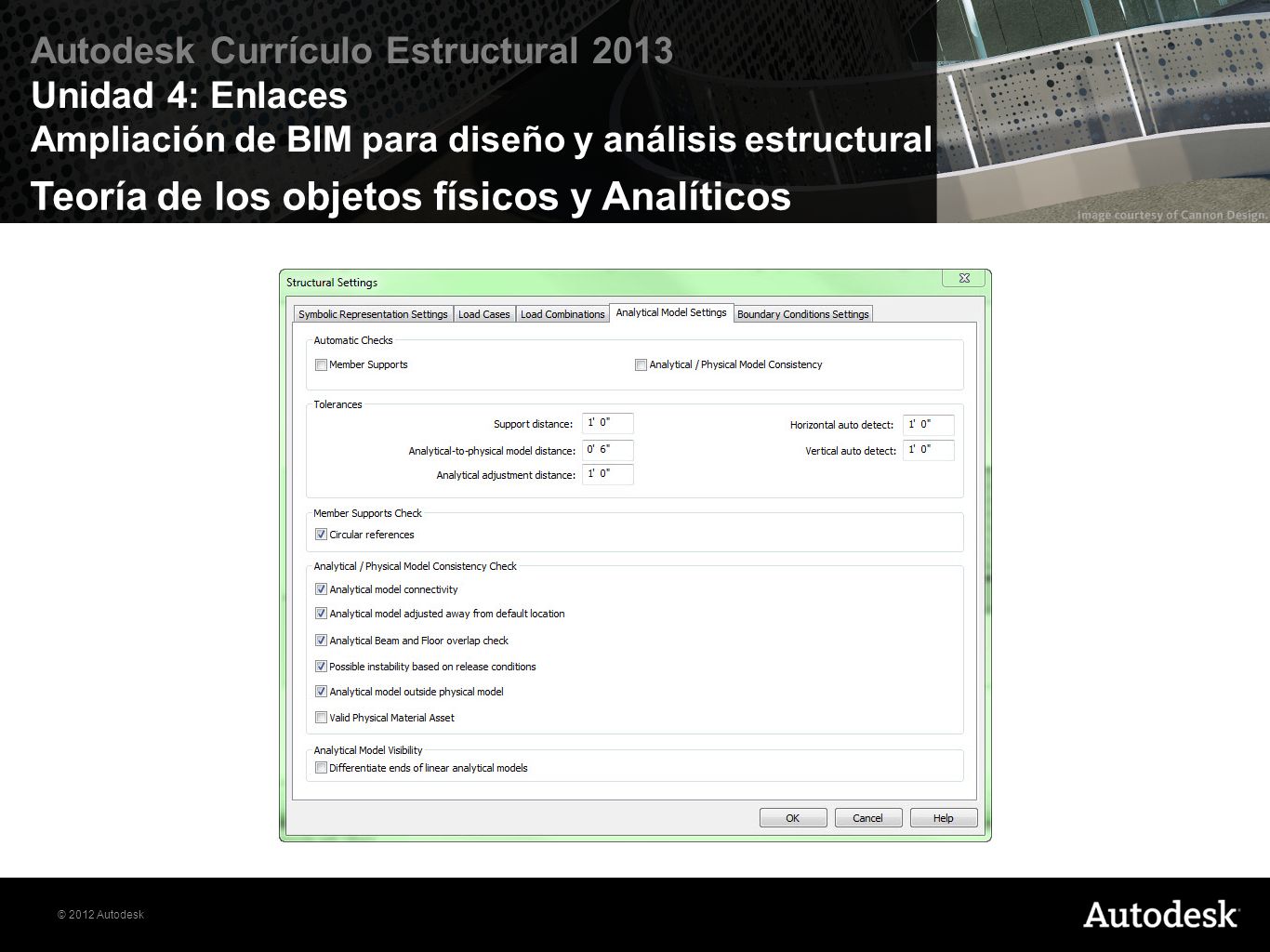

En el cuadro de diálogo de Configuración estructural, seleccione la pestaña Configuración de Modelo analítico para determinar cómo Revit Structure realiza ciertas tareas en el modelo analítico.

7 Ejercicio 4.1: Diseño de viga mixta

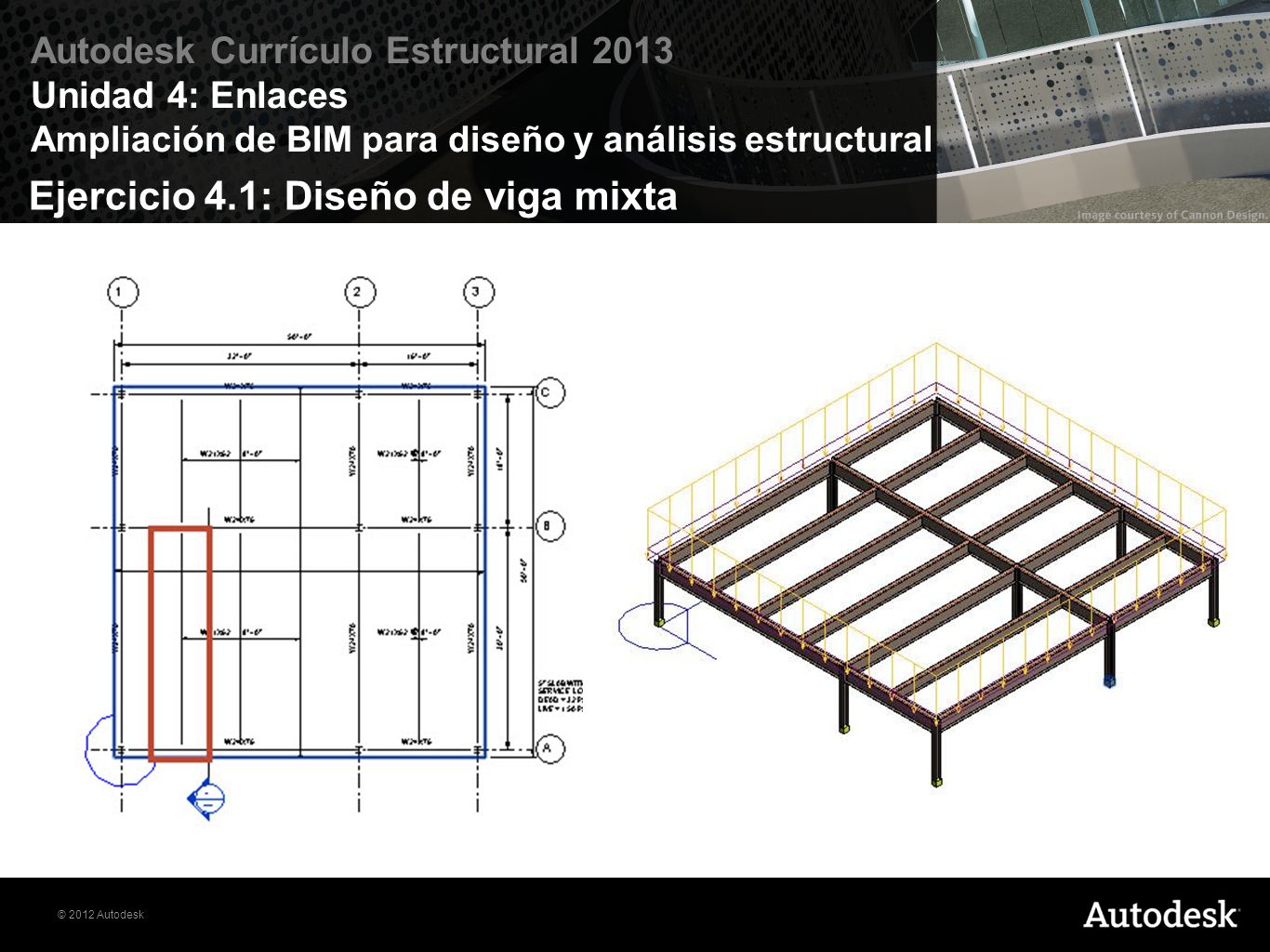

En este ejemplo, nos fijamos en el diseño de una viga interior, compuesta para abarcar 30 'con una separación entre ejes de 8' con el número mínimo de 3/4 "de diámetro x 3" conectores de corte del espárrago. La losa es de 5 "de espesor con f'c = 3 ksi (n = 9) de concreto y la viga se va a construir sin orillas. La viga debe soportar un techo falso de 7 libras por pie cuadrado, 25 libras por pie cuadrado de tabiques de carga y otros elementos muertos, y una carga viva de 150 libras por pie cuadrado. La viga de acero utiliza acero A992 con 50 ksi límite elástico. En este ejemplo se utiliza la carga de diseño AISC y factor de resistencia (LRFD). La viga en cuestión se indica en la Figura anterior. La viga inicial es una W21x62. Preguntas para el Ejercicio 4.1 ¿Cual es el diseño de la viga más económico por su peso de la viga de acero? ¿Cuál es la viga más económica en términos de cantidad mínima de montantes y el trabajo de soldadura de pernos que es de 16 "de profundidad? ¿Cuál es la viga más ligera de 18 "de profundidad que cumple los requisitos del diseño? ¿Cuál es la viga más ligera no compuesta que cumple los requisitos del diseño? En general, ¿cuál de los diseños anteriores es el mejor y por qué?

8 Ejercicio 4.1: Diseño de viga mixta
En este ejemplo, nos fijamos en el diseño de una viga interior compuesta para abarcar 30 'con una separación entre ejes de 8' con el número mínimo de 3/4 "de diámetro x 3" conectores de perno cortante. La losa es de 5 "de espesor con f'c = 3 ksi (n = 9) de concreto y la viga se va a construir sin orillas. La viga debe soportar un techo falso de 7 libras por pie cuadrado, 25 libras por pie cuadrado de tabiques de carga y otros elementos muertos, y una carga viva de 150 libras por pie cuadrado. La viga de acero utiliza acero A992 con 50 ksi límite elástico. En este ejemplo se utiliza la carga de diseño AISC y factor de resistencia (LRFD).

9 Ejercicio 4.1: Diseño de viga mixta
Este ejercicio utiliza el modelo de la unidad 04_composite-beam.rvt Las funcionalidades básicas de la aplicación: Diseño interactivo de las vigas mixtas: Esta opción permite a los usuarios diseñar los miembros seleccionados de acuerdo a sus propias configuraciones. En este caso, un cuadro de diálogo en la pantalla de los usuarios puede determinar sus configuraciones, verificar los resultados de su diseño, o aceptar el diseño. Diseño automático de las vigas mixtas: Esta opción permite a los usuarios o a los miembros del diseño de acuerdo a la selección y sus propias configuraciones. El diseño se realiza de forma automática según la configuración del usuario.

10 Ejercicio 4.1: Diseño de viga mixta
¿Por qué se usa el modulo para la carga muerta, en la imagen? ¿Por qué se usa en el modelo -0,600 para la carga viva, en la imagen?

11 Ejercicio 4.2: Cargas en Takedown
Este ejercicio utiliza el modelo: SE_Unit-04_Exercise2_Start.rvt Vea el video para este ejercicio, a continuación, responda lo siguiente: a) ¿Cuándo son útiles las herramientas de carga Takedown? b) ¿Cuándo es el momento en que la herramienta de carga Takedown no se debe utilizar?

12 Ejercicio 4.3: El análisis estático de las losas
Este ejercicio utiliza el modelo de la unidad 04_load-take-down_part-2_with-slab.rvt. ¿Cuándo son útiles las herramientas del análisis de Losa ? . ¿Por qué las reacciones en cada columna individual dieron diferentes resultados en la herramienta de Takedown y la de análisis de la losa? ¿Es la carga total en la estructura la misma si se compara a la suma de las reacciones de la herramienta de Takedown y la suma de las reacciones en el análisis de la losa?

13 Ejercicio 4.4: Análisis estático de vigas
Vea el video para este ejercicio y luego responda lo siguiente: Utilice la viga en el modelo de ejercicio 4.1 con la herramienta de análisis estático de la viga para crear un informe. Calcular a mano y luego dibujar la carga de la viga, tensión de corte, momento, y los diagramas de desviación, y luego compararlos con el informe realizado en el ejercicio anterior.

14 Ejercicio 4.5: Enlace de Revit a Robot
Vea el video para este ejercicio y haga lo siguiente: a) Abrir el archivo Revit2Robot_building_example.rvt. b) Uso de la Revit de Enlace Robot, exportar el modelo de software Autodesk ® Robot Structural Analysis Professional ™. c) Estudiar las cargas, los materiales y elementos estructurales que se crearon desde el enlace Autodesk® Robot™
