1 El Productor de “Push-in Fittings” más Grande en el Mundo ®

2 CONEXIONES RAPIDAS SIN USO DE HERRAMIENTAS PARA INSTALACIONES DE CAÑERIAS Y SISTEMAS DE CALEFACCION

3 IAPMO Unified Plumbing Code pw rfhASTM F 877-05 CSA B137.5 ASSE 1061 NORMAS Y AFILIACIONES

4 • Desmonte sin daño a la tubería o el acople • Conexión de agarre y selle • Los casquillos de refuerzo superseal® dan un sello secundario • Se reduce la fuerza necesaria para introducir el tubo • Ligero y fácil de manejar CARACTERISTICAS DEL SISTEMA

5 •Conexiones Rápidas y Simples •No Requiere Herramientas •Re-Usables •Pueden ser Usadas con Tuberías de Plástico o Cobre •Tecnología de Vuelta y Sellado •Tiempo de Instalacion se Reduce Hasta en un 40% •Liviano y Fácil de Manejar BENEFICIOS DEL SISTEMA

6 Semejante a nuestras conexiones rápidas estándar, Conectores de Cierre y Tuerza “Twist and Lock” tiene una pinza con dientes de acero inoxidable que agarran el tubo cuando se introduce completamente, y un “o-ring” para proporcionar un sello hermético permanente. El beneficio adicional del “Twist and Lock” es que una torsión del “screw-cap”, da más compresión al sello del “o-ring” asegurando el tubo en su sitio para seguridad adicional. HACIENDO UNA BUENA CONECCION

7 • Asegurese que el tubo este libre de marcas y corte el tubo a escuadra. • Cuando use el Tubo Speedfit ® recomendamos el uso del cortador de Tubo de JG. • Para prevenir el daño al ‘o-ring’ es esencial que el tubo Speedfit ® quede libre de rebordes y las orillas agudas. PREPARE EL TUBO Cuando use el Tubo Speedfit®, recomendamos el uso de los Casquillos de refuerza Superseal ®. Los Casquillos de Refuerza se deben usar solamente con el Tubo Speedfit ®. El tallo del Casquillo de Refuerza da más rigidez a la longitud del tubo dentro del conector, reduciendo la oportunidad de escapes si una carga del lado se aplica.

8 Espacio entre el ‘screw-cap’ y el reborde del cuerpo El tubo y los conectores deben mantenerse limpios, en sus bolsas, e ilesos antes de usar. CONECTORES TWIST AND LOCK El conector debe estar en la posición ‘Desatrancado’. Esto es mostrado por un pequeño espacio entre el “screw-cap” y el reborde del cuerpo. 1 COMO HACER UNA CONEXION Espacio entre el ‘screw-cap’ y el reborde del cuerpo

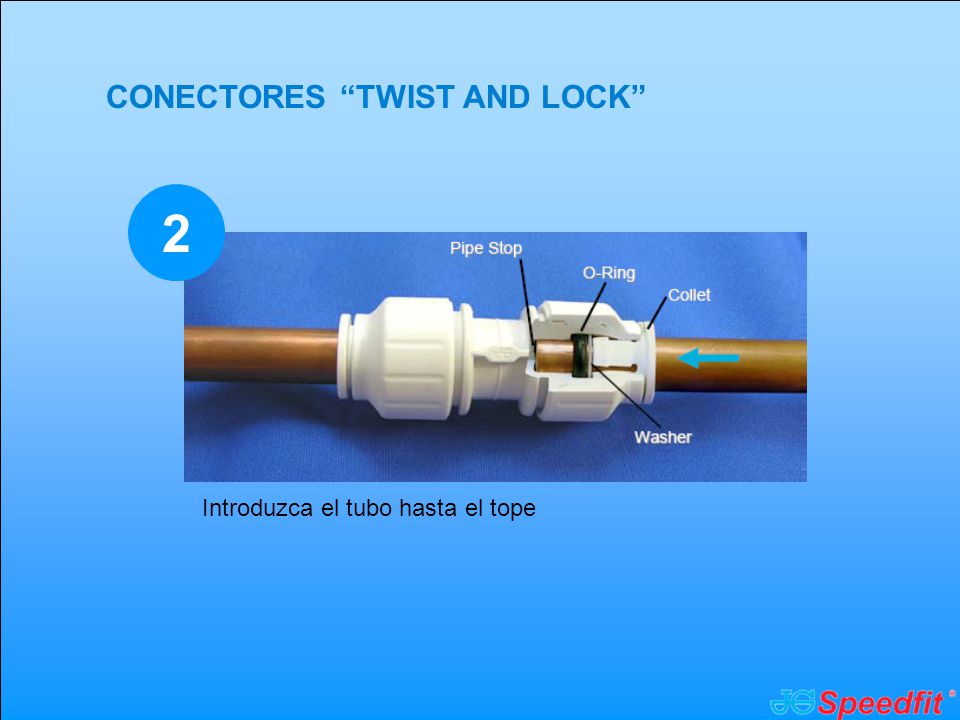

9 CONECTORES “TWIST AND LOCK” Introduzca el tubo hasta el tope 2

10 Tuerza el “screw-cap” hasta que toque el reborde del cuerpo. Esto cierra el tubo en la posición y aumenta el sello del 'o'-ring alrededor del tubo. 3 CONECTORES “TWIST AND LOCK”

11 Asegúrese que el sistema este despresurizado. PARA DESCONECTAR: CONECTORES “TWIST AND LOCK”

12 Asegúrese de torcer el “screw-cap” a la posición desatrancada. Empuje la pinza de forma uniforme hacia el interior del conector con sus dedos. Con la pinza en esta posición el tubo se puede quitar. El conector es reusable. CONECTORES “TWIST AND LOCK”

13 QUE NO HACER • No use tubo dañado o rayado • No use sierras de metales para cortar tubo • No deje rebabas en el tubo • No se olvide de empujar el tubo completamente hacia el interior del conector hasta que llegue al final. • No meta los dedos en el interior del conector, porque los dientes de acero inoxidable pueden causar heridas. Recuerde de hacer prueba de presión a la instalación completada según las recomendaciones en nuestra Lista de verificación Técnica.

14 La característica extraordinaria del concepto Speedfit ® es la habilidad de fácilmente conectar y desconectar el Tapon que también proporcionan un sello hermético. Estos Tapones se pueden usar para sellar instalaciones temporeras que necesiten inspecciones y pruebas de presiones. Con el Tapon de Speedfit ® no hay necesidad para el uso de herramientas, ni soldaduras o enhebras. Pueden ser usados con tubos de plástico o cobre, y se pueden reusar muchas veces. Fácil de conectarFácil de desconectar TAPON

15 Speedfit Instalación Demostración # 1

16 Speedfit Instalación Demostración # 2

17 Speedfit Instalación Demostración # 3

18 El Futuro es Plástico CONEXIONES A PRESION, SOLUCION PARA INSLATALACIONES DE CAÑERIAS Y SISTEMAS DE CALEFACCION ®
