1 Complementos IN

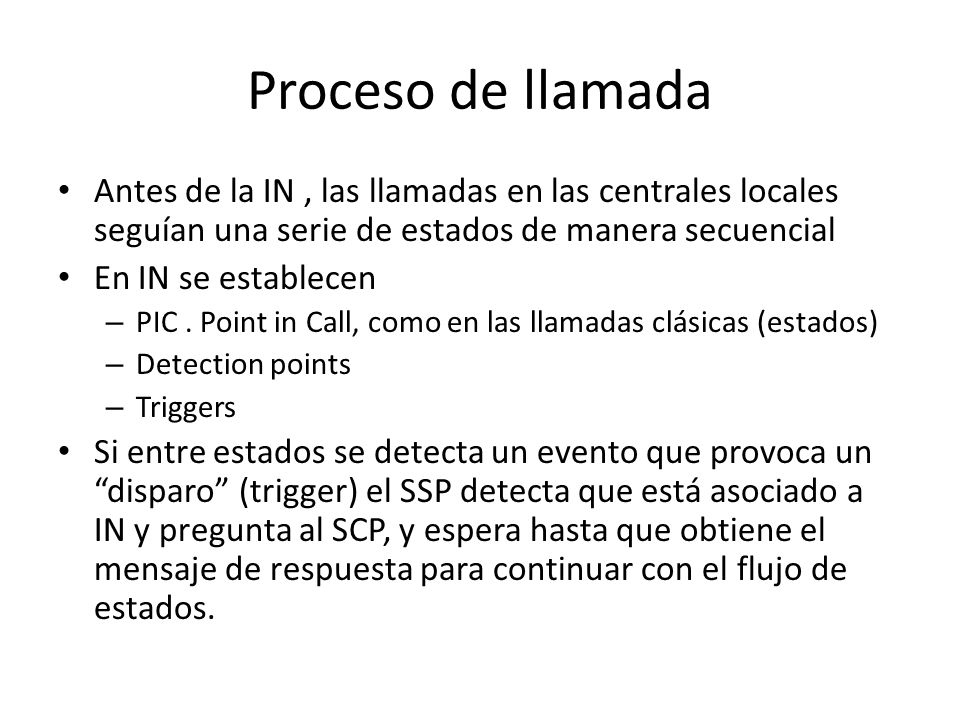

2 Proceso de llamada Antes de la IN , las llamadas en las centrales locales seguían una serie de estados de manera secuencial En IN se establecen PIC . Point in Call, como en las llamadas clásicas (estados) Detection points Triggers Si entre estados se detecta un evento que provoca un “disparo” (trigger) el SSP detecta que está asociado a IN y pregunta al SCP, y espera hasta que obtiene el mensaje de respuesta para continuar con el flujo de estados.

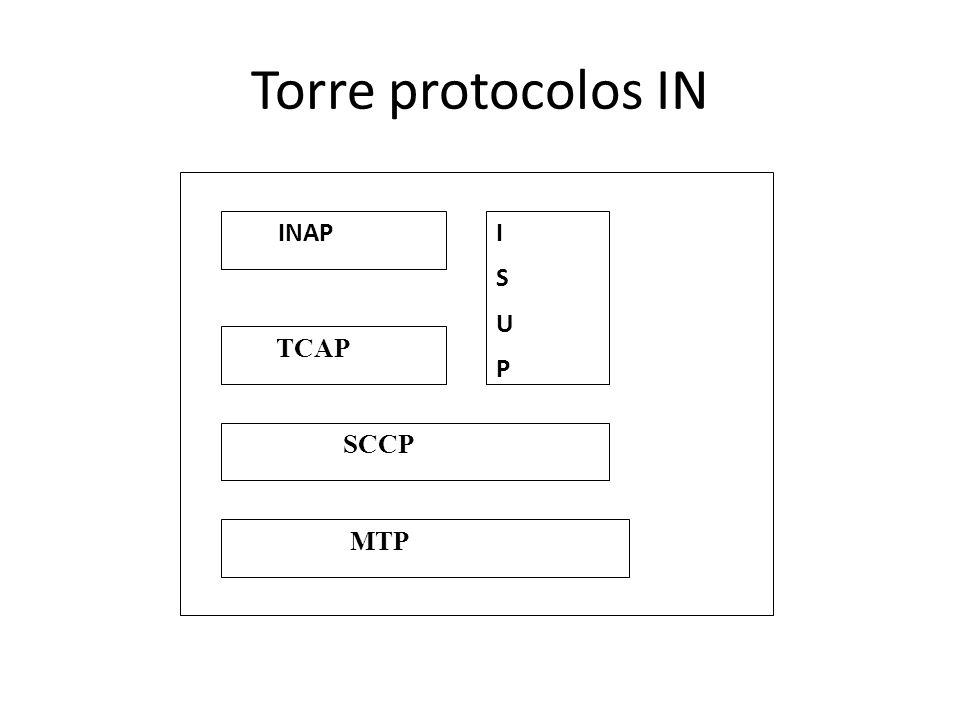

3 Torre protocolos IN INAP TCAP I S U P SCCP MTP

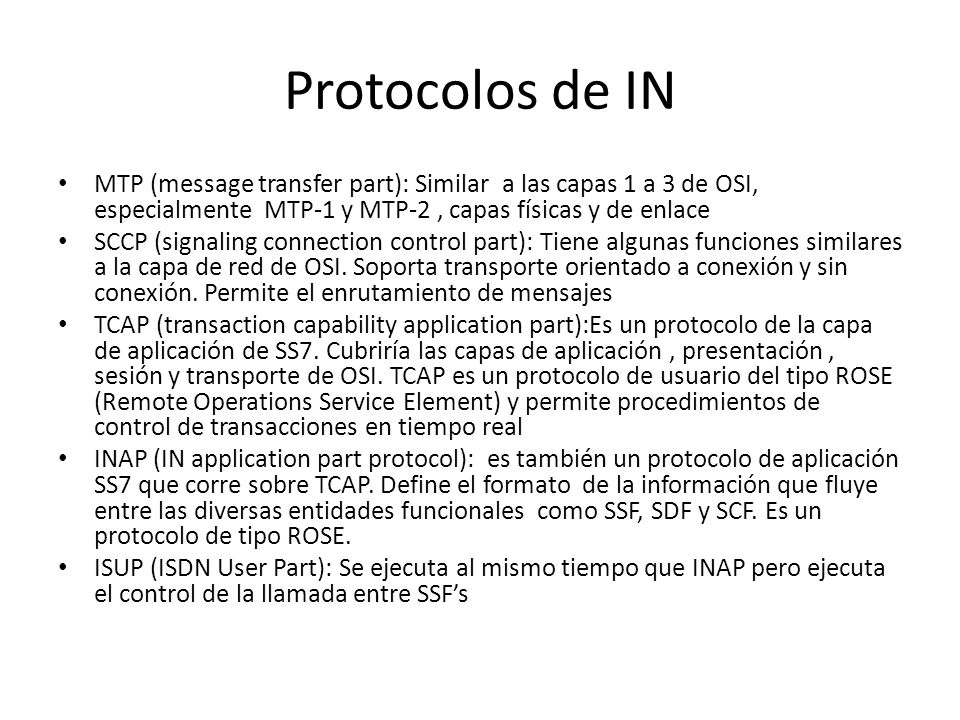

4 Protocolos de IN MTP (message transfer part): Similar a las capas 1 a 3 de OSI, especialmente MTP-1 y MTP-2 , capas físicas y de enlace SCCP (signaling connection control part): Tiene algunas funciones similares a la capa de red de OSI. Soporta transporte orientado a conexión y sin conexión. Permite el enrutamiento de mensajes TCAP (transaction capability application part):Es un protocolo de la capa de aplicación de SS7. Cubriría las capas de aplicación , presentación , sesión y transporte de OSI. TCAP es un protocolo de usuario del tipo ROSE (Remote Operations Service Element) y permite procedimientos de control de transacciones en tiempo real INAP (IN application part protocol): es también un protocolo de aplicación SS7 que corre sobre TCAP. Define el formato de la información que fluye entre las diversas entidades funcionales como SSF, SDF y SCF. Es un protocolo de tipo ROSE. ISUP (ISDN User Part): Se ejecuta al mismo tiempo que INAP pero ejecuta el control de la llamada entre SSF’s

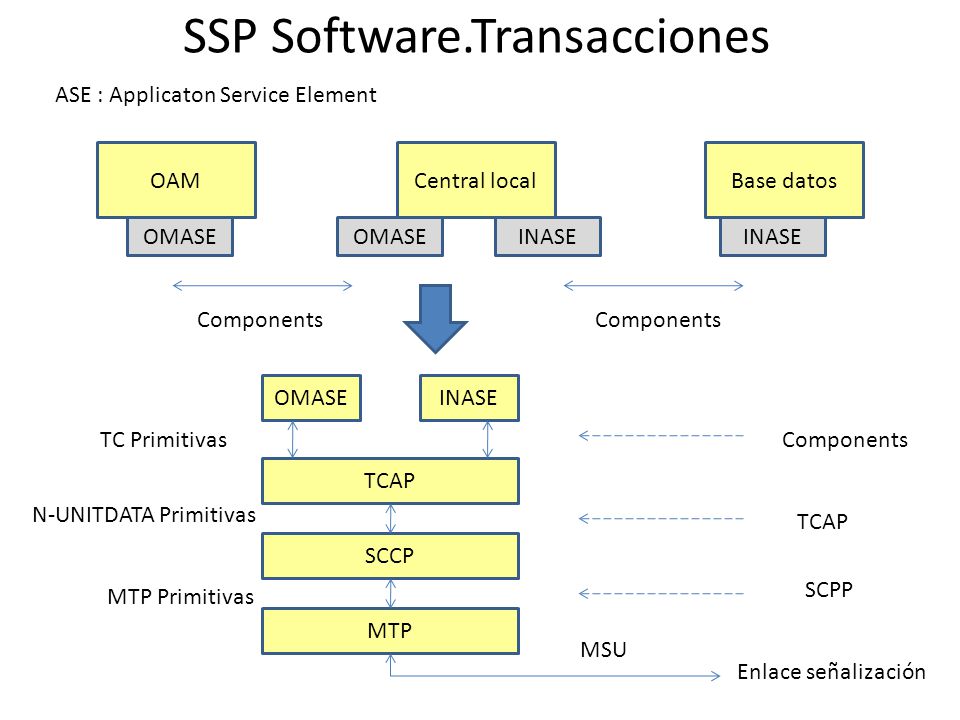

5 SSP Software.Transacciones
ASE : Applicaton Service Element OAM Base datos Central local OMASE INASE Components OMASE INASE TC Primitivas Components TCAP N-UNITDATA Primitivas TCAP SCCP SCPP MTP Primitivas MTP MSU Enlace señalización

6 SSP HARDWARE SSP Línea o INSC Enlace entrante SWITCHBLOCK INSC
PROCESADOR CENTRAL INSC . Intelligent Network Service Circuit

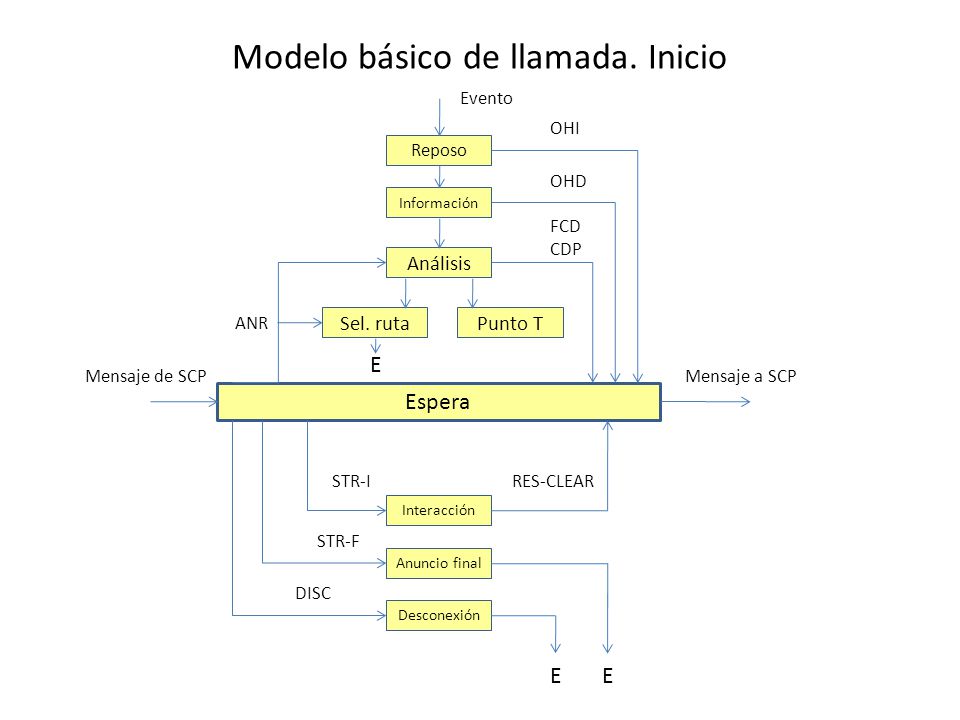

7 Modelo básico de llamada. Inicio
Evento OHI Reposo OHD Información FCD CDP Análisis ANR Sel. ruta Punto T E Mensaje de SCP Mensaje a SCP Espera STR-I RES-CLEAR Interacción STR-F Anuncio final DISC Desconexión E E

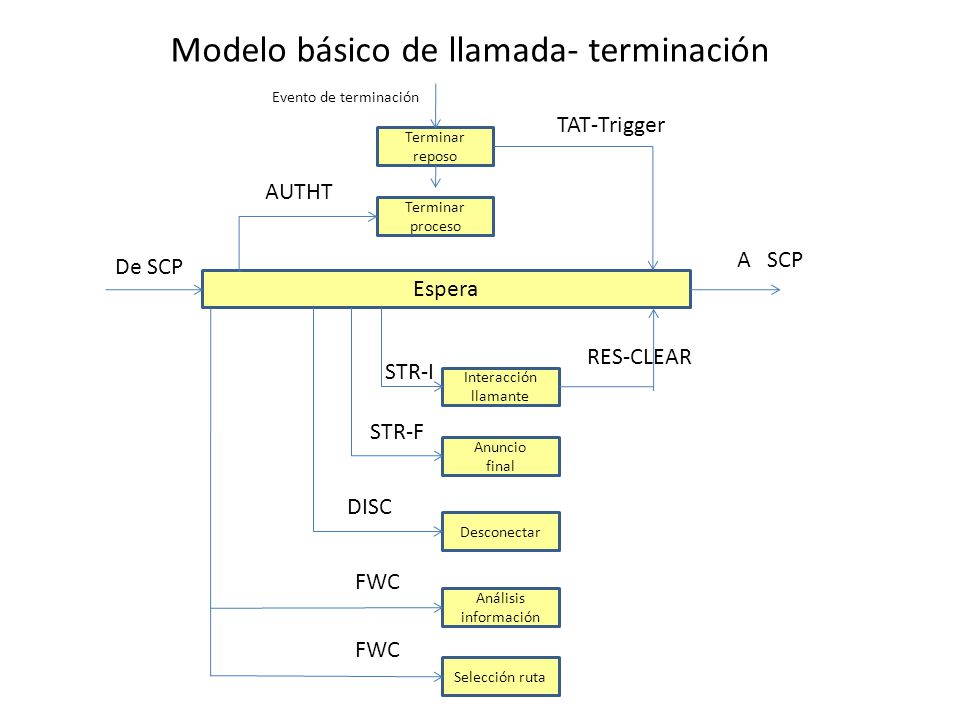

8 Modelo básico de llamada- terminación
Evento de terminación Terminar reposo Terminar proceso Selección ruta Interacción llamante Anuncio final Desconectar Análisis información Espera STR-I STR-F DISC FWC AUTHT TAT-Trigger De SCP A SCP RES-CLEAR

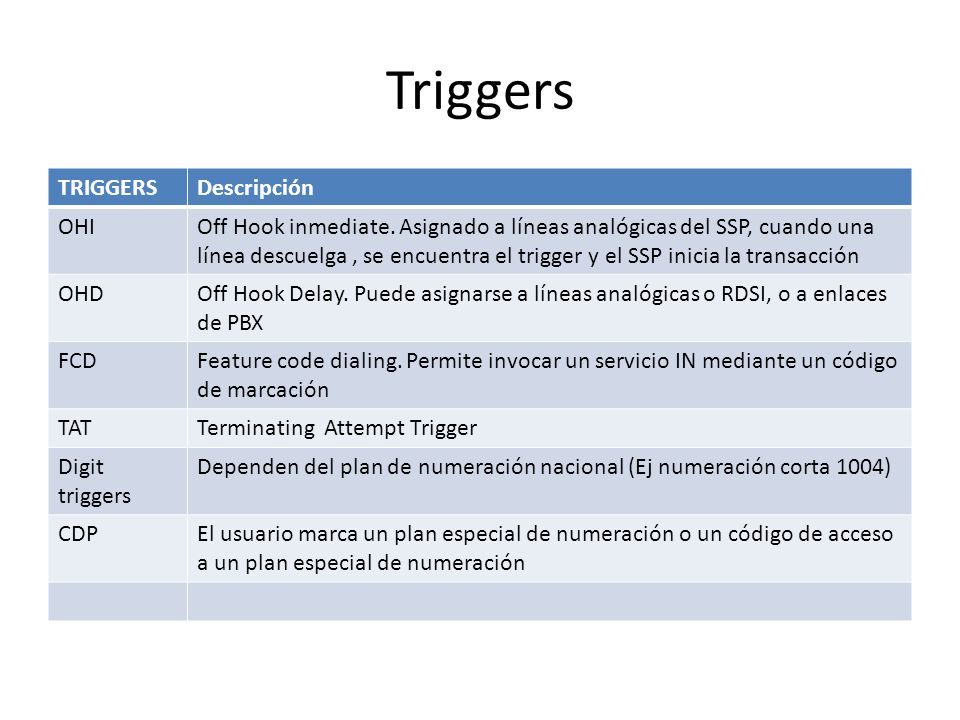

9 Triggers TRIGGERS Descripción OHI
Off Hook inmediate. Asignado a líneas analógicas del SSP, cuando una línea descuelga , se encuentra el trigger y el SSP inicia la transacción OHD Off Hook Delay. Puede asignarse a líneas analógicas o RDSI, o a enlaces de PBX FCD Feature code dialing. Permite invocar un servicio IN mediante un código de marcación TAT Terminating Attempt Trigger Digit triggers Dependen del plan de numeración nacional (Ej numeración corta 1004) CDP El usuario marca un plan especial de numeración o un código de acceso a un plan especial de numeración

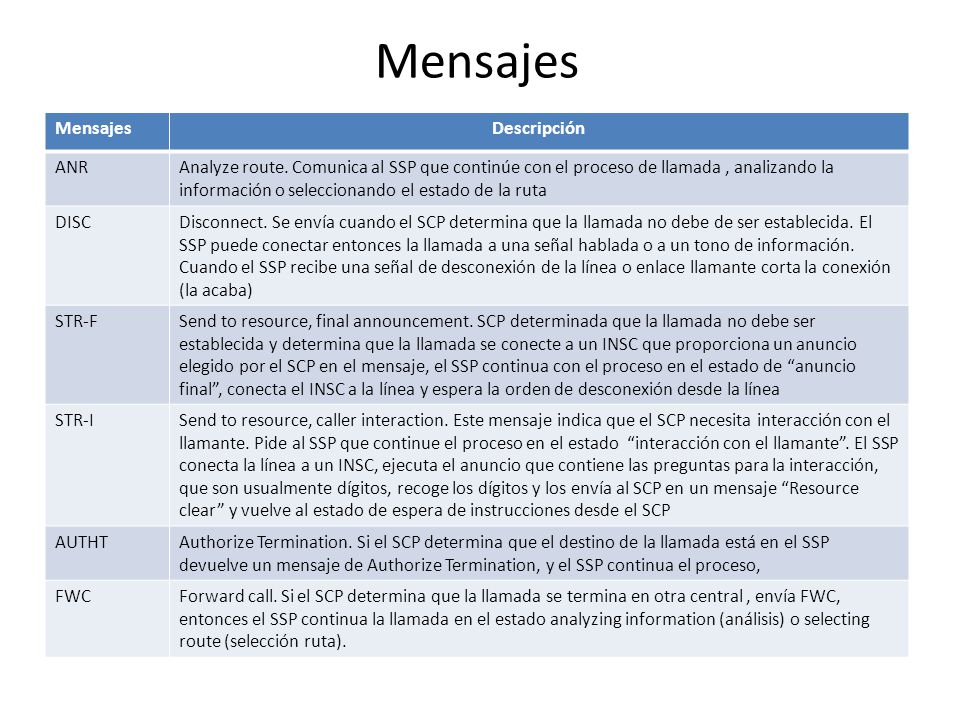

10 Mensajes Mensajes Descripción ANR
Analyze route. Comunica al SSP que continúe con el proceso de llamada , analizando la información o seleccionando el estado de la ruta DISC Disconnect. Se envía cuando el SCP determina que la llamada no debe de ser establecida. El SSP puede conectar entonces la llamada a una señal hablada o a un tono de información. Cuando el SSP recibe una señal de desconexión de la línea o enlace llamante corta la conexión (la acaba) STR-F Send to resource, final announcement. SCP determinada que la llamada no debe ser establecida y determina que la llamada se conecte a un INSC que proporciona un anuncio elegido por el SCP en el mensaje, el SSP continua con el proceso en el estado de “anuncio final”, conecta el INSC a la línea y espera la orden de desconexión desde la línea STR-I Send to resource, caller interaction. Este mensaje indica que el SCP necesita interacción con el llamante. Pide al SSP que continue el proceso en el estado “interacción con el llamante”. El SSP conecta la línea a un INSC, ejecuta el anuncio que contiene las preguntas para la interacción, que son usualmente dígitos, recoge los dígitos y los envía al SCP en un mensaje “Resource clear” y vuelve al estado de espera de instrucciones desde el SCP AUTHT Authorize Termination. Si el SCP determina que el destino de la llamada está en el SSP devuelve un mensaje de Authorize Termination, y el SSP continua el proceso, FWC Forward call. Si el SCP determina que la llamada se termina en otra central , envía FWC, entonces el SSP continua la llamada en el estado analyzing information (análisis) o selecting route (selección ruta).

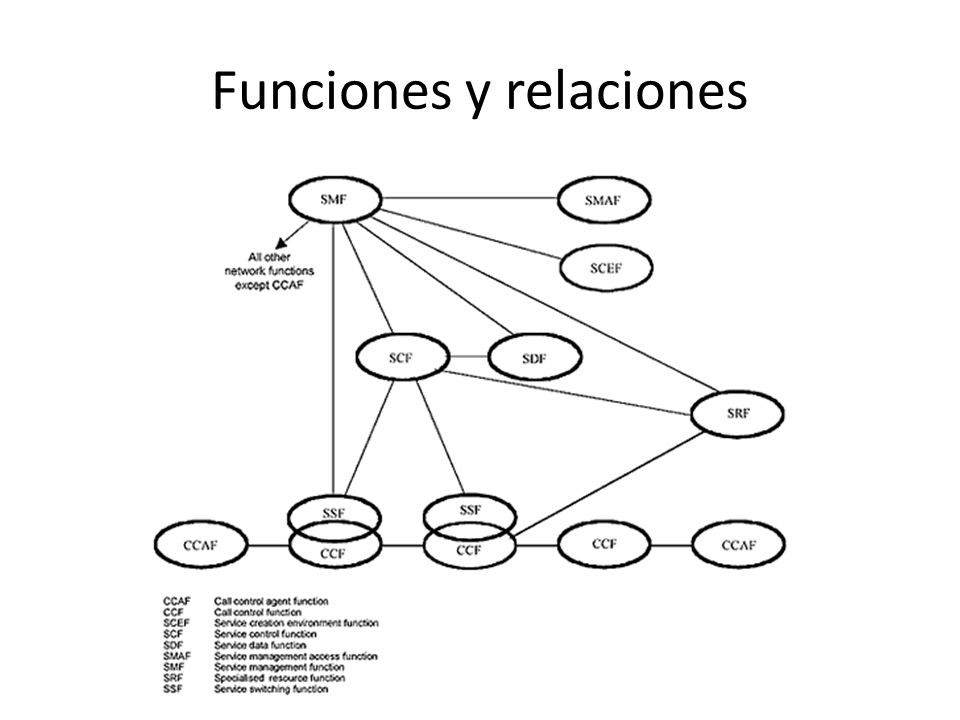

11 Funciones y relaciones

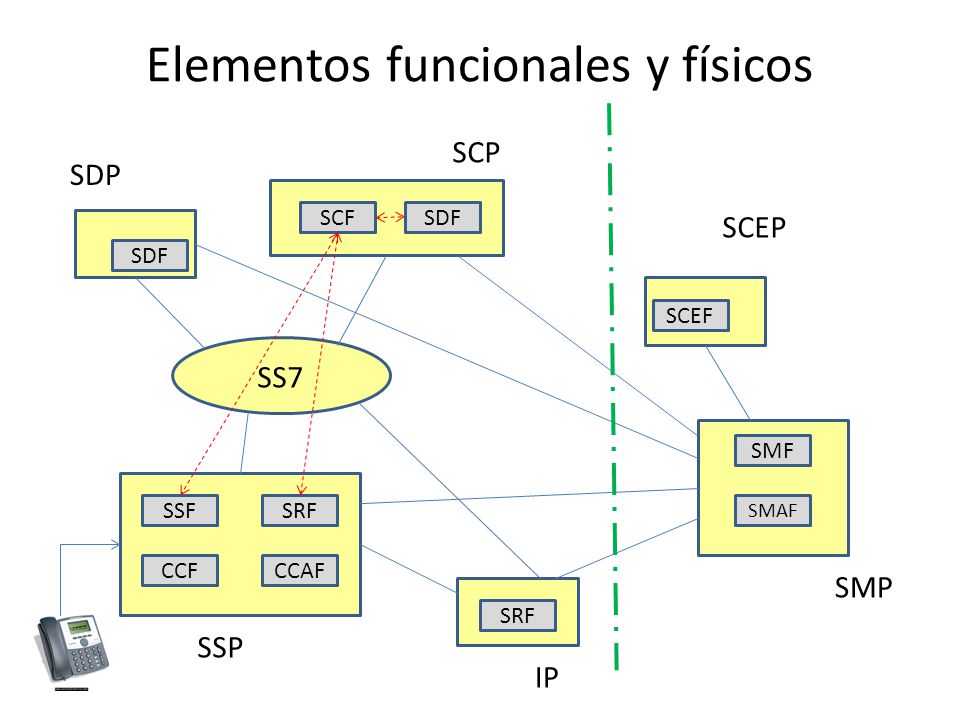

12 Elementos funcionales y físicos
SDF SMAF SMF SCEF SCF CCF CCAF SRF SSF SSP SCEP SMP IP SS7 SDP SCP

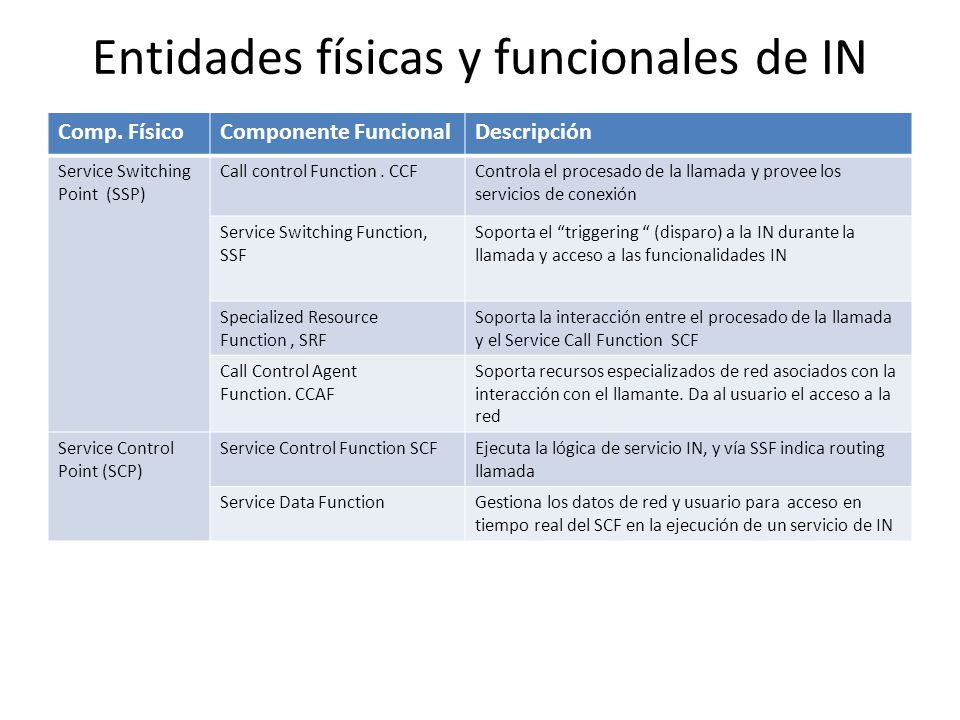

13 Entidades físicas y funcionales de IN
Comp. Físico Componente Funcional Descripción Service Switching Point (SSP) Call control Function . CCF Controla el procesado de la llamada y provee los servicios de conexión Service Switching Function, SSF Soporta el “triggering “ (disparo) a la IN durante la llamada y acceso a las funcionalidades IN Specialized Resource Function , SRF Soporta la interacción entre el procesado de la llamada y el Service Call Function SCF Call Control Agent Function. CCAF Soporta recursos especializados de red asociados con la interacción con el llamante. Da al usuario el acceso a la red Service Control Point (SCP) Service Control Function SCF Ejecuta la lógica de servicio IN, y vía SSF indica routing llamada Service Data Function Gestiona los datos de red y usuario para acceso en tiempo real del SCF en la ejecución de un servicio de IN

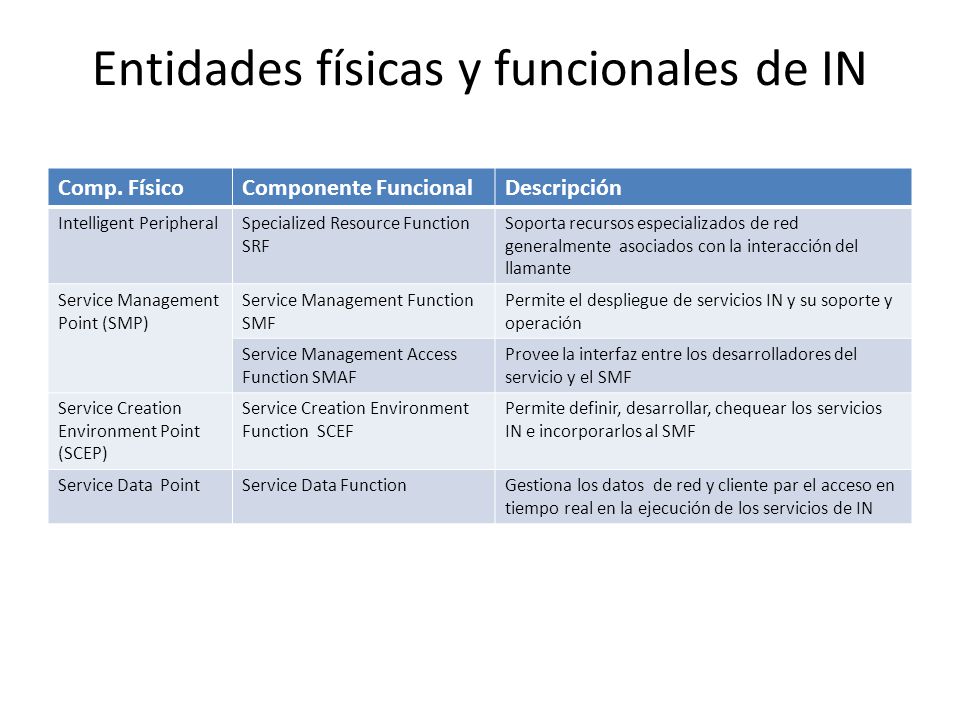

14 Entidades físicas y funcionales de IN
Comp. Físico Componente Funcional Descripción Intelligent Peripheral Specialized Resource Function SRF Soporta recursos especializados de red generalmente asociados con la interacción del llamante Service Management Point (SMP) Service Management Function SMF Permite el despliegue de servicios IN y su soporte y operación Service Management Access Function SMAF Provee la interfaz entre los desarrolladores del servicio y el SMF Service Creation Environment Point (SCEP) Service Creation Environment Function SCEF Permite definir, desarrollar, chequear los servicios IN e incorporarlos al SMF Service Data Point Service Data Function Gestiona los datos de red y cliente par el acceso en tiempo real en la ejecución de los servicios de IN

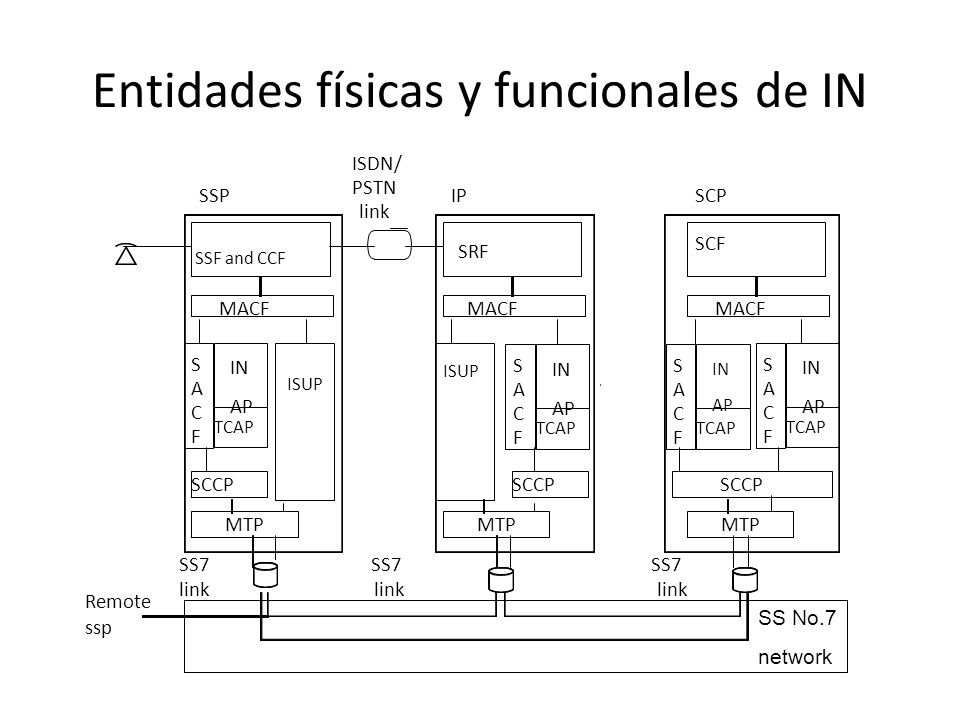

15 Entidades físicas y funcionales de IN
ISDN/ Remote ssp SSF and CCF SSP PSTN link MACF SCCP MTP SS7 SRF IP ISUP SCF SCP S A C F TCAP IN AP SS No.7 network SACF : Single association Control Function MACF Multiple Association Control Function

16 Entidades físicas y funcionales de IN

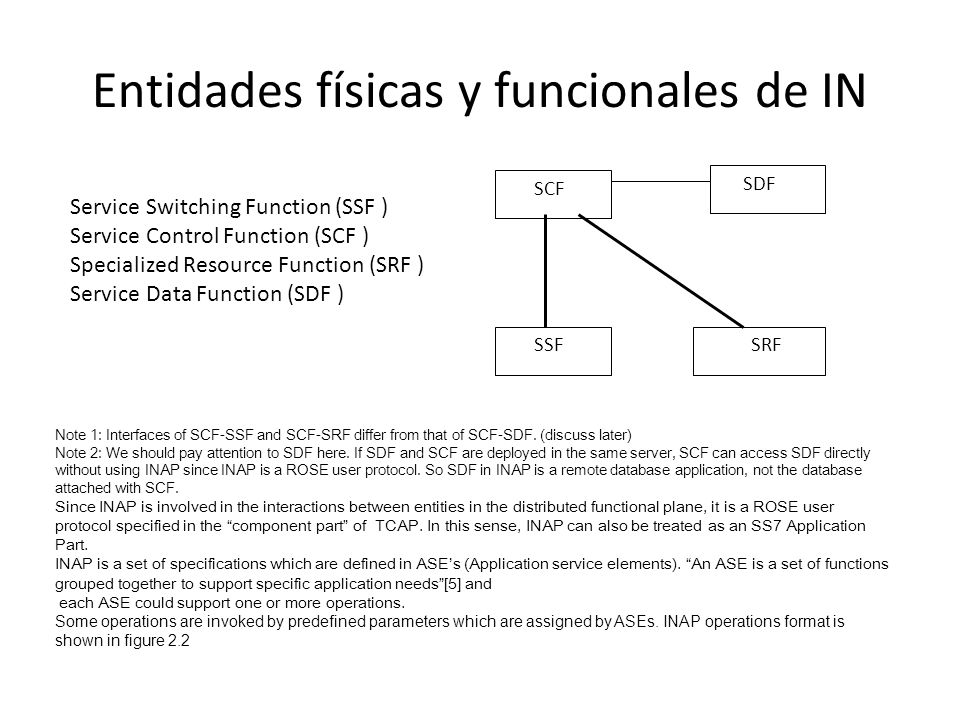

17 Entidades físicas y funcionales de IN
SCF SSF SDF SRF Service Switching Function (SSF ) Service Control Function (SCF ) Specialized Resource Function (SRF ) Service Data Function (SDF ) Note 1: Interfaces of SCF-SSF and SCF-SRF differ from that of SCF-SDF. (discuss later) Note 2: We should pay attention to SDF here. If SDF and SCF are deployed in the same server, SCF can access SDF directly without using INAP since INAP is a ROSE user protocol. So SDF in INAP is a remote database application, not the database attached with SCF. Since INAP is involved in the interactions between entities in the distributed functional plane, it is a ROSE user protocol specified in the “component part” of TCAP. In this sense, INAP can also be treated as an SS7 Application Part. INAP is a set of specifications which are defined in ASE’s (Application service elements). “An ASE is a set of functions grouped together to support specific application needs”[5] and each ASE could support one or more operations. Some operations are invoked by predefined parameters which are assigned by ASEs. INAP operations format is shown in figure 2.2
