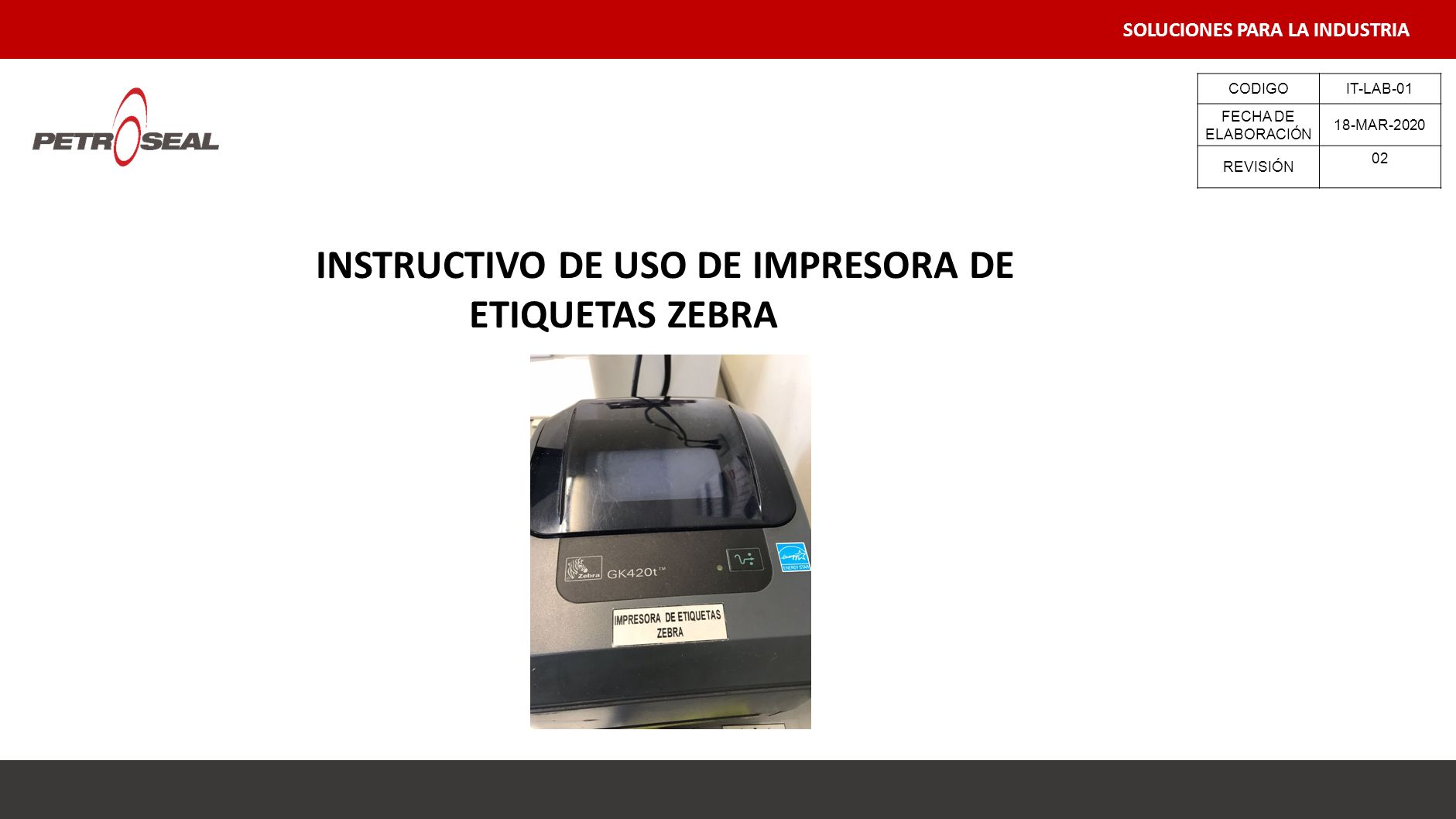

1 SOLUCIONES PARA LA INDUSTRIA CODIGOIT-LAB-01 FECHA DE ELABORACIÓN 18-MAR-2020 REVISIÓN 02 INSTRUCTIVO DE USO DE IMPRESORA DE ETIQUETAS ZEBRA

2 SOLUCIONES PARA LA INDUSTRIA 1.- Buscar la carpeta en el escritorio que se llama “etiquetas 2020-2021”. IMPRESIÓN DE ETIQUETAS DE ELEMENTOS 3.- Para imprimir etiquetas de elementos seleccionaremos la carpeta del cliente al cual se le está enviando, en este ejemplo tomaremos a schlumberger. 4.-Se retira el exceso de material, que se encuentra alrededor de la probeta. 2.-Al abrir la carpeta se mostraran las subcarpetas que contienen todas las etiquetas que se pueden imprimir. CODIGOIT-LAB-01 FECHA DE ELABORACIÓN 18-MAR-2020 REVISIÓN02

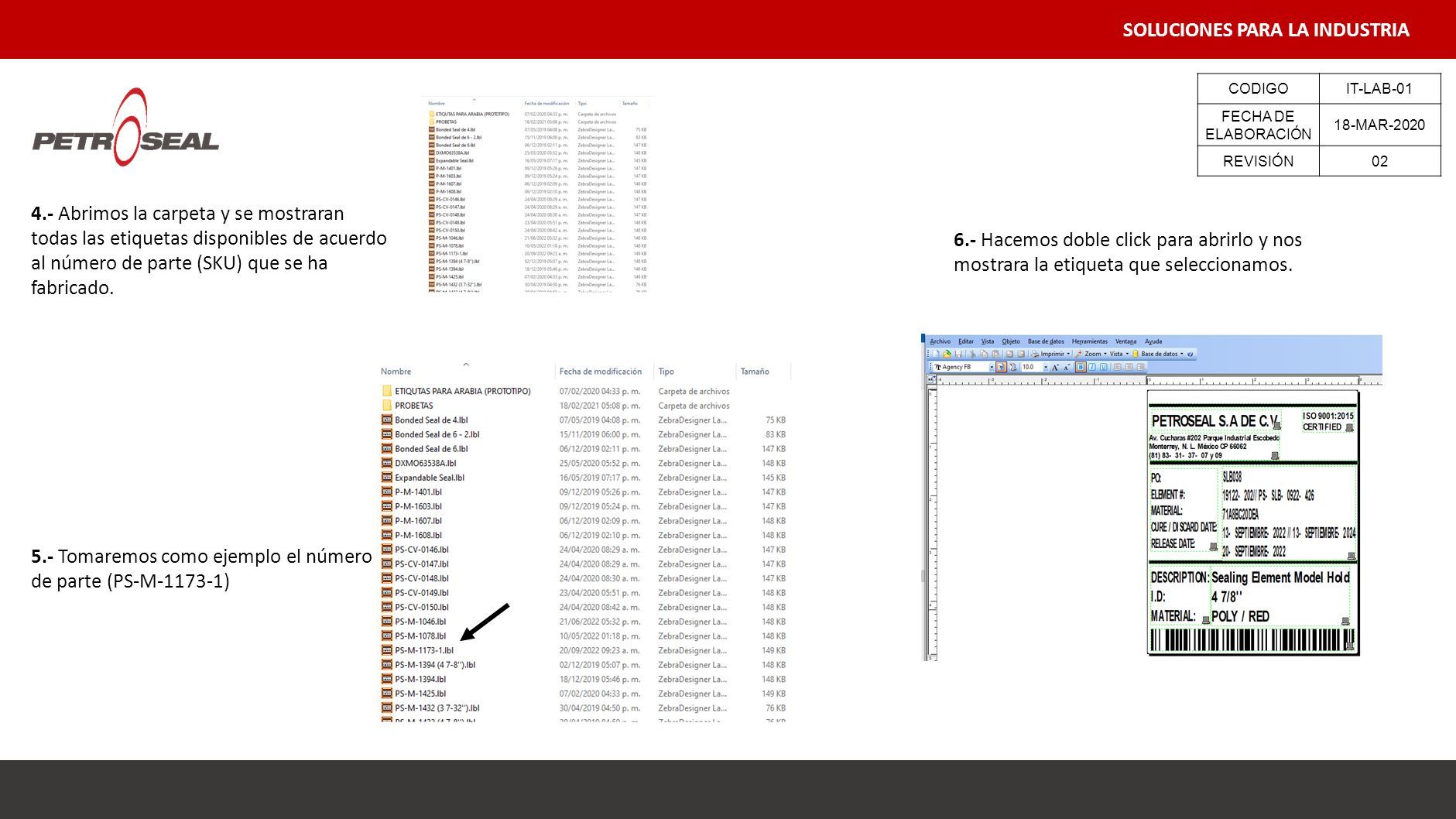

3 SOLUCIONES PARA LA INDUSTRIA CODIGOIT-LAB-01 FECHA DE ELABORACIÓN 18-MAR-2020 REVISIÓN02 4.- Abrimos la carpeta y se mostraran todas las etiquetas disponibles de acuerdo al número de parte (SKU) que se ha fabricado. 5.- Tomaremos como ejemplo el número de parte (PS-M-1173-1) 6.- Hacemos doble click para abrirlo y nos mostrara la etiqueta que seleccionamos.

4 SOLUCIONES PARA LA INDUSTRIA 7.-Procedemos a editar los datos de la etiqueta, para los elementos se debe de editar lo que está en el óvalo rojo, los demás datos ya vienen por default y no se deberán de cambiar. CODIGOIT-LAB-01 FECHA DE ELABORACIÓN 18-MAR-2020 REVISIÓN02

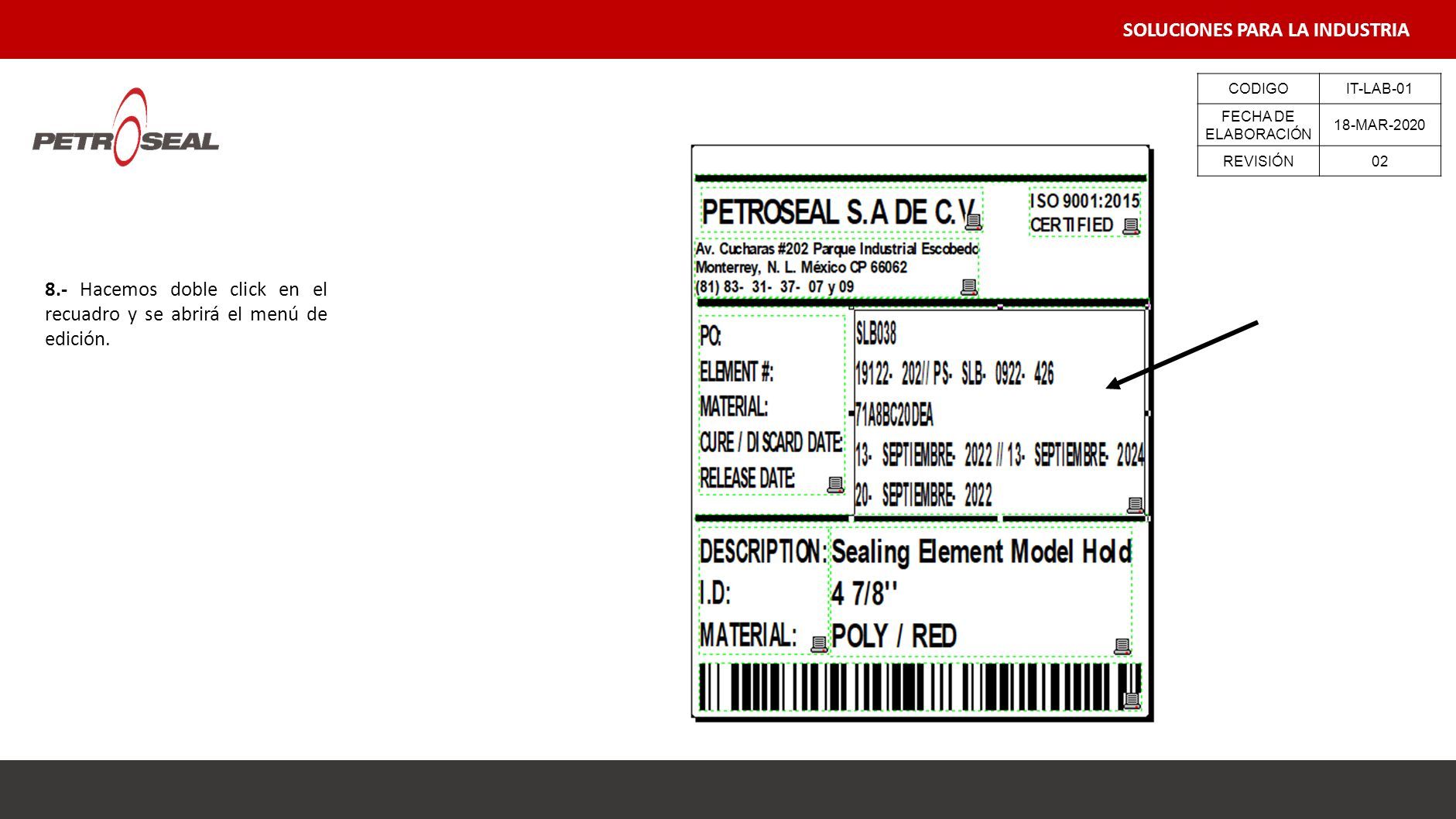

5 SOLUCIONES PARA LA INDUSTRIA CODIGOIT-LAB-01 FECHA DE ELABORACIÓN 18-MAR-2020 REVISIÓN02 8.- Hacemos doble click en el recuadro y se abrirá el menú de edición.

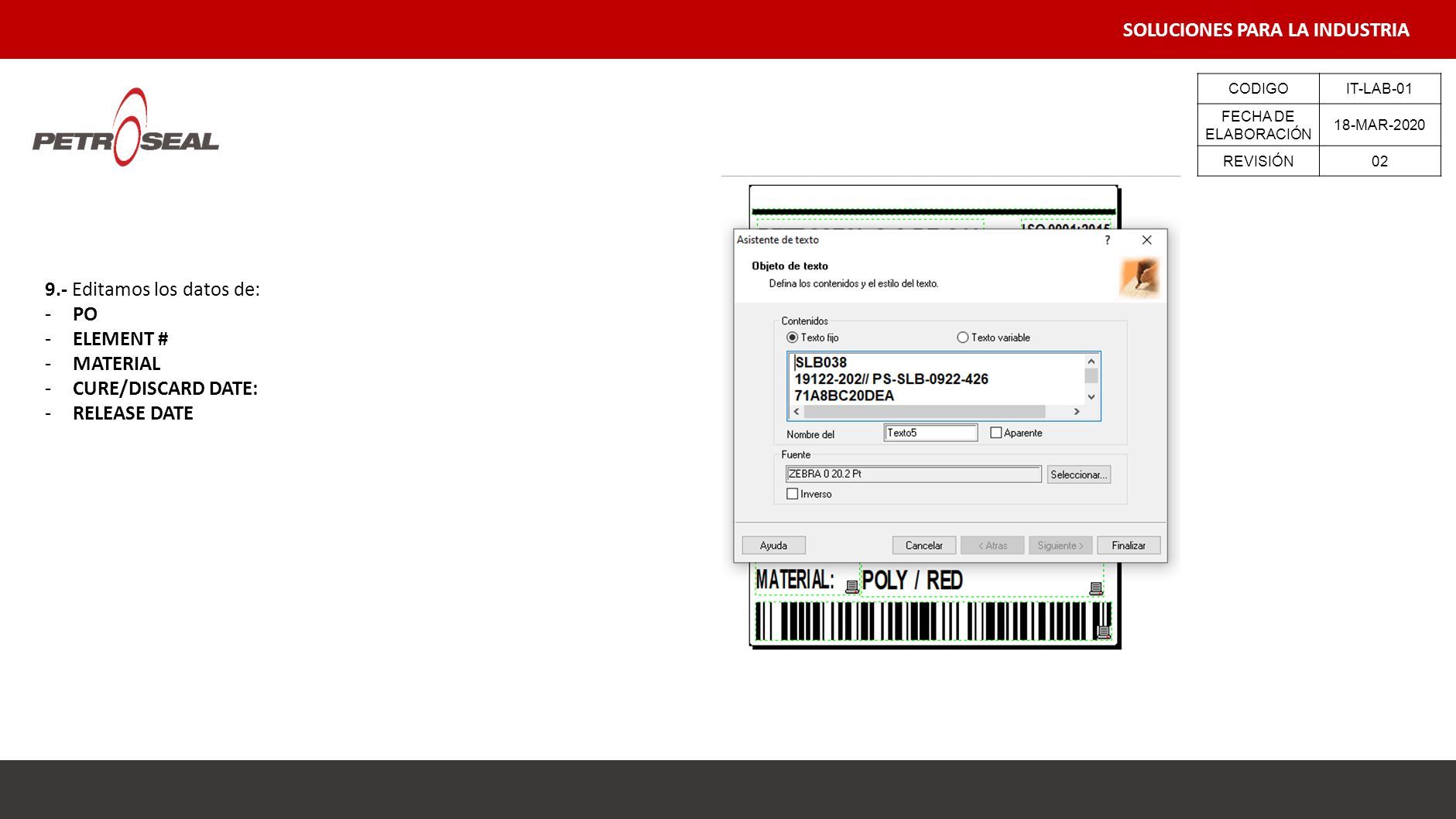

6 SOLUCIONES PARA LA INDUSTRIA CODIGOIT-LAB-01 FECHA DE ELABORACIÓN 18-MAR-2020 REVISIÓN02 9.- Editamos los datos de: -PO -ELEMENT # -MATERIAL -CURE/DISCARD DATE: -RELEASE DATE

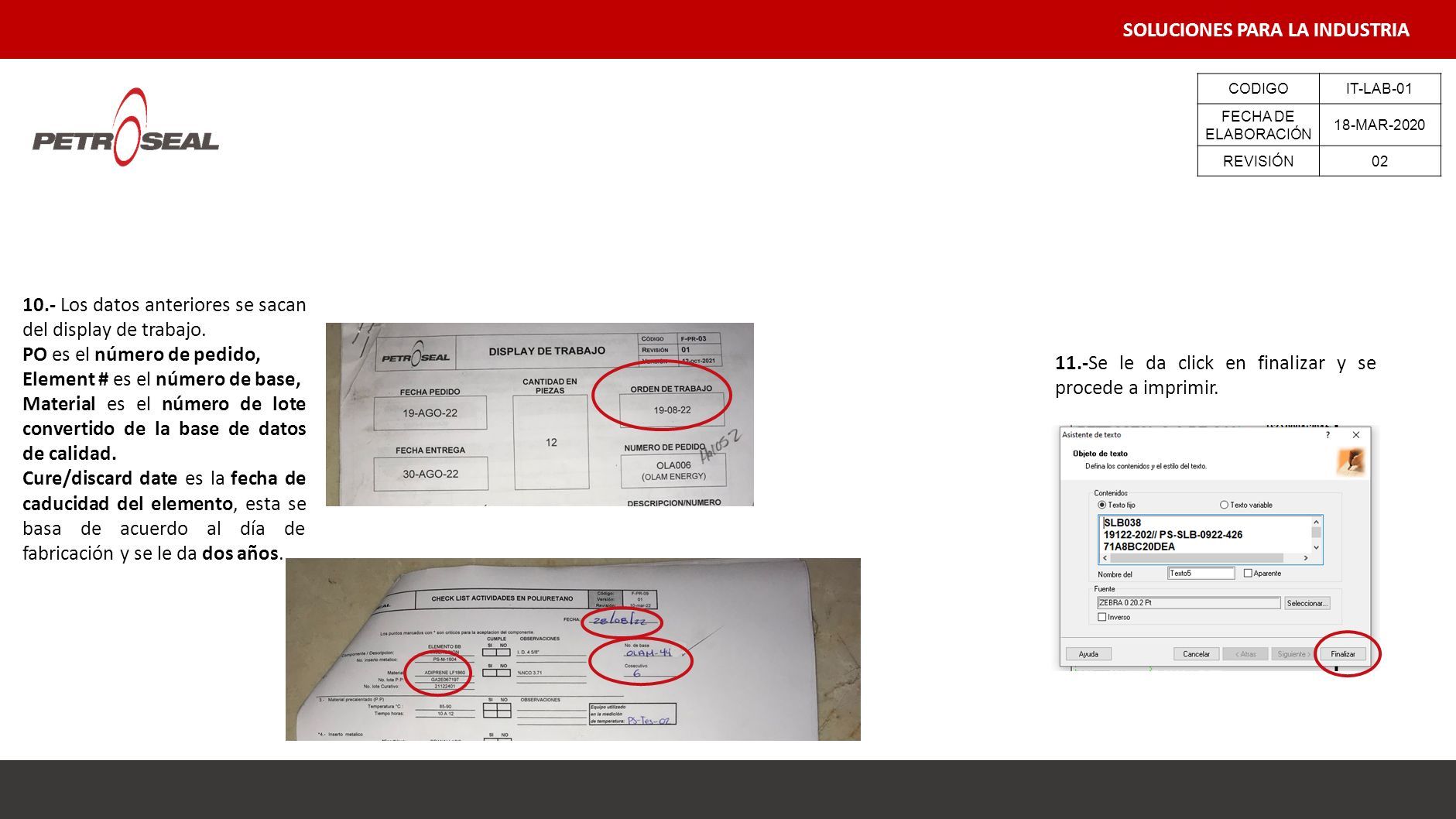

7 SOLUCIONES PARA LA INDUSTRIA CODIGOIT-LAB-01 FECHA DE ELABORACIÓN 18-MAR-2020 REVISIÓN02 10.- Los datos anteriores se sacan del display de trabajo. PO es el número de pedido, Element # es el número de base, Material es el número de lote convertido de la base de datos de calidad. Cure/discard date es la fecha de caducidad del elemento, esta se basa de acuerdo al día de fabricación y se le da dos años. 11.-Se le da click en finalizar y se procede a imprimir.

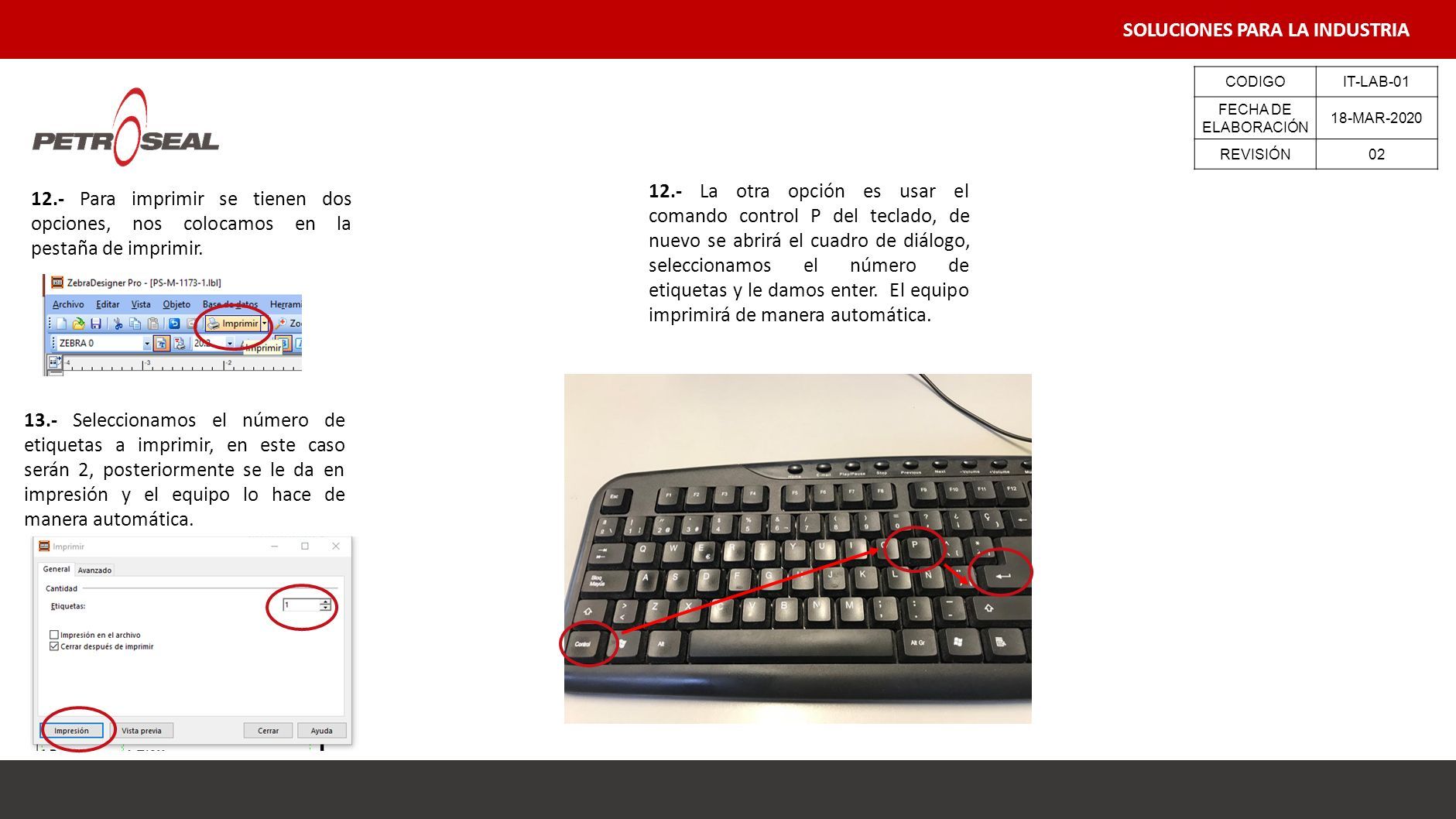

8 SOLUCIONES PARA LA INDUSTRIA 12.- Para imprimir se tienen dos opciones, nos colocamos en la pestaña de imprimir. CODIGOIT-LAB-01 FECHA DE ELABORACIÓN 18-MAR-2020 REVISIÓN02 13.- Seleccionamos el número de etiquetas a imprimir, en este caso serán 2, posteriormente se le da en impresión y el equipo lo hace de manera automática. 12.- La otra opción es usar el comando control P del teclado, de nuevo se abrirá el cuadro de diálogo, seleccionamos el número de etiquetas y le damos enter. El equipo imprimirá de manera automática.

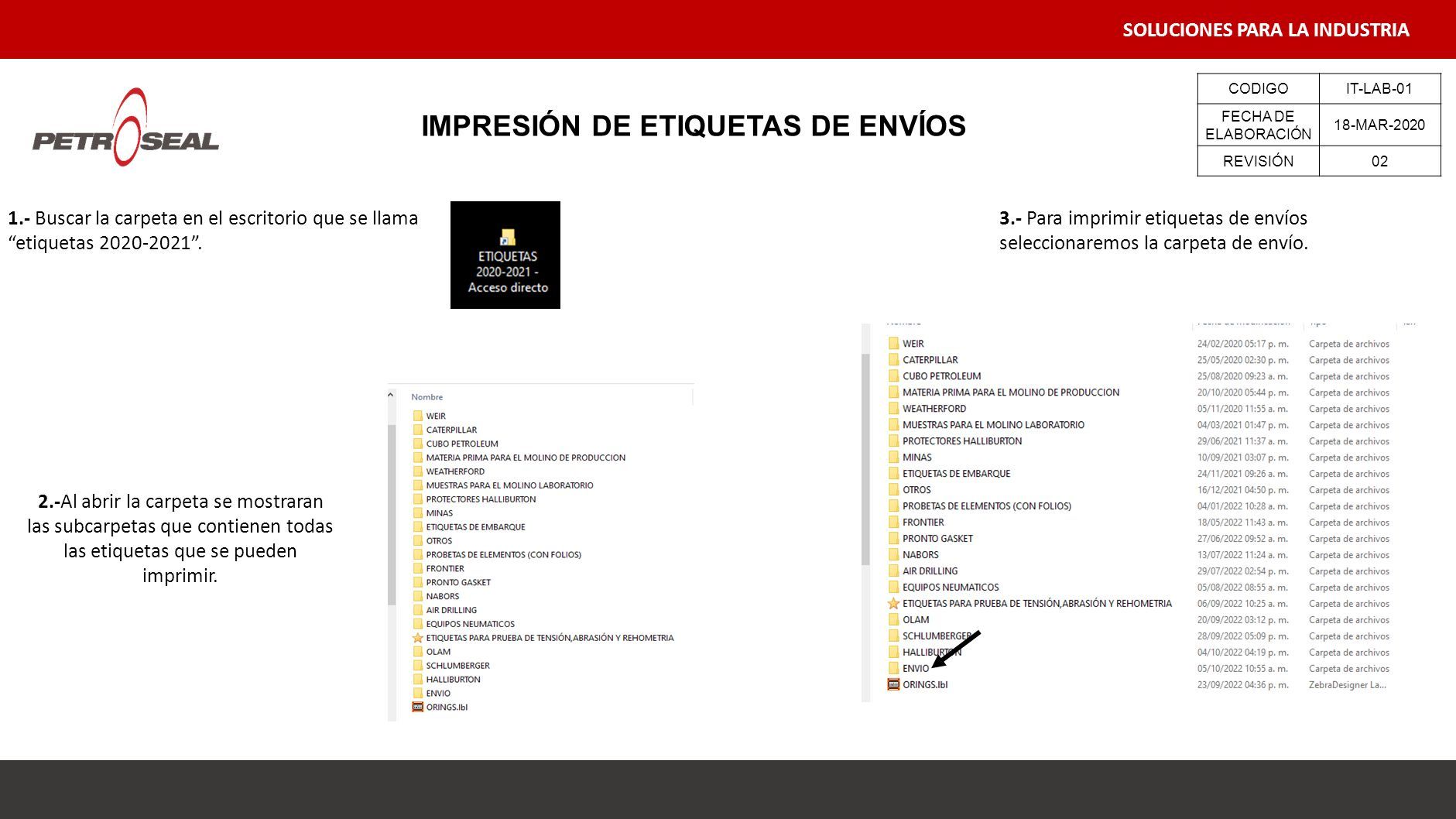

9 SOLUCIONES PARA LA INDUSTRIA CODIGOIT-LAB-01 FECHA DE ELABORACIÓN 18-MAR-2020 REVISIÓN02 IMPRESIÓN DE ETIQUETAS DE ENVÍOS 1.- Buscar la carpeta en el escritorio que se llama “etiquetas 2020-2021”. 2.-Al abrir la carpeta se mostraran las subcarpetas que contienen todas las etiquetas que se pueden imprimir. 3.- Para imprimir etiquetas de envíos seleccionaremos la carpeta de envío.

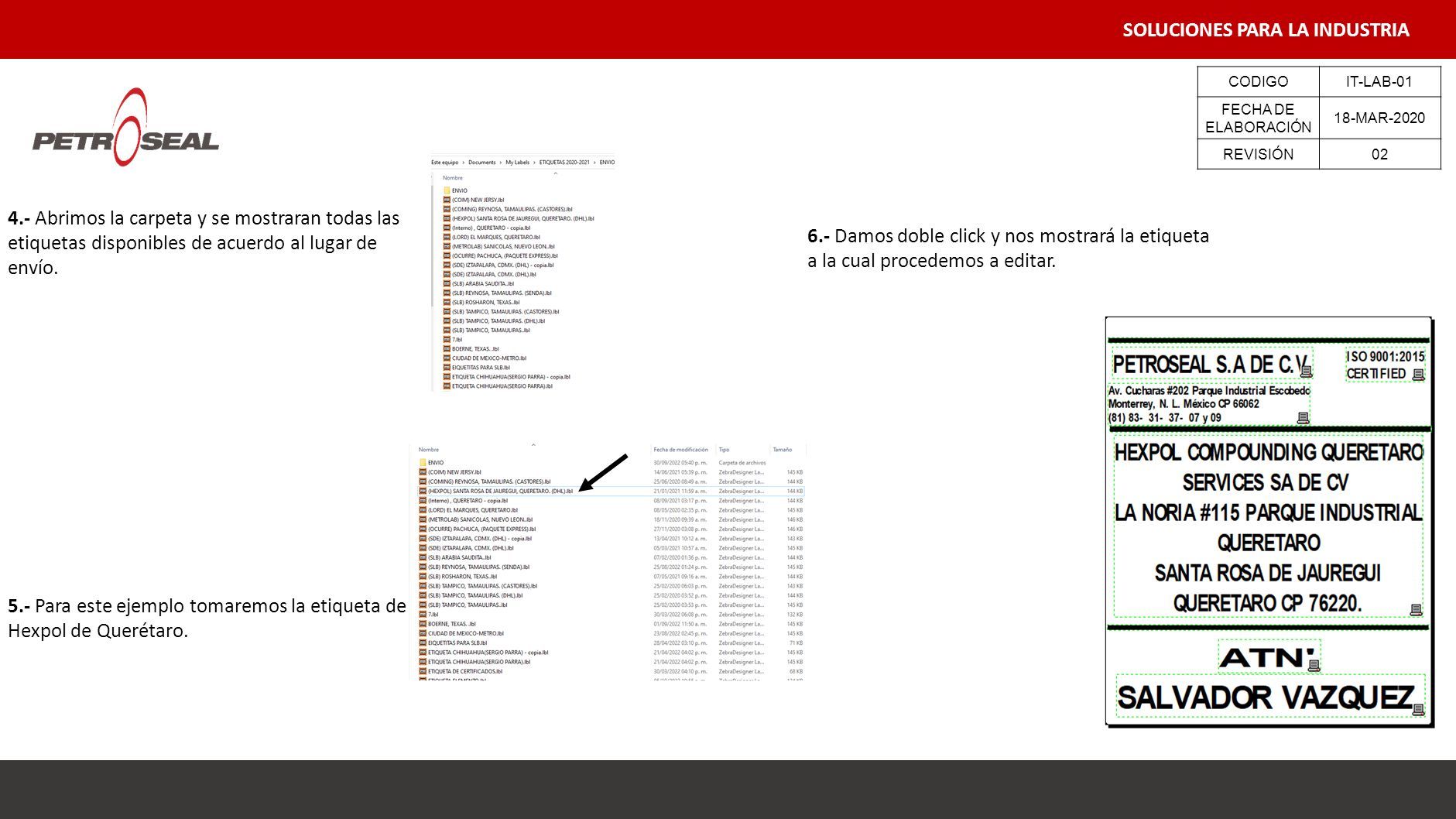

10 SOLUCIONES PARA LA INDUSTRIA CODIGOIT-LAB-01 FECHA DE ELABORACIÓN 18-MAR-2020 REVISIÓN02 4.- Abrimos la carpeta y se mostraran todas las etiquetas disponibles de acuerdo al lugar de envío. 5.- Para este ejemplo tomaremos la etiqueta de Hexpol de Querétaro. 6.- Damos doble click y nos mostrará la etiqueta a la cual procedemos a editar.

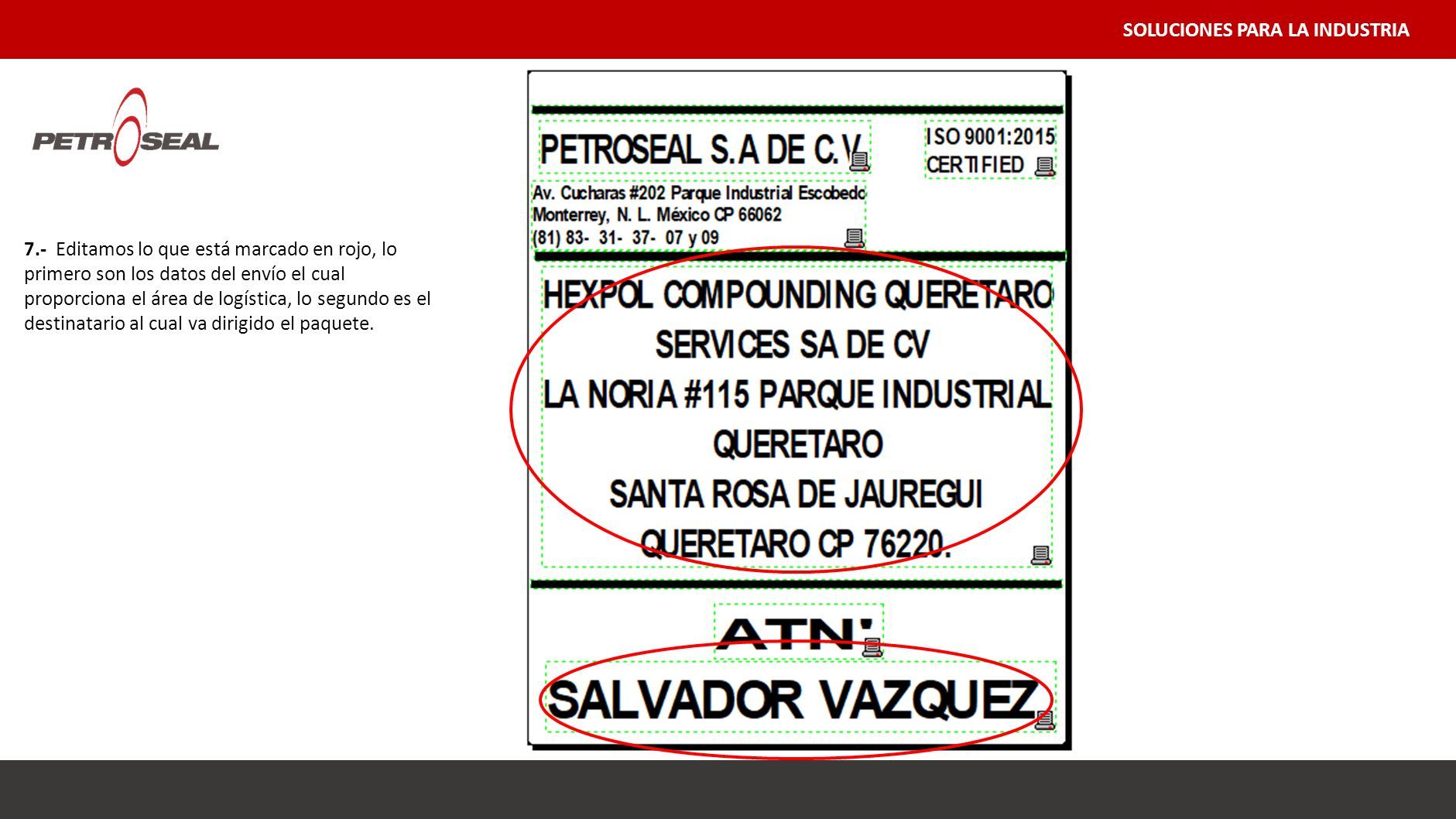

11 SOLUCIONES PARA LA INDUSTRIA 7.- Editamos lo que está marcado en rojo, lo primero son los datos del envío el cual proporciona el área de logística, lo segundo es el destinatario al cual va dirigido el paquete.

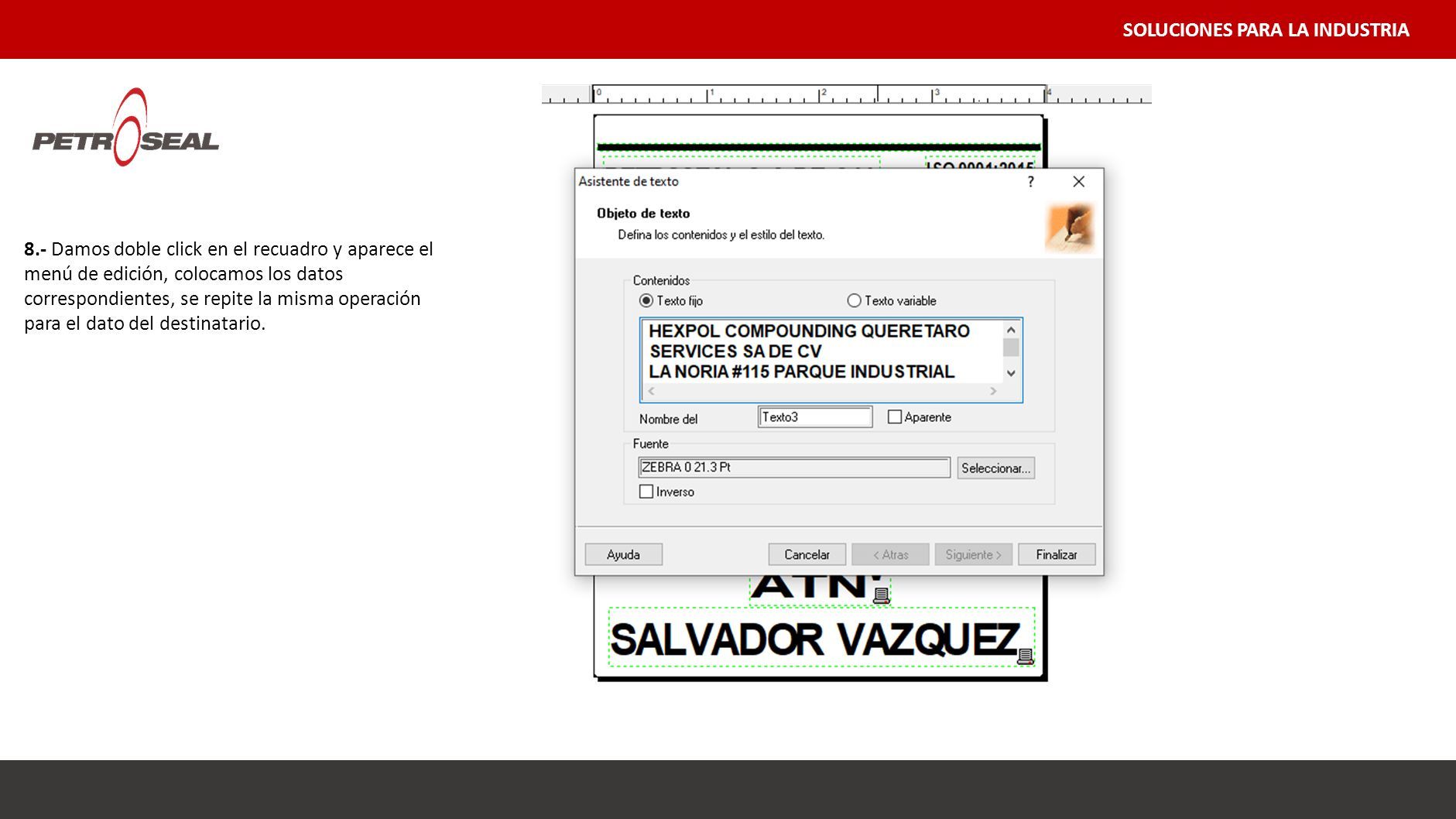

12 SOLUCIONES PARA LA INDUSTRIA 8.- Damos doble click en el recuadro y aparece el menú de edición, colocamos los datos correspondientes, se repite la misma operación para el dato del destinatario.

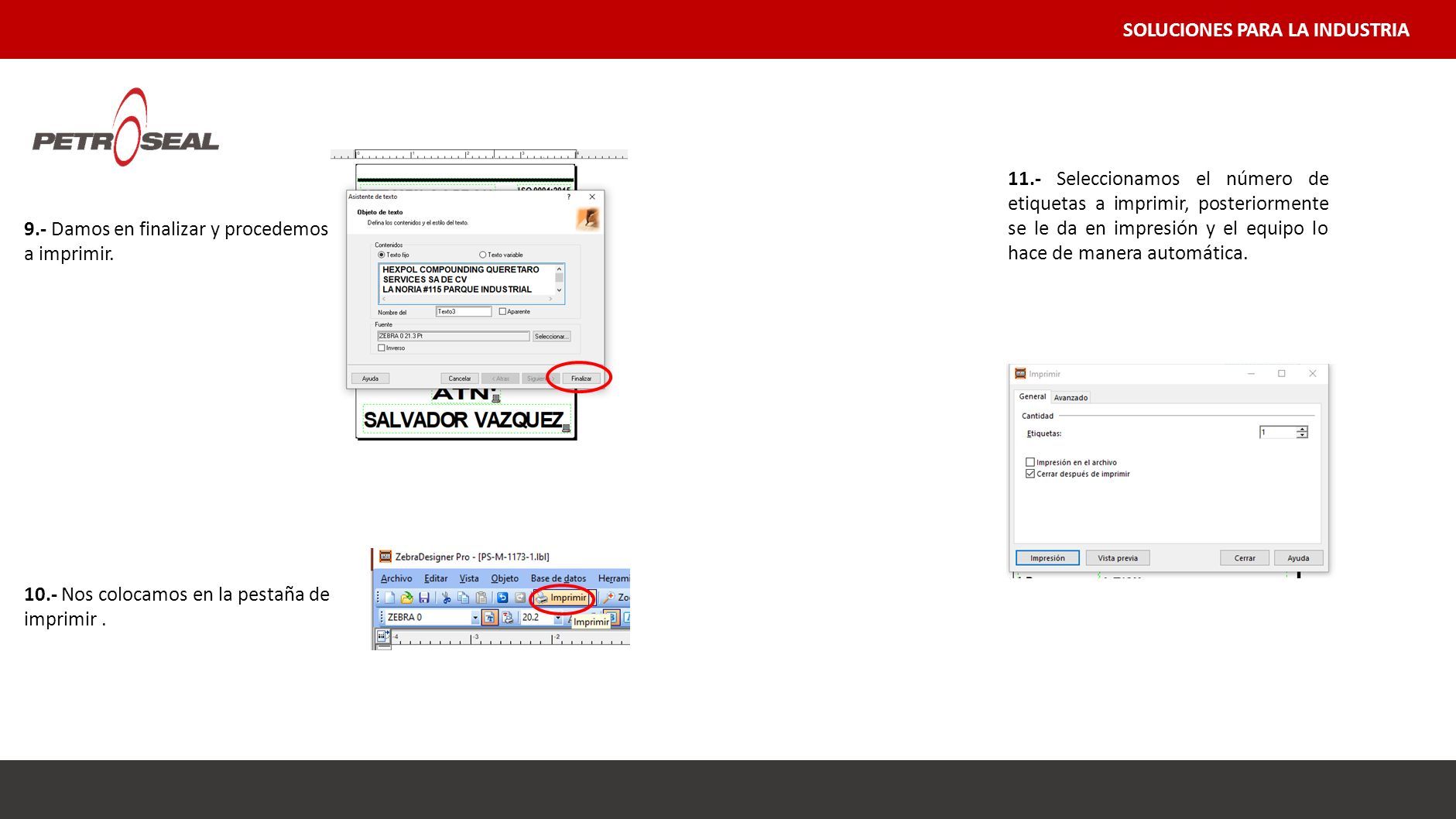

13 SOLUCIONES PARA LA INDUSTRIA 9.- Damos en finalizar y procedemos a imprimir. 10.- Nos colocamos en la pestaña de imprimir. 11.- Seleccionamos el número de etiquetas a imprimir, posteriormente se le da en impresión y el equipo lo hace de manera automática.

14 SOLUCIONES PARA LA INDUSTRIA Etiquetas de 12 x 10 Ribbon Cinta Tinta para Impresora. GK420T ETIQUETA Y RIBBON PARA IMPRESORA ZEBRA

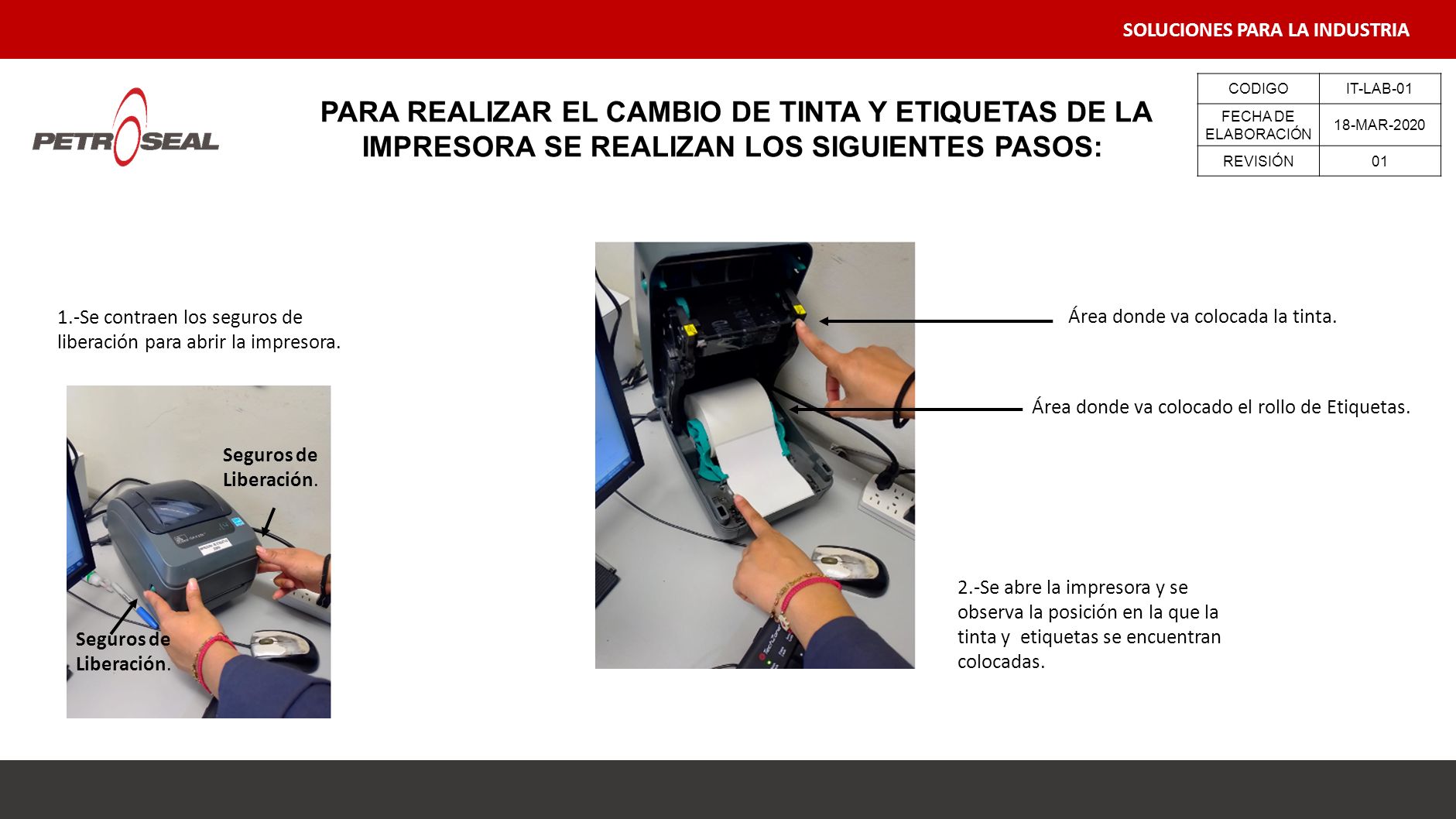

15 SOLUCIONES PARA LA INDUSTRIA CODIGOIT-LAB-01 FECHA DE ELABORACIÓN 18-MAR-2020 REVISIÓN01 PARA REALIZAR EL CAMBIO DE TINTA Y ETIQUETAS DE LA IMPRESORA SE REALIZAN LOS SIGUIENTES PASOS: 1.-Se contraen los seguros de liberación para abrir la impresora. Área donde va colocada la tinta. Área donde va colocado el rollo de Etiquetas. 2.-Se abre la impresora y se observa la posición en la que la tinta y etiquetas se encuentran colocadas. Seguros de Liberación.

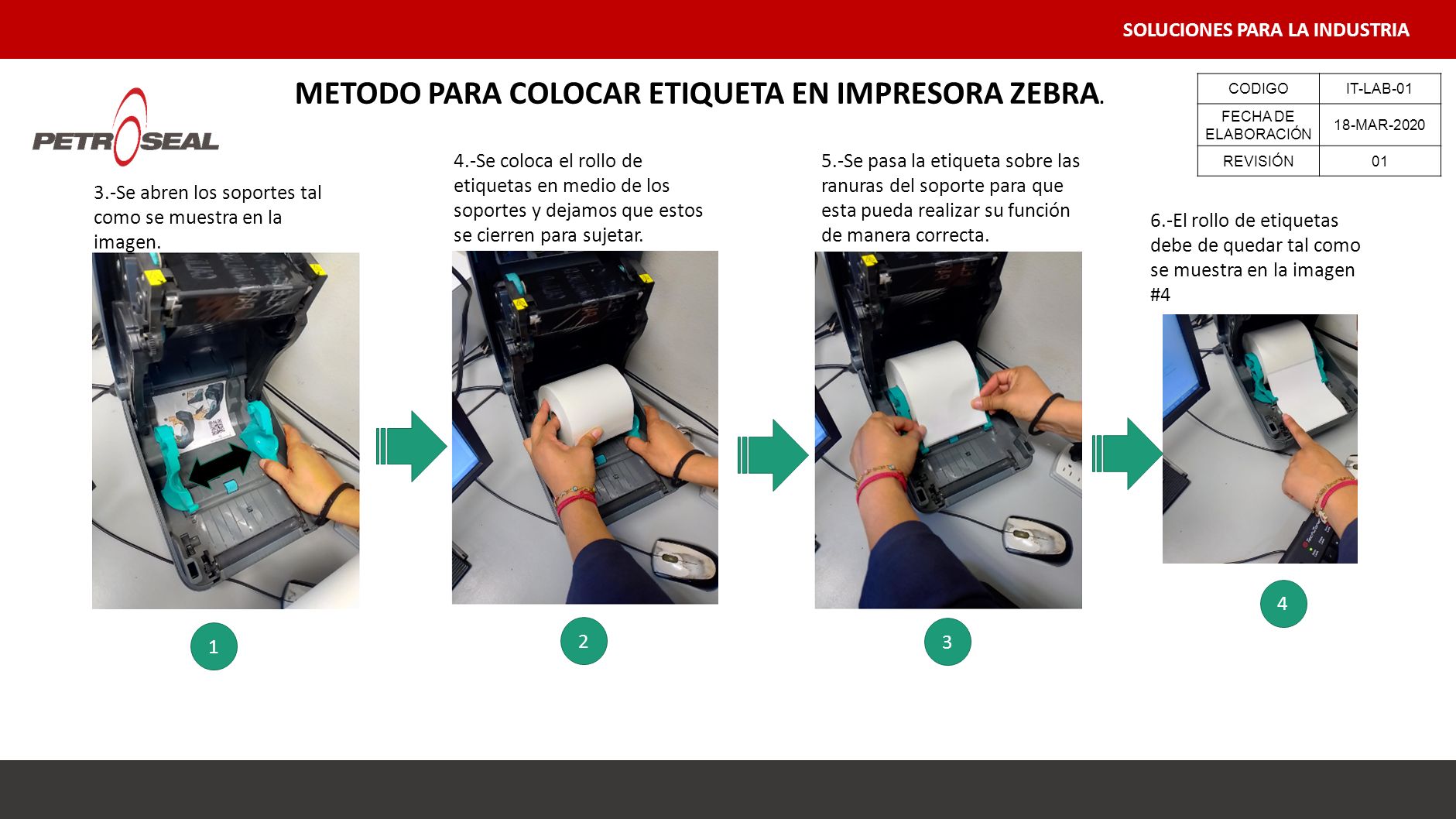

16 SOLUCIONES PARA LA INDUSTRIA CODIGOIT-LAB-01 FECHA DE ELABORACIÓN 18-MAR-2020 REVISIÓN01 3.-Se abren los soportes tal como se muestra en la imagen. 1 2 3 4 4.-Se coloca el rollo de etiquetas en medio de los soportes y dejamos que estos se cierren para sujetar. 5.-Se pasa la etiqueta sobre las ranuras del soporte para que esta pueda realizar su función de manera correcta. 6.-El rollo de etiquetas debe de quedar tal como se muestra en la imagen #4 METODO PARA COLOCAR ETIQUETA EN IMPRESORA ZEBRA.

17 SOLUCIONES PARA LA INDUSTRIA METODO PARA COLOCAR RIBBON CINTA TINTA PARA IMPRESORA GK420T. CODIGOIT-LAB-01 FECHA DE ELABORACIÓN 18-MAR-2020 REVISIÓN01 12.-Para poder realizar el cambio de la tinta es necesario utilizar uno de los tubos anteriores para fijar una pestaña de la tinta nueva. 11.-La tinta es colocada de arriba hacia abajo. 7.-El rollo de tinta nueva antes de ser colocado en la impresora se tiene que fijar en un tubo vacío Soporte de ajuste para colocar los tubos de tinta.

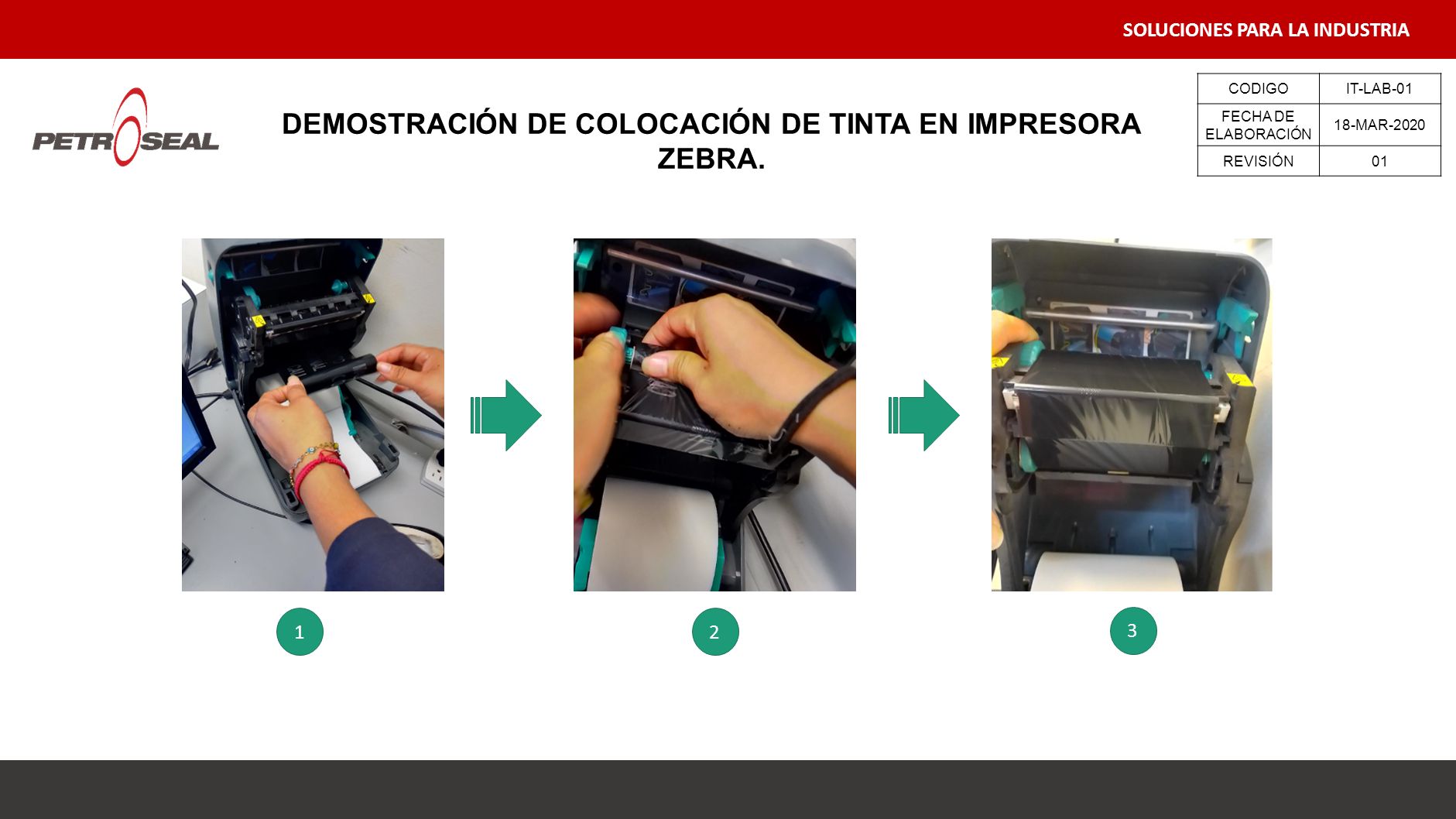

18 SOLUCIONES PARA LA INDUSTRIA CODIGOIT-LAB-01 FECHA DE ELABORACIÓN 18-MAR-2020 REVISIÓN01 DEMOSTRACIÓN DE COLOCACIÓN DE TINTA EN IMPRESORA ZEBRA. 12 3

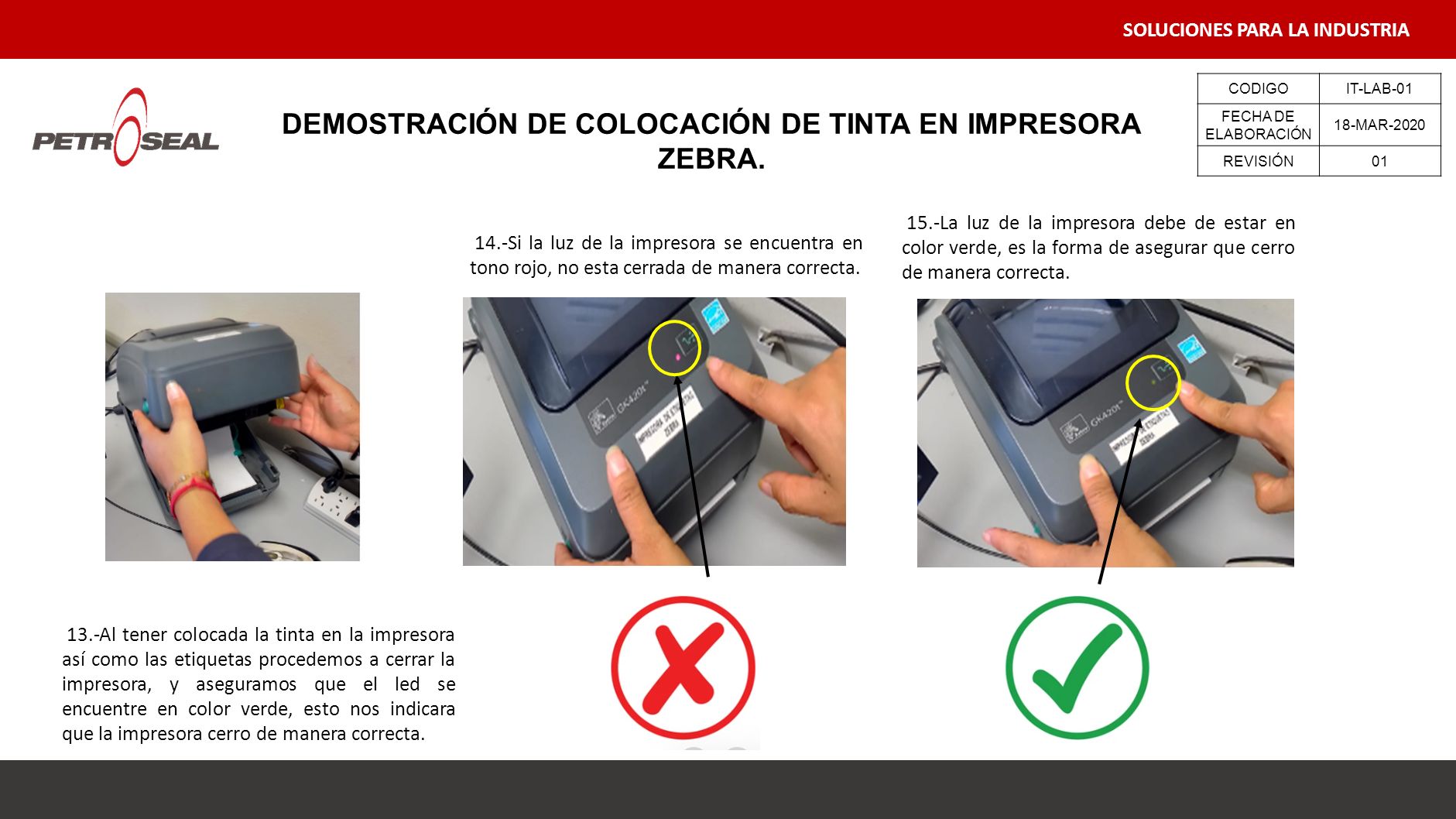

19 SOLUCIONES PARA LA INDUSTRIA 13.-Al tener colocada la tinta en la impresora así como las etiquetas procedemos a cerrar la impresora, y aseguramos que el led se encuentre en color verde, esto nos indicara que la impresora cerro de manera correcta. CODIGOIT-LAB-01 FECHA DE ELABORACIÓN 18-MAR-2020 REVISIÓN01 14.-Si la luz de la impresora se encuentra en tono rojo, no esta cerrada de manera correcta. 15.-La luz de la impresora debe de estar en color verde, es la forma de asegurar que cerro de manera correcta. DEMOSTRACIÓN DE COLOCACIÓN DE TINTA EN IMPRESORA ZEBRA.

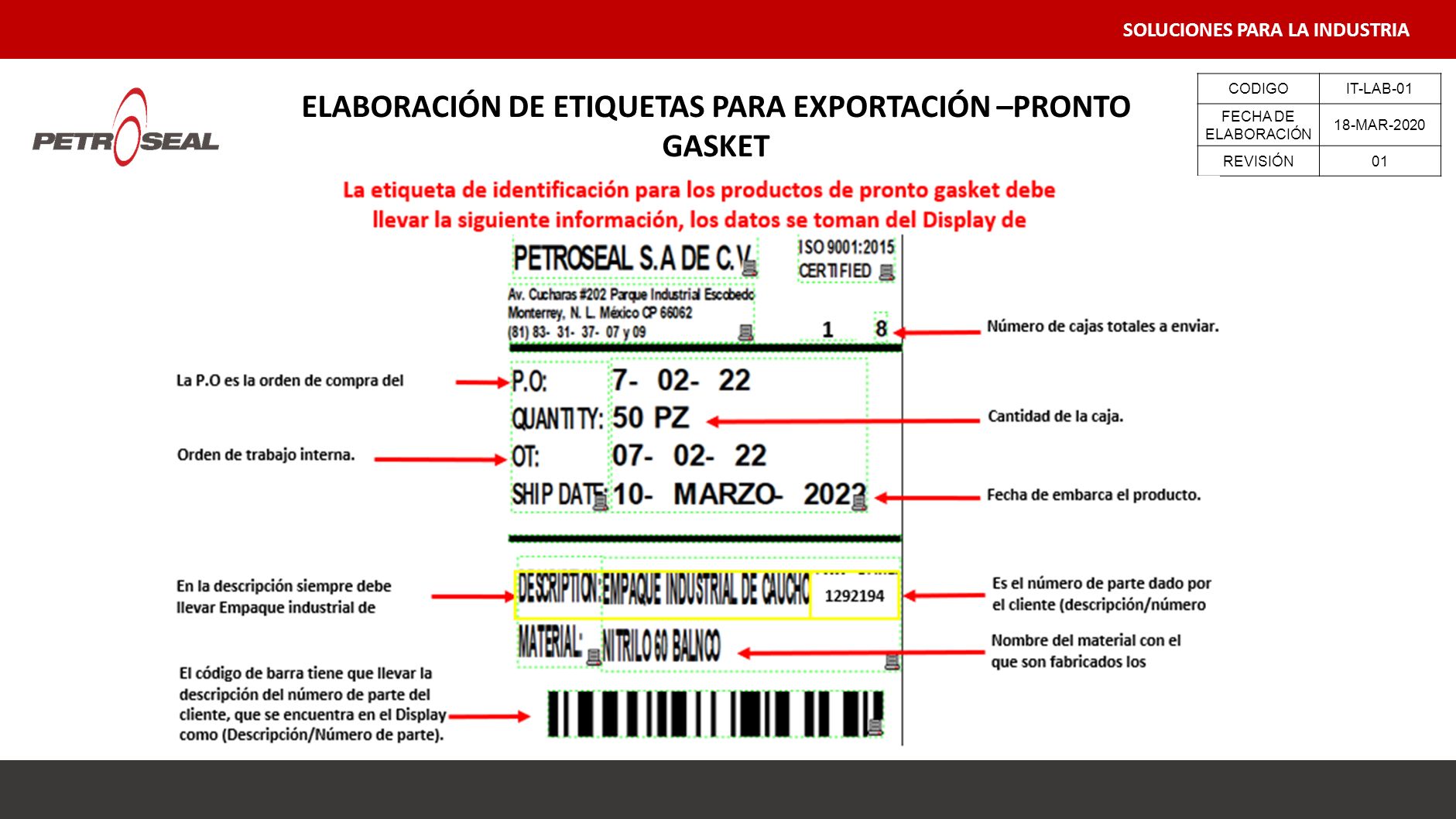

20 SOLUCIONES PARA LA INDUSTRIA CODIGOIT-LAB-01 FECHA DE ELABORACIÓN 18-MAR-2020 REVISIÓN01 ELABORACIÓN DE ETIQUETAS PARA EXPORTACIÓN –PRONTO GASKET
