HISTORIA DEL SIMULADOR DWSIM  DWSIM fue desarrollado originalmente por Daniel Medeiros, un ingeniero de procesos brasileño, en 2006, al que luego se.

Presentación del tema: "HISTORIA DEL SIMULADOR DWSIM  DWSIM fue desarrollado originalmente por Daniel Medeiros, un ingeniero de procesos brasileño, en 2006, al que luego se."— Transcripción de la presentación:

1

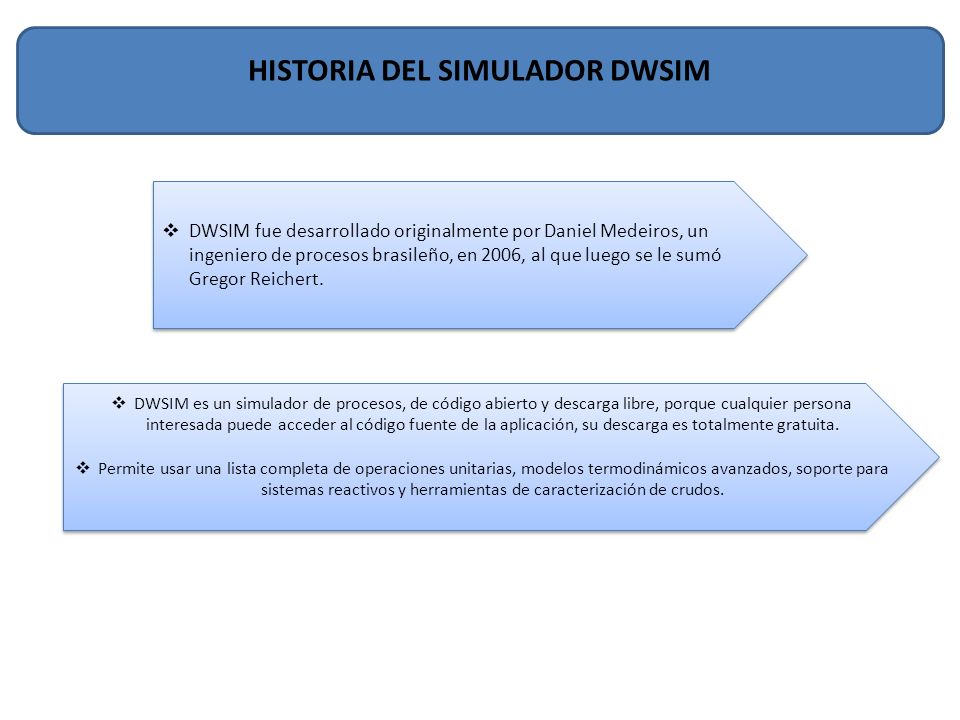

2 HISTORIA DEL SIMULADOR DWSIM  DWSIM fue desarrollado originalmente por Daniel Medeiros, un ingeniero de procesos brasileño, en 2006, al que luego se le sumó Gregor Reichert.  DWSIM es un simulador de procesos, de código abierto y descarga libre, porque cualquier persona interesada puede acceder al código fuente de la aplicación, su descarga es totalmente gratuita.  Permite usar una lista completa de operaciones unitarias, modelos termodinámicos avanzados, soporte para sistemas reactivos y herramientas de caracterización de crudos.  DWSIM es un simulador de procesos, de código abierto y descarga libre, porque cualquier persona interesada puede acceder al código fuente de la aplicación, su descarga es totalmente gratuita.  Permite usar una lista completa de operaciones unitarias, modelos termodinámicos avanzados, soporte para sistemas reactivos y herramientas de caracterización de crudos.

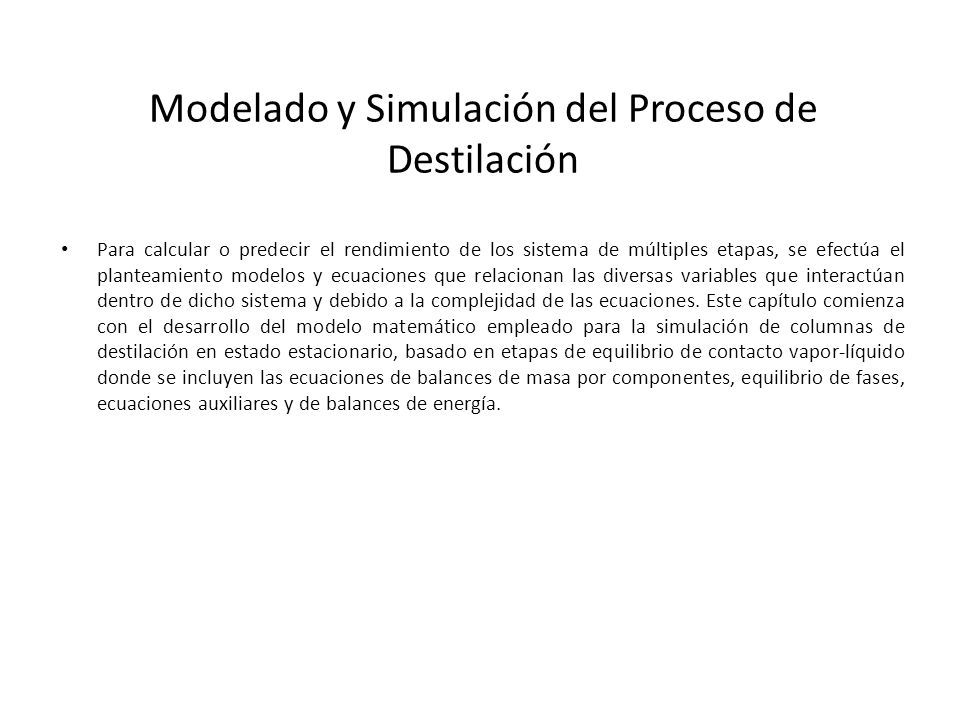

3 Modelado y Simulación del Proceso de Destilación Para calcular o predecir el rendimiento de los sistema de múltiples etapas, se efectúa el planteamiento modelos y ecuaciones que relacionan las diversas variables que interactúan dentro de dicho sistema y debido a la complejidad de las ecuaciones. Este capítulo comienza con el desarrollo del modelo matemático empleado para la simulación de columnas de destilación en estado estacionario, basado en etapas de equilibrio de contacto vapor-líquido donde se incluyen las ecuaciones de balances de masa por componentes, equilibrio de fases, ecuaciones auxiliares y de balances de energía.

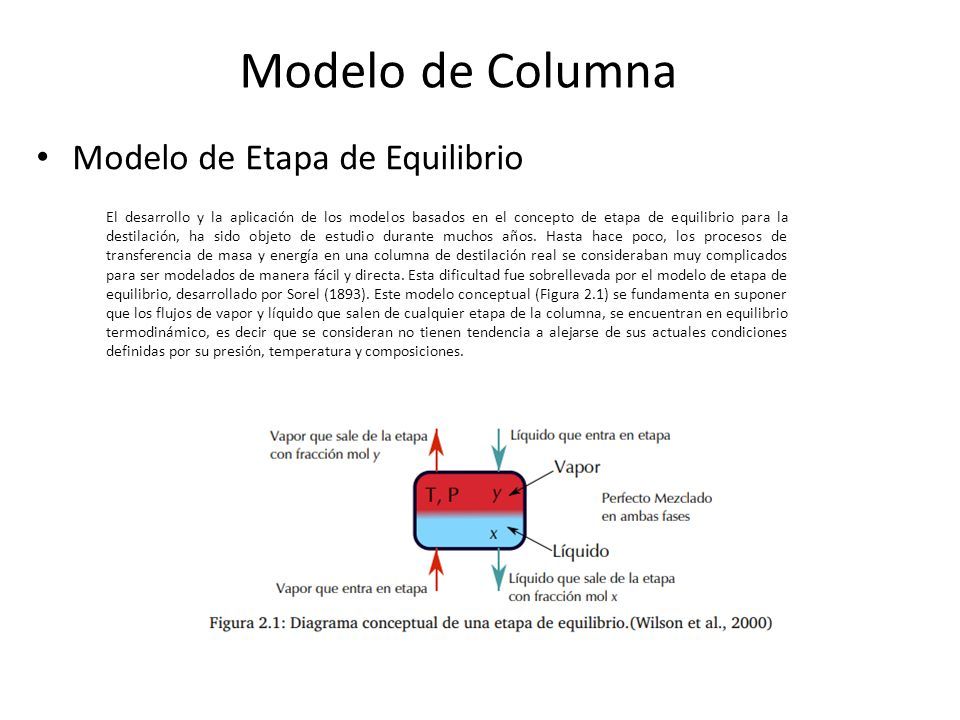

4 Modelo de Columna Modelo de Etapa de Equilibrio El desarrollo y la aplicación de los modelos basados en el concepto de etapa de equilibrio para la destilación, ha sido objeto de estudio durante muchos años. Hasta hace poco, los procesos de transferencia de masa y energía en una columna de destilación real se consideraban muy complicados para ser modelados de manera fácil y directa. Esta dificultad fue sobrellevada por el modelo de etapa de equilibrio, desarrollado por Sorel (1893). Este modelo conceptual (Figura 2.1) se fundamenta en suponer que los flujos de vapor y líquido que salen de cualquier etapa de la columna, se encuentran en equilibrio termodinámico, es decir que se consideran no tienen tendencia a alejarse de sus actuales condiciones definidas por su presión, temperatura y composiciones.

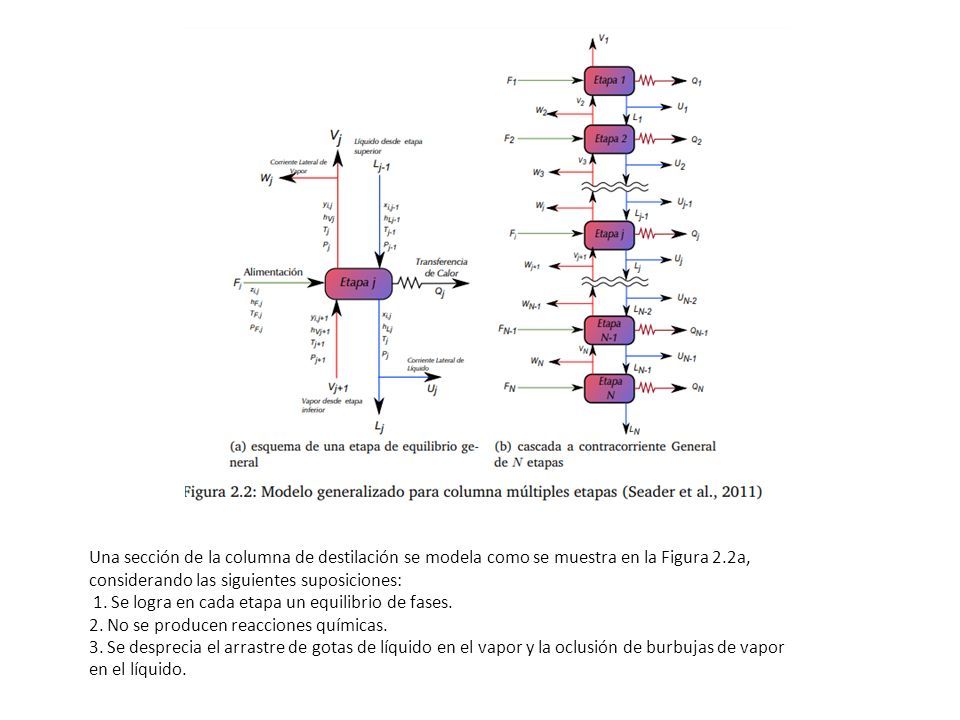

5 Una sección de la columna de destilación se modela como se muestra en la Figura 2.2a, considerando las siguientes suposiciones: 1. Se logra en cada etapa un equilibrio de fases. 2. No se producen reacciones químicas. 3. Se desprecia el arrastre de gotas de líquido en el vapor y la oclusión de burbujas de vapor en el líquido.

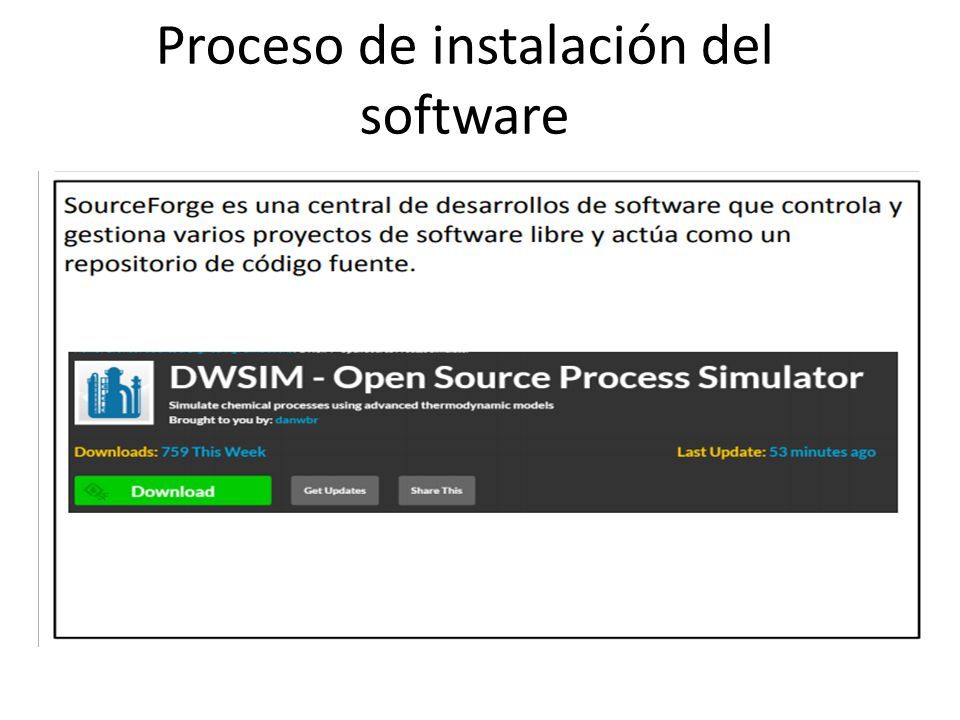

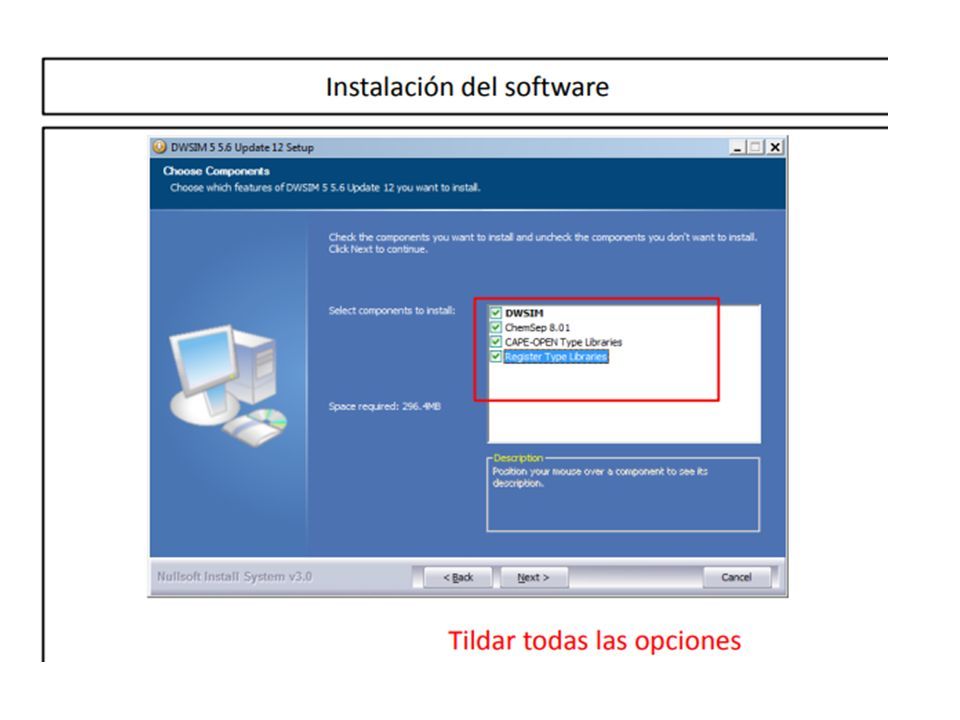

6 Proceso de instalación del software

7

8

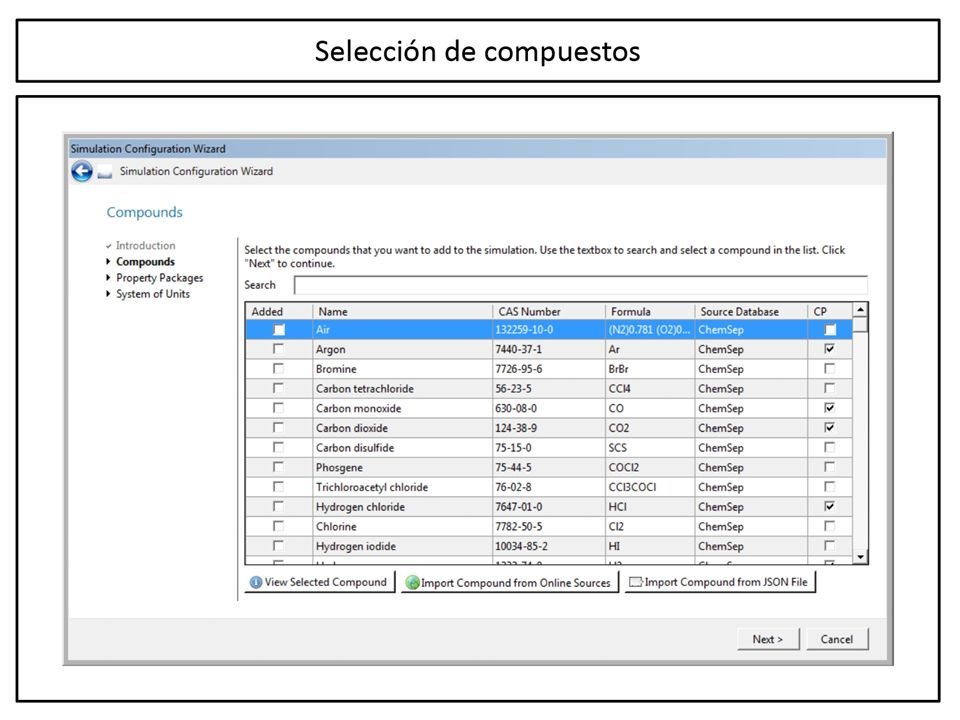

9

10

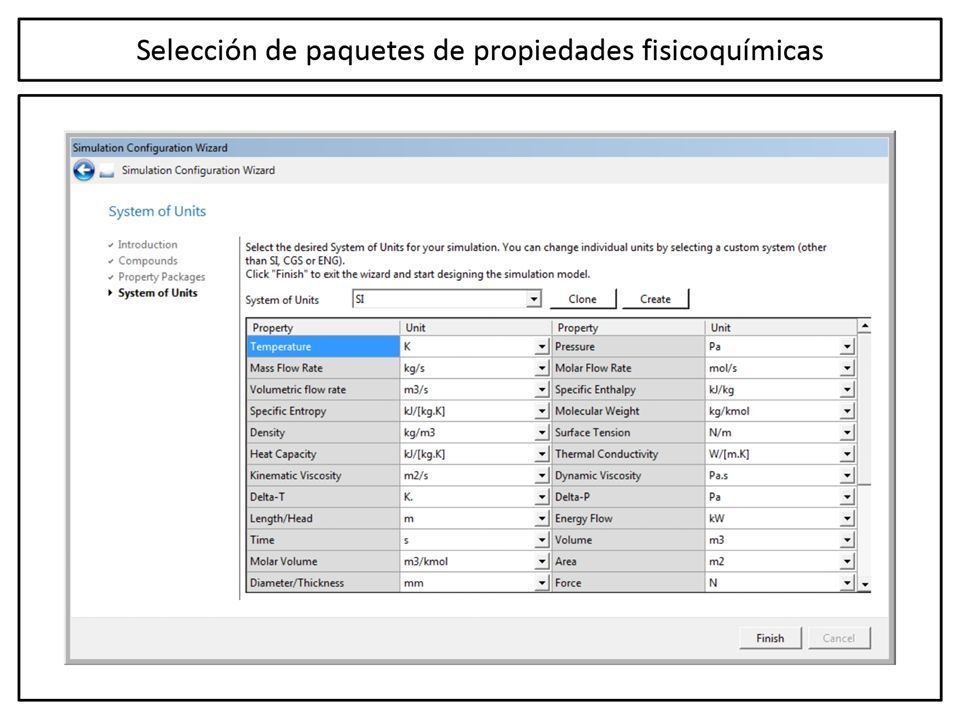

11

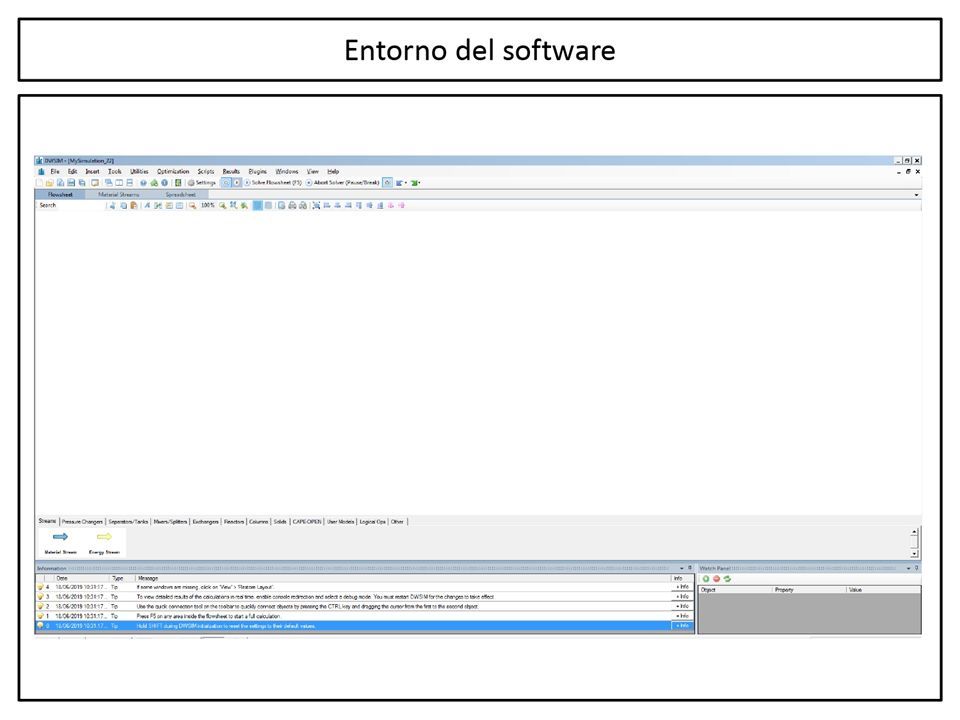

12

13

14

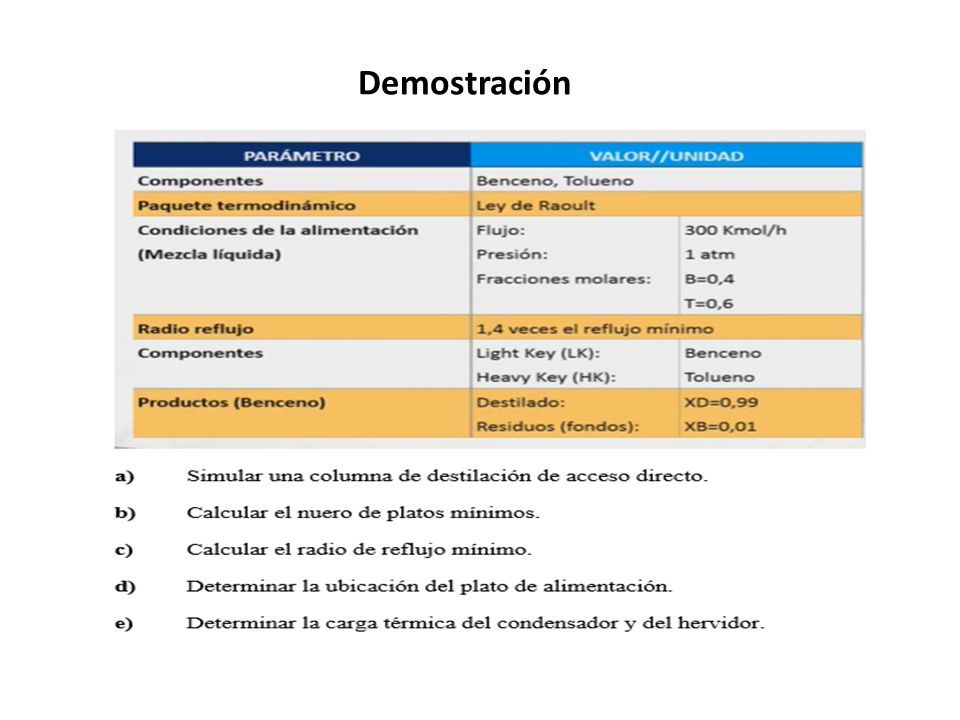

15 Demostración

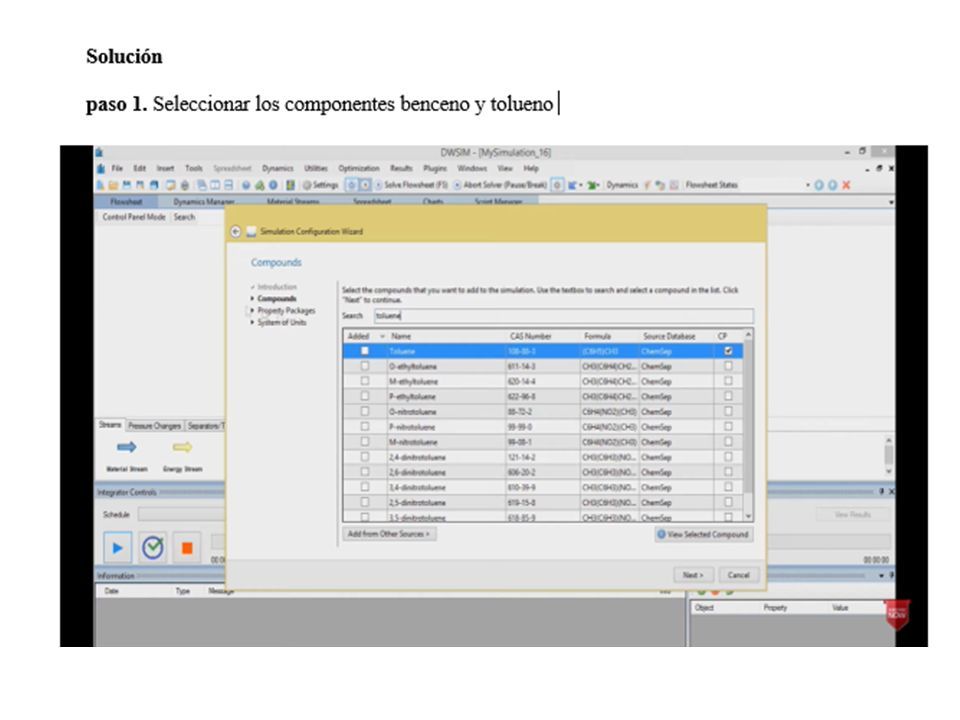

16

17

18

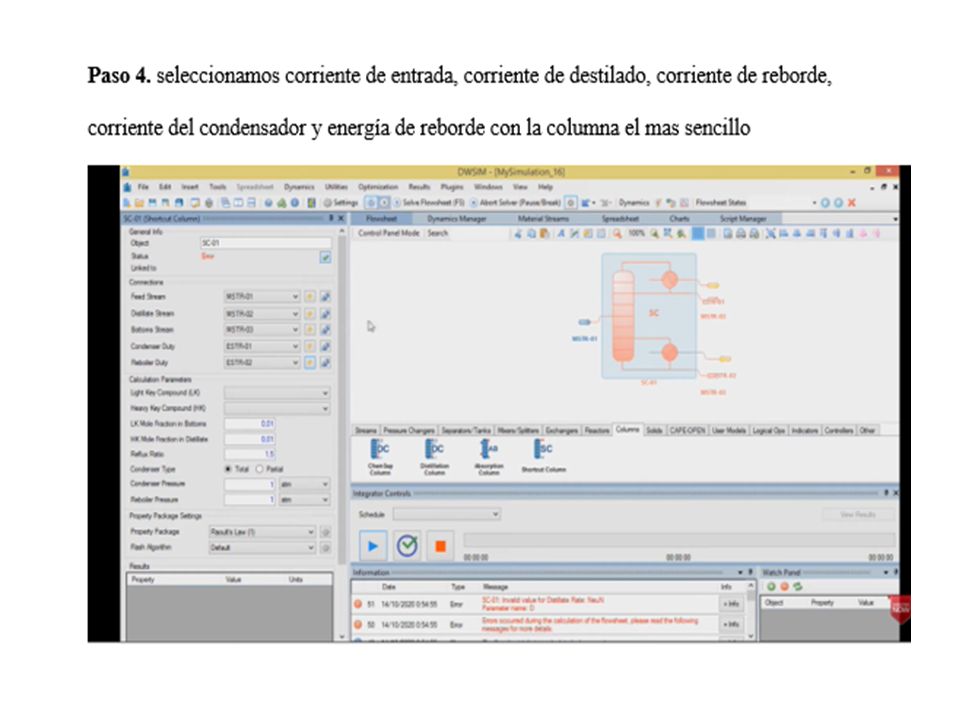

19

20

21

22

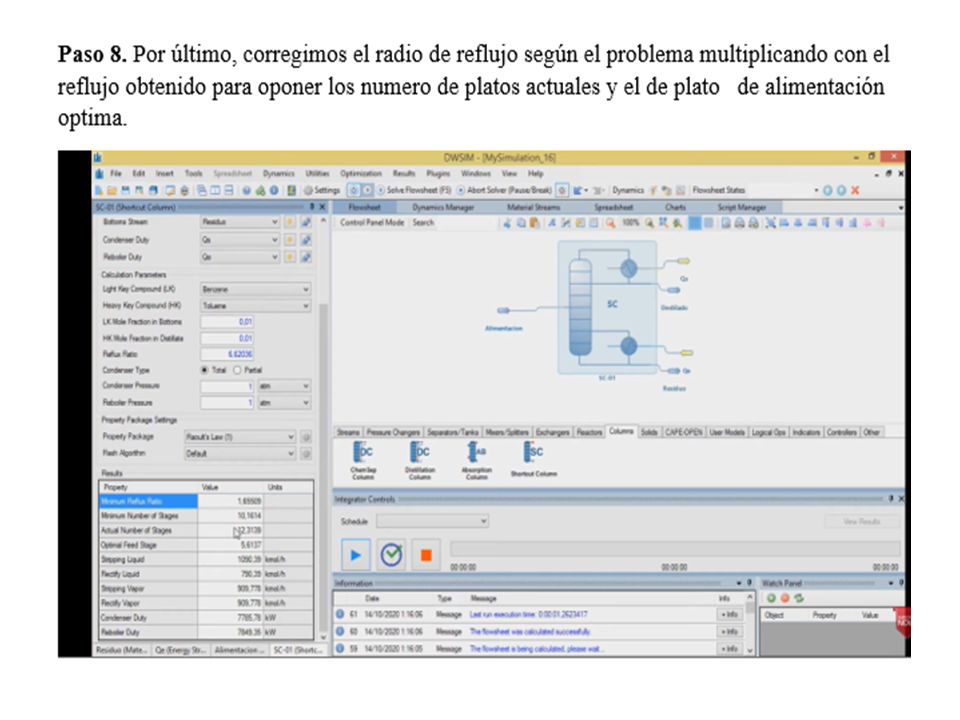

23

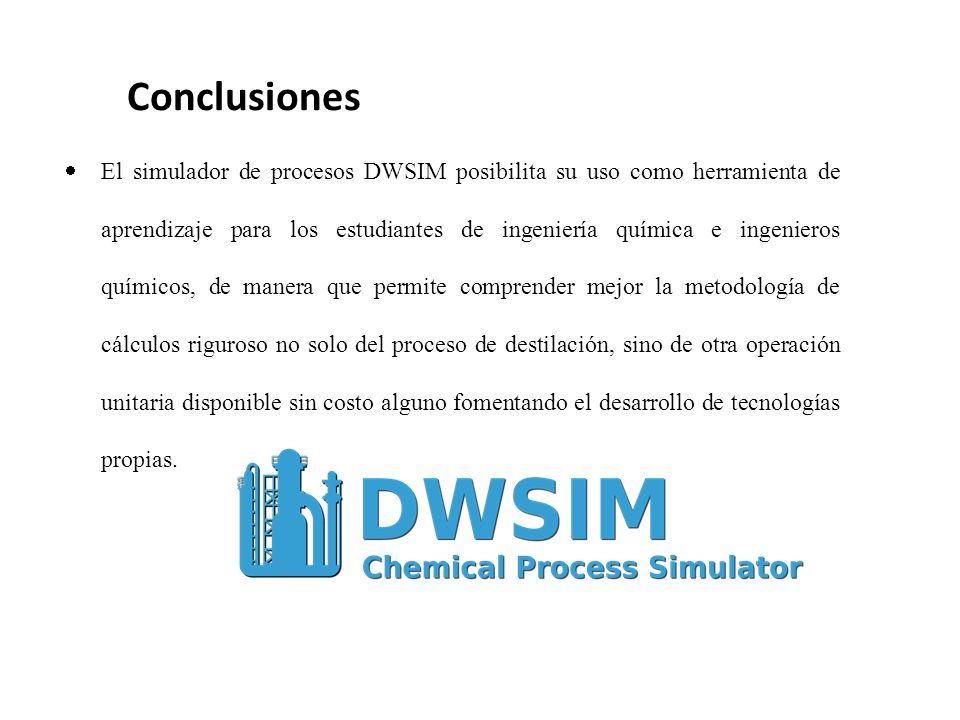

24  El simulador de procesos DWSIM posibilita su uso como herramienta de aprendizaje para los estudiantes de ingeniería química e ingenieros químicos, de manera que permite comprender mejor la metodología de cálculos riguroso no solo del proceso de destilación, sino de otra operación unitaria disponible sin costo alguno fomentando el desarrollo de tecnologías propias. Conclusiones

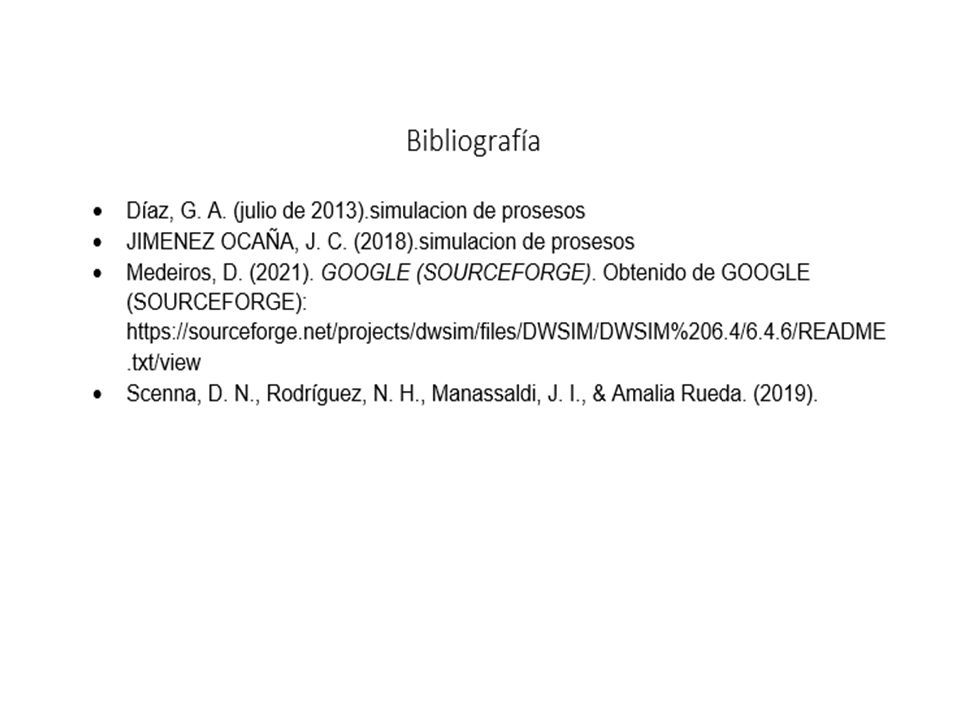

25
