1 TEMA: DIODO LED Instituto de Educación Superior Tecnológico Publico Huaycán Especialidad: Mecánica Automotriz ASIGNATURA: Fundamentos Eléctricos Fundamentos Eléctricos Profesor. Mg. Gutiérrez Alamo Darwin

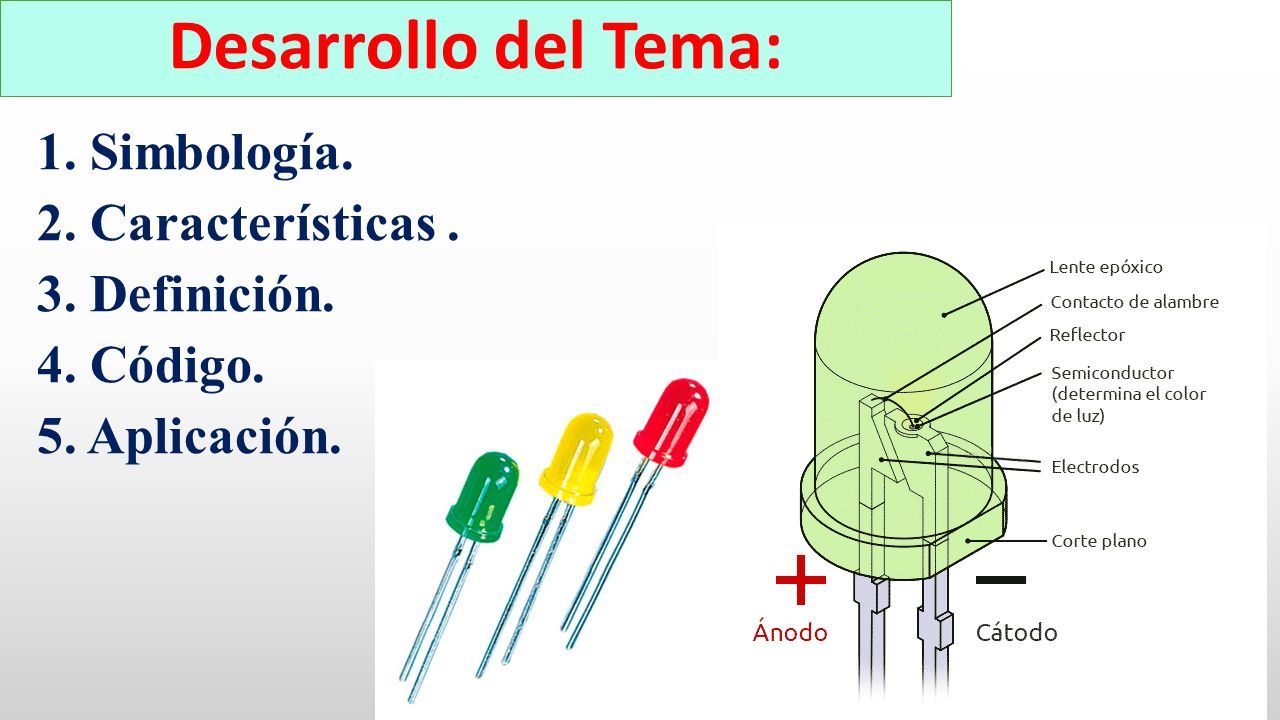

2 Desarrollo del Tema: 1. Simbología. 2. Características. 3. Definición. 4. Código. 5. Aplicación.

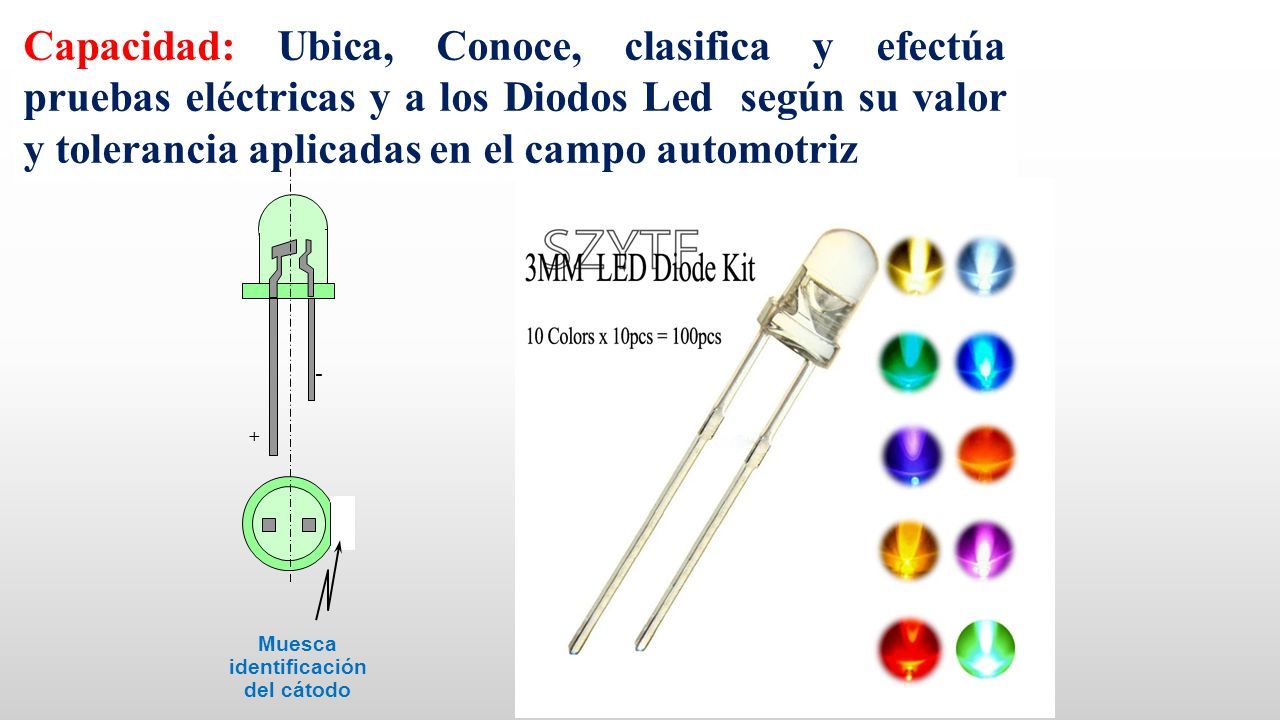

3 Capacidad: Ubica, Conoce, clasifica y efectúa pruebas eléctricas y a los Diodos Led según su valor y tolerancia aplicadas en el campo automotriz + - Muesca identificación del cátodo

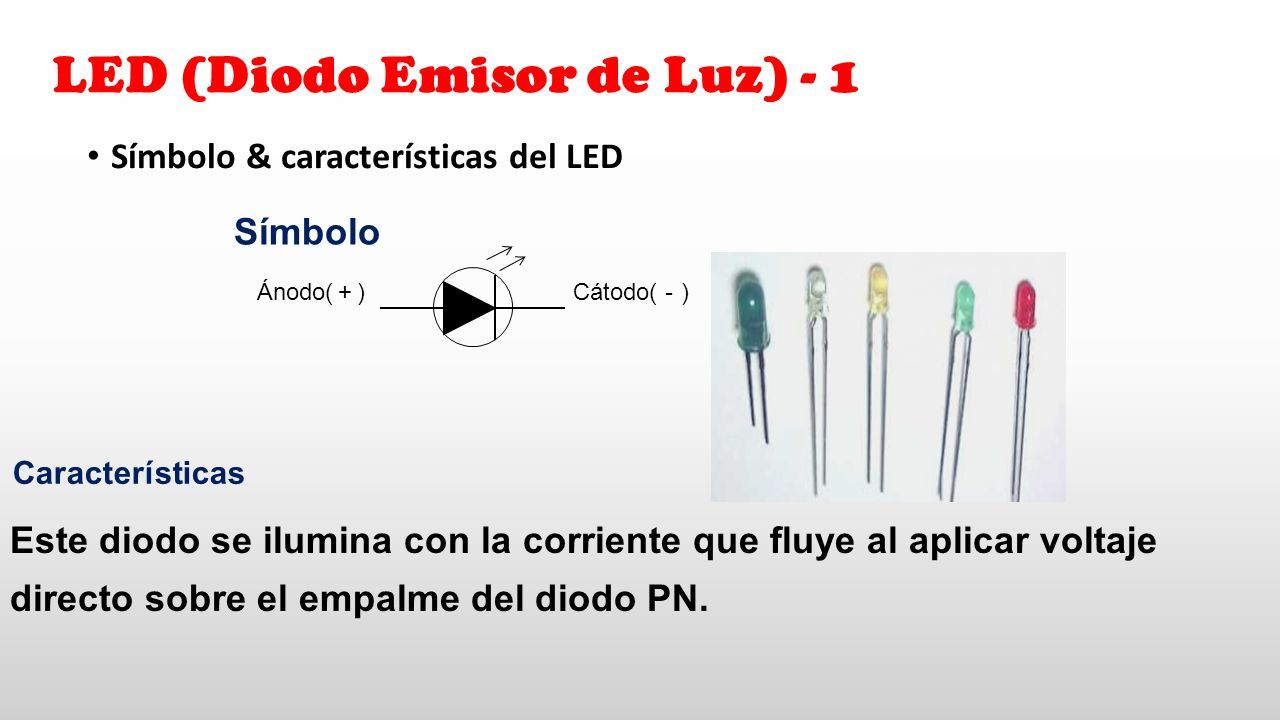

4 LED (Diodo Emisor de Luz) - 1 Símbolo & características del LED Ánodo( ＋ ) Cátodo( － ) Este diodo se ilumina con la corriente que fluye al aplicar voltaje directo sobre el empalme del diodo PN. Características Símbolo

5 Diodo Luminoso Led Son diodos que emiten luz al paso de la corriente, los hay de distinto tamaño y color, tenemos que tener la precaución de respetar la polaridad ya que si lo colocamos al revés no lucirá como diodo que es, para distinguir la polaridad una de las patillas es mas larga que la otra para indicarnos que es el positivo. ÁnodoCátodo Si + ilumina No El diodo LED (Diode Emisted Light) para su buen funcionamiento debe estar conectado entre 1,7 a 2,5 V, y le tiene que recorrer una corriente de unos 10 mA. Si está sometido a mas tensión termina por fundirse y si se coloca a una tensión menor la luz que emite es pobre. Para conectarlo a una fuente de 12 V se coloca una resistencia en serie de aproximadamente 1 K . + - 1 KΩ 12 V Muesca identificación del cátodo

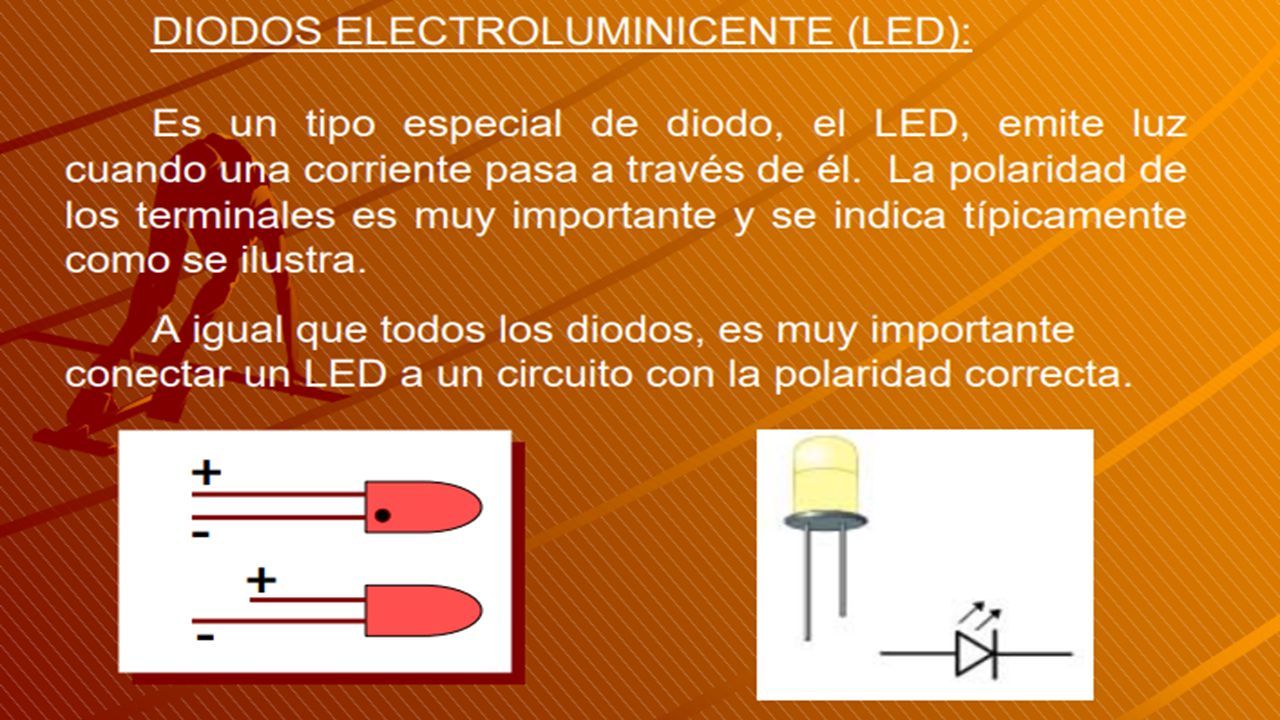

6

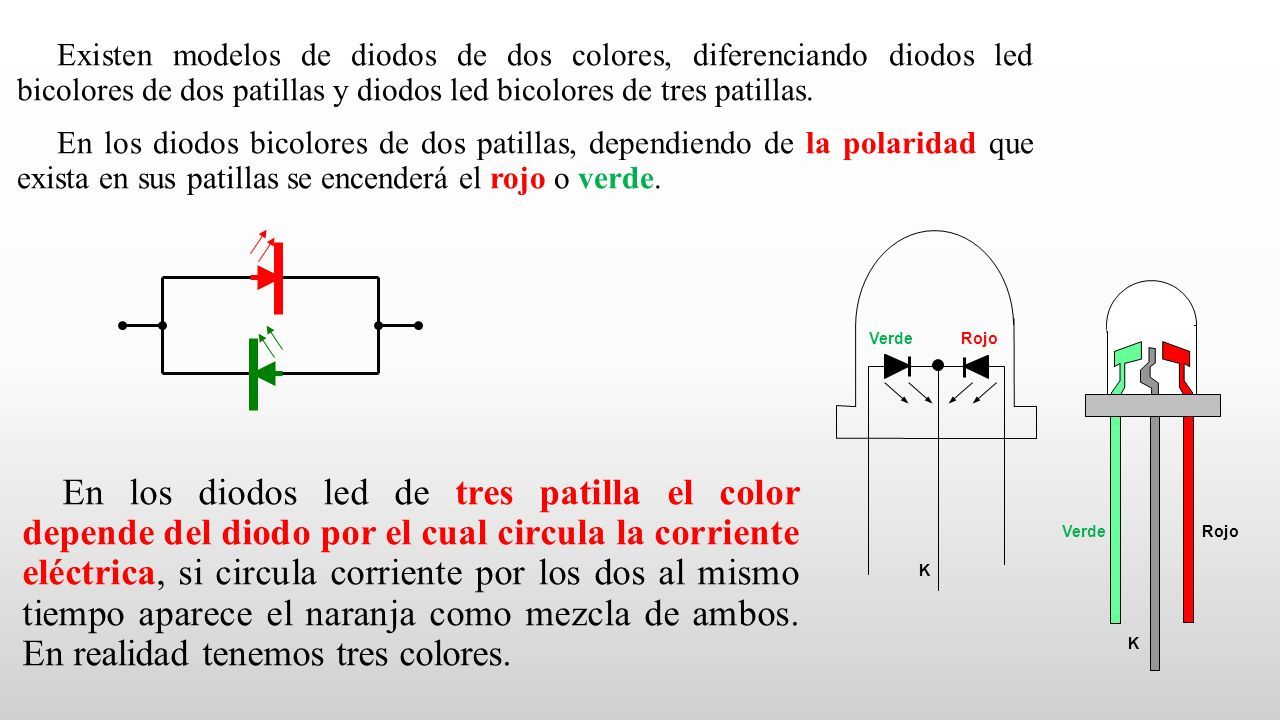

7 Existen modelos de diodos de dos colores, diferenciando diodos led bicolores de dos patillas y diodos led bicolores de tres patillas. En los diodos bicolores de dos patillas, dependiendo de la polaridad que exista en sus patillas se encenderá el rojo o verde. En los diodos led de tres patilla el color depende del diodo por el cual circula la corriente eléctrica, si circula corriente por los dos al mismo tiempo aparece el naranja como mezcla de ambos. En realidad tenemos tres colores. K RojoVerde K RojoVerde

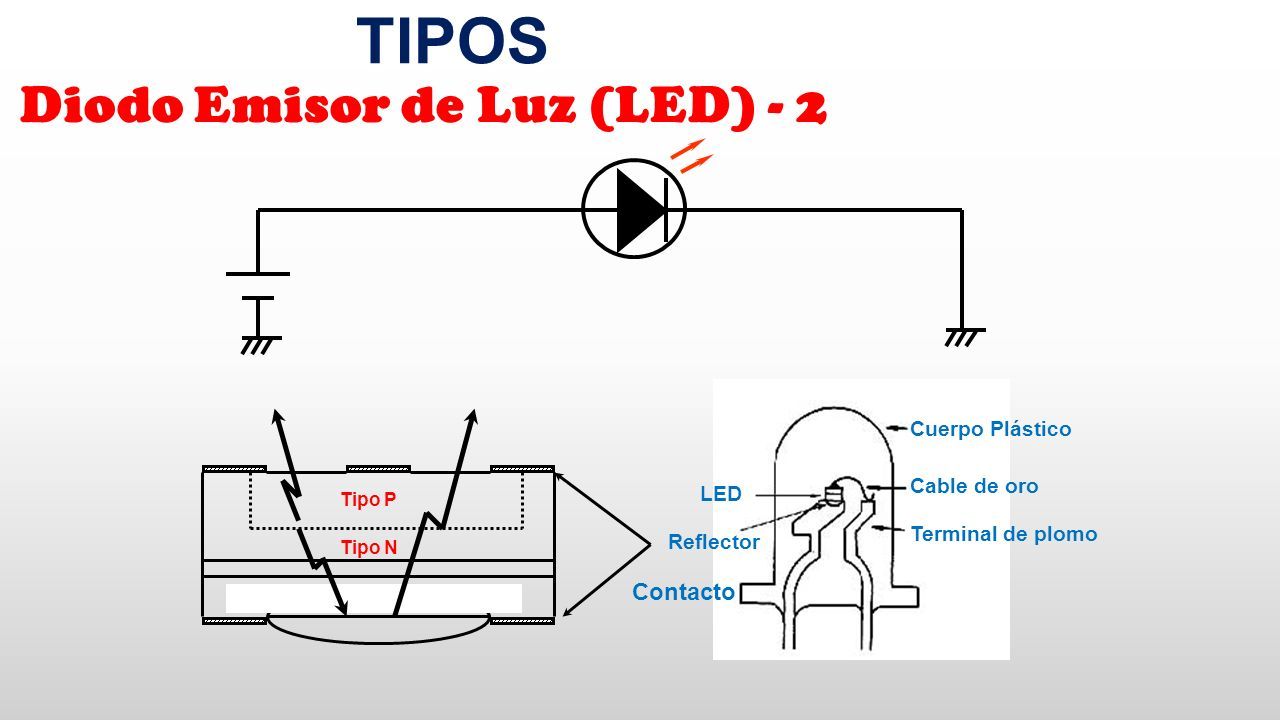

8 Diodo Emisor de Luz (LED) - 2 Tipo N Tipo P Cuerpo Plástico Cable de oro Terminal de plomo LED Reflector Contacto TIPOS

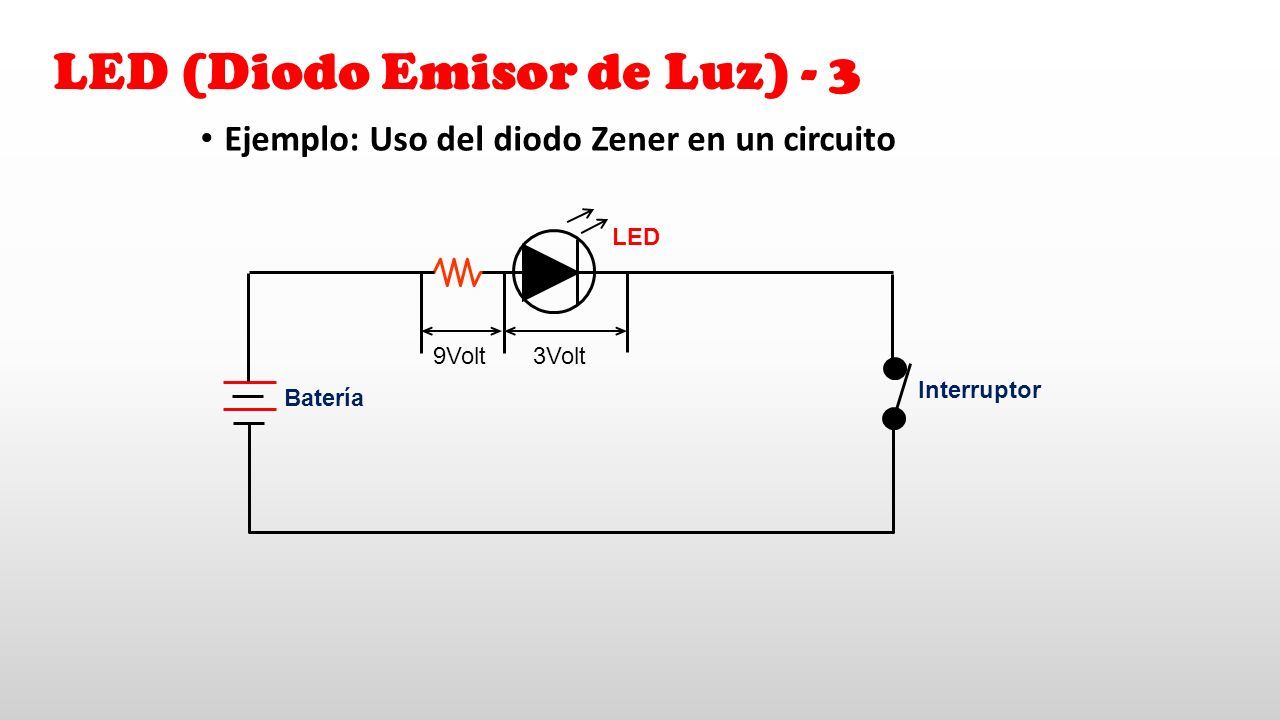

9 LED (Diodo Emisor de Luz) - 3 Ejemplo: Uso del diodo Zener en un circuito Batería 9Volt 3Volt Interruptor LED

10 Aplicaciones Regulación de voltaje (usando diodos Zener). Indicadores (usando los LED). Rectificación (cambiando la corriente CA a corriente CC). Conexiones para controlar crestas y sobretensiones de voltaje que puedan dañar los circuitos de estado sólido (que actúan como circuitos de protección).

11 Diodo Led Otro tipo de diodo usado con frecuencia como lámpara indicadora es el diodo luminiscente (LED). Al igual que todos los diodos, los LED permiten el flujo de corriente sólo en un sentido. La diferencia está en que cuando se aplica voltaje directo a un LED, el LED emite luz.

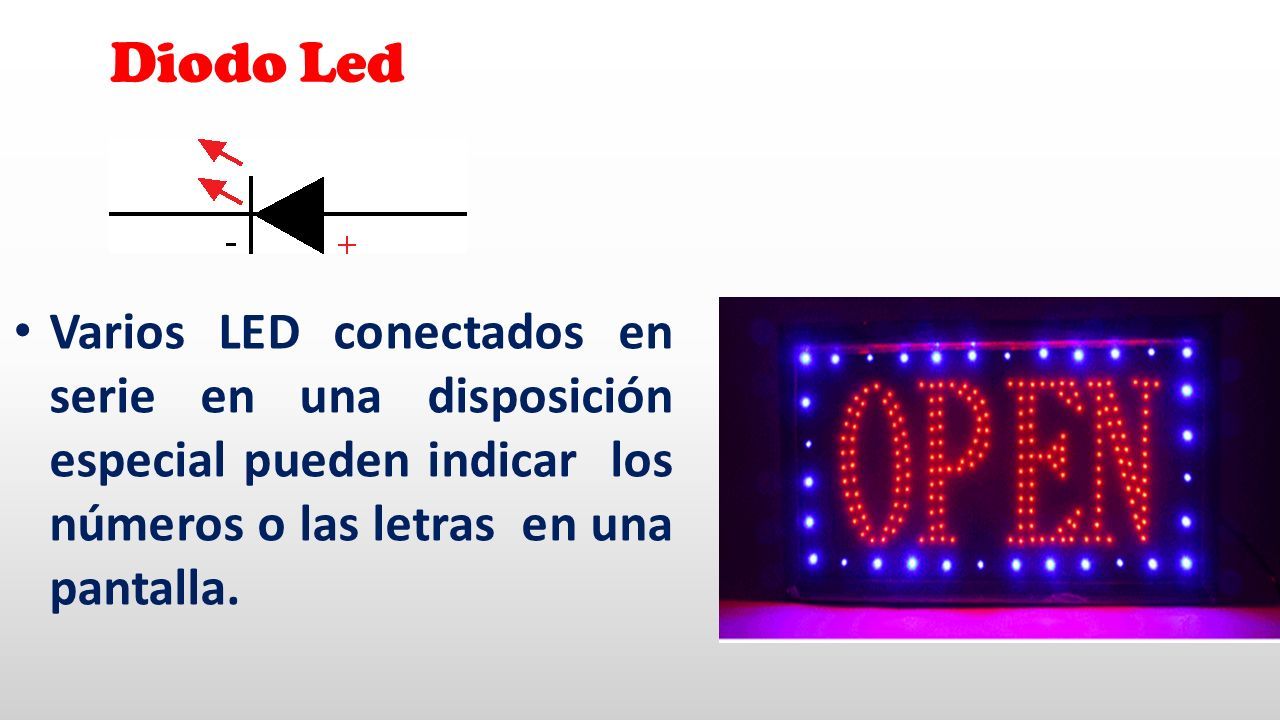

12 Diodo Led Varios LED conectados en serie en una disposición especial pueden indicar los números o las letras en una pantalla.
