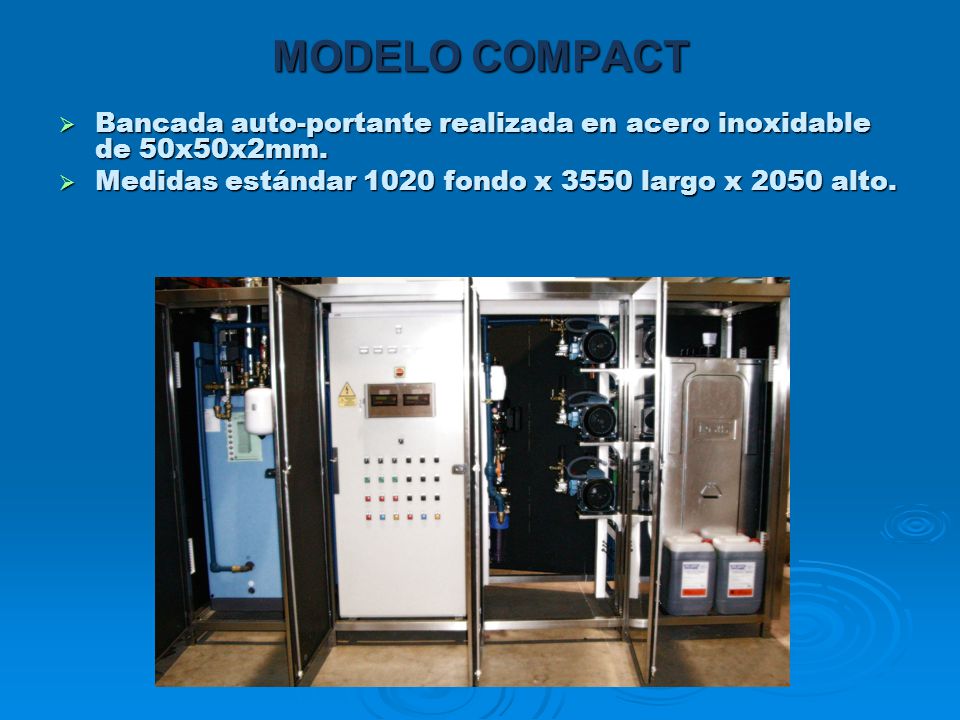

MODELO COMPACT Bancada auto-portante realizada en acero inoxidable de 50x50x2mm. Medidas estándar 1020 fondo x 3550 largo x 2050 alto.

Presentación del tema: "MODELO COMPACT Bancada auto-portante realizada en acero inoxidable de 50x50x2mm. Medidas estándar 1020 fondo x 3550 largo x 2050 alto."— Transcripción de la presentación:

1 MODELO COMPACT Bancada auto-portante realizada en acero inoxidable de 50x50x2mm. Medidas estándar 1020 fondo x 3550 largo x 2050 alto.

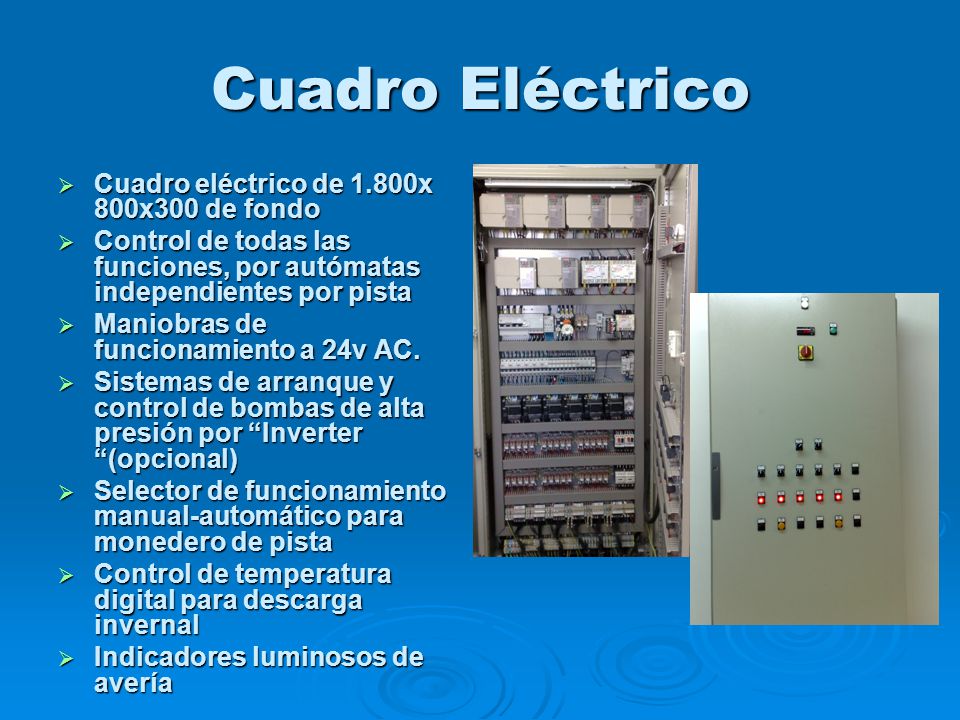

2 Cuadro Eléctrico Cuadro eléctrico de 1.800x 800x300 de fondo
Control de todas las funciones, por autómatas independientes por pista Maniobras de funcionamiento a 24v AC. Sistemas de arranque y control de bombas de alta presión por “Inverter “(opcional) Selector de funcionamiento manual-automático para monedero de pista Control de temperatura digital para descarga invernal Indicadores luminosos de avería

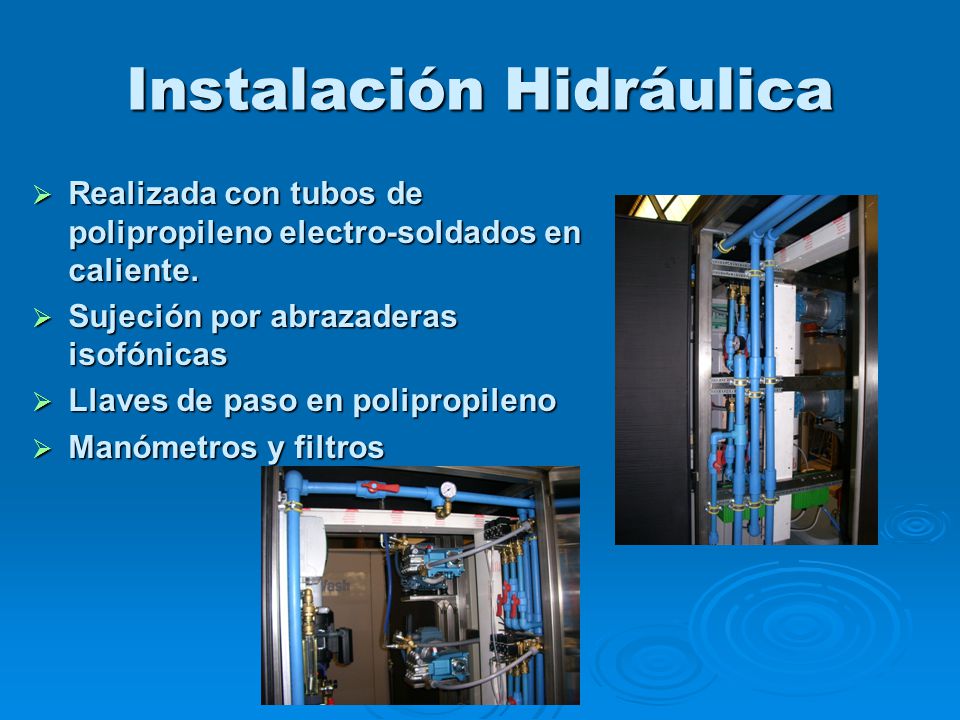

3 Instalación Hidráulica
Realizada con tubos de polipropileno electro-soldados en caliente. Sujeción por abrazaderas isofónicas Llaves de paso en polipropileno Manómetros y filtros

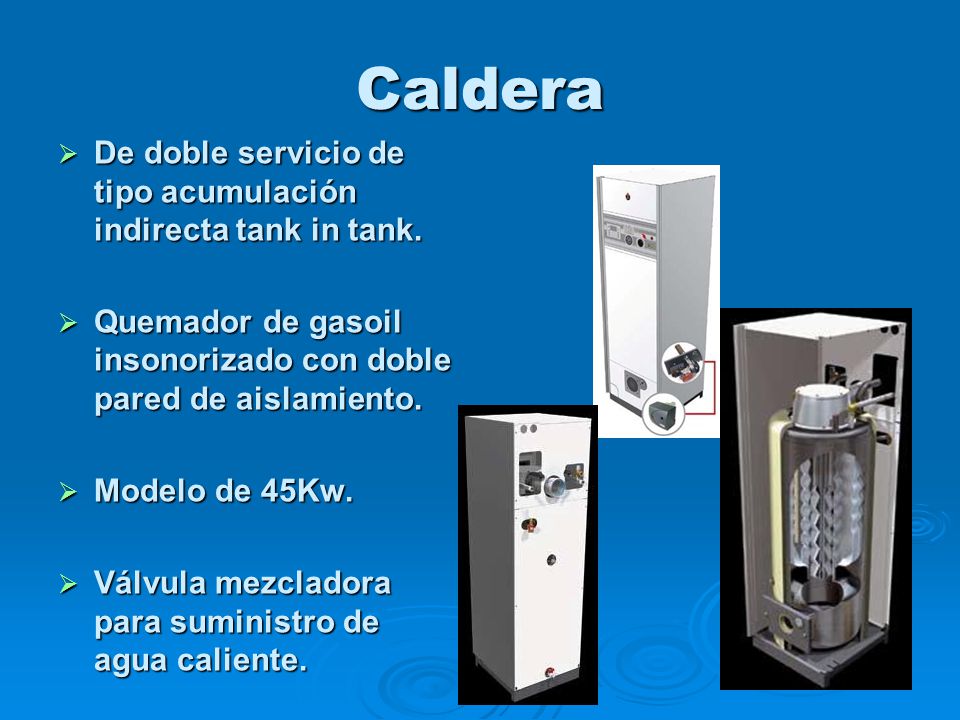

4 Caldera De doble servicio de tipo acumulación indirecta tank in tank.
Quemador de gasoil insonorizado con doble pared de aislamiento. Modelo de 45Kw. Válvula mezcladora para suministro de agua caliente.

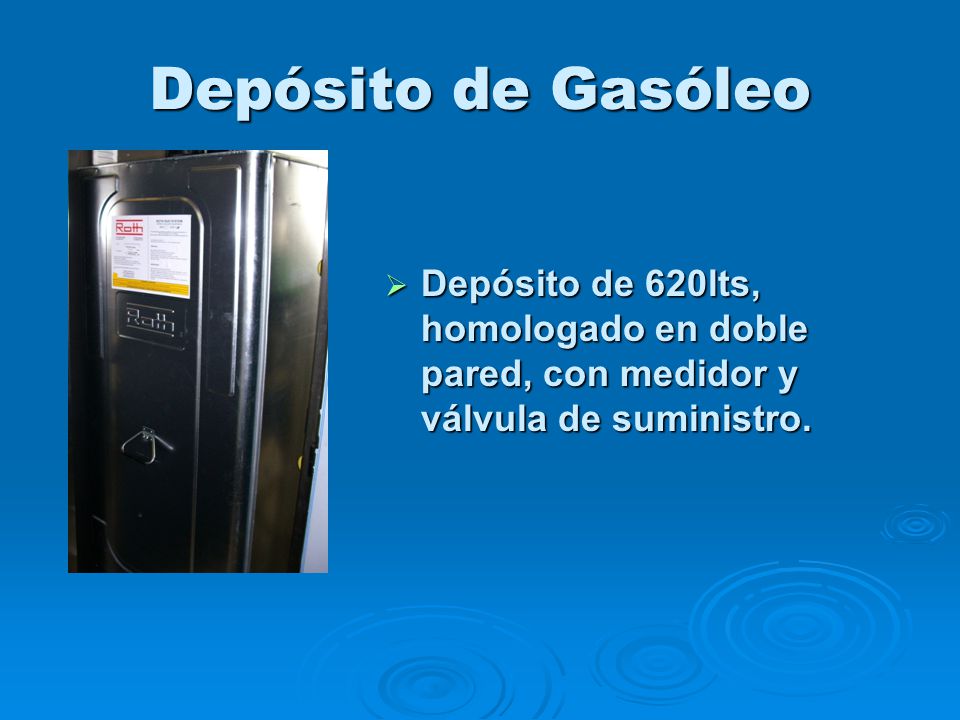

5 Depósito de Gasóleo Depósito de 620lts, homologado en doble pared, con medidor y válvula de suministro.

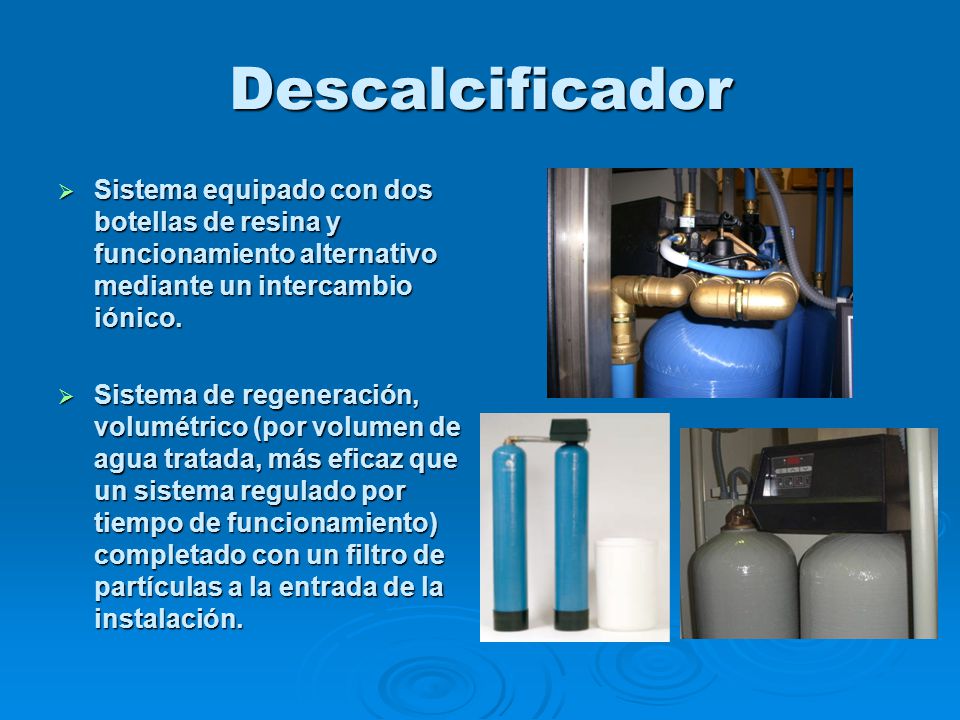

6 Descalcificador Sistema equipado con dos botellas de resina y funcionamiento alternativo mediante un intercambio iónico. Sistema de regeneración, volumétrico (por volumen de agua tratada, más eficaz que un sistema regulado por tiempo de funcionamiento) completado con un filtro de partículas a la entrada de la instalación.

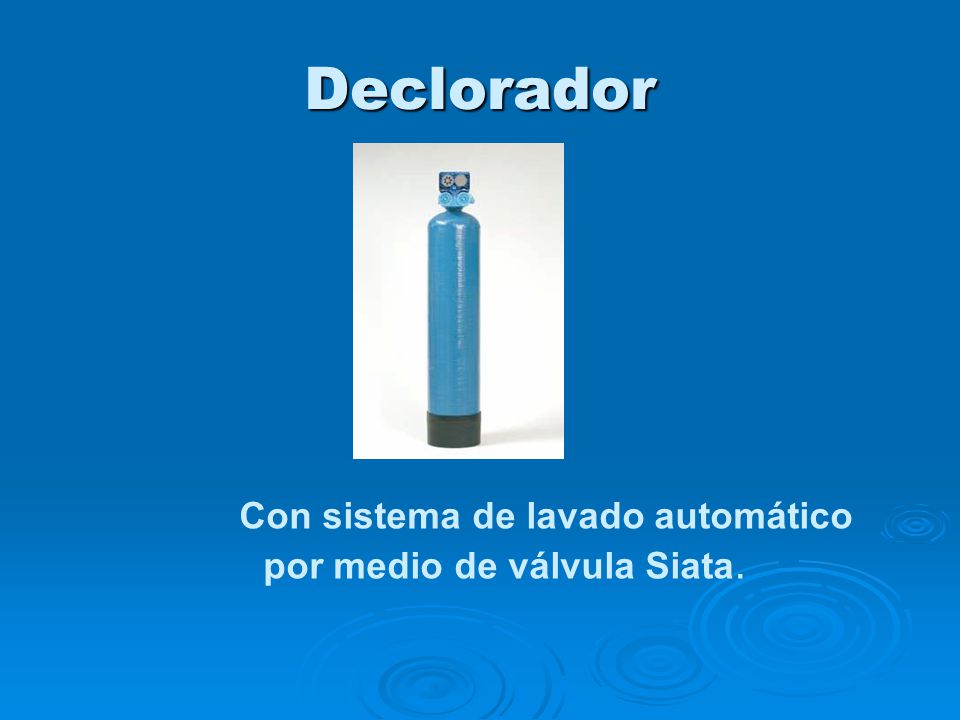

7 Declorador Con sistema de lavado automático por medio de válvula Siata.

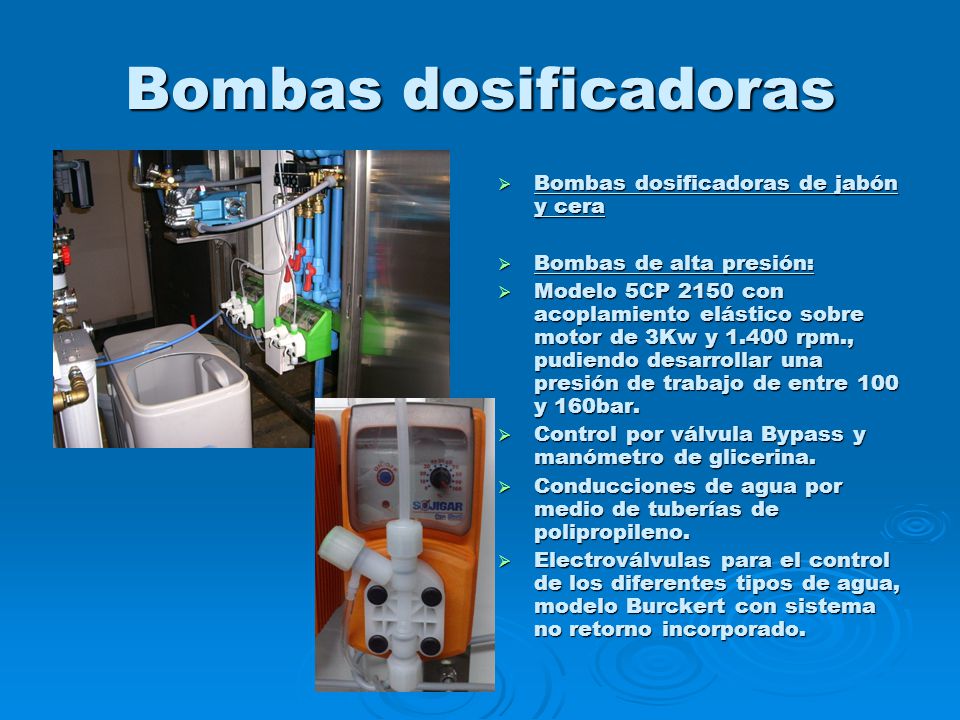

8 Bombas dosificadoras Bombas dosificadoras de jabón y cera
Bombas de alta presión: Modelo 5CP 2150 con acoplamiento elástico sobre motor de 3Kw y rpm., pudiendo desarrollar una presión de trabajo de entre 100 y 160bar. Control por válvula Bypass y manómetro de glicerina. Conducciones de agua por medio de tuberías de polipropileno. Electroválvulas para el control de los diferentes tipos de agua, modelo Burckert con sistema no retorno incorporado.

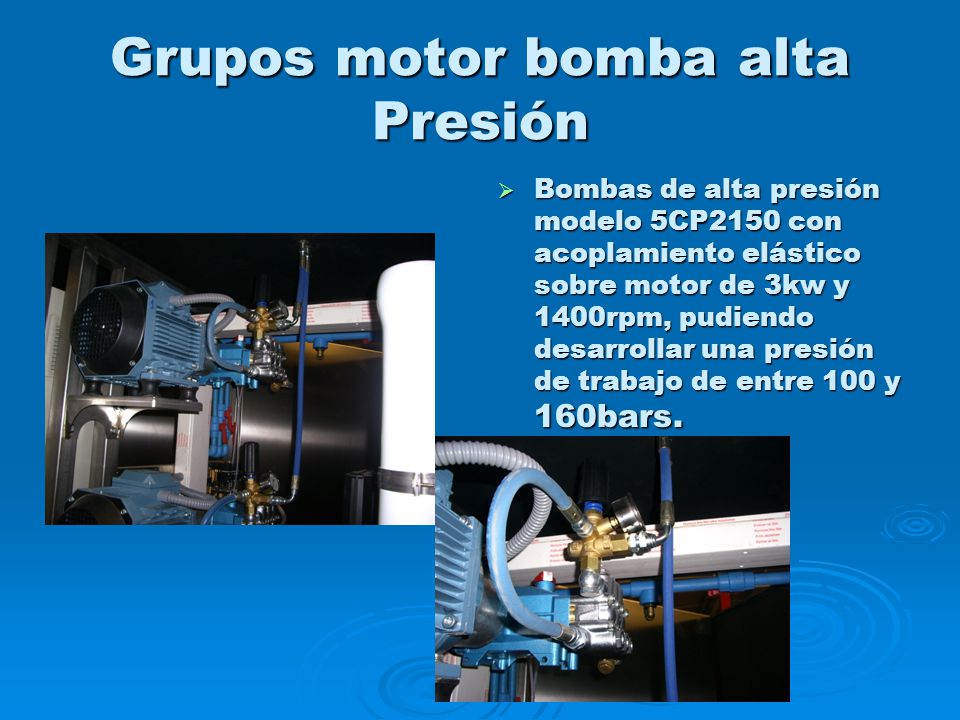

9 Grupos motor bomba alta Presión
Bombas de alta presión modelo 5CP2150 con acoplamiento elástico sobre motor de 3kw y 1400rpm, pudiendo desarrollar una presión de trabajo de entre 100 y 160bars.

10 Opcional: Jabón en Polvo
Tolva de acumulación de jabón y depósito de agua de acumulación en acero inoxidable Sistema de control de agua por sondas. Motor-reductor de giro de sinfín regulable en velocidad. Bomba de lanzamiento de agua caliente Grundfos.

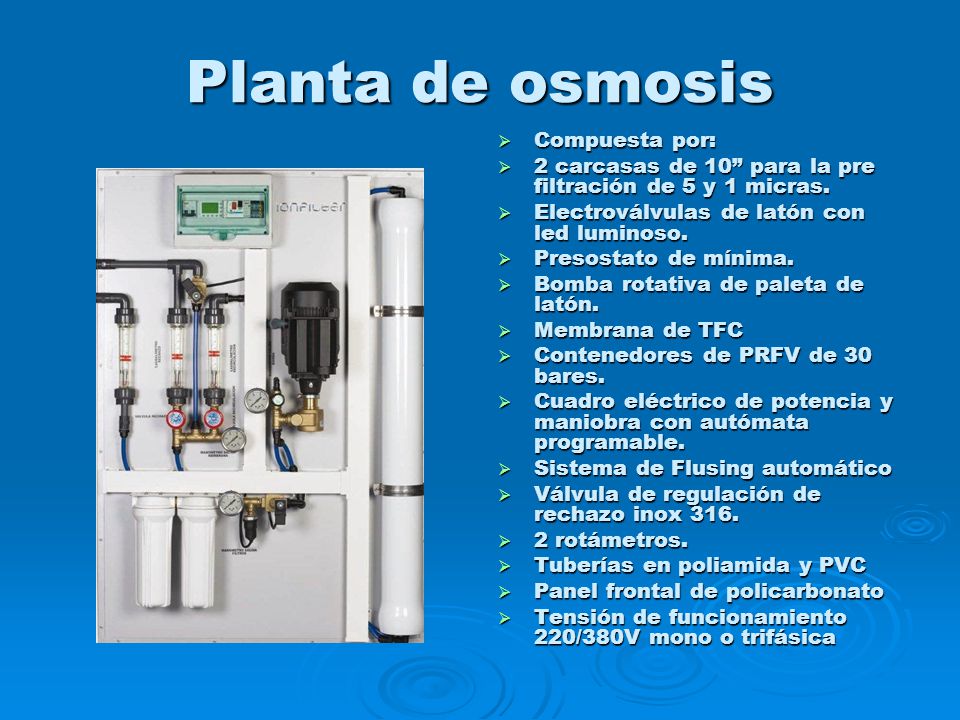

11 Planta de osmosis Compuesta por:
2 carcasas de 10” para la pre filtración de 5 y 1 micras. Electroválvulas de latón con led luminoso. Presostato de mínima. Bomba rotativa de paleta de latón. Membrana de TFC Contenedores de PRFV de 30 bares. Cuadro eléctrico de potencia y maniobra con autómata programable. Sistema de Flusing automático Válvula de regulación de rechazo inox 316. 2 rotámetros. Tuberías en poliamida y PVC Panel frontal de policarbonato Tensión de funcionamiento 220/380V mono o trifásica

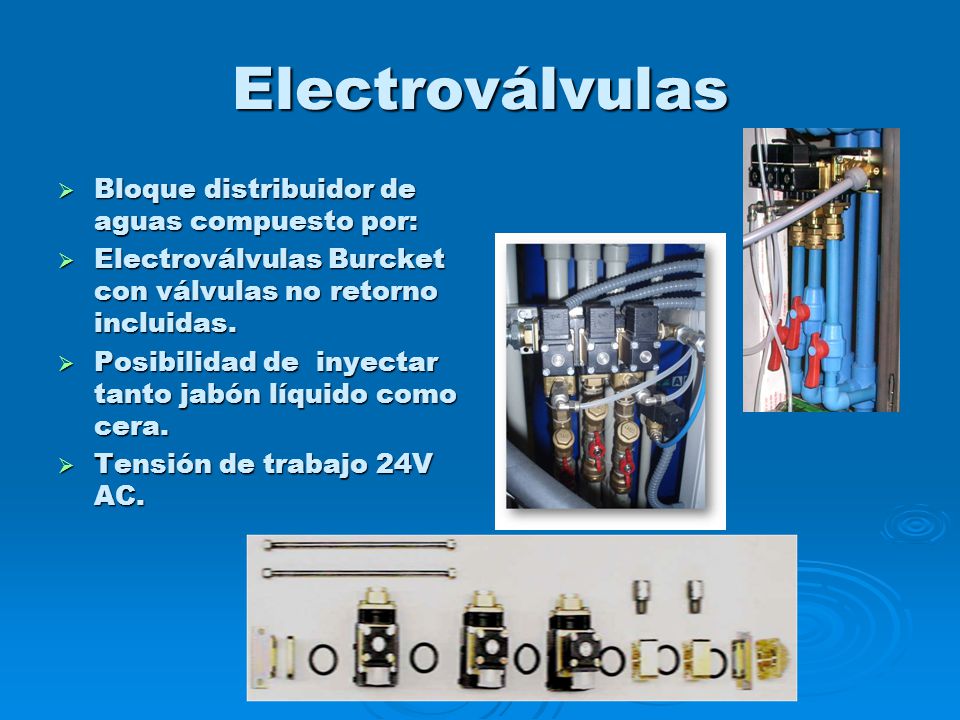

12 Electroválvulas Bloque distribuidor de aguas compuesto por:
Electroválvulas Burcket con válvulas no retorno incluidas. Posibilidad de inyectar tanto jabón líquido como cera. Tensión de trabajo 24V AC.

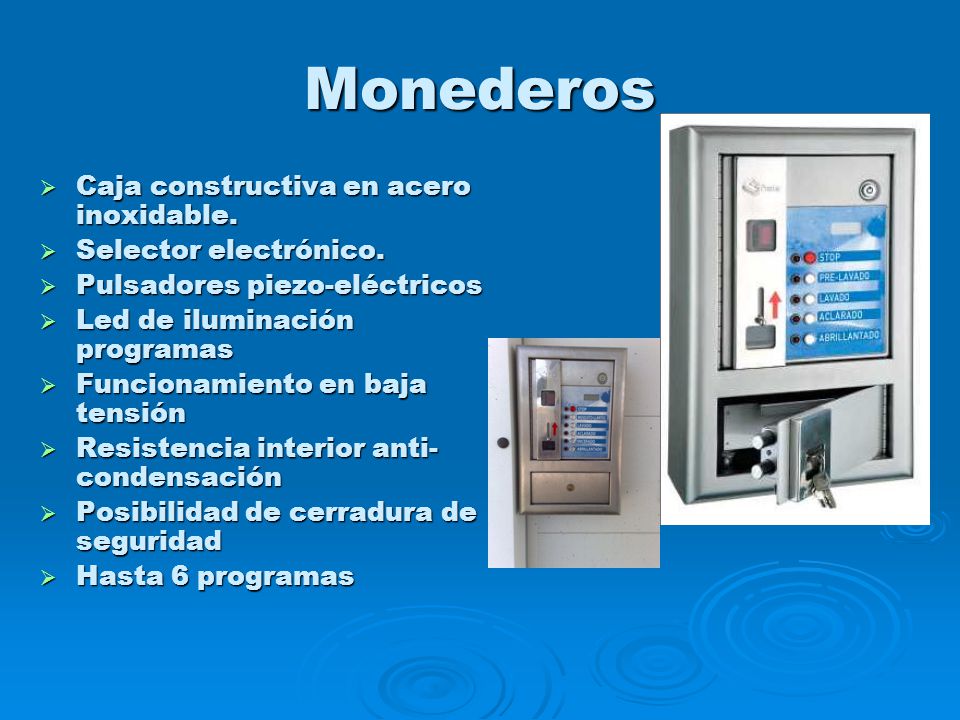

13 Monederos Caja constructiva en acero inoxidable. Selector electrónico.
Pulsadores piezo-eléctricos Led de iluminación programas Funcionamiento en baja tensión Resistencia interior anti-condensación Posibilidad de cerradura de seguridad Hasta 6 programas

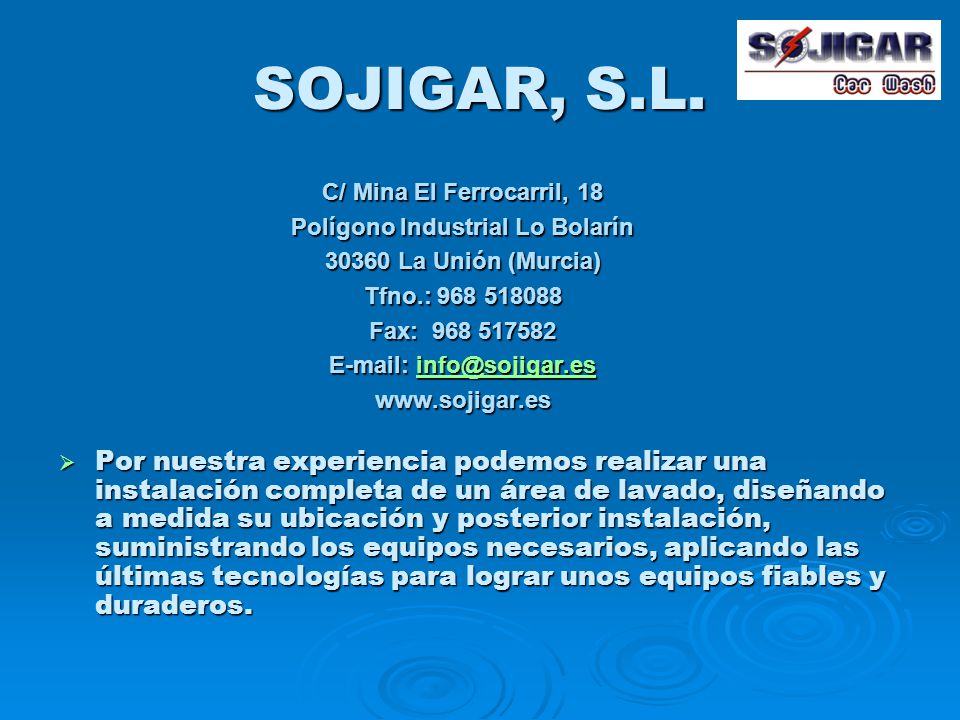

14 Polígono Industrial Lo Bolarín E-mail: info@sojigar.es
SOJIGAR, S.L. C/ Mina El Ferrocarril, 18 Polígono Industrial Lo Bolarín 30360 La Unión (Murcia) Tfno.: Fax: Por nuestra experiencia podemos realizar una instalación completa de un área de lavado, diseñando a medida su ubicación y posterior instalación, suministrando los equipos necesarios, aplicando las últimas tecnologías para lograr unos equipos fiables y duraderos.
