1 Termistores Lección 8 © ITES-Paraninfo

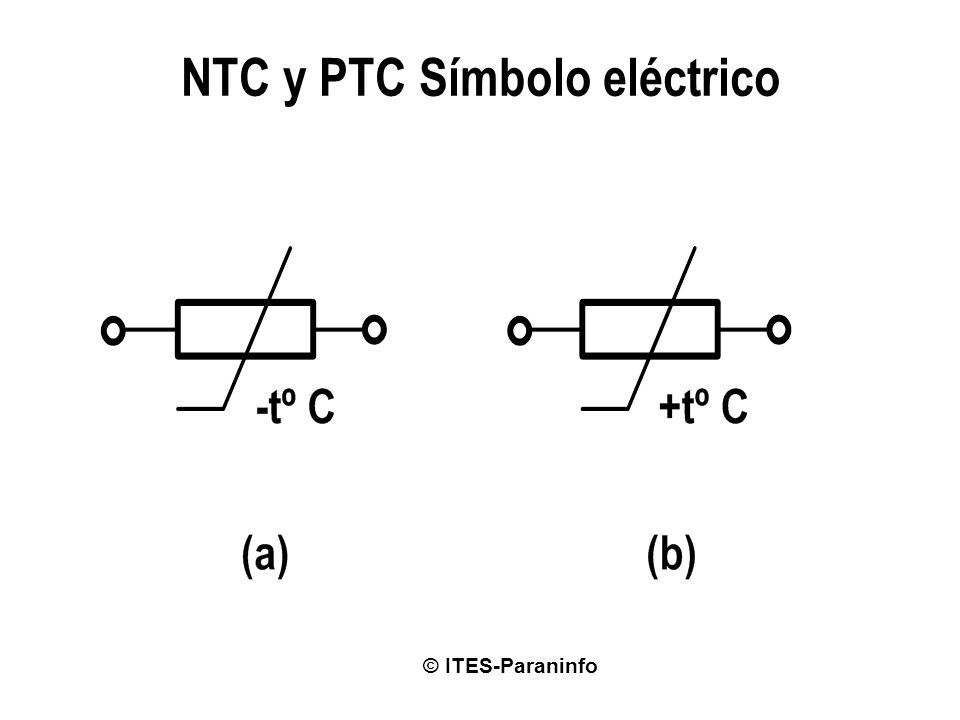

2 NTC y PTC Símbolo eléctrico © ITES-Paraninfo

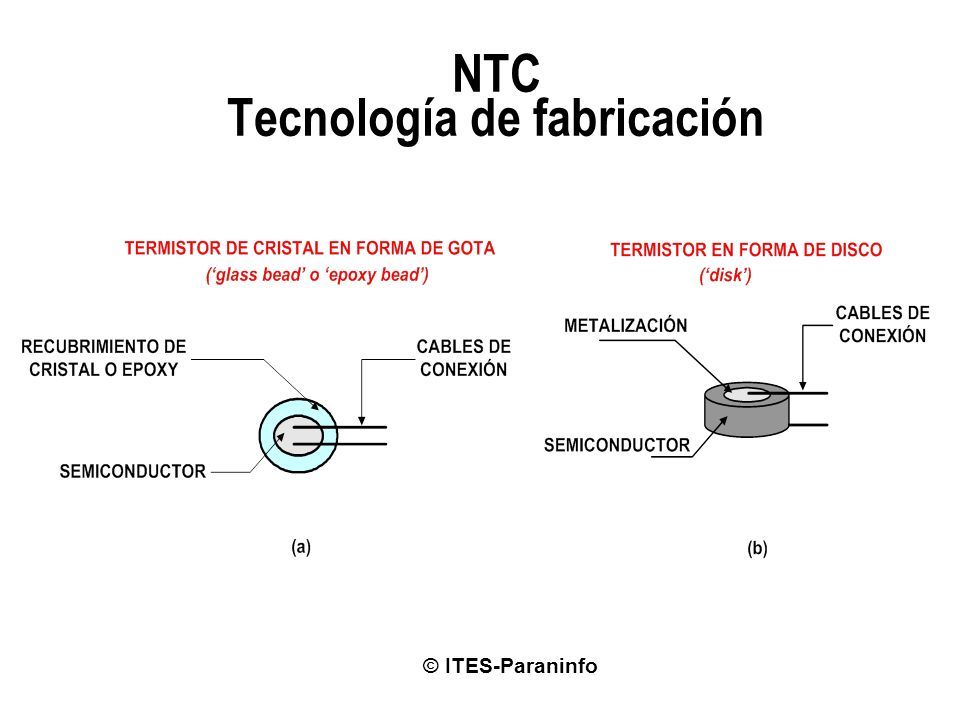

3 NTC Tecnología de fabricación © ITES-Paraninfo

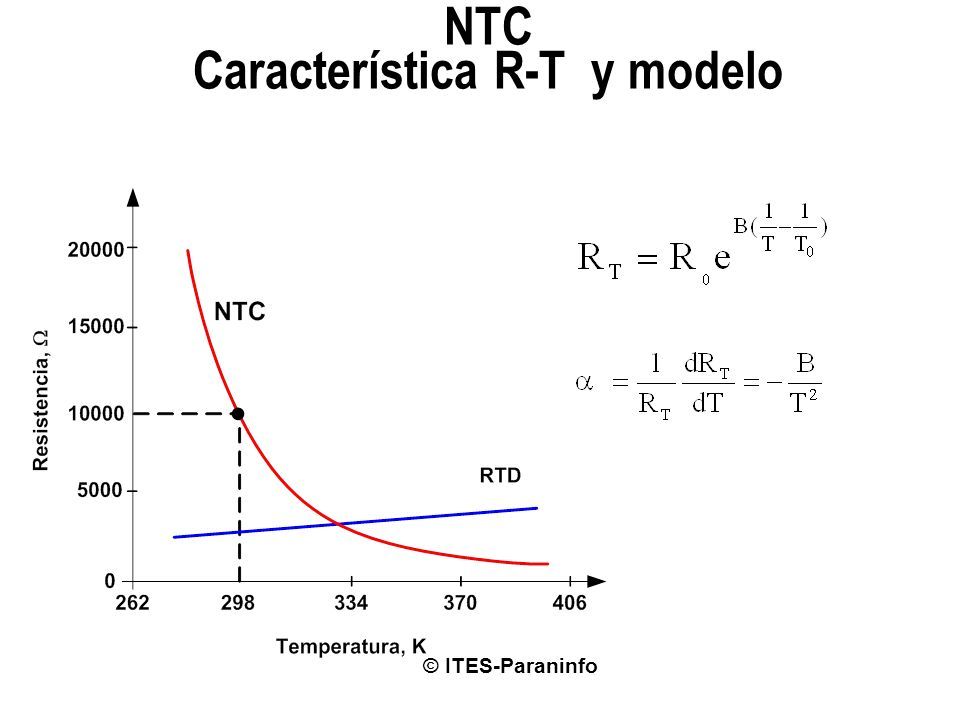

4 NTC Característica R-T y modelo © ITES-Paraninfo

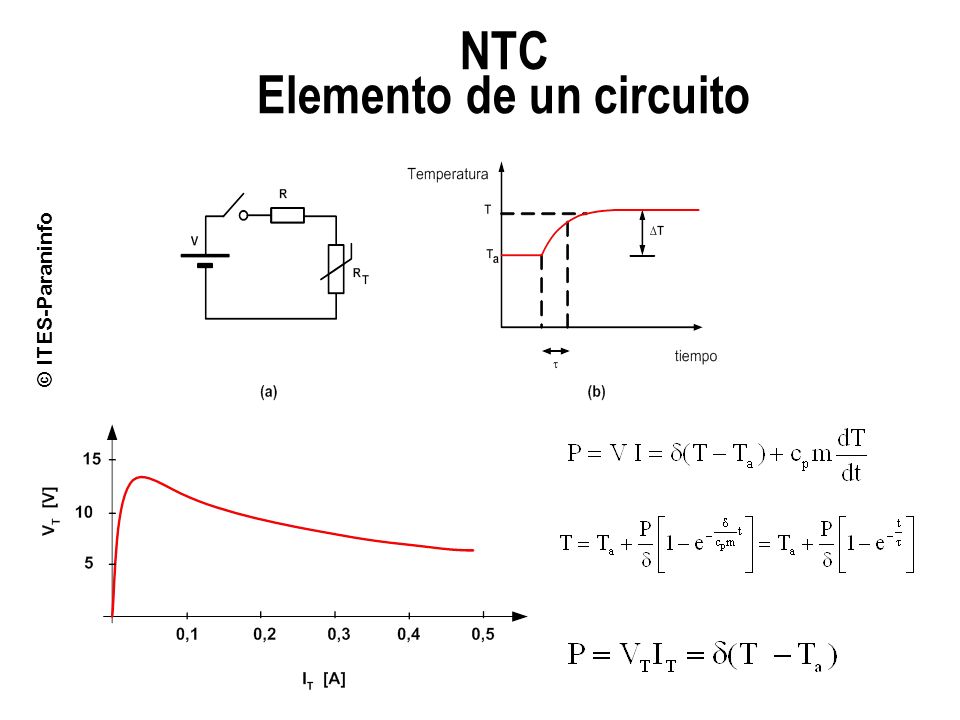

5 NTC Elemento de un circuito © ITES-Paraninfo

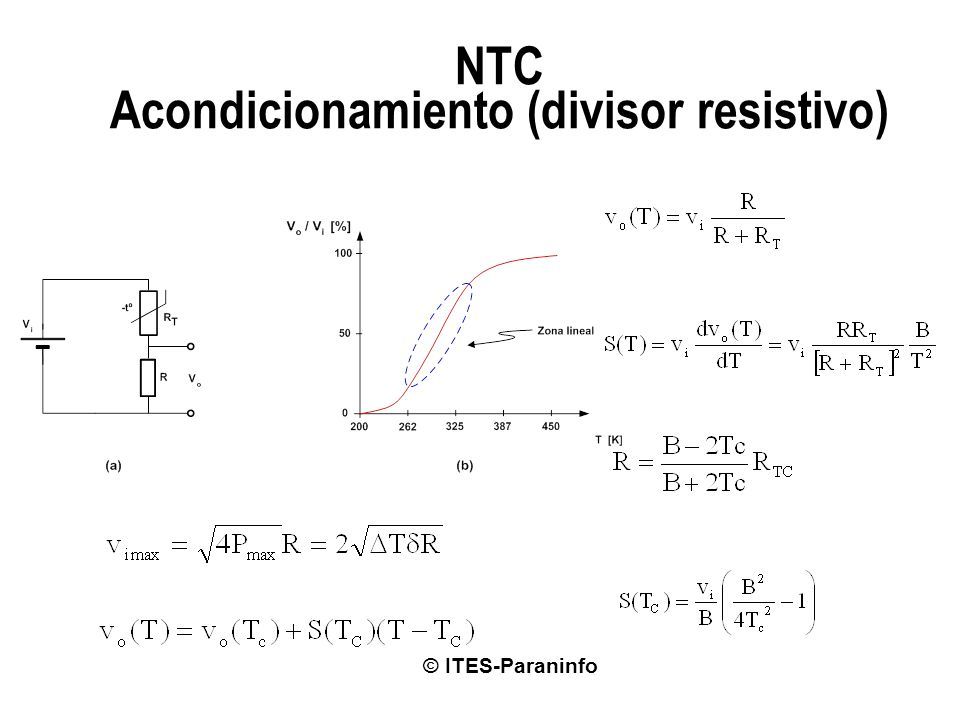

6 NTC Acondicionamiento (divisor resistivo) © ITES-Paraninfo

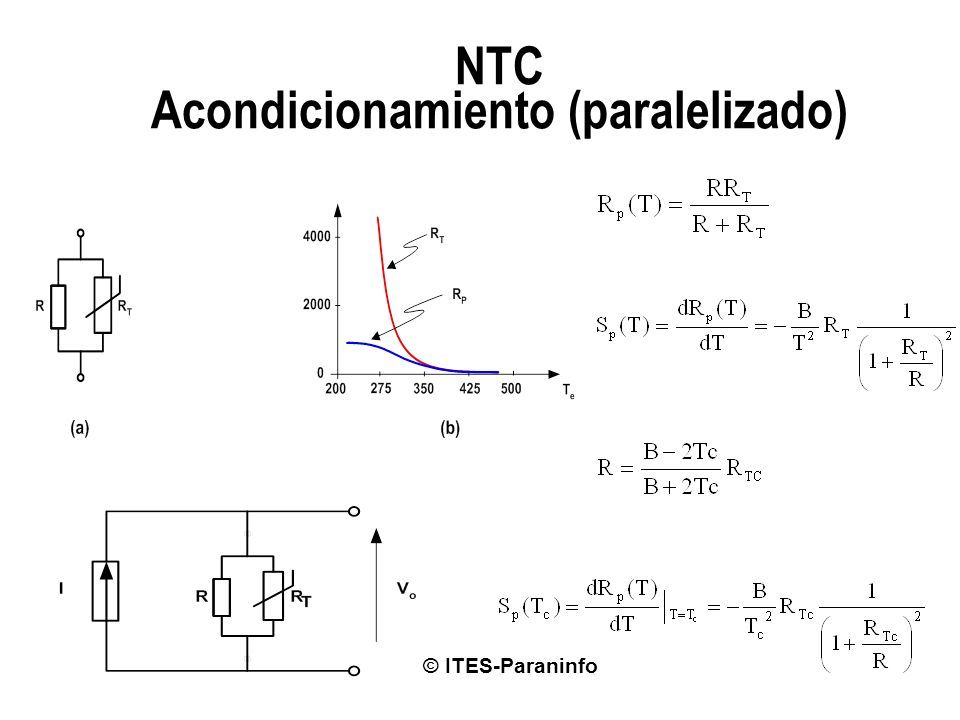

7 NTC Acondicionamiento (paralelizado) © ITES-Paraninfo

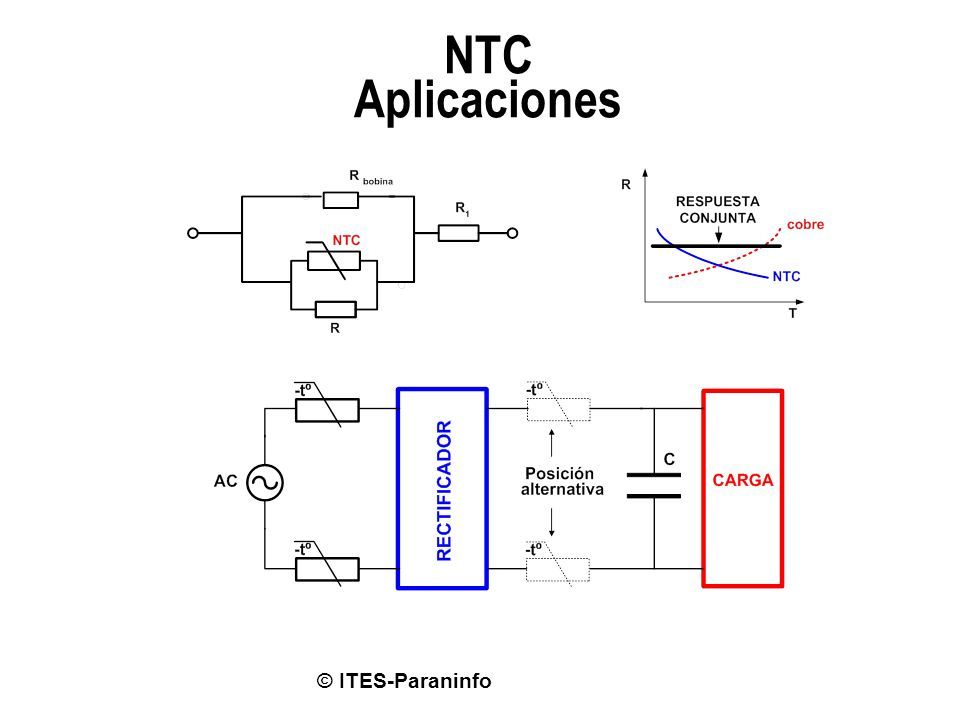

8 NTC Aplicaciones © ITES-Paraninfo

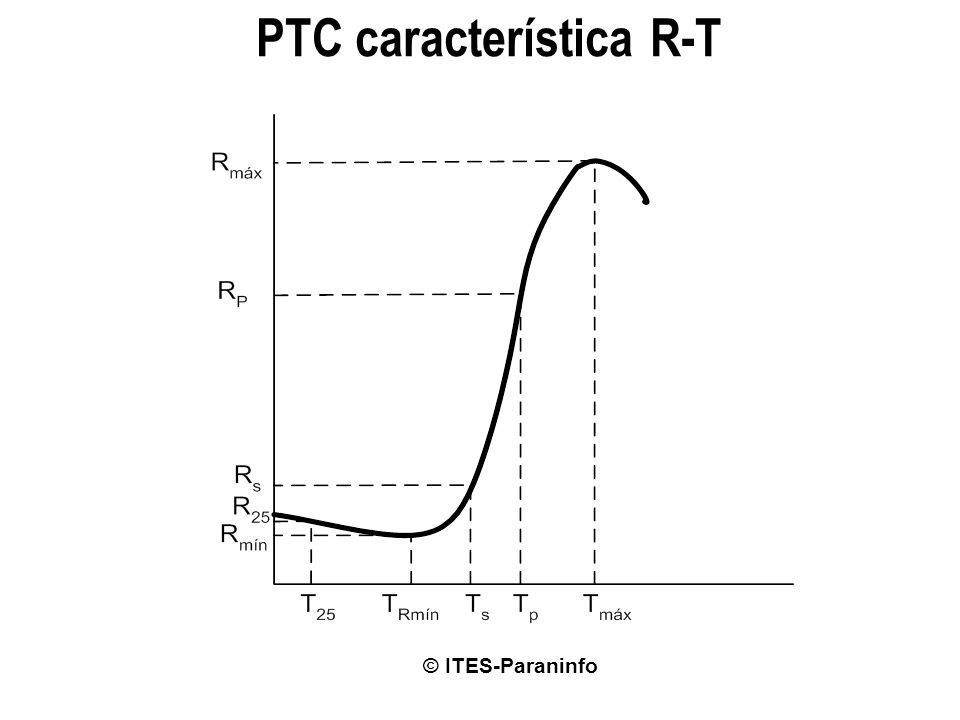

9 PTC característica R-T © ITES-Paraninfo

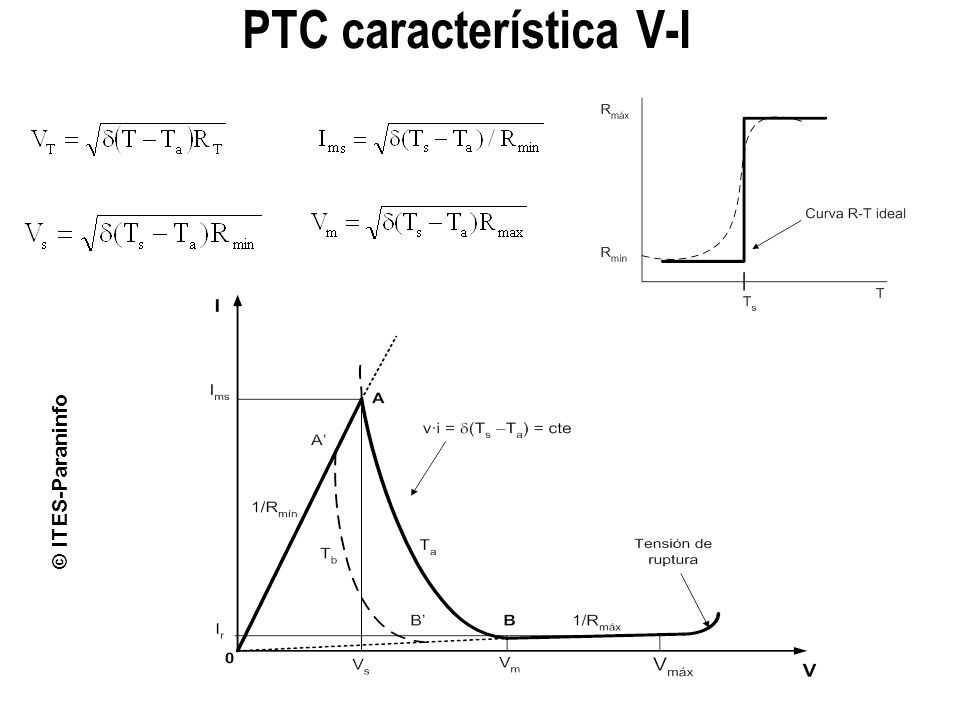

10 PTC característica V-I © ITES-Paraninfo

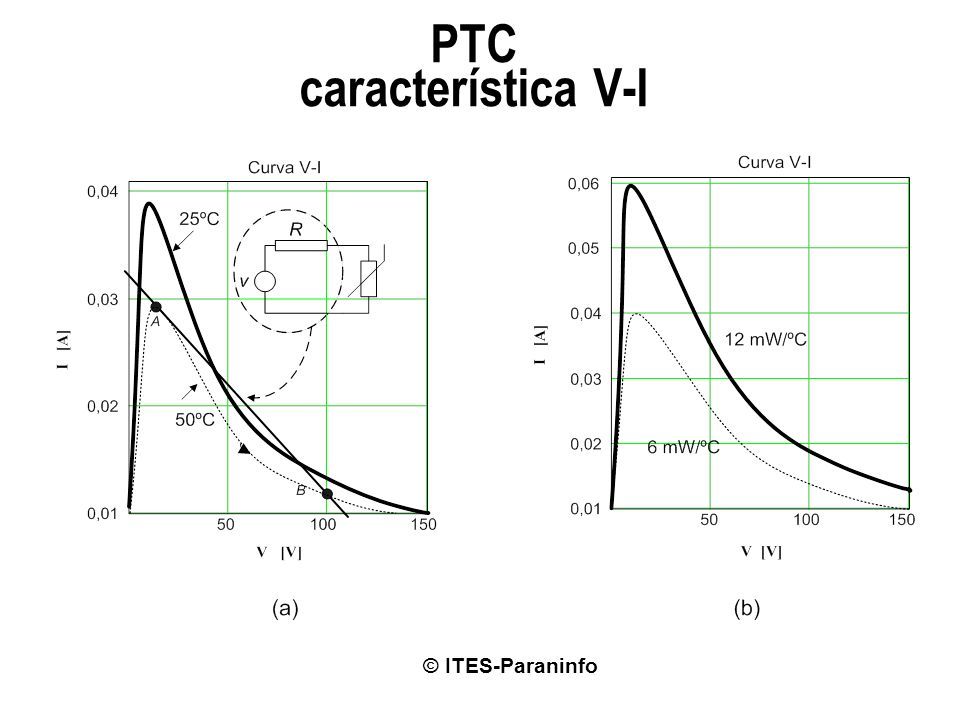

11 PTC característica V-I © ITES-Paraninfo

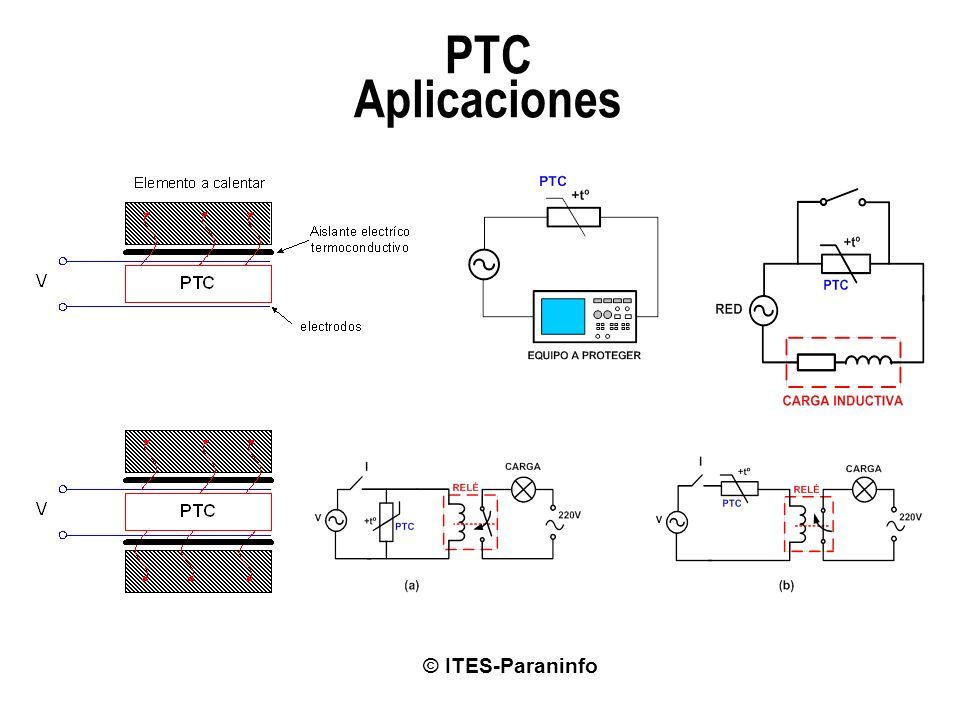

12 PTC Aplicaciones © ITES-Paraninfo

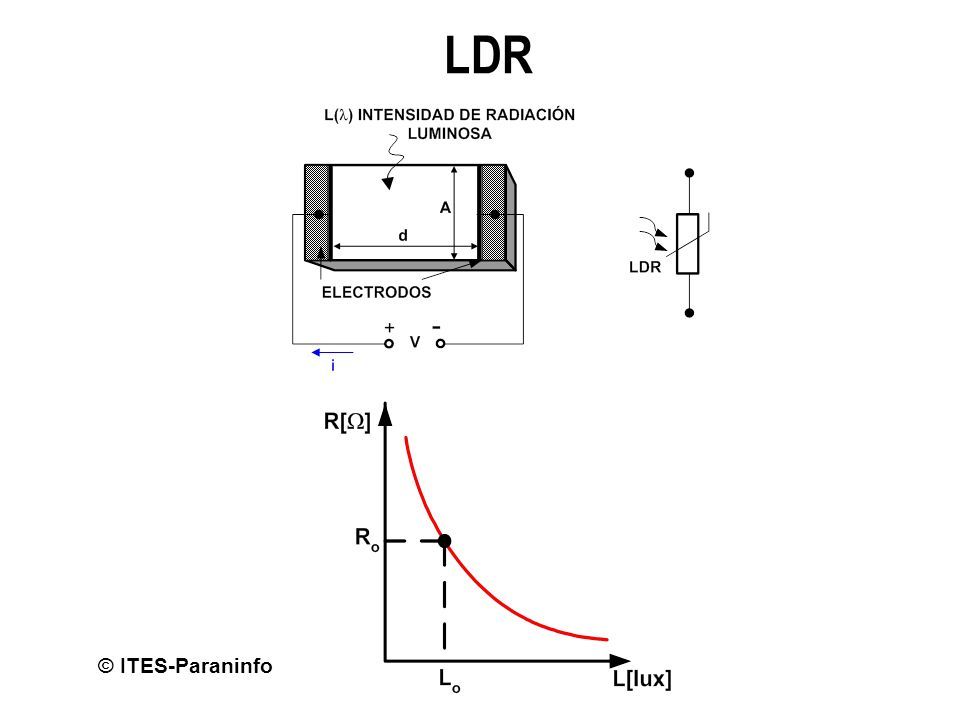

13 LDR © ITES-Paraninfo

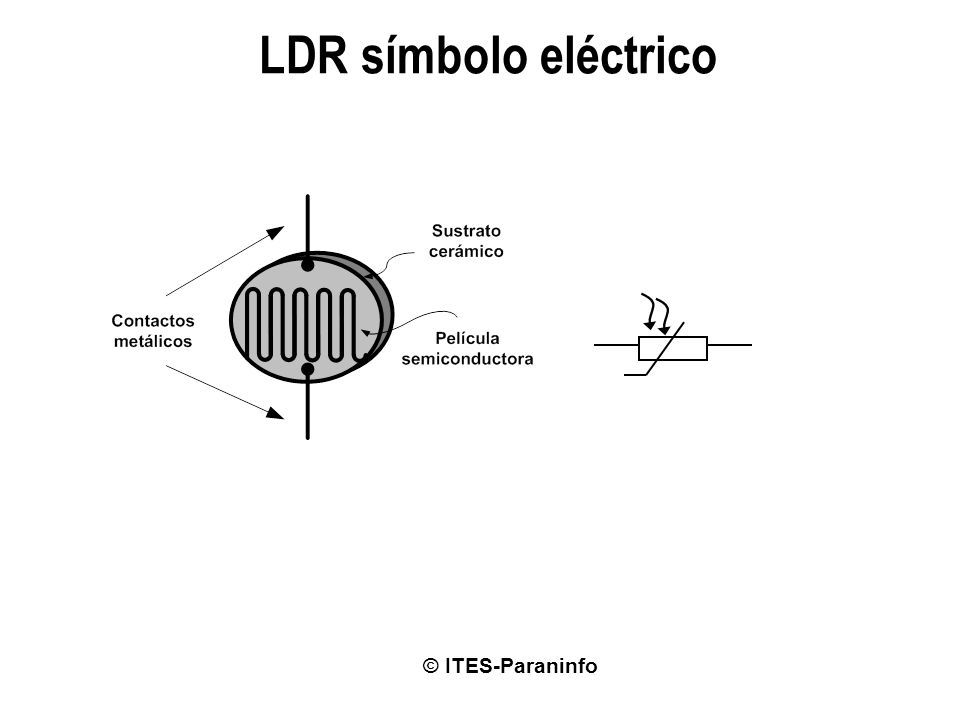

14 LDR símbolo eléctrico © ITES-Paraninfo

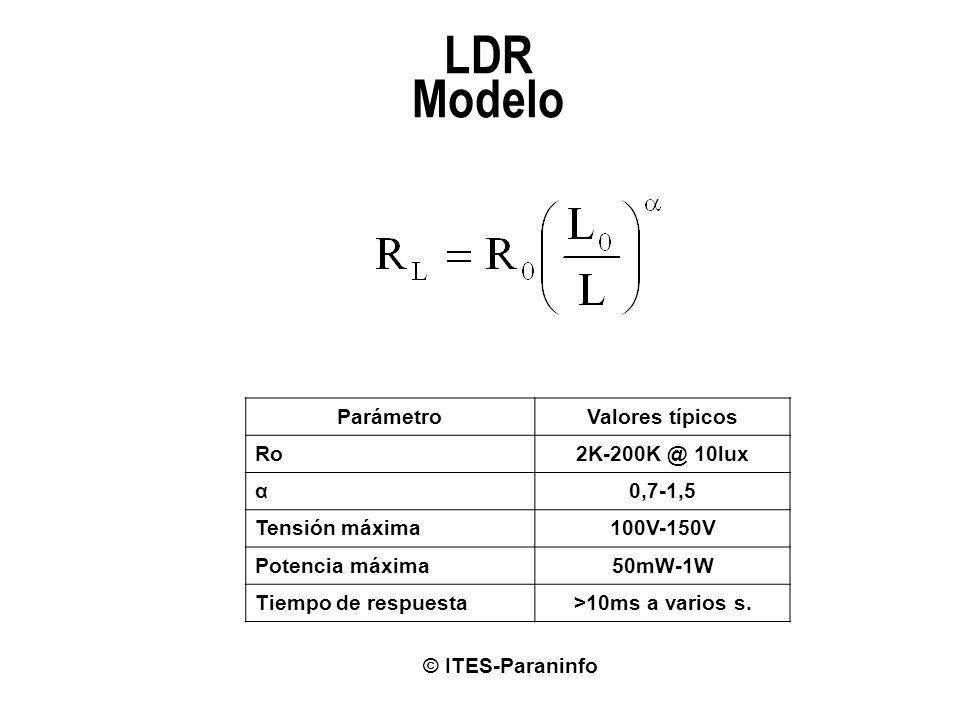

15 LDR Modelo ParámetroValores típicos Ro2K-200K @ 10lux α0,7-1,5 Tensión máxima100V-150V Potencia máxima50mW-1W Tiempo de respuesta>10ms a varios s. © ITES-Paraninfo

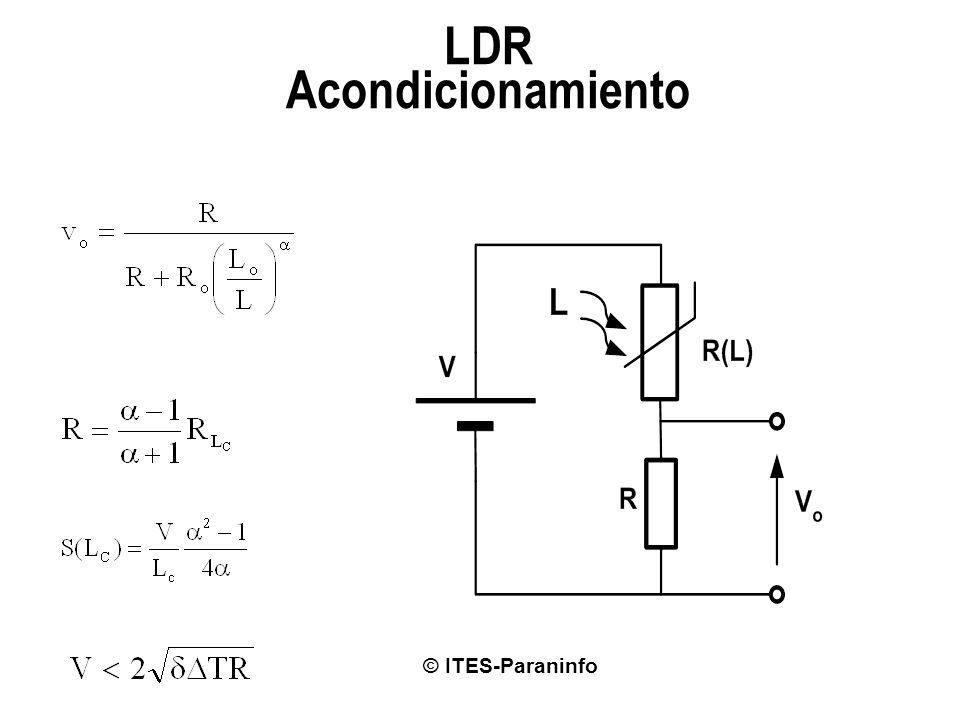

16 LDR Acondicionamiento © ITES-Paraninfo
