1 Teorema de Thevenin

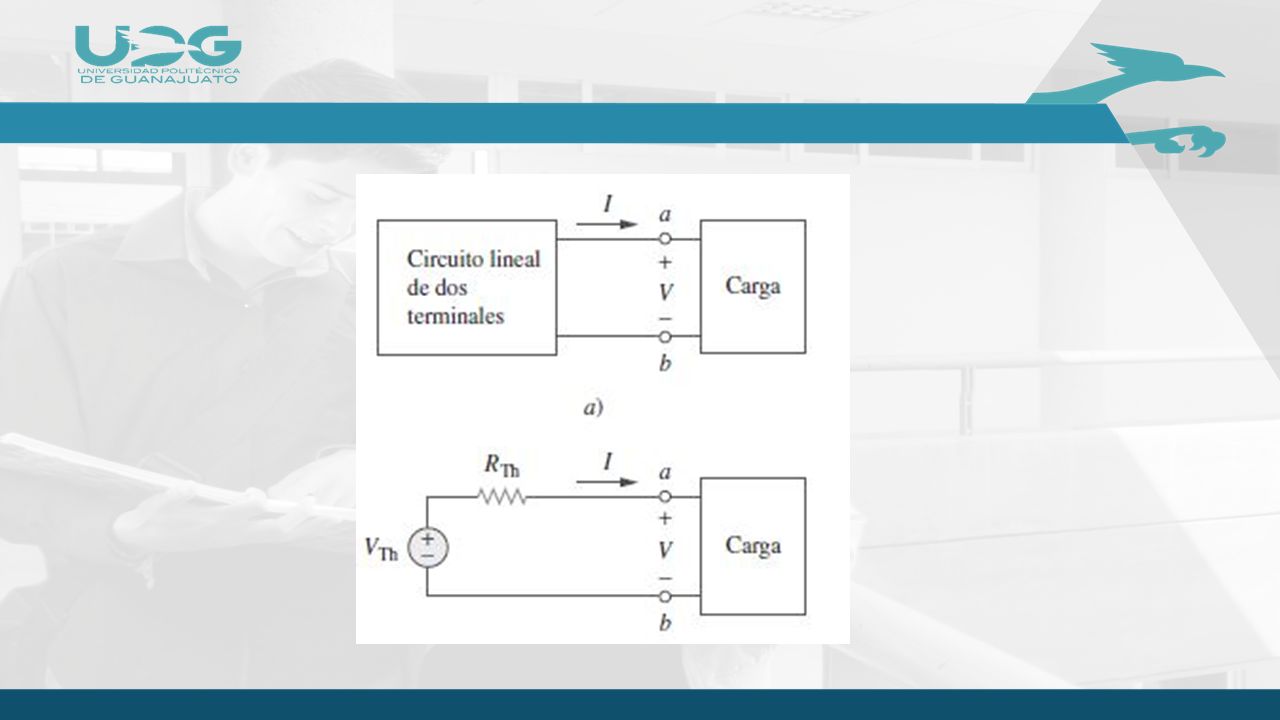

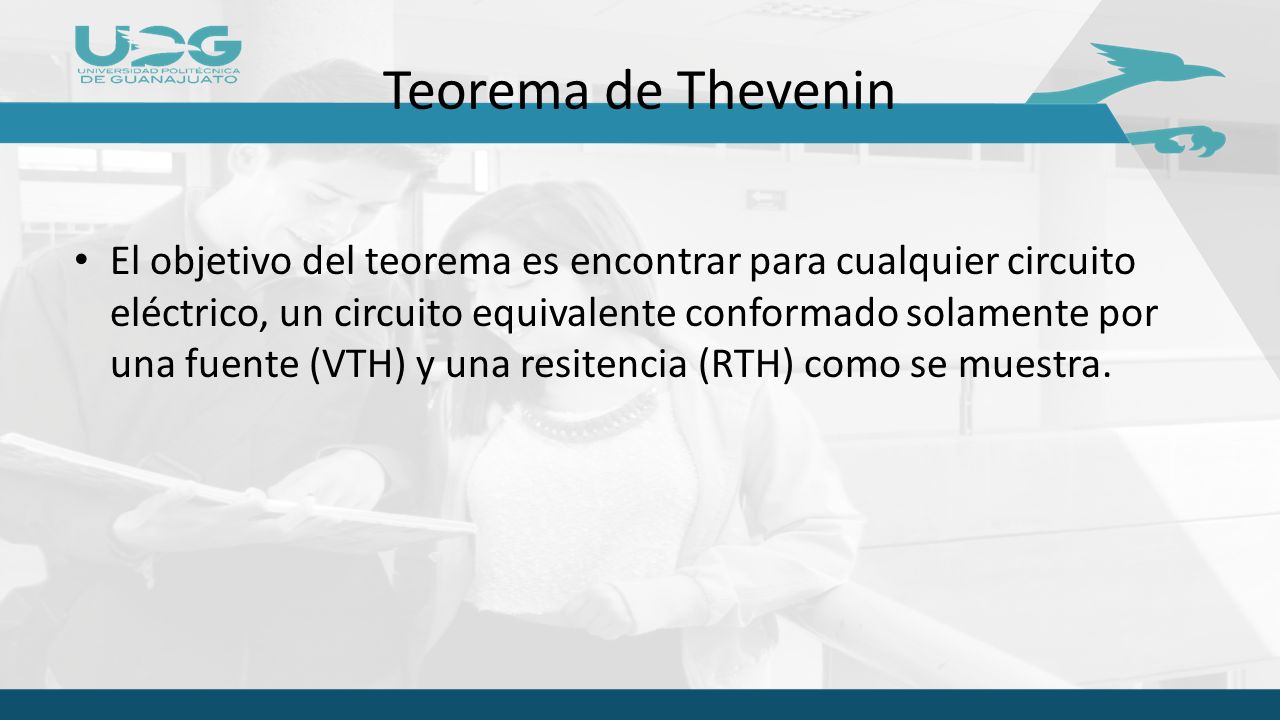

2 El objetivo del teorema es encontrar para cualquier circuito eléctrico, un circuito equivalente conformado solamente por una fuente (VTH) y una resitencia (RTH) como se muestra.

3

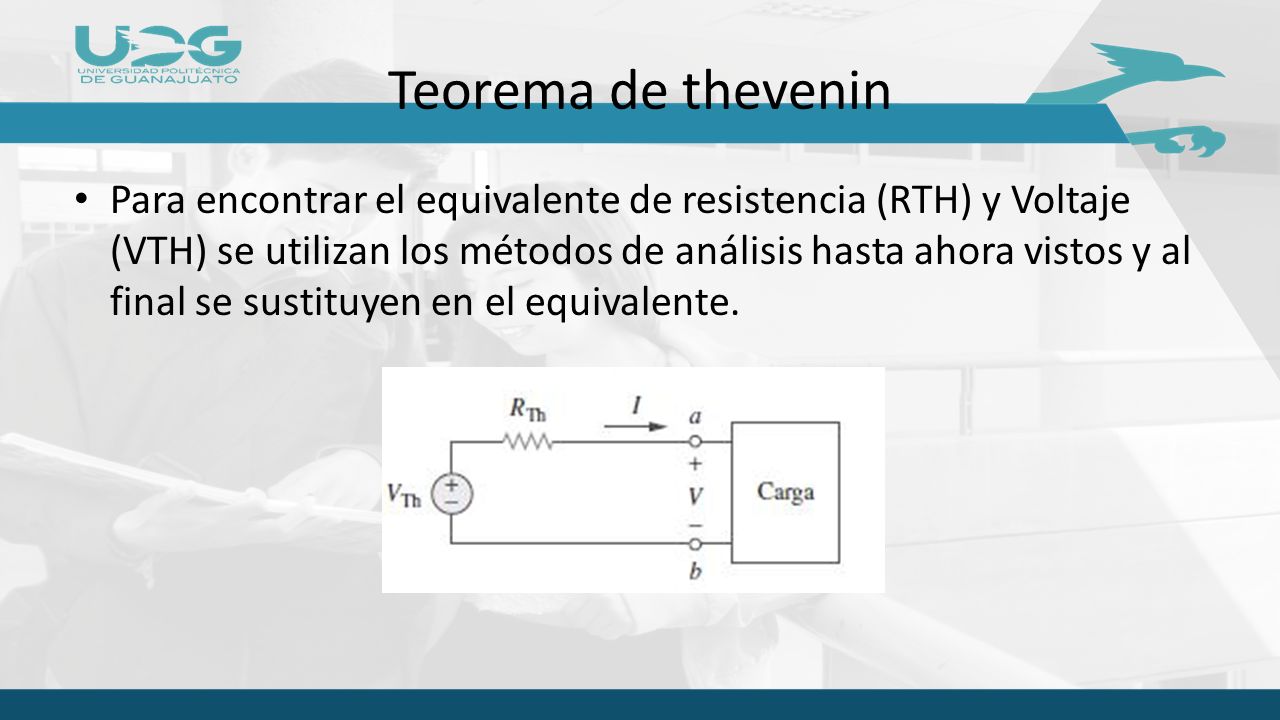

4 Teorema de thevenin Para encontrar el equivalente de resistencia (RTH) y Voltaje (VTH) se utilizan los métodos de análisis hasta ahora vistos y al final se sustituyen en el equivalente.

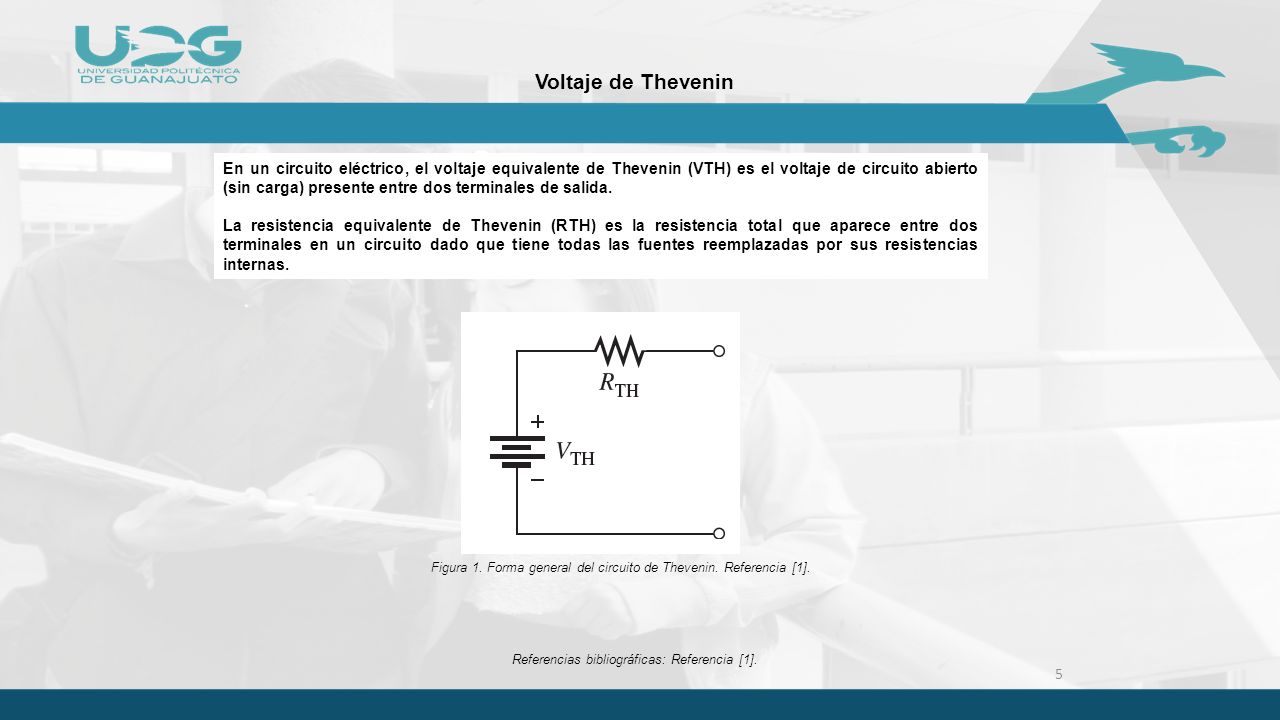

5 Voltaje de Thevenin En un circuito eléctrico, el voltaje equivalente de Thevenin (VTH) es el voltaje de circuito abierto (sin carga) presente entre dos terminales de salida. La resistencia equivalente de Thevenin (RTH) es la resistencia total que aparece entre dos terminales en un circuito dado que tiene todas las fuentes reemplazadas por sus resistencias internas. Referencias bibliográficas: Referencia [1]. 5 Figura 1. Forma general del circuito de Thevenin. Referencia [1].

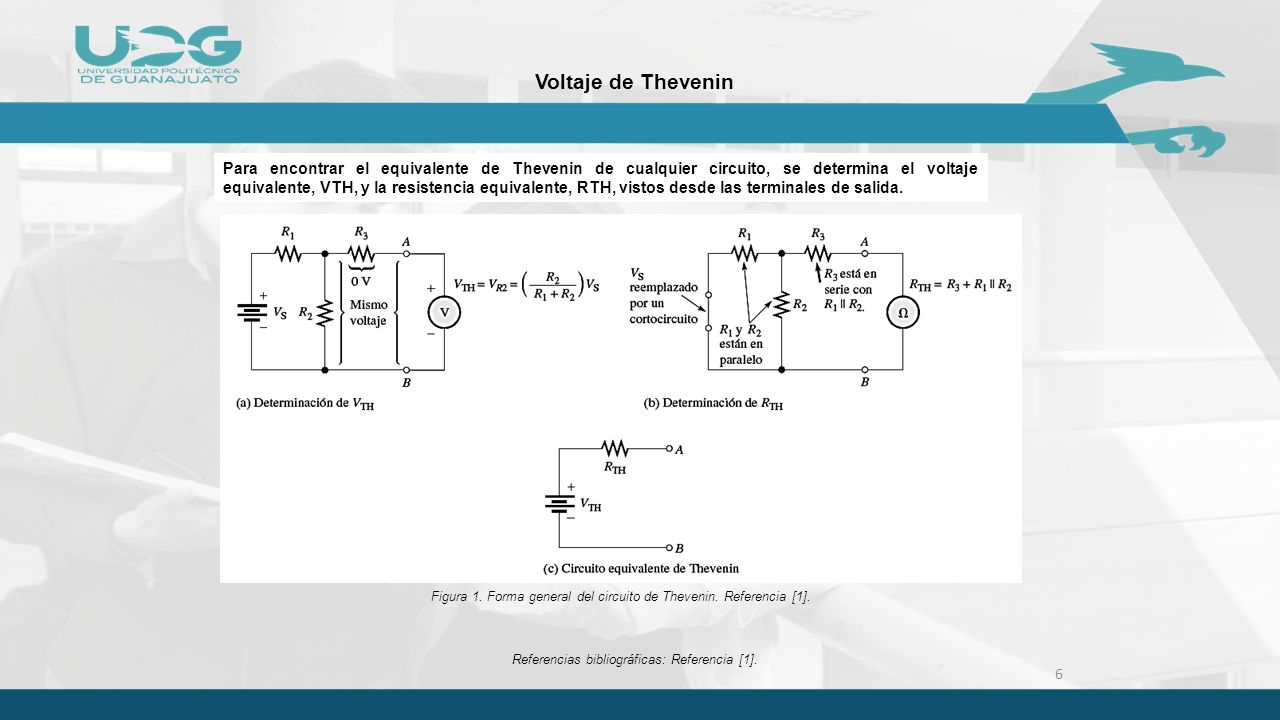

6 Voltaje de Thevenin Para encontrar el equivalente de Thevenin de cualquier circuito, se determina el voltaje equivalente, VTH, y la resistencia equivalente, RTH, vistos desde las terminales de salida. Referencias bibliográficas: Referencia [1]. 6 Figura 1. Forma general del circuito de Thevenin. Referencia [1].

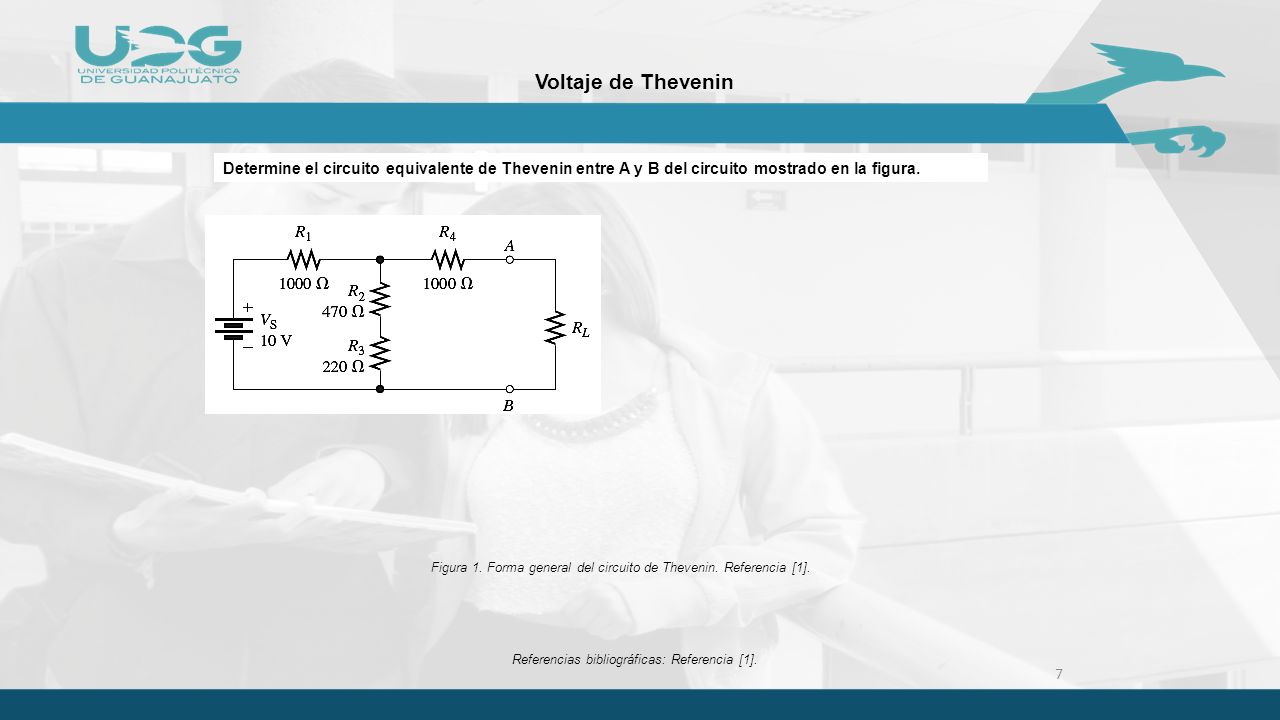

7 Voltaje de Thevenin Determine el circuito equivalente de Thevenin entre A y B del circuito mostrado en la figura. Referencias bibliográficas: Referencia [1]. 7 Figura 1. Forma general del circuito de Thevenin. Referencia [1].

8 8 Teorema de Thevenin https://www.youtube.com/watch?v=TcWkbI2Ah50 https://www.youtube.com/watch?v=LLBQTpUqldY Videos

9 Referencias. C. Alexander y M. Sadiku. (2004). Fundamentos de Circuitos Eléctricos. México.: Mc Graw Hill.
