ELECTRÓNICA GENERAL 1

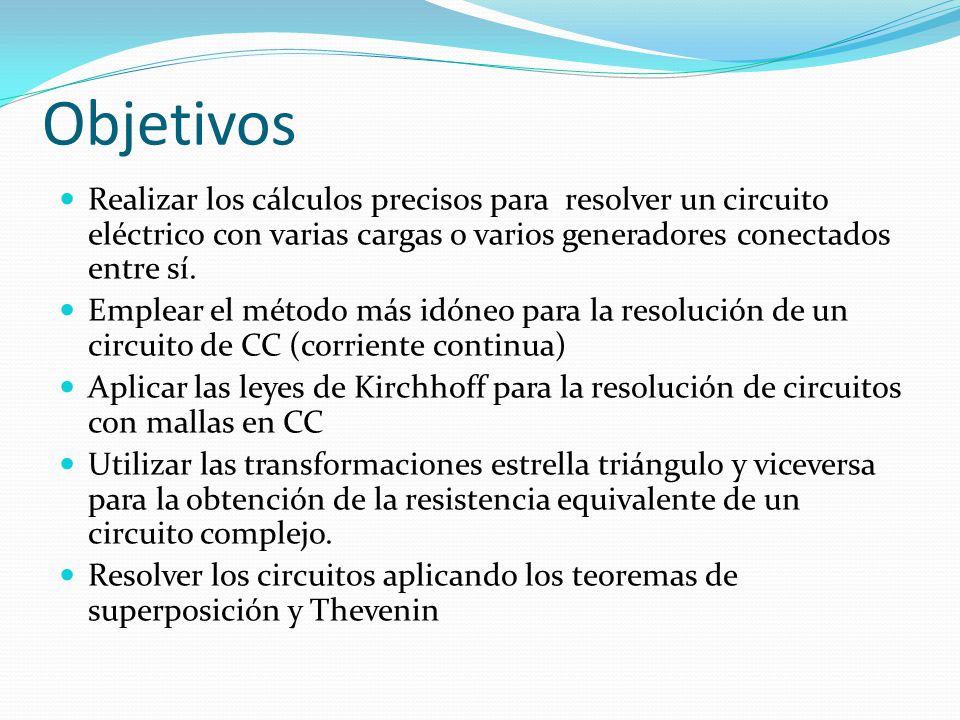

2 Objetivos Realizar los cálculos precisos para resolver un circuito eléctrico con varias cargas o varios generadores conectados entre sí. Emplear el método más idóneo para la resolución de un circuito de CC (corriente continua) Aplicar las leyes de Kirchhoff para la resolución de circuitos con mallas en CC Utilizar las transformaciones estrella triángulo y viceversa para la obtención de la resistencia equivalente de un circuito complejo. Resolver los circuitos aplicando los teoremas de superposición y Thevenin

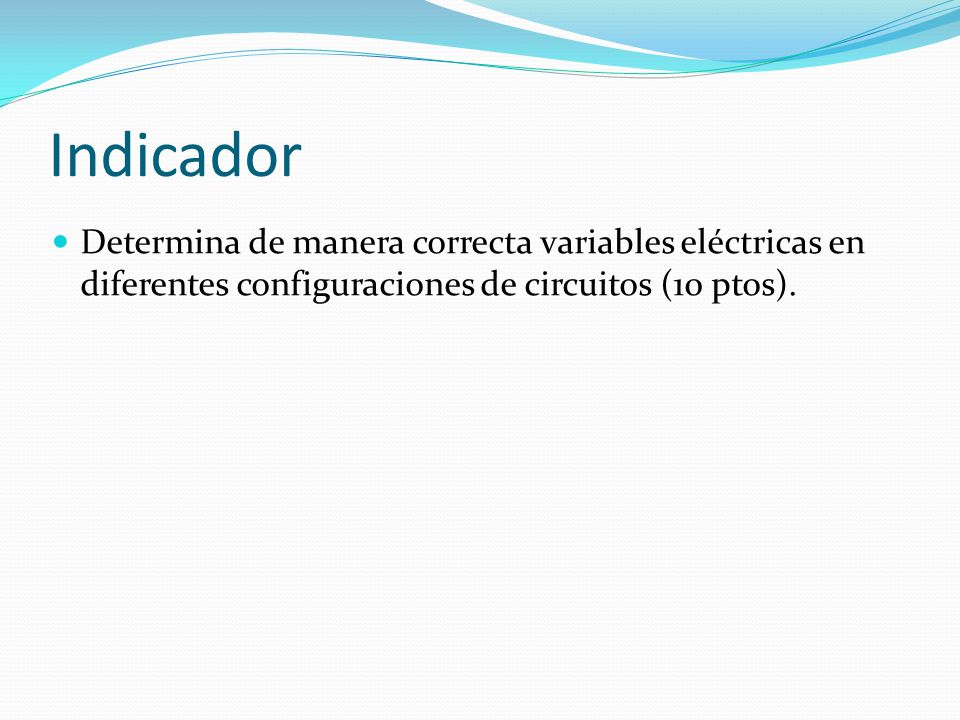

3 Indicador Determina de manera correcta variables eléctricas en diferentes configuraciones de circuitos (10 ptos).

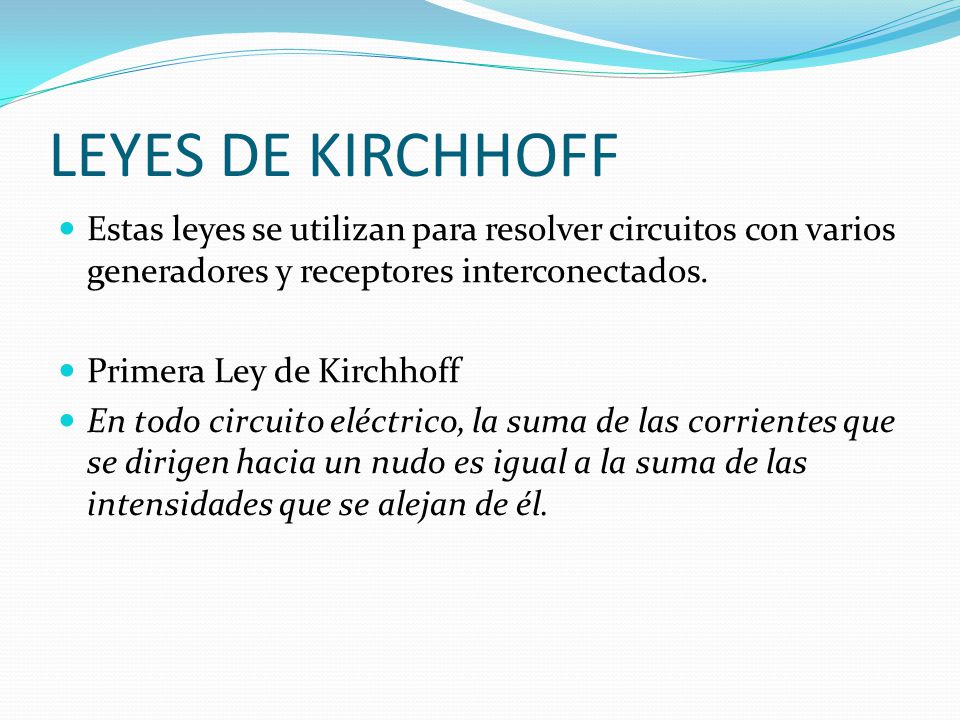

4 LEYES DE KIRCHHOFF Estas leyes se utilizan para resolver circuitos con varios generadores y receptores interconectados. Primera Ley de Kirchhoff En todo circuito eléctrico, la suma de las corrientes que se dirigen hacia un nudo es igual a la suma de las intensidades que se alejan de él.

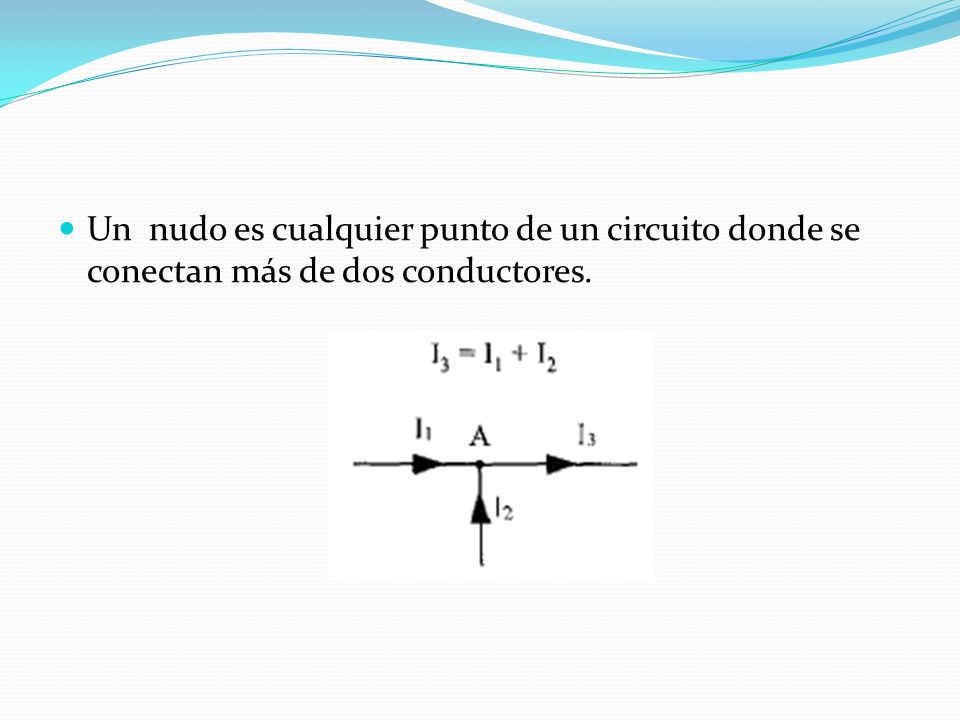

5 Un nudo es cualquier punto de un circuito donde se conectan más de dos conductores.

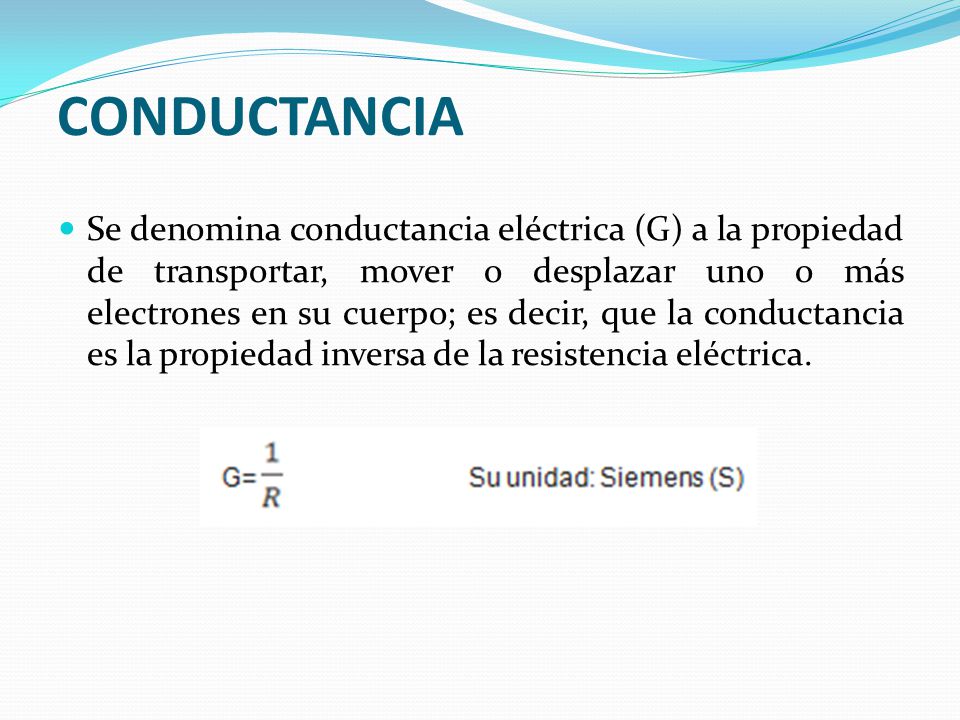

6 CONDUCTANCIA Se denomina conductancia eléctrica (G) a la propiedad de transportar, mover o desplazar uno o más electrones en su cuerpo; es decir, que la conductancia es la propiedad inversa de la resistencia eléctrica.

7 REGLA DEL DIVISOR DE VOLTAJE
El voltaje en un resistor en un circuito serie es igual al valor de ese resistor multiplicado por el voltaje total en los elementos en serie, dividido entre la resistencia total de los elementos en serie

8

9 REGLA DEL DIVISOR DE CORRIENTE
Para dos elementos en paralelo de igual valor, la corriente se dividirá en forma equitativa. Para elementos en paralelo con valores diferentes, a menor resistencia, mayor será la porción de la corriente de entrada Para elementos en paralelo de valores diferentes, la corriente se dividirá según una razón igual a la inversa de los valores de sus resistores

10

11 Transformación de estrella a triangulo
Existen ciertos circuitos donde es más interesante transformar una conexión de tres resistencias en estrella a triángulo. En estos casos las ecuaciones que se corresponden a esta transformación son (as que se exponen a continuación

12

13 Transformación de triangulo a estrella.

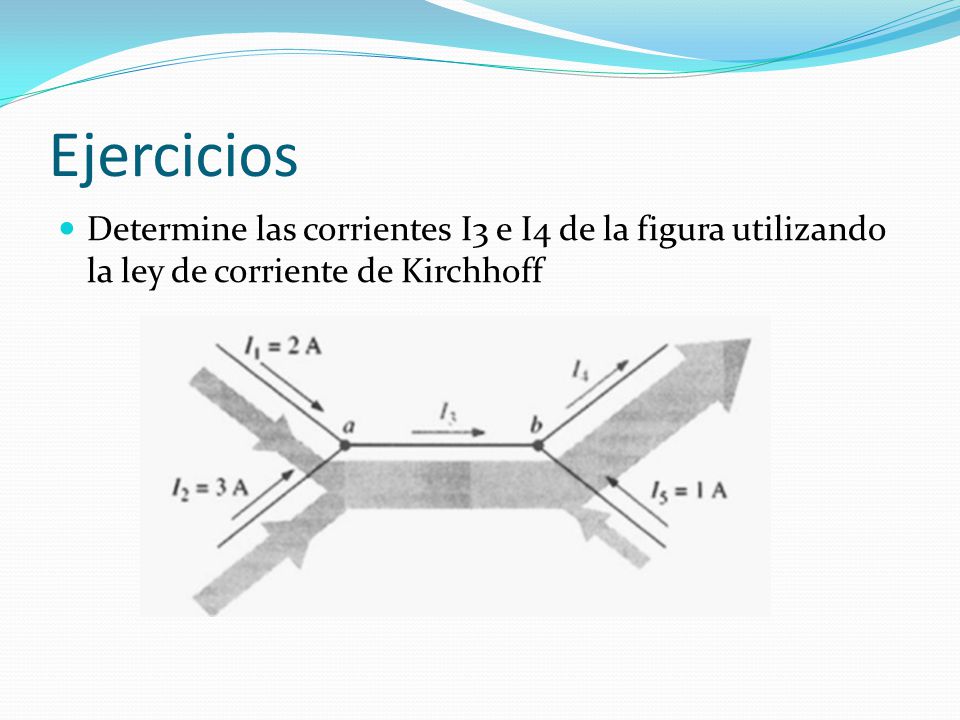

14 Ejercicios Determine las corrientes I3 e I4 de la figura utilizando la ley de corriente de Kirchhoff

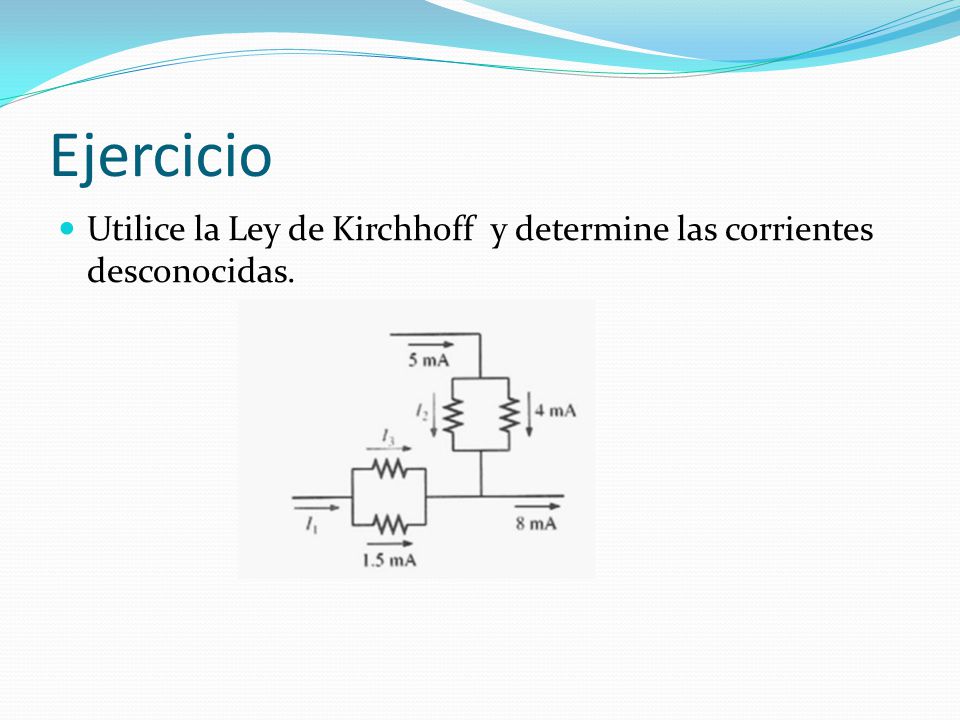

15 Ejercicio Utilice la Ley de Kirchhoff y determine las corrientes desconocidas.

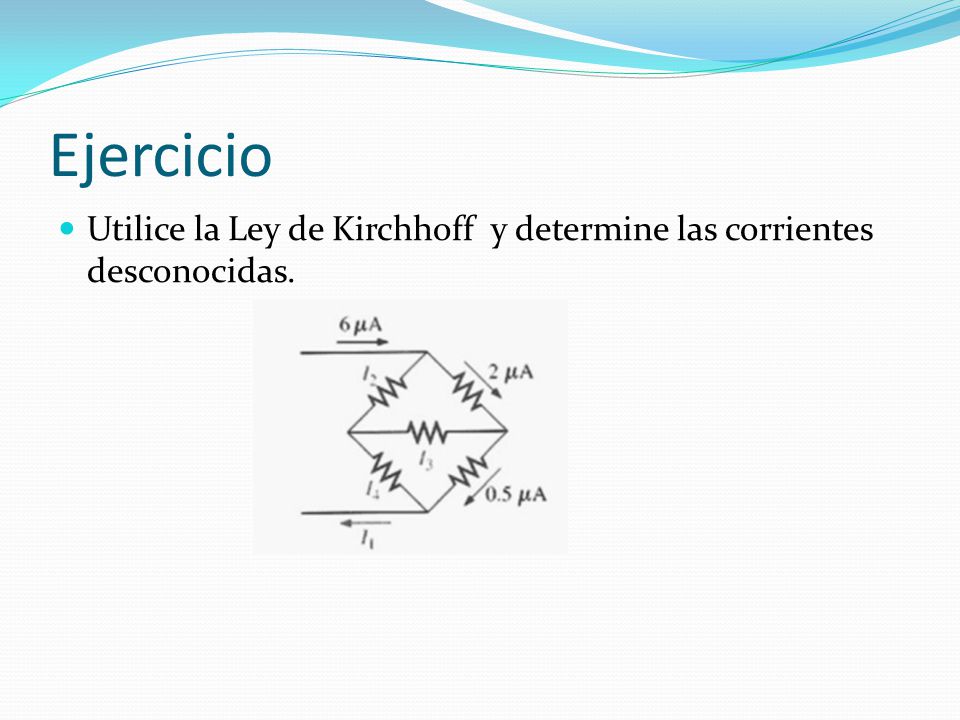

16 Ejercicio Utilice la Ley de Kirchhoff y determine las corrientes desconocidas.

17 Actividades a desarrollar
Ejercicios en clase Resumen Deber
