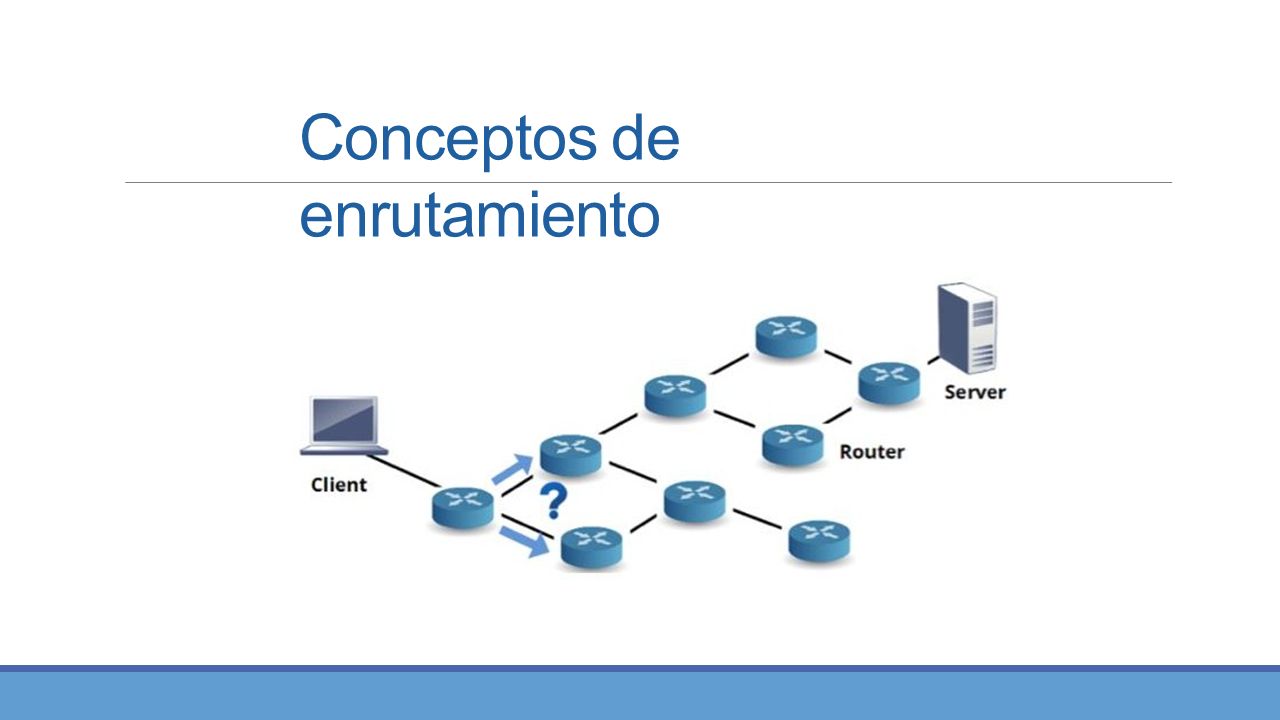

1 Conceptos de enrutamiento

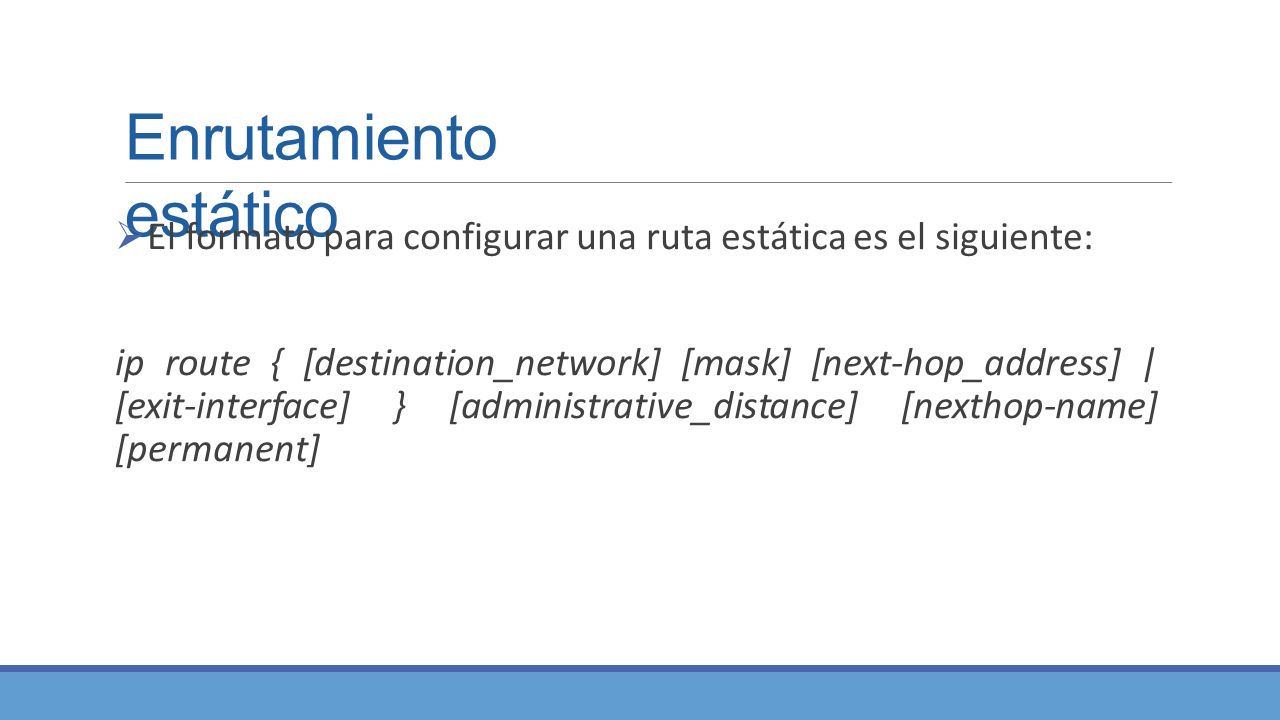

2 Enrutamiento estático  El formato para configurar una ruta estática es el siguiente: ip route { [destination_network] [mask] [next-hop_address] | [exit-interface] } [administrative_distance] [nexthop-name] [permanent]

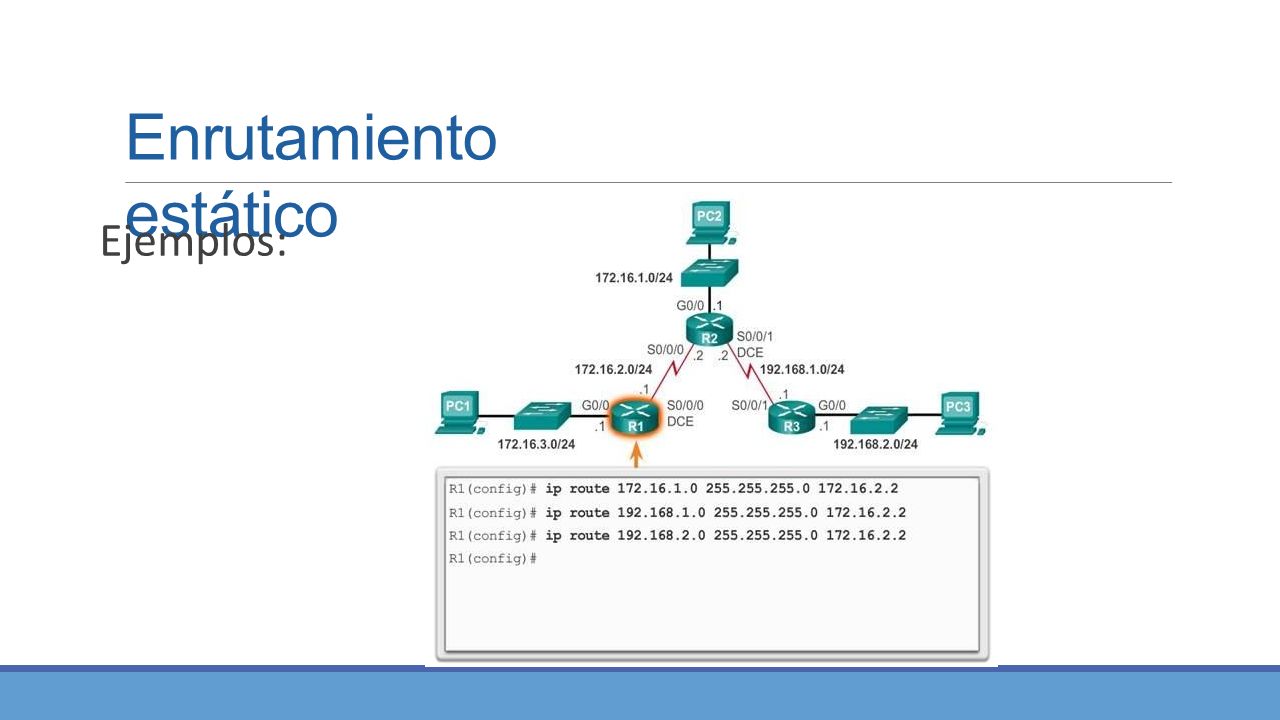

3 Enrutamiento estático Ejemplos:

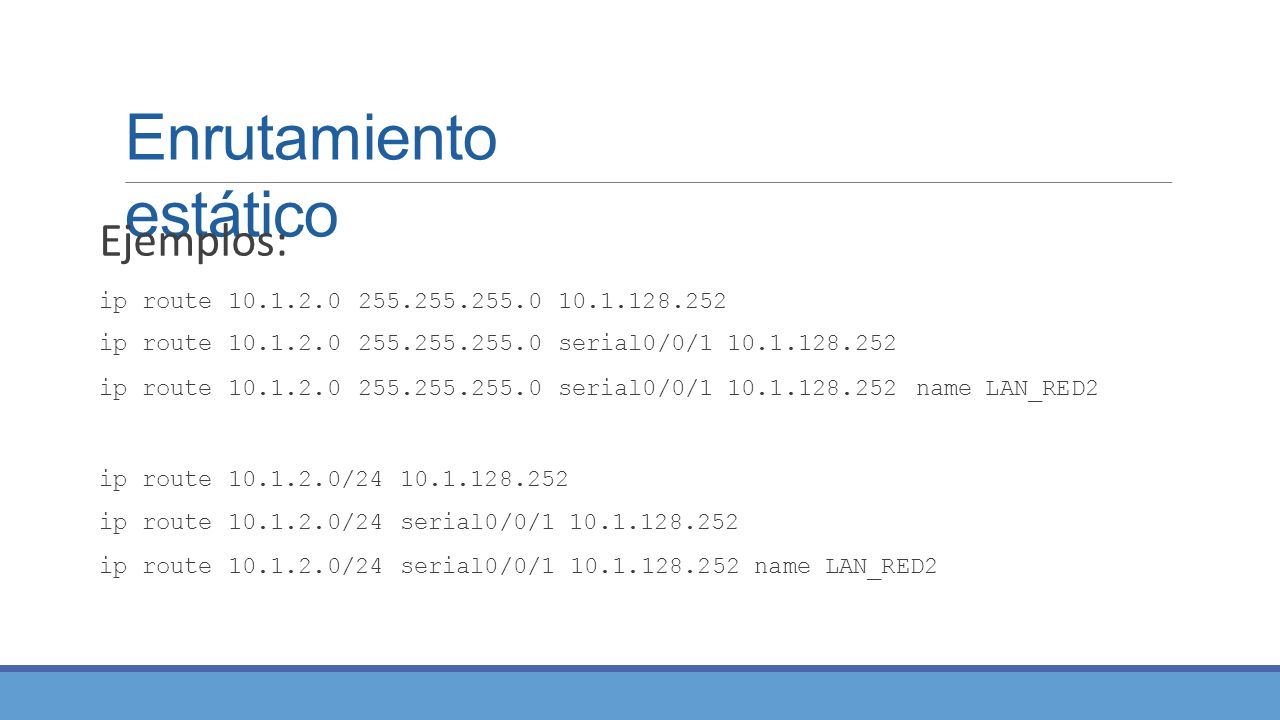

4 Enrutamiento estático Ejemplos: iproute10.1.2.0255.255.255.010.1.128.252 iproute10.1.2.0255.255.255.0serial0/0/1 10.1.128.252 iproute10.1.2.0255.255.255.0serial0/0/1 10.1.128.252name LAN_RED2 iproute10.1.2.0/2410.1.128.252 iproute10.1.2.0/24serial0/0/1 10.1.128.252 iproute10.1.2.0/24serial0/0/1 10.1.128.252 name LAN_RED2

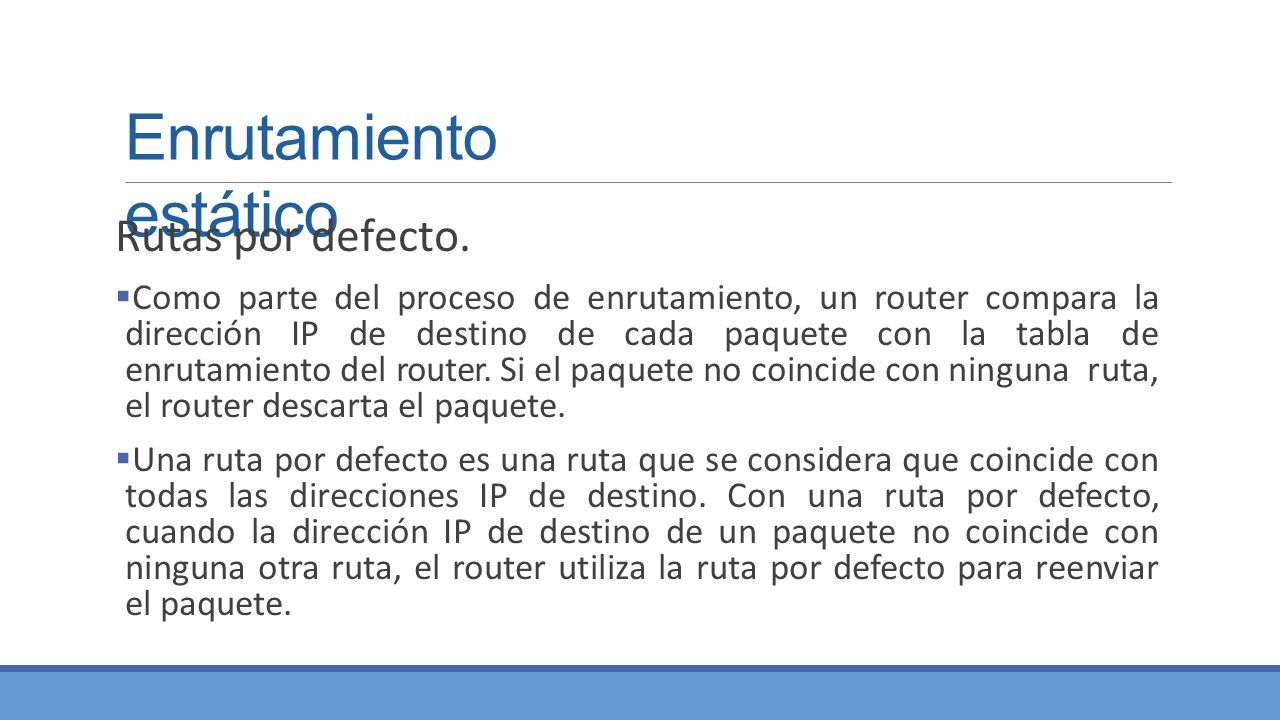

5 Enrutamiento estático Rutas por defecto.  Como parte del proceso de enrutamiento, un router compara la dirección IP de destino de cada paquete con la tabla de enrutamiento del router. Si el paquete no coincide con ninguna ruta, el router descarta el paquete.  Una ruta por defecto es una ruta que se considera que coincide con todas las direcciones IP de destino. Con una ruta por defecto, cuando la dirección IP de destino de un paquete no coincide con ninguna otra ruta, el router utiliza la ruta por defecto para reenviar el paquete.

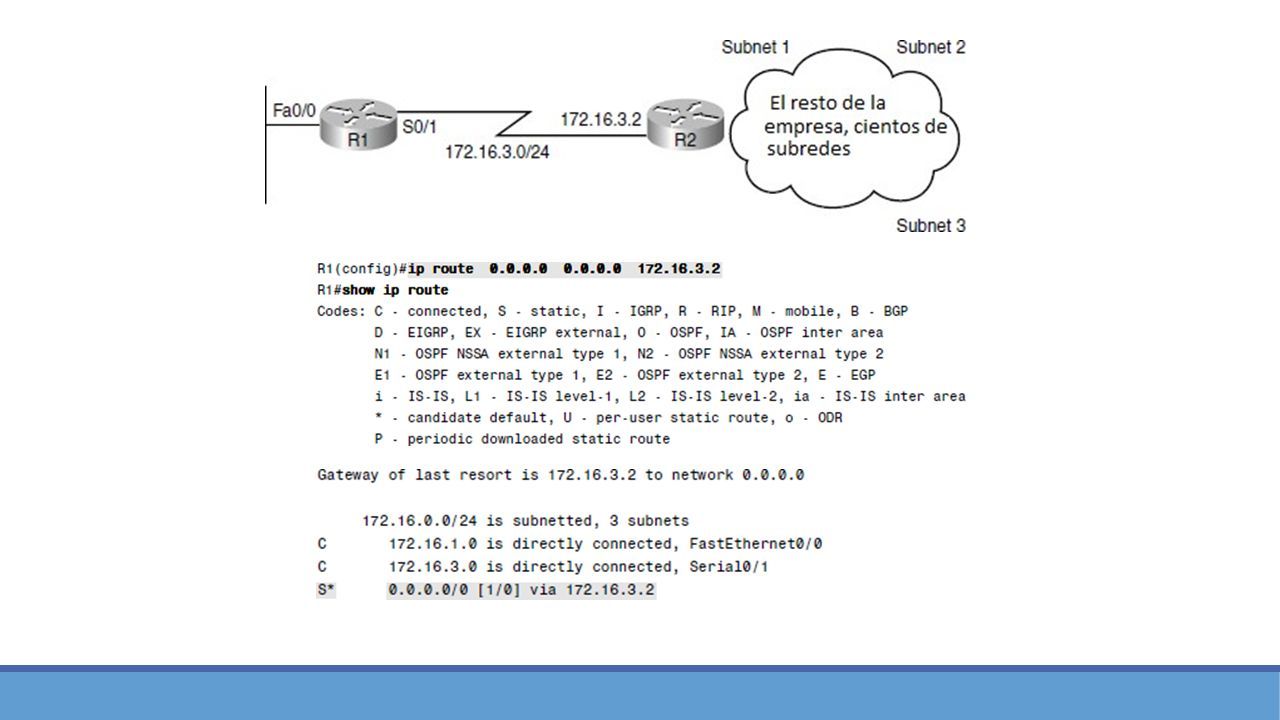

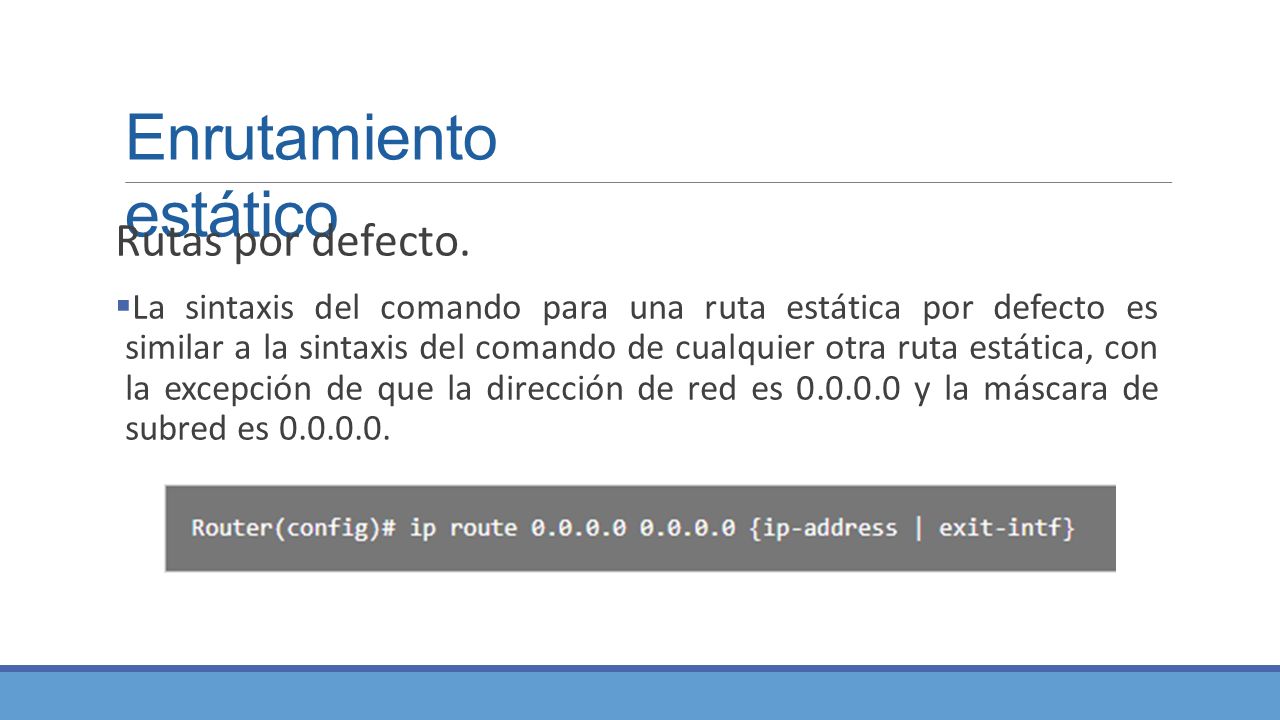

6 Enrutamiento estático Rutas por defecto.  La sintaxis del comando para una ruta estática por defecto es similar a la sintaxis del comando de cualquier otra ruta estática, con la excepción de que la dirección de red es 0.0.0.0 y la máscara de subred es 0.0.0.0.

7

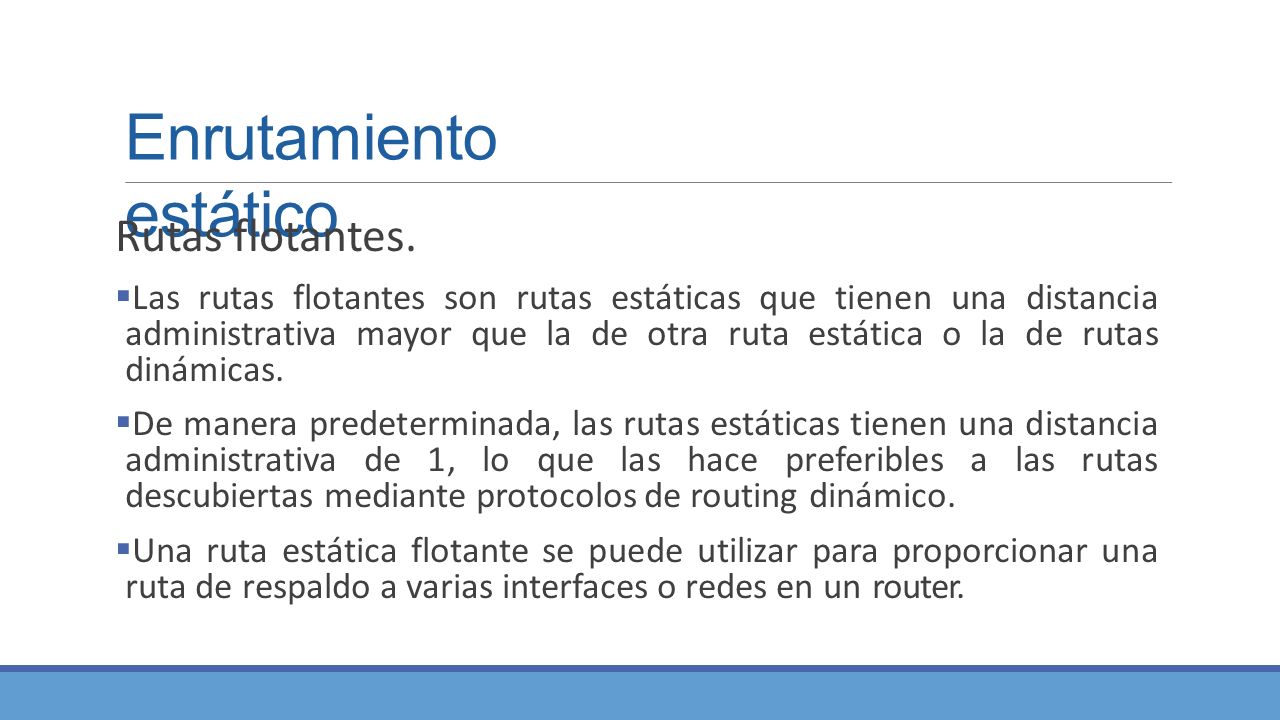

8 Enrutamiento estático Rutas flotantes.  Las rutas flotantes son rutas estáticas que tienen una distancia administrativa mayor que la de otra ruta estática o la de rutas dinámicas.  De manera predeterminada, las rutas estáticas tienen una distancia administrativa de 1, lo que las hace preferibles a las rutas descubiertas mediante protocolos de routing dinámico.  Una ruta estática flotante se puede utilizar para proporcionar una ruta de respaldo a varias interfaces o redes en un router.

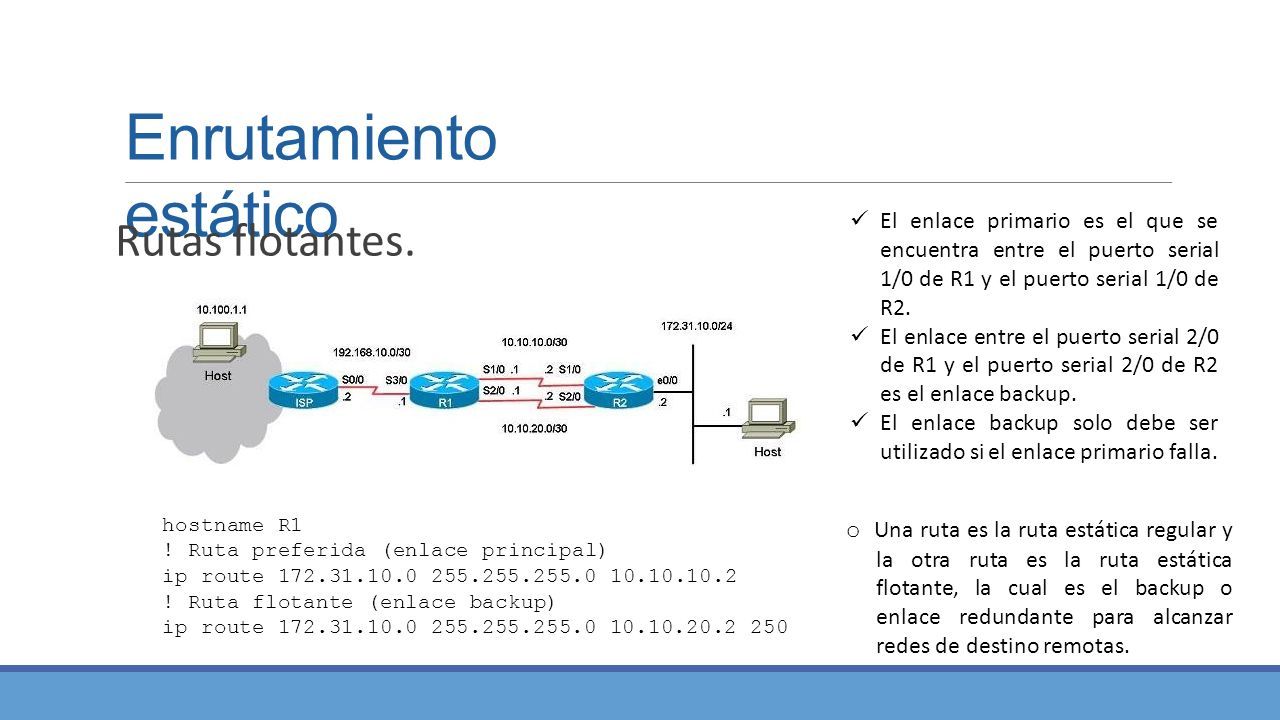

9 Enrutamiento estático Rutas flotantes. hostname R1 ! Ruta preferida (enlace principal) ip route 172.31.10.0 255.255.255.0 10.10.10.2 ! Ruta flotante (enlace backup) ip route 172.31.10.0 255.255.255.0 10.10.20.2 250 El enlace primario es el que se encuentra entre el puerto serial 1/0 de R1 y el puerto serial 1/0 de R2. El enlace entre el puerto serial 2/0 de R1 y el puerto serial 2/0 de R2 es el enlace backup. El enlace backup solo debe ser utilizado si el enlace primario falla. o Una ruta es la ruta estática regular y la otra ruta es la ruta estática flotante, la cual es el backup o enlace redundante para alcanzar redes de destino remotas.

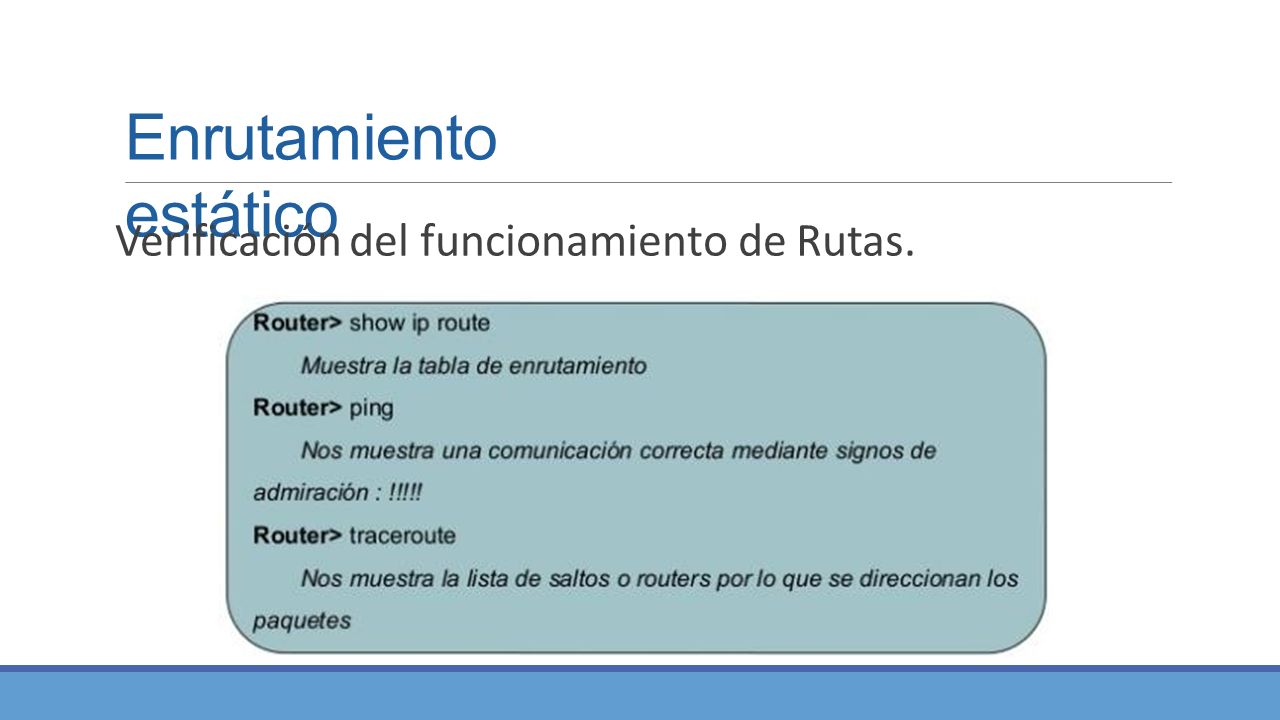

10 Enrutamiento estático Verificación del funcionamiento de Rutas.

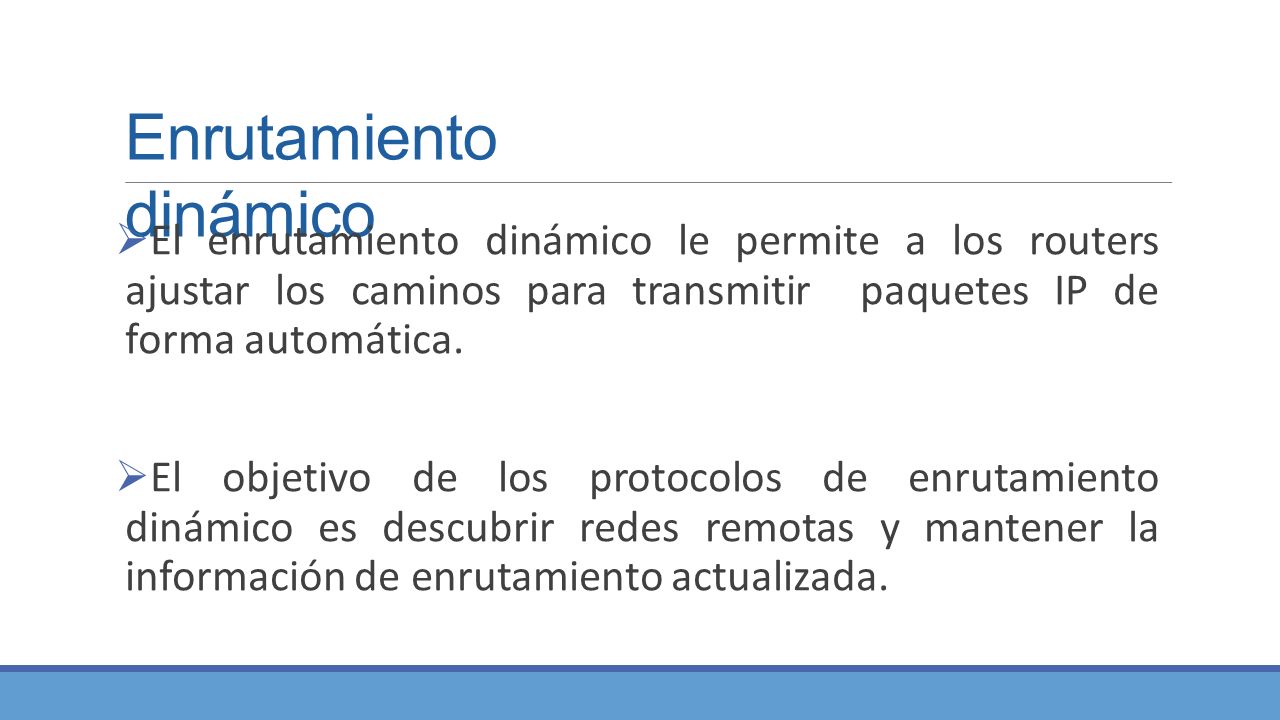

11 Enrutamiento dinámico  El enrutamiento dinámico le permite a los routers ajustar los caminos para transmitir paquetes IP de forma automática.  El objetivo de los protocolos de enrutamiento dinámico es descubrir redes remotas y mantener la información de enrutamiento actualizada.

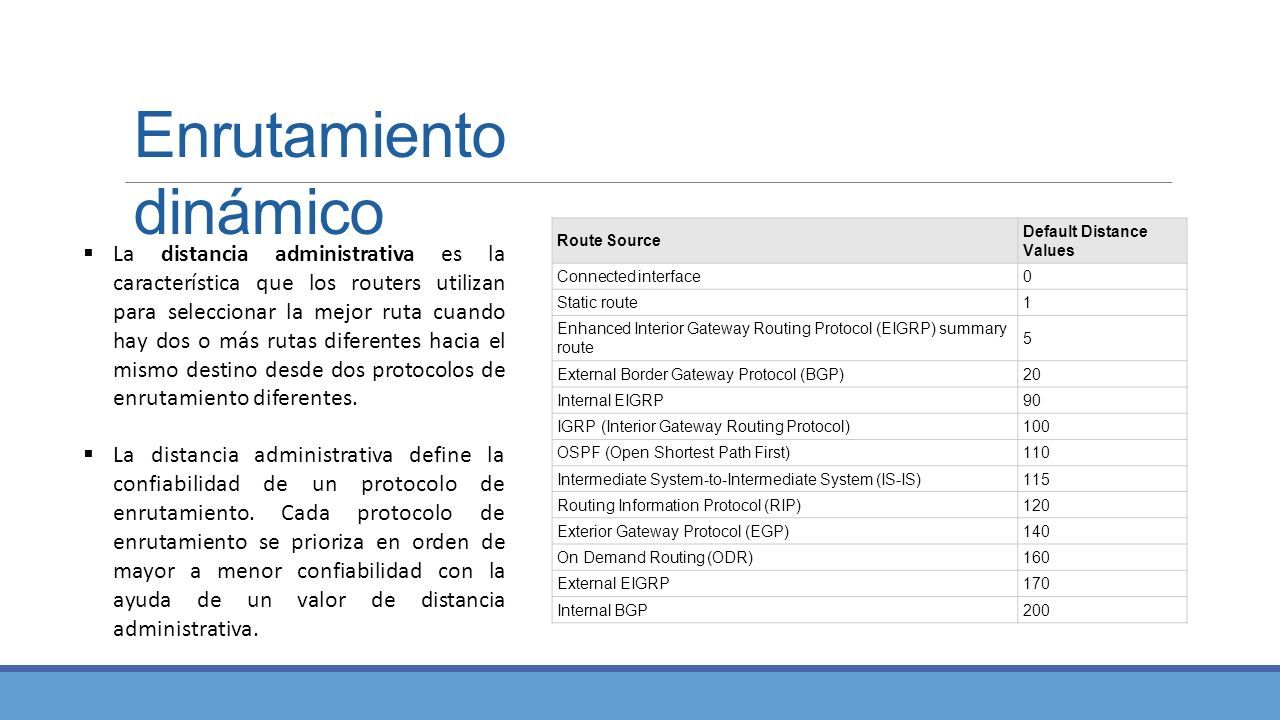

12 Enrutamiento dinámico Route Source Default Distance Values Connected interface0 Static route1 Enhanced Interior Gateway Routing Protocol (EIGRP) summary route 5 External Border Gateway Protocol (BGP)20 Internal EIGRP90 IGRP (Interior Gateway Routing Protocol)100 OSPF (Open Shortest Path First)110 Intermediate System-to-Intermediate System (IS-IS)115 Routing Information Protocol (RIP)120 Exterior Gateway Protocol (EGP)140 On Demand Routing (ODR)160 External EIGRP170 Internal BGP200  La distancia administrativa es la característica que los routers utilizan para seleccionar la mejor ruta cuando hay dos o más rutas diferentes hacia el mismo destino desde dos protocolos de enrutamiento diferentes.  Ladistanciaadministrativa confiabilidaddeunprotocolo enrutamiento.Cadaprotocolo definela de enrutamiento se prioriza en orden de mayor a menor confiabilidad con la ayuda de un valor de distancia administrativa.
