1 BOQUILLA DE FLUJO

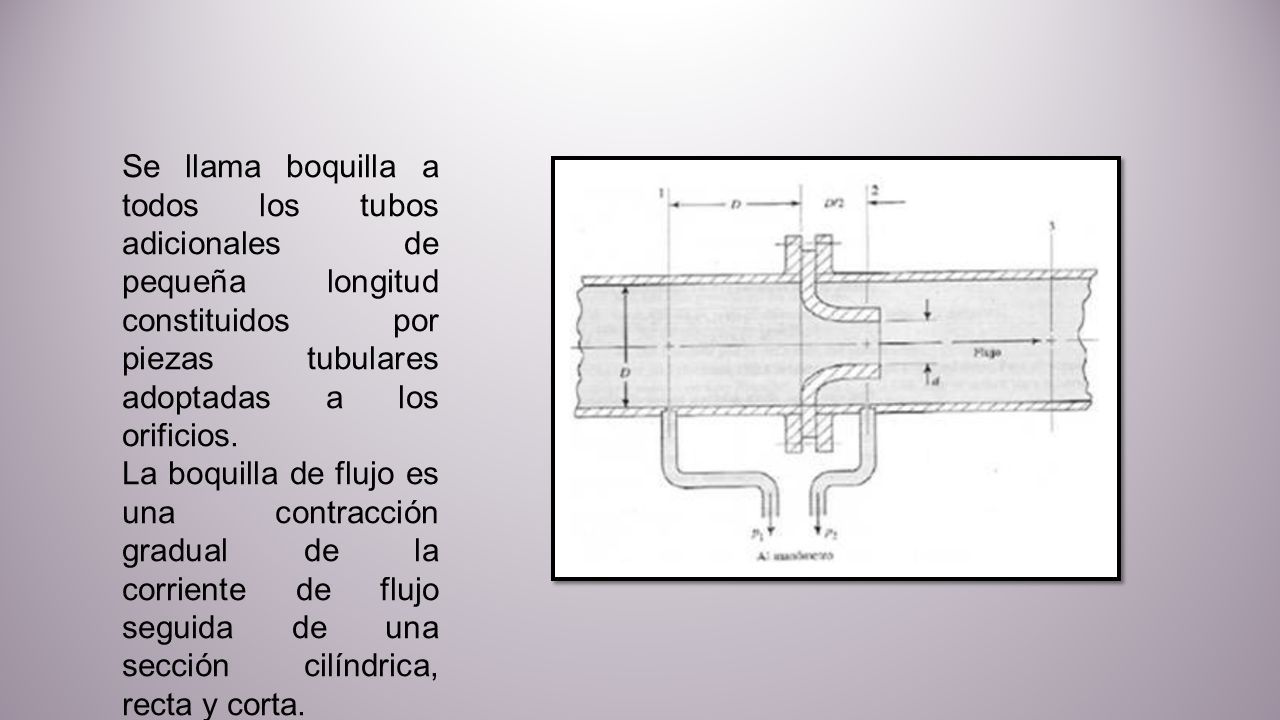

2 Se llama boquilla a todos los tubos adicionales de pequeña longitud constituidos por piezas tubulares adoptadas a los orificios. La boquilla de flujo es una contracción gradual de la corriente de flujo seguida de una sección cilíndrica, recta y corta.

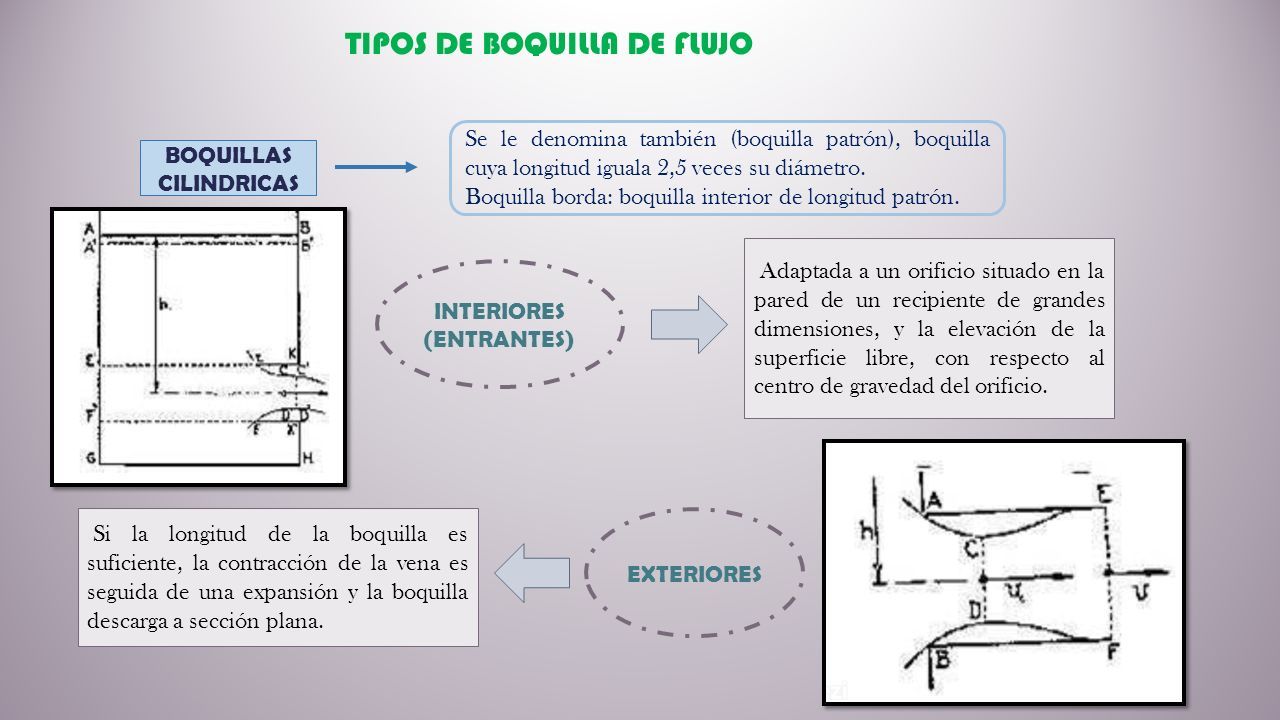

3 INTERIORES (ENTRANTES) BOQUILLAS CILINDRICAS TIPOS DE BOQUILLA DE FLUJO Se le denomina también (boquilla patrón), boquilla cuya longitud iguala 2,5 veces su diámetro. Boquilla borda: boquilla interior de longitud patrón. Adaptada a un orificio situado en la pared de un recipiente de grandes dimensiones, y la elevación de la superficie libre, con respecto al centro de gravedad del orificio. EXTERIORES Si la longitud de la boquilla es suficiente, la contracción de la vena es seguida de una expansión y la boquilla descarga a sección plana.

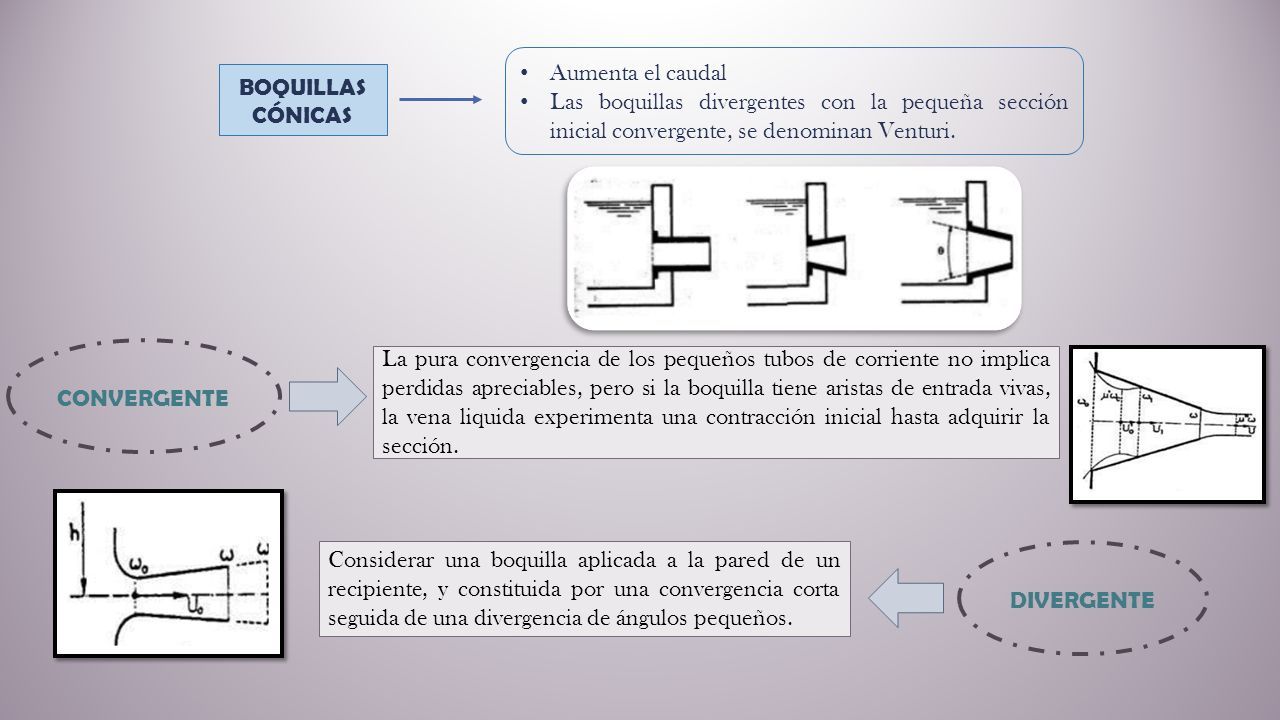

4 BOQUILLAS CÓNICAS Aumenta el caudal Las boquillas divergentes con la pequeña sección inicial convergente, se denominan Venturi. CONVERGENTE La pura convergencia de los pequeños tubos de corriente no implica perdidas apreciables, pero si la boquilla tiene aristas de entrada vivas, la vena liquida experimenta una contracción inicial hasta adquirir la sección. DIVERGENTE Considerar una boquilla aplicada a la pared de un recipiente, y constituida por una convergencia corta seguida de una divergencia de ángulos pequeños.

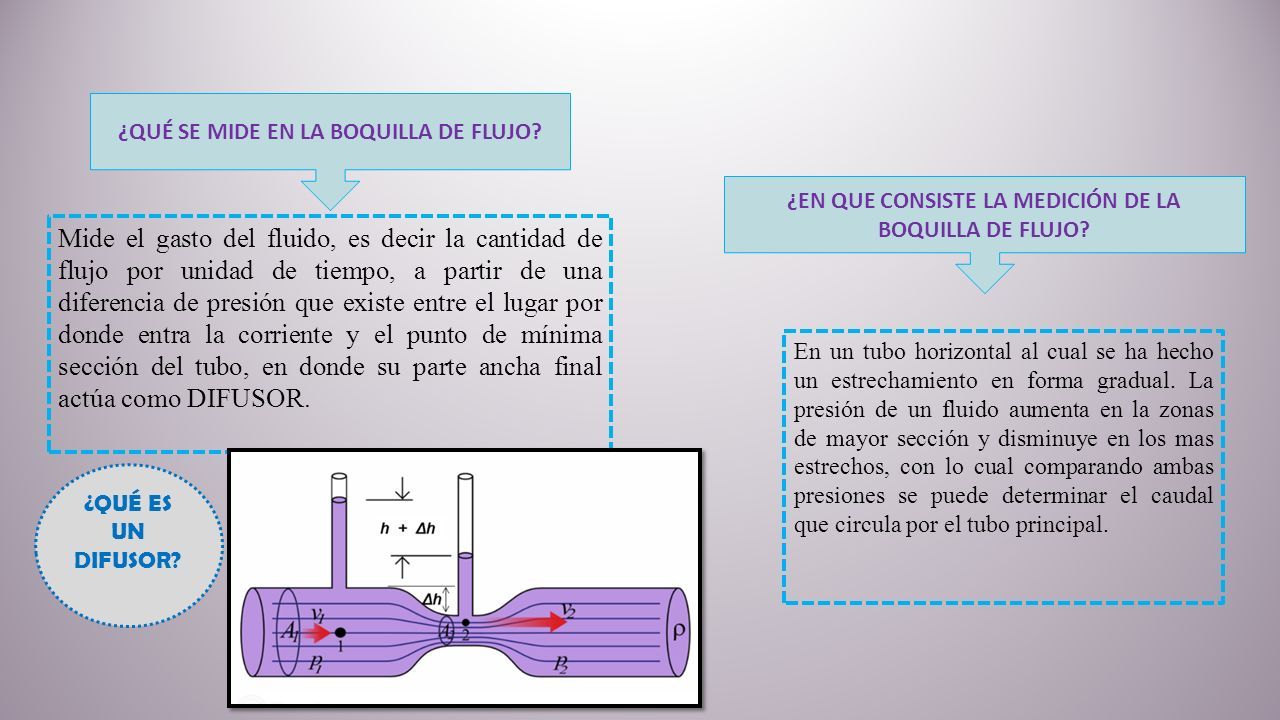

5 ¿QUÉ SE MIDE EN LA BOQUILLA DE FLUJO? Mide el gasto del fluido, es decir la cantidad de flujo por unidad de tiempo, a partir de una diferencia de presión que existe entre el lugar por donde entra la corriente y el punto de mínima sección del tubo, en donde su parte ancha final actúa como DIFUSOR. ¿QUÉ ES UN DIFUSOR? ¿EN QUE CONSISTE LA MEDICIÓN DE LA BOQUILLA DE FLUJO? En un tubo horizontal al cual se ha hecho un estrechamiento en forma gradual. La presión de un fluido aumenta en la zonas de mayor sección y disminuye en los mas estrechos, con lo cual comparando ambas presiones se puede determinar el caudal que circula por el tubo principal.

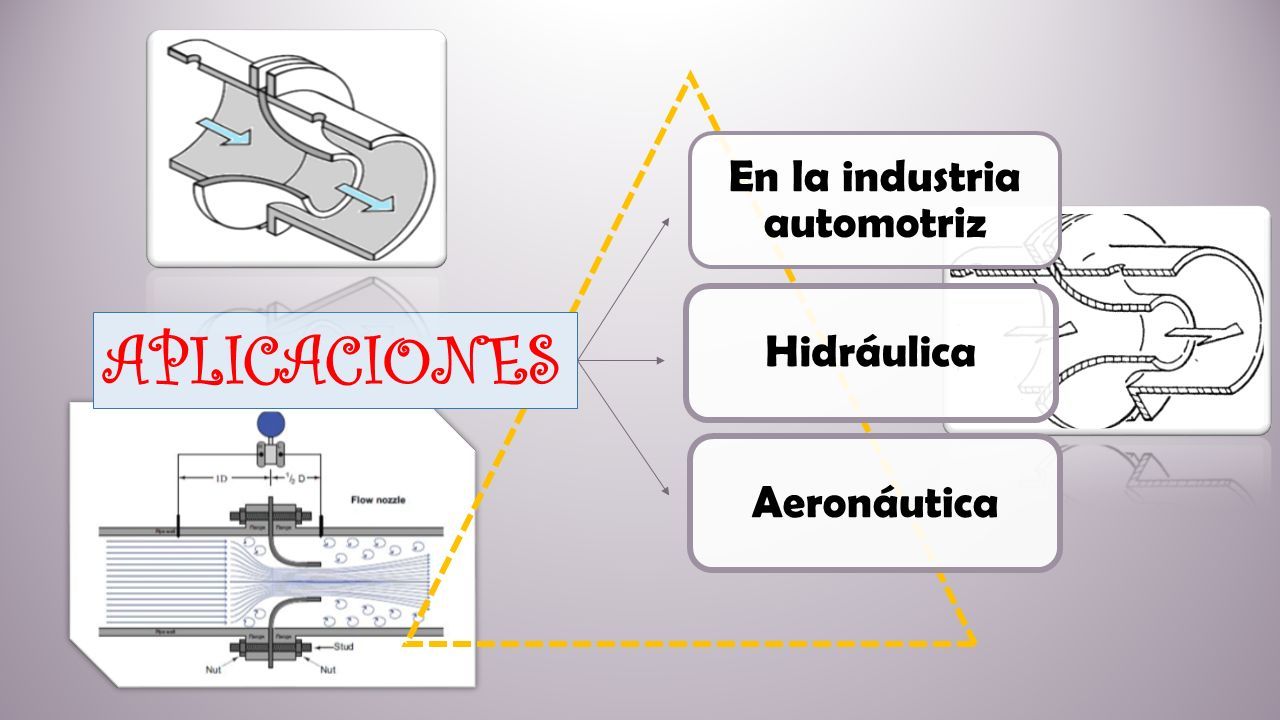

6 En la industria automotriz HidráulicaAeronáutica APLICACIONES

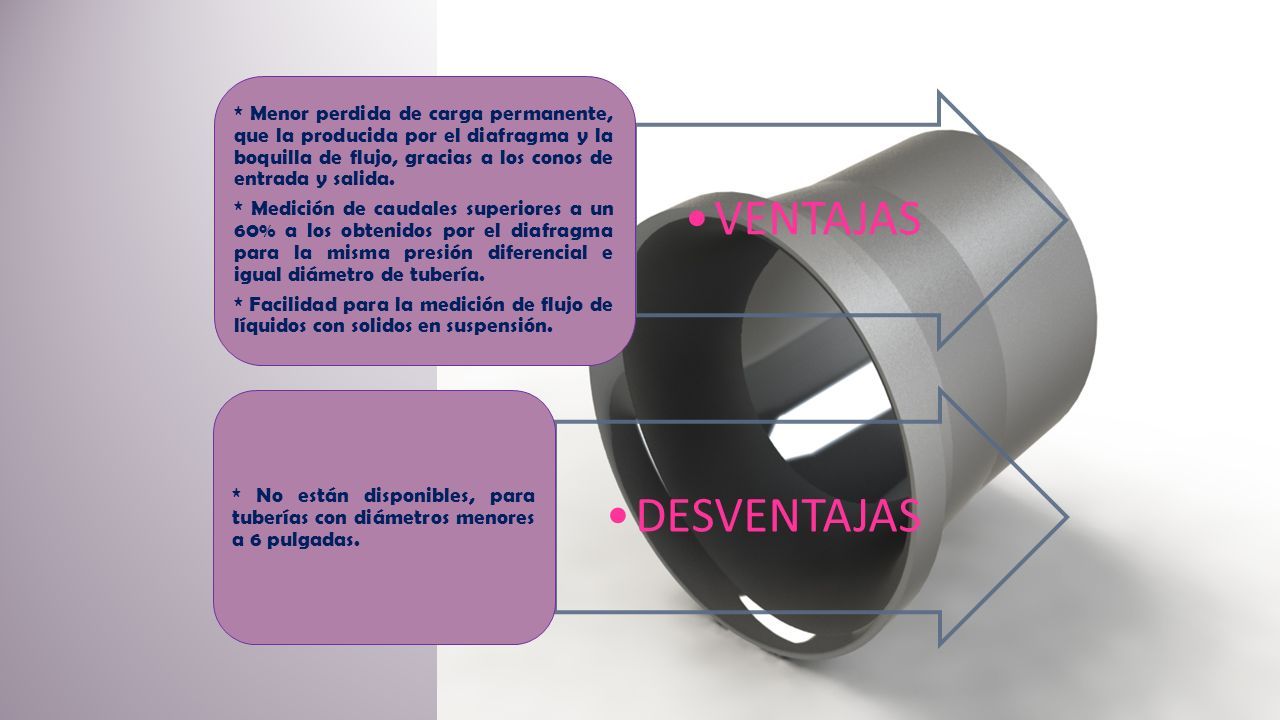

7 VENTAJAS * Menor perdida de carga permanente, que la producida por el diafragma y la boquilla de flujo, gracias a los conos de entrada y salida. * Medición de caudales superiores a un 60% a los obtenidos por el diafragma para la misma presión diferencial e igual diámetro de tubería. * Facilidad para la medición de flujo de líquidos con solidos en suspensión. DESVENTAJAS * No están disponibles, para tuberías con diámetros menores a 6 pulgadas.
