Resistores o Resistencias Se denomina resistor al componente realizado especialmente para que ofrezca una determinada resistencia eléctrica. Por el contrario,

Presentación del tema: "Resistores o Resistencias Se denomina resistor al componente realizado especialmente para que ofrezca una determinada resistencia eléctrica. Por el contrario,"— Transcripción de la presentación:

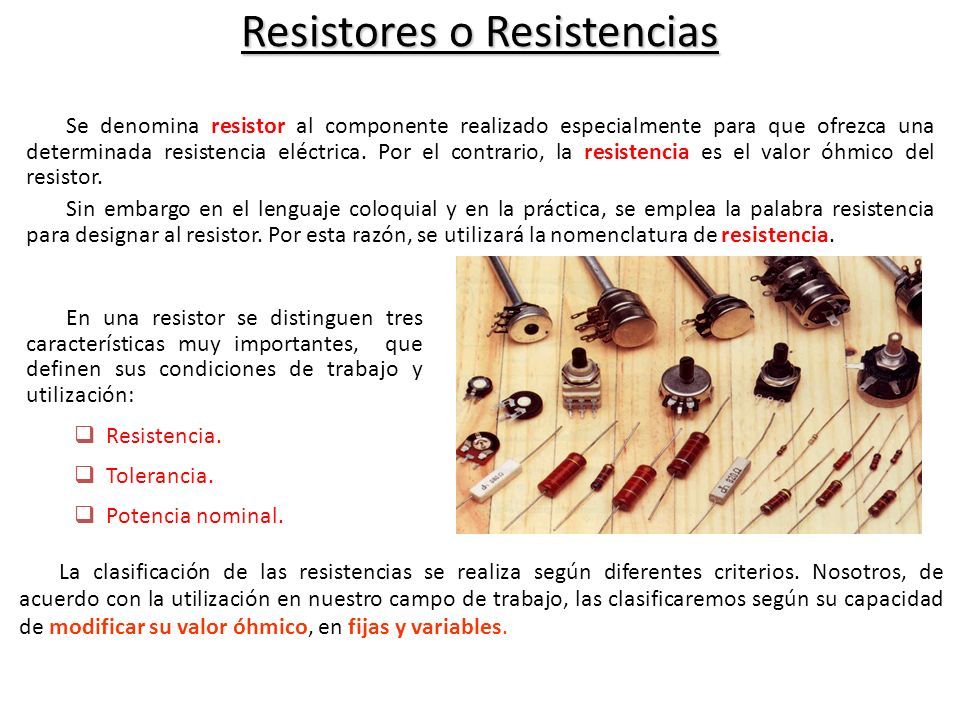

1 Resistores o Resistencias Se denomina resistor al componente realizado especialmente para que ofrezca una determinada resistencia eléctrica. Por el contrario, la resistencia es el valor óhmico del resistor. Sin embargo en el lenguaje coloquial y en la práctica, se emplea la palabra resistencia para designar al resistor. Por esta razón, se utilizará la nomenclatura de resistencia. En una resistor se distinguen tres características muy importantes, que definen sus condiciones de trabajo y utilización:  Resistencia.  Tolerancia.  Potencia nominal. La clasificación de las resistencias se realiza según diferentes criterios. Nosotros, de acuerdo con la utilización en nuestro campo de trabajo, las clasificaremos según su capacidad de modificar su valor óhmico, en fijas y variables.

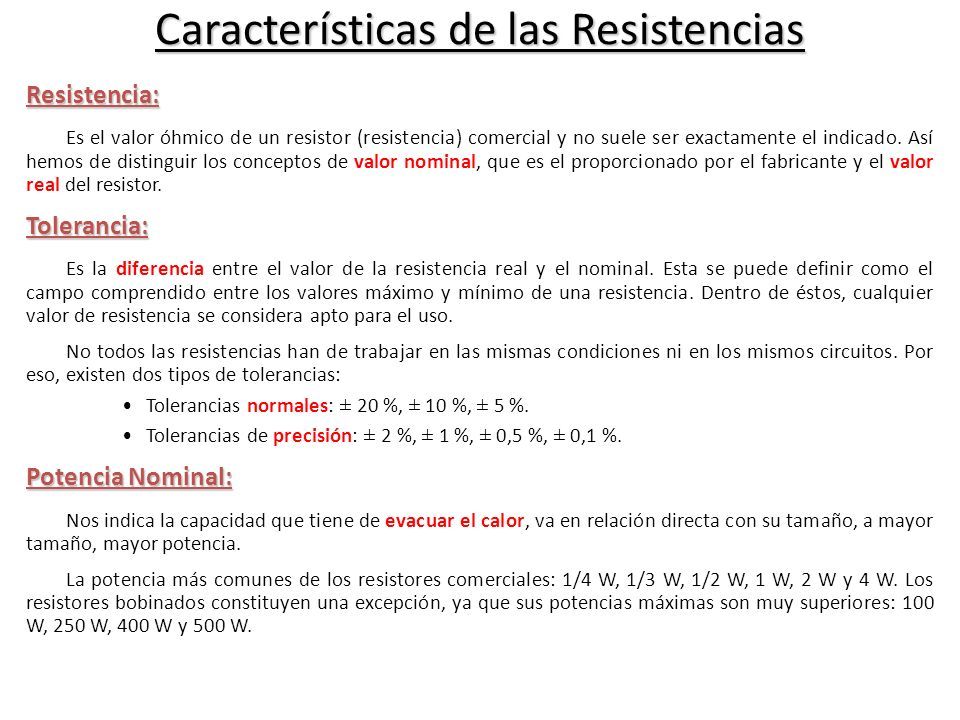

2 Características de las Resistencias Resistencia: Es el valor óhmico de un resistor (resistencia) comercial y no suele ser exactamente el indicado. Así hemos de distinguir los conceptos de valor nominal, que es el proporcionado por el fabricante y el valor real del resistor.Tolerancia: Es la diferencia entre el valor de la resistencia real y el nominal. Esta se puede definir como el campo comprendido entre los valores máximo y mínimo de una resistencia. Dentro de éstos, cualquier valor de resistencia se considera apto para el uso. No todos las resistencias han de trabajar en las mismas condiciones ni en los mismos circuitos. Por eso, existen dos tipos de tolerancias: Tolerancias normales: ± 20 %, ± 10 %, ± 5 %. Tolerancias de precisión: ± 2 %, ± 1 %, ± 0,5 %, ± 0,1 %. Potencia Nominal: Nos indica la capacidad que tiene de evacuar el calor, va en relación directa con su tamaño, a mayor tamaño, mayor potencia. La potencia más comunes de los resistores comerciales: 1/4 W, 1/3 W, 1/2 W, 1 W, 2 W y 4 W. Los resistores bobinados constituyen una excepción, ya que sus potencias máximas son muy superiores: 100 W, 250 W, 400 W y 500 W.

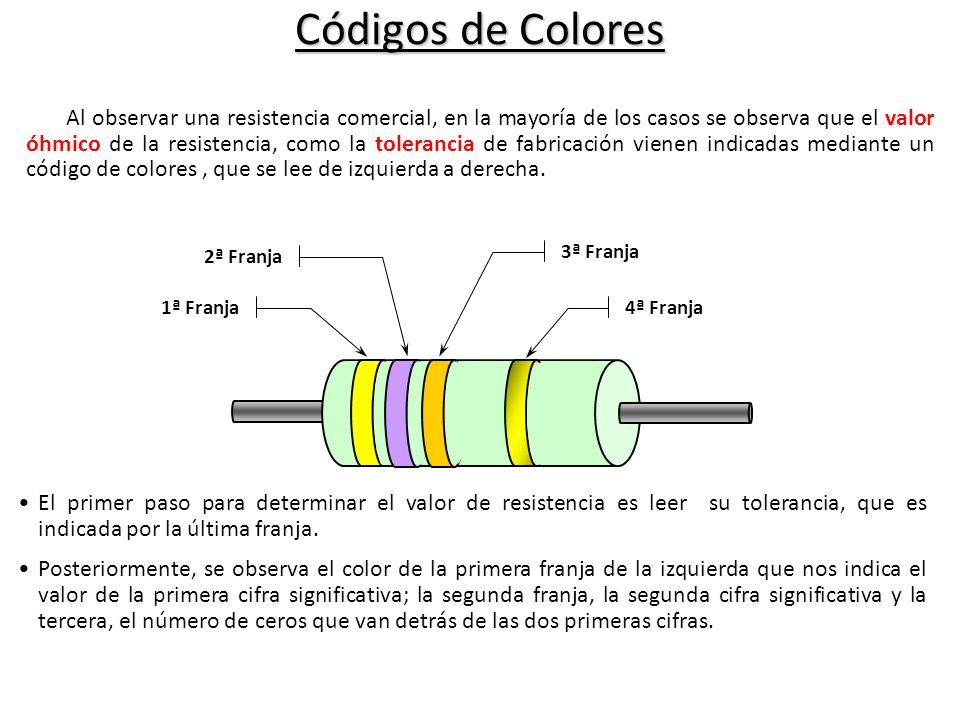

3 Códigos de Colores Al observar una resistencia comercial, en la mayoría de los casos se observa que el valor óhmico de la resistencia, como la tolerancia de fabricación vienen indicadas mediante un código de colores, que se lee de izquierda a derecha. El primer paso para determinar el valor de resistencia es leer su tolerancia, que es indicada por la última franja. Posteriormente, se observa el color de la primera franja de la izquierda que nos indica el valor de la primera cifra significativa; la segunda franja, la segunda cifra significativa y la tercera, el número de ceros que van detrás de las dos primeras cifras. 1ª Franja 2ª Franja 3ª Franja 4ª Franja

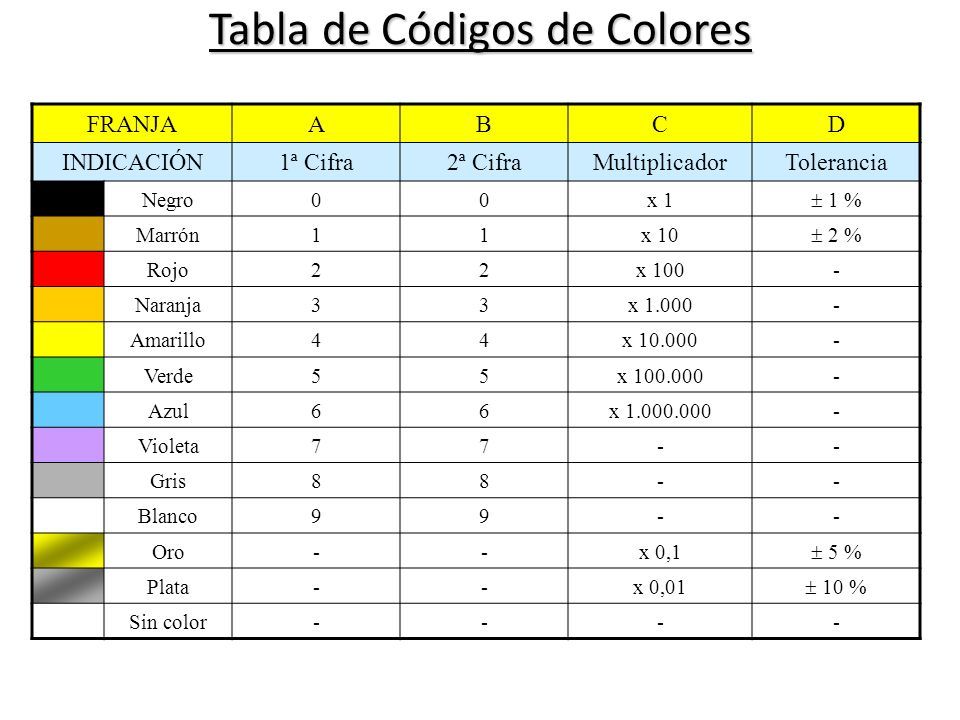

4 Tabla de Códigos de Colores FRANJAABCD INDICACIÓN1ª Cifra2ª CifraMultiplicadorTolerancia Negro00x 1  1 % Marrón11x 10  2 % Rojo22x 100- Naranja33x 1.000- Amarillo44x 10.000- Verde55x 100.000- Azul66x 1.000.000- Violeta77-- Gris88-- Blanco99-- Oro--x 0,1  5 % Plata--x 0,01  10 % Sin color----

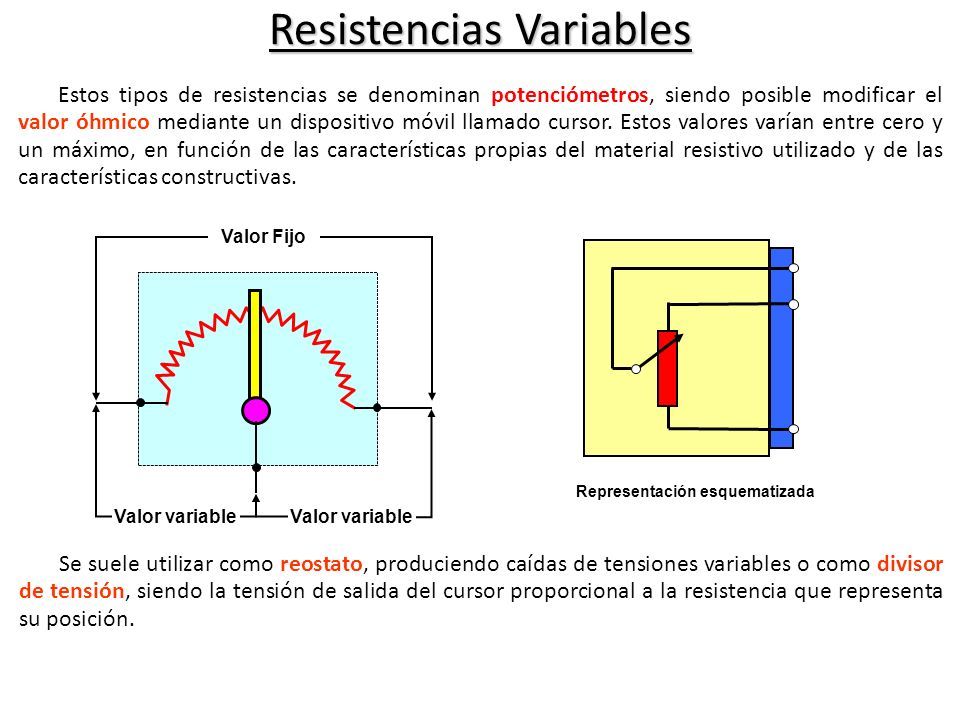

5 Resistencias Variables Estos tipos de resistencias se denominan potenciómetros, siendo posible modificar el valor óhmico mediante un dispositivo móvil llamado cursor. Estos valores varían entre cero y un máximo, en función de las características propias del material resistivo utilizado y de las características constructivas. Representación esquematizada Valor variable Valor Fijo Se suele utilizar como reostato, produciendo caídas de tensiones variables o como divisor de tensión, siendo la tensión de salida del cursor proporcional a la resistencia que representa su posición.

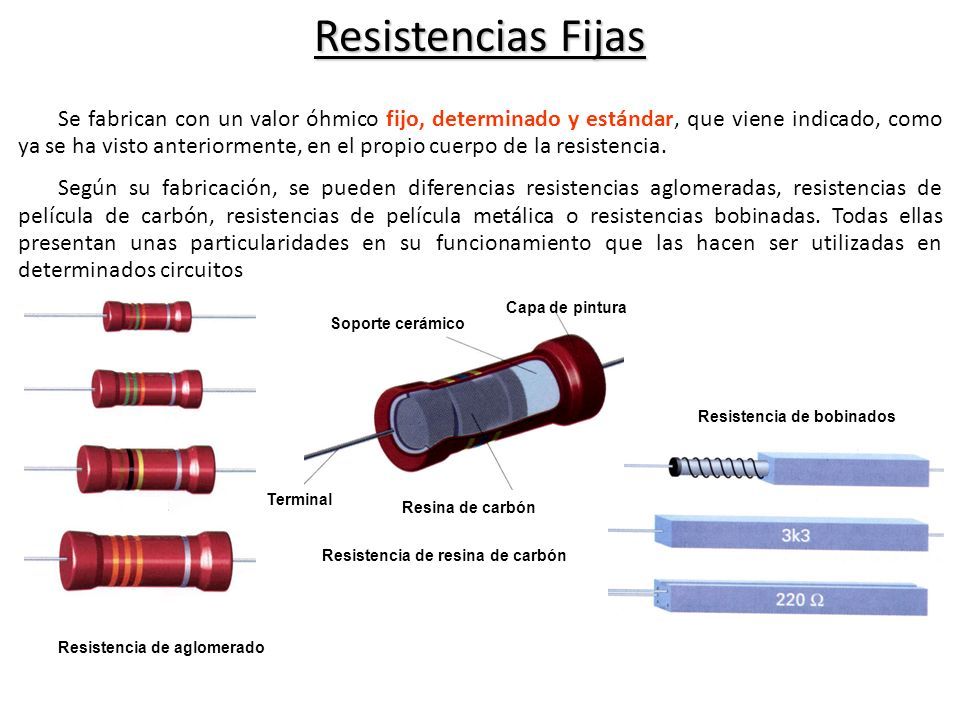

6 Resistencias Fijas Se fabrican con un valor óhmico fijo, determinado y estándar, que viene indicado, como ya se ha visto anteriormente, en el propio cuerpo de la resistencia. Según su fabricación, se pueden diferencias resistencias aglomeradas, resistencias de película de carbón, resistencias de película metálica o resistencias bobinadas. Todas ellas presentan unas particularidades en su funcionamiento que las hacen ser utilizadas en determinados circuitos Soporte cerámico Capa de pintura Resina de carbón Terminal Resistencia de aglomerado Resistencia de bobinados Resistencia de resina de carbón

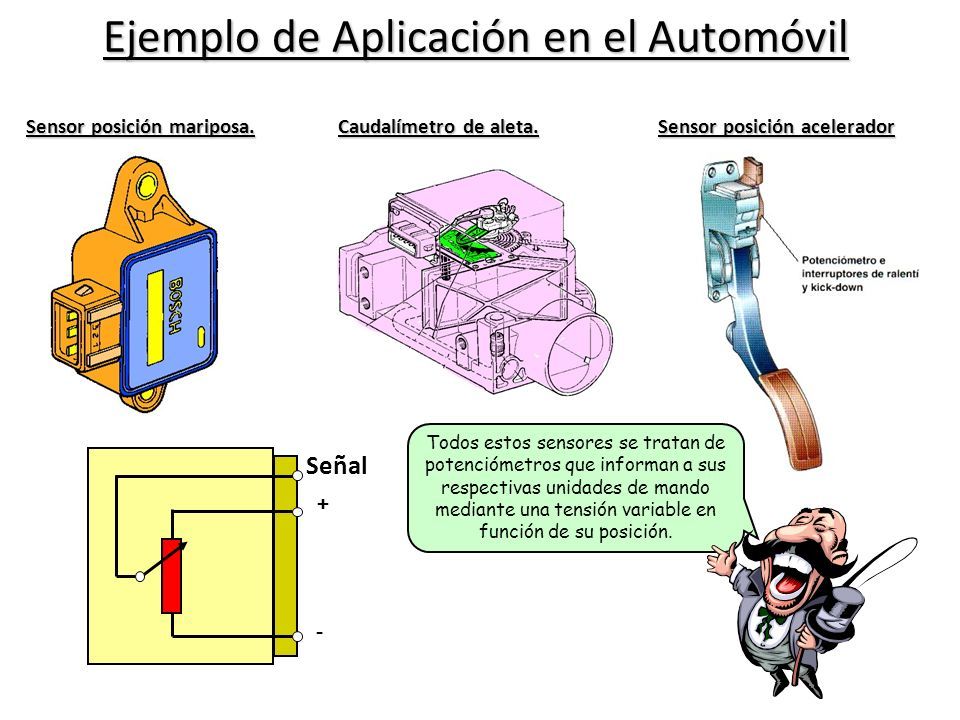

7 Ejemplo de Aplicación en el Automóvil Sensor posición mariposa. Señal - + Caudalímetro de aleta. Sensor posición acelerador Todos estos sensores se tratan de potenciómetros que informan a sus respectivas unidades de mando mediante una tensión variable en función de su posición.

8 Existen dos tipos de resistencias sensibles a la temperatura: las de coeficiente de temperatura negativo (NTC) y las de coeficiente de temperatura positivo (PTC). NTC PTC Varios tipos de termistencias Las resistencias PTC se caracterizan por variar su valor óhmico en razón directa a la temperatura. Así, a menor temperatura presentan mayor resistencia. Las resistencias NTC se caracterizan por variar su valor óhmico en razón inversa a la temperatura. Así, a mayor temperatura presentan menor resistencia. Resistencias sensibles a la temperatura

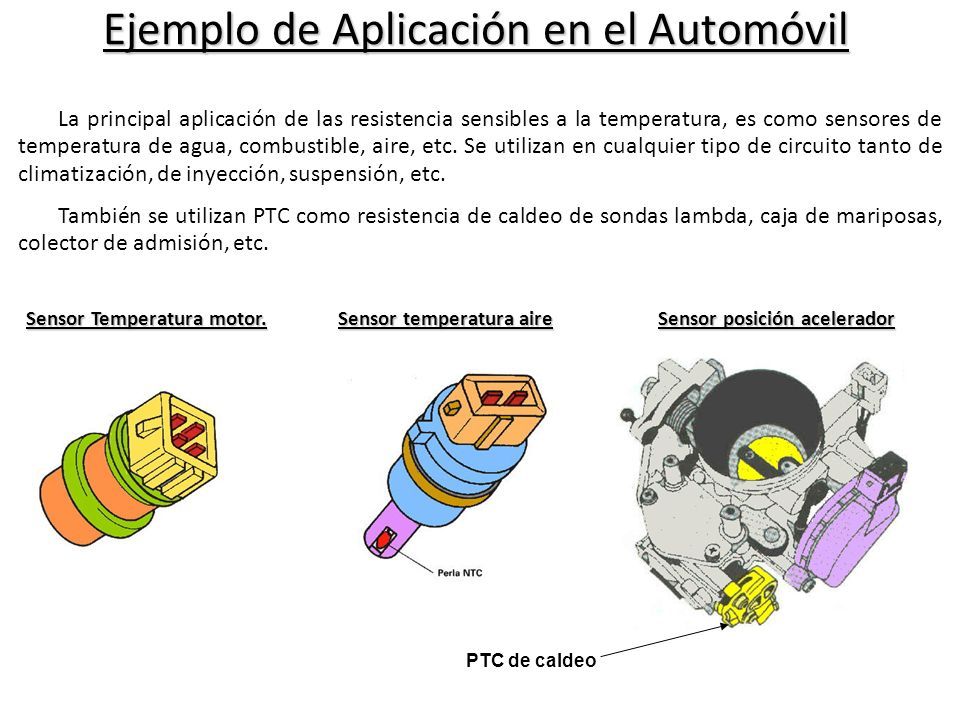

9 Ejemplo de Aplicación en el Automóvil Sensor Temperatura motor. Sensor temperatura aire Sensor posición acelerador La principal aplicación de las resistencia sensibles a la temperatura, es como sensores de temperatura de agua, combustible, aire, etc. Se utilizan en cualquier tipo de circuito tanto de climatización, de inyección, suspensión, etc. También se utilizan PTC como resistencia de caldeo de sondas lambda, caja de mariposas, colector de admisión, etc. PTC de caldeo

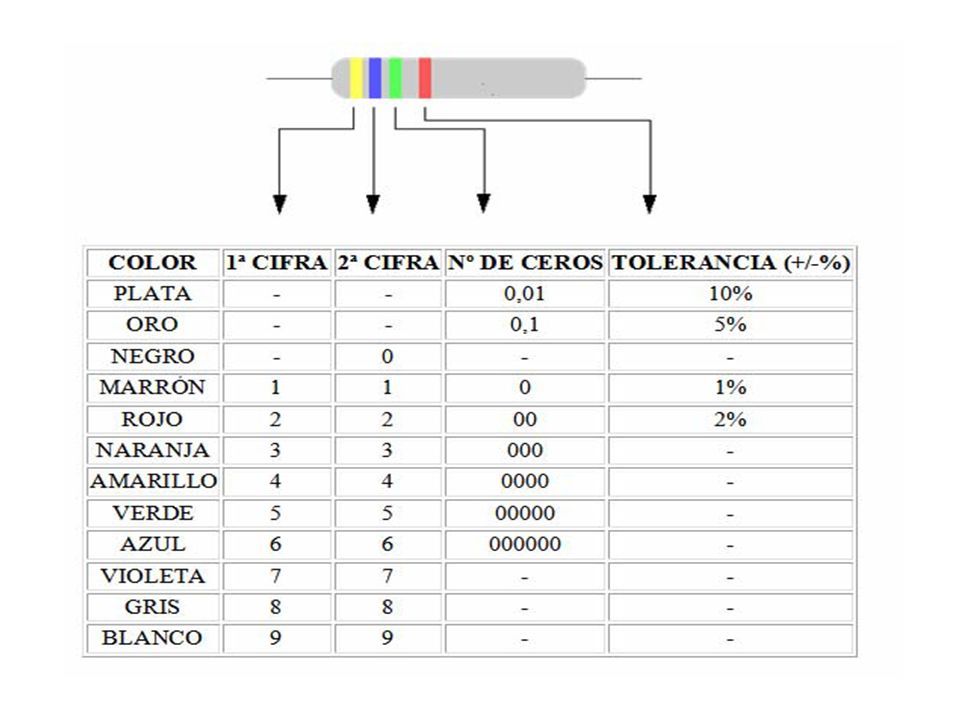

10

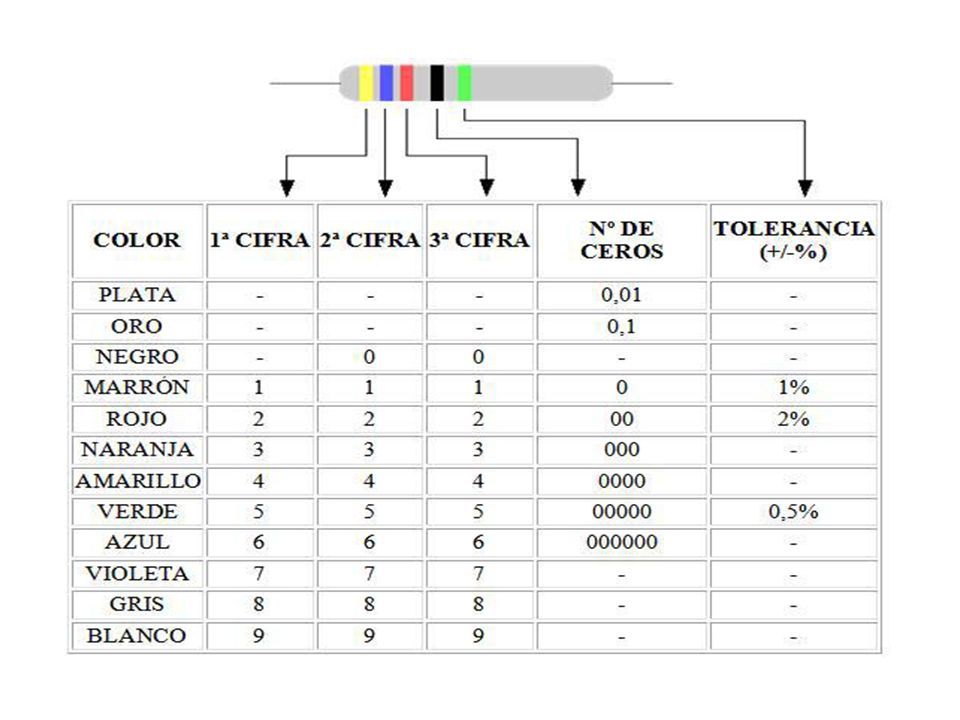

11

12

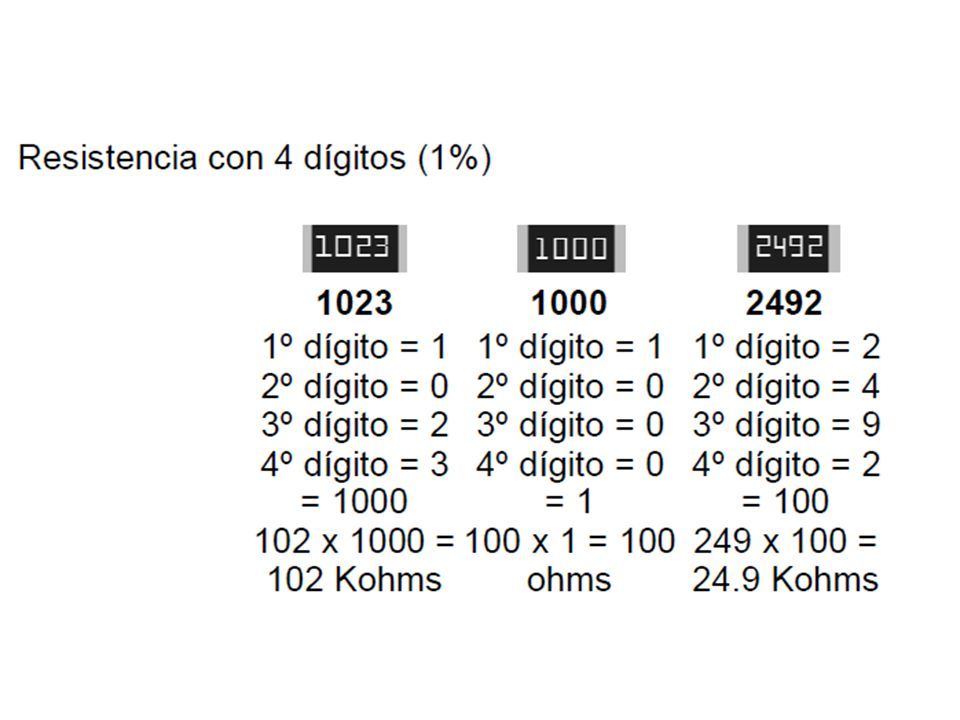

13

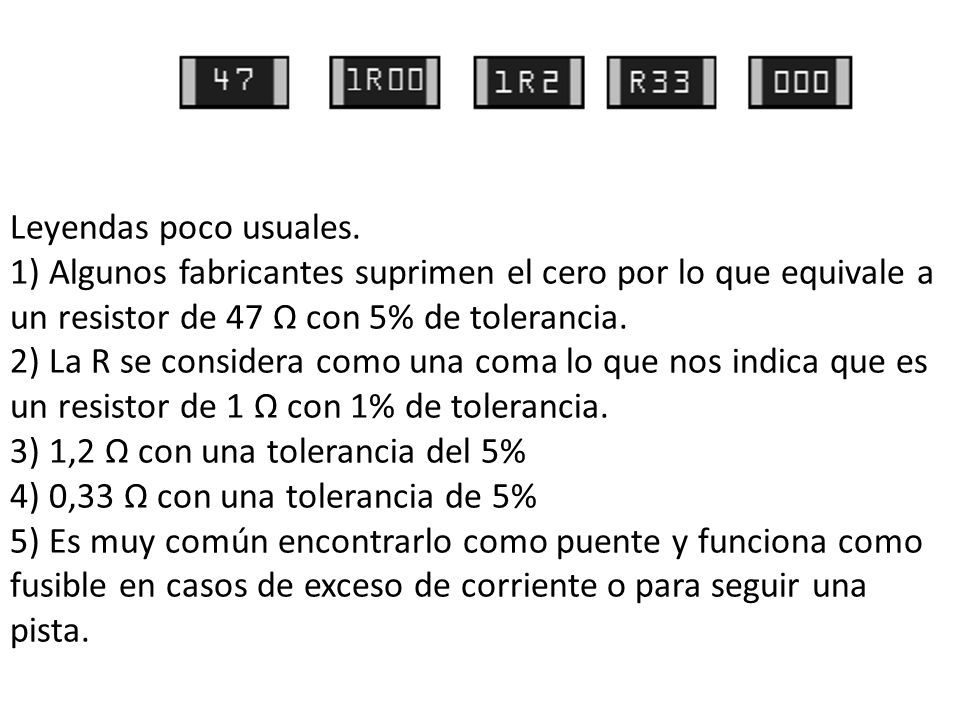

14 Leyendas poco usuales. 1) Algunos fabricantes suprimen el cero por lo que equivale a un resistor de 47 Ω con 5% de tolerancia. 2) La R se considera como una coma lo que nos indica que es un resistor de 1 Ω con 1% de tolerancia. 3) 1,2 Ω con una tolerancia del 5% 4) 0,33 Ω con una tolerancia de 5% 5) Es muy común encontrarlo como puente y funciona como fusible en casos de exceso de corriente o para seguir una pista.

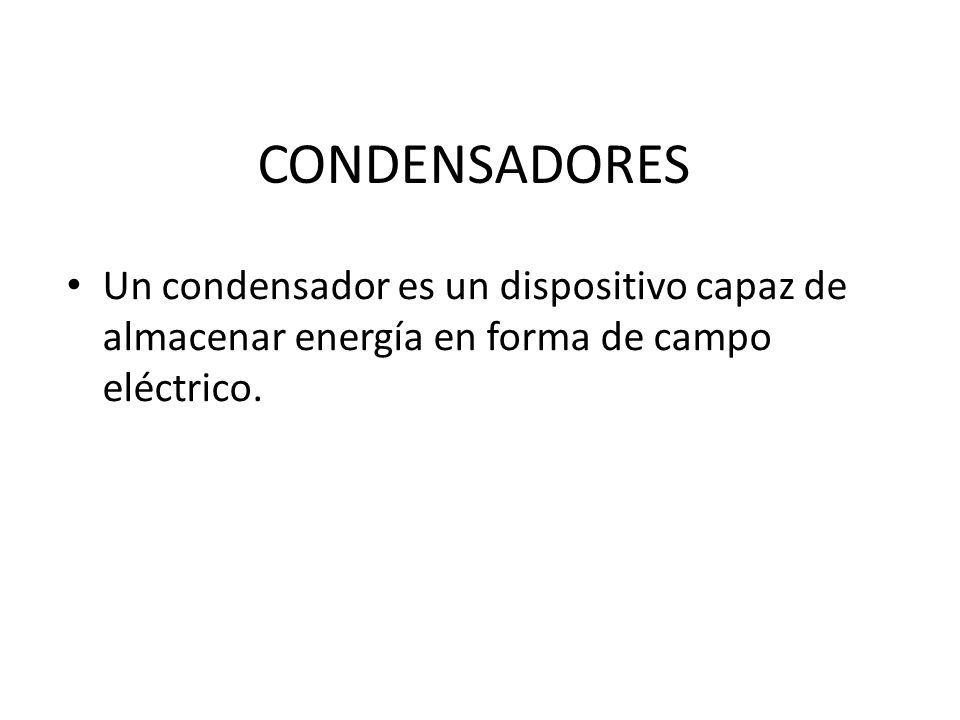

15 CONDENSADORES Un condensador es un dispositivo capaz de almacenar energía en forma de campo eléctrico.

16 CARACTERÍSTICAS DE LOS CONDENSADORES CAPACIDAD: Se mide en faradios pero se utilizan submúltiplos como : microfaradios (μF=10-6 F), nano faradios (nF=10-9 F) y pico faradios (pF=10-12 F).

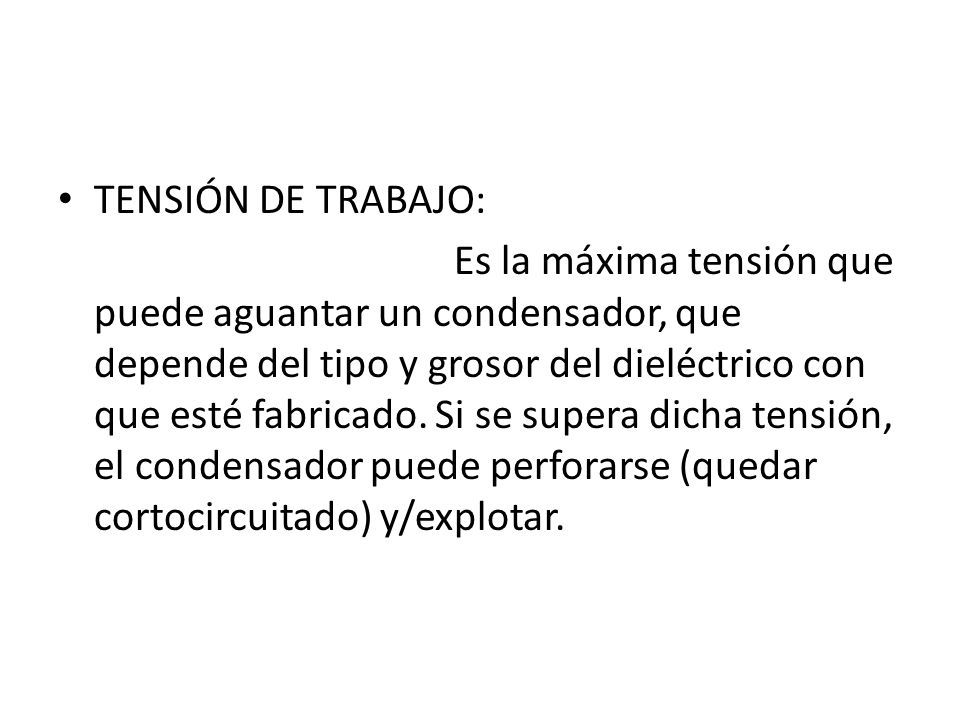

17 TENSIÓN DE TRABAJO: Es la máxima tensión que puede aguantar un condensador, que depende del tipo y grosor del dieléctrico con que esté fabricado. Si se supera dicha tensión, el condensador puede perforarse (quedar cortocircuitado) y/explotar.

18 TOLERANCIA: Igual que en las resistencias, se refiere al error máximo que puede existir entre la capacidad real del condensador y la capacidad indicada sobre su cuerpo.

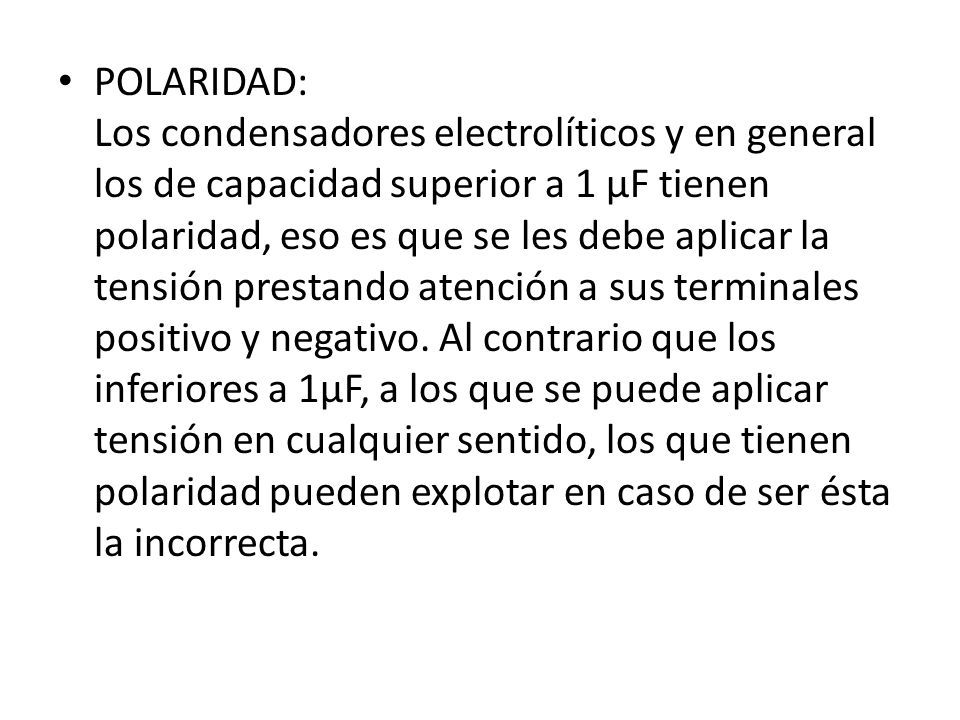

19 POLARIDAD: Los condensadores electrolíticos y en general los de capacidad superior a 1 μF tienen polaridad, eso es que se les debe aplicar la tensión prestando atención a sus terminales positivo y negativo. Al contrario que los inferiores a 1μF, a los que se puede aplicar tensión en cualquier sentido, los que tienen polaridad pueden explotar en caso de ser ésta la incorrecta.

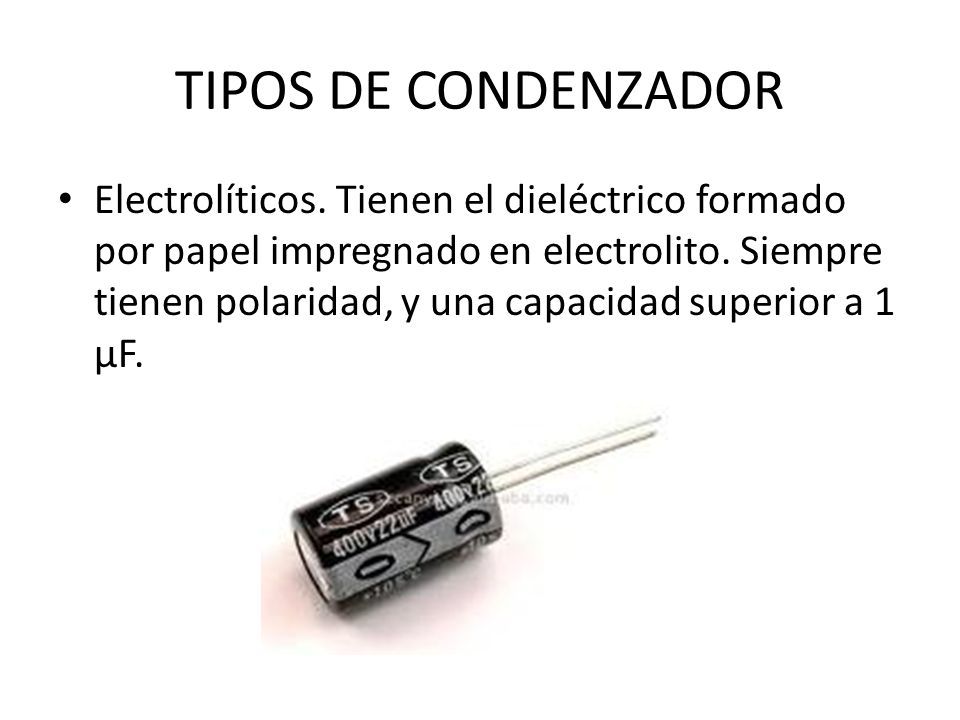

20 TIPOS DE CONDENZADOR Electrolíticos. Tienen el dieléctrico formado por papel impregnado en electrolito. Siempre tienen polaridad, y una capacidad superior a 1 μF.

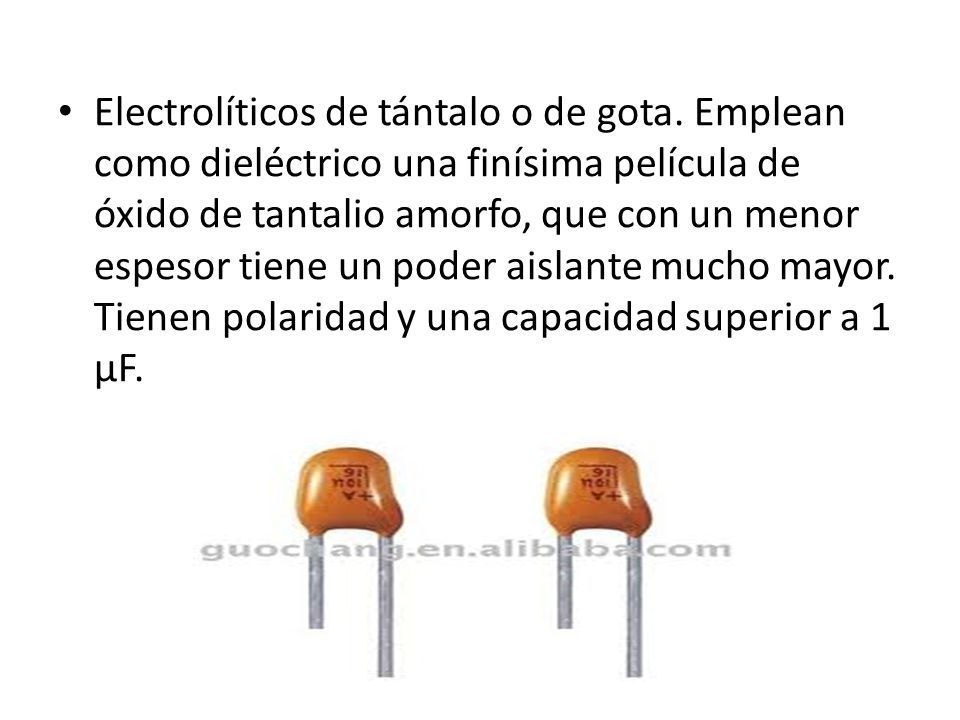

21 Electrolíticos de tántalo o de gota. Emplean como dieléctrico una finísima película de óxido de tantalio amorfo, que con un menor espesor tiene un poder aislante mucho mayor. Tienen polaridad y una capacidad superior a 1 μF.

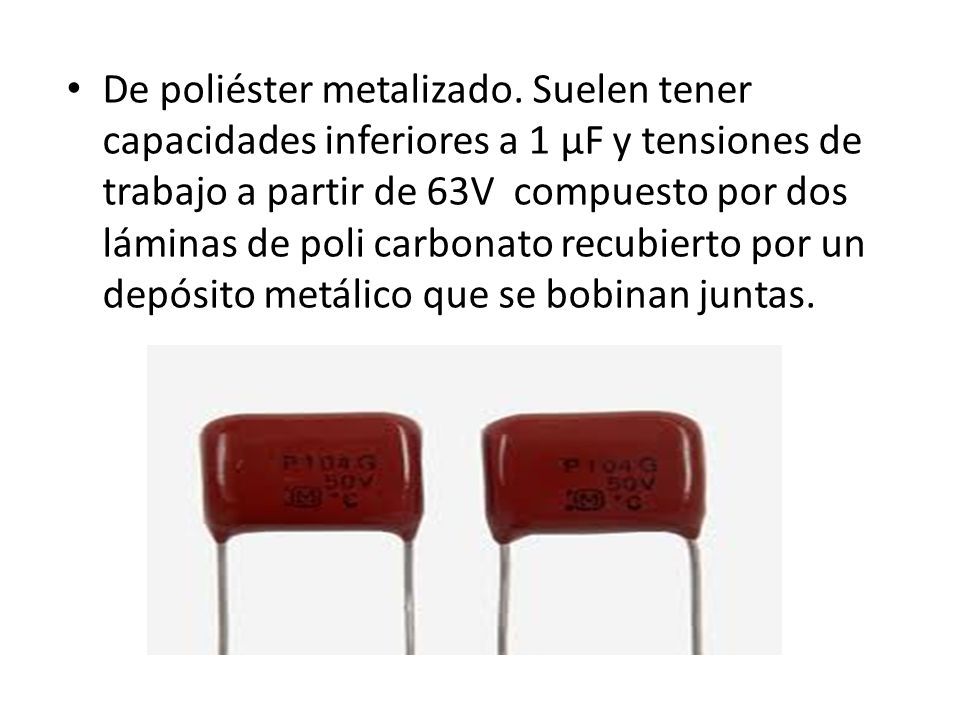

22 De poliéster metalizado. Suelen tener capacidades inferiores a 1 μF y tensiones de trabajo a partir de 63V compuesto por dos láminas de poli carbonato recubierto por un depósito metálico que se bobinan juntas.

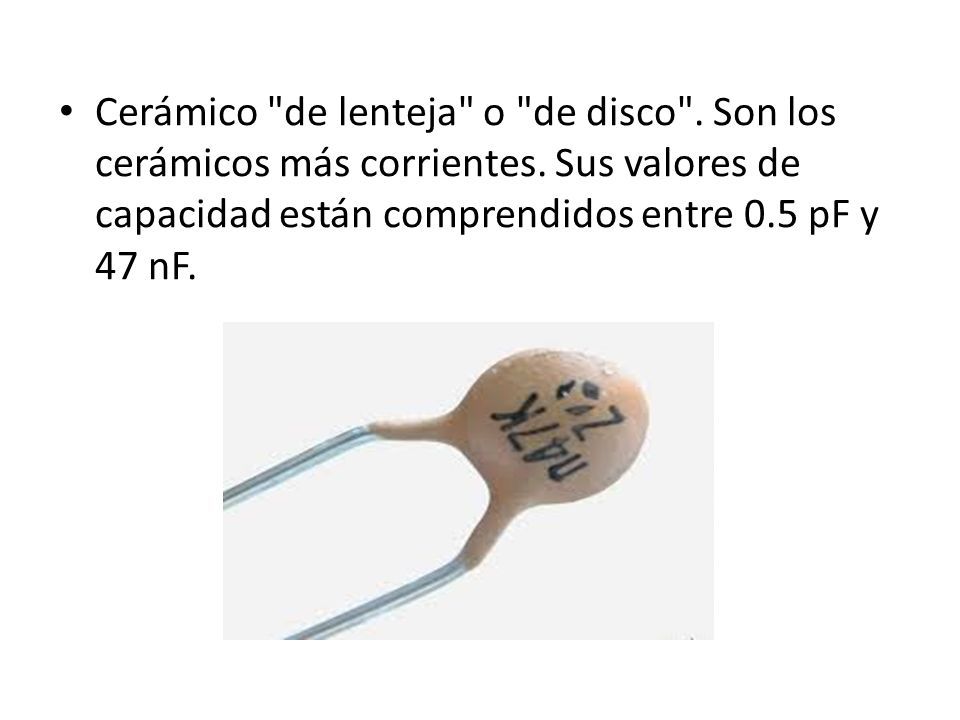

23 Cerámico "de lenteja" o "de disco". Son los cerámicos más corrientes. Sus valores de capacidad están comprendidos entre 0.5 pF y 47 nF.

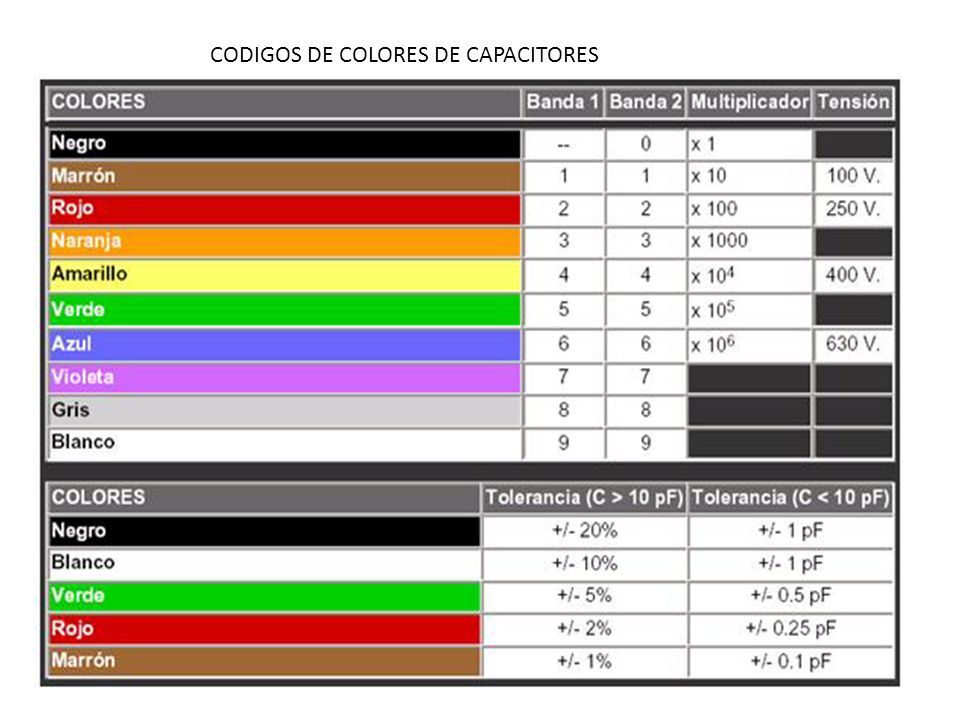

24 CODIGOS DE COLORES DE CAPACITORES

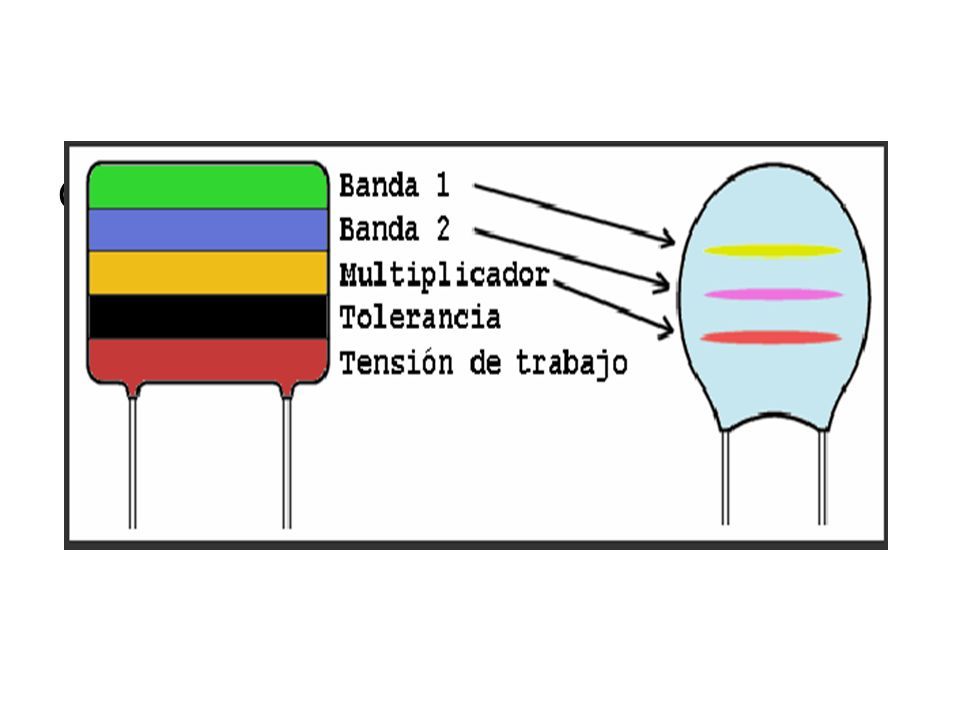

25 CODIGO DE COLORES:

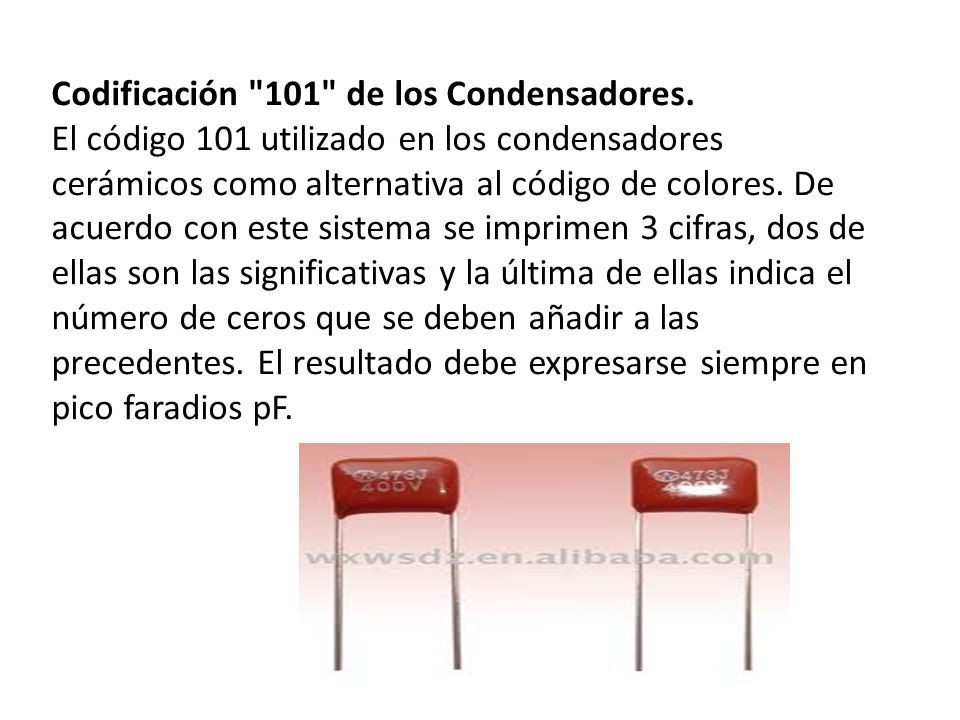

26 Codificación "101" de los Condensadores. El código 101 utilizado en los condensadores cerámicos como alternativa al código de colores. De acuerdo con este sistema se imprimen 3 cifras, dos de ellas son las significativas y la última de ellas indica el número de ceros que se deben añadir a las precedentes. El resultado debe expresarse siempre en pico faradios pF.

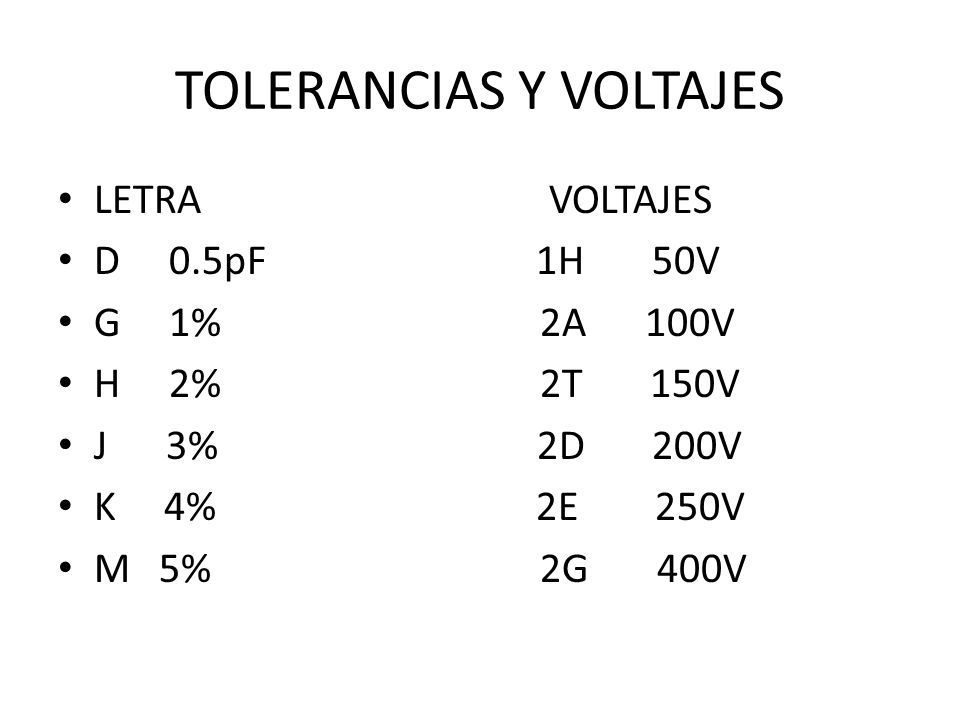

27 TOLERANCIAS Y VOLTAJES LETRA VOLTAJES D 0.5pF 1H 50V G 1% 2A 100V H 2% 2T 150V J 3% 2D 200V K 4% 2E 250V M 5% 2G 400V
