1

2 VIVIENDAS DE MADERA INTRODUCCIÓN Y CIMIENTOS CÁTEDRA DE CONSTRUCCIONES ARQUITECTOS SARKISSIAN – OLANO - MAZZITELLI ARQUITECTOS SARKISSIAN – OLANO - MAZZITELLI © 2.012

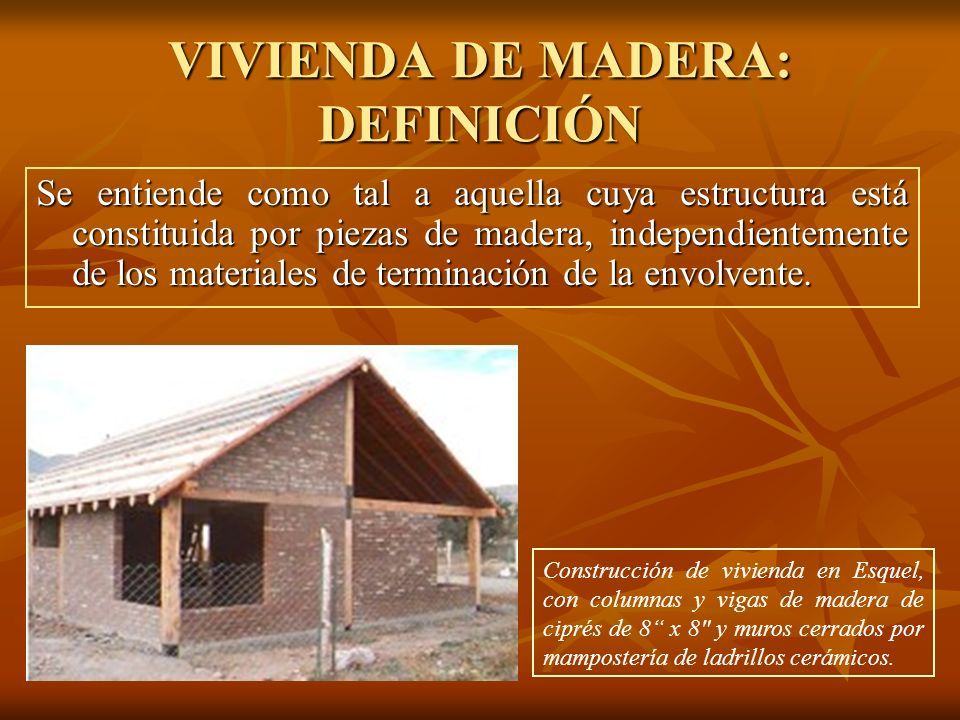

3 VIVIENDA DE MADERA: DEFINICIÓN Se entiende como tal a aquella cuya estructura está constituida por piezas de madera, independientemente de los materiales de terminación de la envolvente. Construcción de vivienda en Esquel, con columnas y vigas de madera de ciprés de 8“ x 8" y muros cerrados por mampostería de ladrillos cerámicos.

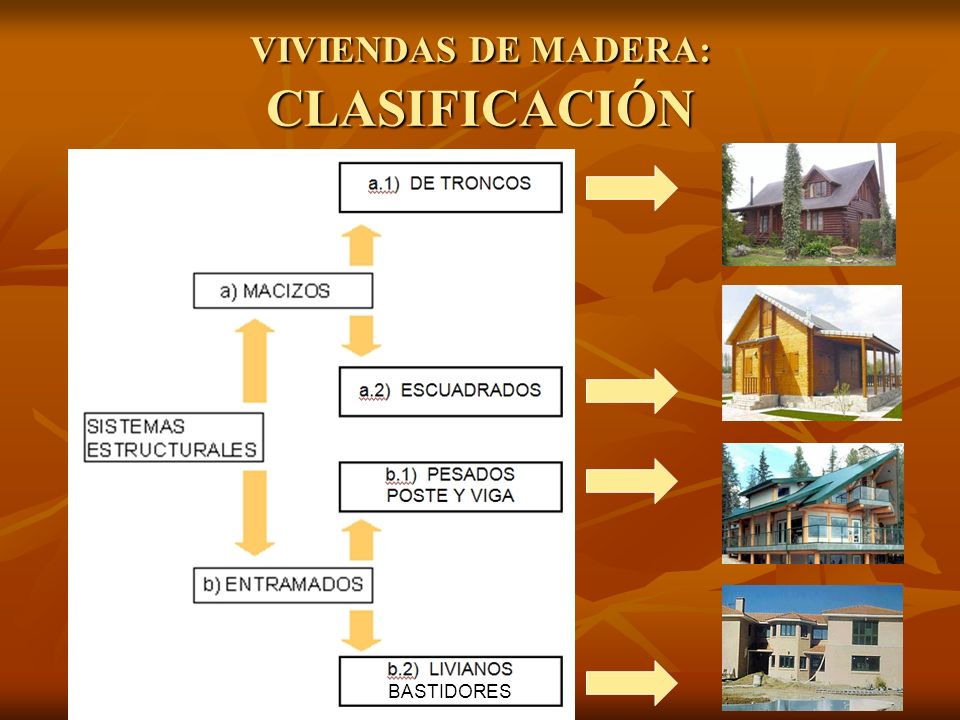

4 VIVIENDAS DE MADERA: CLASIFICACIÓN BASTIDORES

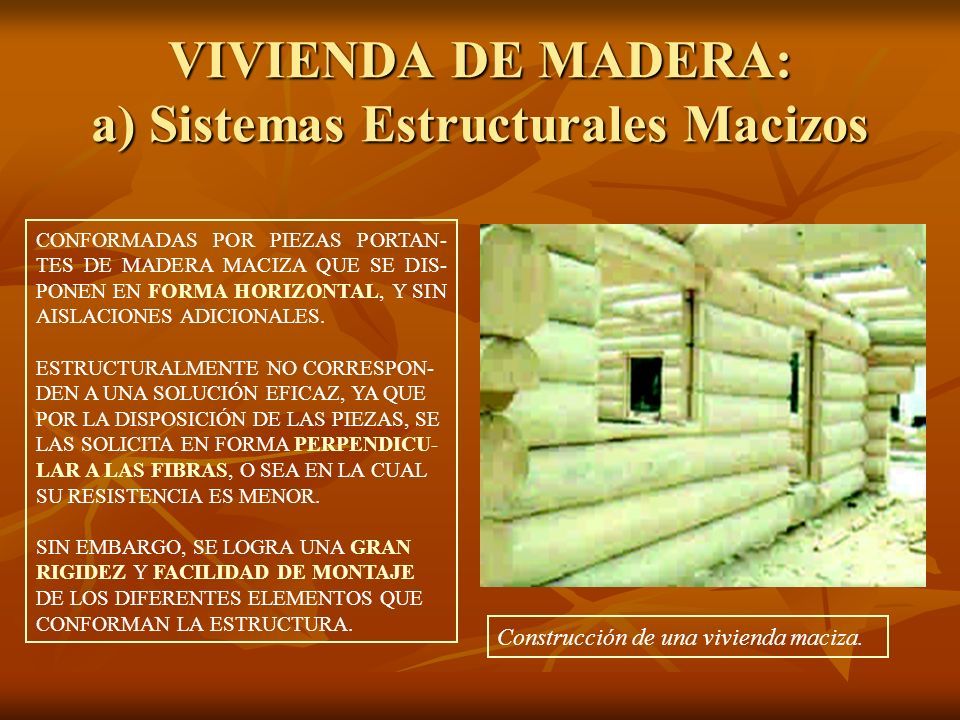

5 VIVIENDA DE MADERA: a) Sistemas Estructurales Macizos CONFORMADAS POR PIEZAS PORTAN- TES DE MADERA MACIZA QUE SE DIS- PONEN EN FORMA HORIZONTAL, Y SIN AISLACIONES ADICIONALES. ESTRUCTURALMENTE NO CORRESPON- DEN A UNA SOLUCIÓN EFICAZ, YA QUE POR LA DISPOSICIÓN DE LAS PIEZAS, SE LAS SOLICITA EN FORMA PERPENDICU- LAR A LAS FIBRAS, O SEA EN LA CUAL SU RESISTENCIA ES MENOR. SIN EMBARGO, SE LOGRA UNA GRAN RIGIDEZ Y FACILIDAD DE MONTAJE DE LOS DIFERENTES ELEMENTOS QUE CONFORMAN LA ESTRUCTURA. Construcción de una vivienda maciza.

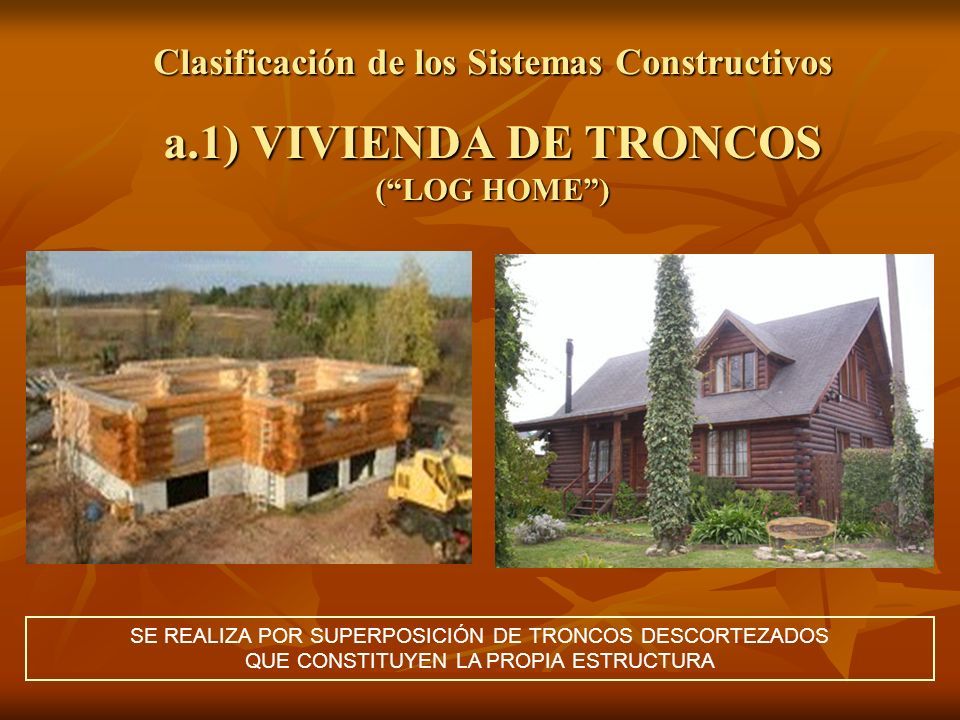

6 Clasificación de los Sistemas Constructivos a.1) VIVIENDA DE TRONCOS (“LOG HOME”) SE REALIZA POR SUPERPOSICIÓN DE TRONCOS DESCORTEZADOS QUE CONSTITUYEN LA PROPIA ESTRUCTURA

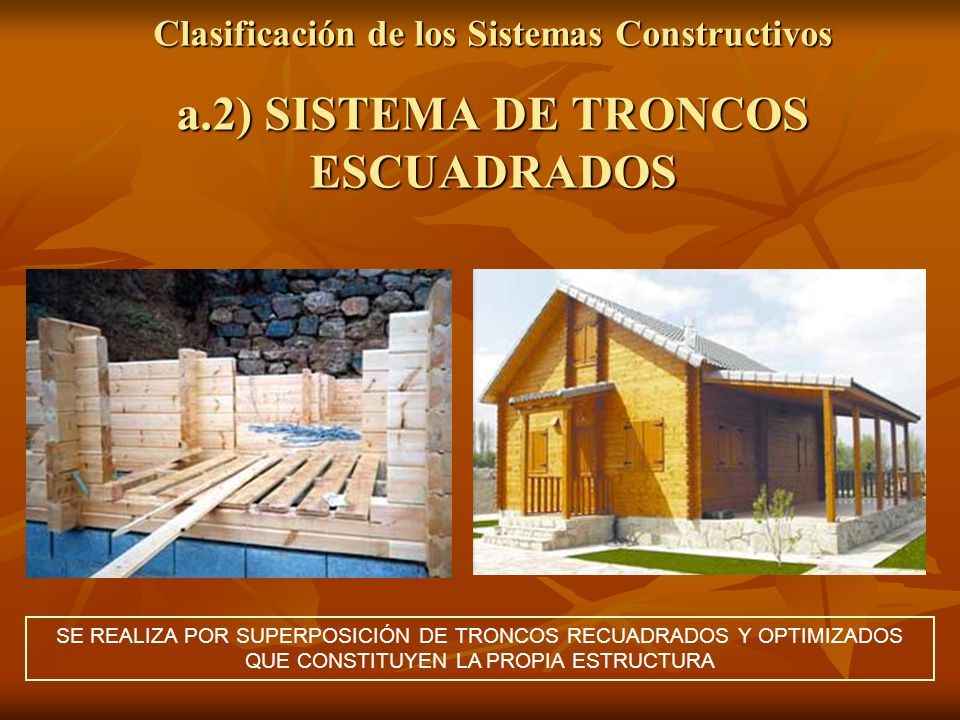

7 Clasificación de los Sistemas Constructivos a.2) SISTEMA DE TRONCOS ESCUADRADOS SE REALIZA POR SUPERPOSICIÓN DE TRONCOS RECUADRADOS Y OPTIMIZADOS QUE CONSTITUYEN LA PROPIA ESTRUCTURA

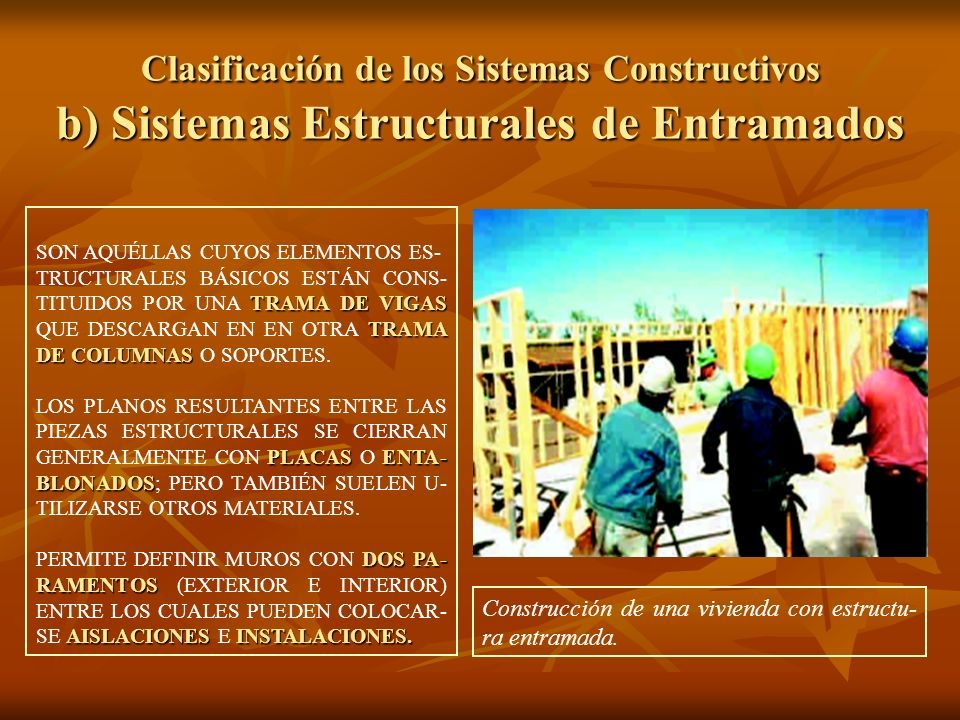

8 Clasificación de los Sistemas Constructivos b) Sistemas Estructurales de Entramados SON AQUÉLLAS CUYOS ELEMENTOS ES- TRAMA DE VIGAS TRAMA DE COLUMNAS TRUCTURALES BÁSICOS ESTÁN CONS- TITUIDOS POR UNA TRAMA DE VIGAS QUE DESCARGAN EN EN OTRA TRAMA DE COLUMNAS O SOPORTES. PLACAS ENTA- BLONADOS LOS PLANOS RESULTANTES ENTRE LAS PIEZAS ESTRUCTURALES SE CIERRAN GENERALMENTE CON PLACAS O ENTA- BLONADOS; PERO TAMBIÉN SUELEN U- TILIZARSE OTROS MATERIALES. DOS PA- RAMENTOS AISLACIONES INSTALACIONES. PERMITE DEFINIR MUROS CON DOS PA- RAMENTOS (EXTERIOR E INTERIOR) ENTRE LOS CUALES PUEDEN COLOCAR- SE AISLACIONES E INSTALACIONES. Construcción de una vivienda con estructu- ra entramada.

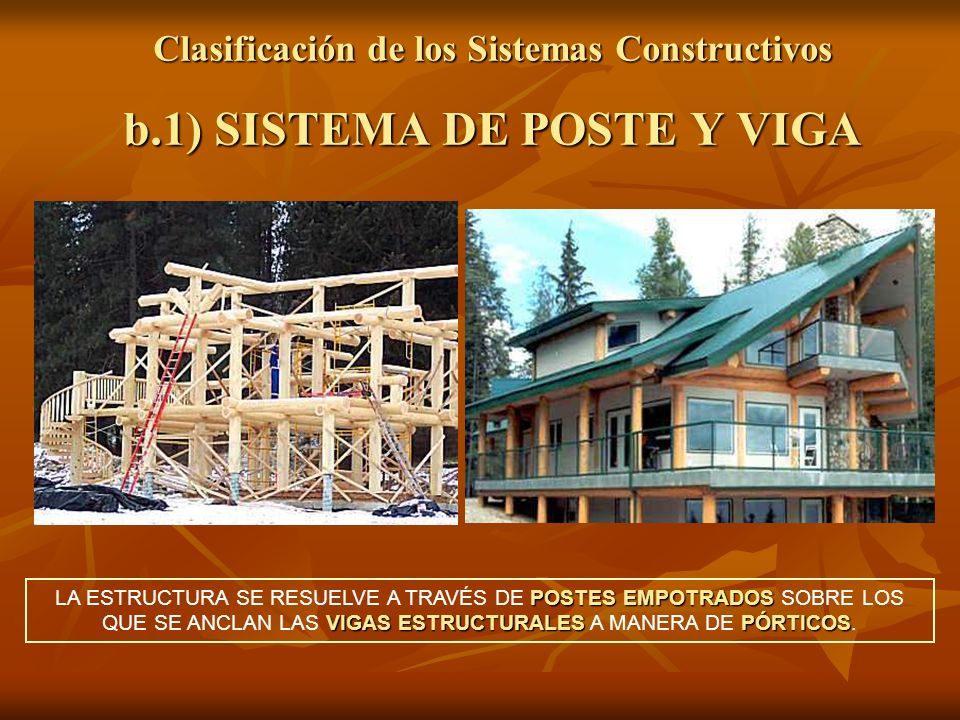

9 Clasificación de los Sistemas Constructivos b.1) SISTEMA DE POSTE Y VIGA POSTES EMPOTRADOS VIGAS ESTRUCTURALESPÓRTICOS LA ESTRUCTURA SE RESUELVE A TRAVÉS DE POSTES EMPOTRADOS SOBRE LOS QUE SE ANCLAN LAS VIGAS ESTRUCTURALES A MANERA DE PÓRTICOS.

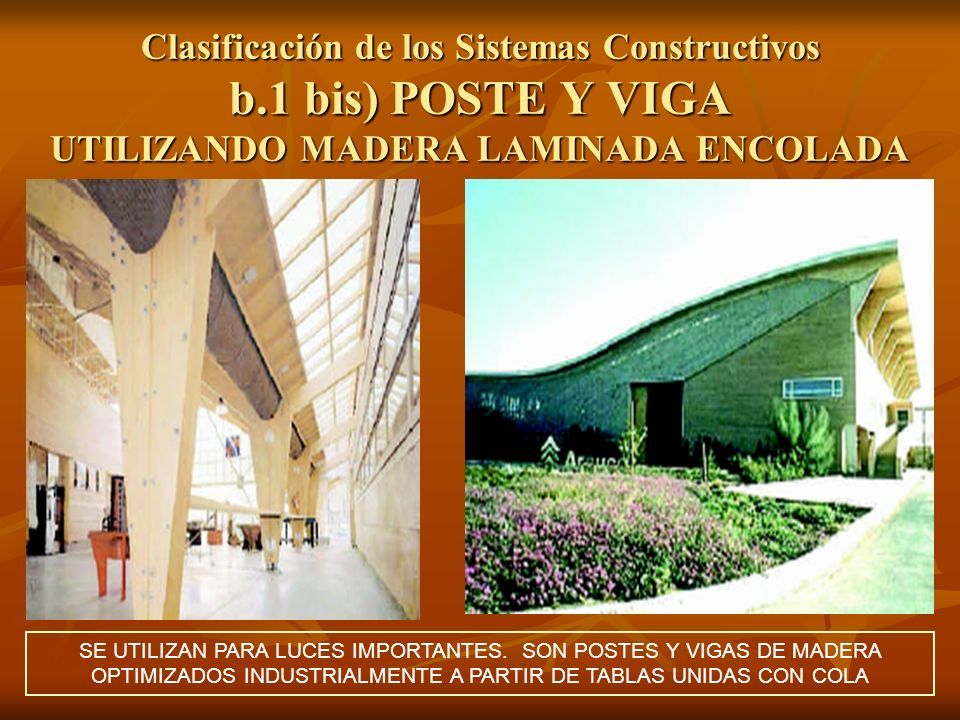

10 Clasificación de los Sistemas Constructivos b.1 bis) POSTE Y VIGA UTILIZANDO MADERA LAMINADA ENCOLADA SE UTILIZAN PARA LUCES IMPORTANTES. SON POSTES Y VIGAS DE MADERA OPTIMIZADOS INDUSTRIALMENTE A PARTIR DE TABLAS UNIDAS CON COLA

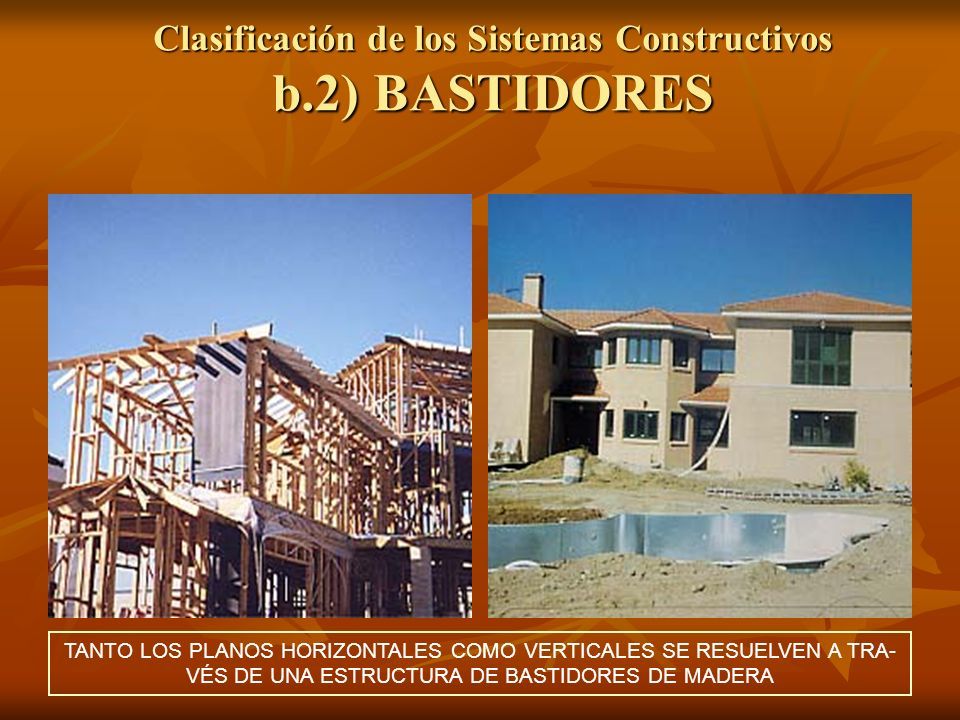

11 Clasificación de los Sistemas Constructivos b.2) BASTIDORES TANTO LOS PLANOS HORIZONTALES COMO VERTICALES SE RESUELVEN A TRA- VÉS DE UNA ESTRUCTURA DE BASTIDORES DE MADERA

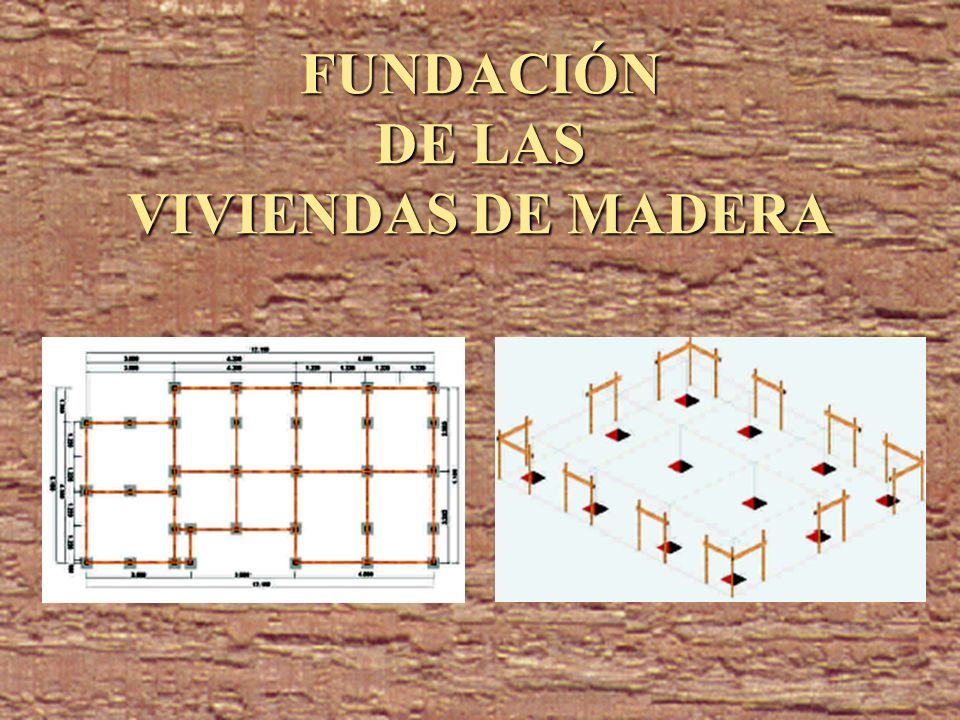

12 FUNDACIÓN DE LAS VIVIENDAS DE MADERA

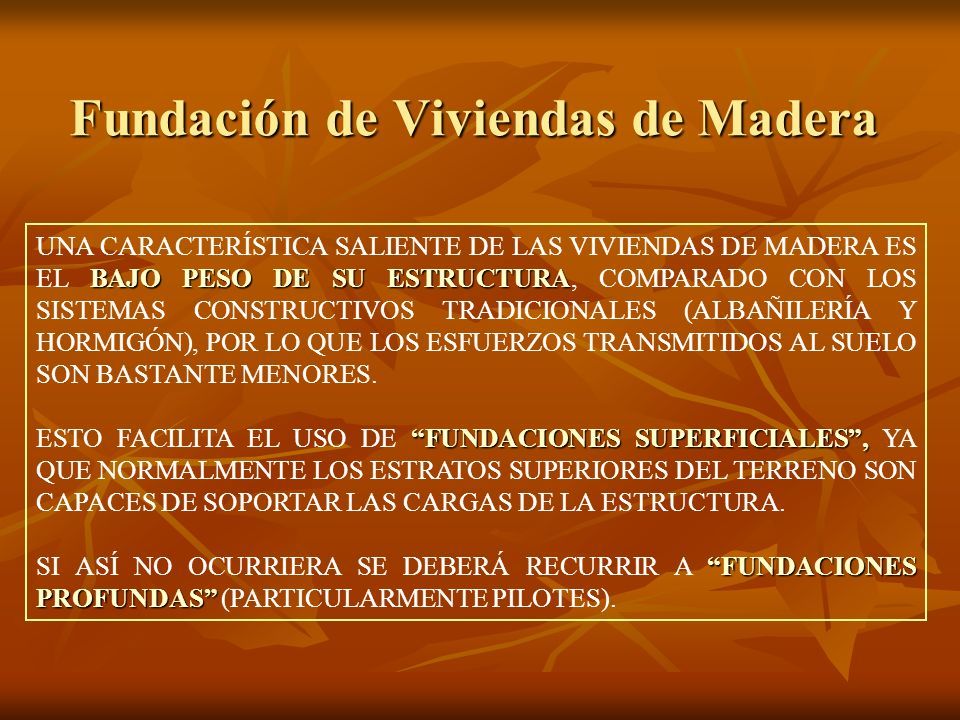

13 Fundación de Viviendas de Madera BAJO PESO DE SU ESTRUCTURA UNA CARACTERÍSTICA SALIENTE DE LAS VIVIENDAS DE MADERA ES EL BAJO PESO DE SU ESTRUCTURA, COMPARADO CON LOS SISTEMAS CONSTRUCTIVOS TRADICIONALES (ALBAÑILERÍA Y HORMIGÓN), POR LO QUE LOS ESFUERZOS TRANSMITIDOS AL SUELO SON BASTANTE MENORES. “FUNDACIONES SUPERFICIALES”, ESTO FACILITA EL USO DE “FUNDACIONES SUPERFICIALES”, YA QUE NORMALMENTE LOS ESTRATOS SUPERIORES DEL TERRENO SON CAPACES DE SOPORTAR LAS CARGAS DE LA ESTRUCTURA. “FUNDACIONES PROFUNDAS” SI ASÍ NO OCURRIERA SE DEBERÁ RECURRIR A “FUNDACIONES PROFUNDAS” (PARTICULARMENTE PILOTES).

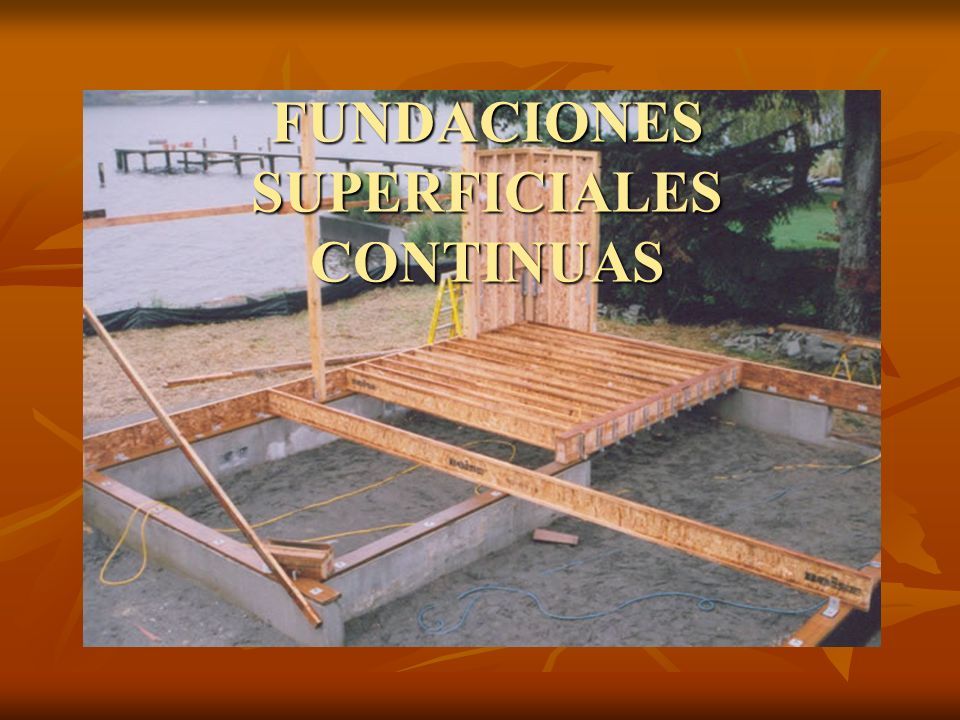

14 FUNDACIONES SUPERFICIALES CONTINUAS

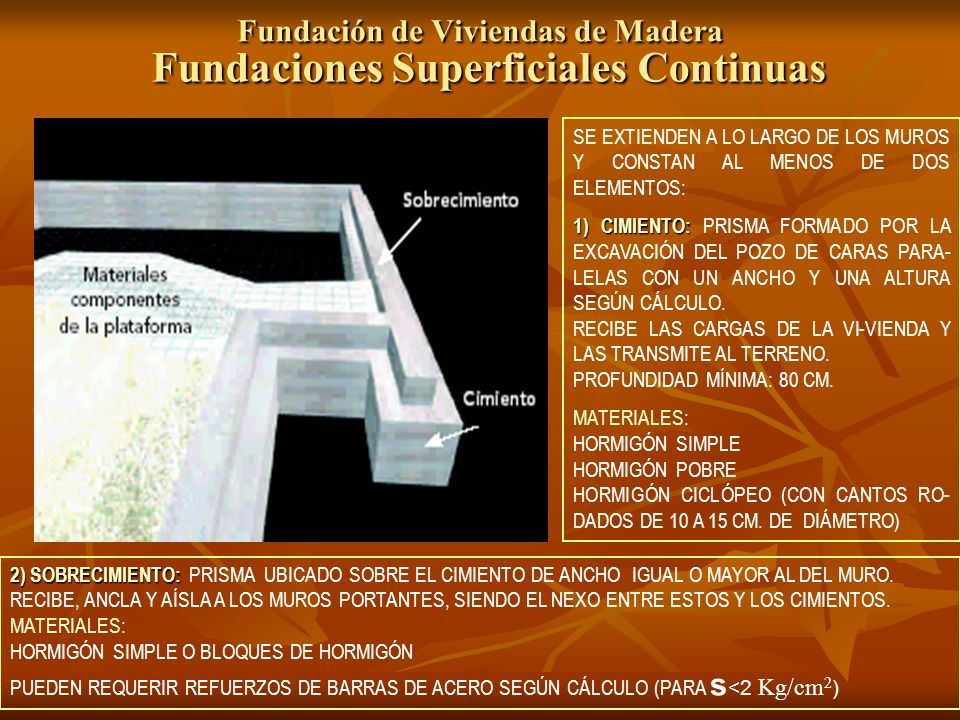

15 Fundación de Viviendas de Madera Fundaciones Superficiales Continuas SE EXTIENDEN A LO LARGO DE LOS MUROS Y CONSTAN AL MENOS DE DOS ELEMENTOS: 1) CIMIENTO: 1) CIMIENTO: PRISMA FORMADO POR LA EXCAVACIÓN DEL POZO DE CARAS PARA- LELAS CON UN ANCHO Y UNA ALTURA SEGÚN CÁLCULO. RECIBE LAS CARGAS DE LA VI-VIENDA Y LAS TRANSMITE AL TERRENO. PROFUNDIDAD MÍNIMA: 80 CM. MATERIALES: HORMIGÓN SIMPLE HORMIGÓN POBRE HORMIGÓN CICLÓPEO (CON CANTOS RO- DADOS DE 10 A 15 CM. DE DIÁMETRO) 2) SOBRECIMIENTO: 2) SOBRECIMIENTO: PRISMA UBICADO SOBRE EL CIMIENTO DE ANCHO IGUAL O MAYOR AL DEL MURO. RECIBE, ANCLA Y AÍSLA A LOS MUROS PORTANTES, SIENDO EL NEXO ENTRE ESTOS Y LOS CIMIENTOS. MATERIALES: HORMIGÓN SIMPLE O BLOQUES DE HORMIGÓN PUEDEN REQUERIR REFUERZOS DE BARRAS DE ACERO SEGÚN CÁLCULO (PARA s <2 Kg/cm 2 )

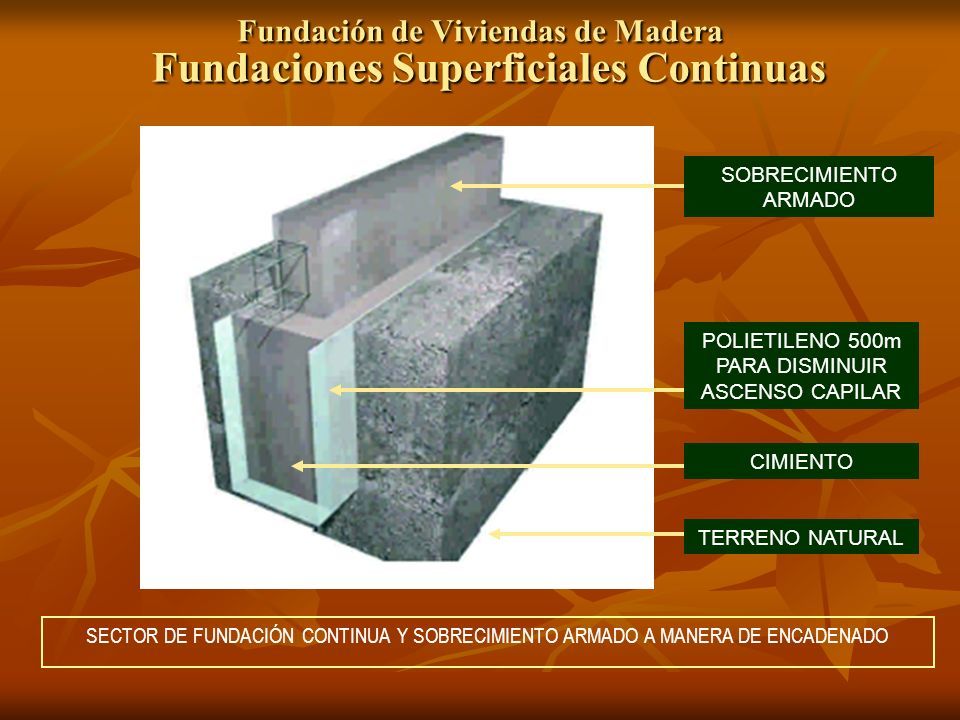

16 Fundación de Viviendas de Madera Fundaciones Superficiales Continuas SECTOR DE FUNDACIÓN CONTINUA Y SOBRECIMIENTO ARMADO A MANERA DE ENCADENADO TERRENO NATURAL CIMIENTO SOBRECIMIENTO ARMADO POLIETILENO 500m PARA DISMINUIR ASCENSO CAPILAR

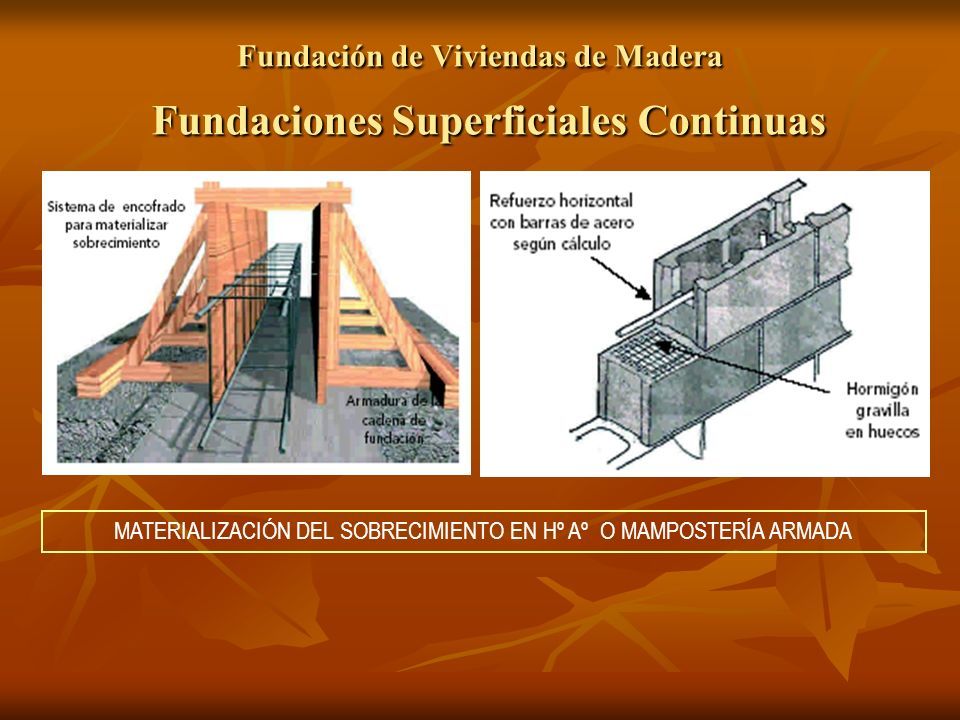

17 Fundación de Viviendas de Madera Fundaciones Superficiales Continuas MATERIALIZACIÓN DEL SOBRECIMIENTO EN Hº Aº O MAMPOSTERÍA ARMADA

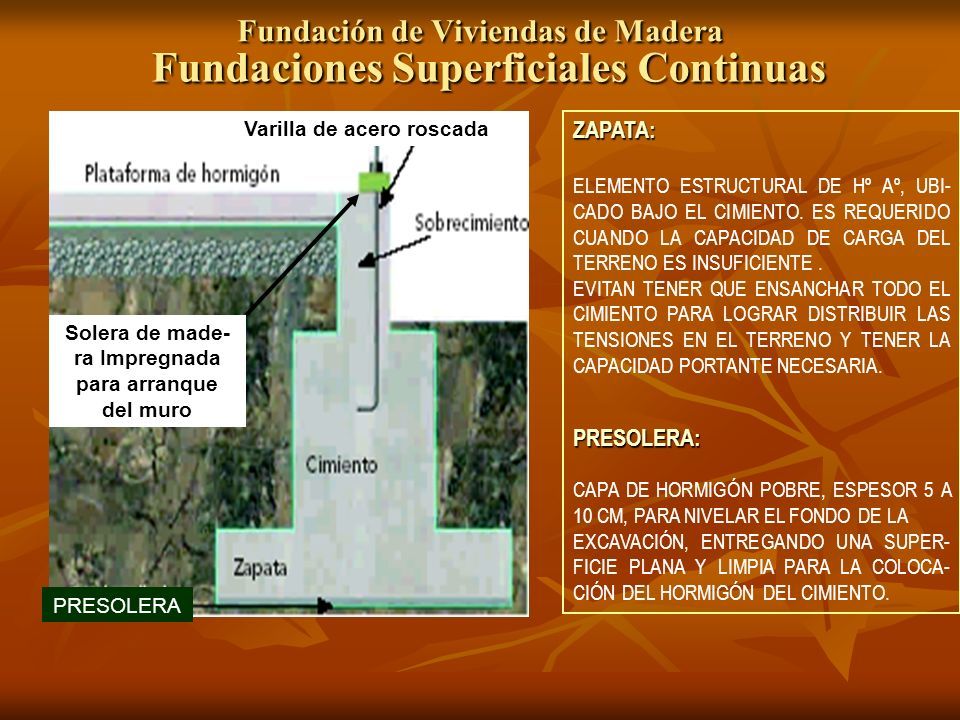

18 Fundación de Viviendas de Madera Fundaciones Superficiales Continuas ZAPATA: ELEMENTO ESTRUCTURAL DE Hº Aº, UBI- CADO BAJO EL CIMIENTO. ES REQUERIDO CUANDO LA CAPACIDAD DE CARGA DEL TERRENO ES INSUFICIENTE. EVITAN TENER QUE ENSANCHAR TODO EL CIMIENTO PARA LOGRAR DISTRIBUIR LAS TENSIONES EN EL TERRENO Y TENER LA CAPACIDAD PORTANTE NECESARIA.PRESOLERA: CAPA DE HORMIGÓN POBRE, ESPESOR 5 A 10 CM, PARA NIVELAR EL FONDO DE LA EXCAVACIÓN, ENTREGANDO UNA SUPER- FICIE PLANA Y LIMPIA PARA LA COLOCA- CIÓN DEL HORMIGÓN DEL CIMIENTO. PRESOLERA Varilla de acero roscada Solera de made- ra Impregnada para arranque del muro

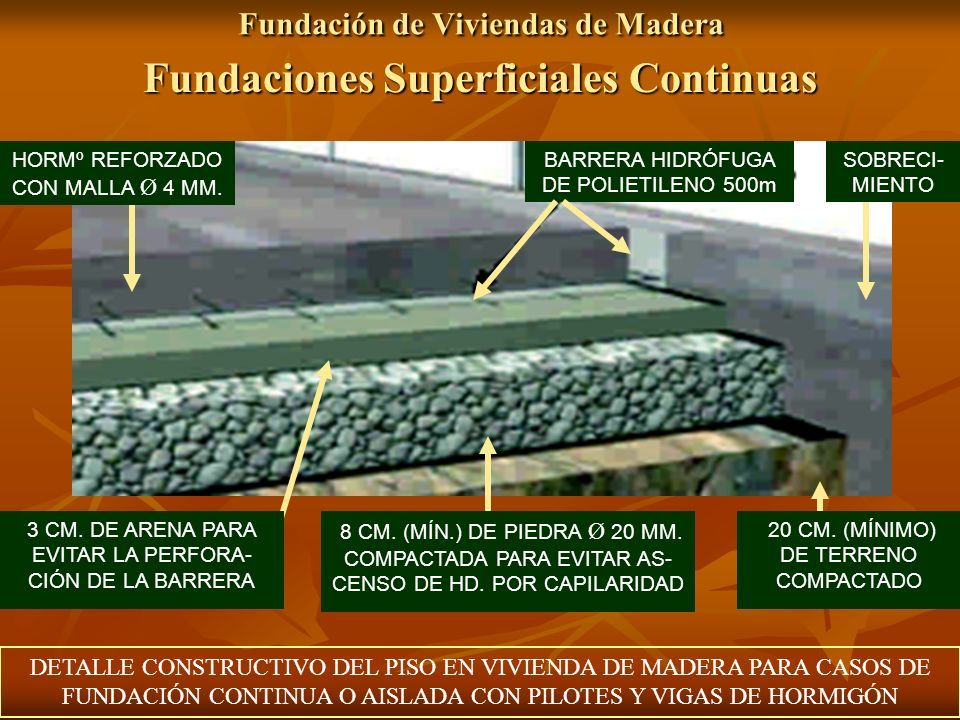

19 Fundación de Viviendas de Madera Fundaciones Superficiales Continuas DETALLE CONSTRUCTIVO DEL PISO EN VIVIENDA DE MADERA PARA CASOS DE FUNDACIÓN CONTINUA O AISLADA CON PILOTES Y VIGAS DE HORMIGÓN BARRERA HIDRÓFUGA DE POLIETILENO 500m SOBRECI- MIENTO 20 CM. (MÍNIMO) DE TERRENO COMPACTADO 8 CM. (MÍN.) DE PIEDRA Ø 20 MM. COMPACTADA PARA EVITAR AS- CENSO DE HD. POR CAPILARIDAD 3 CM. DE ARENA PARA EVITAR LA PERFORA- CIÓN DE LA BARRERA HORMº REFORZADO CON MALLA Ø 4 MM.

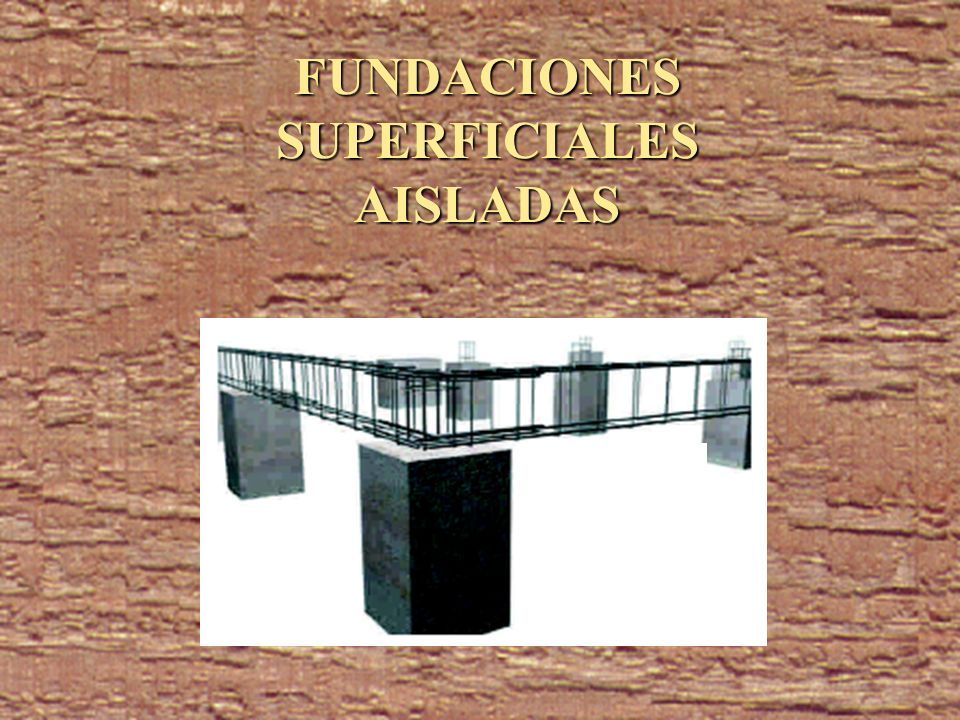

20 FUNDACIONES SUPERFICIALES AISLADAS

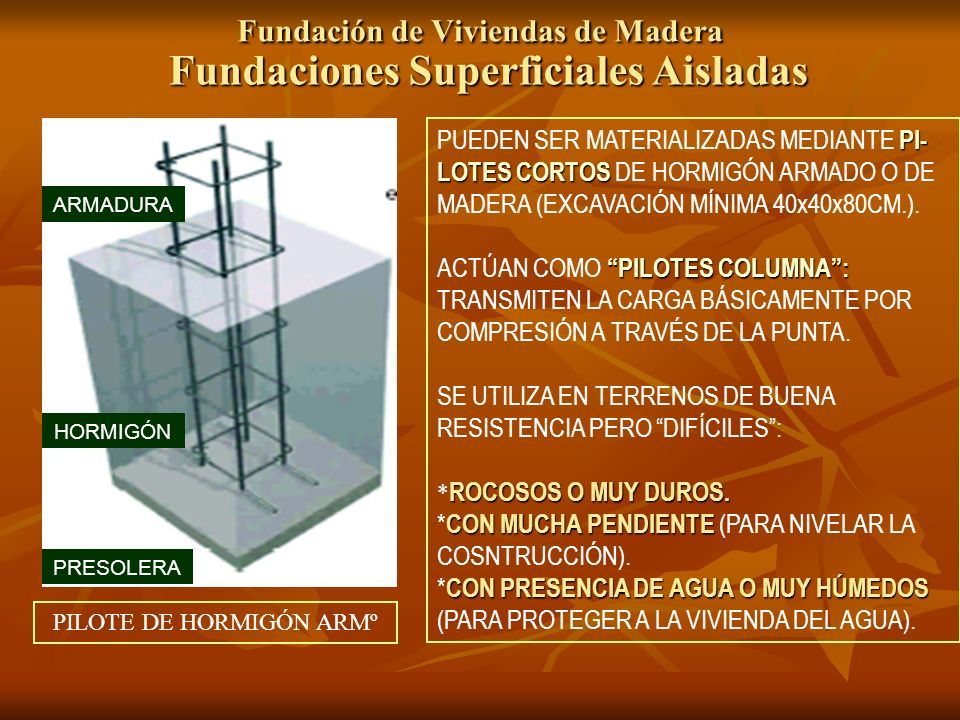

21 Fundación de Viviendas de Madera Fundaciones Superficiales Aisladas PI- LOTES CORTOS PUEDEN SER MATERIALIZADAS MEDIANTE PI- LOTES CORTOS DE HORMIGÓN ARMADO O DE MADERA (EXCAVACIÓN MÍNIMA 40x40x80CM.). “PILOTES COLUMNA”: ACTÚAN COMO “PILOTES COLUMNA”: TRANSMITEN LA CARGA BÁSICAMENTE POR COMPRESIÓN A TRAVÉS DE LA PUNTA. SE UTILIZA EN TERRENOS DE BUENA RESISTENCIA PERO “DIFÍCILES”: ROCOSOS O MUY DUROS. * ROCOSOS O MUY DUROS. CON MUCHA PENDIENTE * CON MUCHA PENDIENTE (PARA NIVELAR LA COSNTRUCCIÓN). CON PRESENCIA DE AGUA O MUY HÚMEDOS * CON PRESENCIA DE AGUA O MUY HÚMEDOS (PARA PROTEGER A LA VIVIENDA DEL AGUA). PRESOLERA HORMIGÓN ARMADURA PILOTE DE HORMIGÓN ARMº

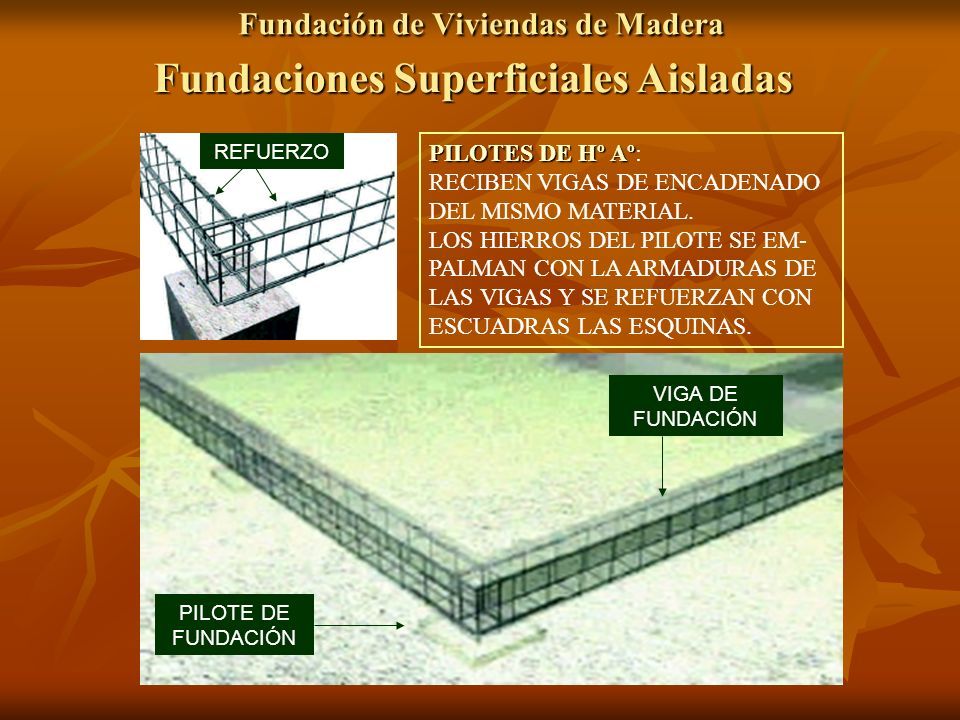

22 Fundación de Viviendas de Madera Fundaciones Superficiales Aisladas PILOTES DE Hº Aº PILOTES DE Hº Aº: RECIBEN VIGAS DE ENCADENADO DEL MISMO MATERIAL. LOS HIERROS DEL PILOTE SE EM- PALMAN CON LA ARMADURAS DE LAS VIGAS Y SE REFUERZAN CON ESCUADRAS LAS ESQUINAS. VIGA DE FUNDACIÓN PILOTE DE FUNDACIÓN REFUERZO

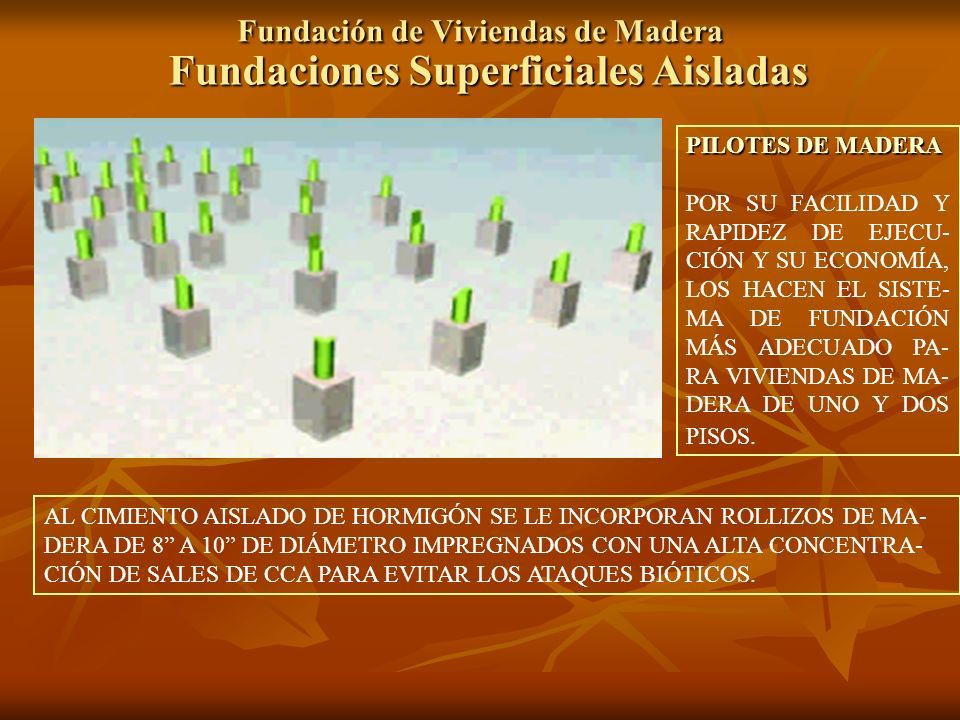

23 Fundación de Viviendas de Madera Fundaciones Superficiales Aisladas PILOTES DE MADERA POR SU FACILIDAD Y RAPIDEZ DE EJECU- CIÓN Y SU ECONOMÍA, LOS HACEN EL SISTE- MA DE FUNDACIÓN MÁS ADECUADO PA- RA VIVIENDAS DE MA- DERA DE UNO Y DOS PISOS. AL CIMIENTO AISLADO DE HORMIGÓN SE LE INCORPORAN ROLLIZOS DE MA- DERA DE 8” A 10” DE DIÁMETRO IMPREGNADOS CON UNA ALTA CONCENTRA- CIÓN DE SALES DE CCA PARA EVITAR LOS ATAQUES BIÓTICOS.

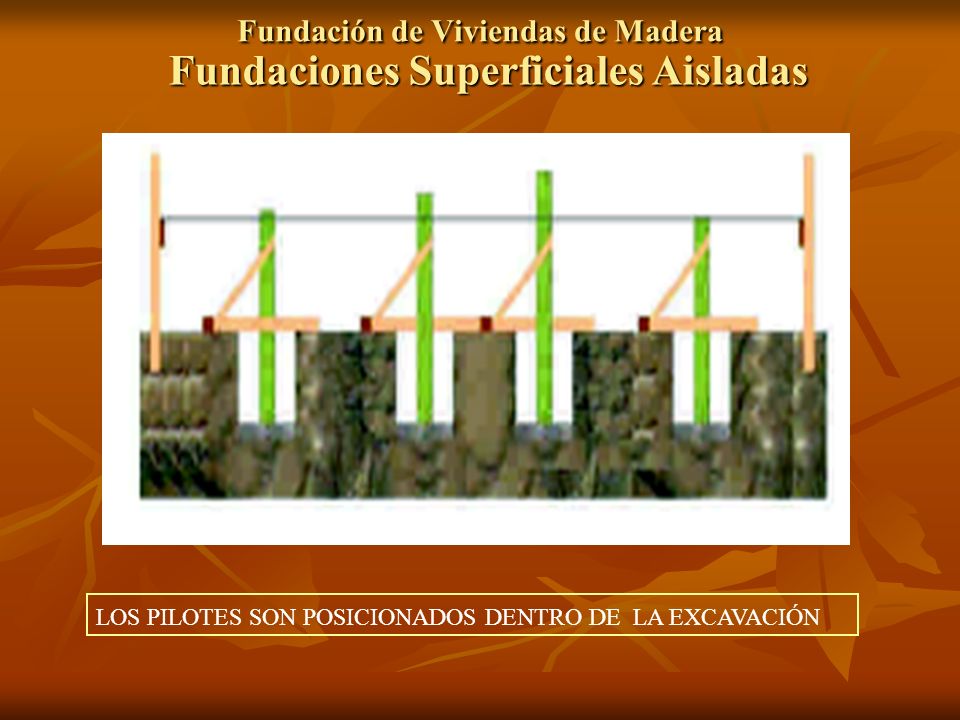

24 Fundación de Viviendas de Madera Fundaciones Superficiales Aisladas LOS PILOTES SON POSICIONADOS DENTRO DE LA EXCAVACIÓN

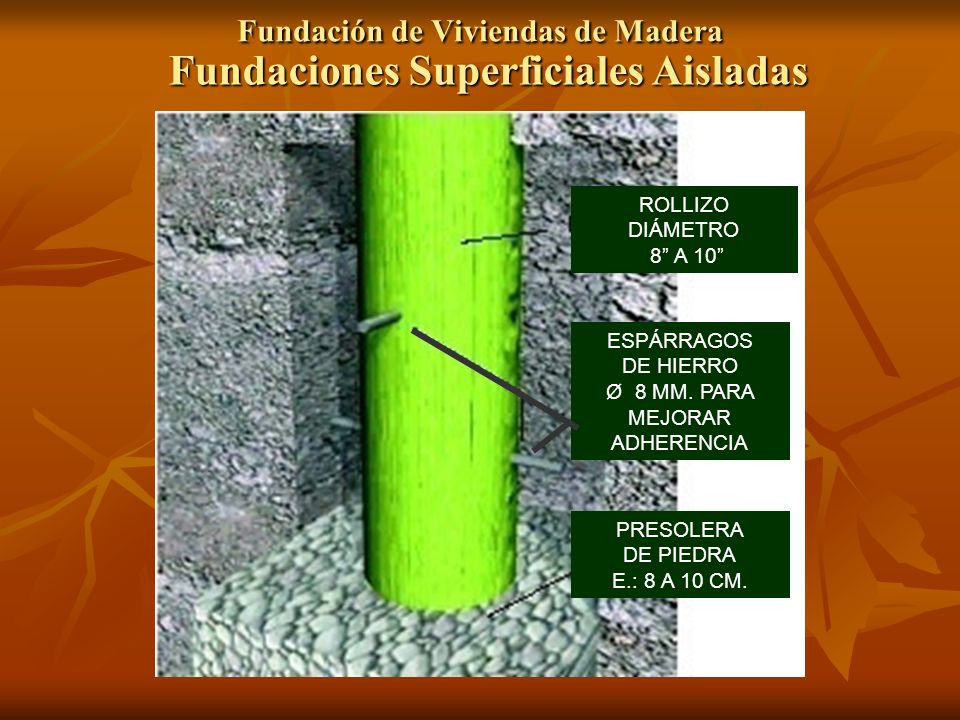

25 Fundación de Viviendas de Madera Fundaciones Superficiales Aisladas ROLLIZO DIÁMETRO 8” A 10” ESPÁRRAGOS DE HIERRO Ø 8 MM. PARA MEJORAR ADHERENCIA PRESOLERA DE PIEDRA E.: 8 A 10 CM.

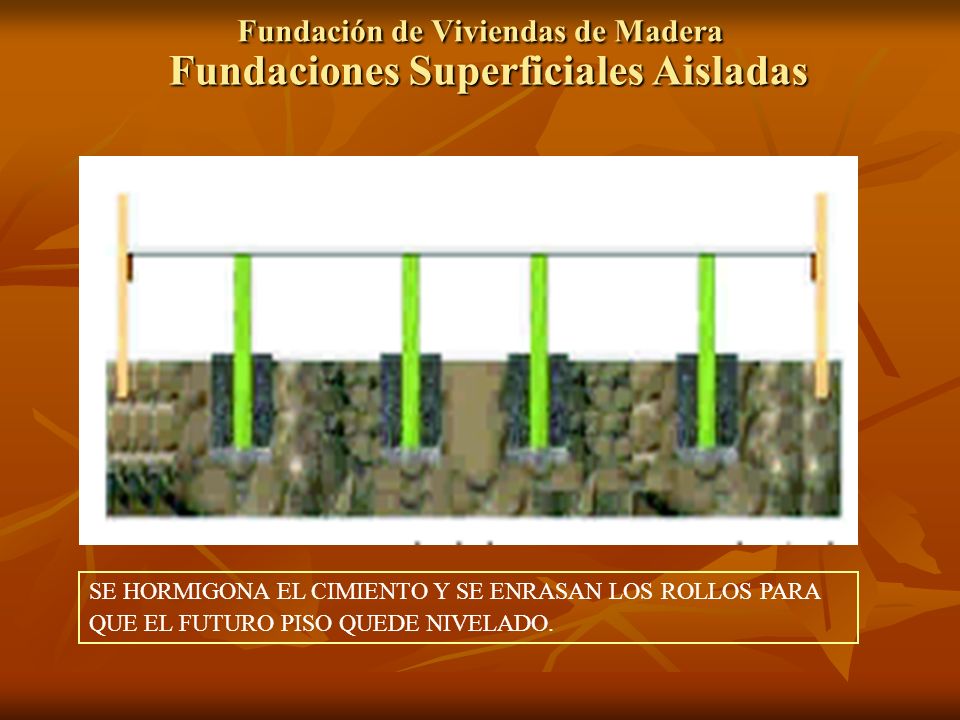

26 Fundación de Viviendas de Madera Fundaciones Superficiales Aisladas SE HORMIGONA EL CIMIENTO Y SE ENRASAN LOS ROLLOS PARA QUE EL FUTURO PISO QUEDE NIVELADO.

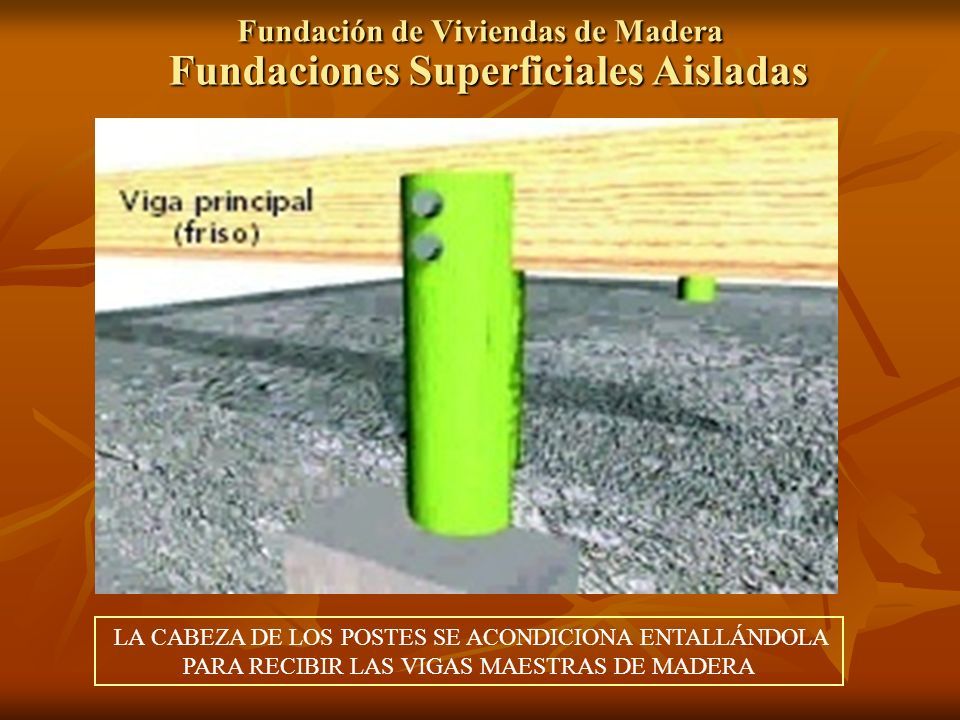

27 Fundación de Viviendas de Madera Fundaciones Superficiales Aisladas LA CABEZA DE LOS POSTES SE ACONDICIONA ENTALLÁNDOLA PARA RECIBIR LAS VIGAS MAESTRAS DE MADERA

28 Fundación de Viviendas de Madera Fundaciones Superficiales Aisladas LOS PILOTES SE UNEN MEDIANTE VIGAS MAESTRAS PRINCIPALES (DIMENSIONADAS SEGÚN CÁLCULO)

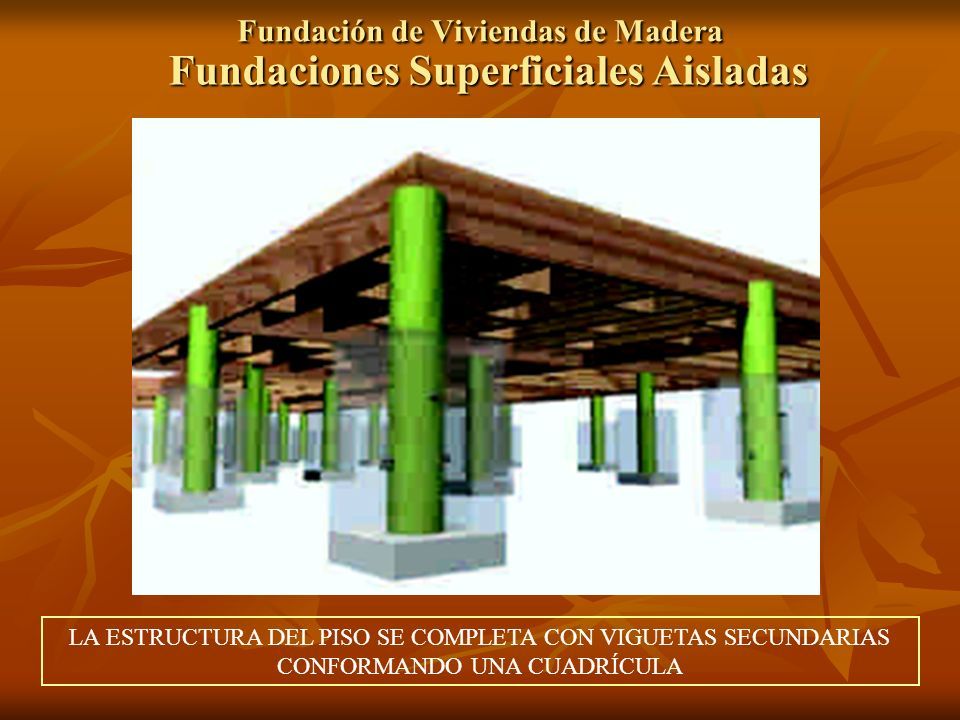

29 Fundación de Viviendas de Madera Fundaciones Superficiales Aisladas LA ESTRUCTURA DEL PISO SE COMPLETA CON VIGUETAS SECUNDARIAS CONFORMANDO UNA CUADRÍCULA

30 Fundación de Viviendas de Madera Fundaciones Superficiales Aisladas PARA COMPLETAR LA PLATAFORMA, SE REALIZA UN EMPLACADO CON UN ALGÚN TIPO DE TABLERO (PREFERENTEMENTE UN MULTILAMINADO) PARA LUEGO RECIBIR EL PISO Y EL ARRANQUE DE LOS MUROS.

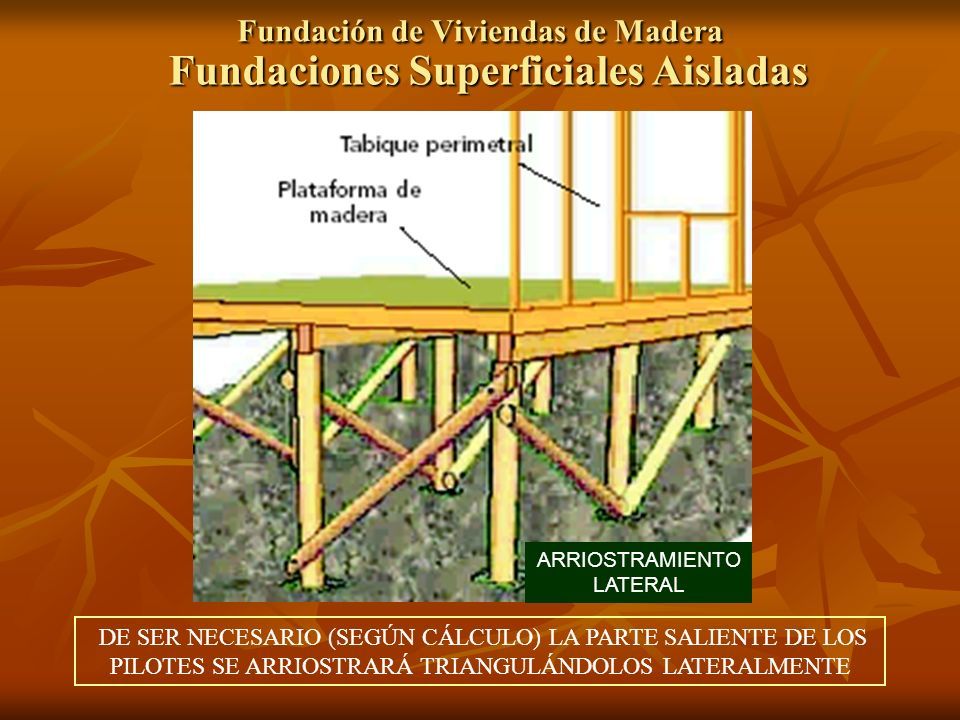

31 Fundación de Viviendas de Madera Fundaciones Superficiales Aisladas DE SER NECESARIO (SEGÚN CÁLCULO) LA PARTE SALIENTE DE LOS PILOTES SE ARRIOSTRARÁ TRIANGULÁNDOLOS LATERALMENTE ARRIOSTRAMIENTO LATERAL

32 FUNDACIONES PROFUNDAS

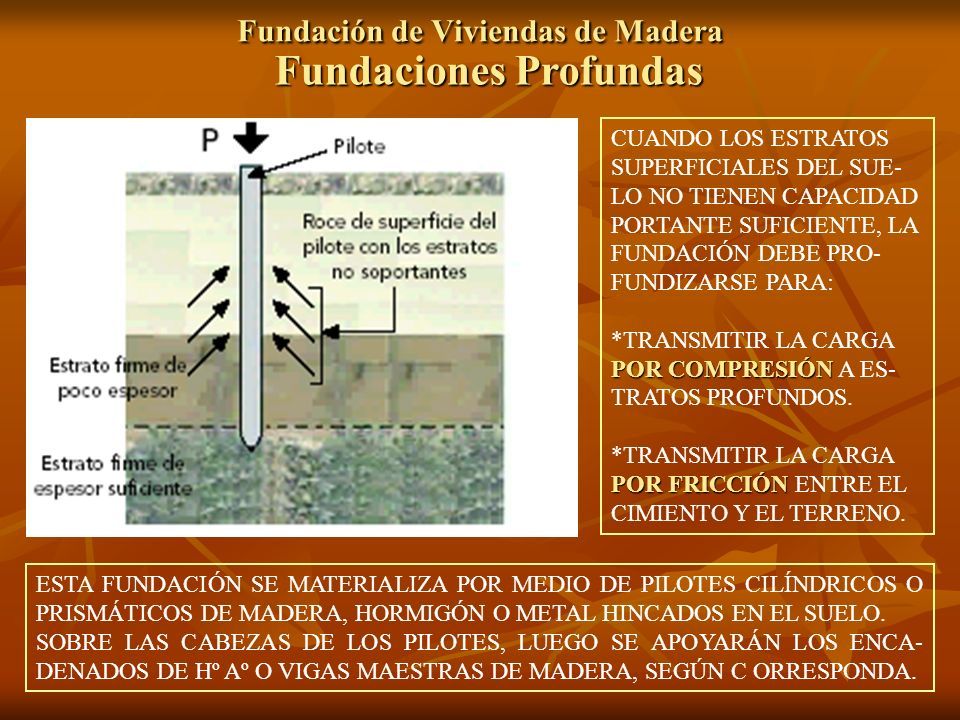

33 Fundación de Viviendas de Madera Fundaciones Profundas ESTA FUNDACIÓN SE MATERIALIZA POR MEDIO DE PILOTES CILÍNDRICOS O PRISMÁTICOS DE MADERA, HORMIGÓN O METAL HINCADOS EN EL SUELO. SOBRE LAS CABEZAS DE LOS PILOTES, LUEGO SE APOYARÁN LOS ENCA- DENADOS DE Hº Aº O VIGAS MAESTRAS DE MADERA, SEGÚN C ORRESPONDA. CUANDO LOS ESTRATOS SUPERFICIALES DEL SUE- LO NO TIENEN CAPACIDAD PORTANTE SUFICIENTE, LA FUNDACIÓN DEBE PRO- FUNDIZARSE PARA: POR COMPRESIÓN *TRANSMITIR LA CARGA POR COMPRESIÓN A ES- TRATOS PROFUNDOS. POR FRICCIÓN *TRANSMITIR LA CARGA POR FRICCIÓN ENTRE EL CIMIENTO Y EL TERRENO.

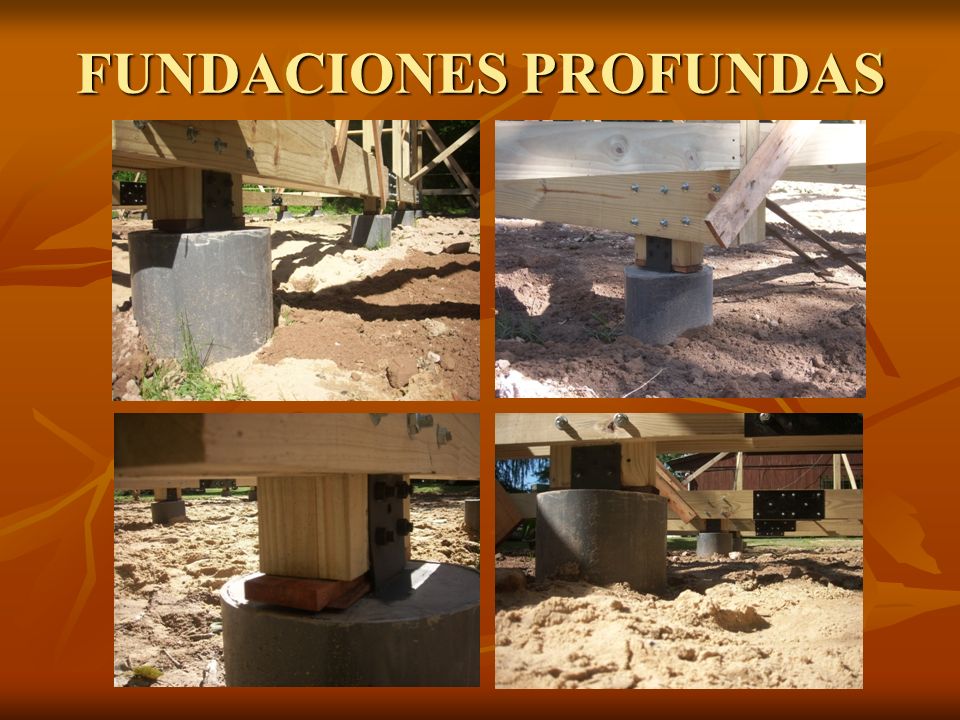

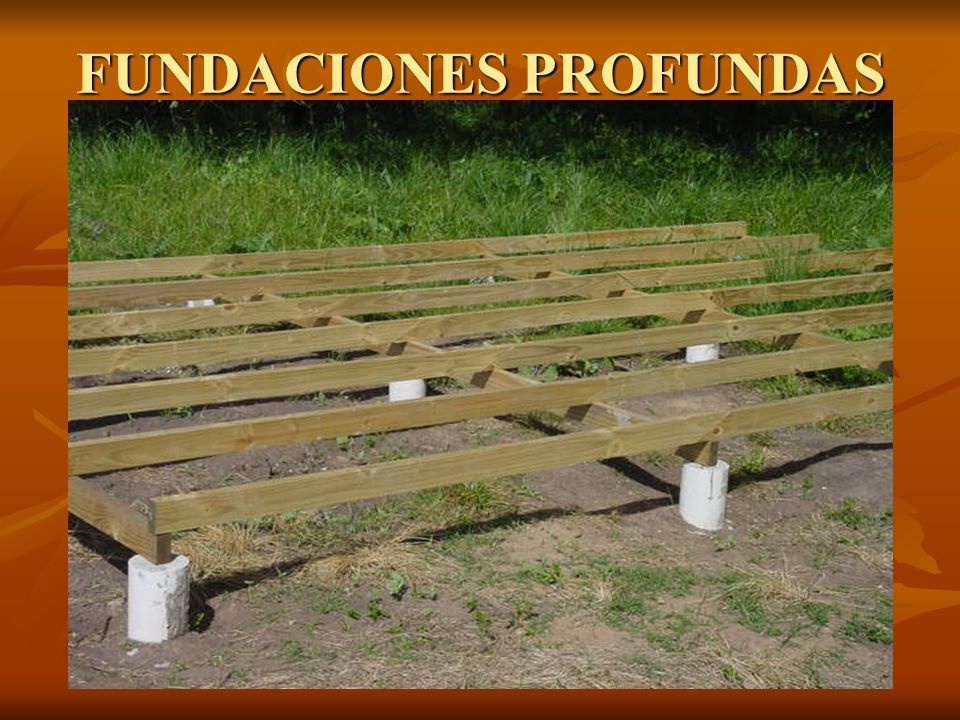

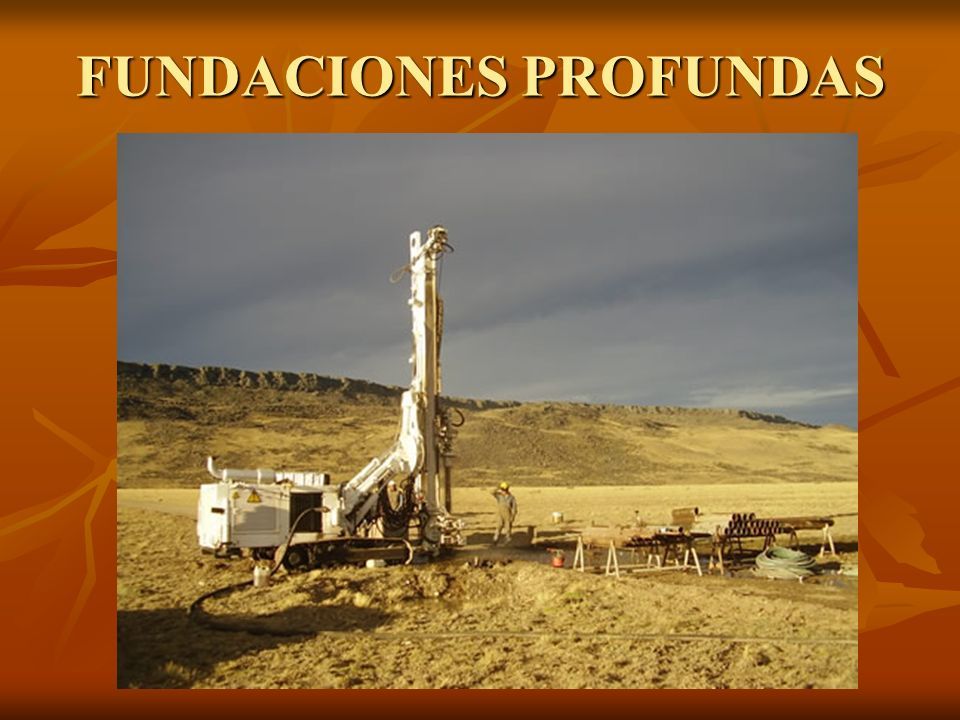

34 FUNDACIONES PROFUNDAS

35

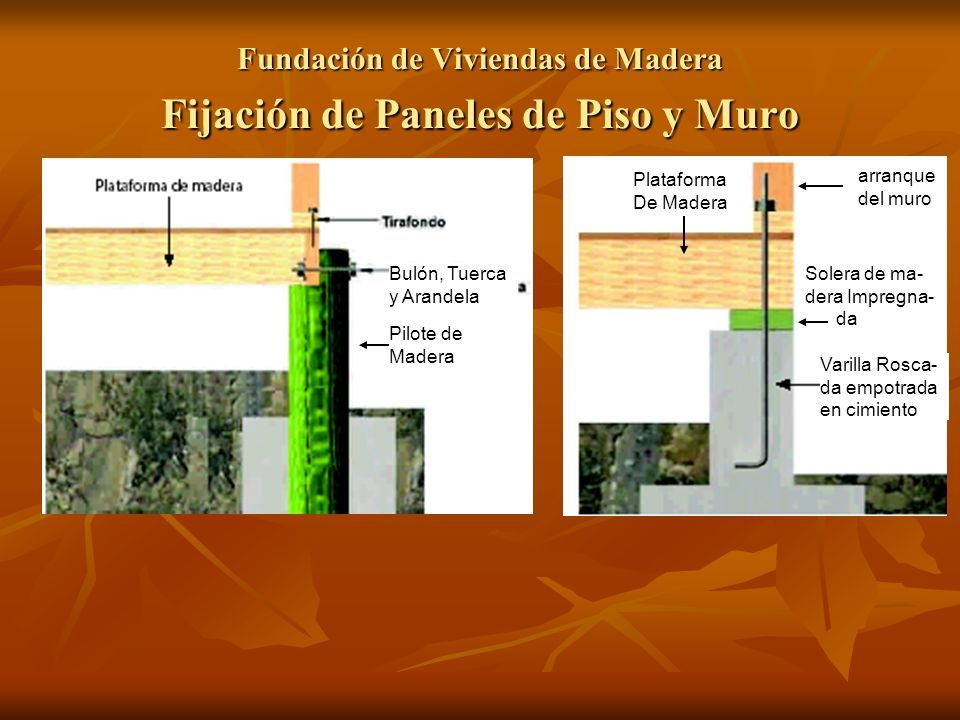

36 Fundación de Viviendas de Madera Fijación de Paneles de Piso y Muro Solera de ma- dera Impregna- da Varilla Rosca- da empotrada en cimiento arranque del muro Plataforma De Madera Pilote de Madera Bulón, Tuerca y Arandela

37 FIN DE LA PRESENTACIÓN CÁTEDRA DE CONSTRUCCIONES ARQUITECTOS SARKISSIAN – OLANO – MAZZITELLI FACULTAD DE ARQUITECTURA – UNIVERSIDAD DE MORÓN INTRODUCCIÓN Y CIMIENTOS © 2.012 VIVIENDAS DE MADERA
