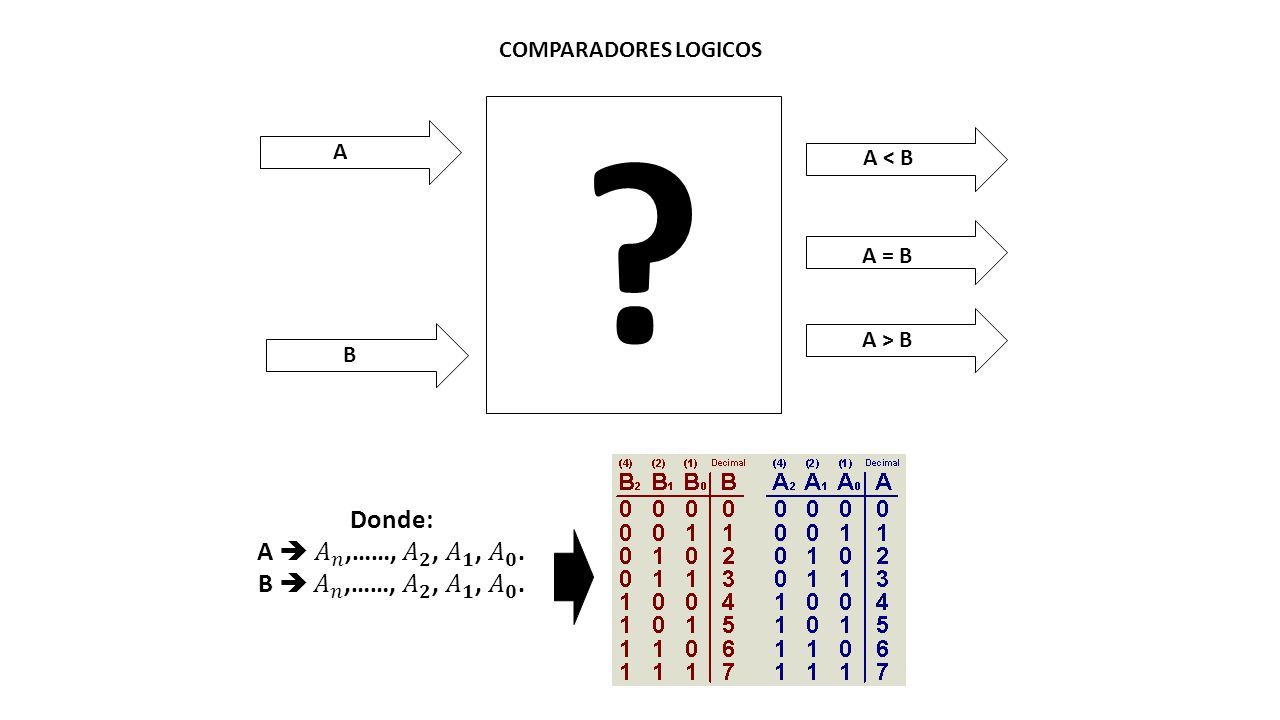

1 ? A < B A B A = B COMPARADORES LOGICOS A > B

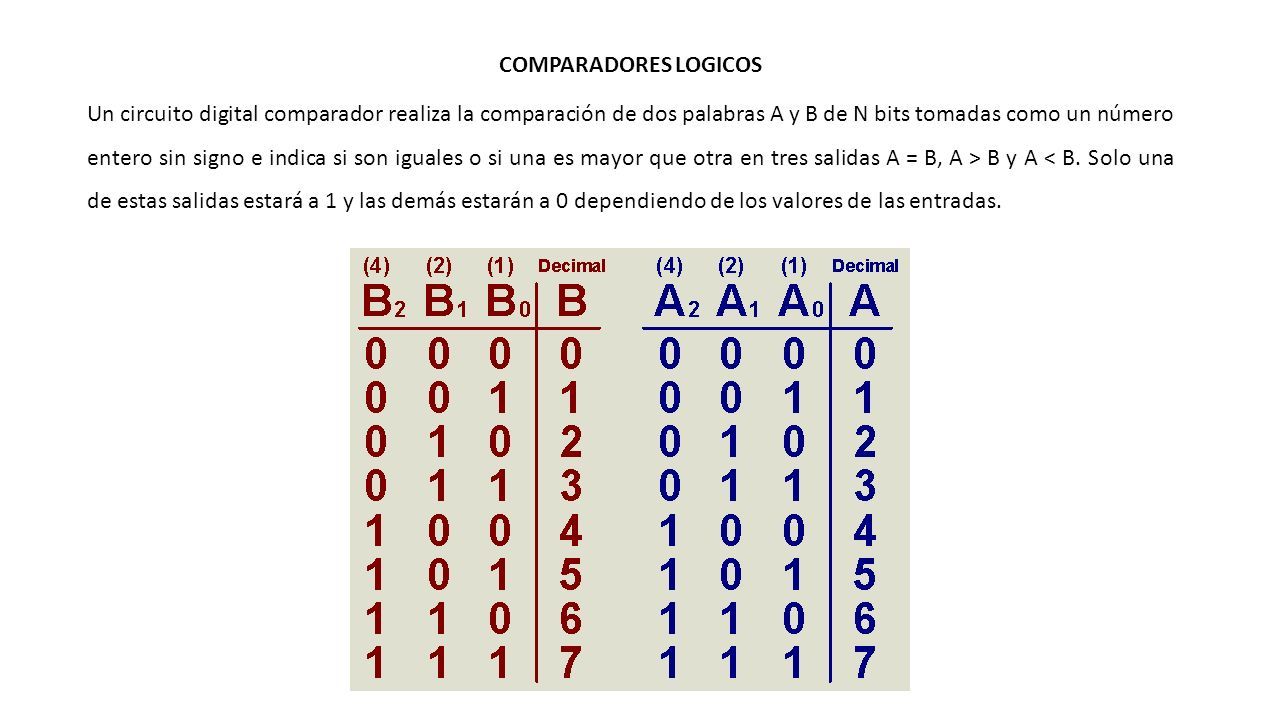

2 COMPARADORES LOGICOS Un circuito digital comparador realiza la comparación de dos palabras A y B de N bits tomadas como un número entero sin signo e indica si son iguales o si una es mayor que otra en tres salidas A = B, A > B y A < B. Solo una de estas salidas estará a 1 y las demás estarán a 0 dependiendo de los valores de las entradas.

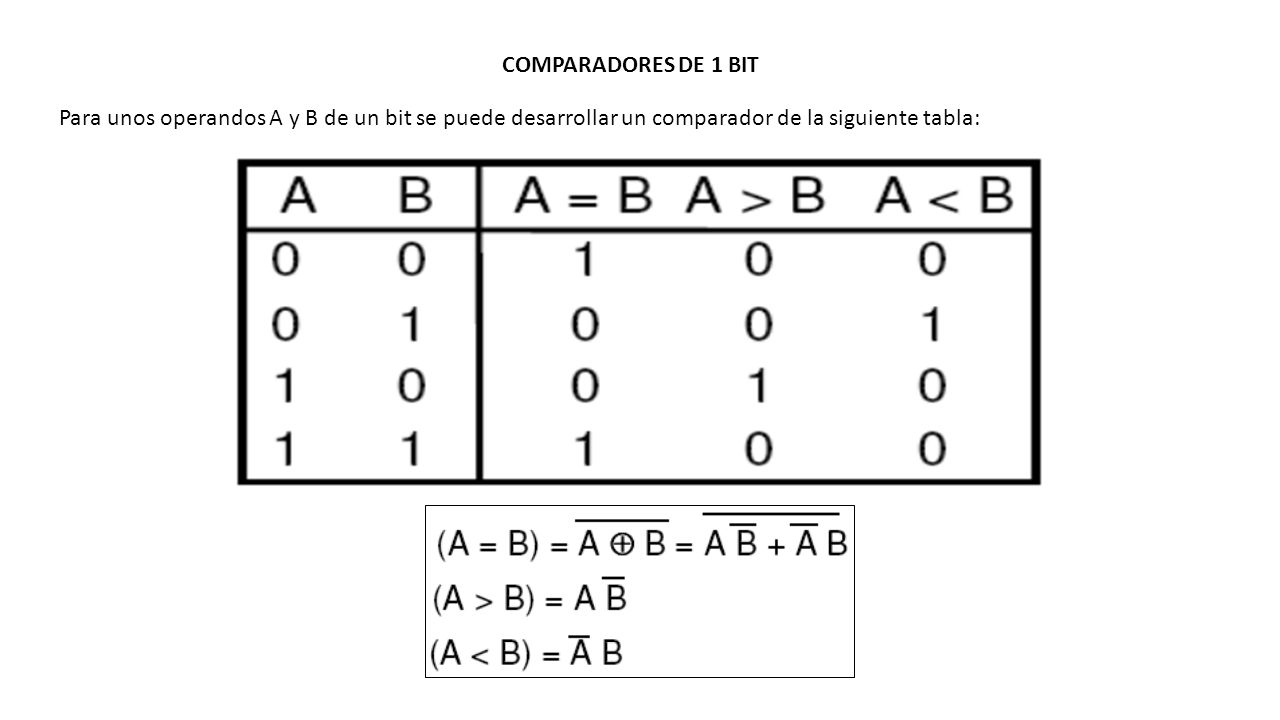

3 COMPARADORES DE 1 BIT Para unos operandos A y B de un bit se puede desarrollar un comparador de la siguiente tabla:

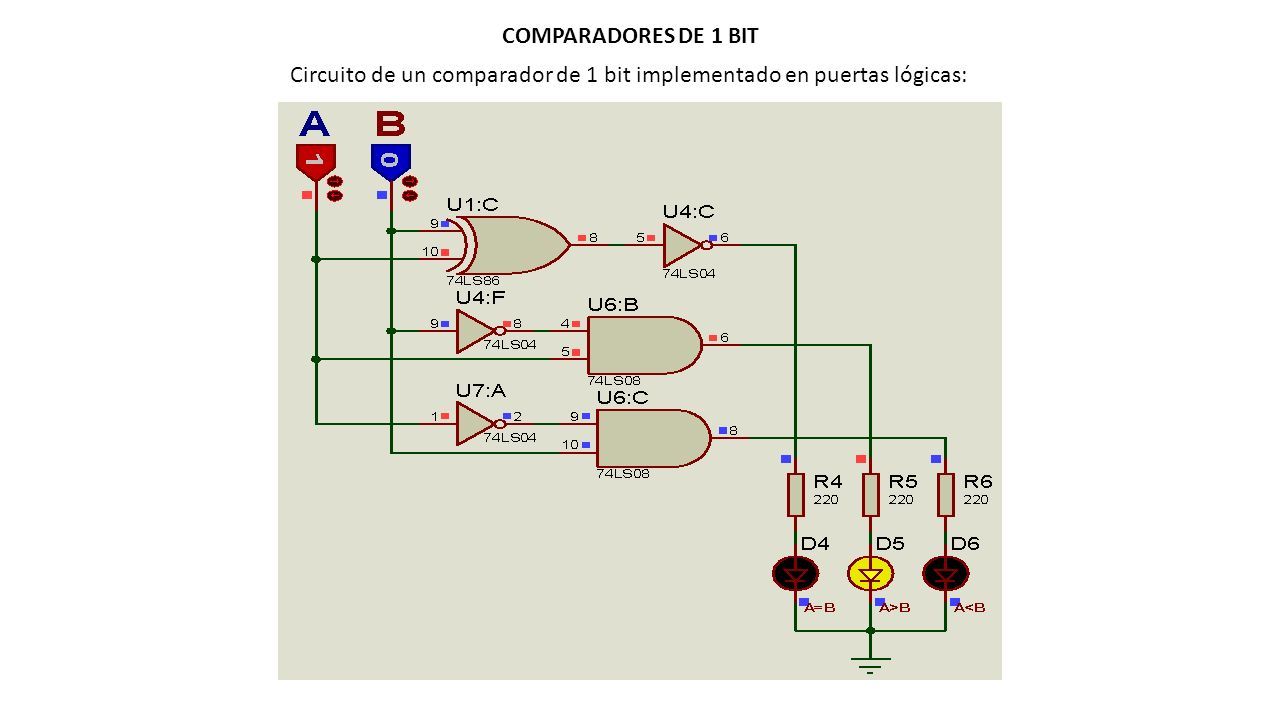

4 Circuito de un comparador de 1 bit implementado en puertas lógicas: COMPARADORES DE 1 BIT

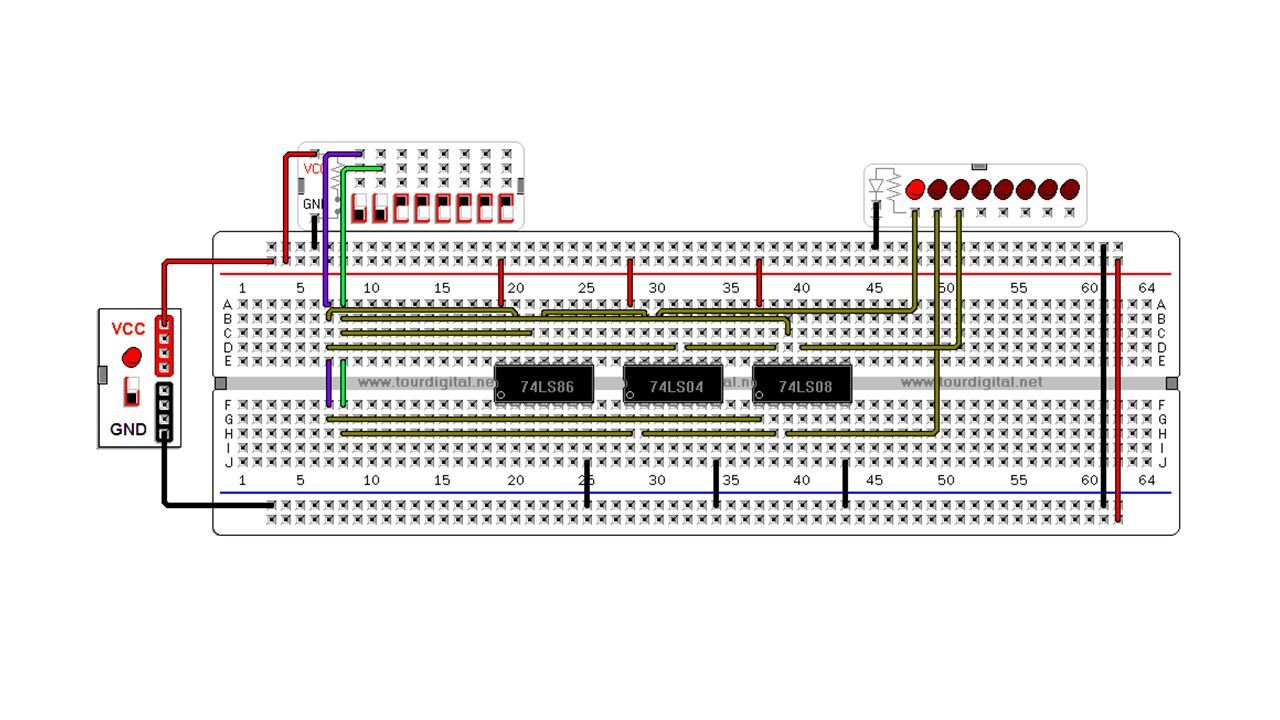

5

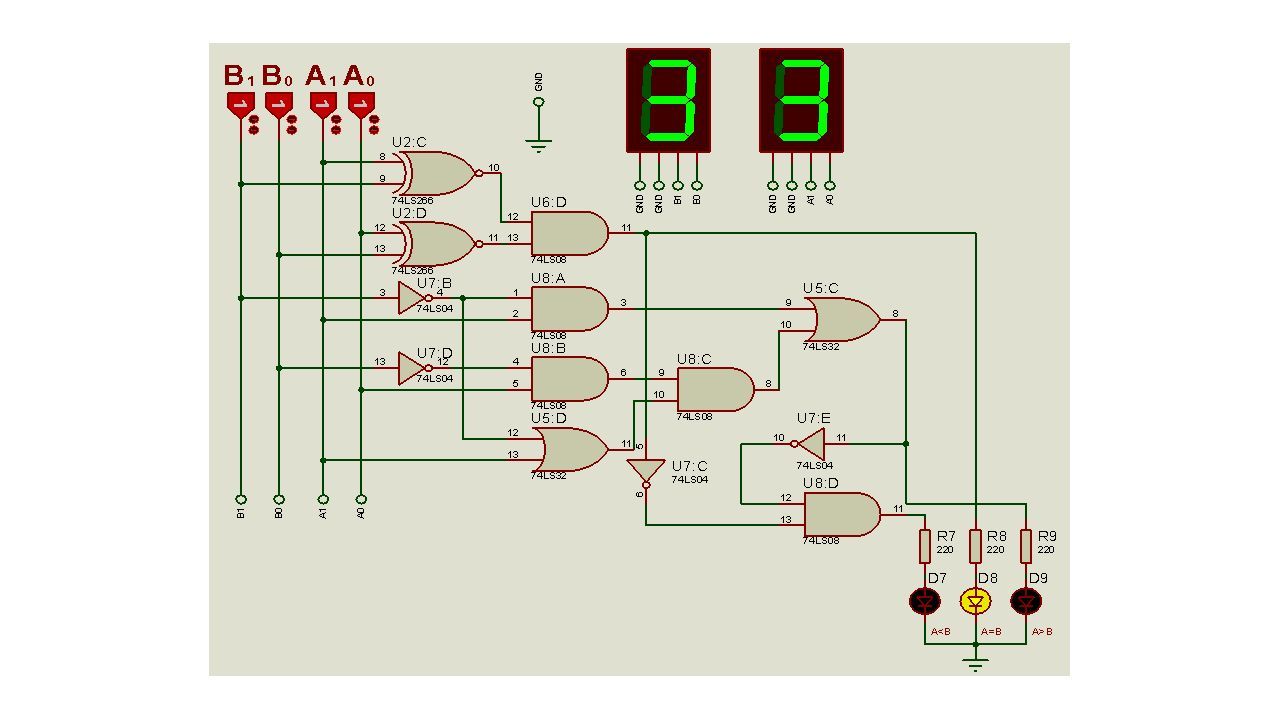

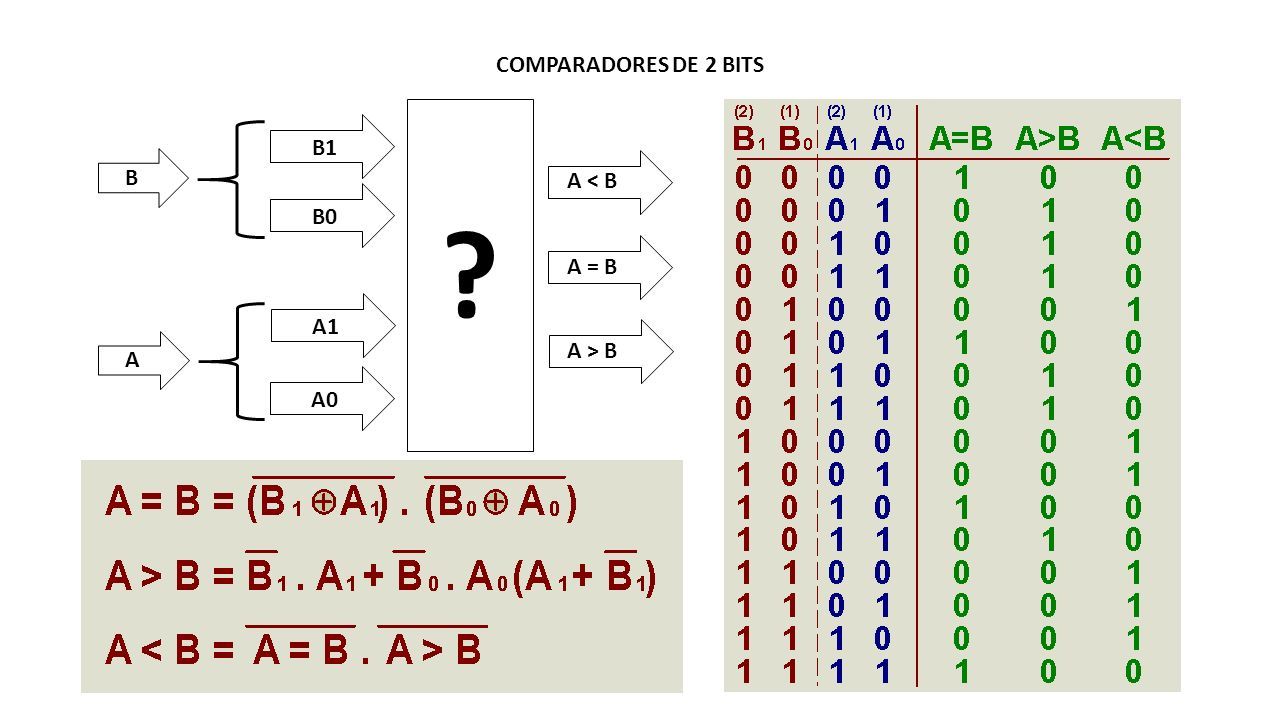

6 COMPARADORES DE 2 BITS ? A < B A A = B A > B A < B B1 A < B B0 A < B A1 A < B A0 B

7

8 ? A < B A B1 A < B B0 A < B A1 A < B A0 B COMPARADORES DE 2 BITS Resolver;

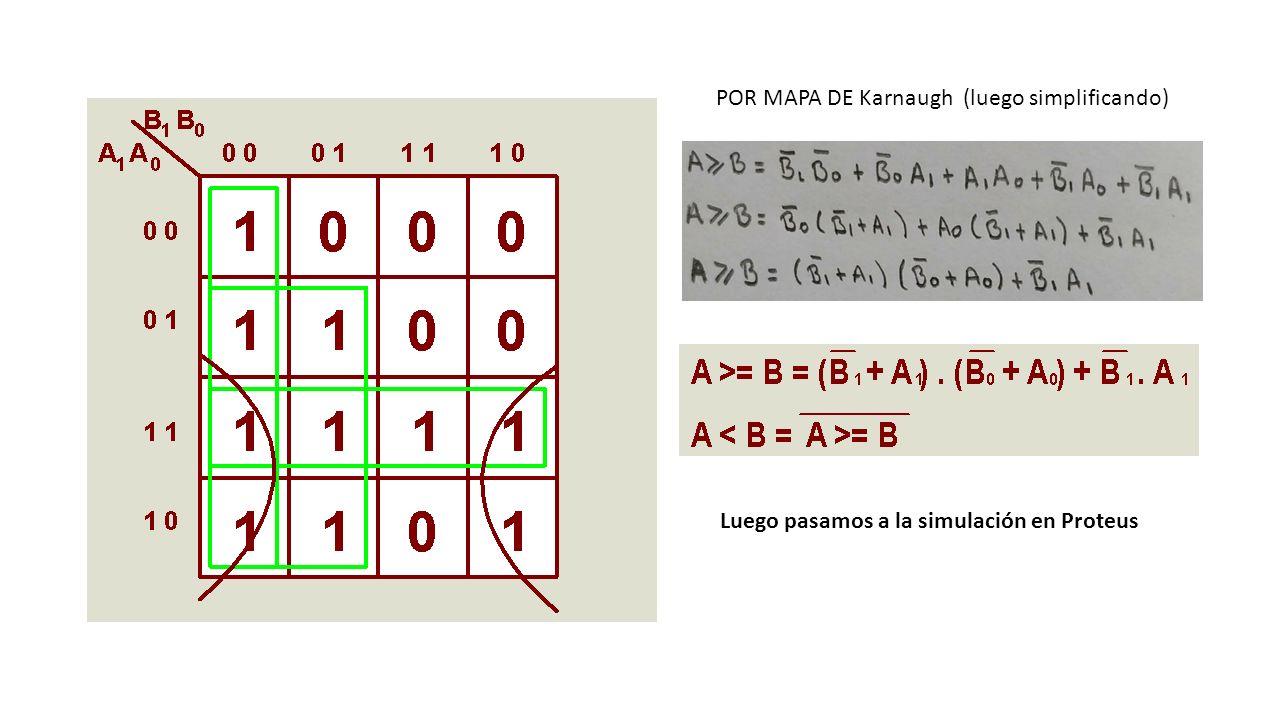

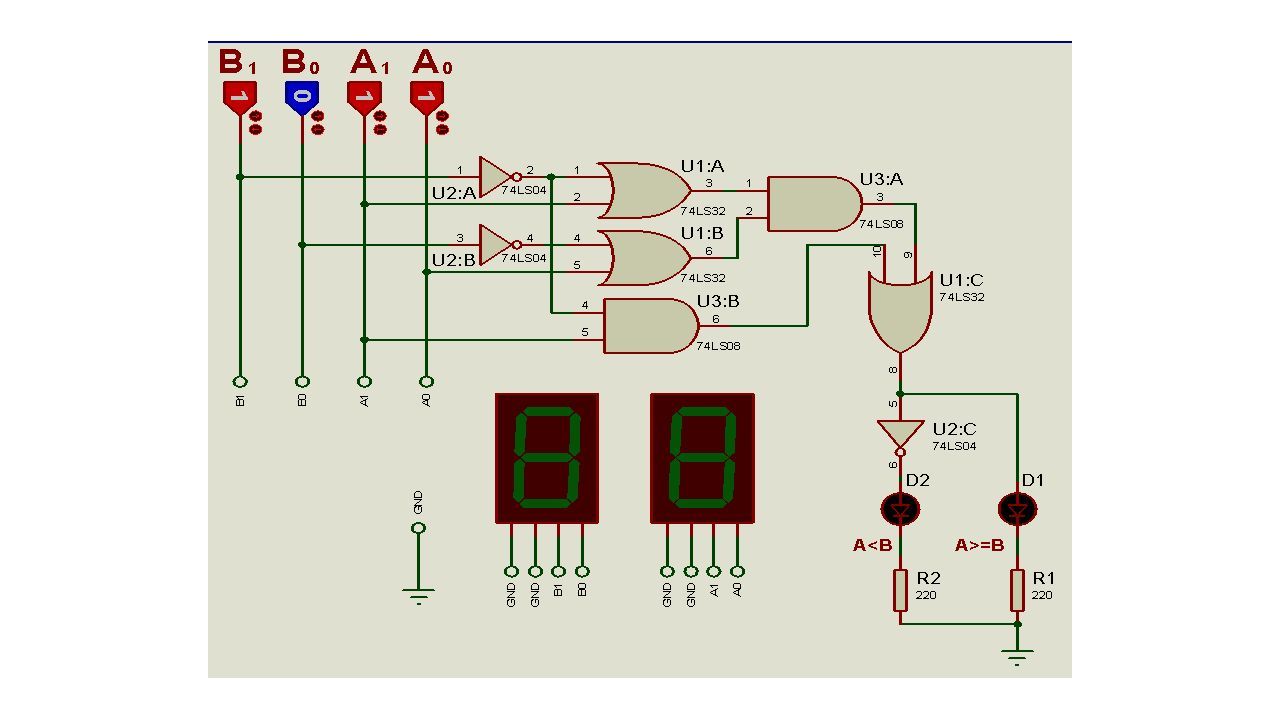

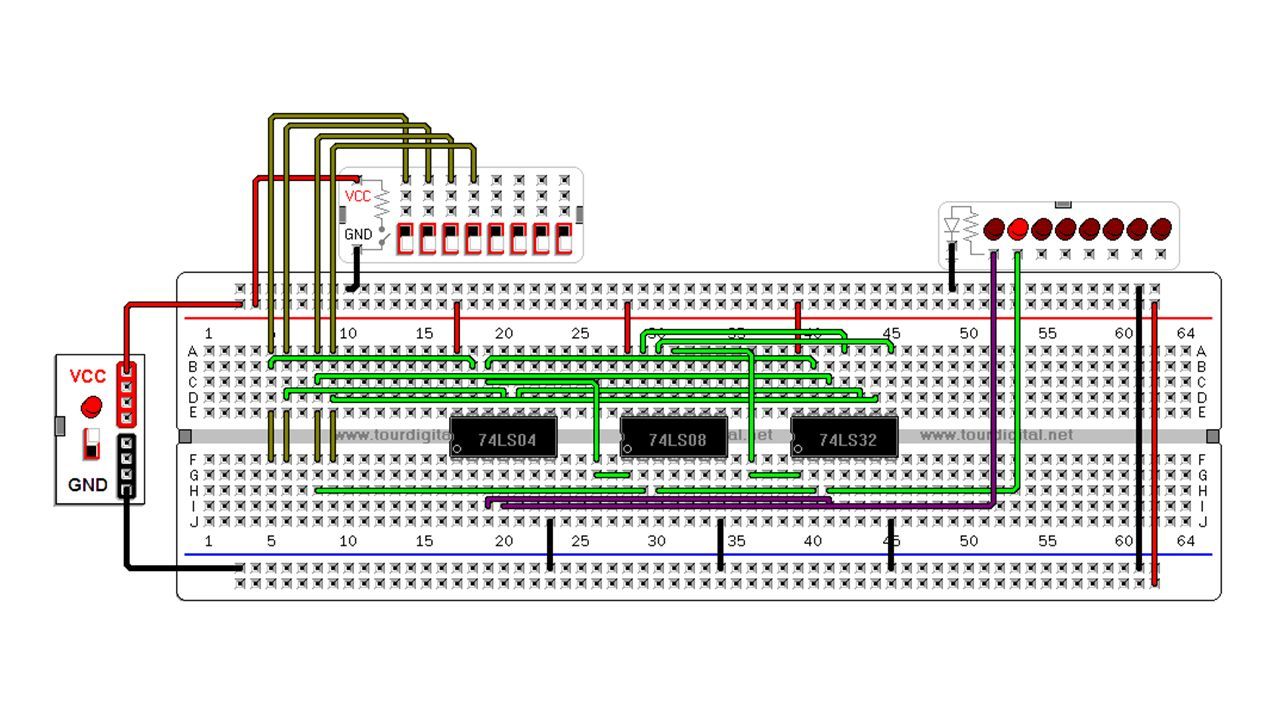

9 POR MAPA DE Karnaugh (luego simplificando) Luego pasamos a la simulación en Proteus

10

11

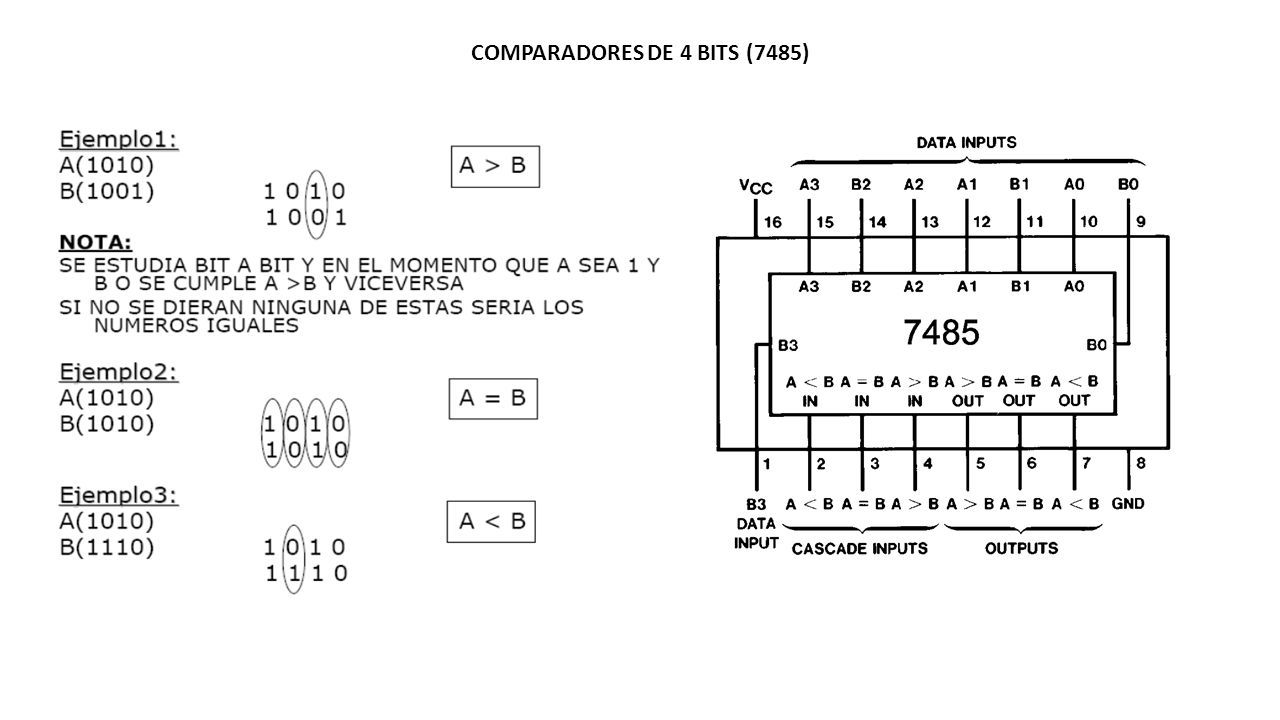

12 COMPARADORES DE 4 BITS (7485)

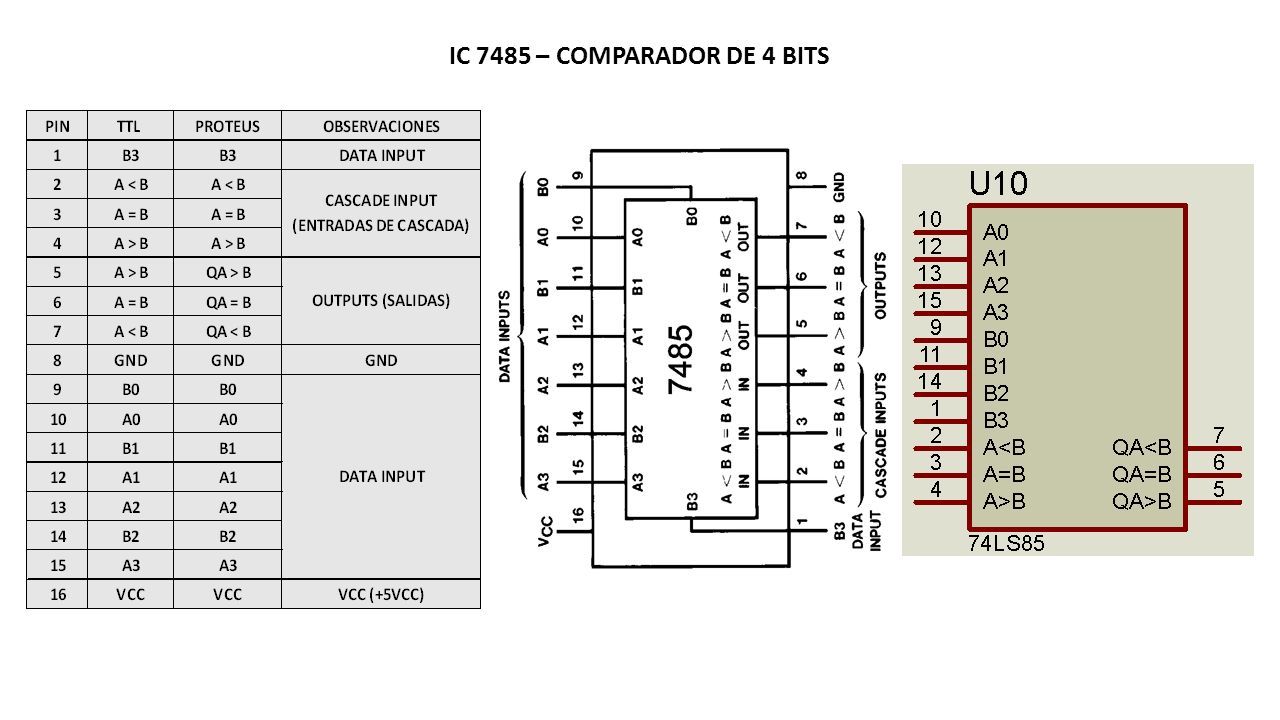

13 IC 7485 – COMPARADOR DE 4 BITS

14 8 4 2 1 8 4 2 1

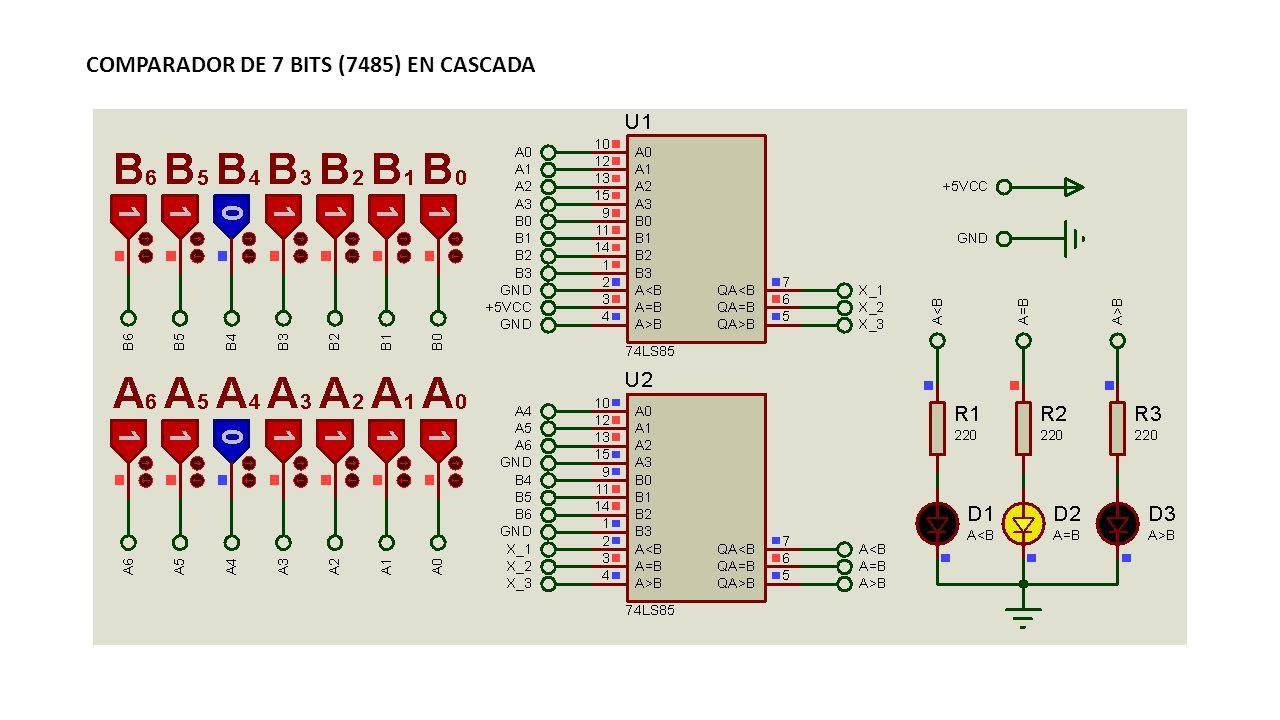

15 COMPARADOR DE 7 BITS (7485) EN CASCADA

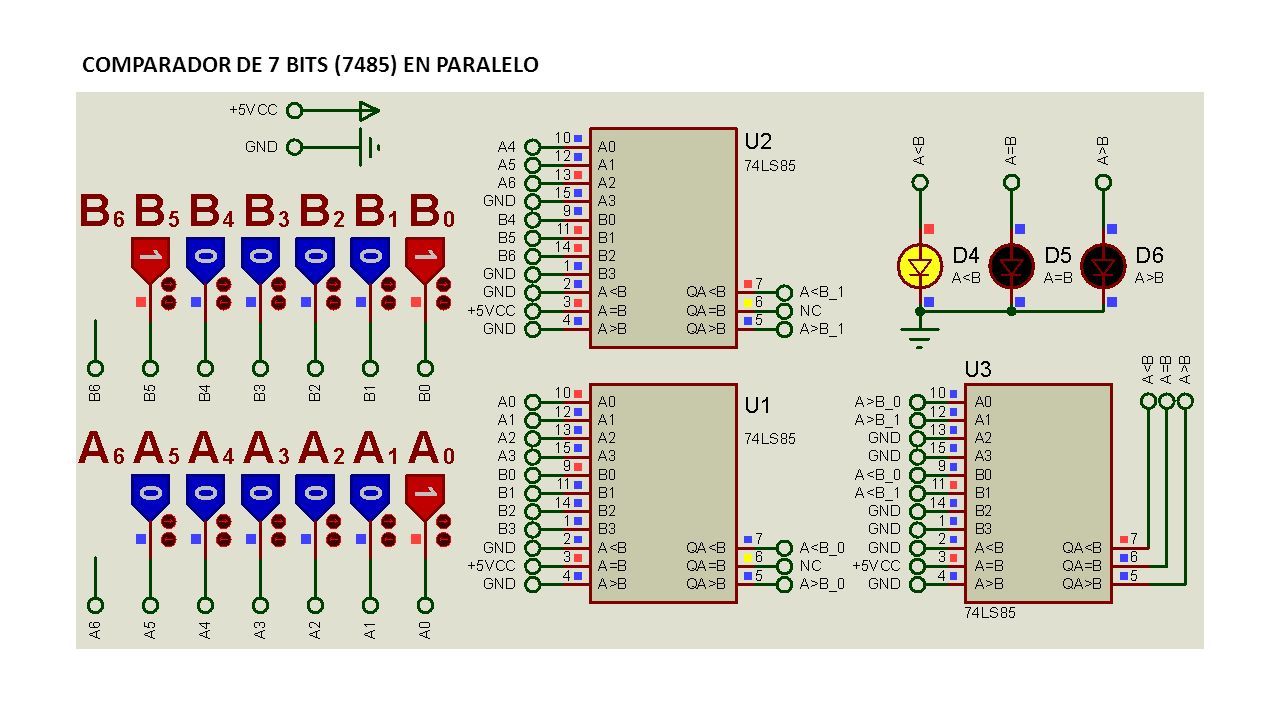

16 COMPARADOR DE 7 BITS (7485) EN PARALELO

17 DISEÑE UN COMPARADOR DE 5 BITS (USANDO SOLAMENTE UN INTEGRADO 7485)

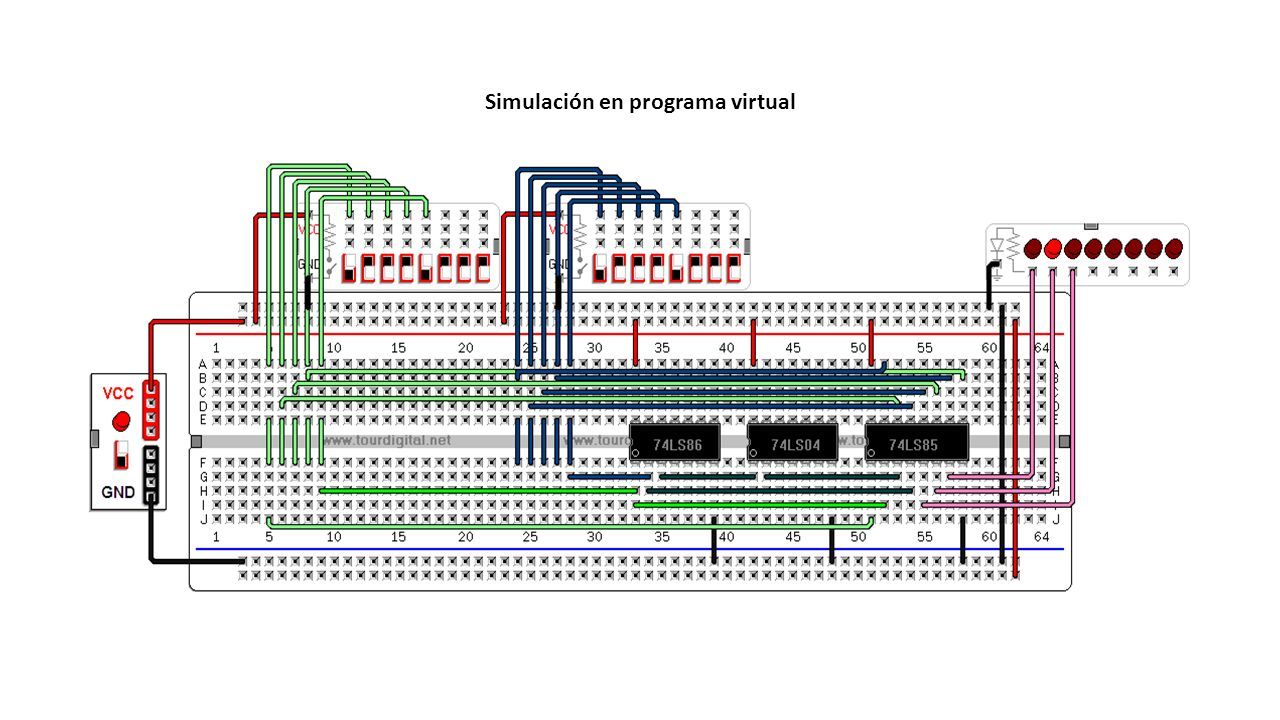

18 Simulación en programa virtual
