1 Diseño de Combinacionales

2 Diseño Combinacional El diseño consiste en crear un sistema que cumpla con unos requerimientos establecidos, siempre tratando de obtener una respuesta eficiente al problema planteado.

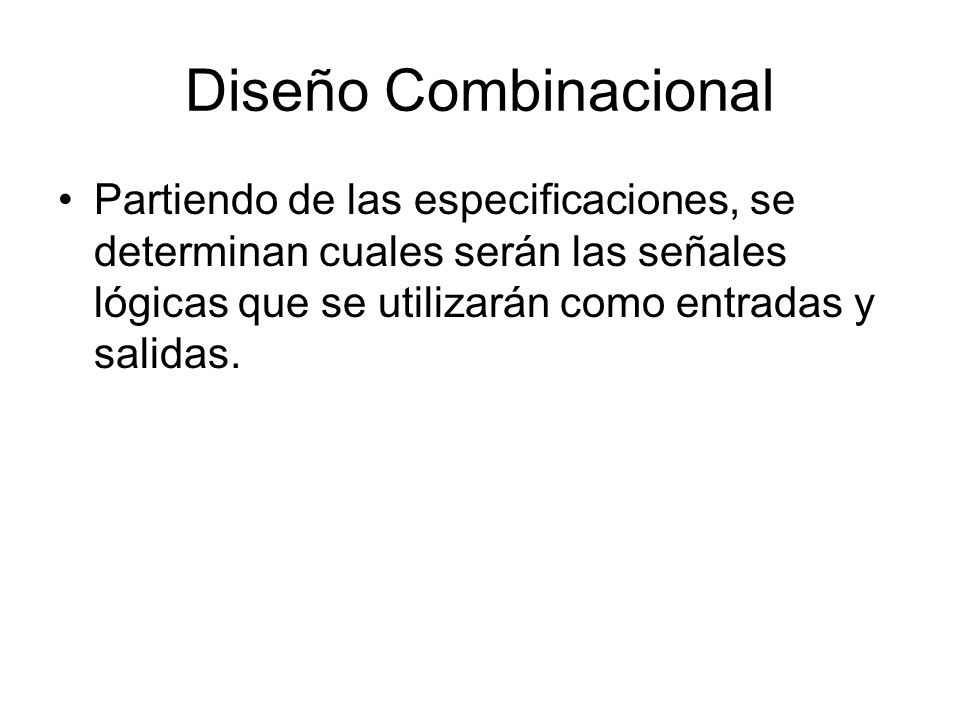

3 Diseño Combinacional Partiendo de las especificaciones, se determinan cuales serán las señales lógicas que se utilizarán como entradas y salidas.

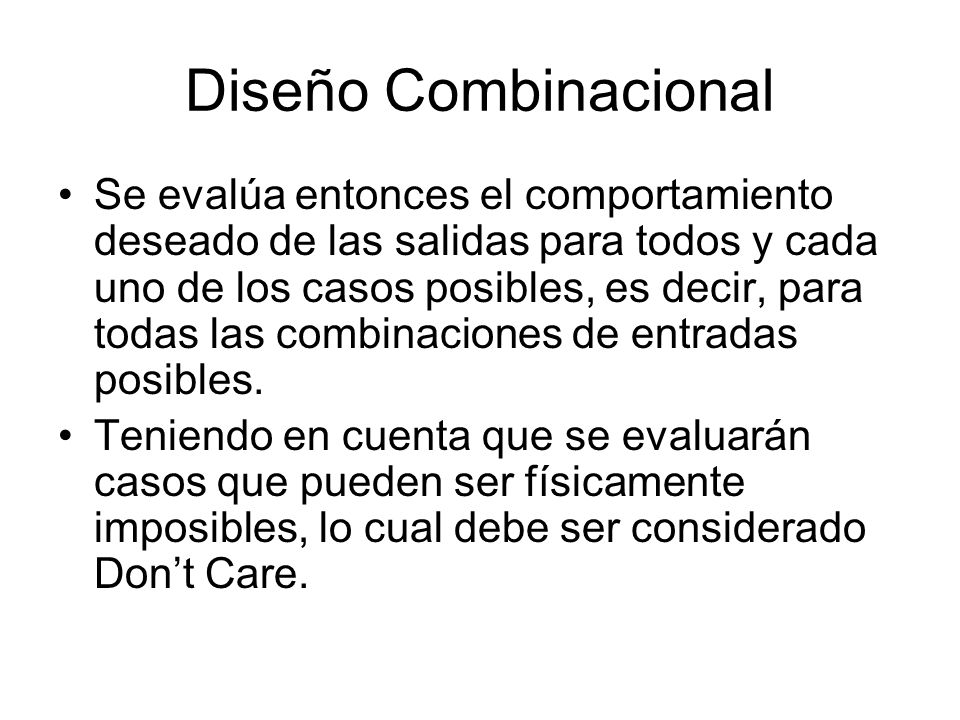

4 Diseño Combinacional Se evalúa entonces el comportamiento deseado de las salidas para todos y cada uno de los casos posibles, es decir, para todas las combinaciones de entradas posibles. Teniendo en cuenta que se evaluarán casos que pueden ser físicamente imposibles, lo cual debe ser considerado Don’t Care.

5 Diseño Combinacional Se desarrolla una Tabla de Verdad en la que se plasma el comportamiento deseado del circuito obtenido en el punto anterior. Esta tabla establece un orden en el que se colocan las entradas, el mismo puede ayudar a la resolución del problema, agrupando casos semejantes, aunque la solución es no depende del orden elegido.

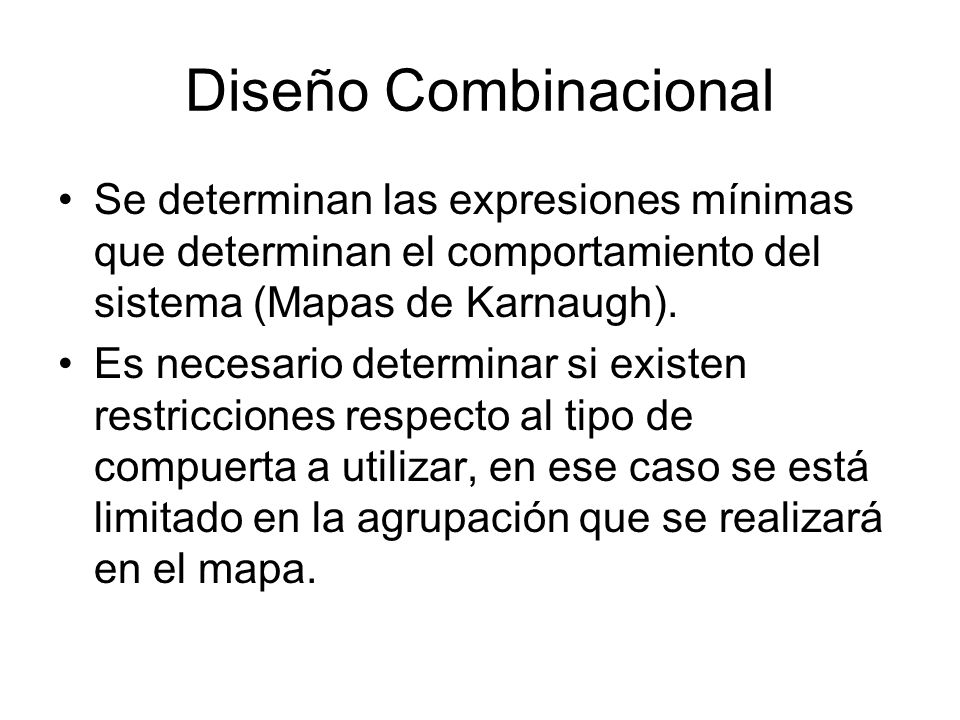

6 Diseño Combinacional Se determinan las expresiones mínimas que determinan el comportamiento del sistema (Mapas de Karnaugh). Es necesario determinar si existen restricciones respecto al tipo de compuerta a utilizar, en ese caso se está limitado en la agrupación que se realizará en el mapa.

7 Diseño Combinacional Se manipulan las expresiones mínimas a fin de obtener factores comunes, y así reducir el número de compuertas; además de adaptarlas al tipo y número de entradas de las compuertas a utilizar. Se dibuja el esquema lógico del sistema.
