1 SIMBOLOGÍA FUNCIONAMIENTO EJERCICIOS

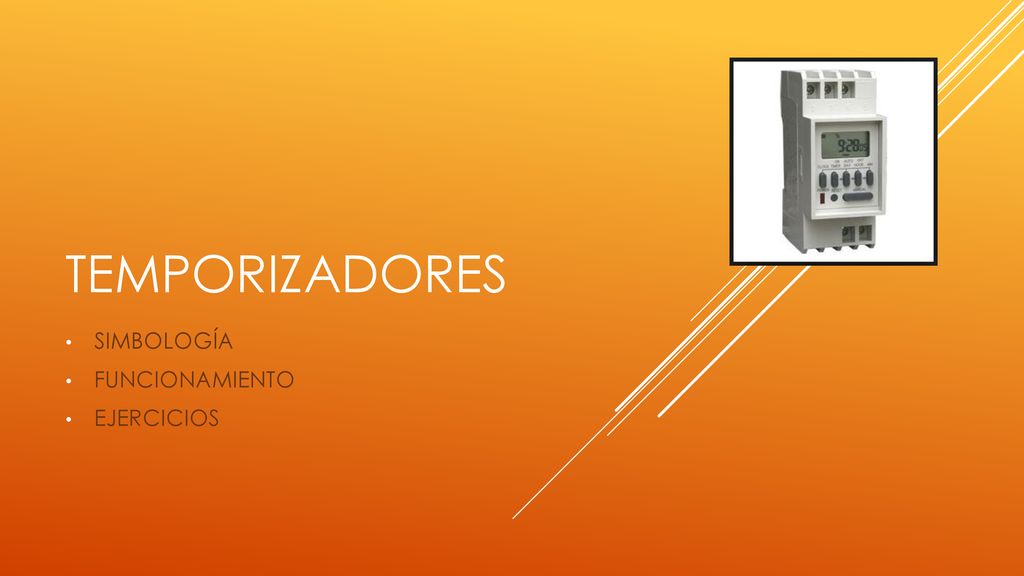

TEMPORIZADORES SIMBOLOGÍA FUNCIONAMIENTO EJERCICIOS

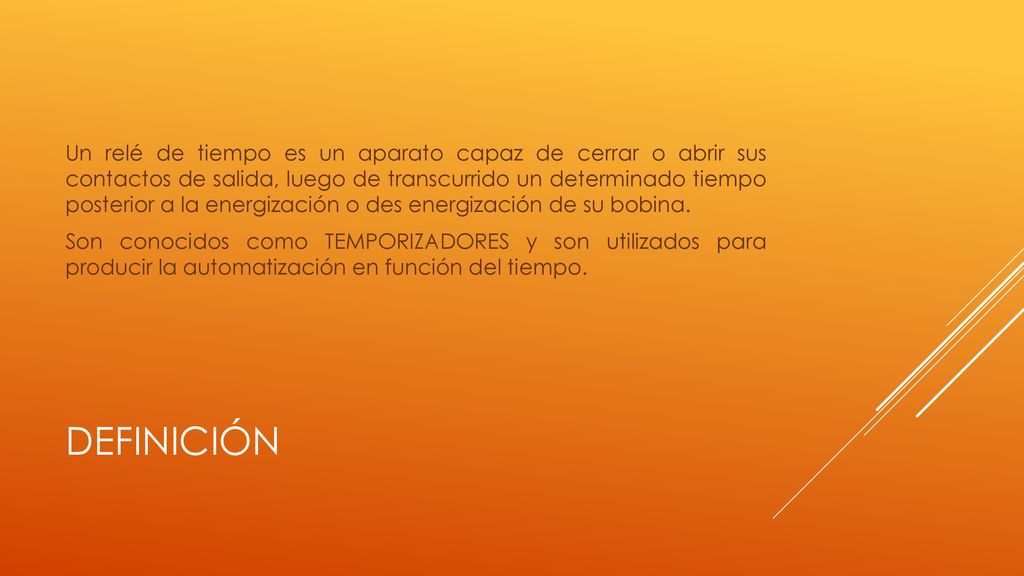

2 Un relé de tiempo es un aparato capaz de cerrar o abrir sus contactos de salida, luego de transcurrido un determinado tiempo posterior a la energización o des energización de su bobina. Son conocidos como TEMPORIZADORES y son utilizados para producir la automatización en función del tiempo. DEFINICIÓN

3 TIPOS DE TEMPORIZADORES
Neumáticos Accionados por motor Electrónicos TIPOS DE TEMPORIZADORES

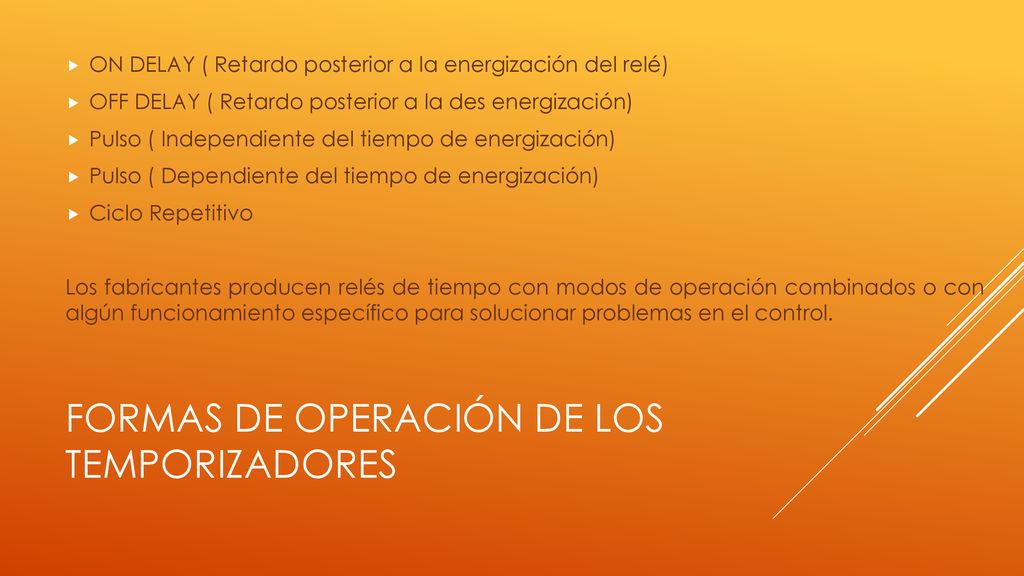

4 FORMAS DE OPERACIÓN DE LOS TEMPORIZADORES
ON DELAY ( Retardo posterior a la energización del relé) OFF DELAY ( Retardo posterior a la des energización) Pulso ( Independiente del tiempo de energización) Pulso ( Dependiente del tiempo de energización) Ciclo Repetitivo Los fabricantes producen relés de tiempo con modos de operación combinados o con algún funcionamiento específico para solucionar problemas en el control. FORMAS DE OPERACIÓN DE LOS TEMPORIZADORES

5 TEMPORIZADOR ON DELAY Funcionamiento:
Cuando se energiza la bobina, empieza a contar el tiempo programado después del cual cambiarán el estado de los contactos, siempre y cuando la bobina siga energizada. Cuando se des energiza la bobina cambia el estado de los contactos inmediatamente. TEMPORIZADOR ON DELAY

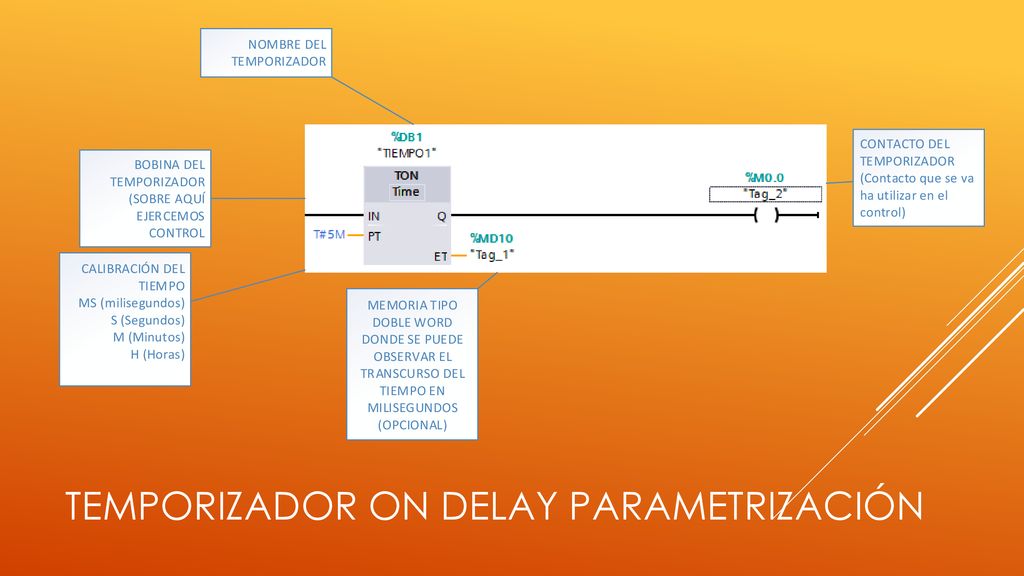

6 TEMPORIZADOR ON DELAY parametrización

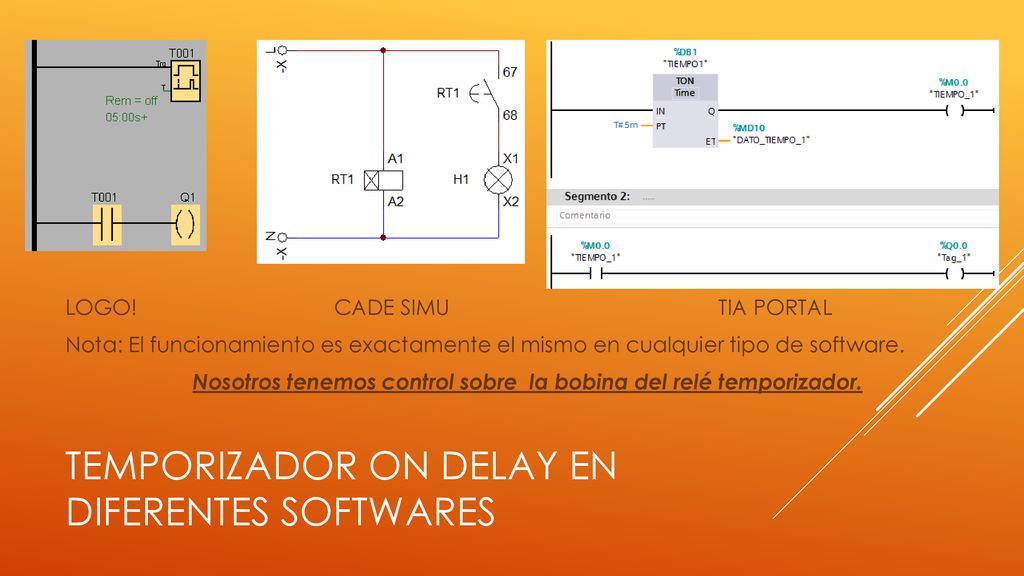

7 TEMPORIZADOR ON DELAY en diferentes softwares
LOGO! CADE SIMU TIA PORTAL Nota: El funcionamiento es exactamente el mismo en cualquier tipo de software. Nosotros tenemos control sobre la bobina del relé temporizador. TEMPORIZADOR ON DELAY en diferentes softwares

8 TEMPORIZADOR Off DELAy
NC NA Funcionamiento: Cuando se energiza la bobina cambia inmediatamente el estado de los contactos, una vez que se des energiza la bobina empieza a contar el tiempo, cuando acaba el contar tiempo cambia el estado de los contactos. TEMPORIZADOR Off DELAy

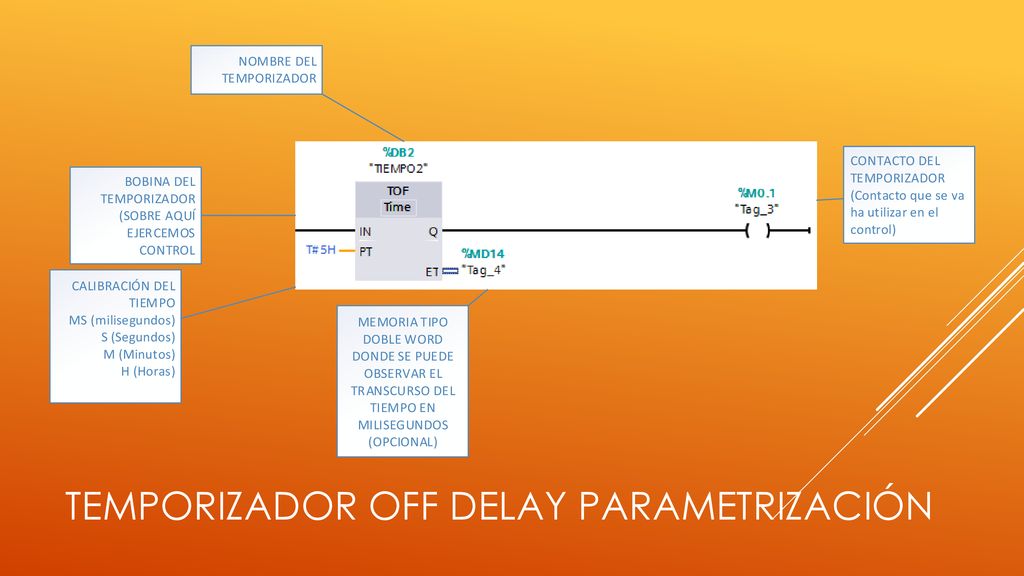

9 TEMPORIZADOR OFF DELAY parametrización

10 TEMPORIZADOR OFF DELAY en diferentes softwares
LOGO! CADE SIMU TIA PORTAL Nota: El funcionamiento es exactamente el mismo en cualquier tipo de software. Nosotros tenemos control sobre la bobina del relé temporizador. TEMPORIZADOR OFF DELAY en diferentes softwares

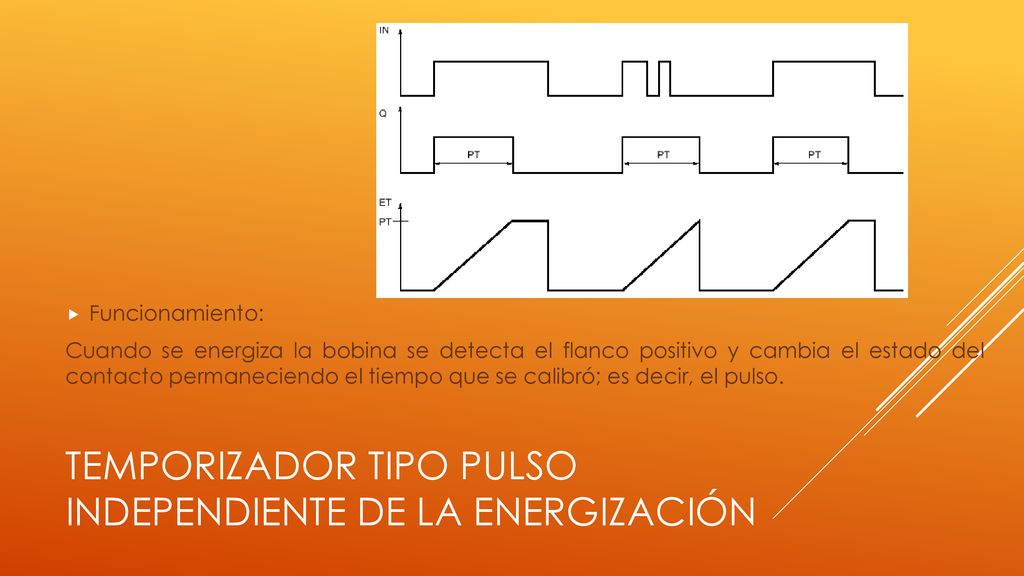

11 TEMPORIZADOR TIPO PULSO INDEPENDIENTE DE LA ENERGIZACIÓN
Funcionamiento: Cuando se energiza la bobina se detecta el flanco positivo y cambia el estado del contacto permaneciendo el tiempo que se calibró; es decir, el pulso. TEMPORIZADOR TIPO PULSO INDEPENDIENTE DE LA ENERGIZACIÓN

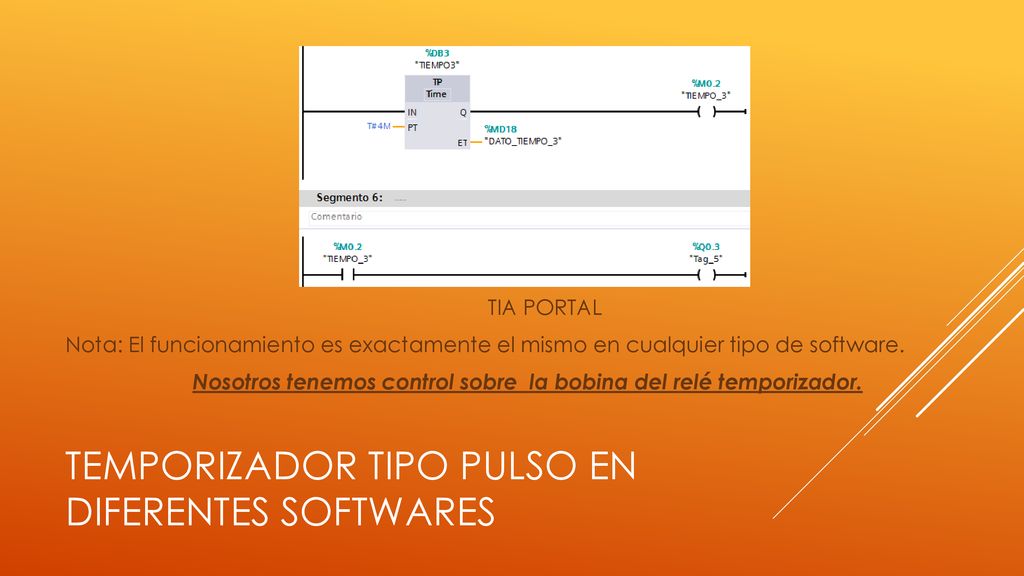

12 TEMPORIZADOR tipo pulso en diferentes softwares
TIA PORTAL Nota: El funcionamiento es exactamente el mismo en cualquier tipo de software. Nosotros tenemos control sobre la bobina del relé temporizador. TEMPORIZADOR tipo pulso en diferentes softwares

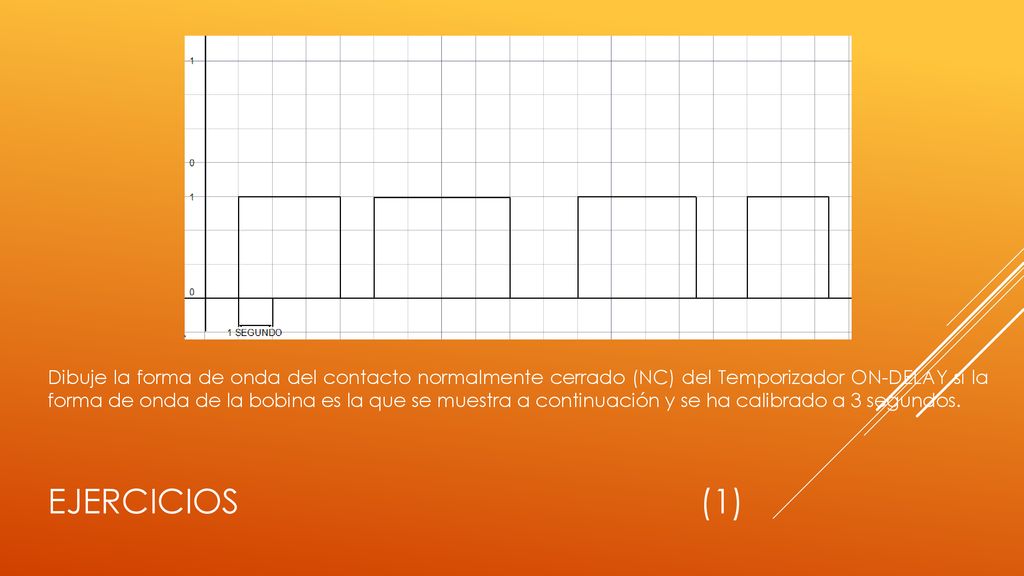

13 Dibuje la forma de onda del contacto normalmente cerrado (NC) del Temporizador ON-DELAY si la forma de onda de la bobina es la que se muestra a continuación y se ha calibrado a 3 segundos. EJERCICIOS (1)

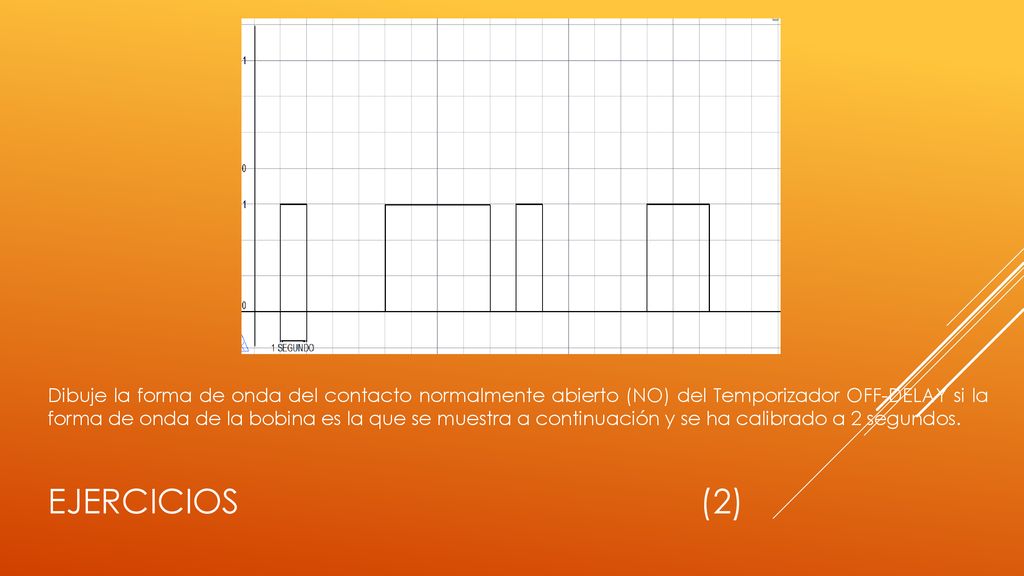

14 Dibuje la forma de onda del contacto normalmente abierto (NO) del Temporizador OFF-DELAY si la forma de onda de la bobina es la que se muestra a continuación y se ha calibrado a 2 segundos. EJERCICIOS (2)

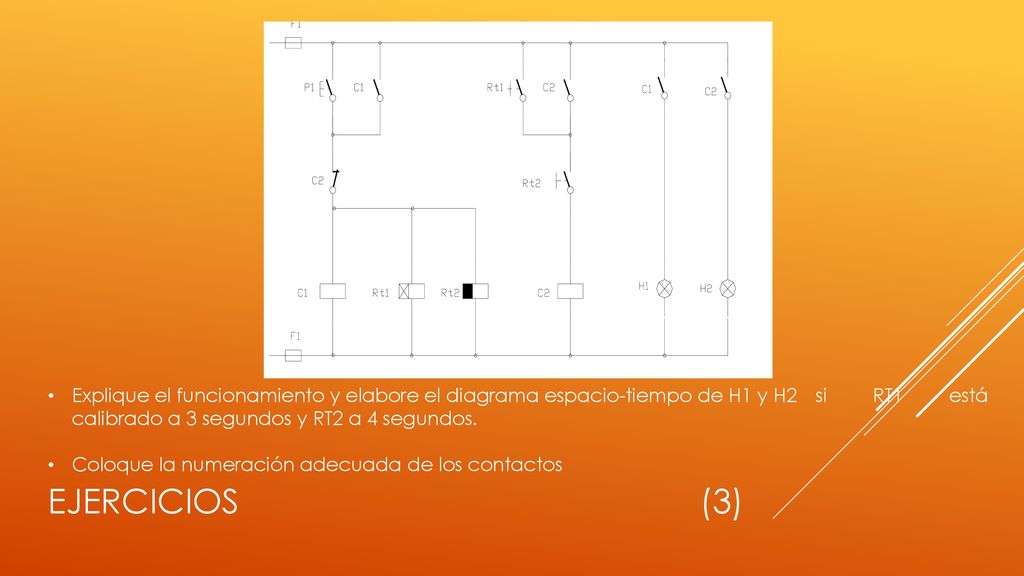

15 Explique el funcionamiento y elabore el diagrama espacio-tiempo de H1 y H2 si RT1 está calibrado a 3 segundos y RT2 a 4 segundos. Coloque la numeración adecuada de los contactos EJERCICIOS (3)

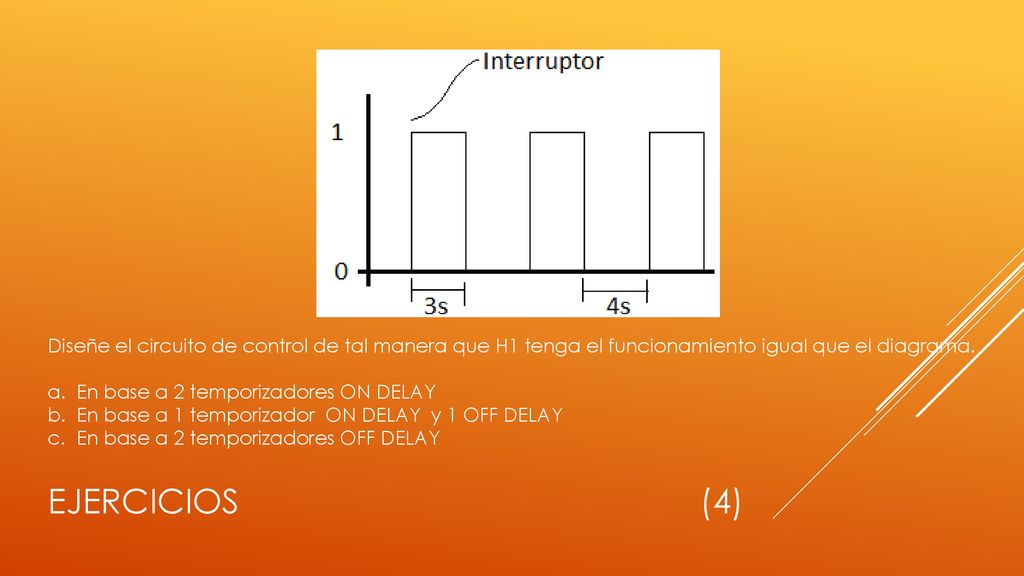

16 Diseñe el circuito de control de tal manera que H1 tenga el funcionamiento igual que el diagrama.
En base a 2 temporizadores ON DELAY En base a 1 temporizador ON DELAY y 1 OFF DELAY En base a 2 temporizadores OFF DELAY EJERCICIOS (4)

17 Nota: En organizador Gráfico

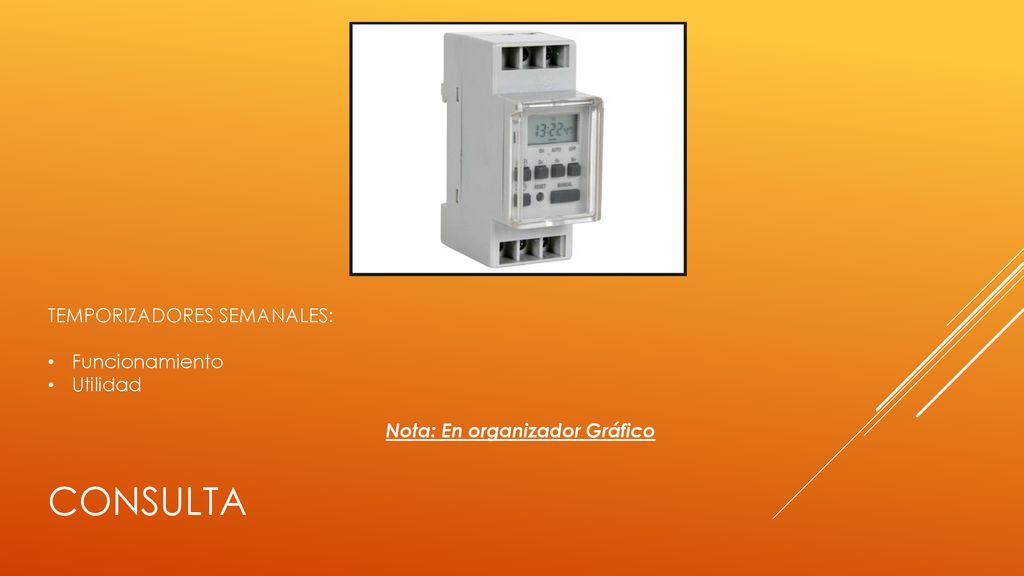

TEMPORIZADORES SEMANALES: Funcionamiento Utilidad Nota: En organizador Gráfico consulta
