Canalización Conduit Metálica, Despliegue Mejores Proyectos

Canalización Conduit Metálica, Despliegue Mejores Proyectos
© Copyright Showeet.com – Creative & Free PowerPoint Templates

Tubería conduit galvanizada
01 Tubería conduit galvanizada © Copyright Showeet.com – Creative & Free PowerPoint Templates Canalización 08/05/2020

Tubería Pared Delgada(O rígido ligero)
Su uso es en instalaciones ocultas o visibles En lugares de ambiente seco no expuestos a la humedad o ambiente corrosivo. Subestaciones eléctricas Tiendas departamentales Edificios Bodegas Aeropuertos Centros de convenciones Parques industriales Refinerías © Copyright Showeet.com – Creative & Free PowerPoint Templates

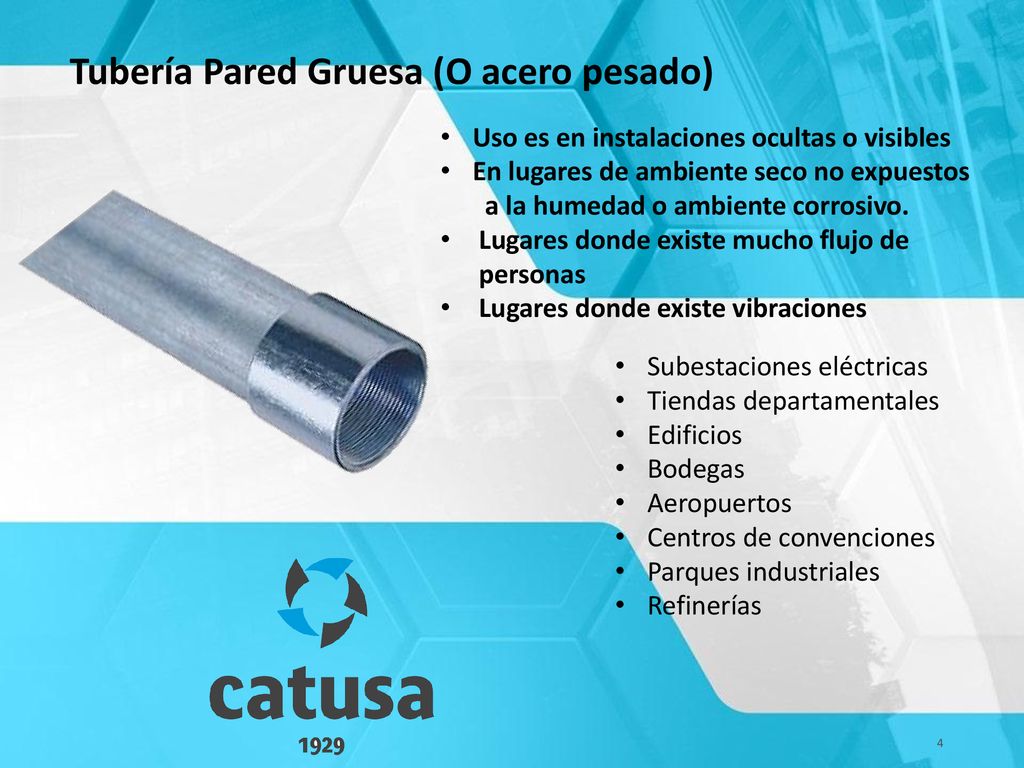

Tubería Pared Gruesa (O acero pesado)
Uso es en instalaciones ocultas o visibles En lugares de ambiente seco no expuestos a la humedad o ambiente corrosivo. Lugares donde existe mucho flujo de personas Lugares donde existe vibraciones Subestaciones eléctricas Tiendas departamentales Edificios Bodegas Aeropuertos Centros de convenciones Parques industriales Refinerías © Copyright Showeet.com – Creative & Free PowerPoint Templates

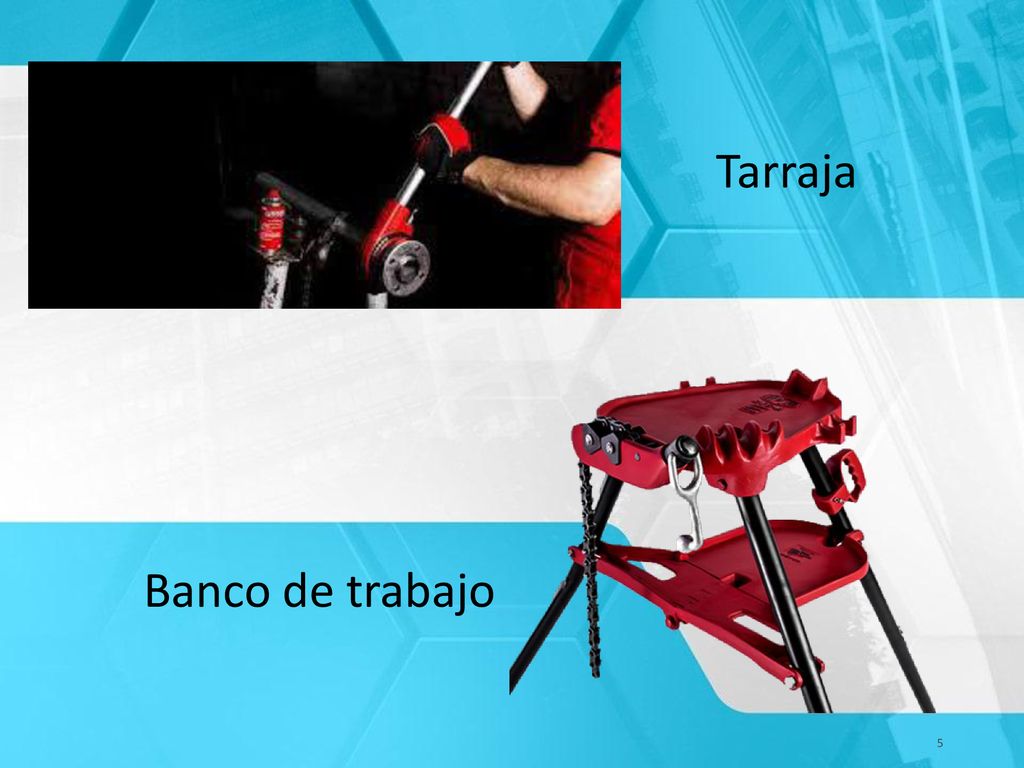

Tarraja Banco de trabajo

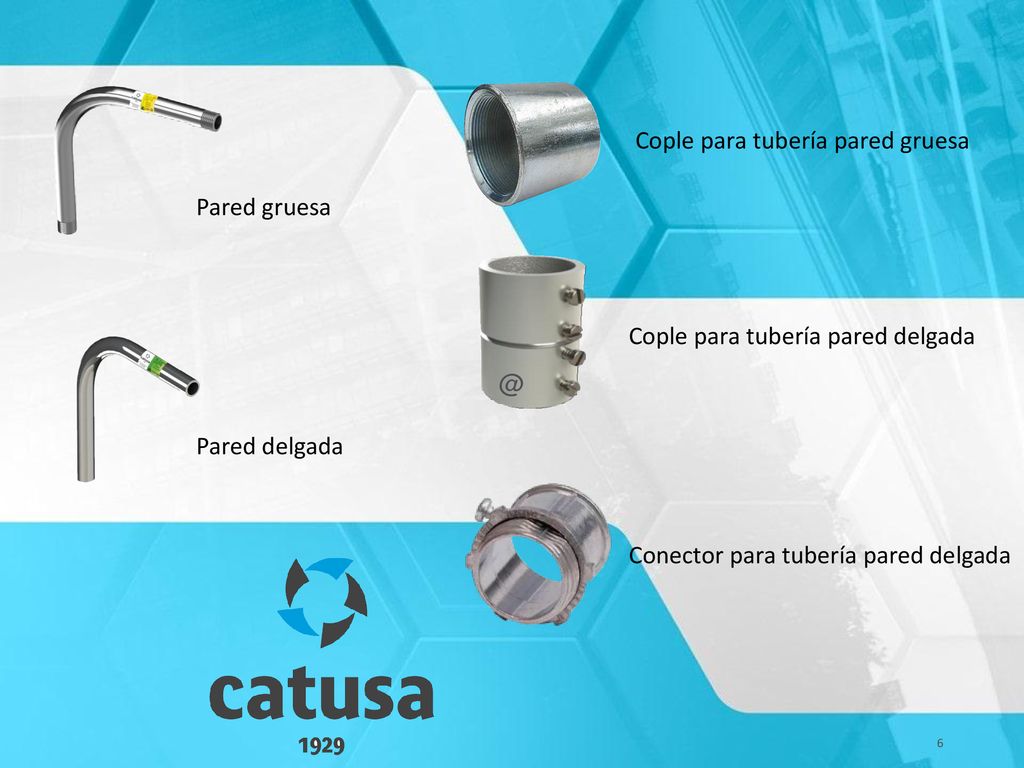

Cople para tubería pared gruesa
Cople para tubería pared delgada @ Pared delgada © Copyright Showeet.com – Creative & Free PowerPoint Templates Conector para tubería pared delgada

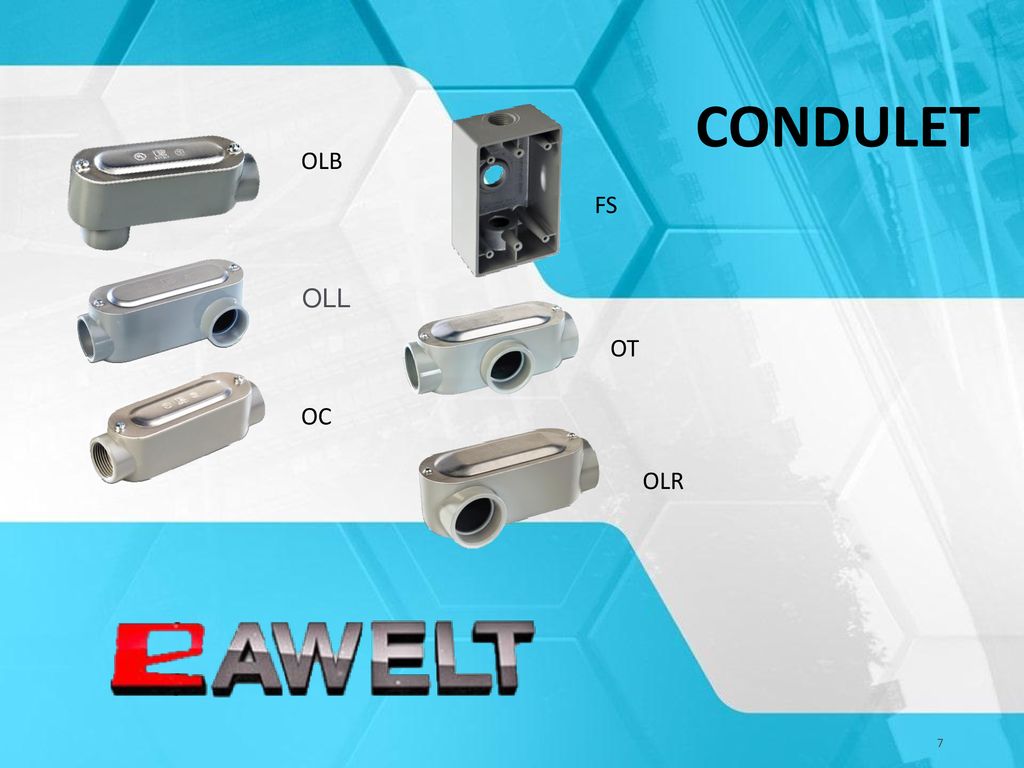

CONDULET OLB FS OLL OT OC OLR

Cantidad de cables TW THW
Calibre AWG 1/2 3/4 1 1 1/4 1 1/2 2 14 8 15 25 43 58 96 12 6 11 19 33 45 74 10 5 24 55 13 18 30 3 4

Cantidad de cable UTP Categoría 1/2 3/4 1 1 1/4 1 1/2 2 5 4 7 12 16 22
4 7 12 16 22 6 3 10 15 20 6A 14

© Copyright Showeet.com – Creative & Free PowerPoint Templates

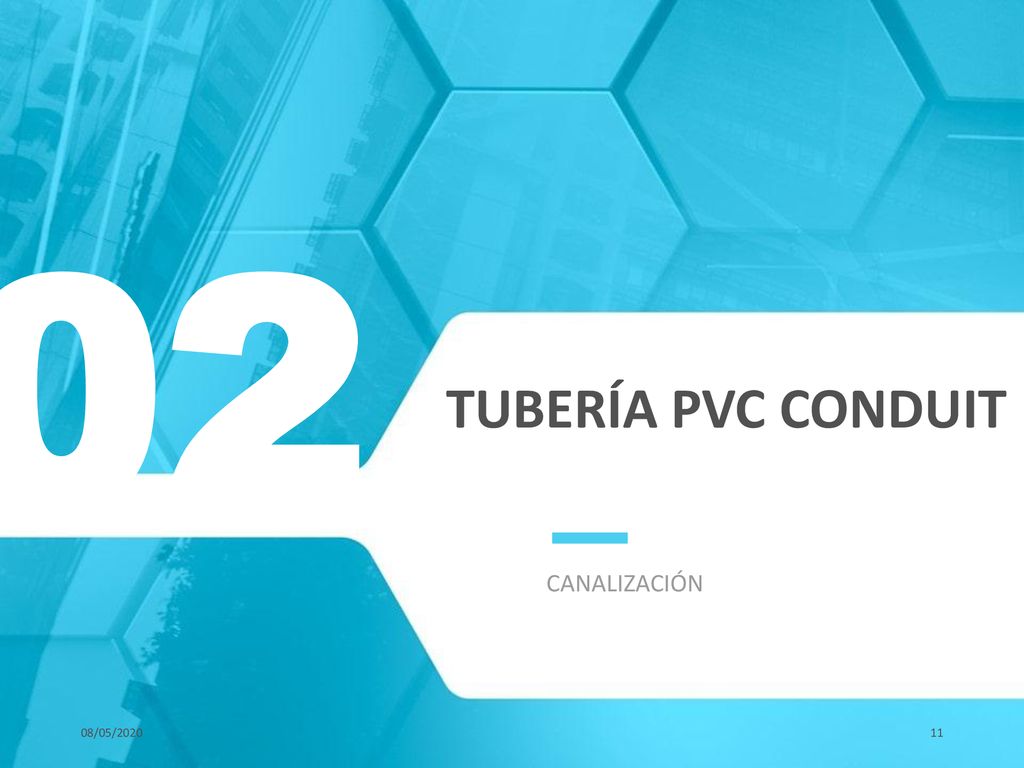

02 Tubería PVC conduit Canalización
© Copyright Showeet.com – Creative & Free PowerPoint Templates Canalización 08/05/2020

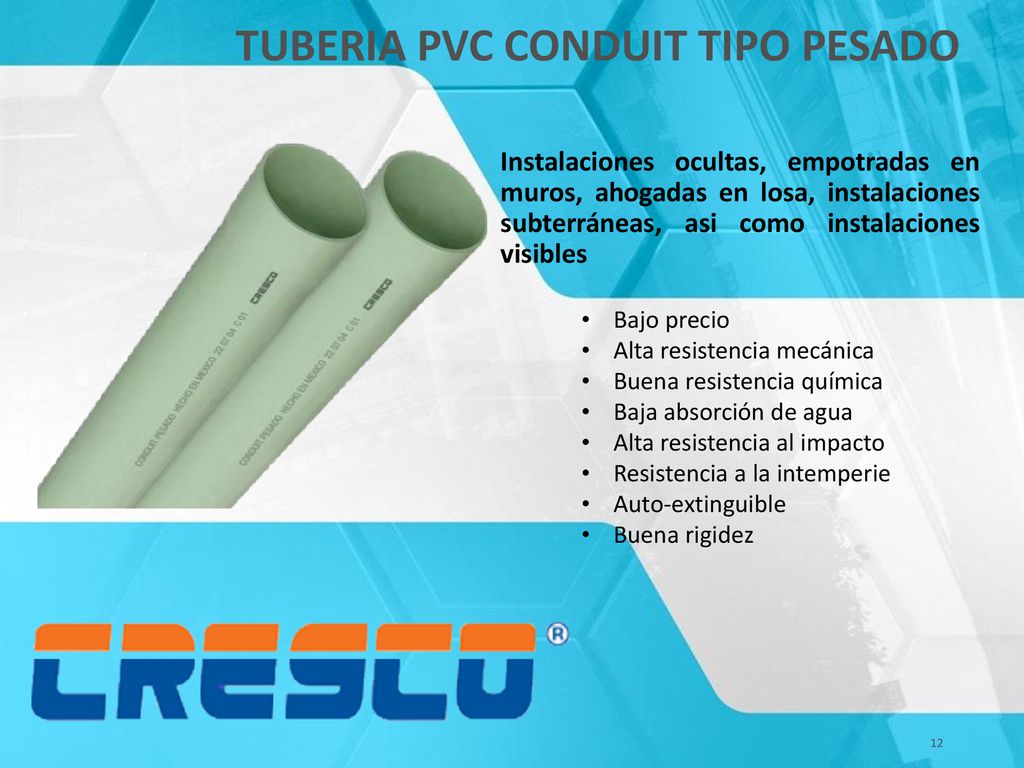

TUBERIA PVC CONDUIT TIPO PESADO
Instalaciones ocultas, empotradas en muros, ahogadas en losa, instalaciones subterráneas, asi como instalaciones visibles Bajo precio Alta resistencia mecánica Buena resistencia química Baja absorción de agua Alta resistencia al impacto Resistencia a la intemperie Auto-extinguible Buena rigidez © Copyright Showeet.com – Creative & Free PowerPoint Templates

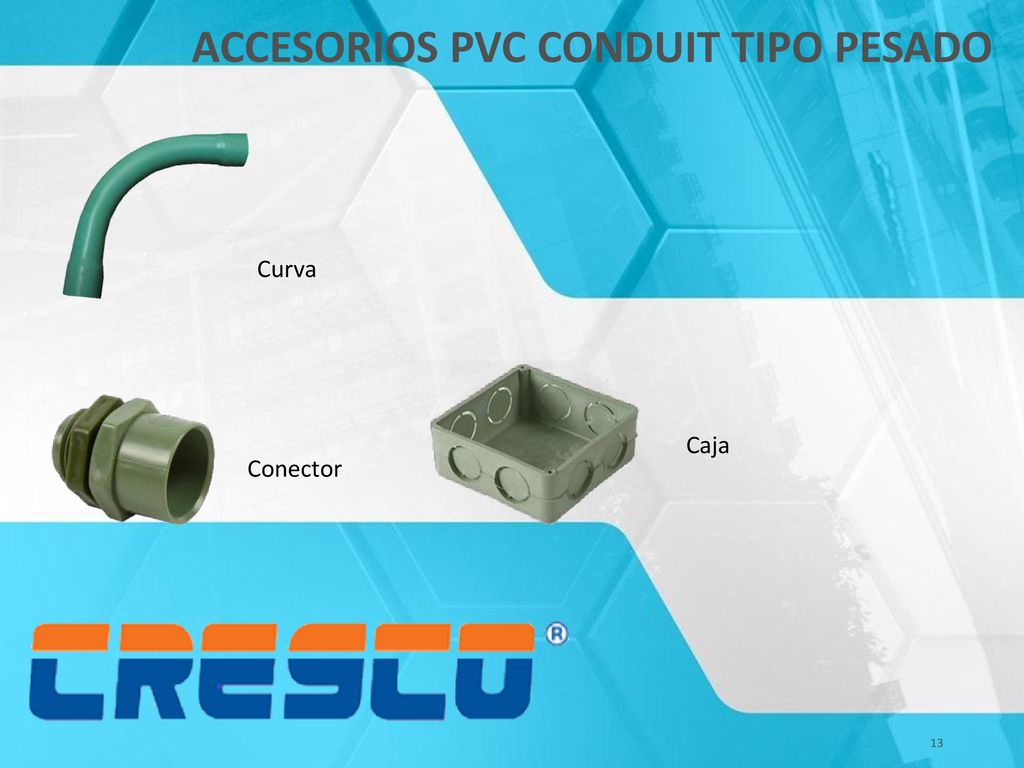

Accesorios PVC CONDUIT TIPO PESADO
Curva Caja Conector © Copyright Showeet.com – Creative & Free PowerPoint Templates

03 Tubería flexible Canalización

TUBERIA flexible Instalaciones en lugares secos, sobre plafones, Instalaciones de luminaria, bajo suelos elevados para salas de informática. No utilizar en: Áreas peligrosas Alta resistencia mecánica Cuando los conductores están expuestos a material de deterioro Subterráneos o en concreto Cuando se someten a daño físico © Copyright Showeet.com – Creative & Free PowerPoint Templates

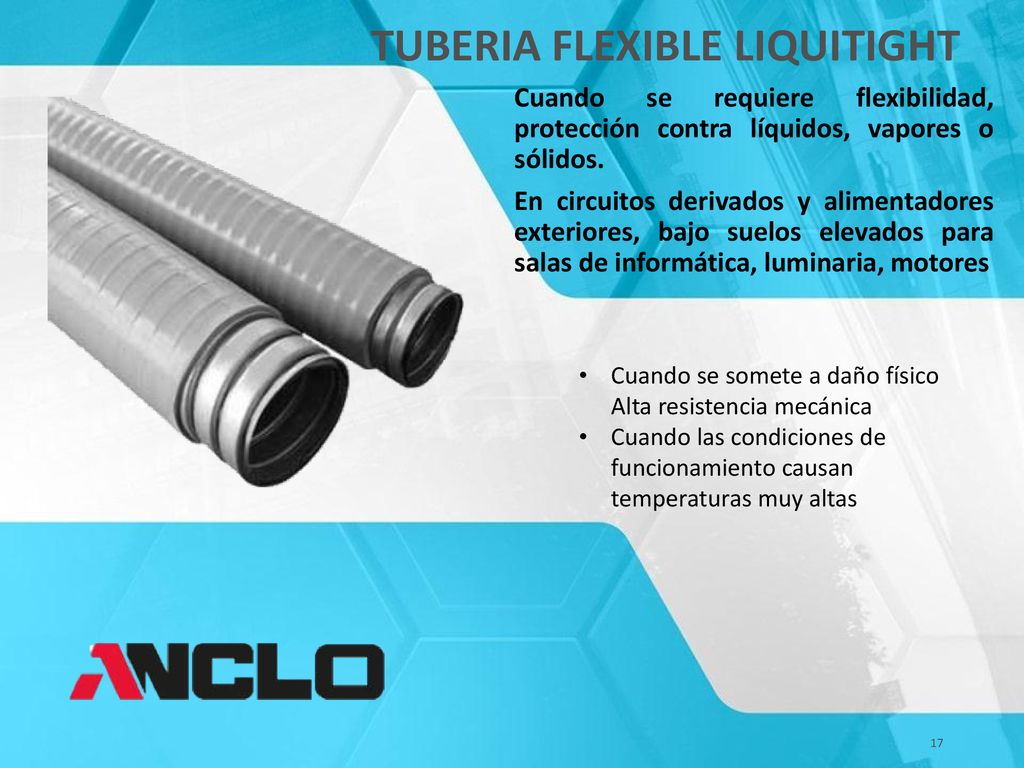

TUBERIA flexible liquitight
Cuando se requiere flexibilidad, protección contra líquidos, vapores o sólidos. En circuitos derivados y alimentadores exteriores, bajo suelos elevados para salas de informática, luminaria, motores Cuando se somete a daño físico Alta resistencia mecánica Cuando las condiciones de funcionamiento causan temperaturas muy altas © Copyright Showeet.com – Creative & Free PowerPoint Templates

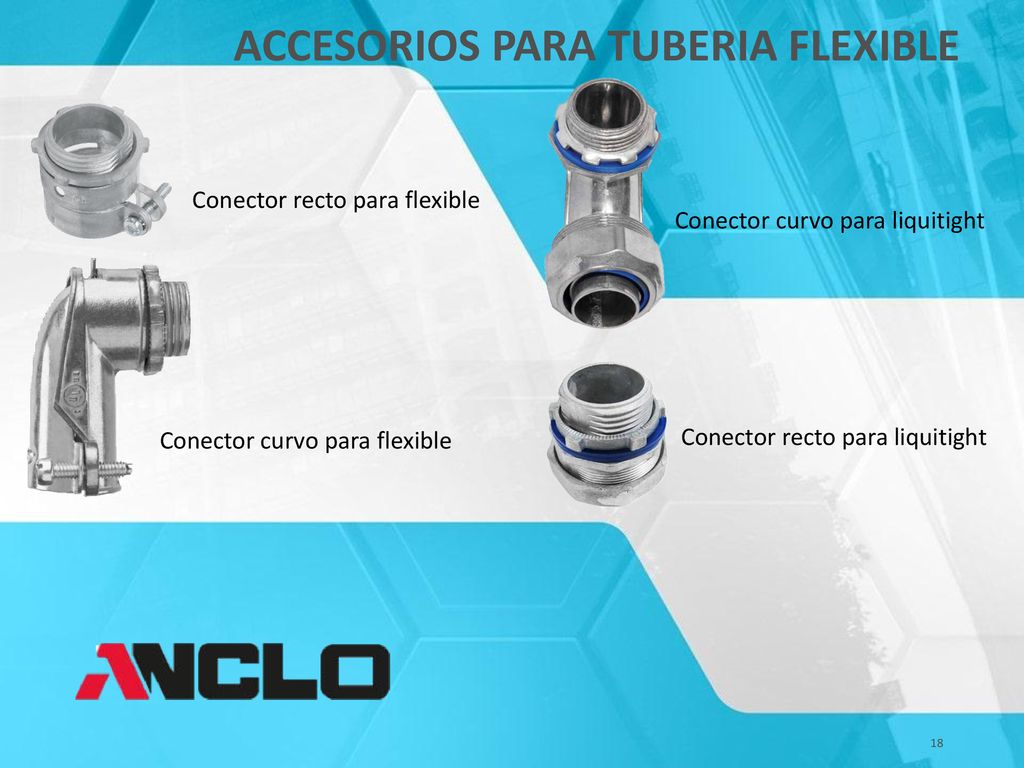

Accesorios para tuberia flexible
Conector recto para flexible Conector curvo para liquitight Conector curvo para flexible Conector recto para liquitight © Copyright Showeet.com – Creative & Free PowerPoint Templates

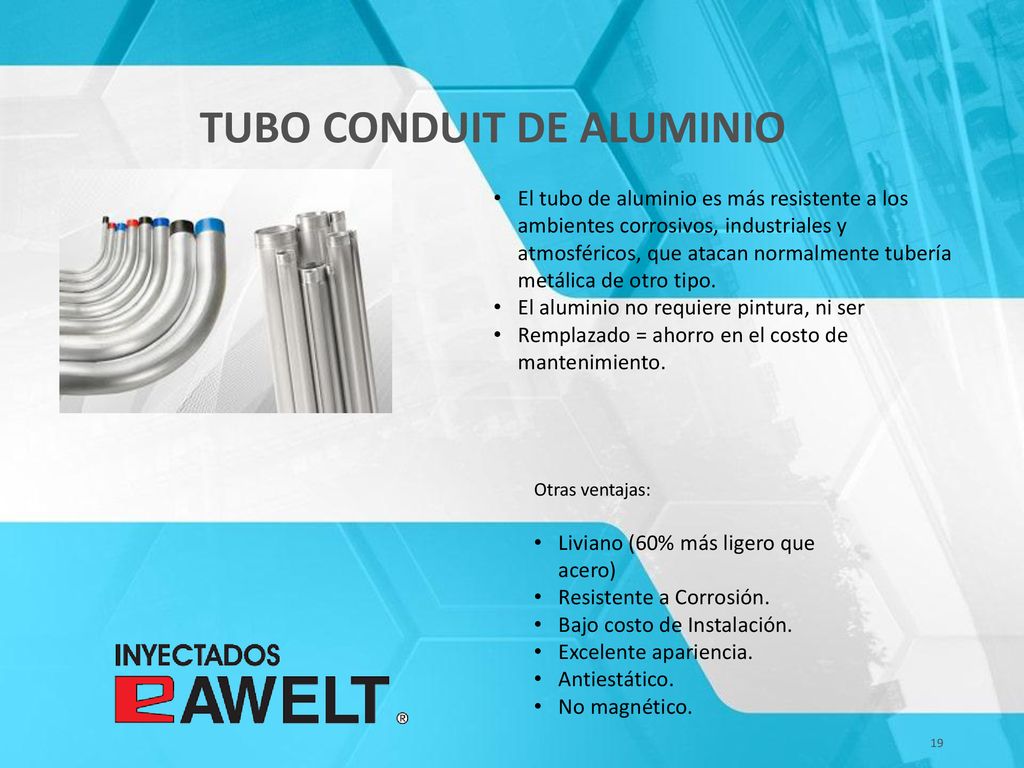

Tubo CONDUIT de Aluminio
El tubo de aluminio es más resistente a los ambientes corrosivos, industriales y atmosféricos, que atacan normalmente tubería metálica de otro tipo. El aluminio no requiere pintura, ni ser Remplazado = ahorro en el costo de mantenimiento. Otras ventajas: Liviano (60% más ligero que acero) Resistente a Corrosión. Bajo costo de Instalación. Excelente apariencia. Antiestático. No magnético. © Copyright Showeet.com – Creative & Free PowerPoint Templates

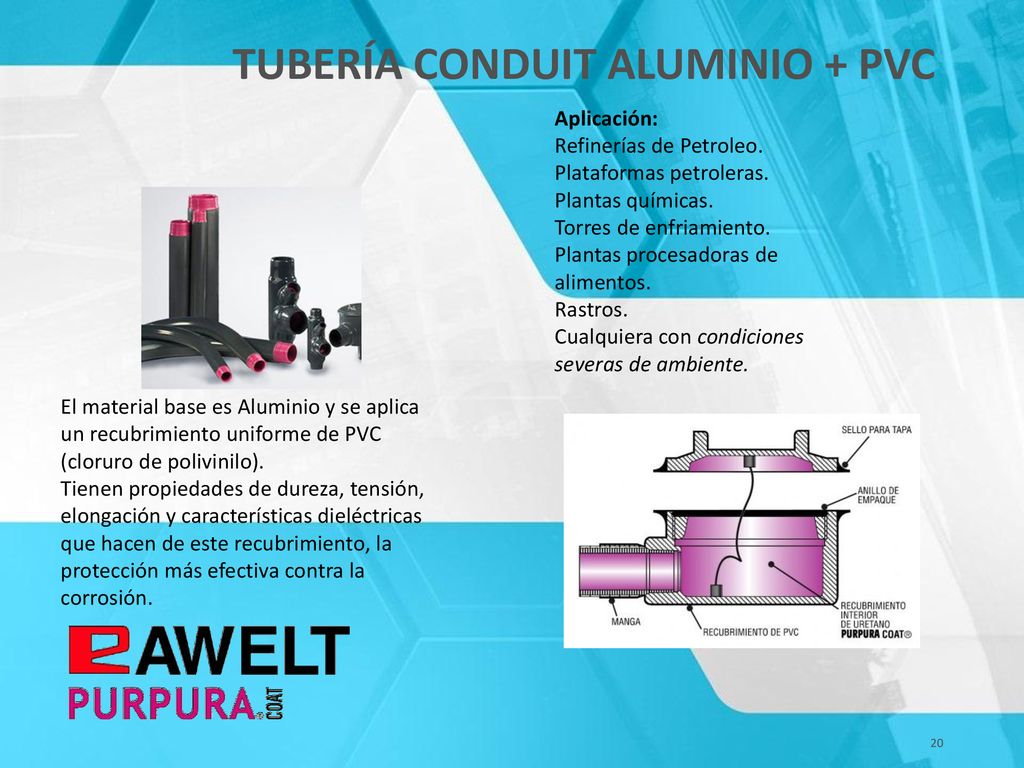

Tubería CONDUIT Aluminio + PVC
Aplicación: Refinerías de Petroleo. Plataformas petroleras. Plantas químicas. Torres de enfriamiento. Plantas procesadoras de alimentos. Rastros. Cualquiera con condiciones severas de ambiente. El material base es Aluminio y se aplica un recubrimiento uniforme de PVC (cloruro de polivinilo). Tienen propiedades de dureza, tensión, elongación y características dieléctricas que hacen de este recubrimiento, la protección más efectiva contra la corrosión. © Copyright Showeet.com – Creative & Free PowerPoint Templates

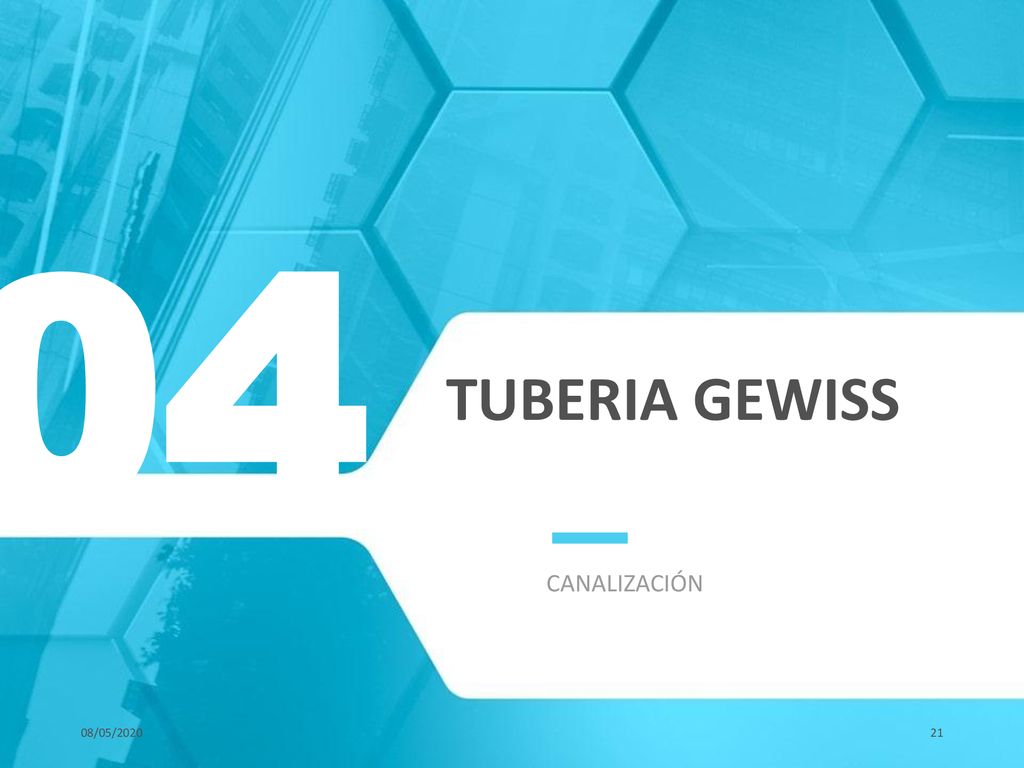

04 Tuberia gewiss Canalización

Tuberia PVC Lijera Instalaciones ocultas, así como instalaciones visibles. Instalaciones electromecánicas Tubería Flexible · Para uso industrial. · Alta flexibilidad y resistente a la grasa. · Racores en versión fija y giratoria Tubería Conduit PVC · Auto extinguibles · Resistencia a la propagación de la flama. · Uniones de rápido acoplamiento. · IP65. © Copyright Showeet.com – Creative & Free PowerPoint Templates

Accesorios Caja Muelle para curvar Cople Conector Conexión tipo Te
Tubo Flexible © Copyright Showeet.com – Creative & Free PowerPoint Templates Curva

05 HERRAMIENTAS Canalización

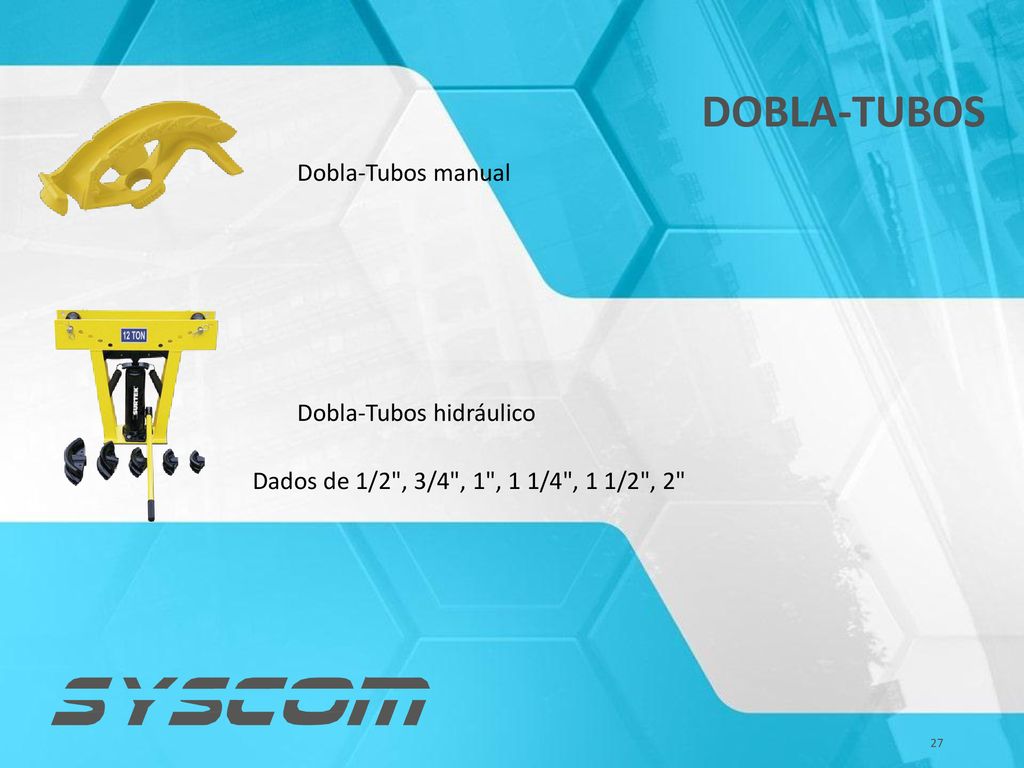

Dobla-tubos Dobla-Tubos manual Dobla-Tubos hidráulico
Dados de 1/2", 3/4", 1", 1 1/4", 1 1/2", 2" © Copyright Showeet.com – Creative & Free PowerPoint Templates

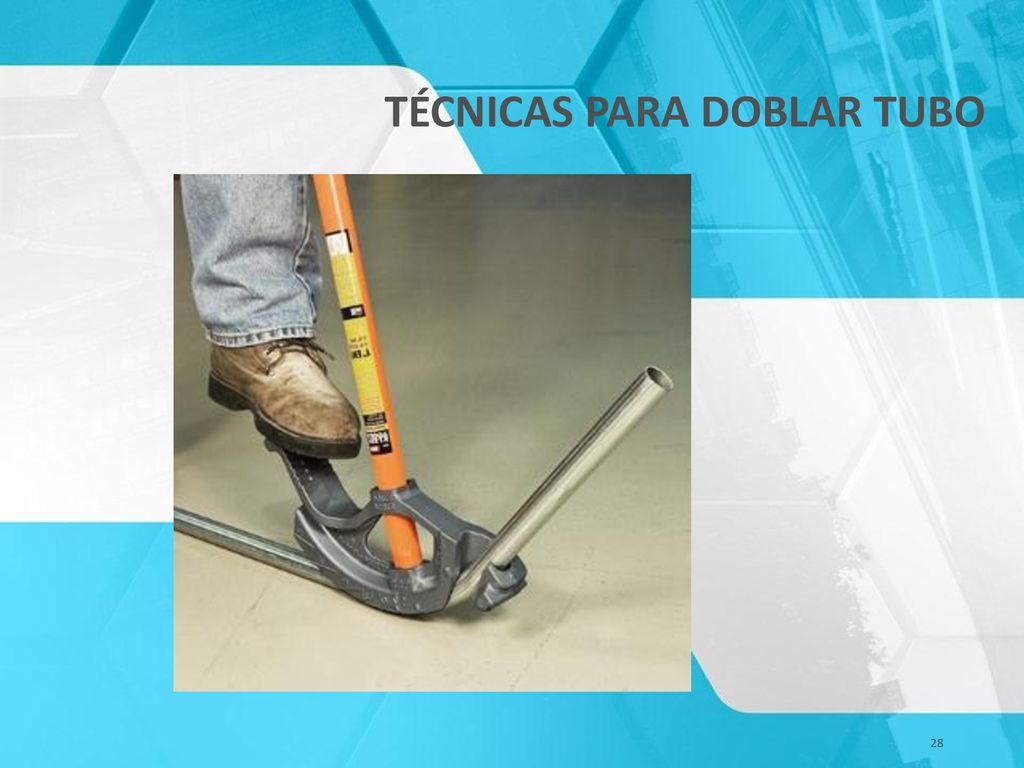

Técnicas para doblar tubo

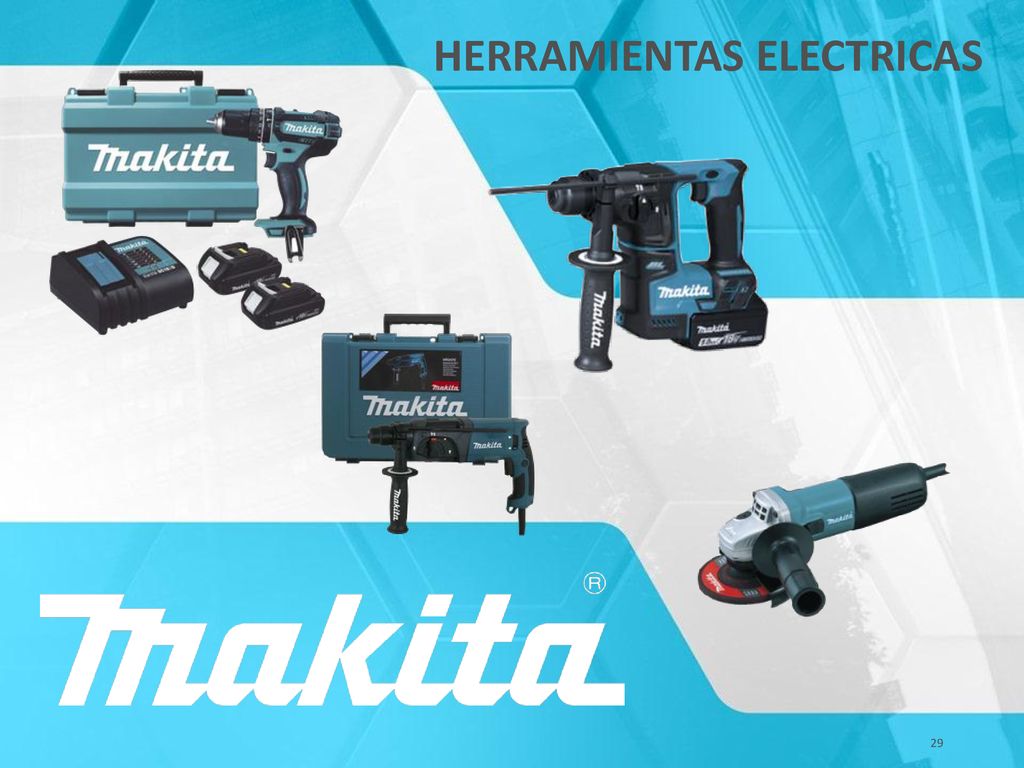

Herramientas electricas

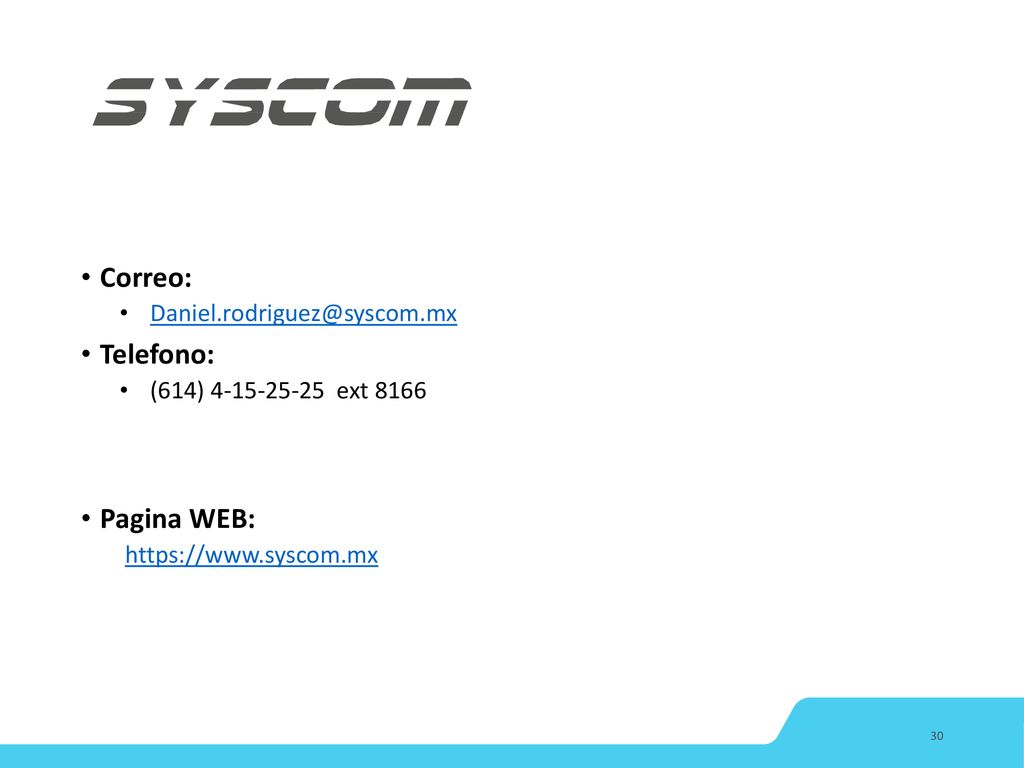

Correo: Telefono: Pagina WEB: Daniel.rodriguez@syscom.mx
(614) ext 8166 Pagina WEB: © Copyright Showeet.com – Creative & Free PowerPoint Templates
