TALLER ELECTROMECÁNICO CONDUCTORES ELÉCTRICOS

Presentación del tema: "TALLER ELECTROMECÁNICO CONDUCTORES ELÉCTRICOS"— Transcripción de la presentación:

1 TALLER ELECTROMECÁNICO CONDUCTORES ELÉCTRICOS
SESION 01 EMPALMES DE CONDUCTORES ELÉCTRICOS

2 SESION DE LOGROS Aplicar normas de seguridad en el taller eléctrico.
Aprender a diferenciar los conductores eléctricos. Desarrollar habilidades en el manejo de herramientas de uso eléctrico. Desarrollar habilidades en labores básicas con conductores eléctricos.

3 MOTIVACION

4 CONDUCTORES ELÉCTRICOS
¿Qué es un conductor eléctrico? Son cuerpos capaces de conducir o transmitir la electricidad. Generalmente se utiliza el cobre como conductor eléctrico.

5 PARTES DE LOS CONDUCTORES ELÉCTRICOS
Los conductores eléctricos tienen partes muy diferenciadas: El elemento conductor o alma conductora. El aislamiento (aislante). La cubierta protectora.

6 PARTES DE LOS CONDUCTORES ELÉCTRICOS
ELEMENTO CONDUCTOR Materiales que permiten con facilidad la conducción de la corriente eléctrica, los más utilizados son el cobre y el aluminio.

7 ELEMENTO CONDUCTOR SEGÚN SU AISLAMIENTO Conductores desnudos
Líneas aéreas de transmisión y distribución Aterramiento de sistemas eléctricos Conductores con aislación Objetivo: Evitar que la energía eléctrica entre en contacto con las personas o con objetos (ductos, artefactos, etc.)

8 ELEMENTO CONDUCTOR SEGÚN SU CONSTITUCIÓN Alambre:
Conductor eléctrico cuya alma conductora está formada por un solo elemento o hilo conductor. Cable: Conductor eléctrico cuya alma conductora está formada por una serie de hilos conductores o alambres de baja sección, lo que le otorga una gran flexibilidad.

9 SEGÚN EL NÚMERO DE CONDUCTORES
ELEMENTO CONDUCTOR SEGÚN EL NÚMERO DE CONDUCTORES Monoconductor: Conductor eléctrico con una sola alma conductora, con aislación y con o sin cubierta protectora. Multiconductor: Conductor de dos o más almas conductoras aisladas entre sí, envueltas cada una por su respectiva capa de aislación y con una o más cubiertas protectoras comunes.

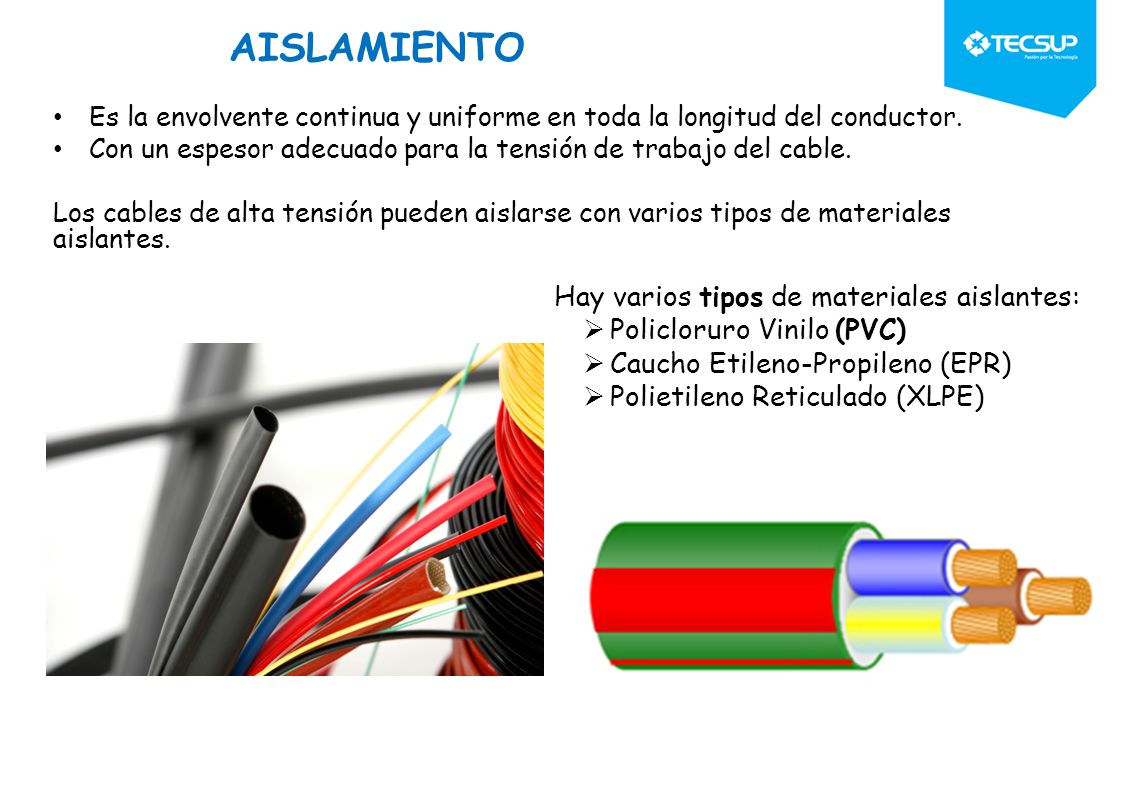

10 AISLAMIENTO Hay varios tipos de materiales aislantes:
Es la envolvente continua y uniforme en toda la longitud del conductor. Con un espesor adecuado para la tensión de trabajo del cable. Los cables de alta tensión pueden aislarse con varios tipos de materiales aislantes. Hay varios tipos de materiales aislantes: Policloruro Vinilo (PVC) Caucho Etileno-Propileno (EPR) Polietileno Reticulado (XLPE)

11 LETRAS DE DESIGNACIÓN DEL AISLAMIENTO

12 LA CUBIERTA PROTECTORA
Objetivo: Proteger la integridad de la aislación y del alma conductora contra daños mecánicos (raspaduras, golpes, etc.) Si las protecciones mecánicas son de acero, latón u otro material resistente, a ésta se le denomina «armadura» La «armadura» puede ser de cinta, alambre o alambres trenzados.

13 SELECCIÓN DE CONDUCTORES ELÉCTRICOS
Deben respetarse ciertos parámetros imprescindibles para la especificación del conductor. Voltaje del sistema Corriente o potencia a suministrar. Temperatura de servicio, temperatura ambiente. Tipo de instalación, dimensiones Sobrecargas o cargas intermitentes. Tipo de aislación. Cubierta protectora.

14 IDENTIFICACIÓN DEL CONDUCTOR
TIPO DE AISLAMIENTO Existen varios tipos y se usará acorde con la necesidad de la instalación eléctrica. POR SU CALIBRE Sección transversal que puede ser milimétrico o expresado en AWG o MCM, equivalencia en milímetros.

15 AISLAMIENTOS MÁS UTILIZADOS
TIPO DESCRIPCIÓN T Aislamiento plástico TW Aislamiento resistente a la humedad TH Aislamiento resistente al calor THW Aislamiento resistente al calor y la humedad

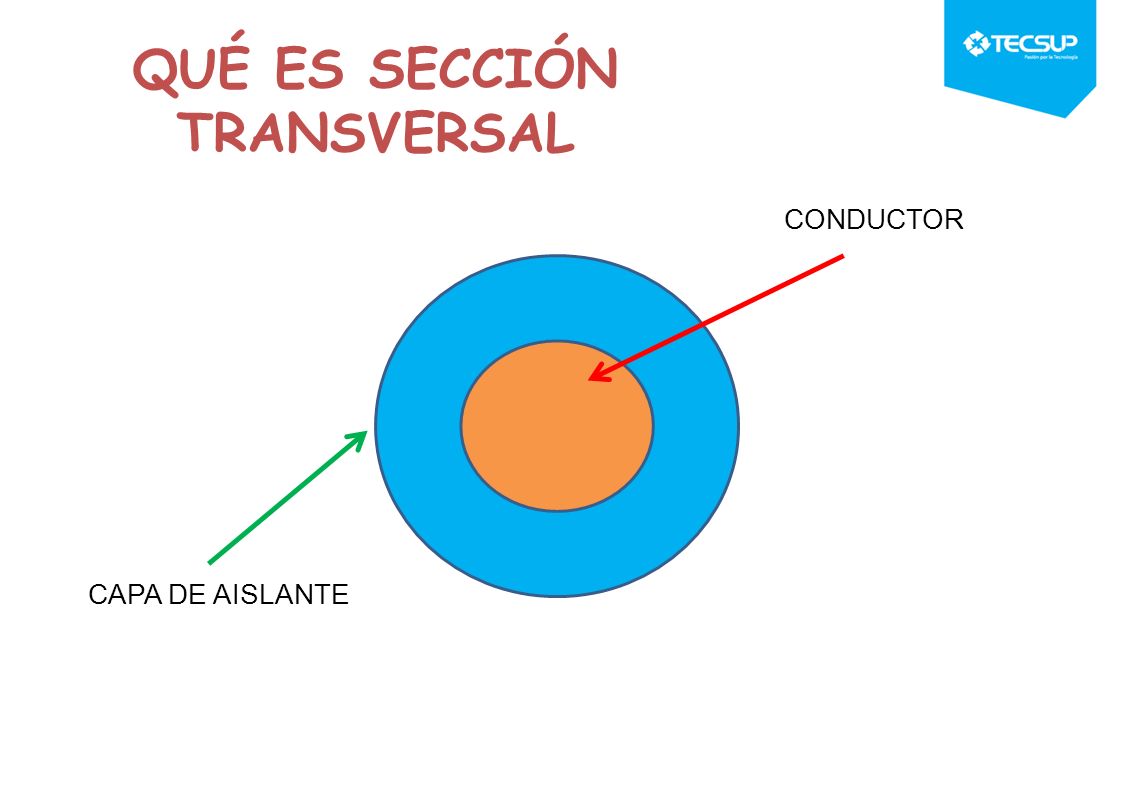

16 QUÉ ES SECCIÓN TRANSVERSAL
CONDUCTOR CAPA DE AISLANTE

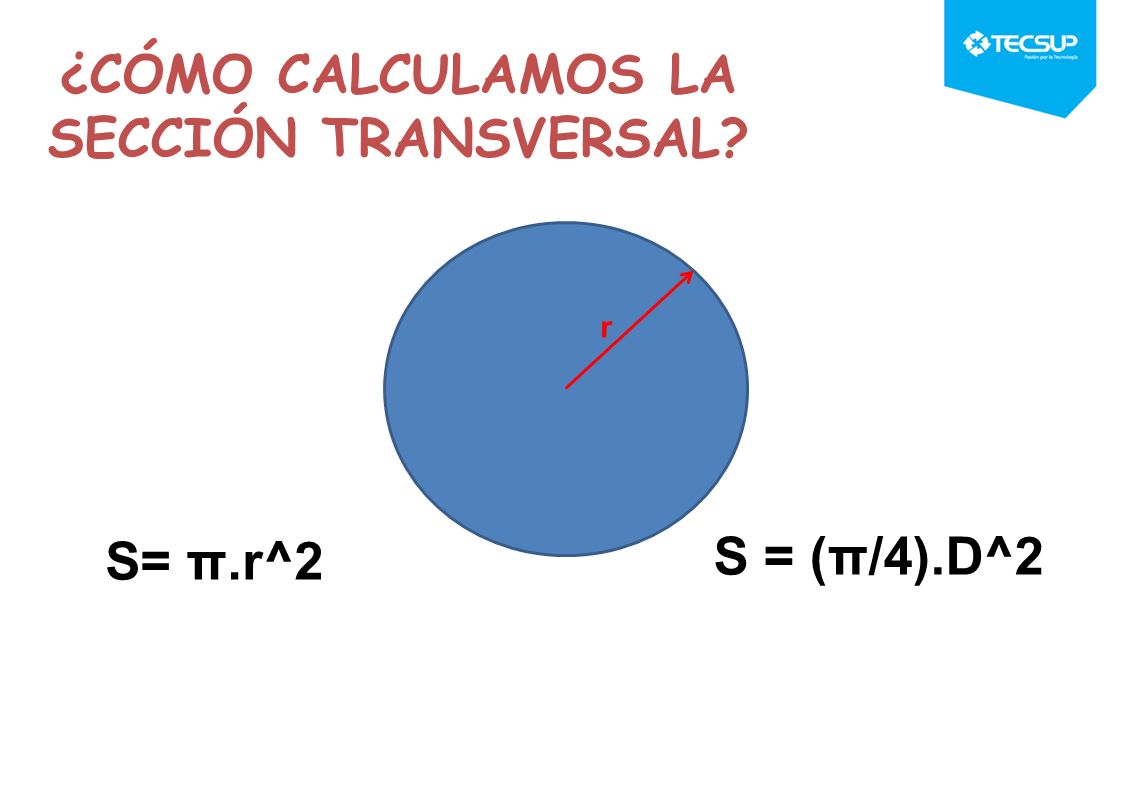

17 ¿CÓMO CALCULAMOS LA SECCIÓN TRANSVERSAL?
S= π.r^2 S = (π/4).D^2

18 CALIBRE DE CONDUCTORES
AMERICANO AWG EUROPEO MILIMETROS CUADRADOS

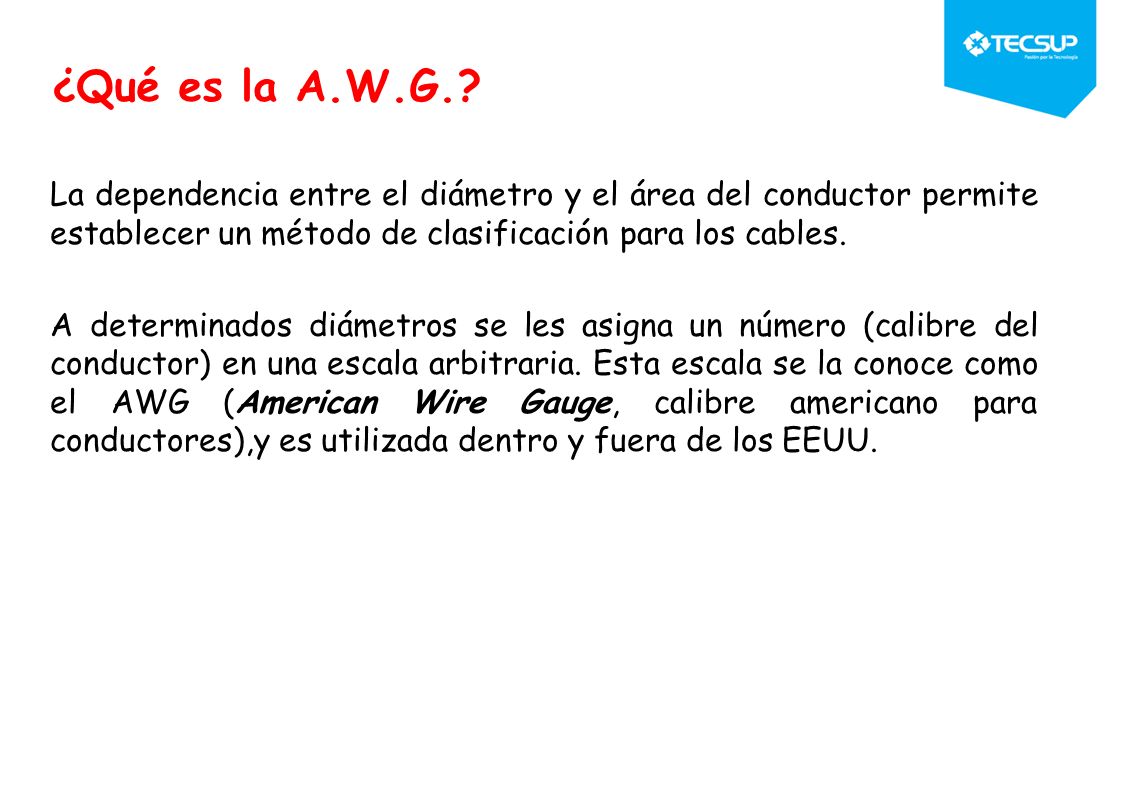

19 ¿Qué es la A.W.G.? La dependencia entre el diámetro y el área del conductor permite establecer un método de clasificación para los cables. A determinados diámetros se les asigna un número (calibre del conductor) en una escala arbitraria. Esta escala se la conoce como el AWG (American Wire Gauge, calibre americano para conductores),y es utilizada dentro y fuera de los EEUU.

20

21

22 OPERACIONES BÁSICAS Y EMPALMES EN CONDUCTORES ELÉCTRICOS

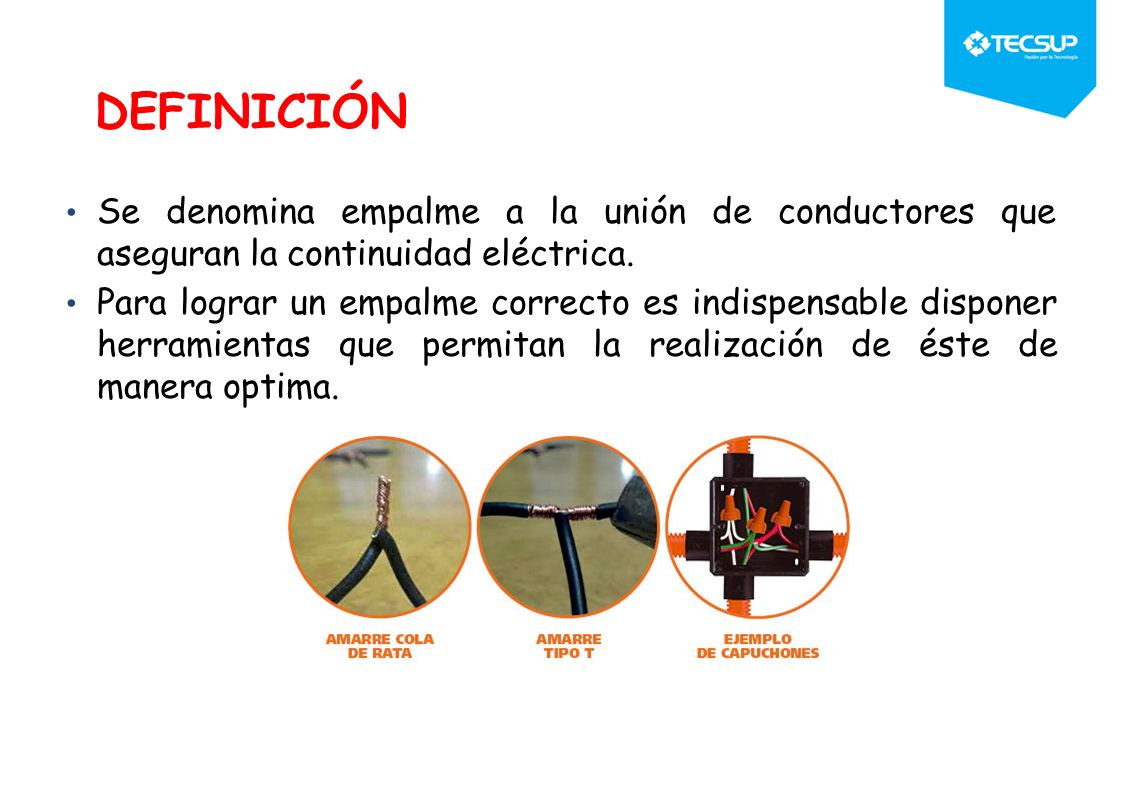

23 DEFINICIÓN Se denomina empalme a la unión de conductores que aseguran la continuidad eléctrica. Para lograr un empalme correcto es indispensable disponer herramientas que permitan la realización de éste de manera optima.

24 EMPALME ENTORCHADO Este tipo de empalme se emplea cuando los cables no van a estar sujetos a esfuerzos de tensión elevados. Se utiliza para hacer las conexiones de los cables en las cajas de conexión, ya sea de tomacorrientes o interruptores. En este tipo de uniones, el encintado puede ser sustituido por un conector de capuchón.

25 EMPALME DE PROLONGACION
Este  empalme  nos  sirve  para  unir  dos  alambres; soporta  mayores  esfuerzos  de  tensión  y  se  utiliza principalmente para tendidos.

26 EMPALME DE DERIVACION Es de gran utilidad cuando se desea derivar energía eléctrica en alimentaciones adicionales, las vueltas deben sujetarse fuertemente sobre el conductor recto.

27 PROCEDIMIENTO DE TRABAJO PRACTICO

28 EMPALME DE PROLONGACIÓN ENTRE ALAMBRES SÓLIDOS TW

29 EMPALME EN DERIVACIÓN CON ALAMBRES SÓLIDOS TW

30 EMPALME EN DERIVACIÓN CON DOS ALAMBRES SÓLIDOS TW Nº 14 Y UN ALAMBRE TW Nº 12

31 EMPALME DE PROLONGACIÓN CON CABLES

32 EMPALME EN DERIVACIÓN CON CABLES

33 HERRAMIENTAS BASICAS DEL ELECTRICISTA

34 ALICATE DE CORTE ANGULAR
Corta de manera eficaz y rápida los conductores eléctricos.

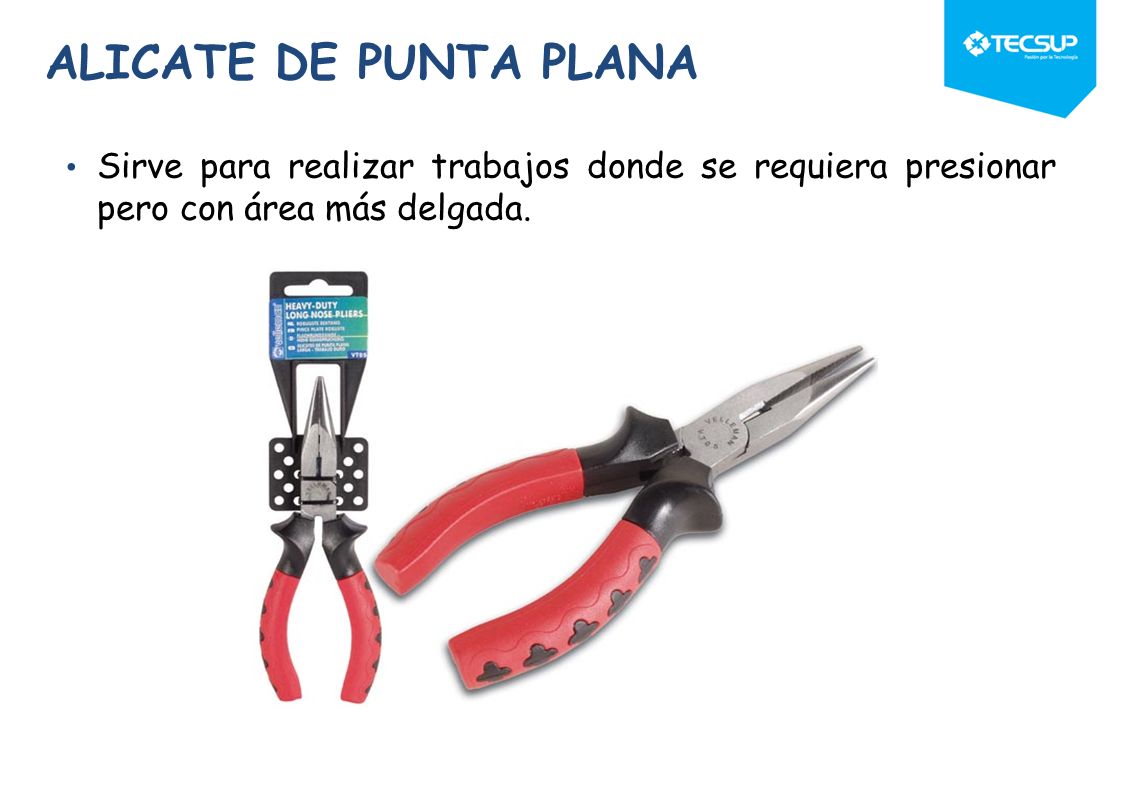

35 ALICATE DE PUNTA PLANA Sirve para realizar trabajos donde se requiera presionar pero con área más delgada.

36 ALICATE DE PUNTA REDONDA
Generalmente sirve para hacer doblados circulares del conductor eléctrico

37 ALICATE UNIVERSAL Multiplica la fuerza de presión gracias a la ley de la palanca.

38 DESTORNILLADOR Diseñados para apretar o aflojar los tornillos ranurados de fijación sobre materiales de madera, metálicos, plásticos etc.

39 DESTORNILLADOR PILOTO
Sirve para determinar si algún contacto o conductor eléctrico se encuentra energizado.

40 TERMINALES O BORNERAS Sirven para sujetar o unir los conductores eléctricos.

41
