EVALUACION ESTRUCTURAL DE EDIFICACIONES

Presentación del tema: "EVALUACION ESTRUCTURAL DE EDIFICACIONES"— Transcripción de la presentación:

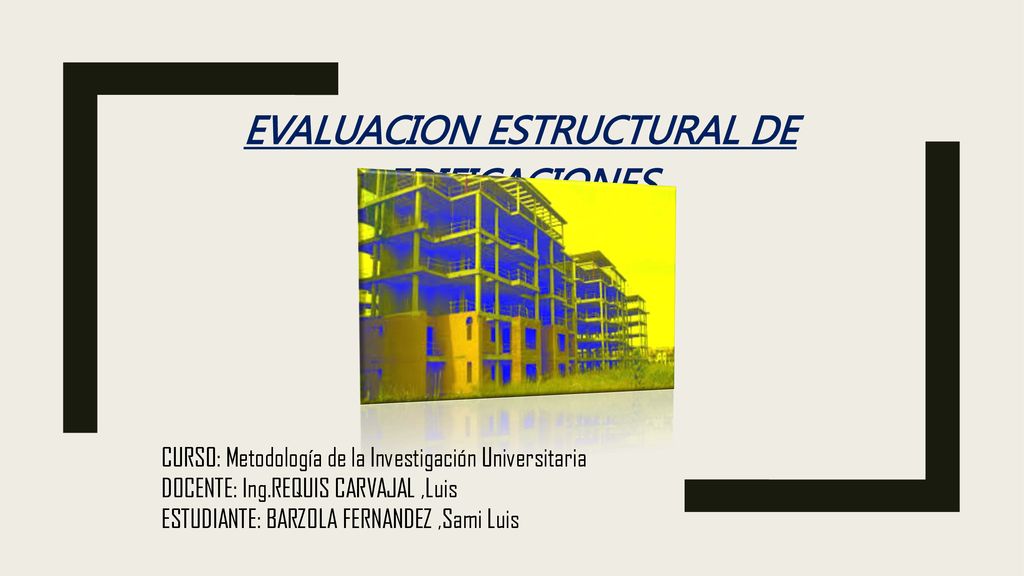

1 EVALUACION ESTRUCTURAL DE EDIFICACIONES
CURSO: Metodología de la Investigación Universitaria DOCENTE: Ing.REQUIS CARVAJAL ,Luis ESTUDIANTE: BARZOLA FERNANDEZ ,Sami Luis

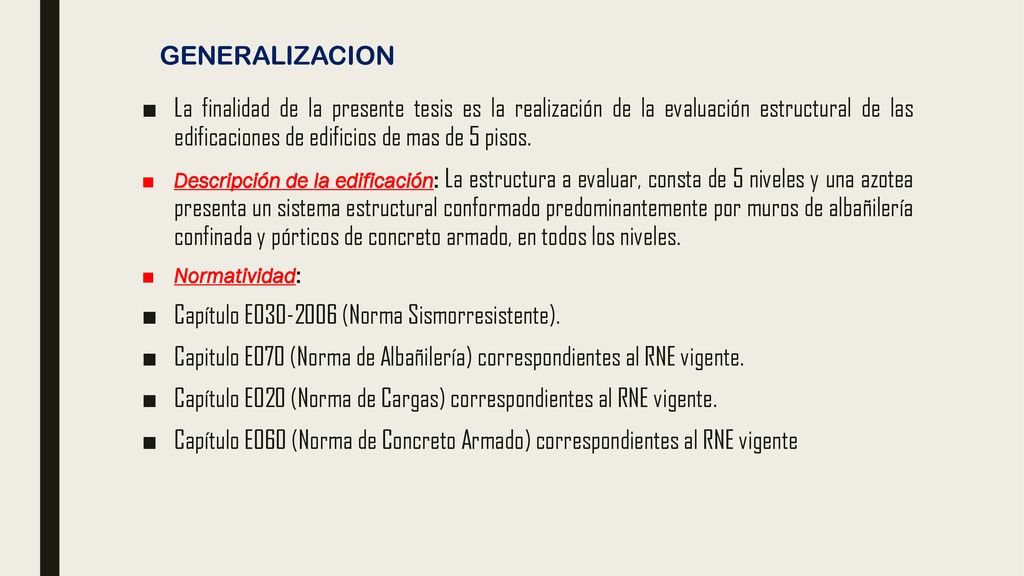

2 Capítulo E030-2006 (Norma Sismorresistente).
GENERALIZACION La finalidad de la presente tesis es la realización de la evaluación estructural de las edificaciones de edificios de mas de 5 pisos. Descripción de la edificación: La estructura a evaluar, consta de 5 niveles y una azotea presenta un sistema estructural conformado predominantemente por muros de albañilería confinada y pórticos de concreto armado, en todos los niveles. Normatividad: Capítulo E (Norma Sismorresistente). Capitulo E070 (Norma de Albañilería) correspondientes al RNE vigente. Capítulo E020 (Norma de Cargas) correspondientes al RNE vigente. Capítulo E060 (Norma de Concreto Armado) correspondientes al RNE vigente

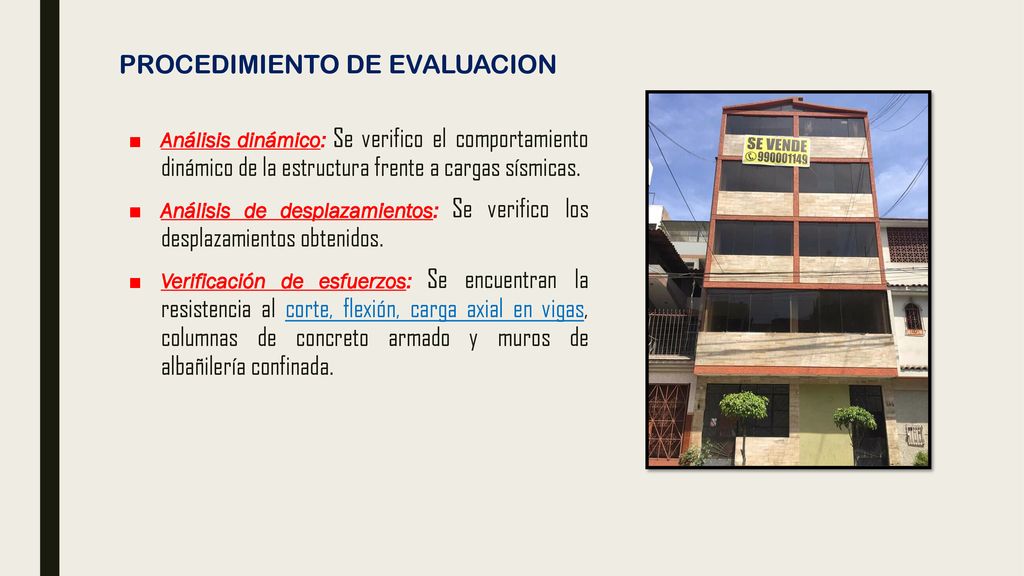

3 PROCEDIMIENTO DE EVALUACION
Análisis dinámico: Se verifico el comportamiento dinámico de la estructura frente a cargas sísmicas. Análisis de desplazamientos: Se verifico los desplazamientos obtenidos. Verificación de esfuerzos: Se encuentran la resistencia al corte, flexión, carga axial en vigas, columnas de concreto armado y muros de albañilería confinada.

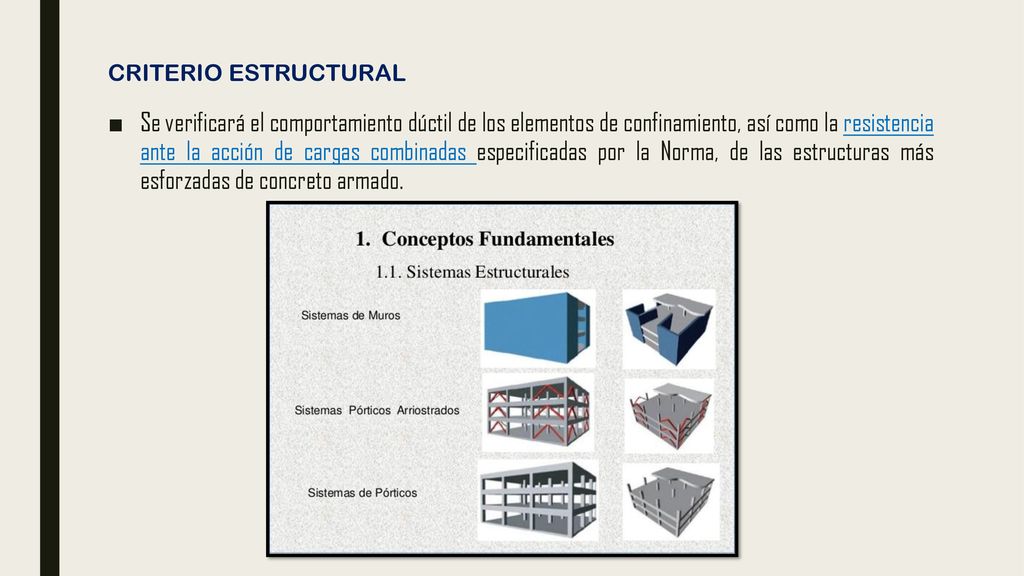

4 CRITERIO ESTRUCTURAL Se verificará el comportamiento dúctil de los elementos de confinamiento, así como la resistencia ante la acción de cargas combinadas especificadas por la Norma, de las estructuras más esforzadas de concreto armado.

5 CARACTERÍSTICAS DE LA ESTRUCTURA

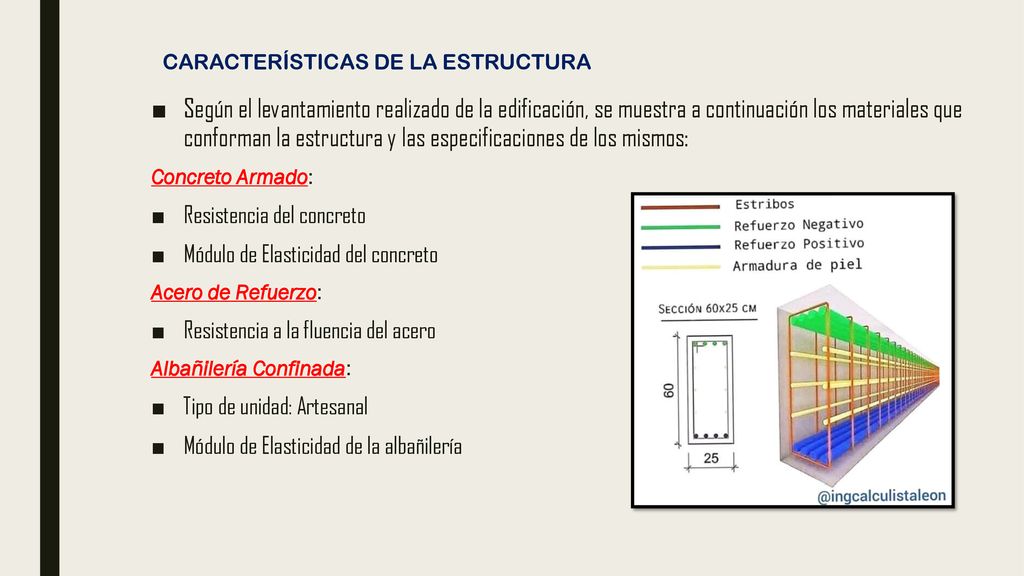

Según el levantamiento realizado de la edificación, se muestra a continuación los materiales que conforman la estructura y las especificaciones de los mismos: Concreto Armado: Resistencia del concreto Módulo de Elasticidad del concreto Acero de Refuerzo: Resistencia a la fluencia del acero Albañilería Confinada: Tipo de unidad: Artesanal Módulo de Elasticidad de la albañilería

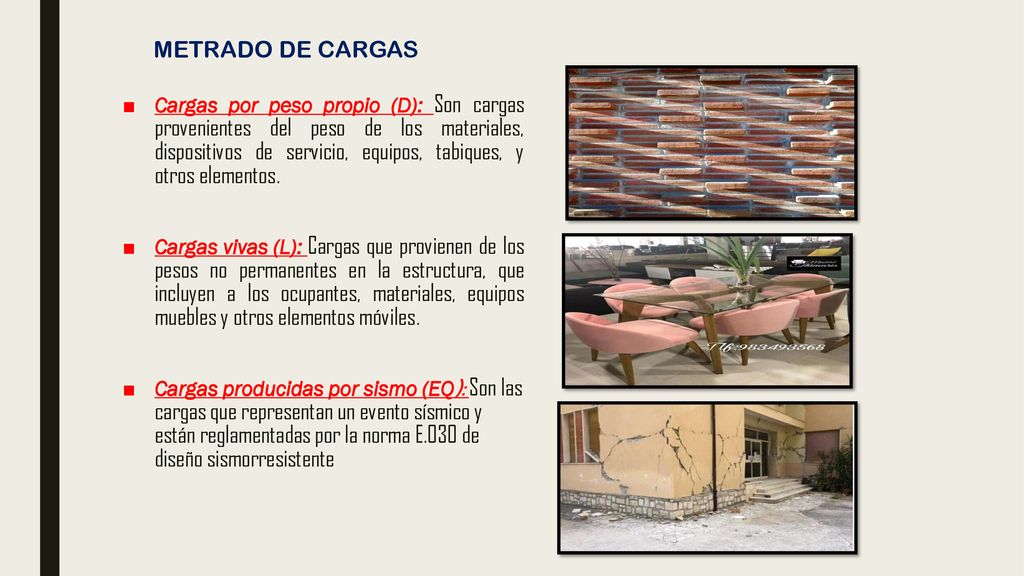

6 METRADO DE CARGAS Cargas por peso propio (D): Son cargas provenientes del peso de los materiales, dispositivos de servicio, equipos, tabiques, y otros elementos. Cargas vivas (L): Cargas que provienen de los pesos no permanentes en la estructura, que incluyen a los ocupantes, materiales, equipos muebles y otros elementos móviles. Cargas producidas por sismo (EQ): Son las cargas que representan un evento sísmico y están reglamentadas por la norma E.030 de diseño sismorresistente

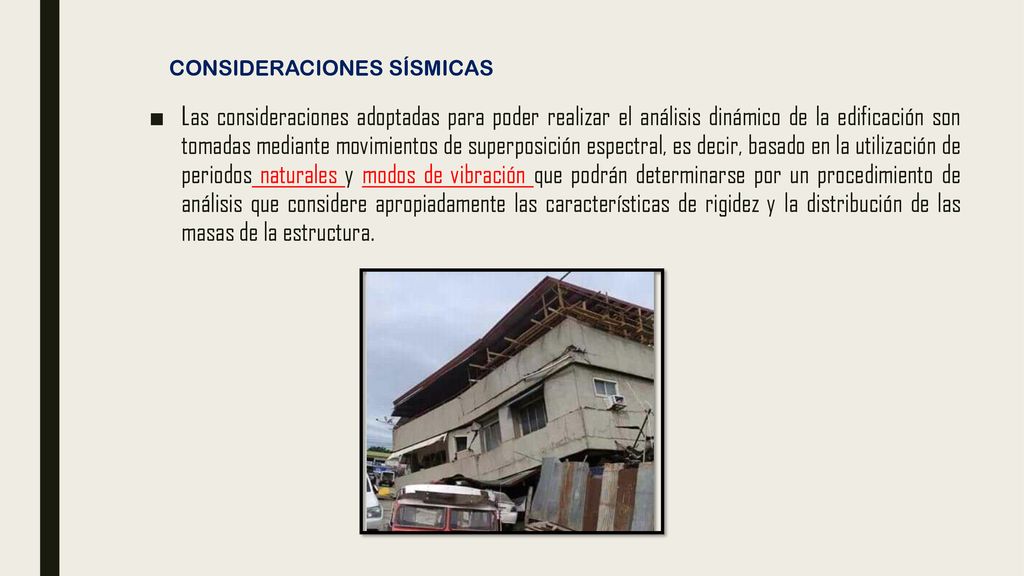

7 CONSIDERACIONES SÍSMICAS
Las consideraciones adoptadas para poder realizar el análisis dinámico de la edificación son tomadas mediante movimientos de superposición espectral, es decir, basado en la utilización de periodos naturales y modos de vibración que podrán determinarse por un procedimiento de análisis que considere apropiadamente las características de rigidez y la distribución de las masas de la estructura.

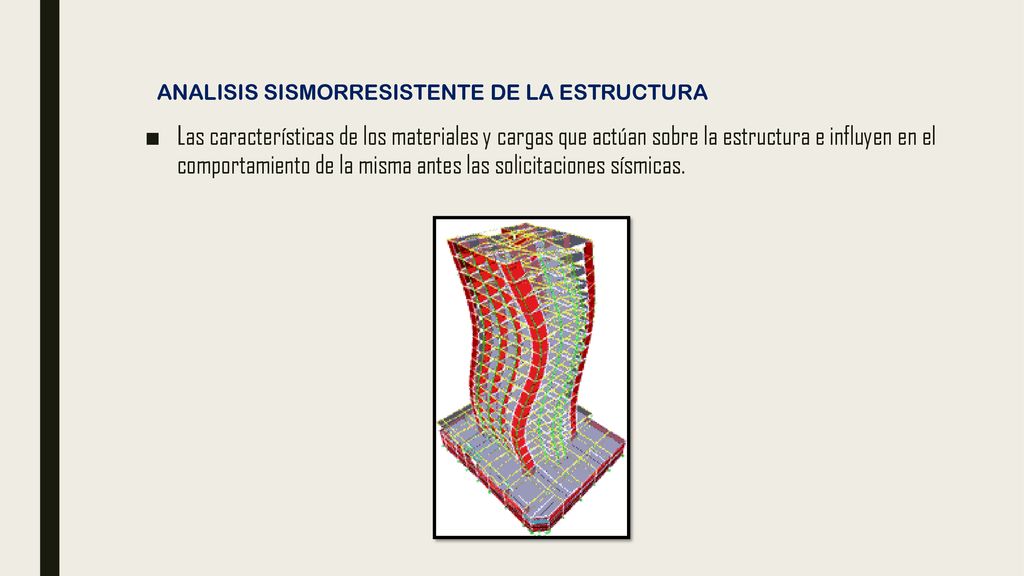

8 ANALISIS SISMORRESISTENTE DE LA ESTRUCTURA
Las características de los materiales y cargas que actúan sobre la estructura e influyen en el comportamiento de la misma antes las solicitaciones sísmicas.

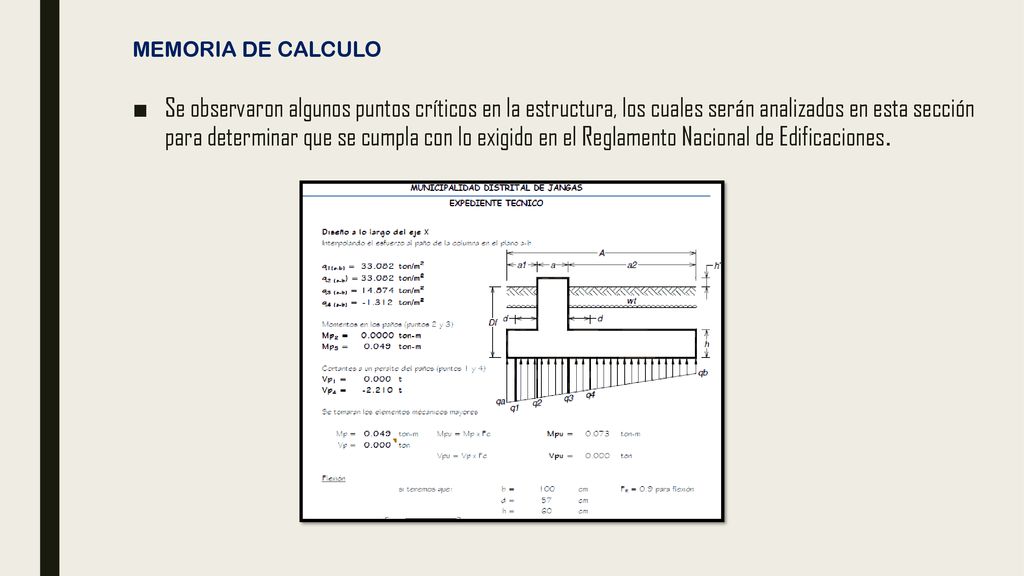

9 MEMORIA DE CALCULO Se observaron algunos puntos críticos en la estructura, los cuales serán analizados en esta sección para determinar que se cumpla con lo exigido en el Reglamento Nacional de Edificaciones.

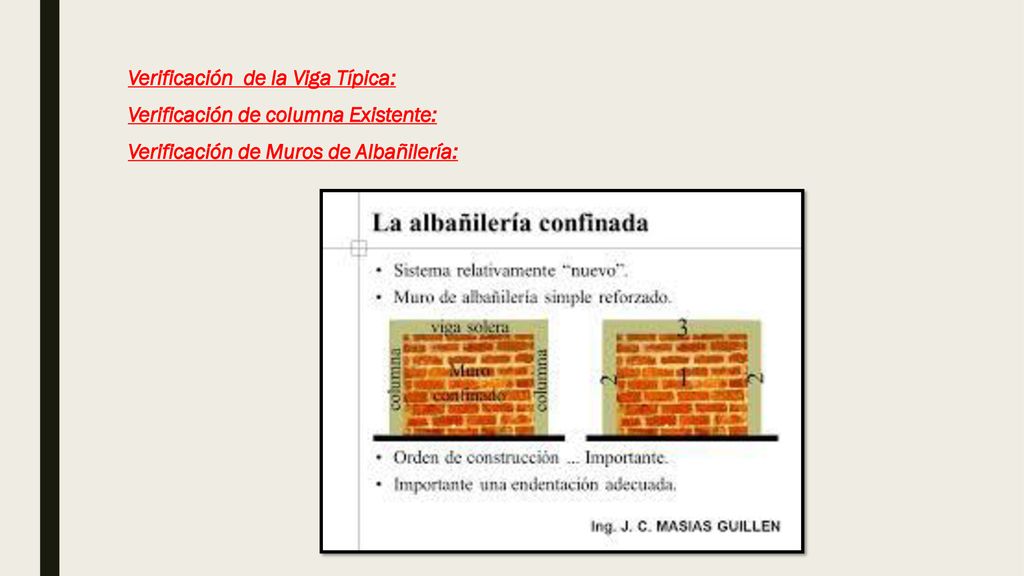

10 Verificación de la Viga Típica: Verificación de columna Existente: Verificación de Muros de Albañilería:
