1 I NTEGRANTES : F LORES A GUILAR M EDELLYN M OLLINEDO L ÓPEZ D IVA L IMA O RGAZ C LAUDIA G ABRIELA P OMA M AMANI E DUARDO T ICONA Y UJRA A DALITH REGISTROS DE BUZAMIENTO

2 C ONTENIDO R EGISTRO DE B UZAMIENTO P RINCIPIO A PARATOS DE R EGISTRO D EL P ERFIL D E B UZAMIENTO C ONDICIONES D E P OZO C ONTROL D E L A C ALIDAD D E L OS P ERFILES P RESENTACIÓN D E L OS R ESULTADOS A NÁLISIS D EL P ERFIL D E B UZAMIENTO B UZAMIENTO E STRUCTURAL C ONFIGURACIONES, C ARACTERÍSTICAS Y E XTENSIÓN L ATERAL D E A NOMALÍAS E L S ISTEMA D E L OS E SQUEMAS D E C OLORES R ELACIÓN E NTRE ESQUEMAS D E C OLOR Y L OS P ERFILES D E R ESISTIVIDAD G RÁFICOS P OLARES P ARA L A D ETERMINACIÓN D E B UZAMIENTO E STRUCTURAL C ONFIGURACIONES C ARACTERÍSTICAS S UBSTRACCIÓN D E B UZAMIENTO C OLORACIÓN G RUESA Y F INA E SQUEMAS R OJOS Y A ZULES A BSOLUTOS C OMPARACIÓN C ON P ERFILES D E R ESISTIVIDADES

3 R EGISTRO DE B UZAMIENTO (D IPMETER ) El Dipmeter es una herramienta que posee cuatro brazos a 90º, los cuales registran los cambios de buzamientos de los estratos, por medio de lecturas de resistividad. Debe utilizarse junto con un GR, debido a que los buzamientos estructurales se miden sobre los planos de estratificación de loas lutítas, ya que las arenas poseen buzamientos estratigráficos dentro de los paquetes, dentro de los cuales pueden haber estratificación cruzada.. Si no tomamos en cuenta la litología sobre la cual se mide el buzamiento se corre el riesgo de medir un buzamiento estratigráfico dentro de una arena y no un buzamiento estructural sobre una lutíta.

4

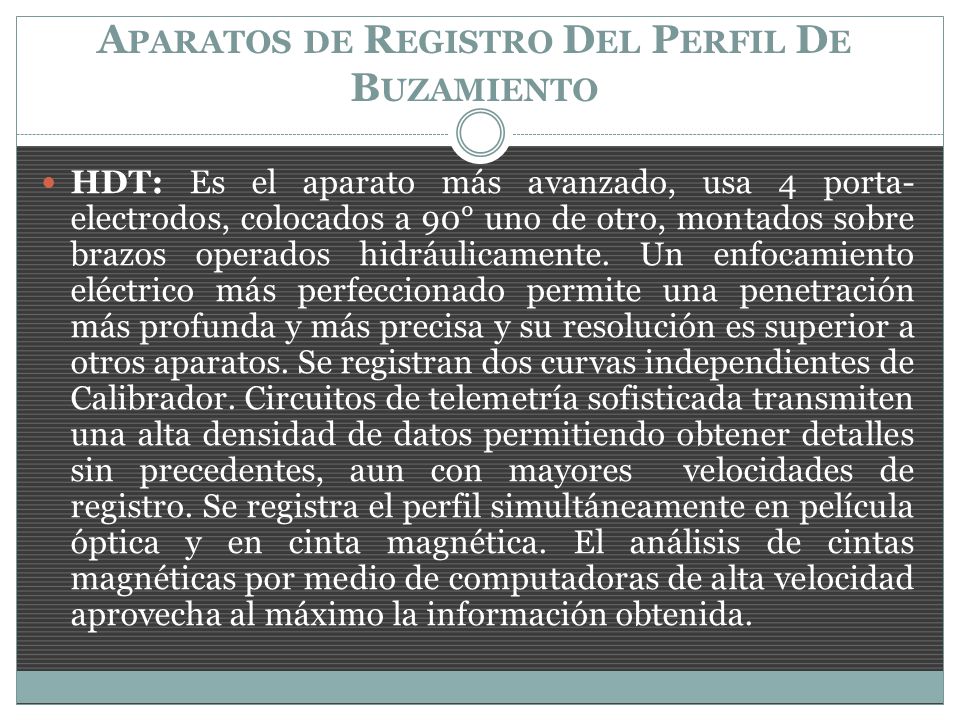

5 A PARATOS DE R EGISTRO D EL P ERFIL D E B UZAMIENTO HDT: Es el aparato más avanzado, usa 4 porta- electrodos, colocados a 90° uno de otro, montados sobre brazos operados hidráulicamente. Un enfocamiento eléctrico más perfeccionado permite una penetración más profunda y más precisa y su resolución es superior a otros aparatos. Se registran dos curvas independientes de Calibrador. Circuitos de telemetría sofisticada transmiten una alta densidad de datos permitiendo obtener detalles sin precedentes, aun con mayores velocidades de registro. Se registra el perfil simultáneamente en película óptica y en cinta magnética. El análisis de cintas magnéticas por medio de computadoras de alta velocidad aprovecha al máximo la información obtenida.

6

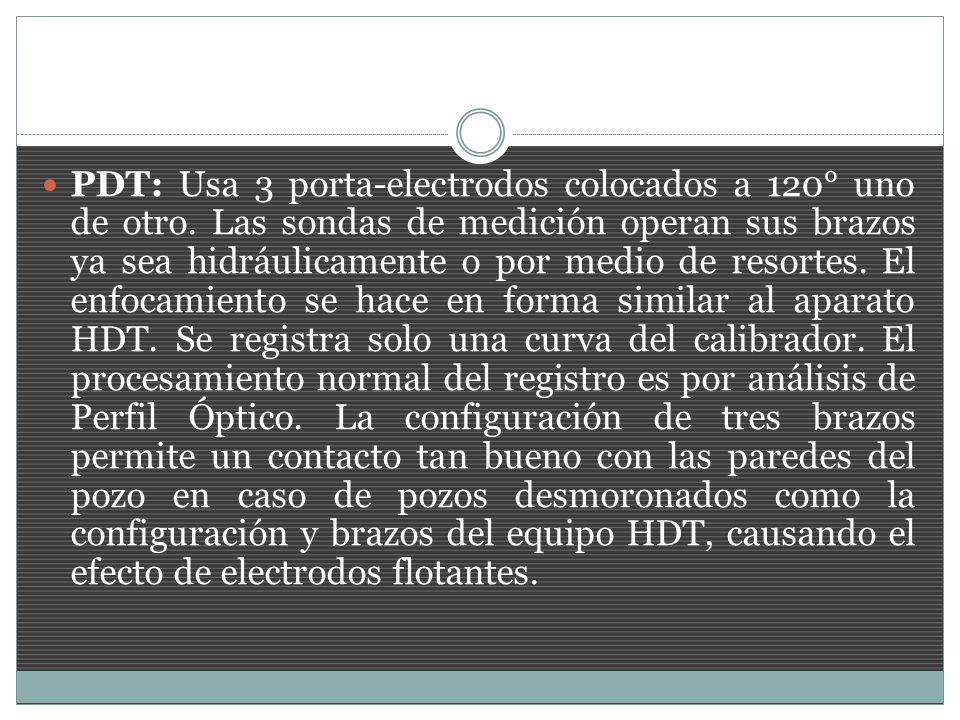

7 PDT: Usa 3 porta-electrodos colocados a 120° uno de otro. Las sondas de medición operan sus brazos ya sea hidráulicamente o por medio de resortes. El enfocamiento se hace en forma similar al aparato HDT. Se registra solo una curva del calibrador. El procesamiento normal del registro es por análisis de Perfil Óptico. La configuración de tres brazos permite un contacto tan bueno con las paredes del pozo en caso de pozos desmoronados como la configuración y brazos del equipo HDT, causando el efecto de electrodos flotantes.

8

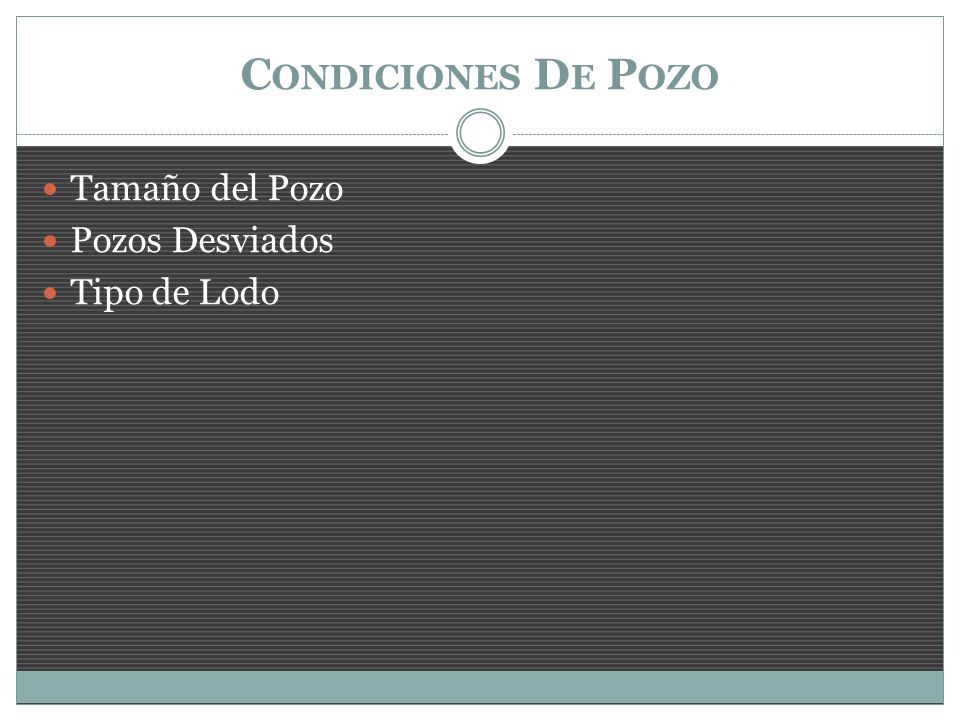

9 C ONDICIONES D E P OZO Tamaño del Pozo Pozos Desviados Tipo de Lodo

10 C ONTROL D E L A C ALIDAD D E L OS P ERFILES Se requiere la especificación de varios parámetros: La misma escala de profundidad El intervalo para el procesamiento, definido por la profundidad inicial y final. La longitud del tramo de la correlación, en pies. Este es el largo de la ventana a través de la cual la computadora mira las curvas de micro-resistividad al correlacionarlas. El ángulo de búsqueda. Este es un intervalo de profundidad que corresponde al buzamiento máximo que se espera encontrar. Paso, expresa el porcentaje de la longitud de la correlación. La computadora calcula un coeficiente de correlación para cada desplazamiento incremental entre cada curva dentro del ángulo de búsqueda.

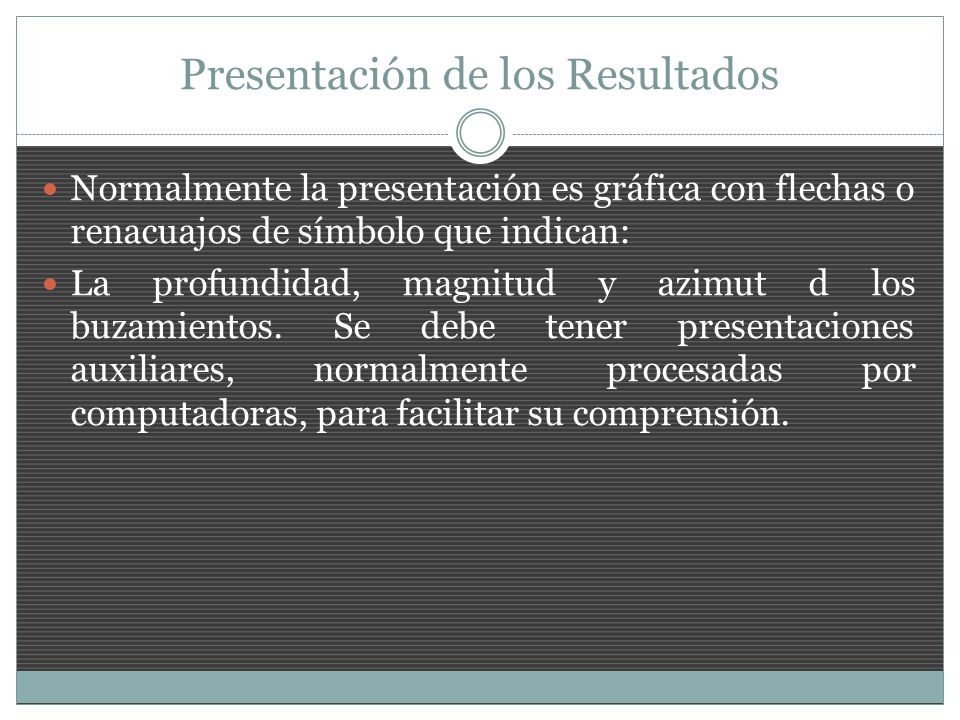

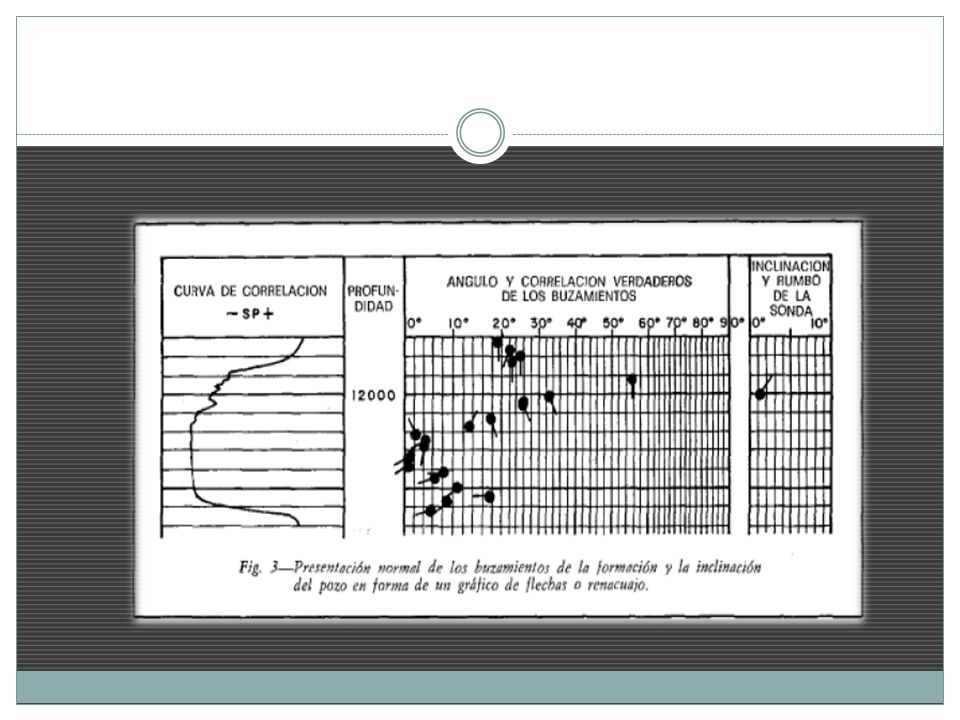

11 Presentación de los Resultados Normalmente la presentación es gráfica con flechas o renacuajos de símbolo que indican: La profundidad, magnitud y azimut d los buzamientos. Se debe tener presentaciones auxiliares, normalmente procesadas por computadoras, para facilitar su comprensión.

12

13 Análisis del Perfil de Buzamiento Refleja cuatro clases de deformaciones estructurales basados en métodos prácticos resultado de todos los fenómenos.  El buzamiento estructural  Buzamiento estructural con asociación a fallas y pliegues  Buzamientos que reflejan el modo de deposito  Otros

14

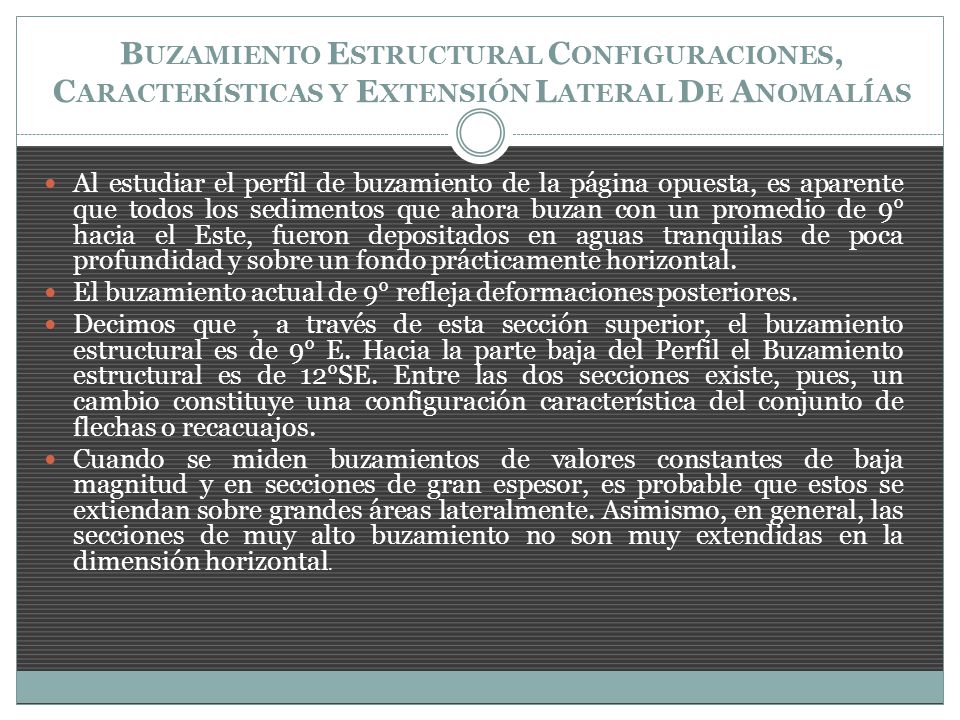

15 B UZAMIENTO E STRUCTURAL C ONFIGURACIONES, C ARACTERÍSTICAS Y E XTENSIÓN L ATERAL D E A NOMALÍAS Al estudiar el perfil de buzamiento de la página opuesta, es aparente que todos los sedimentos que ahora buzan con un promedio de 9° hacia el Este, fueron depositados en aguas tranquilas de poca profundidad y sobre un fondo prácticamente horizontal. El buzamiento actual de 9° refleja deformaciones posteriores. Decimos que, a través de esta sección superior, el buzamiento estructural es de 9° E. Hacia la parte baja del Perfil el Buzamiento estructural es de 12°SE. Entre las dos secciones existe, pues, un cambio constituye una configuración característica del conjunto de flechas o recacuajos. Cuando se miden buzamientos de valores constantes de baja magnitud y en secciones de gran espesor, es probable que estos se extiendan sobre grandes áreas lateralmente. Asimismo, en general, las secciones de muy alto buzamiento no son muy extendidas en la dimensión horizontal.

16

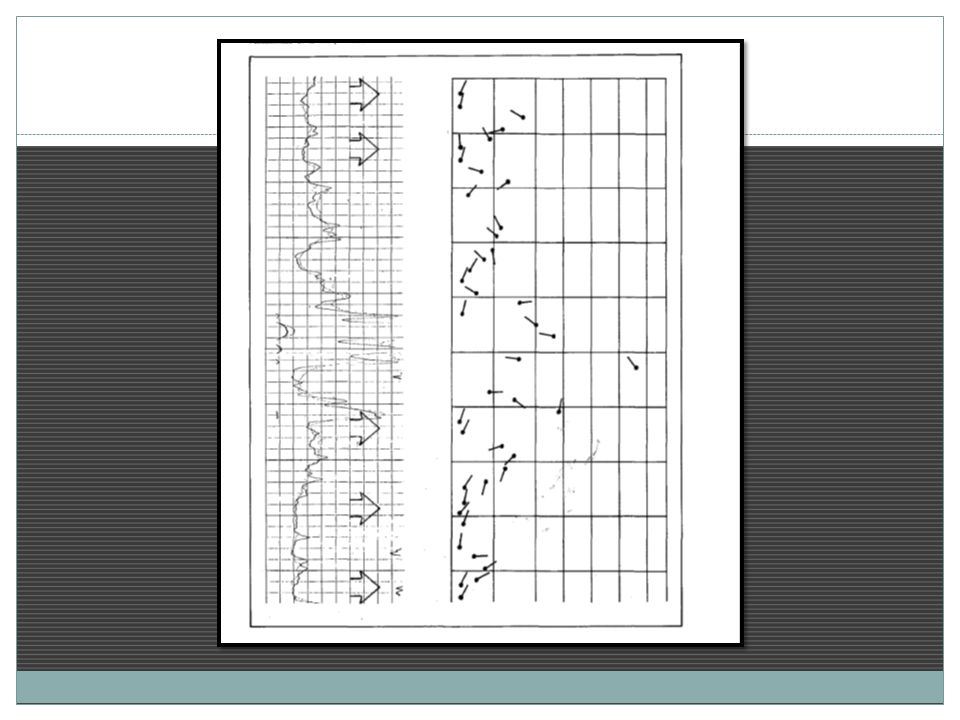

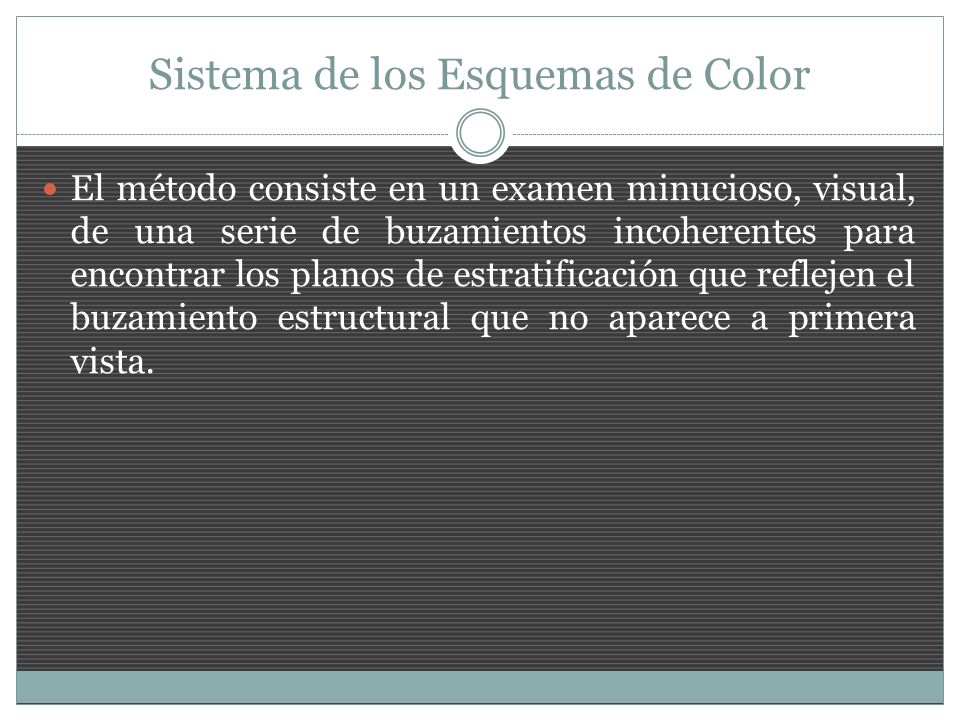

17 Sistema de los Esquemas de Color El método consiste en un examen minucioso, visual, de una serie de buzamientos incoherentes para encontrar los planos de estratificación que reflejen el buzamiento estructural que no aparece a primera vista.

18

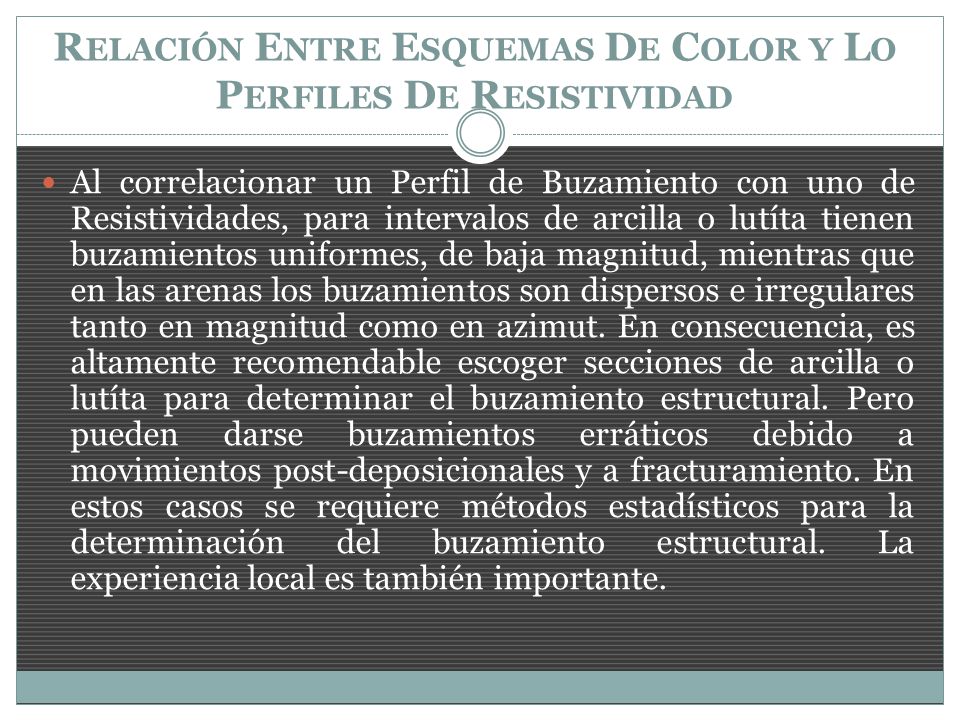

19 R ELACIÓN E NTRE E SQUEMAS D E C OLOR Y L O P ERFILES D E R ESISTIVIDAD Al correlacionar un Perfil de Buzamiento con uno de Resistividades, para intervalos de arcilla o lutíta tienen buzamientos uniformes, de baja magnitud, mientras que en las arenas los buzamientos son dispersos e irregulares tanto en magnitud como en azimut. En consecuencia, es altamente recomendable escoger secciones de arcilla o lutíta para determinar el buzamiento estructural. Pero pueden darse buzamientos erráticos debido a movimientos post-deposicionales y a fracturamiento. En estos casos se requiere métodos estadísticos para la determinación del buzamiento estructural. La experiencia local es también importante.

20

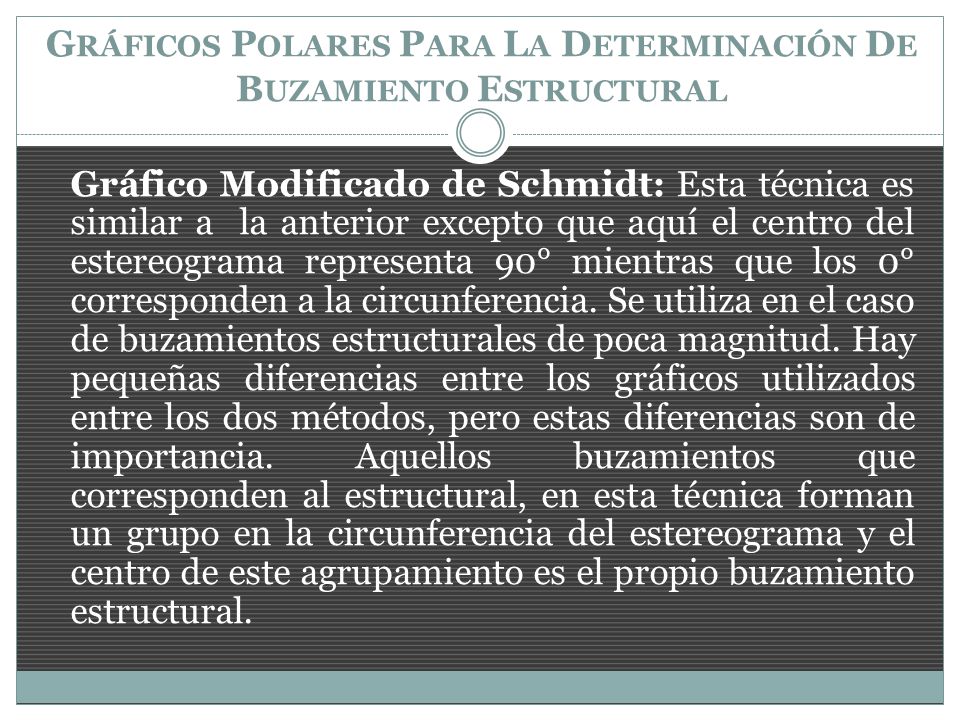

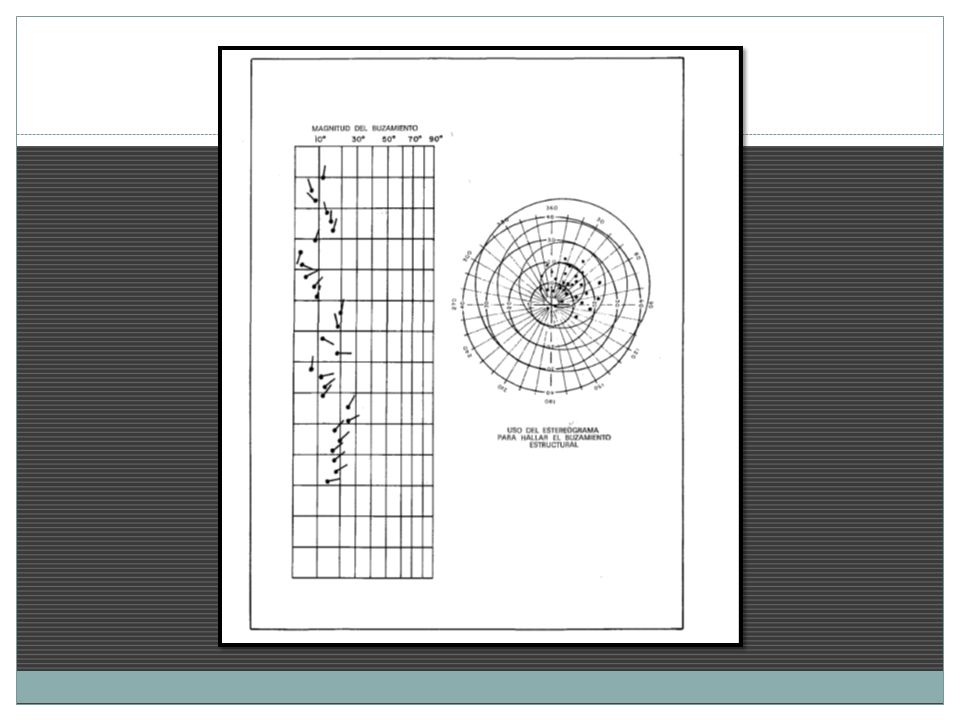

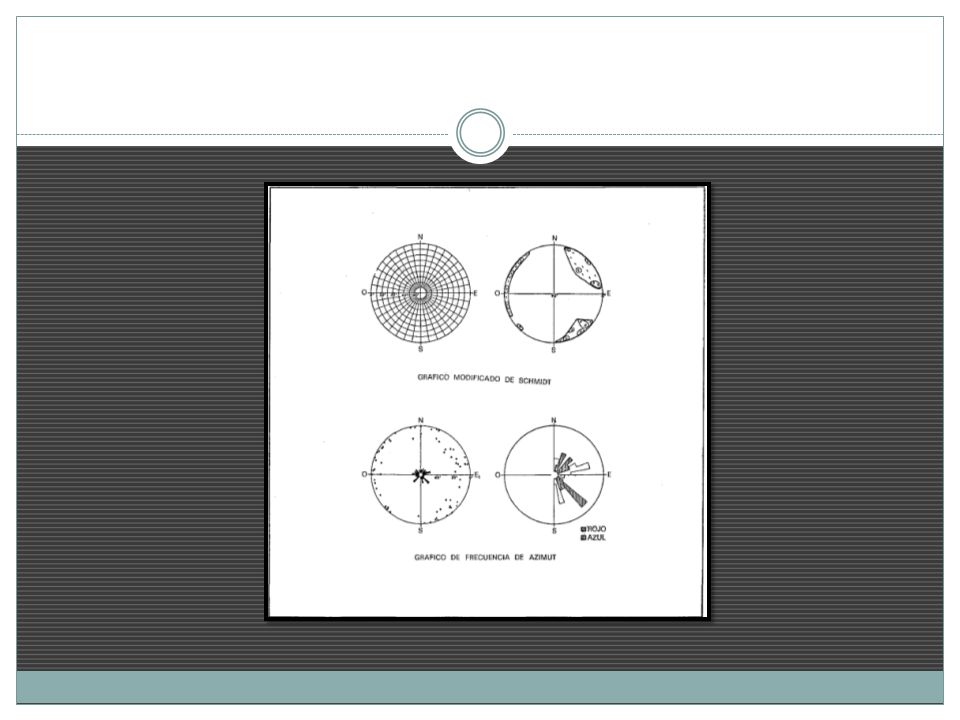

21 G RÁFICOS P OLARES P ARA L A D ETERMINACIÓN D E B UZAMIENTO E STRUCTURAL Gráfico Modificado de Schmidt: Esta técnica es similar a la anterior excepto que aquí el centro del estereograma representa 90° mientras que los 0° corresponden a la circunferencia. Se utiliza en el caso de buzamientos estructurales de poca magnitud. Hay pequeñas diferencias entre los gráficos utilizados entre los dos métodos, pero estas diferencias son de importancia. Aquellos buzamientos que corresponden al estructural, en esta técnica forman un grupo en la circunferencia del estereograma y el centro de este agrupamiento es el propio buzamiento estructural.

22 Gráfico de Frecuencia de Azimut Gráfico de Frecuencia de Azimut: Este grafico no toma en cuenta la magnitud del buzamiento y presenta tan solo el número de veces que algún azimut cae en uno de los sectores de 10° de extensión en que esta dividido el gráfico. En esta forma se encontrará el rumbo predominante en que buzan las capas, que no es necesariamente el del buzamiento estructural por cuanto puede existir entrecruzamiento de capas. En vista de lo antes dicho se sugiere no utilizar este método para encontrar el buzamiento estructural.

23

24

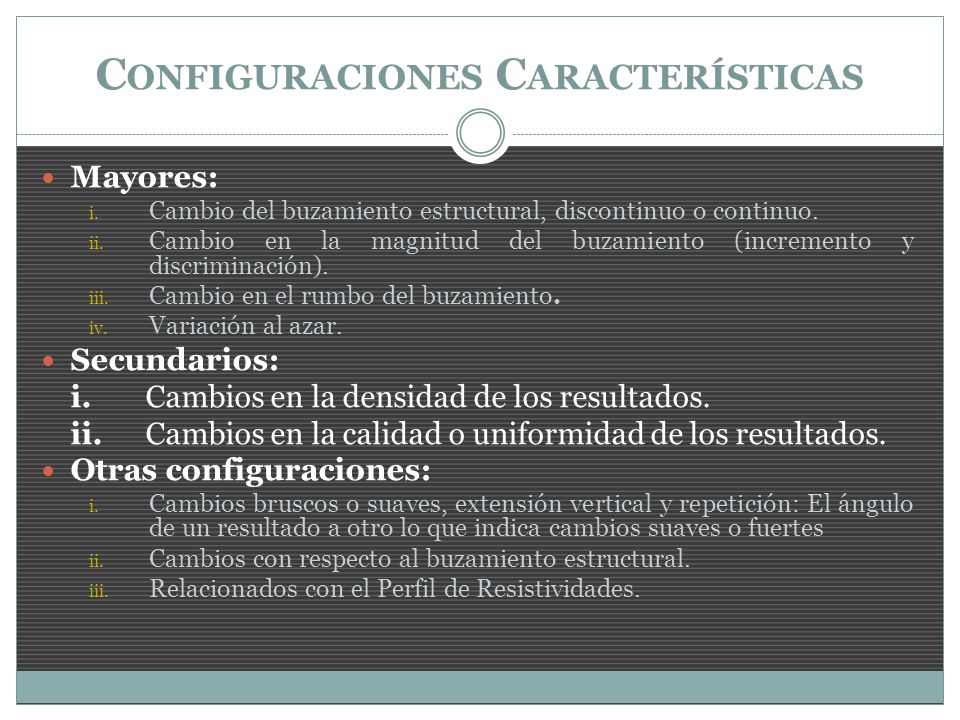

25 C ONFIGURACIONES C ARACTERÍSTICAS Mayores: i. Cambio del buzamiento estructural, discontinuo o continuo. ii. Cambio en la magnitud del buzamiento (incremento y discriminación). iii. Cambio en el rumbo del buzamiento. iv. Variación al azar. Secundarios: i. Cambios en la densidad de los resultados. ii. Cambios en la calidad o uniformidad de los resultados. Otras configuraciones: i. Cambios bruscos o suaves, extensión vertical y repetición: El ángulo de un resultado a otro lo que indica cambios suaves o fuertes ii. Cambios con respecto al buzamiento estructural. iii. Relacionados con el Perfil de Resistividades.

26 S UBSTRACCIÓN D E B UZAMIENTO La representación en solamente dos dimensiones de capas estratificadas que son de naturaleza tridimensional, puede ser causa de errores. La relación geométrica entre los buzamientos que conforman una configuración puede ser difícil de apercibir, sobre todo si los valores del azimut son variables. Se logra obtener la substracción o resta de buzamientos mediante la rotación de vectores.

27

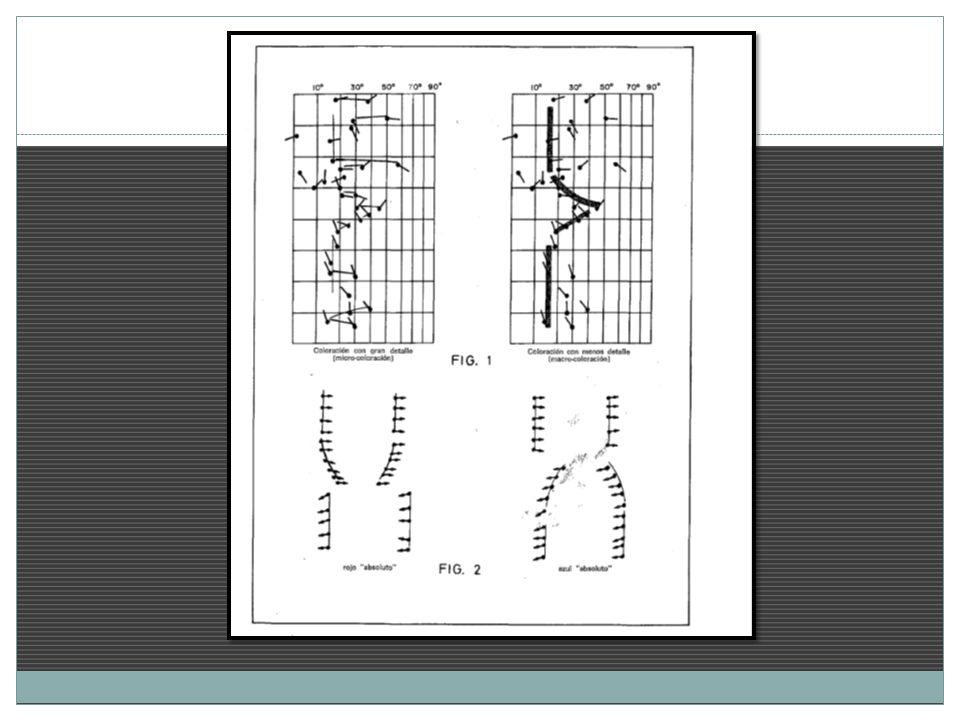

28 C OLORACIÓN G RUESA Y F INA La coloración de los esquemas requiere unir flechas cercanas en profundidad, evitando incluir aquellas cuyo azimut sea muy diferente. La coloración fina o micro-coloración resultante. Puede ser ventajoso, sin embargo, poner énfasis en aumentos o disminuciones de magnitud de buzamientos mediante una colección gruesa o micro- coloración.

29 E SQUEMAS R OJOS Y A ZULES A BSOLUTOS Se define un esquema rojo como uno dentro del cual la magnitud del buzamiento aumenta con la profundidad: y un esquema azul como aquél donde la magnitud del buzamiento decrece al aumentar la profundidad. Cuando el buzamiento estructural es alto, la substracción del mismo puede convertir un esquema azul en uno rojo y viceversa.

30 C OMPARACIÓN C ON P ERFILES D E R ESISTIVIDADES El significado de las configuraciones en los perfiles de buzamiento varía según su ubicación en un Perfil. Así, no tiene la misma interpretación cuando esta frente a un cuerpo litológico o encima de este; o cuando cubre parte o todo el cuerpo o varios a la vez. Observaciones de este tipo, por si solas, no permiten interpretar el significado de un esquema: sin embargo, proporcionan, muchas veces, indicios valiosos para una interpretación correcta.

31

32

33

34

35

36
