1 CAPACITORES E INDUCTORES
Oscar Ignacio Botero H.

2 CAPACITOR Es un dispositivo que tiene la propiedad de almacenar el Voltaje. Hay capacitores fijos y variables. Símbolos electrónicos Nomenclatura Se denominan con la letra C Variables Fijos

3 CAPACITOR… cont Unidad Básica Configuración interna
La unidad básica de los capacitores es el faradio (f) en honor al físico Inglés Michael Faraday ( ) Configuración interna (2) dos placas paralelas de aluminio Dieléctricos: Aire Vidrio Mica Materiales externos   Tantalio Cerámica Poliéster

4 Formas físicas Existen dos formas físicas que son radial y axial
CAPACITOR… cont Formas físicas Existen dos formas físicas que son radial y axial Radial Axial Tipos No polar: tote, disco o lenteja. No posee polaridad el dispositivo. Polar: electrolítico o polarizado. Posee polaridad el dispositivo.

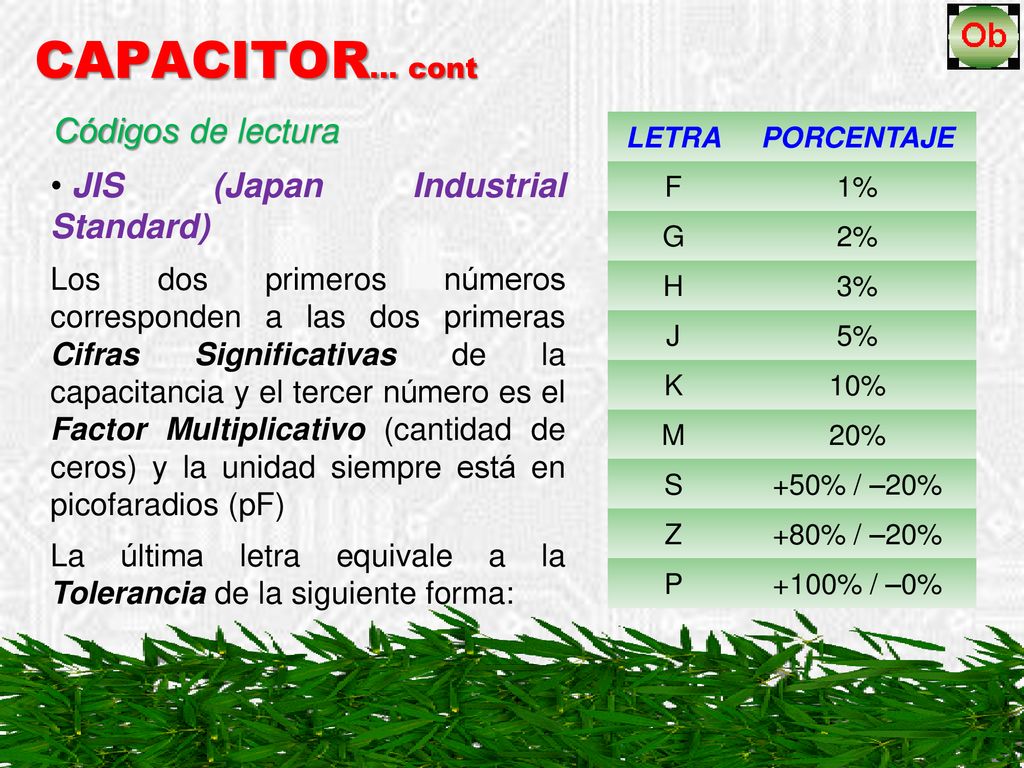

5 CAPACITOR… cont JIS (Japan Industrial Standard)
 Códigos de lectura JIS (Japan Industrial Standard) Los dos primeros números corresponden a las dos primeras Cifras Significativas de la capacitancia y el tercer número es el Factor Multiplicativo (cantidad de ceros) y la unidad siempre está en picofaradios (pF) La última letra equivale a la Tolerancia de la siguiente forma: LETRA PORCENTAJE F 1% G 2% H 3% J 5% K 10% M 20% S +50% / –20% Z +80% / –20% P +100% / –0%

6 CAPACITOR… cont 102M = 1000pF / 20% = 0,001F
 Ejemplos: 102M = 1000pF / 20% = 0,001F 103H = 10000pF / 3% = 0,01F 104J = pF / 5% = 0,1F

7 CAPACITOR… cont Numeración en el dispositivo
Está escrito físicamente en el cuerpo del capacitor.    Código de colores Es el mismo Código de Colores que rige a las Resistencias. Los Condensadores de 4 franjas no tienen la franja de tolerancia, o sea que la cuarta pasa a ser el voltaje máximo. TOLERANCIA VOLTAJE MÁXIMO Blanco 10% Rojo 250v Negro 20% Amarillo 400v

8 CAPACITOR… cont  Conexiones Serie Paralelo   Ejemplo:

9 INDUCTOR Dispositivo que tiene la propiedad de generar un campo magnético cuando circula por él una corriente eléctrica. Símbolos electrónicos Nomenclatura Se denominan con la letra L Variables Fijos

10 INDUCTOR… cont Unidad Básica
La unidad de los inductores es el henrio (h), en honor al inventor Norte Americano Joseph Henry ( ) Configuración interna Alambre de cobre esmaltado. Núcleos: Aire Hierro Ferrita, compuesto por óxido de hierro, níquel y zinc.   Materiales externos Esmaltes Resinas

11 INDUCTOR… cont Formas físicas
Los inductores o bobinas poseen dos formas toroidal y solenoidal. Toroidal Solenoidal

12 INDUCTOR… cont Códigos de colores
 Códigos de numeración Códigos de colores Después de la franja de Plata rige el mismo código de colores de las resistencias.

13 INDUCTOR… cont Ejemplos: Rojo – Negro - Café = 200H
Rojo – Negro - Café = 200H Numeración en el dispositivo Está escrito físicamente en el cuerpo del dispositivo.

14 INDUCTOR… cont  Conexiones Serie Paralelo   Ejemplo:
