Comparación entre curvas de calentamiento teóricas y experimentales Experiencia de Laboratorio, Física Experimental II, 2009 Larregain, Pedro Machado,

Presentación del tema: "Comparación entre curvas de calentamiento teóricas y experimentales Experiencia de Laboratorio, Física Experimental II, 2009 Larregain, Pedro Machado,"— Transcripción de la presentación:

1 Comparación entre curvas de calentamiento teóricas y experimentales Experiencia de Laboratorio, Física Experimental II, 2009 Larregain, Pedro Machado, Alejandro Departamento de Física, Facultad de Ciencias Exactas, UNICEN

2 Larregain Pedro Machado Alejandro
Introducción Procedimiento experimental Resultados y conclusiones Facultad de Ciencias Exactas, UNICEN Larregain Pedro Machado Alejandro

3 Larregain Pedro Machado Alejandro

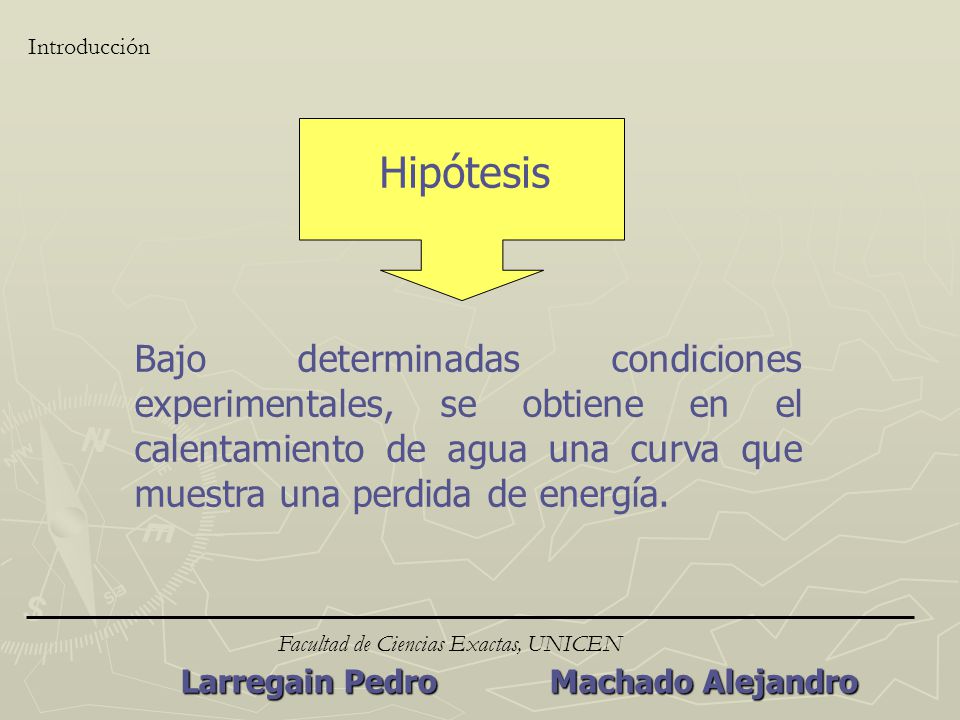

Introducción Hipótesis Bajo determinadas condiciones experimentales, se obtiene en el calentamiento de agua una curva que muestra una perdida de energía. Facultad de Ciencias Exactas, UNICEN Larregain Pedro Machado Alejandro

4 Larregain Pedro Machado Alejandro
Introducción Objetivo Comprobación de Hipótesis Pérdida de energía Curva de calentamiento Ley de enfriamiento de Newton Facultad de Ciencias Exactas, UNICEN Larregain Pedro Machado Alejandro

5 Calentamiento con pérdida Larregain Pedro Machado Alejandro

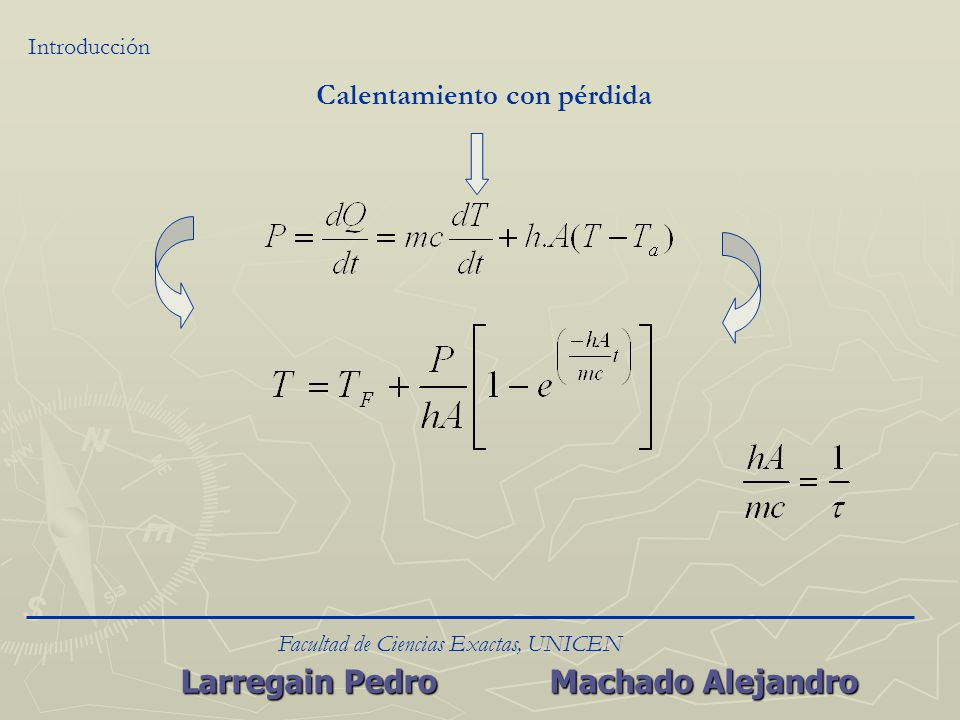

Introducción Calentamiento con pérdida Facultad de Ciencias Exactas, UNICEN Larregain Pedro Machado Alejandro

6 Procedimiento experimental Larregain Pedro Machado Alejandro

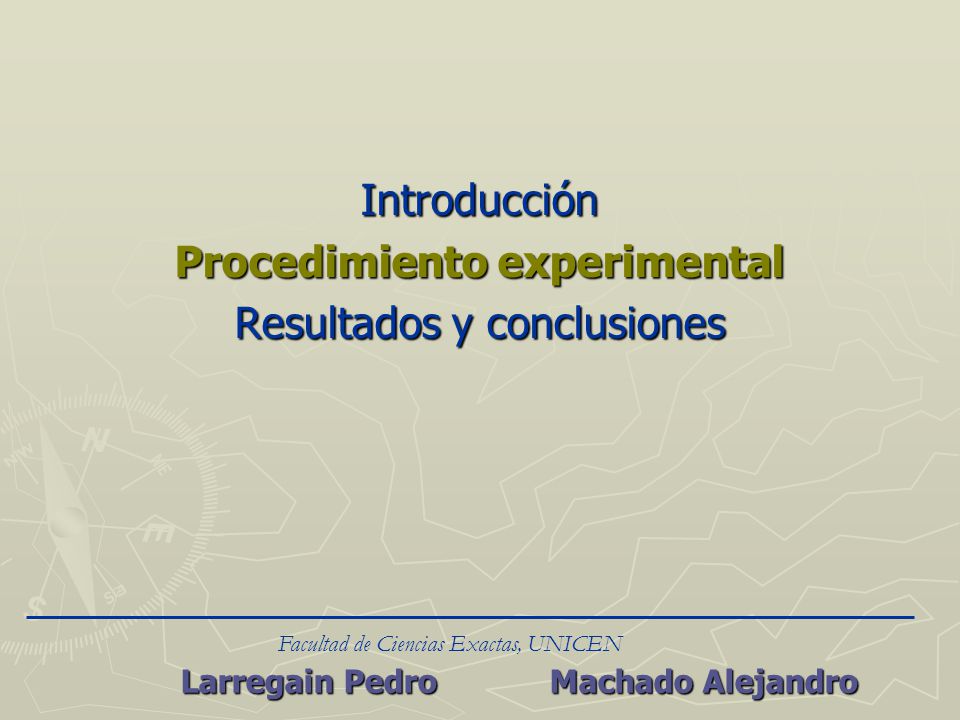

Introducción Procedimiento experimental Resultados y conclusiones Facultad de Ciencias Exactas, UNICEN Larregain Pedro Machado Alejandro

7 Larregain Pedro Machado Alejandro

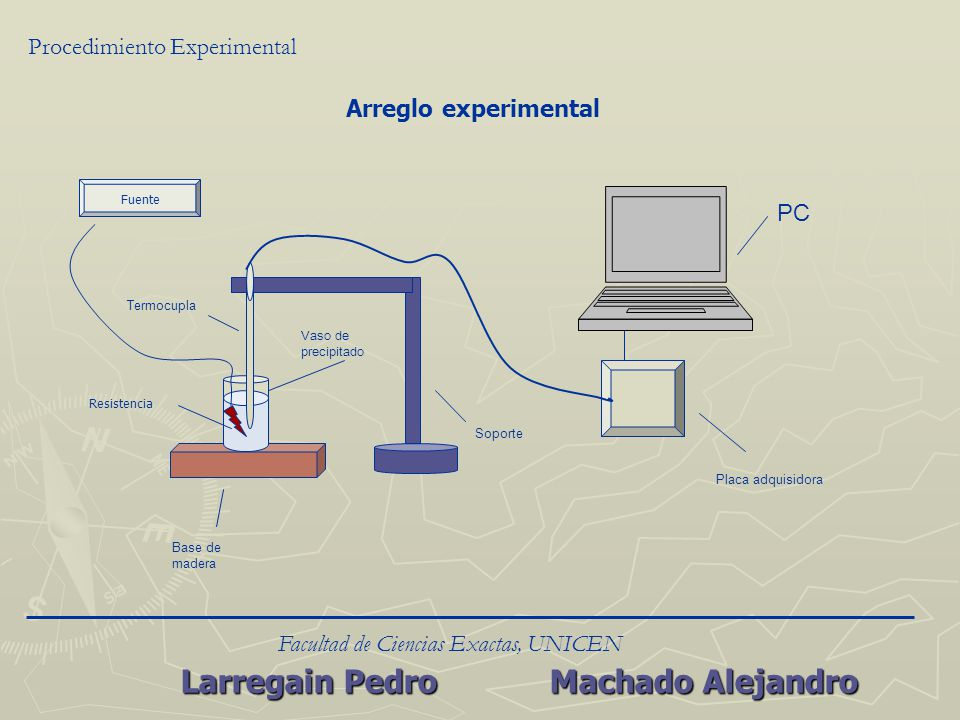

Procedimiento Experimental Arreglo experimental Fuente PC Termocupla Vaso de precipitado Resistencia Soporte Placa adquisidora Base de madera Facultad de Ciencias Exactas, UNICEN Larregain Pedro Machado Alejandro

8 Larregain Pedro Machado Alejandro

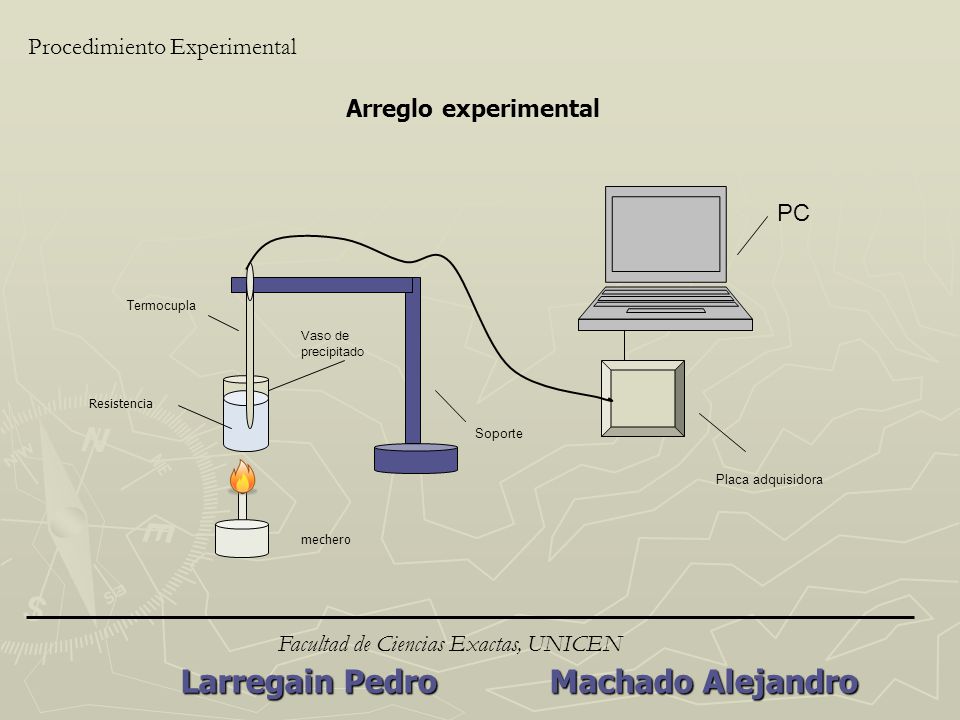

Procedimiento Experimental Arreglo experimental PC Termocupla Vaso de precipitado Resistencia Soporte Placa adquisidora mechero Facultad de Ciencias Exactas, UNICEN Larregain Pedro Machado Alejandro

9 Resultados y conclusiones Larregain Pedro Machado Alejandro
Introducción Procedimiento experimental Resultados y conclusiones Facultad de Ciencias Exactas, UNICEN Larregain Pedro Machado Alejandro

10 Larregain Pedro Machado Alejandro

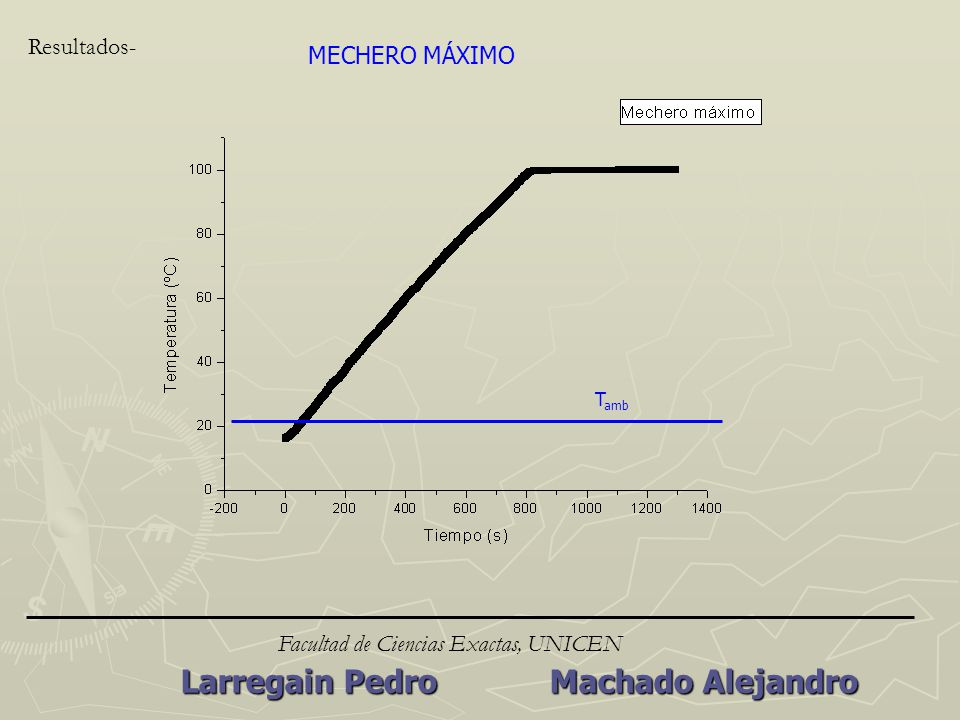

Resultados- MECHERO MÁXIMO Tamb Facultad de Ciencias Exactas, UNICEN Larregain Pedro Machado Alejandro

11 Larregain Pedro Machado Alejandro

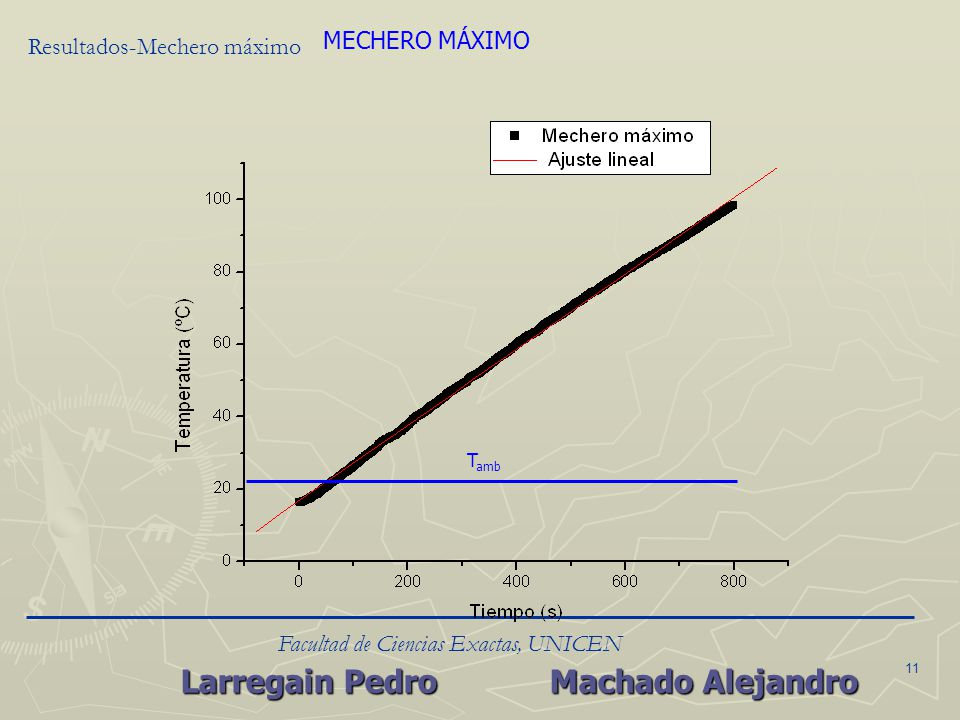

MECHERO MÁXIMO Resultados-Mechero máximo Tamb Facultad de Ciencias Exactas, UNICEN Larregain Pedro Machado Alejandro

12 Larregain Pedro Machado Alejandro

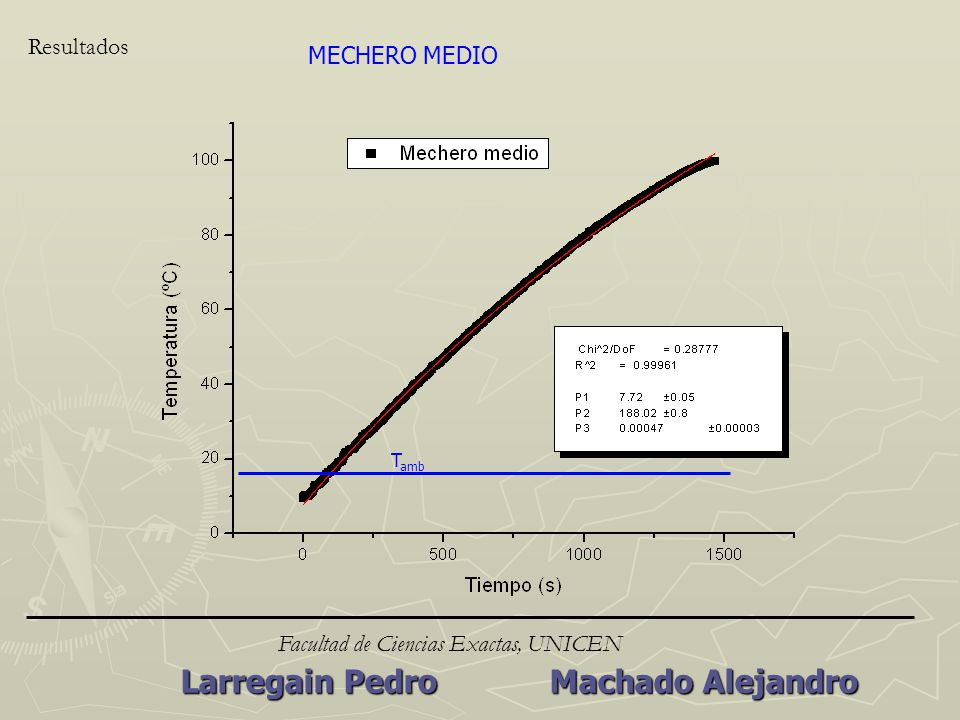

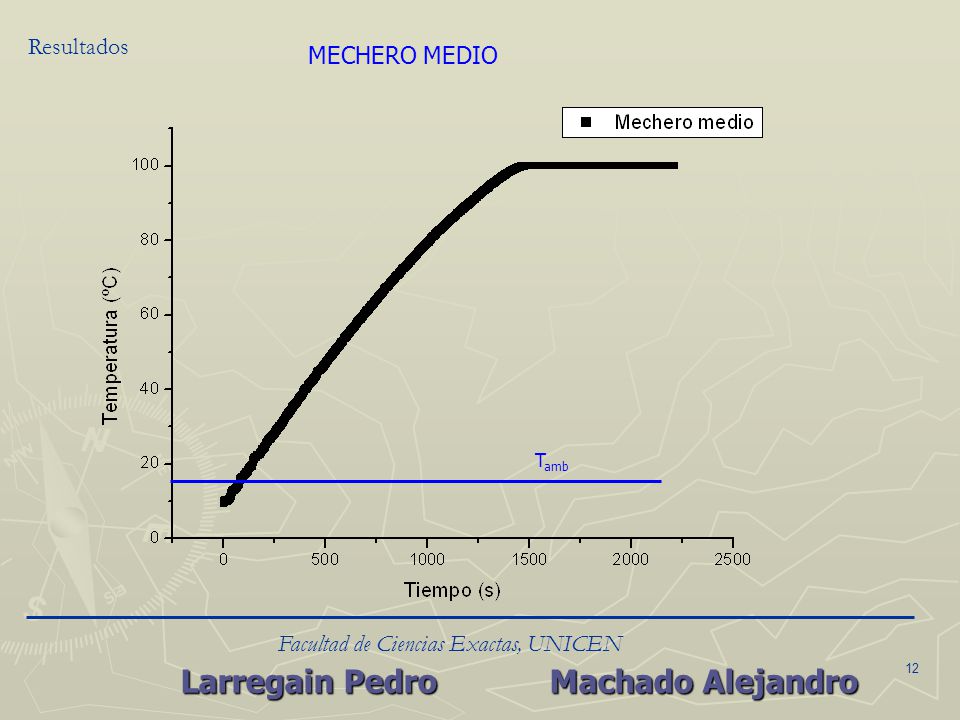

Resultados MECHERO MEDIO Tamb Facultad de Ciencias Exactas, UNICEN Larregain Pedro Machado Alejandro

13 Larregain Pedro Machado Alejandro
Resultados MECHERO MEDIO Tamb Facultad de Ciencias Exactas, UNICEN Larregain Pedro Machado Alejandro

14 Larregain Pedro Machado Alejandro

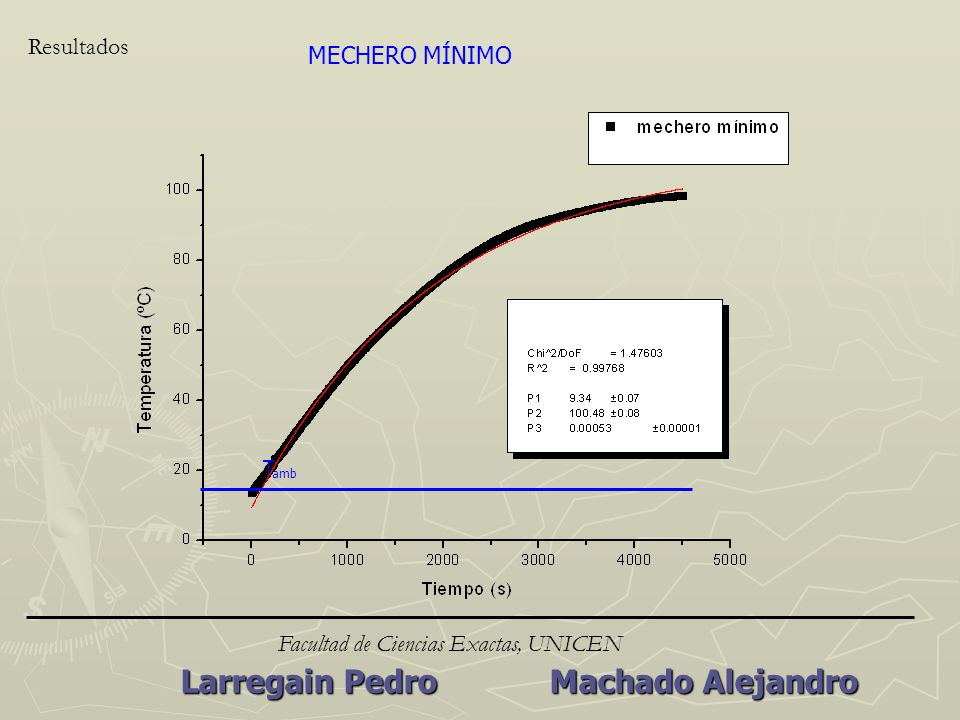

Resultados MECHERO MÍNIMO Tamb Facultad de Ciencias Exactas, UNICEN Larregain Pedro Machado Alejandro

15 Larregain Pedro Machado Alejandro

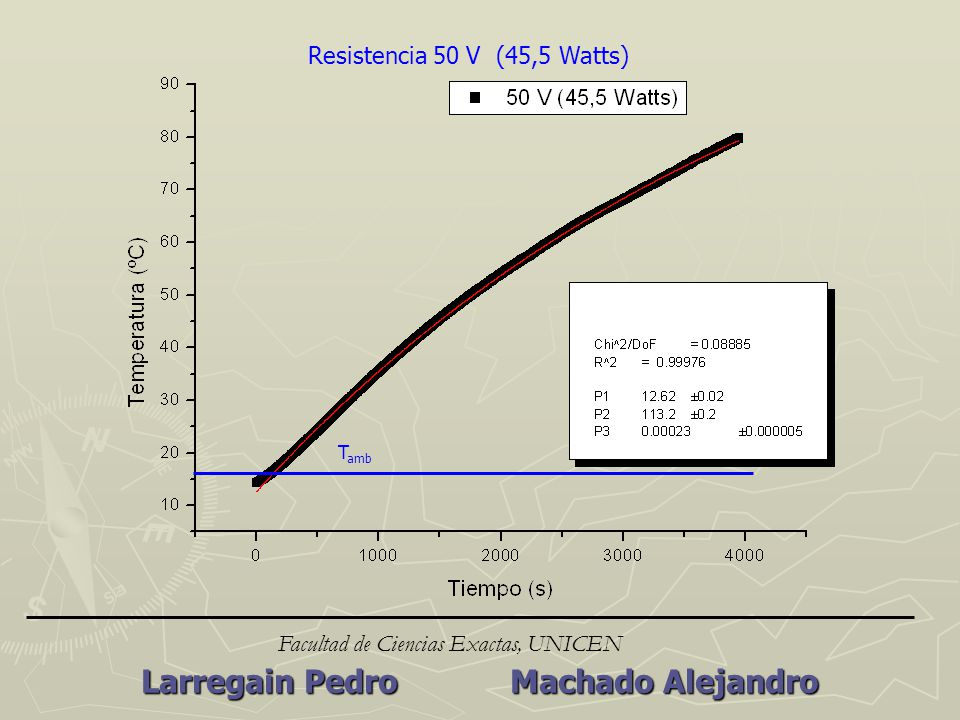

Resistencia 50 V (45,5 Watts) Tamb Facultad de Ciencias Exactas, UNICEN Larregain Pedro Machado Alejandro

16 Larregain Pedro Machado Alejandro

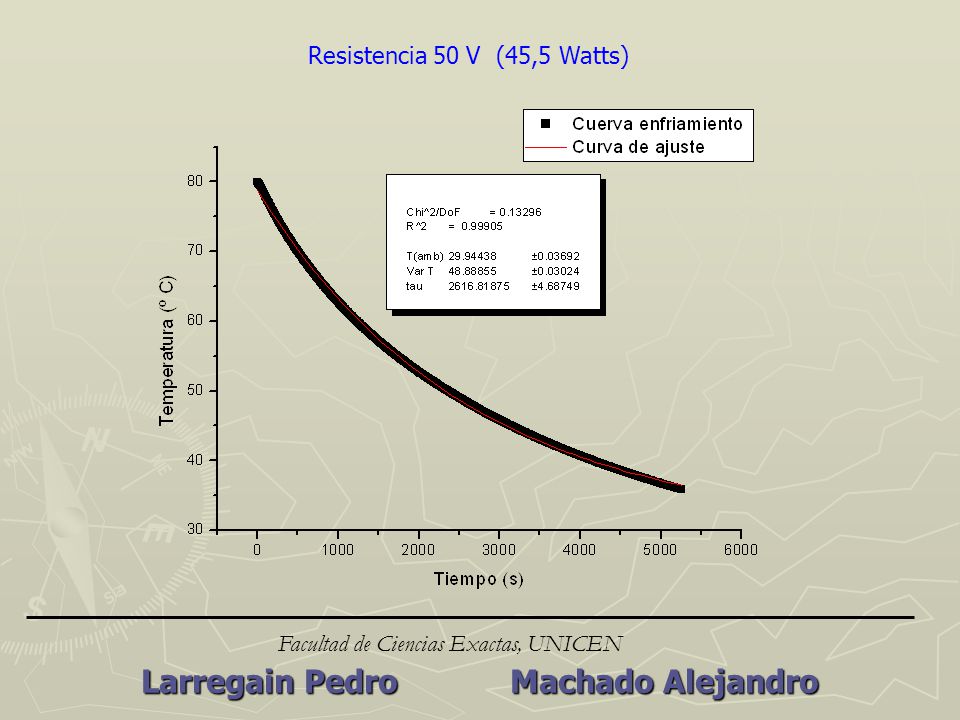

Resistencia 50 V (45,5 Watts) Tamb Facultad de Ciencias Exactas, UNICEN Larregain Pedro Machado Alejandro

17 Larregain Pedro Machado Alejandro

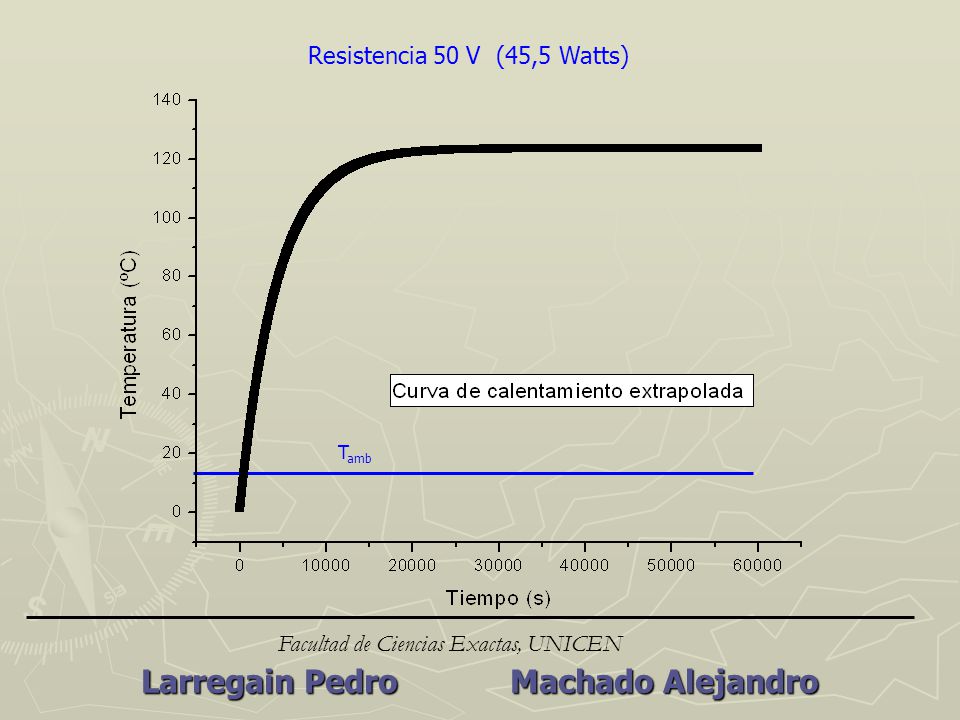

Resistencia 50 V (45,5 Watts) Facultad de Ciencias Exactas, UNICEN Larregain Pedro Machado Alejandro

18 Larregain Pedro Machado Alejandro

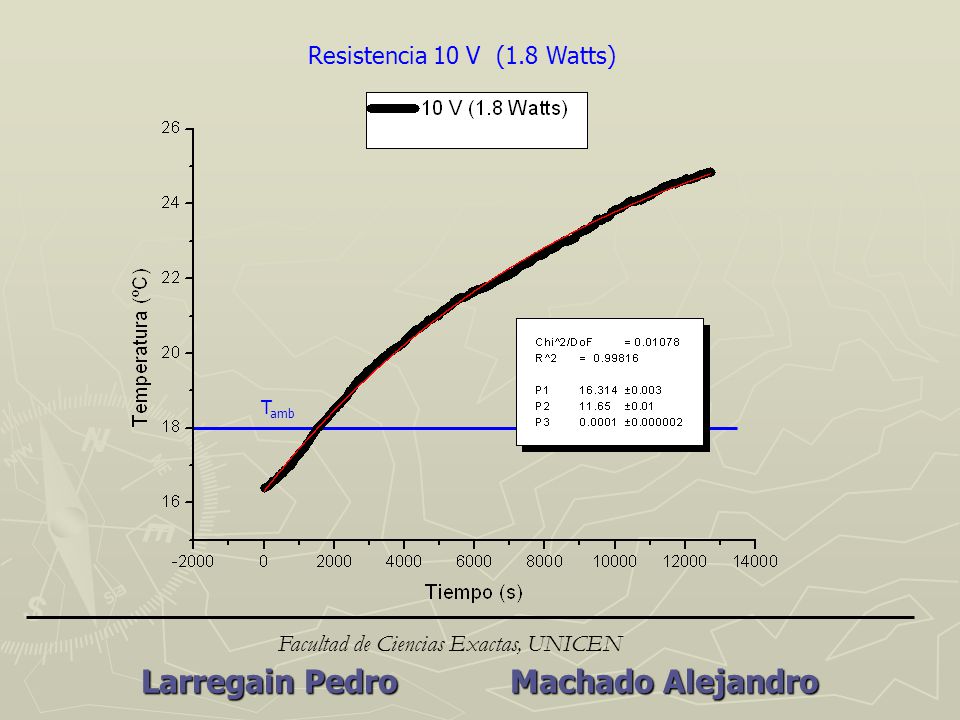

Resistencia 10 V (1.8 Watts) Tamb Facultad de Ciencias Exactas, UNICEN Larregain Pedro Machado Alejandro

19 Larregain Pedro Machado Alejandro
Resistencia 10 V (1.8 Watts) Tamb Facultad de Ciencias Exactas, UNICEN Larregain Pedro Machado Alejandro

20 Larregain Pedro Machado Alejandro

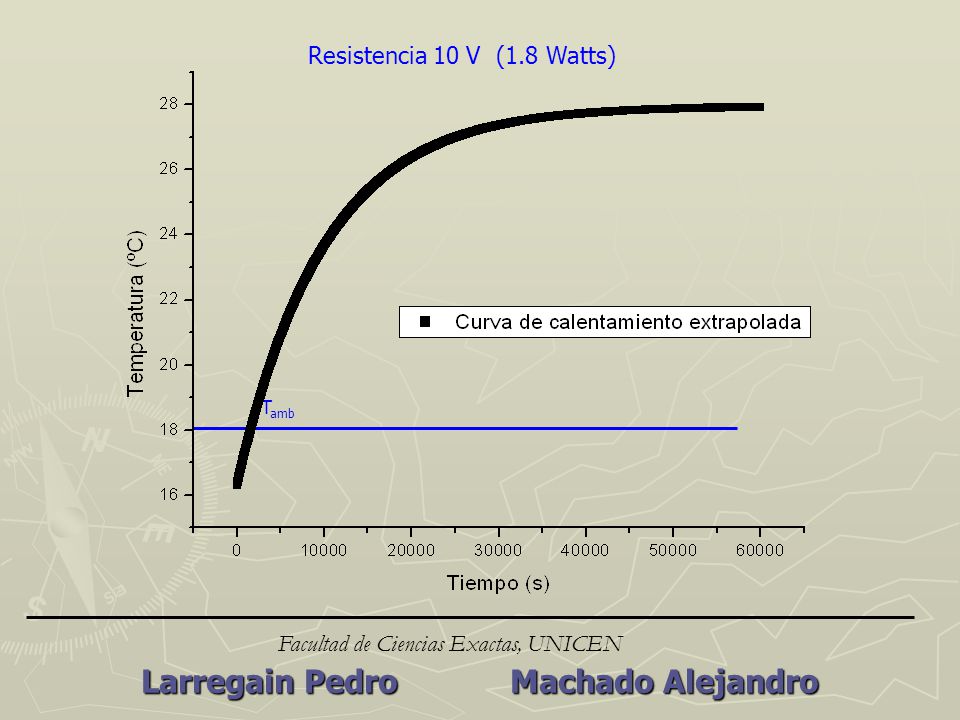

Resistencia 10 V (1.8 Watts) Facultad de Ciencias Exactas, UNICEN Larregain Pedro Machado Alejandro

21 Larregain Pedro Machado Alejandro

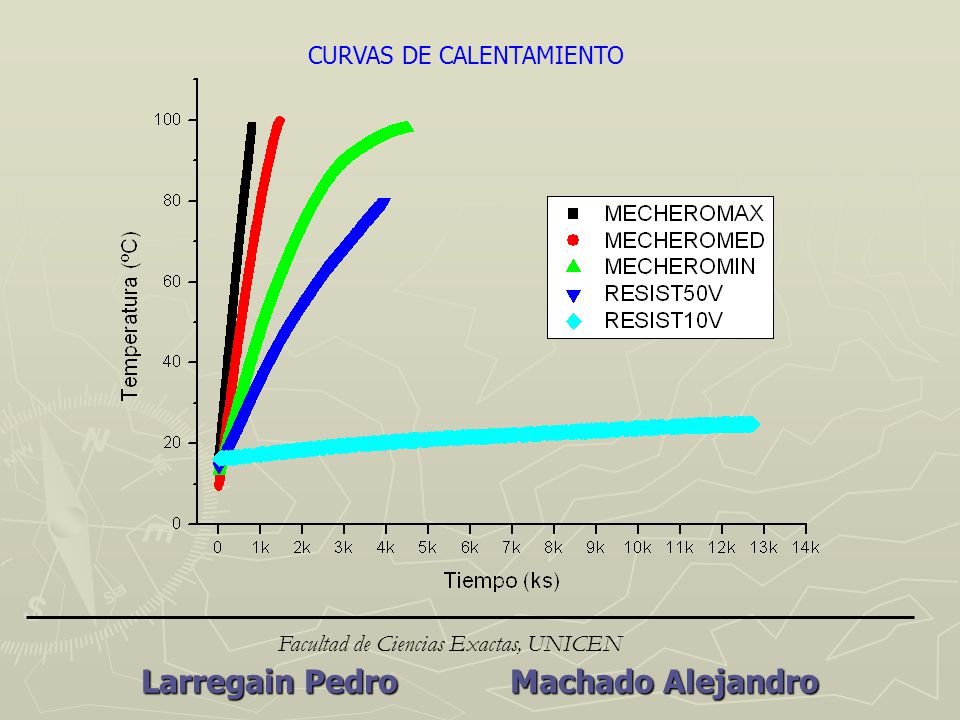

CURVAS DE CALENTAMIENTO Facultad de Ciencias Exactas, UNICEN Larregain Pedro Machado Alejandro

22 Larregain Pedro Machado Alejandro

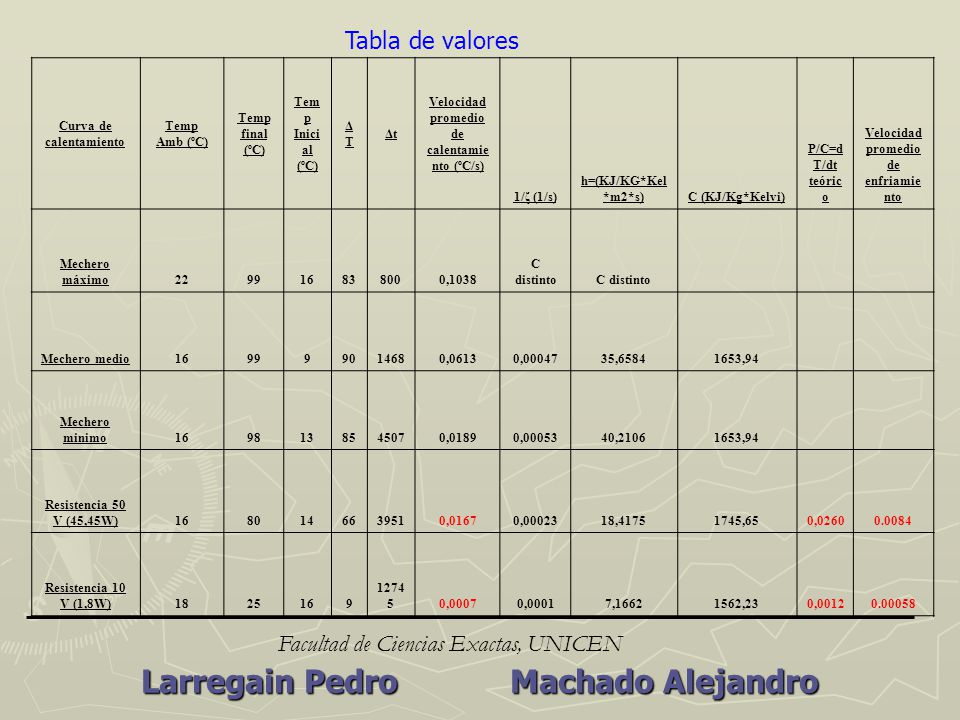

Tabla de valores Curva de calentamiento Temp Amb (ºC) Temp final (ºC) Temp Inicial (ºC) ΔT Δt Velocidad promedio de calentamiento (ºC/s) 1/ζ (1/s) h=(KJ/KG*Kel*m2*s) C (KJ/Kg*Kelvi) P/C=dT/dt teórico Velocidad promedio de enfriamiento Mechero máximo 22 99 16 83 800 0,1038 C distinto Mechero medio 9 90 1468 0,0613 0,00047 35,6584 1653,94 Mechero minimo 98 13 85 4507 0,0189 0,00053 40,2106 Resistencia 50 V (45,45W) 80 14 66 3951 0,0167 0,00023 18,4175 1745,65 0,0260 0.0084 Resistencia 10 V (1,8W) 18 25 12745 0,0007 0,0001 7,1662 1562,23 0,0012 Facultad de Ciencias Exactas, UNICEN Larregain Pedro Machado Alejandro

23 Larregain Pedro Machado Alejandro

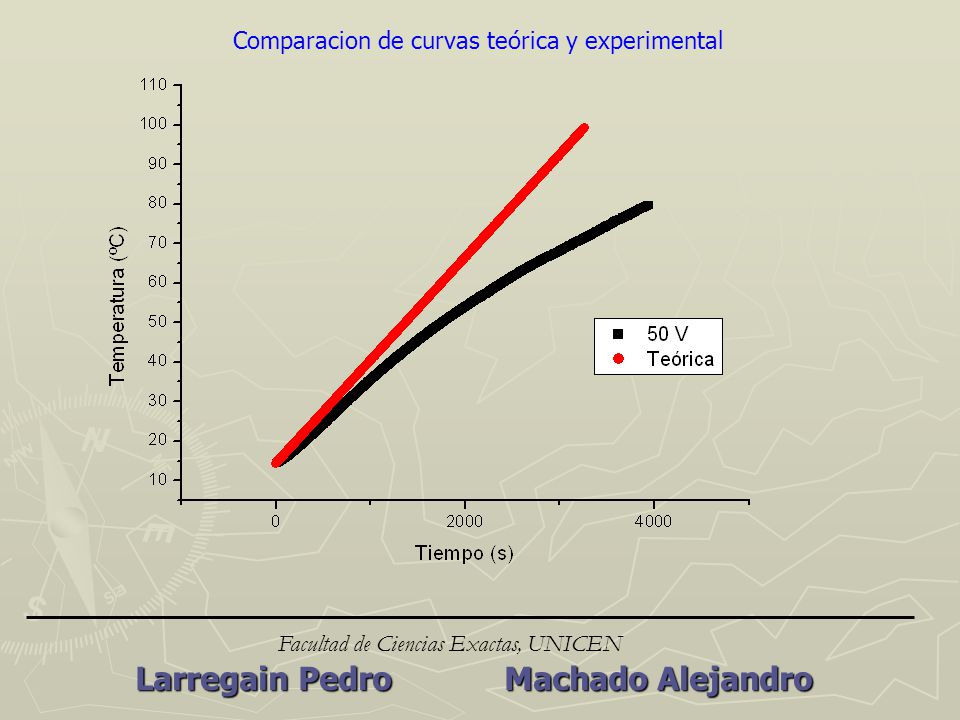

Comparacion de curvas teórica y experimental Larregain Pedro Machado Alejandro Facultad de Ciencias Exactas, UNICEN

24 Larregain Pedro Machado Alejandro

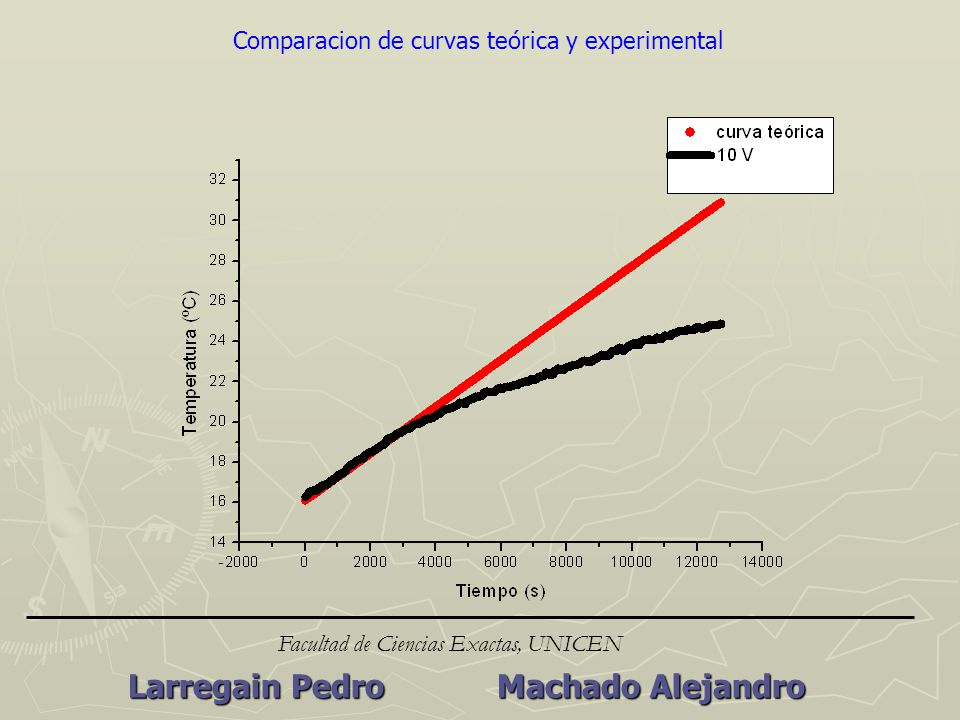

Comparacion de curvas teórica y experimental Larregain Pedro Machado Alejandro Facultad de Ciencias Exactas, UNICEN

25 Larregain Pedro Machado Alejandro

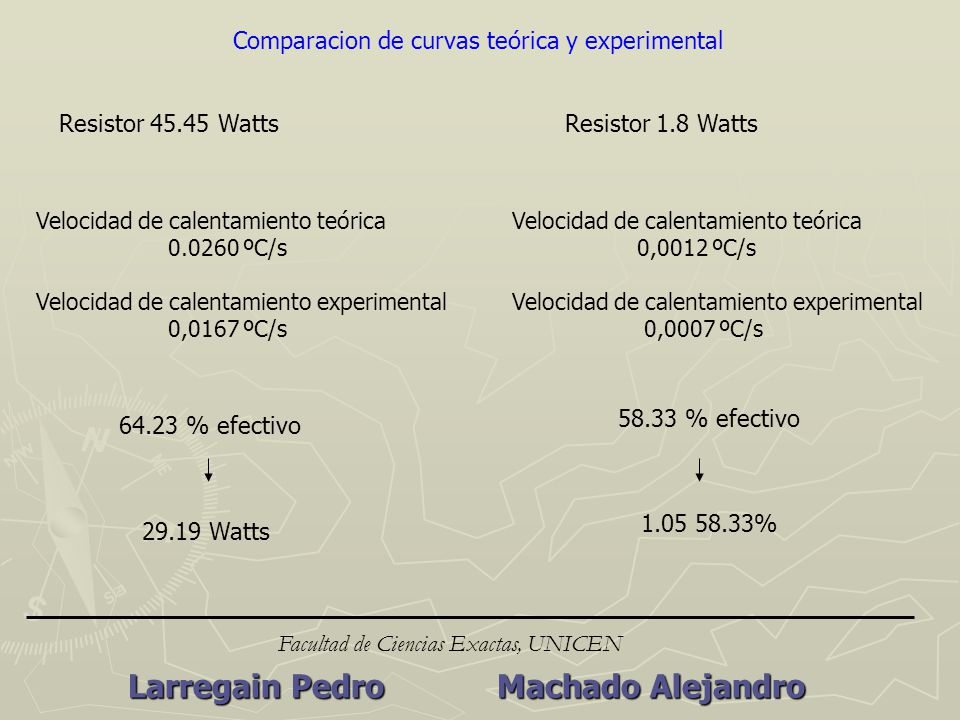

Comparacion de curvas teórica y experimental Resistor Watts Resistor 1.8 Watts Velocidad de calentamiento teórica ºC/s Velocidad de calentamiento experimental ,0167 ºC/s Velocidad de calentamiento teórica 0,0012 ºC/s Velocidad de calentamiento experimental 0,0007 ºC/s 58.33 % efectivo 64.23 % efectivo % 29.19 Watts Larregain Pedro Machado Alejandro Facultad de Ciencias Exactas, UNICEN
