El dibujo geométrico es aquel que se hace siguiendo las pautas de esta área. Estas representaciones se realizan a través de figuras planas, las cuales.

Presentación del tema: "El dibujo geométrico es aquel que se hace siguiendo las pautas de esta área. Estas representaciones se realizan a través de figuras planas, las cuales."— Transcripción de la presentación:

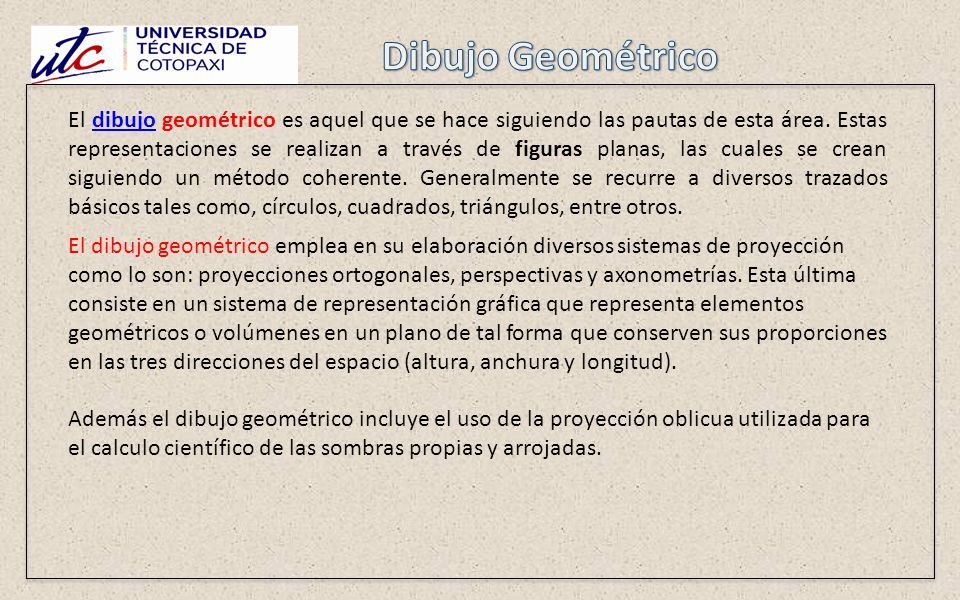

1 El dibujo geométrico es aquel que se hace siguiendo las pautas de esta área. Estas representaciones se realizan a través de figuras planas, las cuales se crean siguiendo un método coherente. Generalmente se recurre a diversos trazados básicos tales como, círculos, cuadrados, triángulos, entre otros.dibujo El dibujo geométrico emplea en su elaboración diversos sistemas de proyección como lo son: proyecciones ortogonales, perspectivas y axonometrías. Esta última consiste en un sistema de representación gráfica que representa elementos geométricos o volúmenes en un plano de tal forma que conserven sus proporciones en las tres direcciones del espacio (altura, anchura y longitud). Además el dibujo geométrico incluye el uso de la proyección oblicua utilizada para el calculo científico de las sombras propias y arrojadas.

2

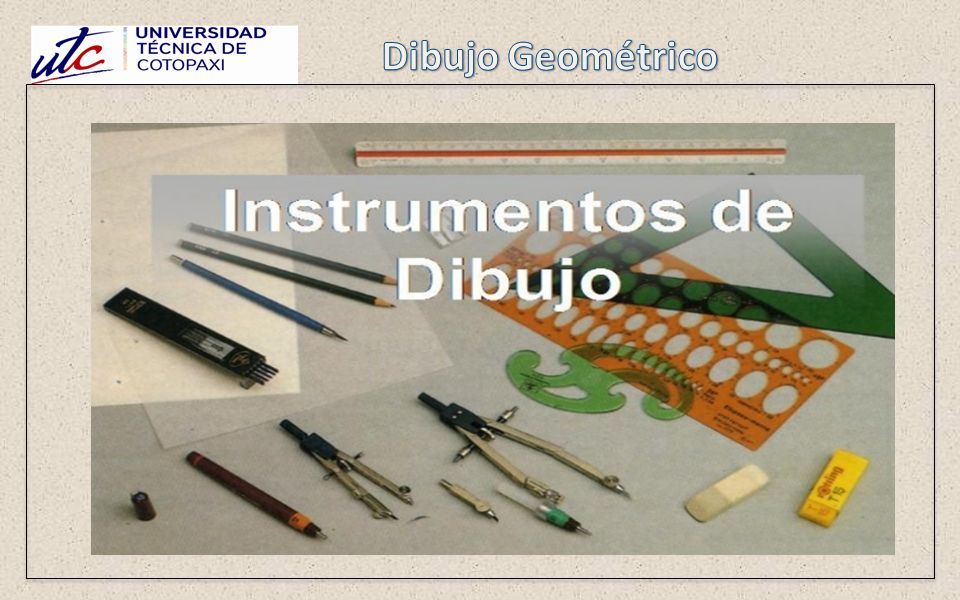

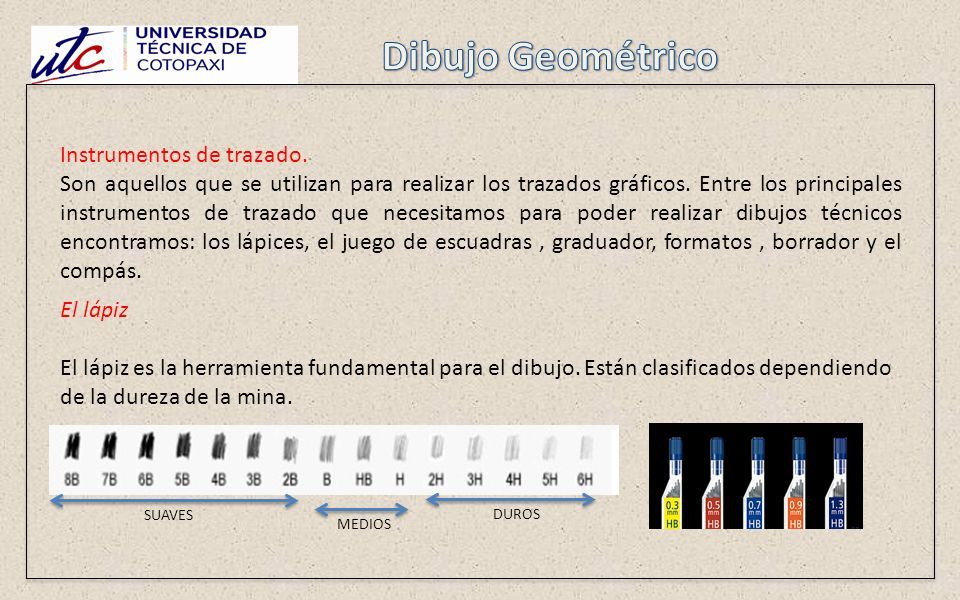

3 Instrumentos de trazado. Son aquellos que se utilizan para realizar los trazados gráficos. Entre los principales instrumentos de trazado que necesitamos para poder realizar dibujos técnicos encontramos: los lápices, el juego de escuadras, graduador, formatos, borrador y el compás. El lápiz El lápiz es la herramienta fundamental para el dibujo. Están clasificados dependiendo de la dureza de la mina. MEDIOS SUAVES DUROS

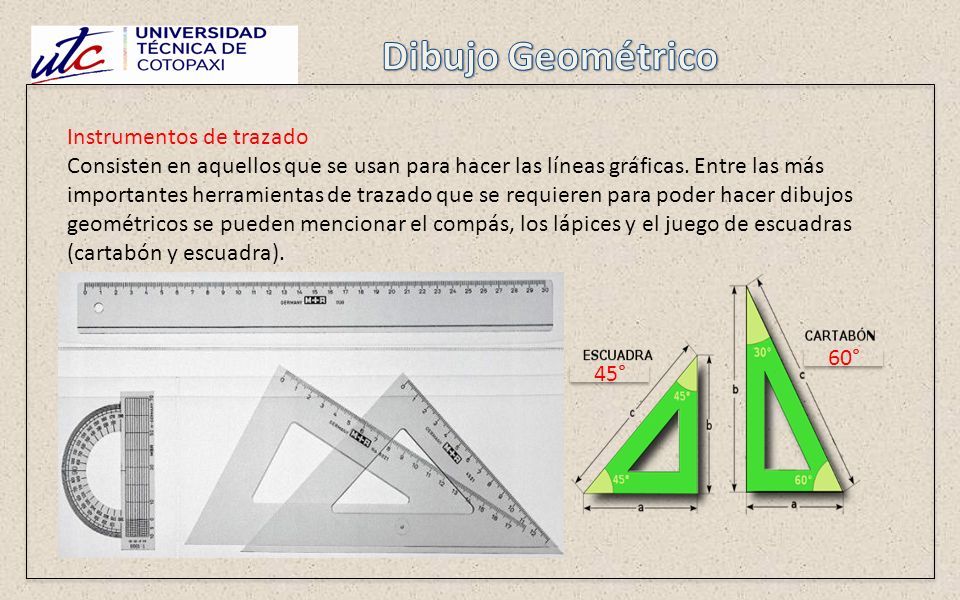

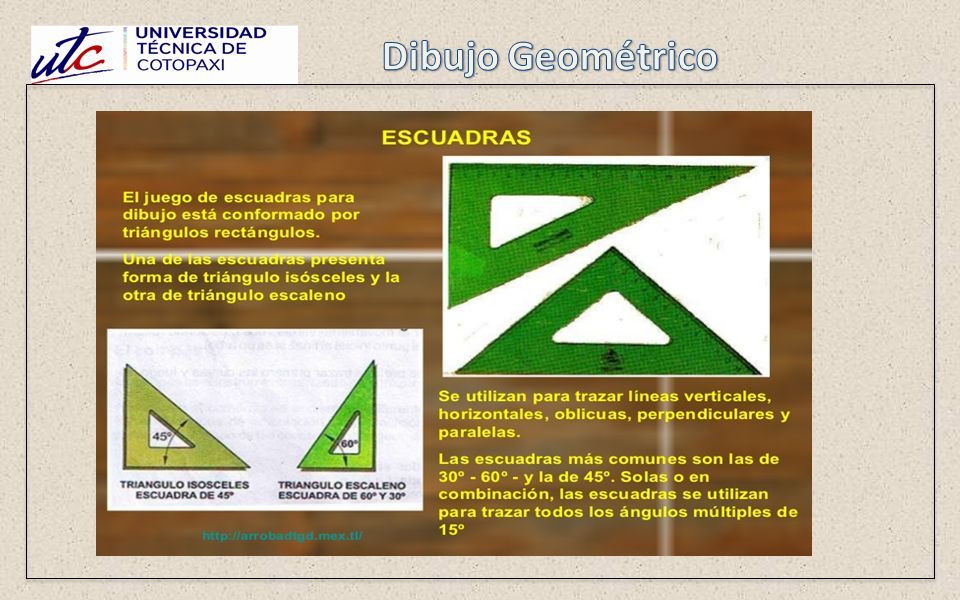

4 Instrumentos de trazado Consisten en aquellos que se usan para hacer las líneas gráficas. Entre las más importantes herramientas de trazado que se requieren para poder hacer dibujos geométricos se pueden mencionar el compás, los lápices y el juego de escuadras (cartabón y escuadra). 60° 45°

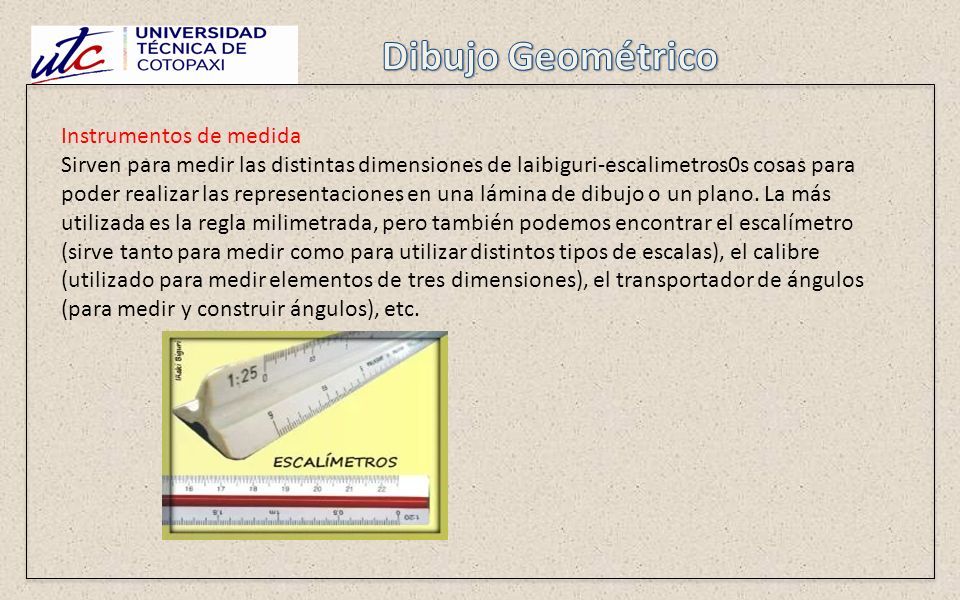

5 Instrumentos de medida Sirven para medir las distintas dimensiones de laibiguri-escalimetros0s cosas para poder realizar las representaciones en una lámina de dibujo o un plano. La más utilizada es la regla milimetrada, pero también podemos encontrar el escalímetro (sirve tanto para medir como para utilizar distintos tipos de escalas), el calibre (utilizado para medir elementos de tres dimensiones), el transportador de ángulos (para medir y construir ángulos), etc.

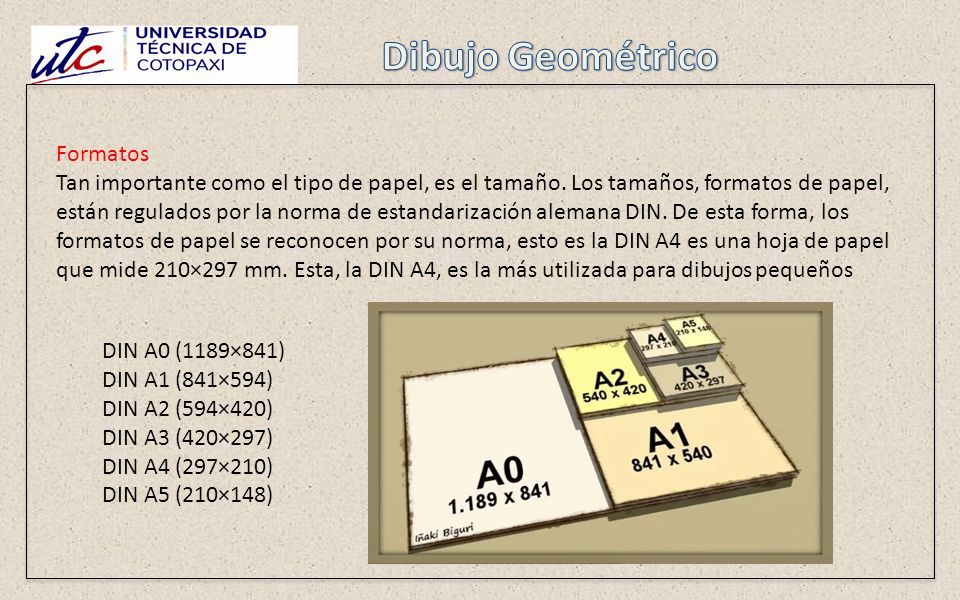

6 Formatos Tan importante como el tipo de papel, es el tamaño. Los tamaños, formatos de papel, están regulados por la norma de estandarización alemana DIN. De esta forma, los formatos de papel se reconocen por su norma, esto es la DIN A4 es una hoja de papel que mide 210×297 mm. Esta, la DIN A4, es la más utilizada para dibujos pequeños DIN A0 (1189×841) DIN A1 (841×594) DIN A2 (594×420) DIN A3 (420×297) DIN A4 (297×210) DIN A5 (210×148)

7

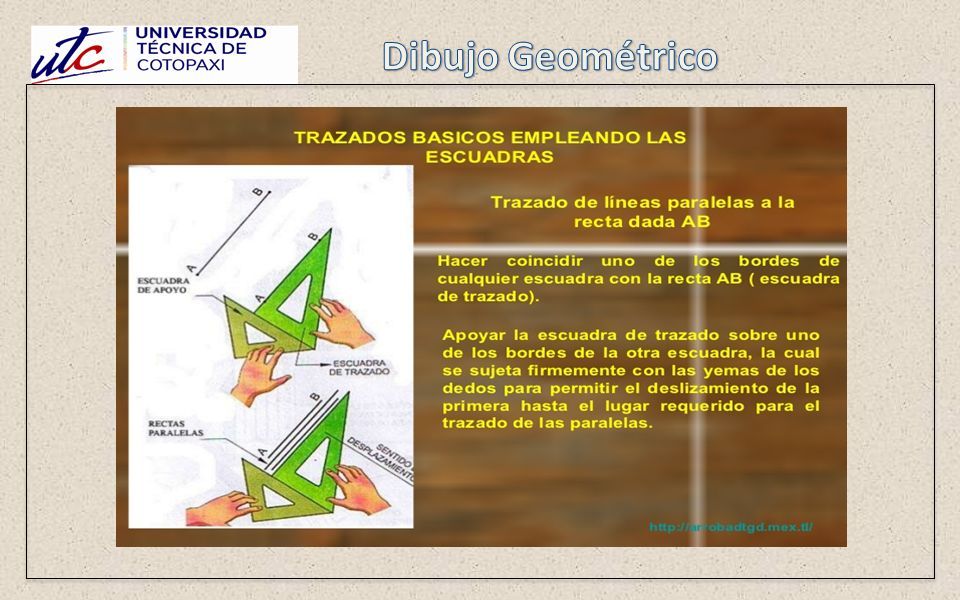

8

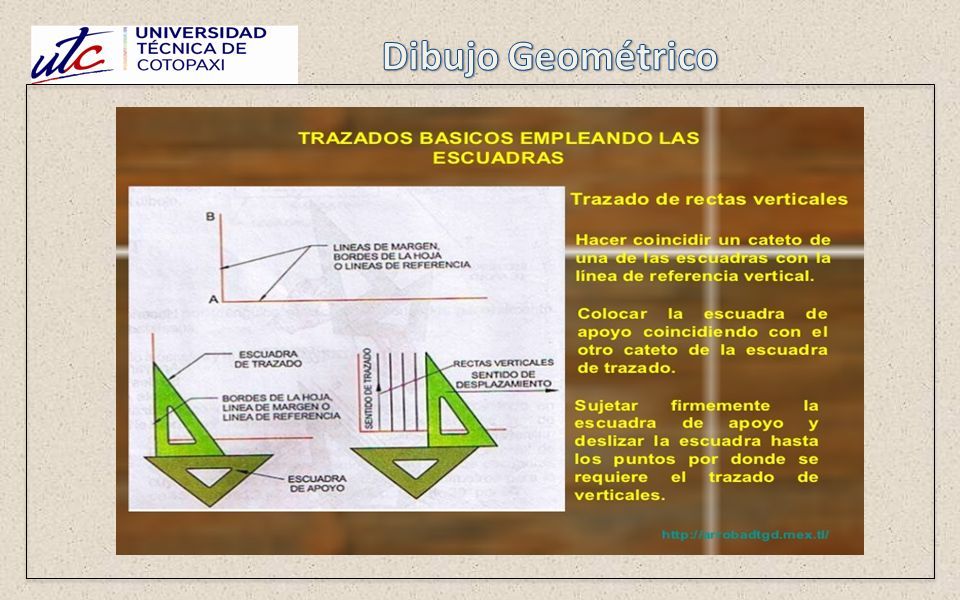

9

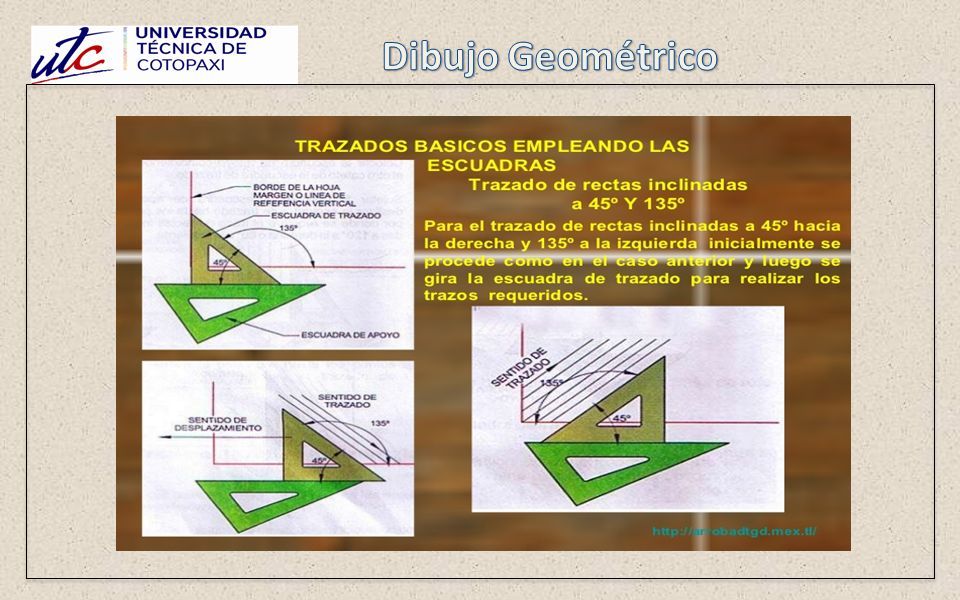

10

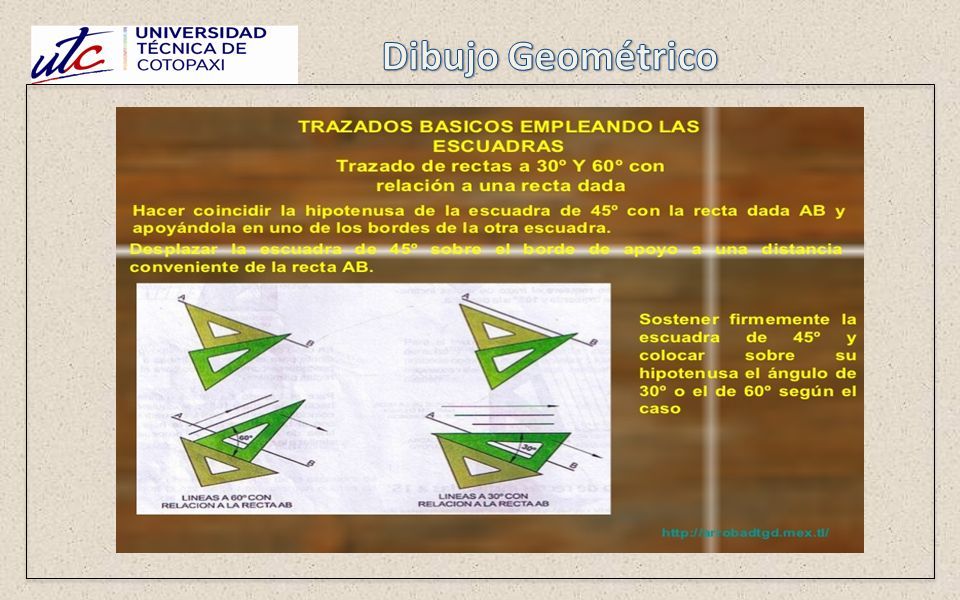

11

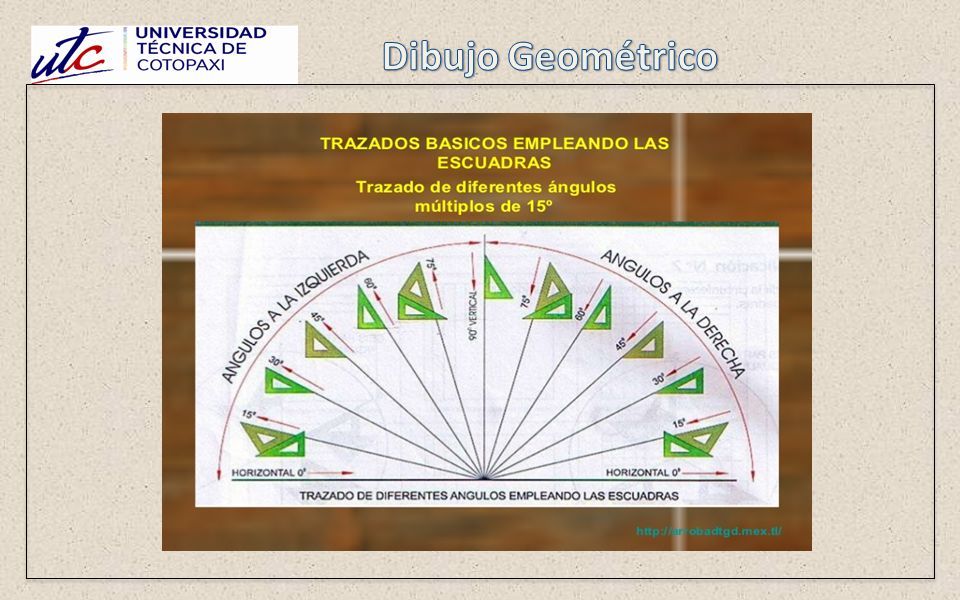

12

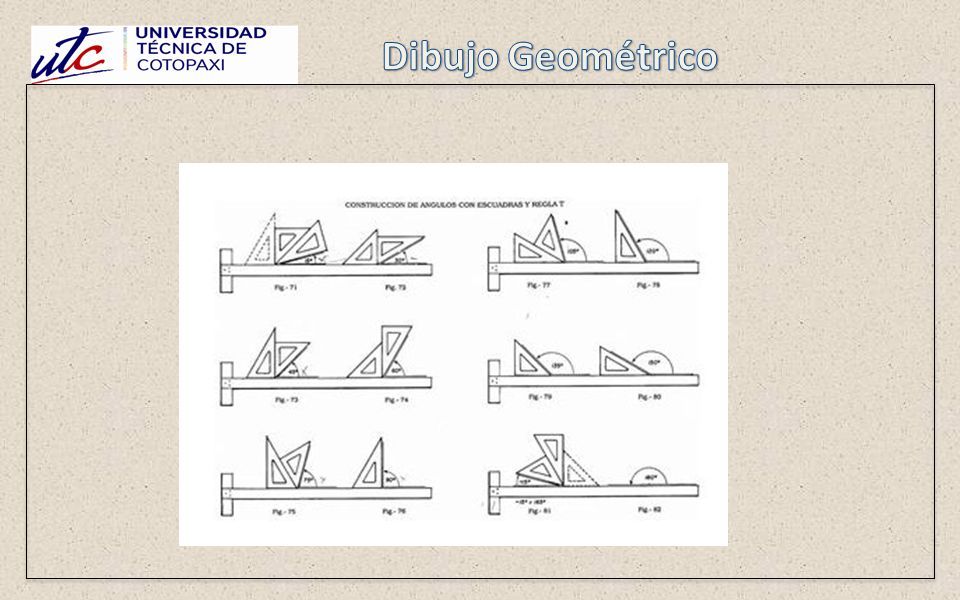

13

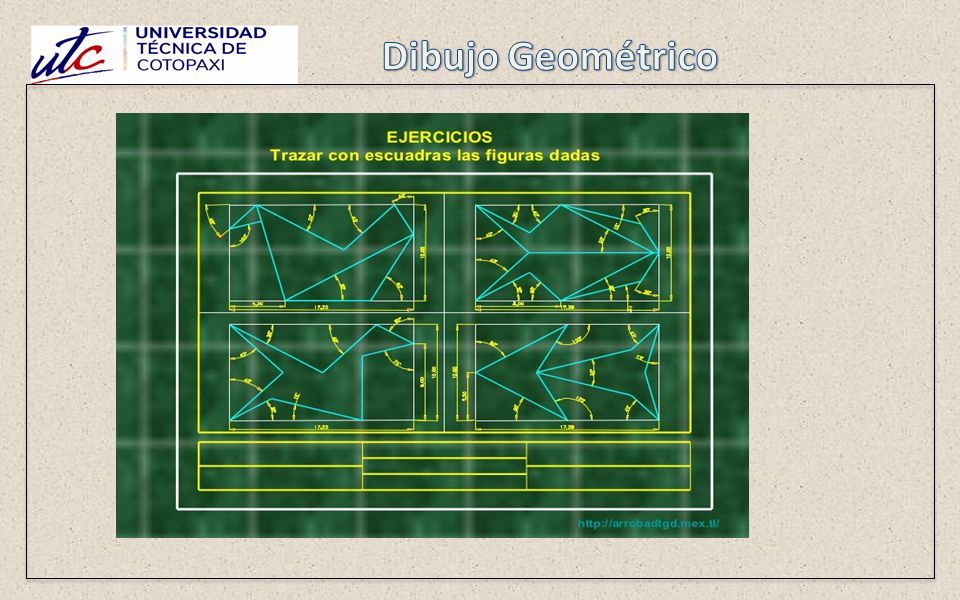

14
