1 ESTABILIZACION DE SUELOS BLANDOS

2 El objetivo Del estudio de estabilización es el de mejorar las características físico mecánicas de los suelos naturales existentes a lo largo del trazo de la vía que no cumplen como suelos de subrasante por su baja resistencia portante o su alta expansión, sobre la que se construirá el cuerpo de terraplén y el paquete estructural del pavimento También es darle al suelo la suficiente resistencia al desgaste y al esfuerzo cortante para resistir las cargas de transito bajo cualquier condición climática, sin que se produzca deformaciones perjudiciales.

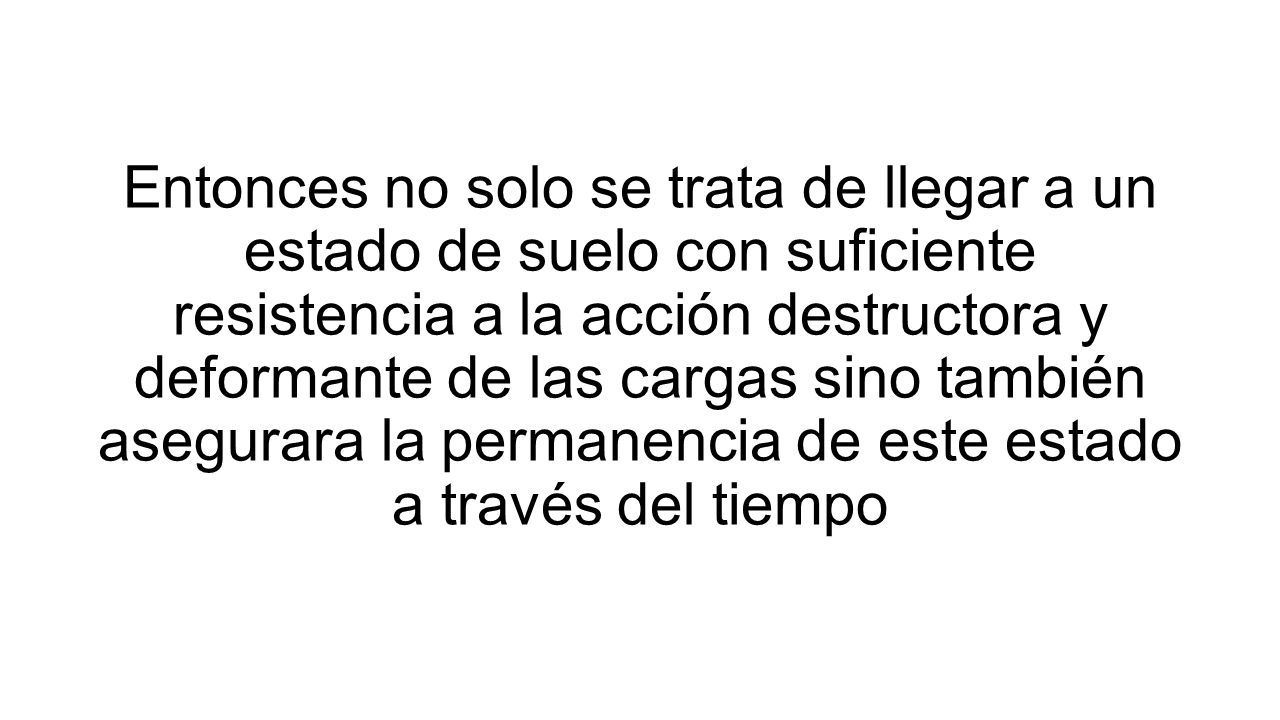

3 Entonces no solo se trata de llegar a un estado de suelo con suficiente resistencia a la acción destructora y deformante de las cargas sino también asegurara la permanencia de este estado a través del tiempo

4 EL PROBLEMA Si un camino pavimentado o de terracería se va a construir sobre un suelo blando, saturado, pueden aparecer problemas ocasionados por el tráfico durante o después de la construcción. El suelo de base se puede mezclar con el suelo blando o se pueden presentar movientos horizontales y verticales de la base, produciendo fallas profundas y grietas en la superficie que afecten el tráfico.

5 LA SOLUCIÓN La instalación de geomallas aumenta considerablemente la capacidad de carga del suelo. Las geomallas refuerzan la base del camino y limitan los movimientos horizontales y verticales del suelo, de esta forma las geomallas mejoran considerablemente la capacidad de carga de la base para un mismo espesor o lo reducen para una misma capacidad de carga.

6 ASENTAMIENTO ELASTICO El asentamiento inmediato o elástico es causado por la deformación elástica del suelo puede darse en suelos arcillosos húmedos, secos y saturados. Se hace basada en la teoría de elasticidad. El asentamiento dependerá del tipo de cimentación, ya sea la cimentación flexible o rígida

7 Elementos a considerar para el análisis de un asentamiento elástico

8 METODO DE ESTABILIZACION DE SUELOS ES EL CONJUNTO DE FENOMENOS TENDIENTES A MODIFICAR LAS PROPIEDADES DE LOS SUEOS QUE INTERESAN, PARA UNA DETERMINADA APLICACIÓN EN INGENIERIA, HACIENDO QUE EL MATERIAL SUELO SEA ADECUADO PARA EL USO Y DISEÑO PREVISTO, REEMPLAZANDO A OTROS MATERIALES NO DISPONIBLES O MAS COSTOSOS.

9 LAS PROPIEDADES A LAS QUE SE REFIERE COMPORTAMIENTO BAJO CARGAS CAMBIOS VOLUMETRICOS IMPERMEABILIDAD COMPRESIBILIDAD CAMPO DE APLICACION SUB BASES SUB RASANTE BASES

10 TIPOS DE ESTABILIZACION COMPACTACION E. MECANICA GEOTEXTILES CONSOLIDACION MEZCLAS DE SUELOS E. FISICA ADICION DE AGENTES ESTABILIZANTES E. FISICO- QUIMICAS CEMENTO PORTLAND PRODUCTOS ASFALTICOS CLORURO DE SODIO Y DE CALCIO POLIMEROS HULE DE NEUMATICO E. QUIMICA

11 COMPACTACION GEOTEXTIL DRENAJES ESTABILIZACION GRANULOMETRICACON: CAL CEMENTO ASFALTO

12 Geomallas bi-orientadas (biaxial) Las geomallas bi-orientadas son estructuras bi-dimensionales fabricadas mediante un proceso de extrusión y estiramiento longitudinal y transversal que utiliza polipropileno, quimicamente inerte y de cacterísticas homogéneas y uniformes. Este proceso único produce una estructura de una sola pieza con distribución uniforme de espacios rectangulares de alta resistencia a la tensión en ambas direcciones y un alto módulo de elasticidad. Así mismo, la estructura de las geomallas permite una óptima trabazón con el suelo.

13 Geomallas mono-orientadas (uniaxial) son estructuras bi-dimensionales producidas con polímeros de polietileno de alta densidad usando un proceso de extrusión seguido por un estiramiento uni-direccional. Son completamente inertes a agentes químicos y biológicos normalmente presentes en los suelos, poseen gran resistencia a la tensión y están específicamente diseñadas para el refuerzo de suelos. Cuando el suelo de cimentación es muy fino y blando, es aconsejable usar un geocompuesto (geotextil no tejido) en la interfase con la sub- base, para obtener tanto refuerzo como separación, estaa solución además evita la introducción de finos en la base.

14 Geomallas bi-orientadas (biaxial) Las geomallas bi-orientadas son estructuras bi-dimensionales fabricadas mediante un proceso de extrusión y estiramiento longitudinal y transversal que utiliza polipropileno, quimicamente inerte y de cacterísticas homogéneas y uniformes. Este proceso único produce una estructura de una sola pieza con distribución uniforme de espacios rectangulares de alta resistencia a la tensión en ambas direcciones y un alto módulo de elasticidad. Así mismo, la estructura de las geomallas permite una óptima trabazón con el suelo.

15 GEOTEXTIL La estabilización de suelos blandos es una función de los geotextiles donde se aprovecha el comportamiento a tracción del geotextil para trabajar como complemento de las propiedades mecánicas del suelo, con el fin de controlar los esfuerzos transmitidos tanto en la fase de construcción como en la de servicio de las estructuras. El geotextil actúa como un elemento estructural y de confinamiento de los granos del suelo, permitiendo difundir y repartir las tensiones locales. Estas acciones aumentan la capacidad portante y la estabilidad de la construcción.

16 El uso de geotextil para la estabilización de suelos tiene la ventaja de: Reducir espesores de material granular, al reemplazar parte del aporte estructural de éstos por el aporte a la tensión del geotextil. Aumento de la vida útil de las estructuras. Incremento de la capacidad de carga. Habitualmente los campos de aplicación de geotextil para la estabilización de suelos son: Entre la estructura de pavimento y suelo de fundación con VRS (CBR) menor al 3% (vías pavimentadas, no pavimentadas, vías férreas, aeropuertos). Conformación de terraplenes, plataformas, vías y cimentaciones sobre suelos extremadamente blandos.
