Creada por: Rafael Villazana Caso de resonancia en molino.

Presentación del tema: "Creada por: Rafael Villazana Caso de resonancia en molino."— Transcripción de la presentación:

1 Creada por: Andrés Rios M. Design Caso de resonancia en molino

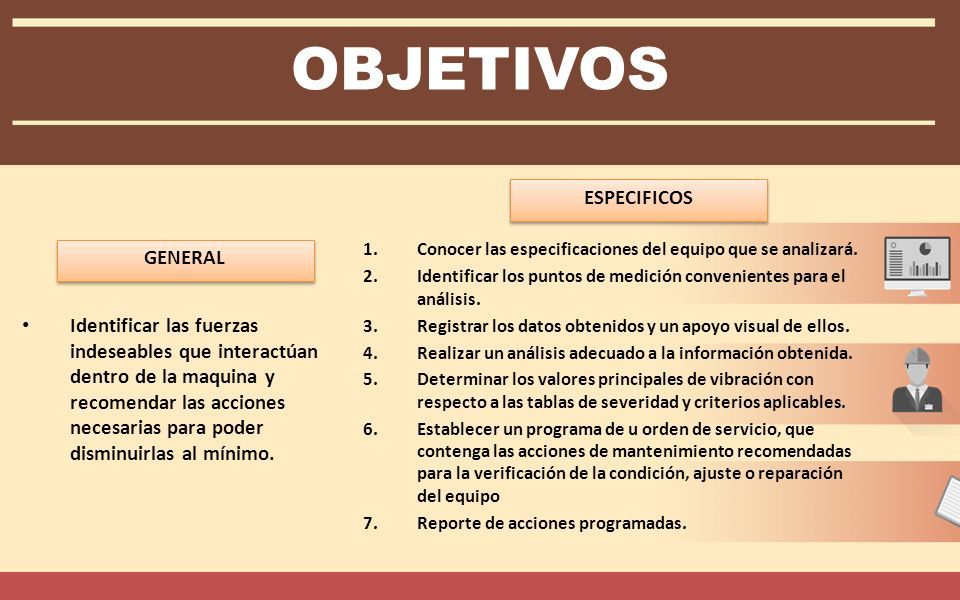

2 Creada por: Andrés Rios M. Design OBJETIVOS Identificar las fuerzas indeseables que interactúan dentro de la maquina y recomendar las acciones necesarias para poder disminuirlas al mínimo. 1.Conocer las especificaciones del equipo que se analizará. 2.Identificar los puntos de medición convenientes para el análisis. 3.Registrar los datos obtenidos y un apoyo visual de ellos. 4.Realizar un análisis adecuado a la información obtenida. 5.Determinar los valores principales de vibración con respecto a las tablas de severidad y criterios aplicables. 6.Establecer un programa de u orden de servicio, que contenga las acciones de mantenimiento recomendadas para la verificación de la condición, ajuste o reparación del equipo 7.Reporte de acciones programadas. GENERAL ESPECIFICOS

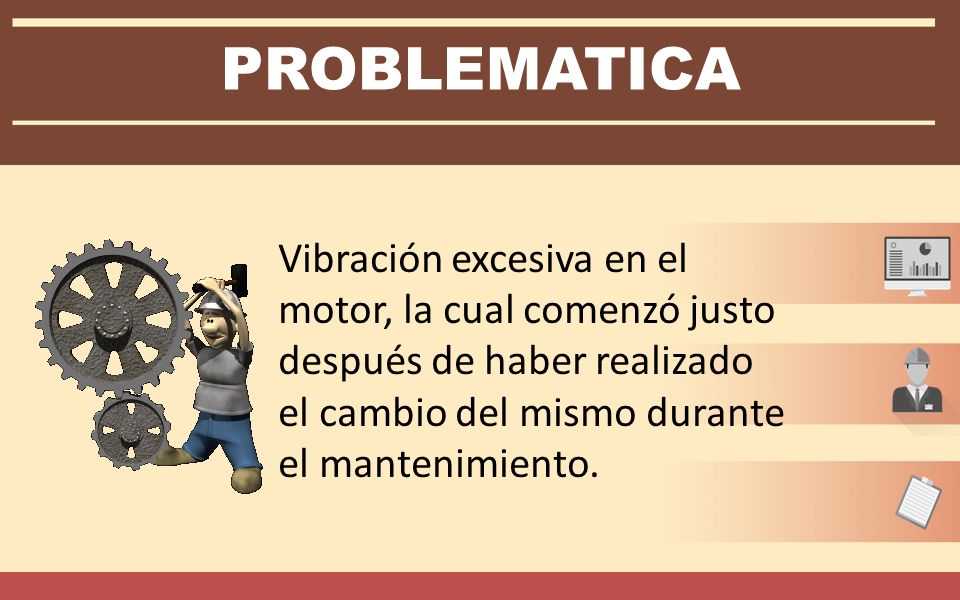

3 Creada por: Andrés Rios M. Design PROBLEMATICA Vibración excesiva en el motor, la cual comenzó justo después de haber realizado el cambio del mismo durante el mantenimiento.

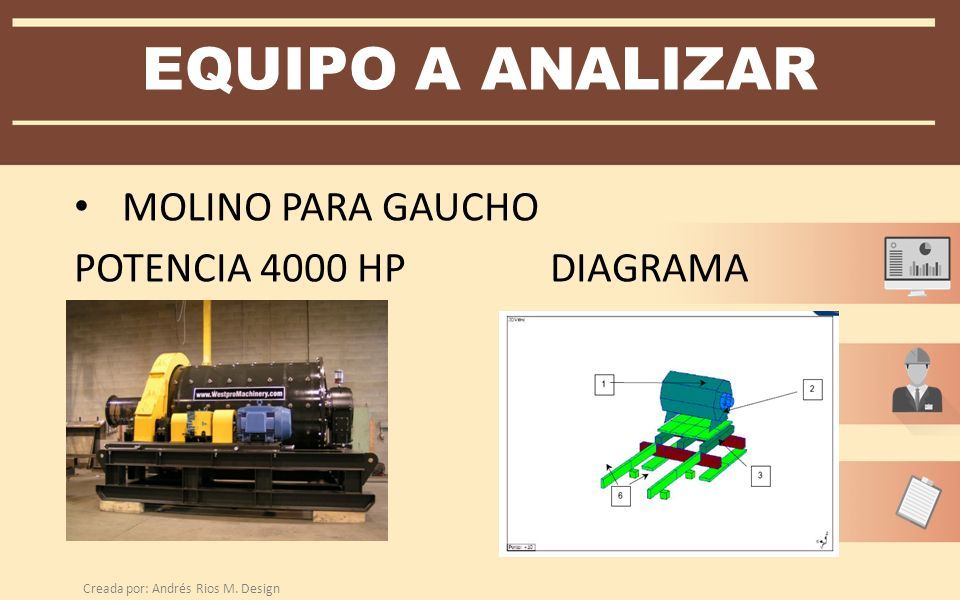

4 Creada por: Andrés Rios M. Design EQUIPO A ANALIZAR MOLINO PARA GAUCHO POTENCIA 4000 HP DIAGRAMA

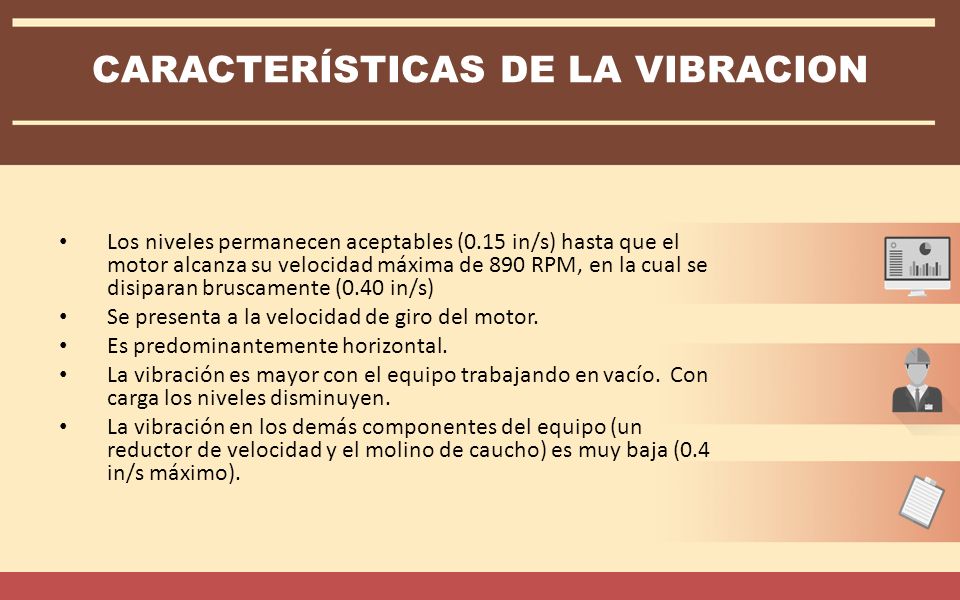

5 Creada por: Andrés Rios M. Design CARACTERÍSTICAS DE LA VIBRACION Los niveles permanecen aceptables (0.15 in/s) hasta que el motor alcanza su velocidad máxima de 890 RPM, en la cual se disiparan bruscamente (0.40 in/s) Se presenta a la velocidad de giro del motor. Es predominantemente horizontal. La vibración es mayor con el equipo trabajando en vacío. Con carga los niveles disminuyen. La vibración en los demás componentes del equipo (un reductor de velocidad y el molino de caucho) es muy baja (0.4 in/s máximo).

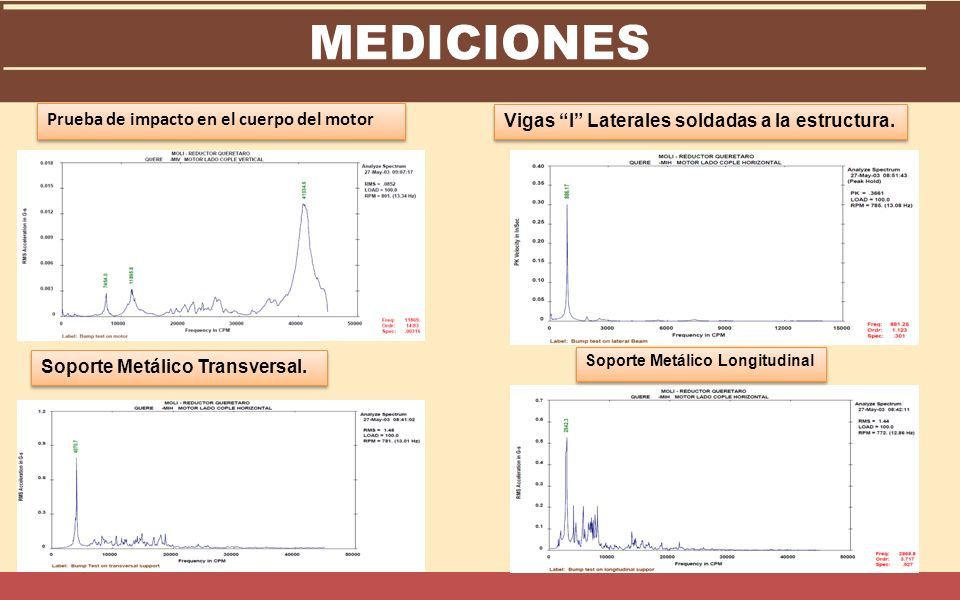

6 Creada por: Andrés Rios M. Design MEDICIONES Prueba de impacto en el cuerpo del motor Soporte Metálico Transversal. Soporte Metálico Longitudinal Vigas “I” Laterales soldadas a la estructura.

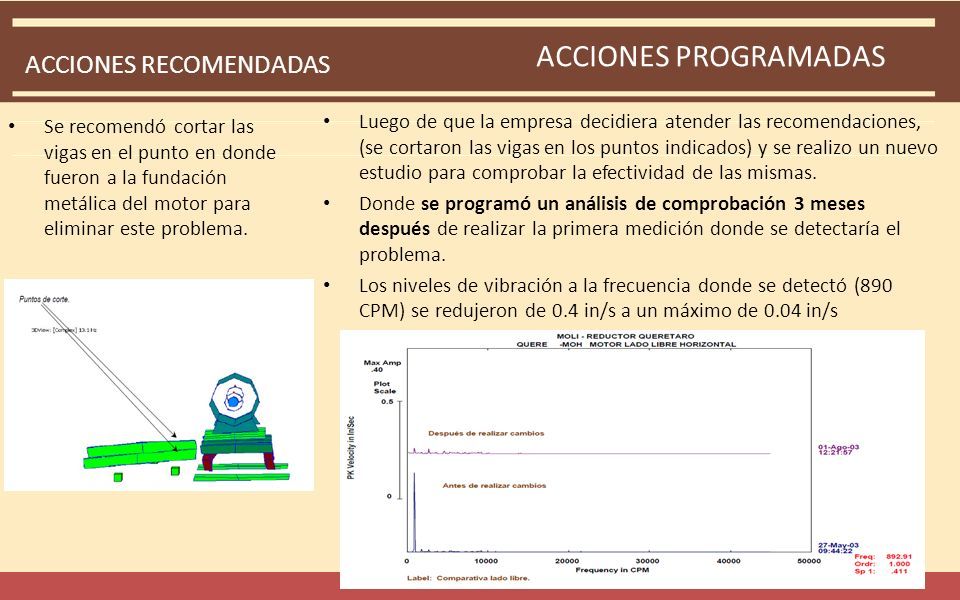

7 Creada por: Andrés Rios M. Design ACCIONES RECOMENDADAS Se recomendó cortar las vigas en el punto en donde fueron a la fundación metálica del motor para eliminar este problema. ACCIONES PROGRAMADAS Luego de que la empresa decidiera atender las recomendaciones, (se cortaron las vigas en los puntos indicados) y se realizo un nuevo estudio para comprobar la efectividad de las mismas. Donde se programó un análisis de comprobación 3 meses después de realizar la primera medición donde se detectaría el problema. Los niveles de vibración a la frecuencia donde se detectó (890 CPM) se redujeron de 0.4 in/s a un máximo de 0.04 in/s

8 Creada por: Andrés Rios M. Design CONLCUSIONES El análisis de vibraciones y las simulaciones de movimiento constituyen una herramienta muy valiosa para el analista de vibración ya que con ellas es posible diferenciar problemas que se presentan a la misma frecuencia de vibración, como puede ser el caso del desbalance, desalineamiento, resonancia, flechas flexionada, etc. Cada uno de ellos puede presentarse a la misma frecuencia, pero las características de su movimiento (el cómo se mueven) son diferentes para cada problema. Y el como se mueve un objeto puede ser determinado obteniendo su fase.
