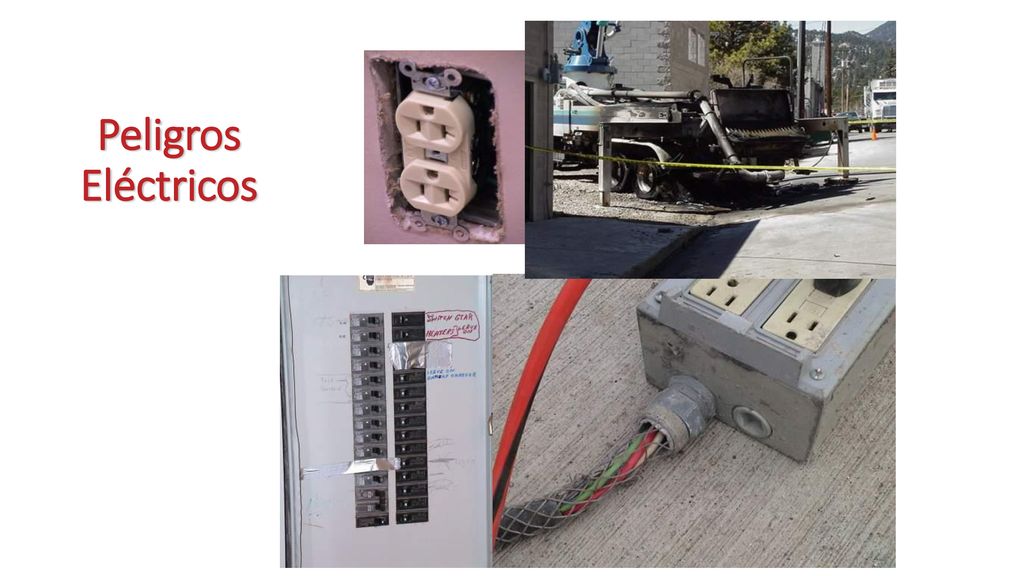

Peligros Eléctricos Programa de Capacitación Susan Harwood (2006) Los Cuatro Riesgos Principales en la Industria de la Construcción
2
Alambrado Eléctrico y el Sistema de Iluminación Temporera
Programa de Capacitación Susan Harwood (2006) Los Cuatro Riesgos Principales en la Industria de la Construcción
3

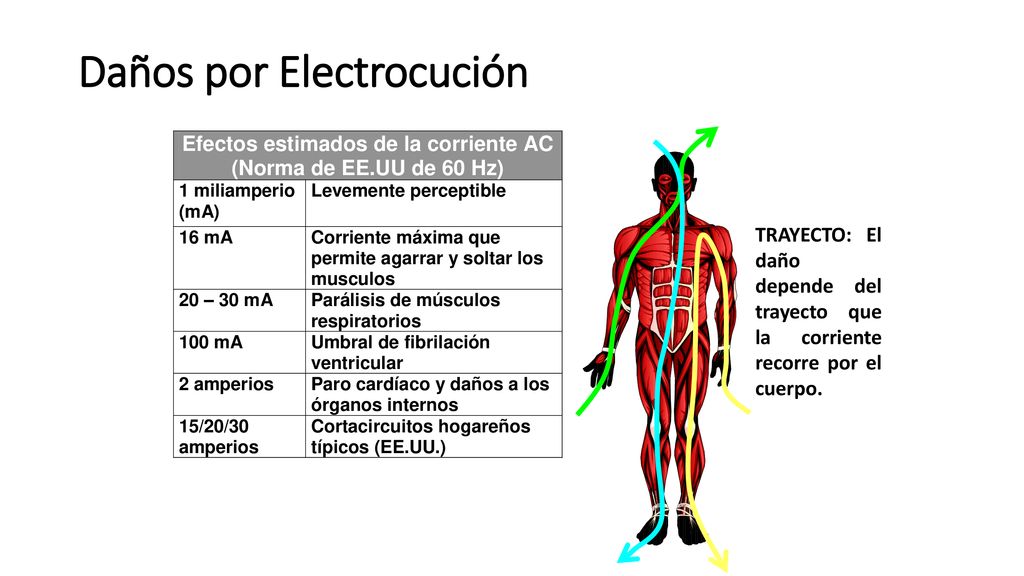

Daños por Electrocución
TRAYECTO: El daño depende del trayecto que la corriente recorre por el cuerpo. Describa cómo incluso los niveles bajos de amperaje pueden causar graves lesiones al afectar el sistema eléctrico del cuerpo y alterar el ritmo cardíaco. Programa de Capacitación Susan Harwood (2006) Los Cuatro Riesgos Principales en la Industria de la Construcción
4
Interruptpr de Circuito con perdida de Tierra (GFCI)
Controlan el flujo de corriente entre los alambres activos y neutros Cortan la corriente entre 4 y 6 mA en 1/40 de segundo Describa cómo funcionan los disyuntores GFCI. Indique que es preciso probarlos regularmente. Programa de Capacitación Susan Harwood (2006) Los Cuatro Riesgos Principales en la Industria de la Construcción
5

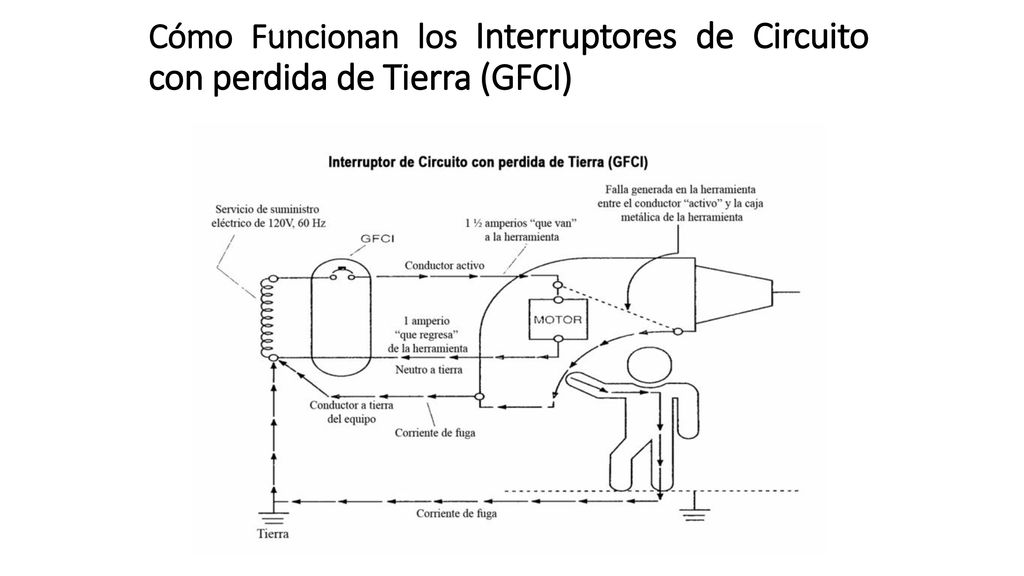

Cómo Funcionan los Interruptores de Circuito con perdida de Tierra (GFCI)
Programa de Capacitación Susan Harwood (2006) Los Cuatro Riesgos Principales en la Industria de la Construcción
6

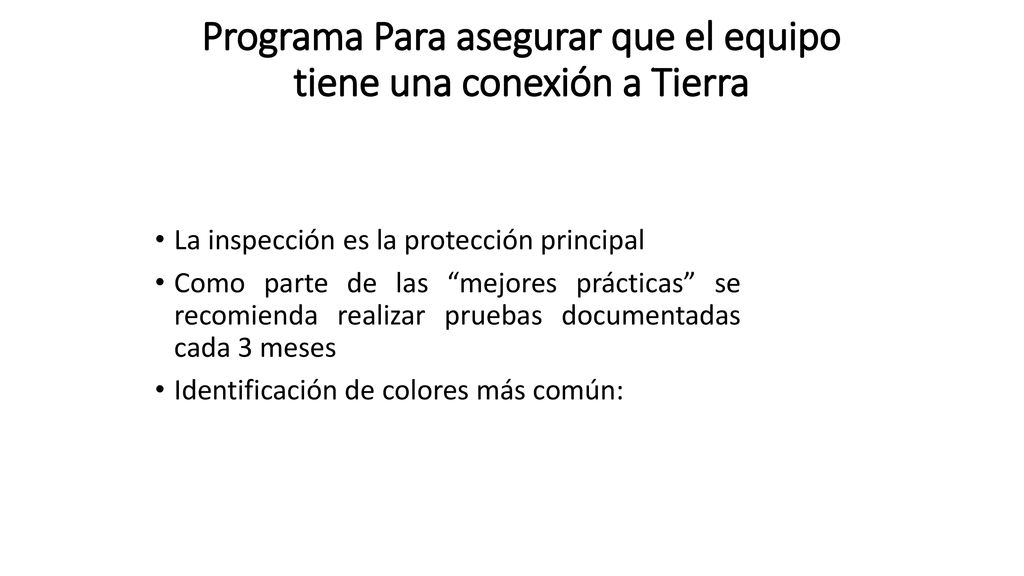

Programa Para asegurar que el equipo tiene una conexión a Tierra
La inspección es la protección principal Como parte de las “mejores prácticas” se recomienda realizar pruebas documentadas cada 3 meses Identificación de colores más común: Sugiera que es preciso realizar pruebas sin importar si los disyuntores GFCI están en uso. Programa de Capacitación Susan Harwood (2006) Los Cuatro Riesgos Principales en la Industria de la Construcción
7

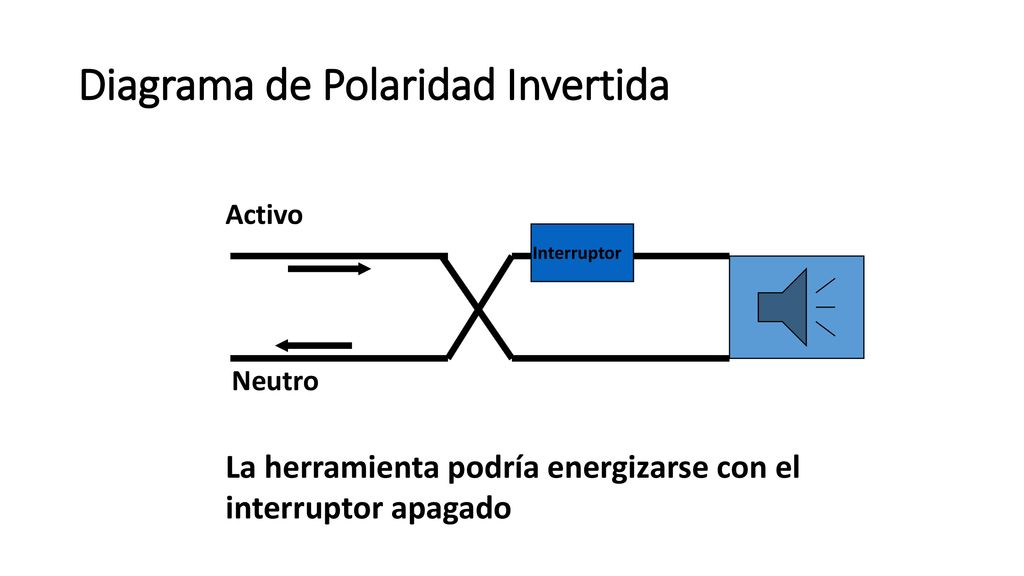

Diagrama de Polaridad Invertida
Activo Interruptor Neutro La herramienta podría energizarse con el interruptor apagado Programa de Capacitación Susan Harwood (2006) Los Cuatro Riesgos Principales en la Industria de la Construcción
8

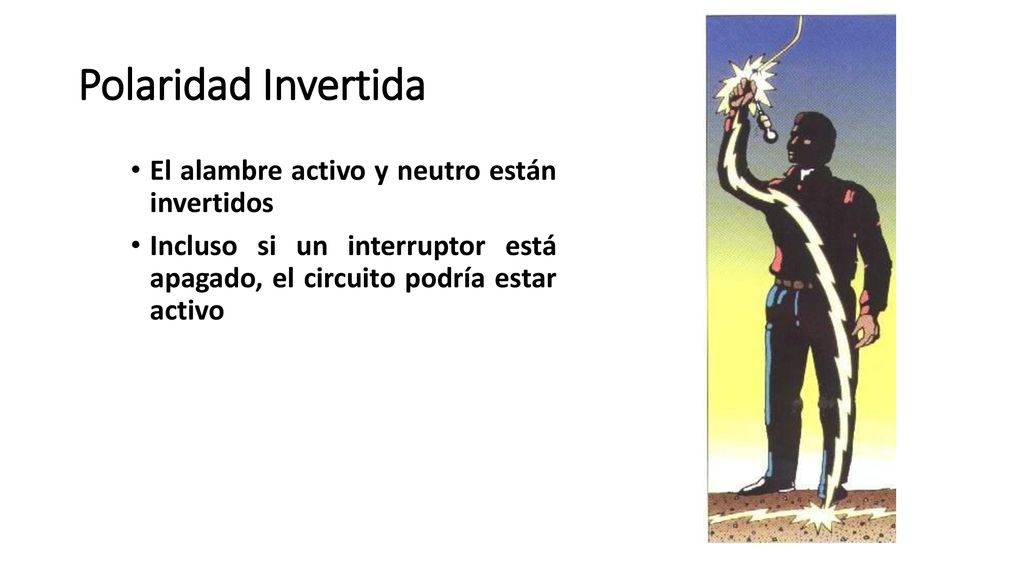

Polaridad Invertida El alambre activo y neutro están invertidos
Incluso si un interruptor está apagado, el circuito podría estar activo Describa cómo se produce la polaridad invertida y sus peligros. La polaridad invertida puede hacer que en las herramientas y equipos exista corriente cuando se da por hecho que no la hay. Además, puede que los disyuntores GFCI no funcionen si la polaridad está invertida. Programa de Capacitación Susan Harwood (2006) Los Cuatro Riesgos Principales en la Industria de la Construcción
9

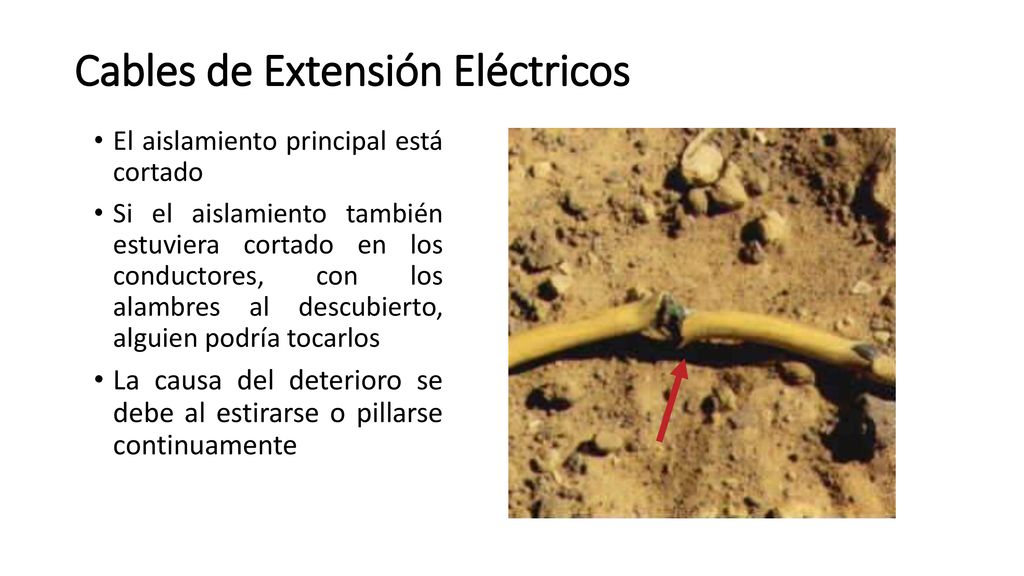

Cables de Extensión Eléctricos
El aislamiento principal está cortado Si el aislamiento también estuviera cortado en los conductores, con los alambres al descubierto, alguien podría tocarlos La causa del deterioro se debe al estirarse o pillarse continuamente Este cable no cumple la normativa y debe dejar de usarse. Describa los tipos de daños que pueden producirse en los cables y qué indicios buscar. Programa de Capacitación Susan Harwood (2006) Los Cuatro Riesgos Principales en la Industria de la Construcción
10

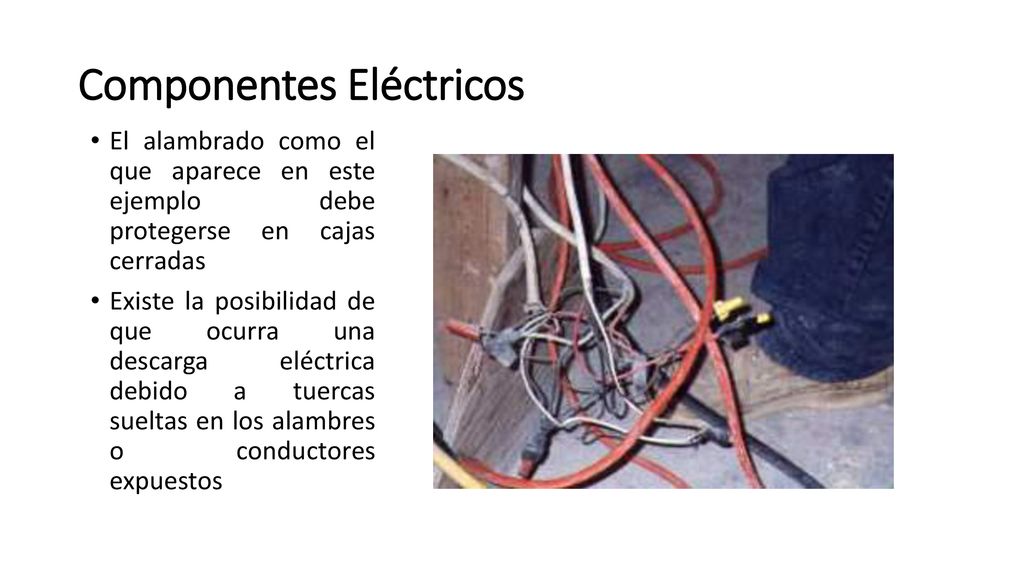

Componentes Eléctricos
El alambrado como el que aparece en este ejemplo debe protegerse en cajas cerradas Existe la posibilidad de que ocurra una descarga eléctrica debido a tuercas sueltas en los alambres o conductores expuestos Este cableado no puede dejarse expuesto. Haga hincapié en que todo el cableado eléctrico debe estar protegido adecuadamente dentro de cajas para componentes eléctricos. Programa de Capacitación Susan Harwood (2006) Los Cuatro Riesgos Principales en la Industria de la Construcción
11

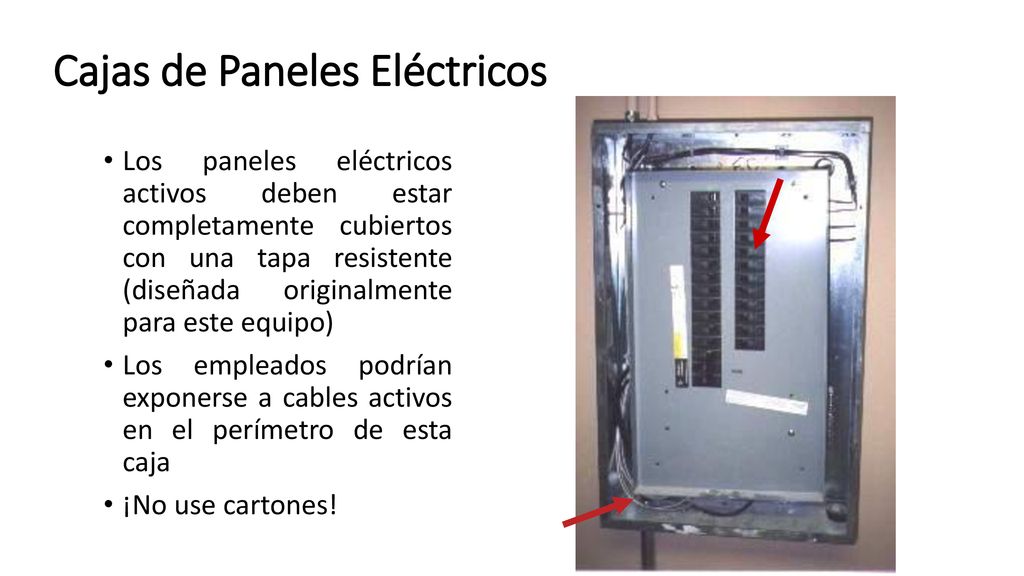

Cajas de Paneles Eléctricos
Los paneles eléctricos activos deben estar completamente cubiertos con una tapa resistente (diseñada originalmente para este equipo) Los empleados podrían exponerse a cables activos en el perímetro de esta caja ¡No use cartones! En este ejemplo el panel no se considera protegido. Recalque la necesidad de cubrir o proteger todos los circuitos activos. Los electricistas no pueden dejar abiertas las tapas de las cajas del panel si es que dejan de trabajar en ellas por un momento. Programa de Capacitación Susan Harwood (2006) Los Cuatro Riesgos Principales en la Industria de la Construcción
12
Prevención contra resplandor de Arco
Programa de Capacitación Susan Harwood (2006) Los Cuatro Riesgos Principales en la Industria de la Construcción
13

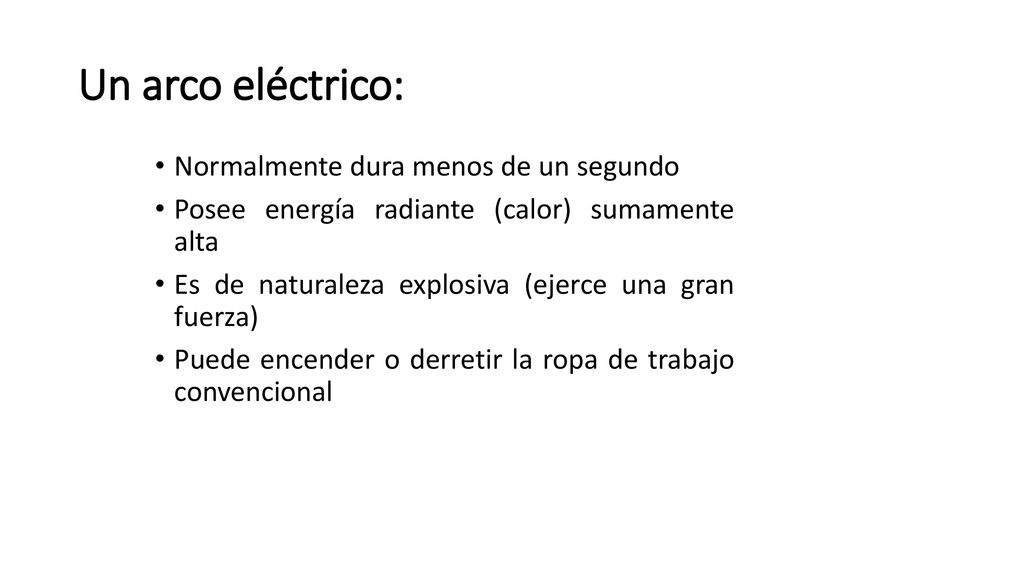

Un arco eléctrico: Normalmente dura menos de un segundo
Posee energía radiante (calor) sumamente alta Es de naturaleza explosiva (ejerce una gran fuerza) Puede encender o derretir la ropa de trabajo convencional Programa de Capacitación Susan Harwood (2006) Los Cuatro Riesgos Principales en la Industria de la Construcción
14
Estas son fotografías debido a accidentes por relámpago de arco.
Observe la ropa quemada. Observe que el pecho estaba protegido por una camisa y que las patas de las gafas estaban atadas con una cinta en la cabeza. Programa de Capacitación Susan Harwood (2006) Los Cuatro Riesgos Principales en la Industria de la Construcción
15

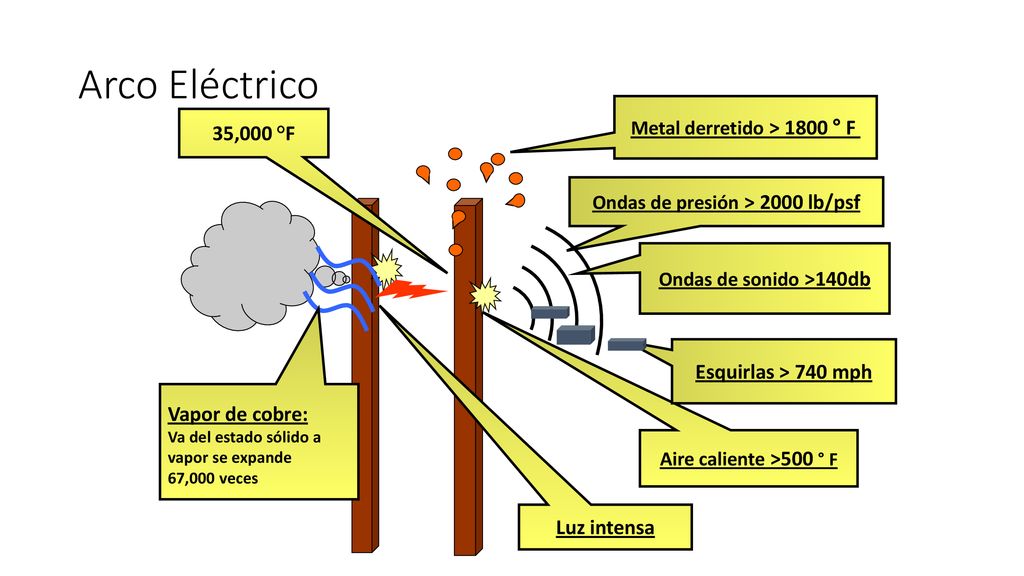

Metal derretido > 1800 ° F Ondas de presión > 2000 lb/psf
Arco Eléctrico Metal derretido > 1800 ° F 35,000 °F Ondas de presión > 2000 lb/psf Ondas de sonido >140db Esquirlas > 740 mph Describa la física de un arco eléctrico. Vapor de cobre: Va del estado sólido a vapor se expande 67,000 veces Aire caliente >500 ° F Luz intensa Programa de Capacitación Susan Harwood (2006) Los Cuatro Riesgos Principales en la Industria de la Construcción
16

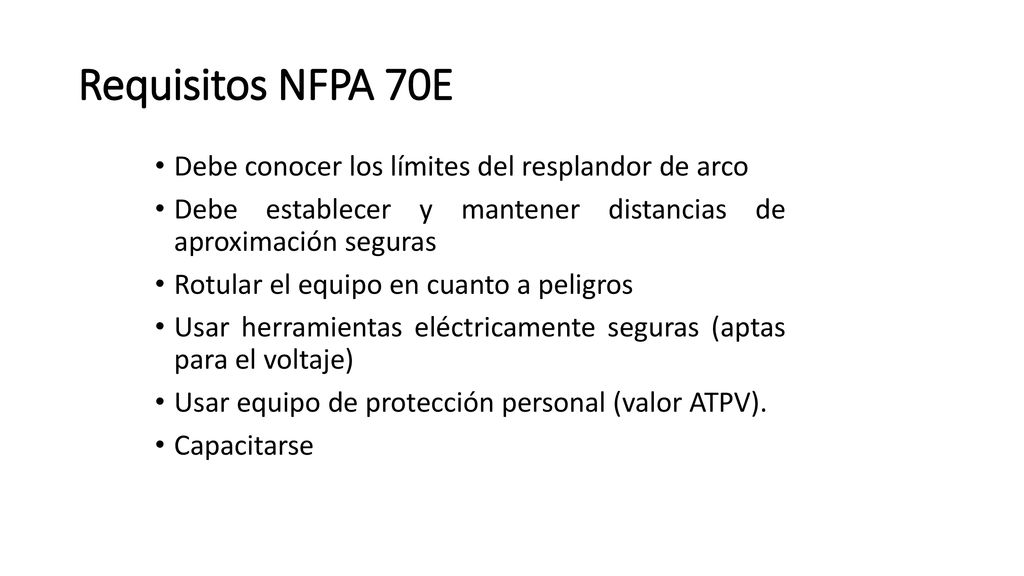

Requisitos NFPA 70E Debe conocer los límites del resplandor de arco
Debe establecer y mantener distancias de aproximación seguras Rotular el equipo en cuanto a peligros Usar herramientas eléctricamente seguras (aptas para el voltaje) Usar equipo de protección personal (valor ATPV). Capacitarse Consulte el Valor de Protección Contra Arcos Térmicos (ATPV). Programa de Capacitación Susan Harwood (2006) Los Cuatro Riesgos Principales en la Industria de la Construcción
17
¿Cuál es la Mejor Forma de Trabajar con Equipo Eléctrico Energizado?
¡SIEMPRE! Apagarlo y bloquearlo Establecer una condición de trabajo eléctricamente segura Explique que el mejor procedimiento es apagar y bloquear siempre el sistema, y eliminar los riesgos. Programa de Capacitación Susan Harwood (2006) Los Cuatro Riesgos Principales en la Industria de la Construcción
18
Tendido Eléctrico Programa de Capacitación Susan Harwood (2006) Los Cuatro Riesgos Principales en la Industria de la Construcción
19

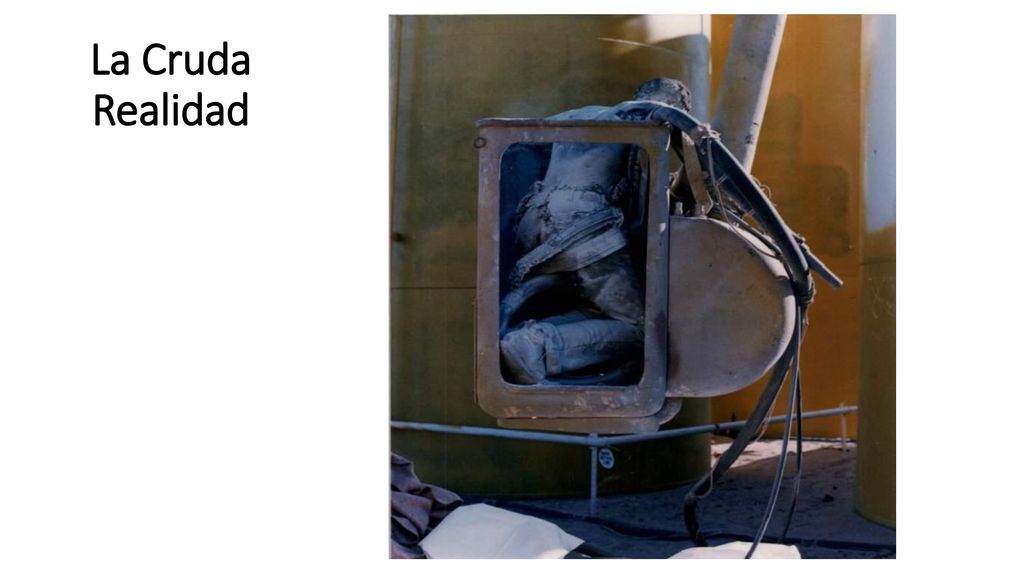

La Cruda Realidad Esta víctima tocó un cable del tendido eléctrico mientras trabajaba en un canasto aéreo. NOTA: La mayoría del equipo aéreo NO cuenta con aislamiento. Programa de Capacitación Susan Harwood (2006) Los Cuatro Riesgos Principales en la Industria de la Construcción
20

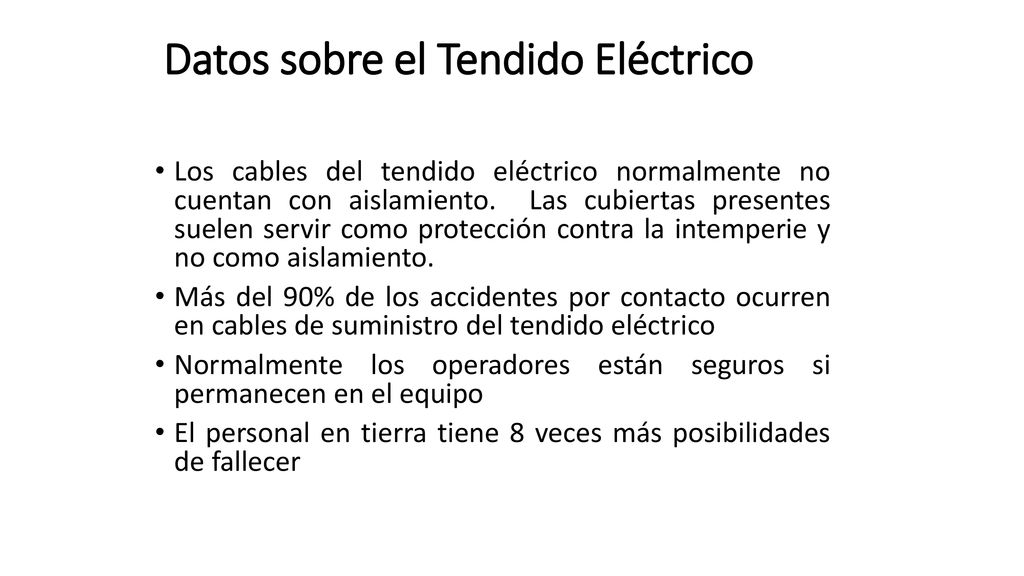

Datos sobre el Tendido Eléctrico
Los cables del tendido eléctrico normalmente no cuentan con aislamiento. Las cubiertas presentes suelen servir como protección contra la intemperie y no como aislamiento. Más del 90% de los accidentes por contacto ocurren en cables de suministro del tendido eléctrico Normalmente los operadores están seguros si permanecen en el equipo El personal en tierra tiene 8 veces más posibilidades de fallecer Programa de Capacitación Susan Harwood (2006) Los Cuatro Riesgos Principales en la Industria de la Construcción
21

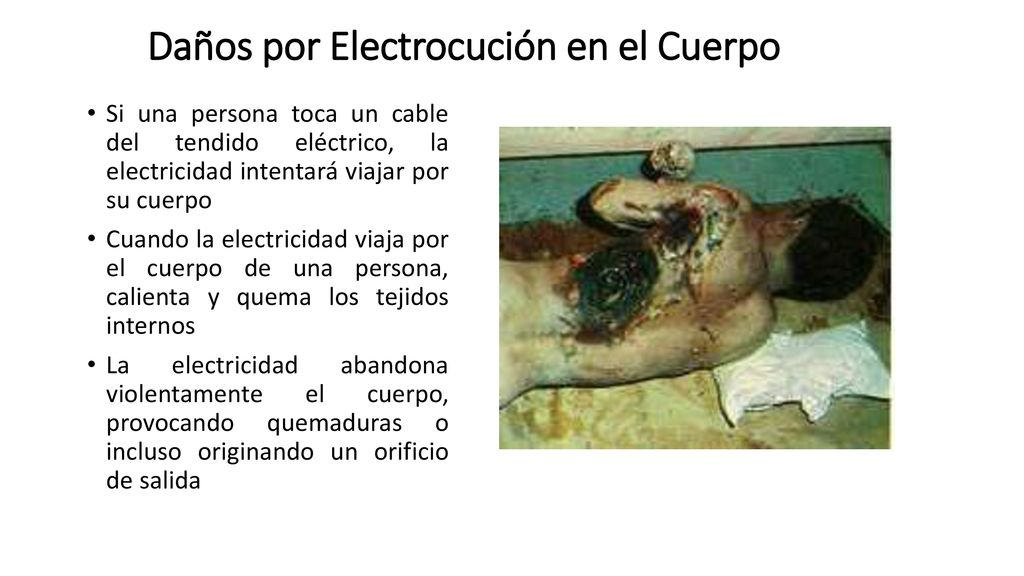

Daños por Electrocución en el Cuerpo
Si una persona toca un cable del tendido eléctrico, la electricidad intentará viajar por su cuerpo Cuando la electricidad viaja por el cuerpo de una persona, calienta y quema los tejidos internos La electricidad abandona violentamente el cuerpo, provocando quemaduras o incluso originando un orificio de salida Explique las lesiones graves que crean estos accidentes por contacto. Programa de Capacitación Susan Harwood (2006) Los Cuatro Riesgos Principales en la Industria de la Construcción
22

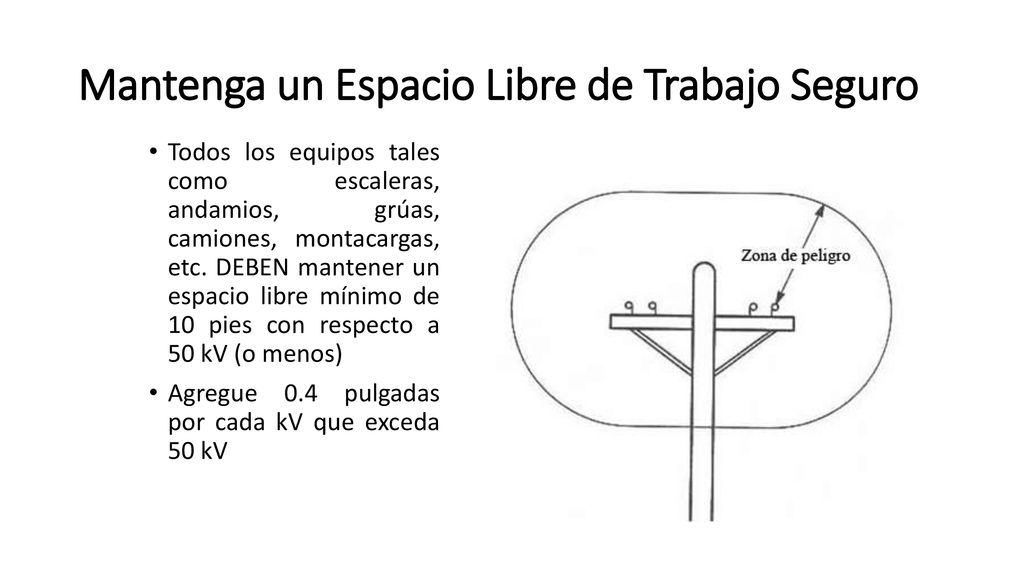

Mantenga un Espacio Libre de Trabajo Seguro
Todos los equipos tales como escaleras, andamios, grúas, camiones, montacargas, etc. DEBEN mantener un espacio libre mínimo de 10 pies con respecto a 50 kV (o menos) Agregue 0.4 pulgadas por cada kV que exceda 50 kV Las pautas de ANSI sugieren las siguientes distancias, las cuales exceden los requisitos de OSHA: 100 kV - 15 pies 350 kV - 20 pies 500 kV - 25 pies ¿Por qué las distancias aumentan con el voltaje? La comba y flexión por la carga son los problemas principales en los cables de suministro eléctrico Programa de Capacitación Susan Harwood (2006) Los Cuatro Riesgos Principales en la Industria de la Construcción
23

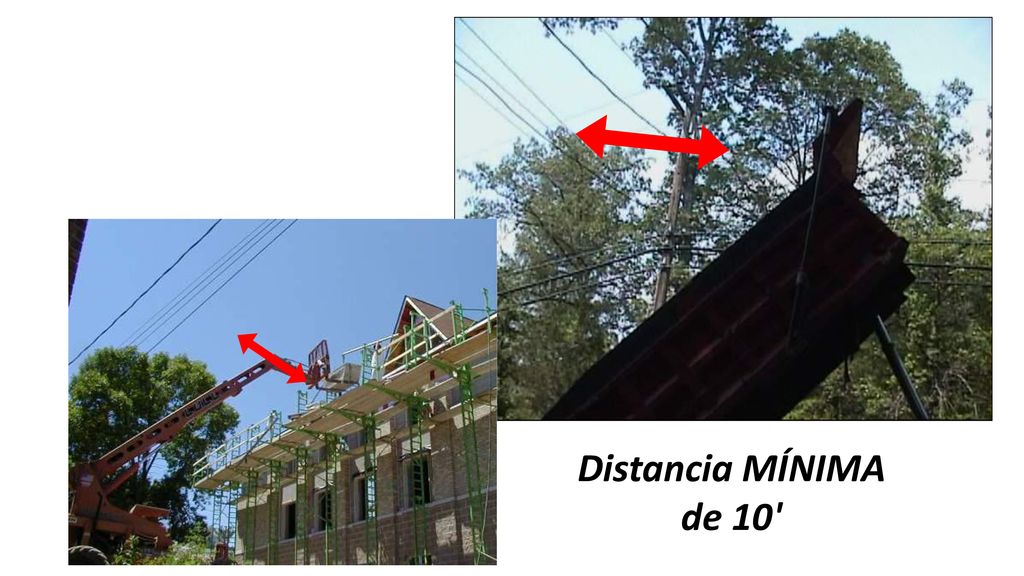

Explique que el espacio libre mínimo de 10 pies es válido para todo tipo de equipo.
Distancia MÍNIMA de 10' Programa de Capacitación Susan Harwood (2006) Los Cuatro Riesgos Principales en la Industria de la Construcción
24

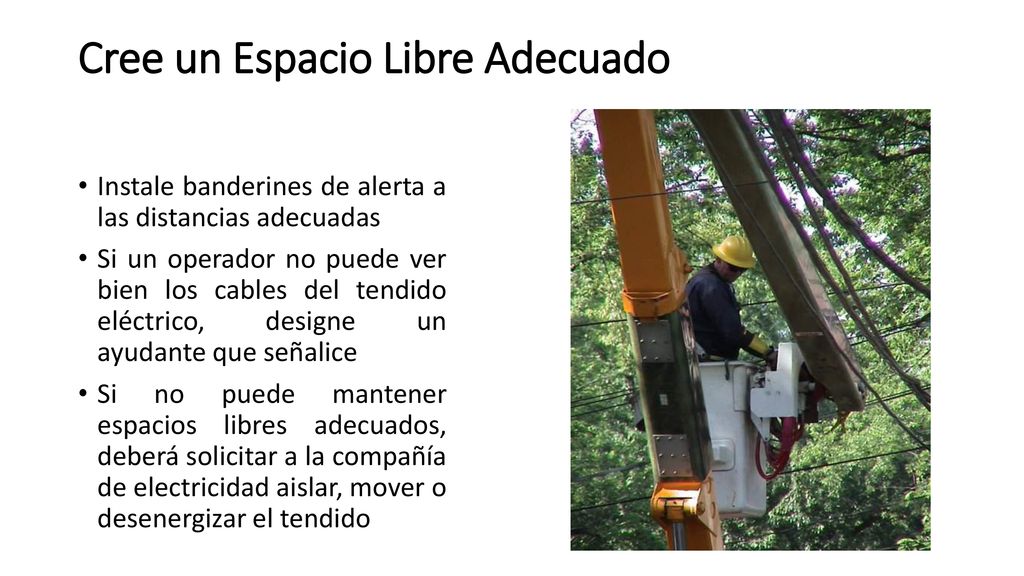

Cree un Espacio Libre Adecuado
Instale banderines de alerta a las distancias adecuadas Si un operador no puede ver bien los cables del tendido eléctrico, designe un ayudante que señalice Si no puede mantener espacios libres adecuados, deberá solicitar a la compañía de electricidad aislar, mover o desenergizar el tendido Describa los diversos métodos. También indique el hecho que la compañía de electricidad puede tardar varias semanas en desenergizar o mover el tendido. Por consiguiente, la planificación previa es un REQUISITO. Programa de Capacitación Susan Harwood (2006) Los Cuatro Riesgos Principales en la Industria de la Construcción
25

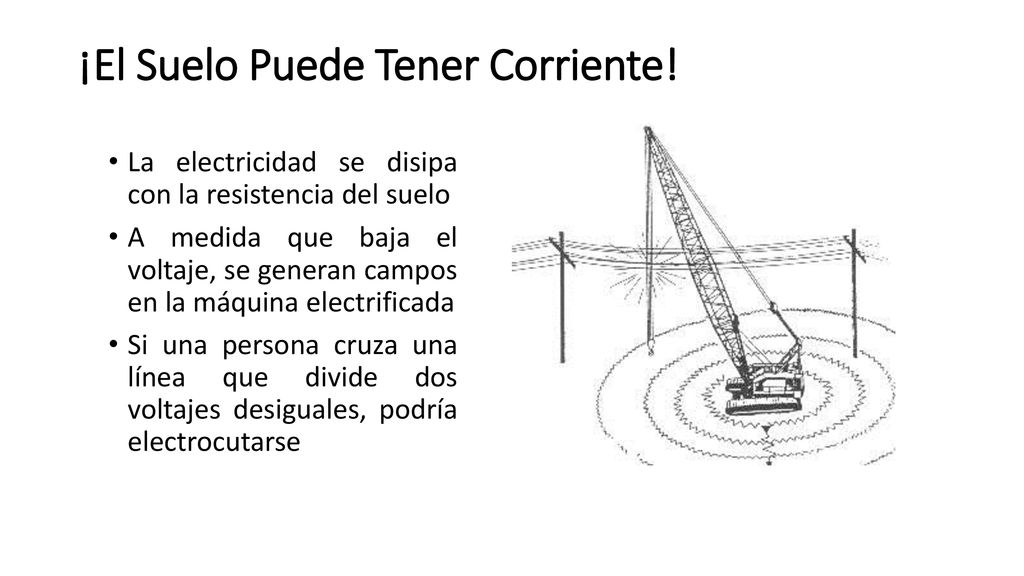

¡El Suelo Puede Tener Corriente!
La electricidad se disipa con la resistencia del suelo A medida que baja el voltaje, se generan campos en la máquina electrificada Si una persona cruza una línea que divide dos voltajes desiguales, podría electrocutarse Explique el proceso de disipación del voltaje debido a la resistencia del suelo. Se pueden generar campos de energía en torno al objeto que está en el suelo. Si una persona cruza dos niveles de voltaje diferentes o toca un objeto en un nivel diferente, la electricidad puede pasar por su cuerpo. Programa de Capacitación Susan Harwood (2006) Los Cuatro Riesgos Principales en la Industria de la Construcción
26

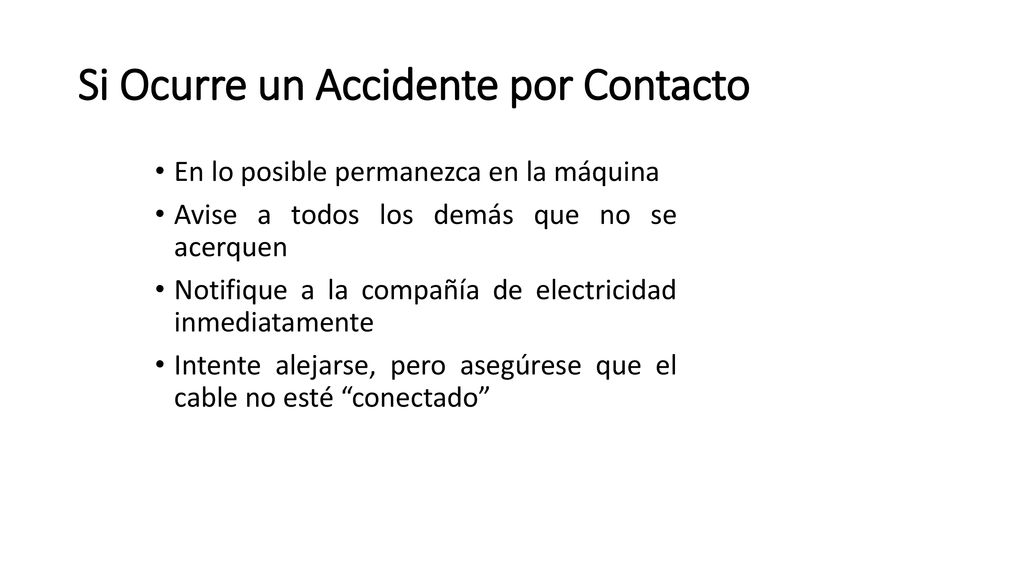

Si Ocurre un Accidente por Contacto
En lo posible permanezca en la máquina Avise a todos los demás que no se acerquen Notifique a la compañía de electricidad inmediatamente Intente alejarse, pero asegúrese que el cable no esté “conectado” Muchas veces los sistemas de suministro eléctrico incluyen circuitos de desconexión en caso de tormentas. Estos son relés que se activan por un período de tiempo (normalmente entre 3 y 30 segundos) para permitir que se suelte algún objeto energizado, como por ejemplo la rama de un árbol. Posteriormente estos relés se restablecerán y el tendido volverá a energizarse. Ello puede ocurrir 2 a 3 veces antes de que un cortacircuito efectivamente se disyunte y la energía se apague hasta que se restablezca manualmente. Programa de Capacitación Susan Harwood (2006) Los Cuatro Riesgos Principales en la Industria de la Construcción
27

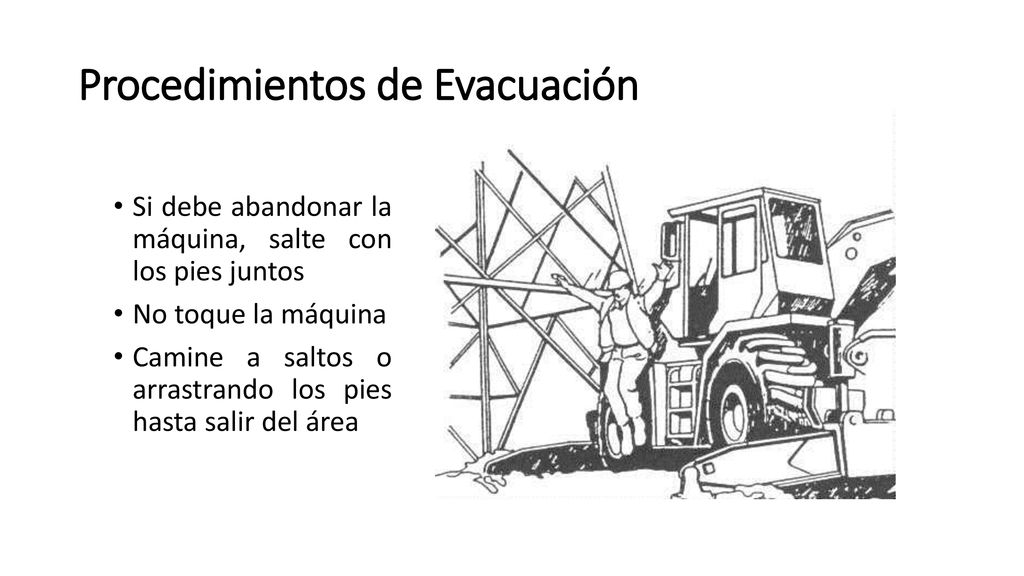

Procedimientos de Evacuación
Si debe abandonar la máquina, salte con los pies juntos No toque la máquina Camine a saltos o arrastrando los pies hasta salir del área Programa de Capacitación Susan Harwood (2006) Los Cuatro Riesgos Principales en la Industria de la Construcción
28

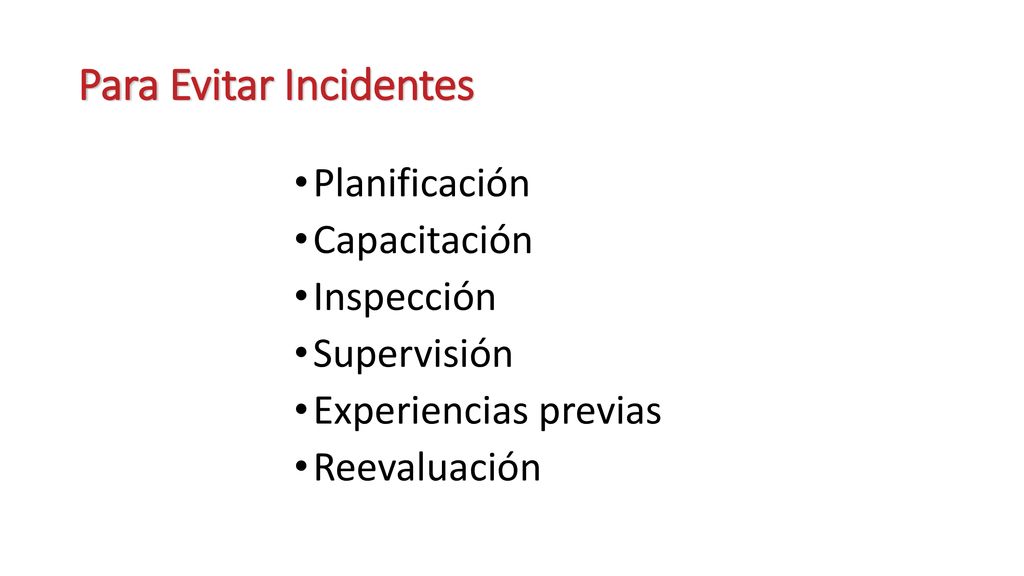

Para Evitar Incidentes
Planificación Capacitación Inspección Supervisión Experiencias previas Reevaluación Use estos pasos para lograr mejoras continuas Programa de Capacitación Susan Harwood (2006) Los Cuatro Riesgos Principales en la Industria de la Construcción
