Rosendo Franco1, Chris R. Vila1 Ángulos superior y de asiento

Presentación del tema: "Rosendo Franco1, Chris R. Vila1 Ángulos superior y de asiento"— Transcripción de la presentación:

1 Rosendo Franco1, Chris R. Vila1 Ángulos superior y de asiento

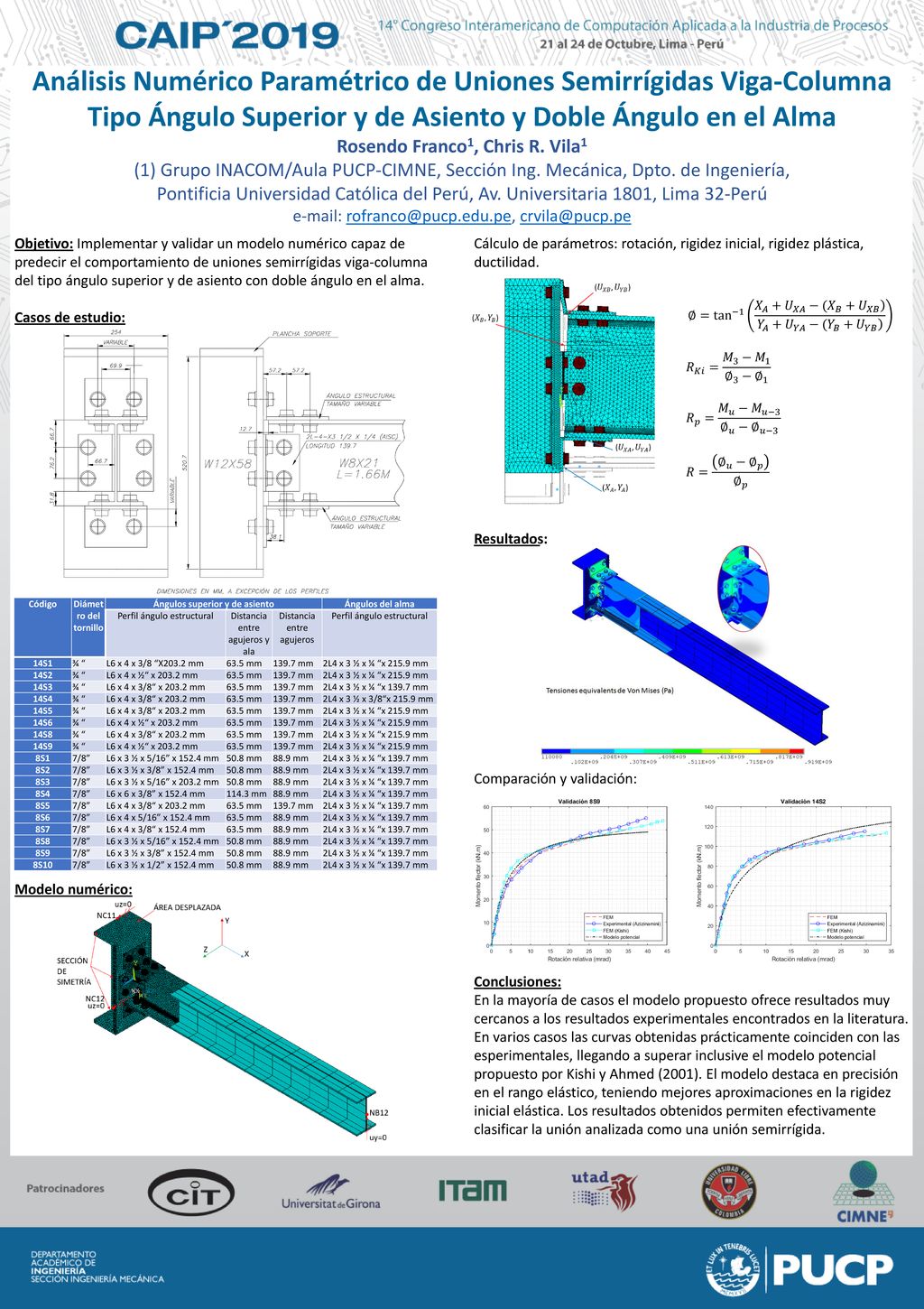

Análisis Numérico Paramétrico de Uniones Semirrígidas Viga-Columna Tipo Ángulo Superior y de Asiento y Doble Ángulo en el Alma Rosendo Franco1, Chris R. Vila1 (1) Grupo INACOM/Aula PUCP-CIMNE, Sección Ing. Mecánica, Dpto. de Ingeniería, Pontificia Universidad Católica del Perú, Av. Universitaria 1801, Lima 32-Perú Objetivo: Implementar y validar un modelo numérico capaz de predecir el comportamiento de uniones semirrígidas viga-columna del tipo ángulo superior y de asiento con doble ángulo en el alma. Casos de estudio: Modelo numérico: Cálculo de parámetros: rotación, rigidez inicial, rigidez plástica, ductilidad. Resultados: Comparación y validación: Conclusiones: En la mayoría de casos el modelo propuesto ofrece resultados muy cercanos a los resultados experimentales encontrados en la literatura. En varios casos las curvas obtenidas prácticamente coinciden con las esperimentales, llegando a superar inclusive el modelo potencial propuesto por Kishi y Ahmed (2001). El modelo destaca en precisión en el rango elástico, teniendo mejores aproximaciones en la rigidez inicial elástica. Los resultados obtenidos permiten efectivamente clasificar la unión analizada como una unión semirrígida. ∅= tan − 𝑋 𝐴 + 𝑈 𝑋𝐴 −( 𝑋 𝐵 + 𝑈 𝑋𝐵 𝑌 𝐴 + 𝑈 𝑌𝐴 −( 𝑌 𝐵 + 𝑈 𝑌𝐵 𝑅 𝐾𝑖 = 𝑀 3 − 𝑀 1 ∅ 3 − ∅ 1 𝑅 𝑝 = 𝑀 𝑢 − 𝑀 𝑢−3 ∅ 𝑢 − ∅ 𝑢−3 𝑅= ∅ 𝑢 − ∅ 𝑝 ∅ 𝑝 Código Diámetro del tornillo Ángulos superior y de asiento Ángulos del alma Perfil ángulo estructural Distancia entre agujeros y ala Distancia entre agujeros 14S1 ¾ “ L6 x 4 x 3/8 “X203.2 mm 63.5 mm 139.7 mm 2L4 x 3 ½ x ¼ “x mm 14S2 L6 x 4 x ½“ x mm 14S3 L6 x 4 x 3/8“ x mm 2L4 x 3 ½ x ¼ “x mm 14S4 2L4 x 3 ½ x 3/8“x mm 14S5 14S6 14S8 14S9 8S1 7/8” L6 x 3 ½ x 5/16” x mm 50.8 mm 88.9 mm 8S2 L6 x 3 ½ x 3/8” x mm 8S3 L6 x 3 ½ x 5/16” x mm 8S4 L6 x 6 x 3/8” x mm 114.3 mm 8S5 8S6 L6 x 4 x 5/16” x mm 8S7 L6 x 4 x 3/8“ x mm 8S8 8S9 8S10 L6 x 3 ½ x 1/2” x mm
