Diseño de placas base para columnas con y sin momento aplicado Elías Bonilla A60913 Fabiola Borbón A60929 José Núñez A64114
2
Diseño de placas sometidas a carga axial Suposiciones: Columna esta centrada con la placa Placa esta centrada en la fundación de concreto. El esfuerzo de soporte admisible Fp esta en función de la resistencia del concreto y el área de las placas
3
Diseño de placas sometidas a carga axial A partir de esto tenemos el valor de Pu para la columna según LRFD El segundo paso es determinar el espesor de la placa, con el esfuerzo de soporte admisible se diseña la placa como una placa rígida basado en lo que dice el ACI. La placa se asume sobre los tramos críticos como si estuviera en voladizo. El esfuerzo admisible que rige se saca del análisis elástico basado en lo largo de “m” y “n”. Para LRFD el momento plástico se utiliza para conocer la capacidad de la placa que es igual a ZF y, donde Z = con un Ø=90
4
Ejemplo de diseño de placas de base de columnas cargadas axialmente (cont.) Ejemplo 1. Diseñar la placa de la base de una columna W 10 x 100 que soporta una carga muerta de 188 kips y una carga viva de 338 kips, soportada en un pedestal de 25 x 25 in, f´c= 3 ksi; Fy=36 ksi (d=1.10 in., bf=10.34 in.)
5
Ejemplo de diseño de placas de base de columnas cargadas axialmente
6

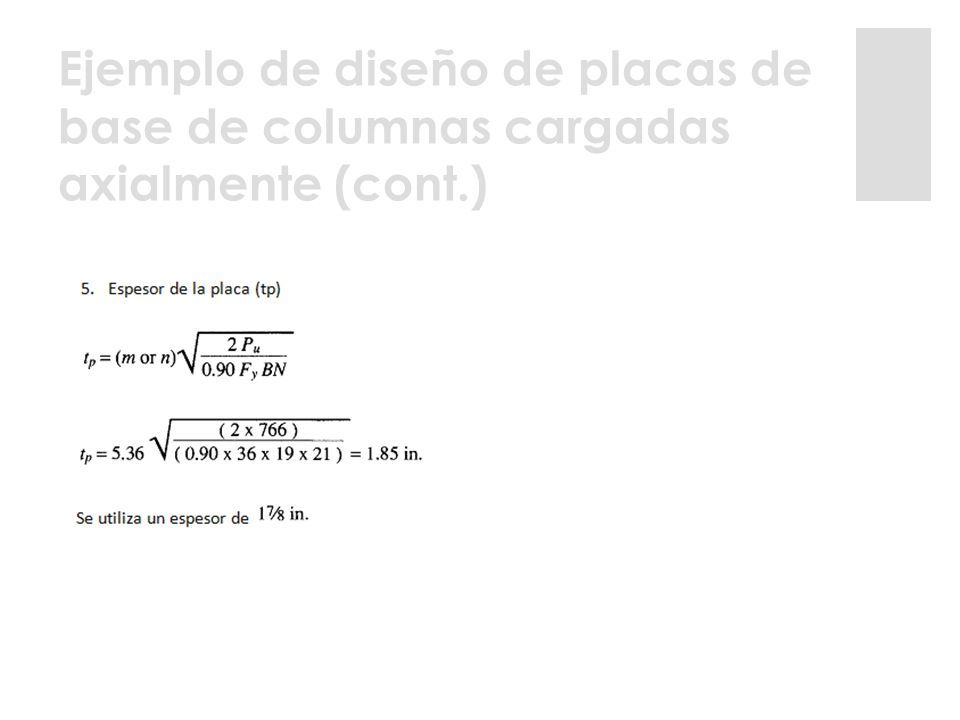

Ejemplo de diseño de placas de base de columnas cargadas axialmente (cont.)
7
Diseño de placas de base cargadas axialmente usando nomogramas (Stockwell) Ejemplo 2. Seleccionar una placa de base para una columna W 12 x 106 que soporta una carga muerta de 200 kips y una carga viva de 360 kips. El soporte es cuadrado con dimensiones de 28 in. f´c =3 ksi
8
Diseño de placas de base cargadas axialmente usando nomogramas (Stockwell)
