1 TT8750+

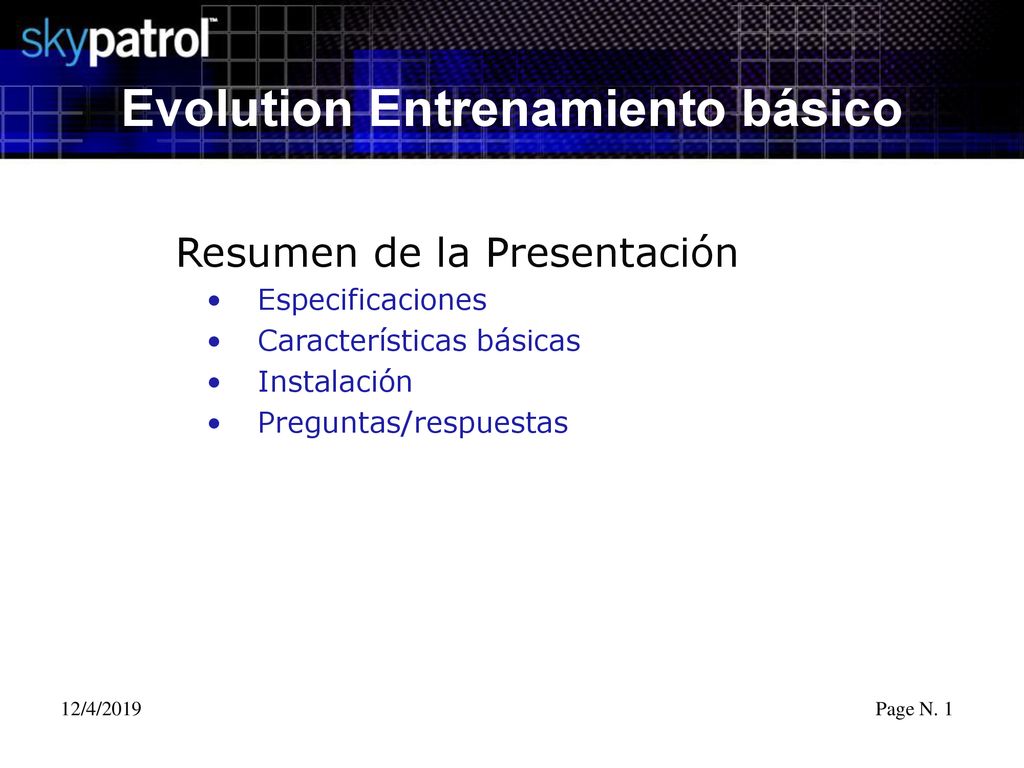

2 Evolution Entrenamiento básico
Resumen de la Presentación Especificaciones Características básicas Instalación Preguntas/respuestas 12/4/2019

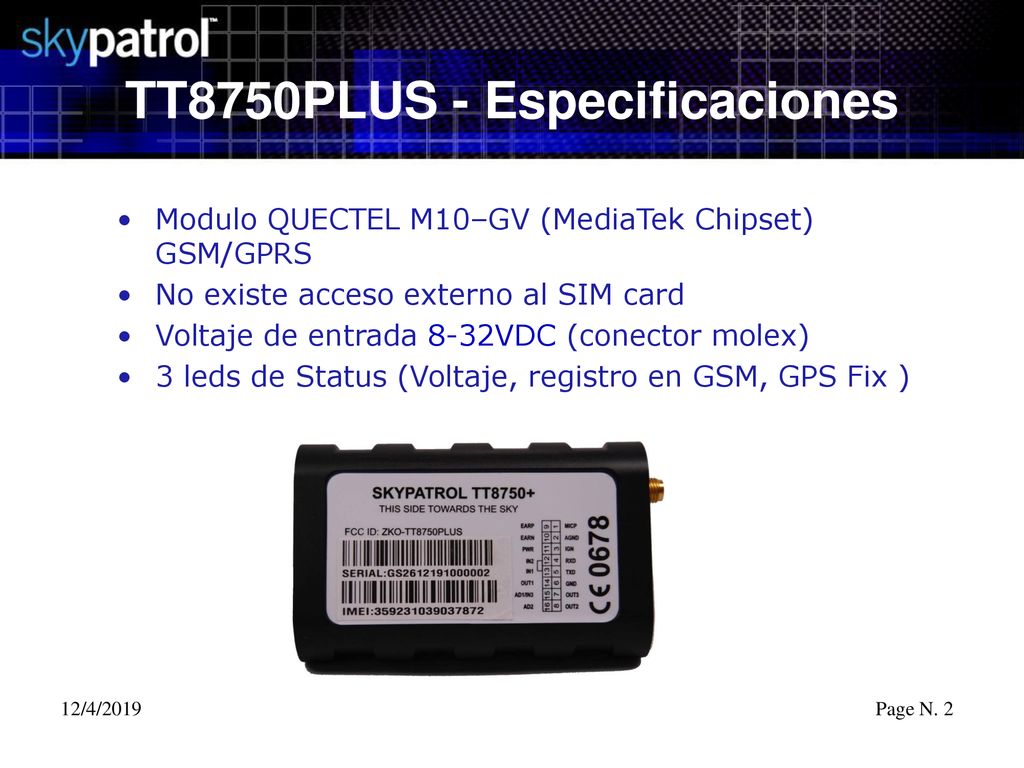

3 TT8750PLUS - Especificaciones
Modulo QUECTEL M10–GV (MediaTek Chipset) GSM/GPRS No existe acceso externo al SIM card Voltaje de entrada 8-32VDC (conector molex) 3 leds de Status (Voltaje, registro en GSM, GPS Fix ) 12/4/2019

4 TT8750PLUS - Especificaciones
Batería interna (opcional) Antenas GPS y GSM internas Antena GPS Externa Opcional (SMA) 12/4/2019

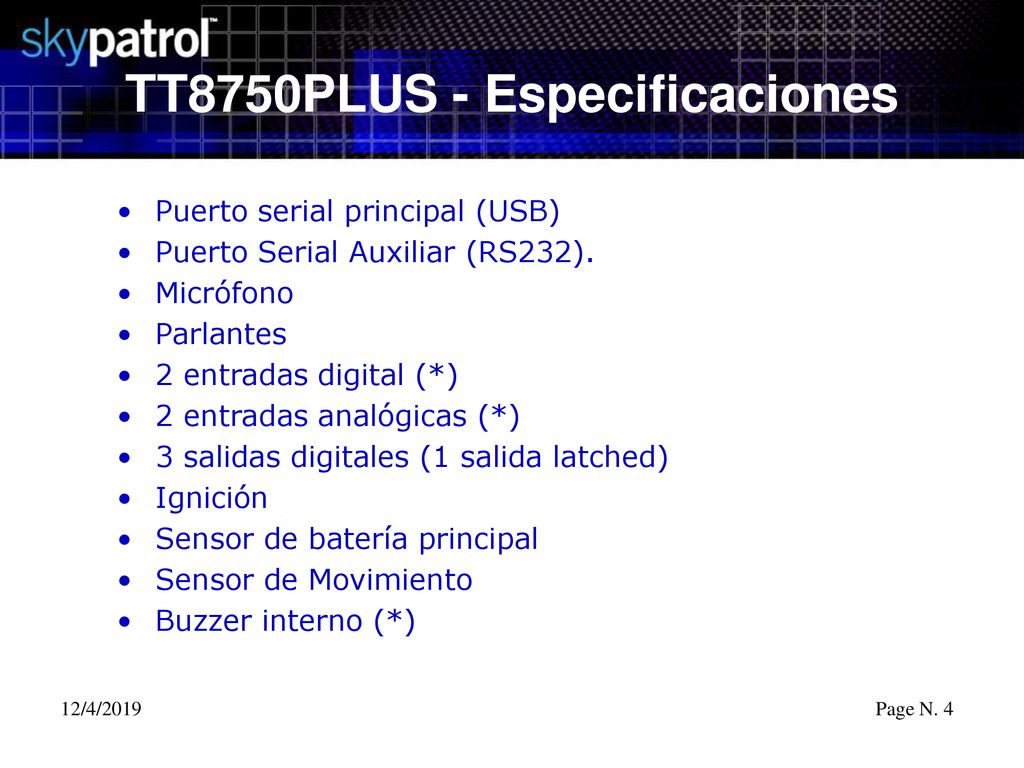

5 TT8750PLUS - Especificaciones
Puerto serial principal (USB) Puerto Serial Auxiliar (RS232). Micrófono Parlantes 2 entradas digital (*) 2 entradas analógicas (*) 3 salidas digitales (1 salida latched) Ignición Sensor de batería principal Sensor de Movimiento Buzzer interno (*) 12/4/2019

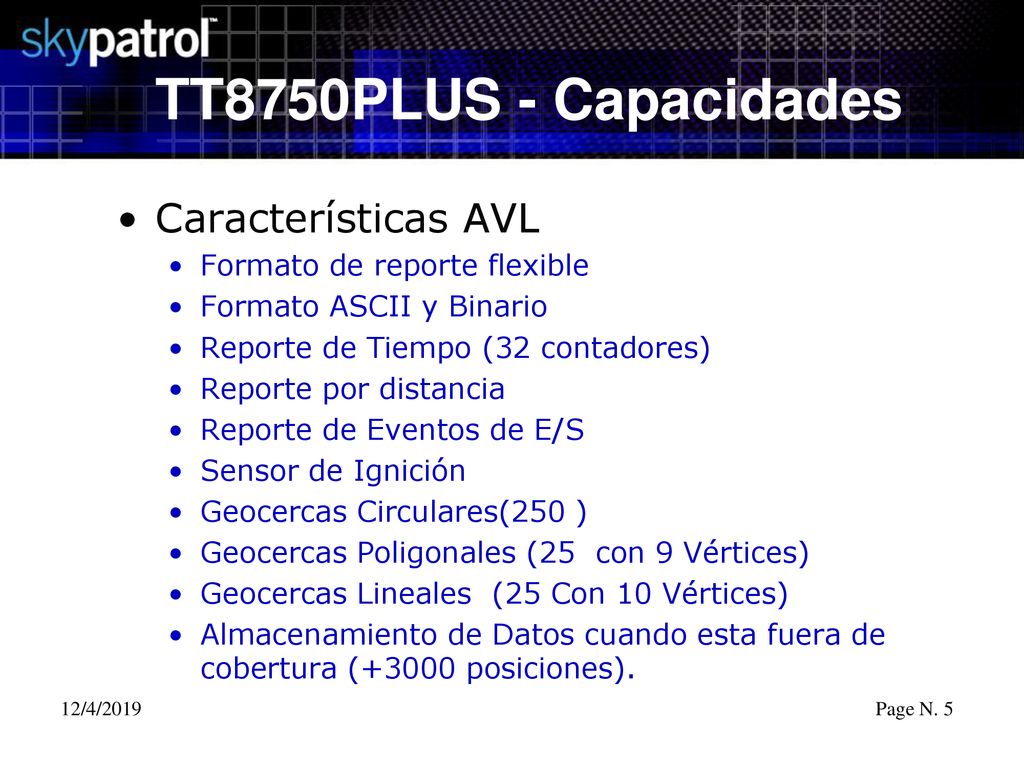

6 TT8750PLUS - Capacidades Características AVL
Formato de reporte flexible Formato ASCII y Binario Reporte de Tiempo (32 contadores) Reporte por distancia Reporte de Eventos de E/S Sensor de Ignición Geocercas Circulares(250 ) Geocercas Poligonales (25 con 9 Vértices) Geocercas Lineales (25 Con 10 Vértices) Almacenamiento de Datos cuando esta fuera de cobertura (+3000 posiciones). 12/4/2019

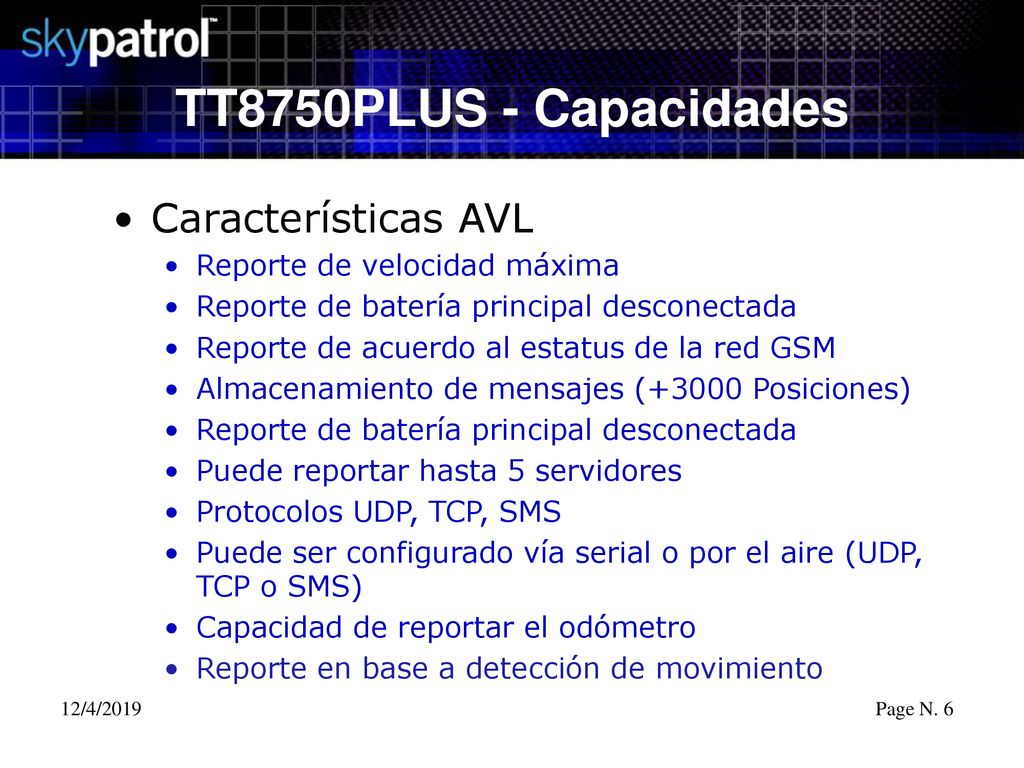

7 TT8750PLUS - Capacidades Características AVL
Reporte de velocidad máxima Reporte de batería principal desconectada Reporte de acuerdo al estatus de la red GSM Almacenamiento de mensajes (+3000 Posiciones) Puede reportar hasta 5 servidores Protocolos UDP, TCP, SMS Puede ser configurado vía serial o por el aire (UDP, TCP o SMS) Capacidad de reportar el odómetro Reporte en base a detección de movimiento 12/4/2019

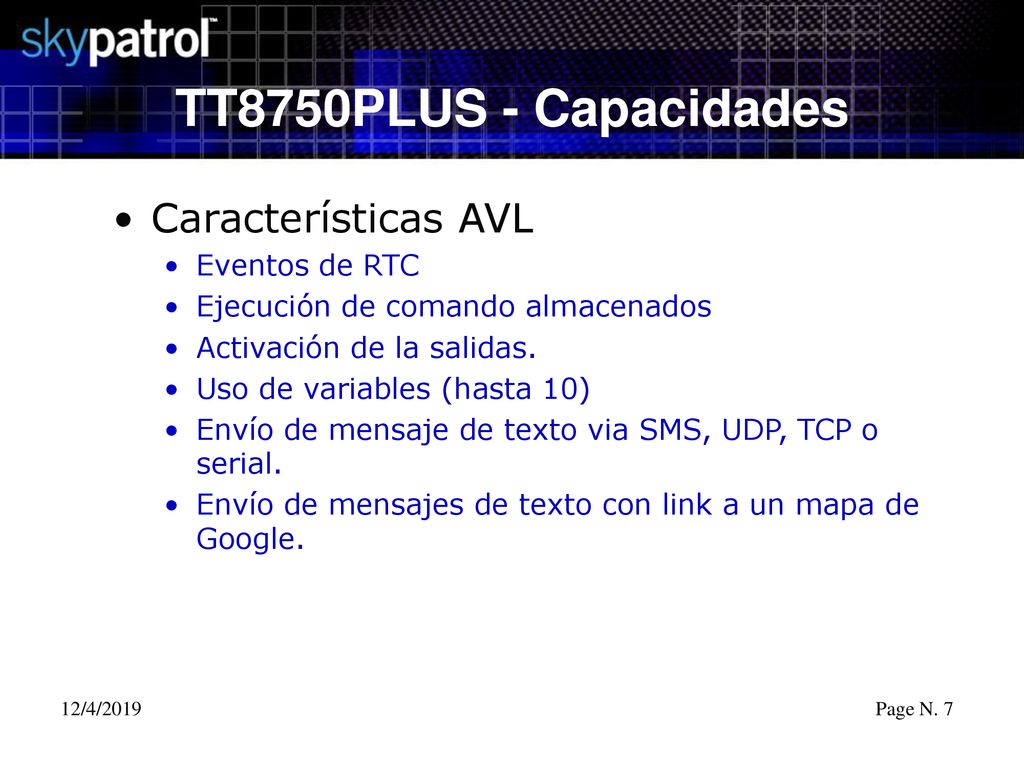

8 TT8750PLUS - Capacidades Características AVL Eventos de RTC
Ejecución de comando almacenados Activación de la salidas. Uso de variables (hasta 10) Envío de mensaje de texto via SMS, UDP, TCP o serial. Envío de mensajes de texto con link a un mapa de Google. 12/4/2019

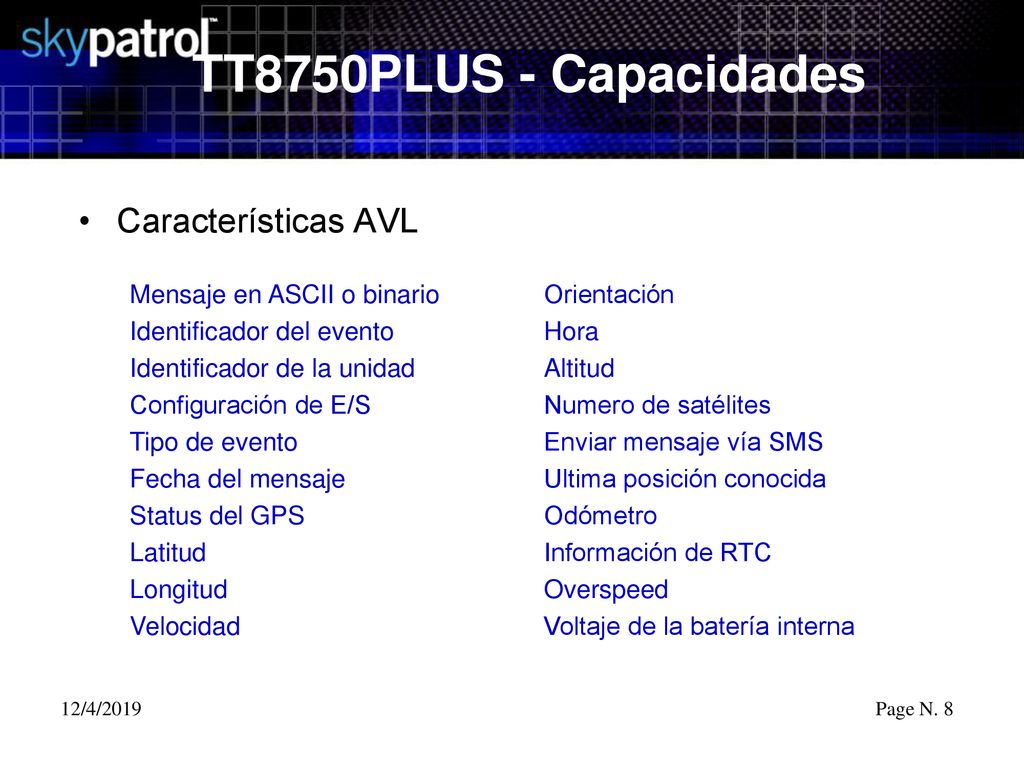

9 TT8750PLUS - Capacidades Características AVL
Mensaje en ASCII o binario Identificador del evento Identificador de la unidad Configuración de E/S Tipo de evento Fecha del mensaje Status del GPS Latitud Longitud Velocidad Orientación Hora Altitud Numero de satélites Enviar mensaje vía SMS Ultima posición conocida Odómetro Información de RTC Overspeed Voltaje de la batería interna 12/4/2019

10 TT8750PLUS - Capacidades Características AVL
Voltaje de la batería externa Numero secuencial del mensaje Valores de las entradas analógicas 12/4/2019 Page N. 9 9

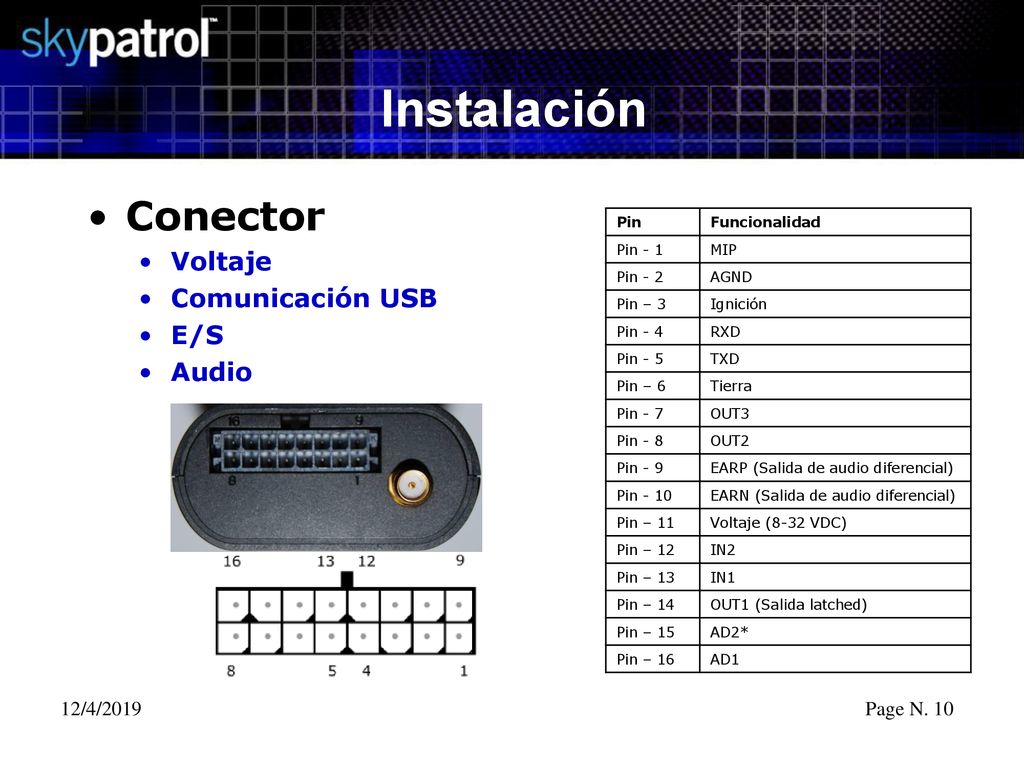

11 Instalación Conector Voltaje Comunicación USB E/S Audio 12/4/2019
Pin Funcionalidad Pin - 1 MIP Pin - 2 AGND Pin – 3 Ignición Pin - 4 RXD Pin - 5 TXD Pin – 6 Tierra Pin - 7 OUT3 Pin - 8 OUT2 Pin - 9 EARP (Salida de audio diferencial) Pin - 10 EARN (Salida de audio diferencial) Pin – 11 Voltaje (8-32 VDC) Pin – 12 IN2 Pin – 13 IN1 Pin – 14 OUT1 (Salida latched) Pin – 15 AD2* Pin – 16 AD1 12/4/2019

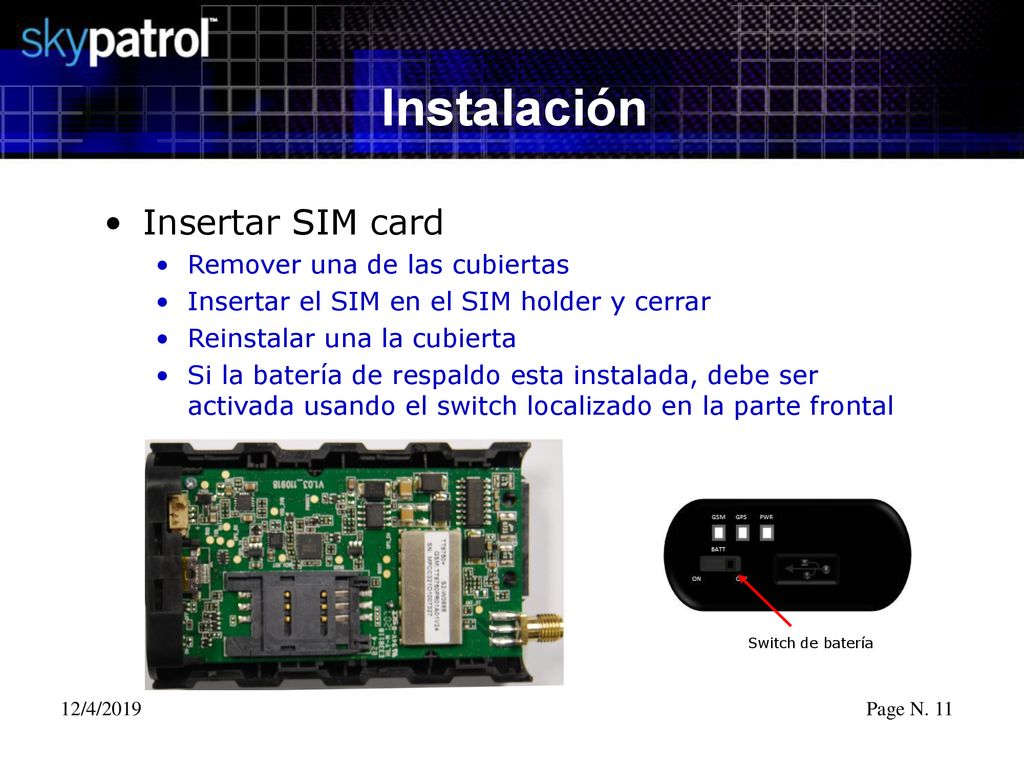

12 Instalación Insertar SIM card Remover una de las cubiertas
Insertar el SIM en el SIM holder y cerrar Reinstalar una la cubierta Si la batería de respaldo esta instalada, debe ser activada usando el switch localizado en la parte frontal Switch de batería 12/4/2019

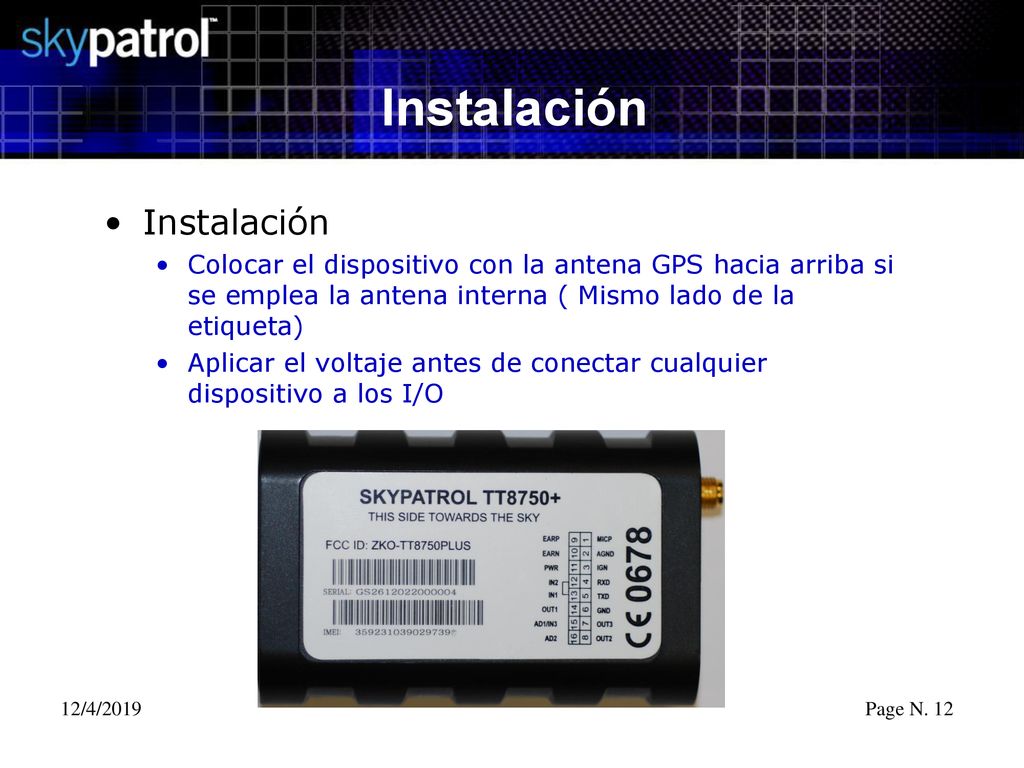

13 Instalación Instalación
Colocar el dispositivo con la antena GPS hacia arriba si se emplea la antena interna ( Mismo lado de la etiqueta) Aplicar el voltaje antes de conectar cualquier dispositivo a los I/O 12/4/2019

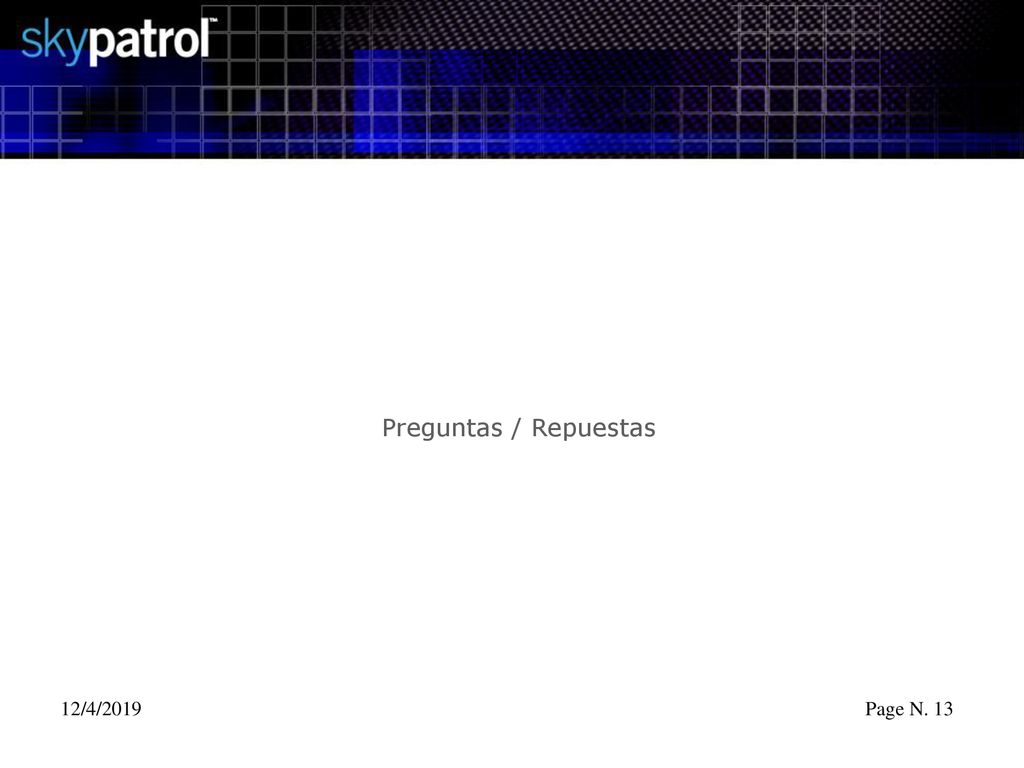

14 Preguntas / Repuestas 12/4/2019
