MODELADO PARA EL SISTEMA AUTOMATIZADO DE CONTROL DE UNA EMISORA COMUNITARIA www.modelado.pnfi.org Ing. MSc. Douglas Galvis.

Presentación del tema: "MODELADO PARA EL SISTEMA AUTOMATIZADO DE CONTROL DE UNA EMISORA COMUNITARIA www.modelado.pnfi.org Ing. MSc. Douglas Galvis."— Transcripción de la presentación:

1 MODELADO PARA EL SISTEMA AUTOMATIZADO DE CONTROL DE UNA EMISORA COMUNITARIA
Ing. MSc. Douglas Galvis

2 1.- El sistema requiere autenticación de usuarios.

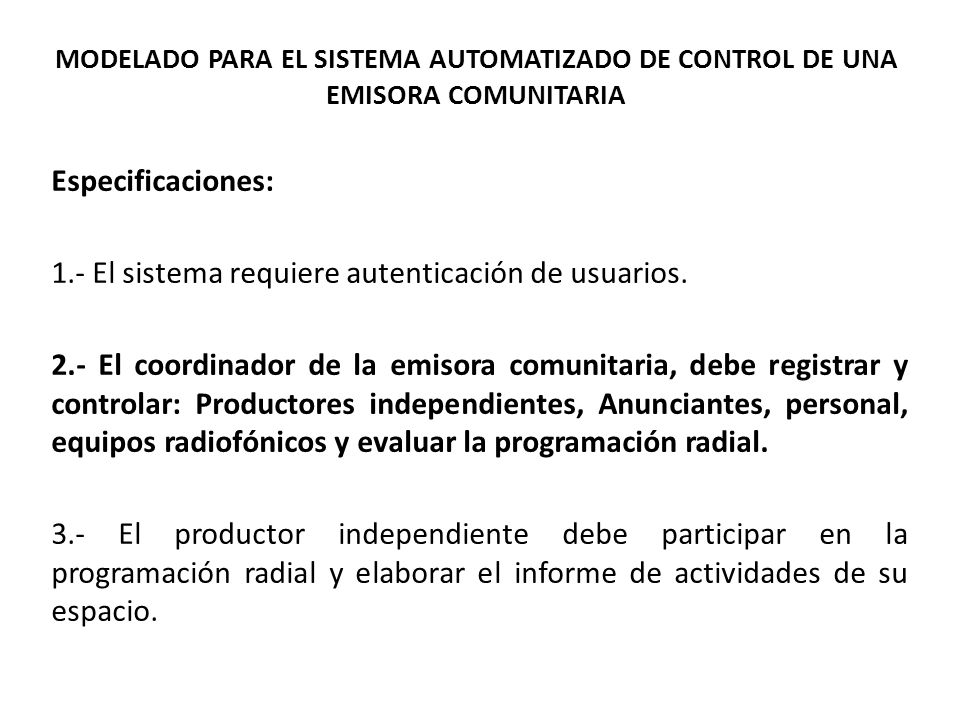

MODELADO PARA EL SISTEMA AUTOMATIZADO DE CONTROL DE UNA EMISORA COMUNITARIA Especificaciones: 1.- El sistema requiere autenticación de usuarios. 2.- El coordinador de la emisora comunitaria, debe registrar y controlar: Productores independientes, Anunciantes, personal, equipos radiofónicos y evaluar la programación radial. 3.- El productor independiente debe participar en la programación radial y elaborar el informe de actividades de su espacio.

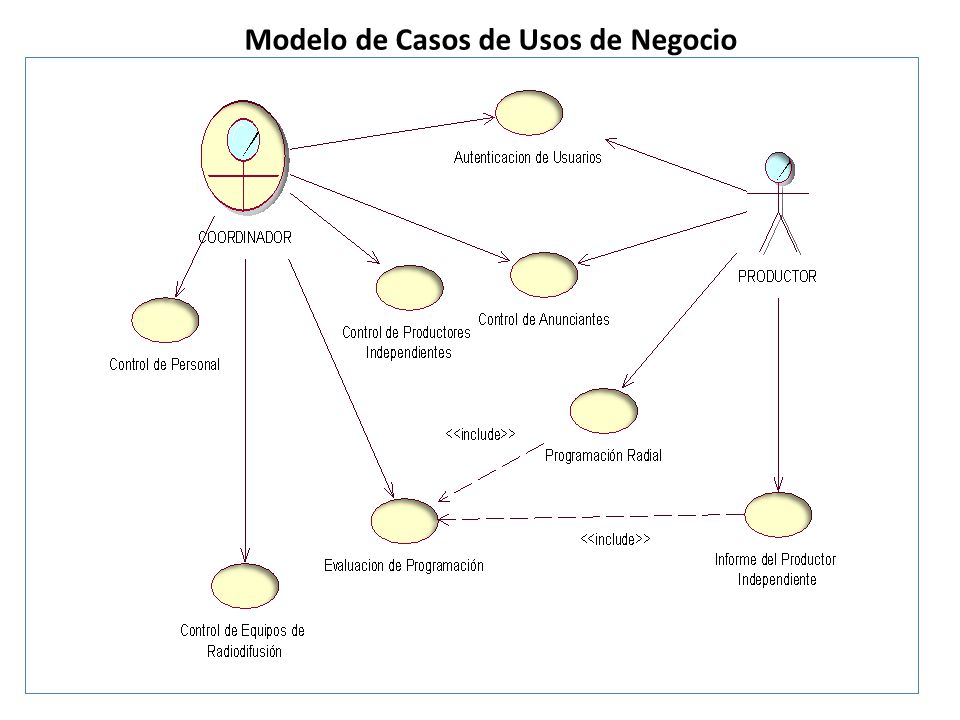

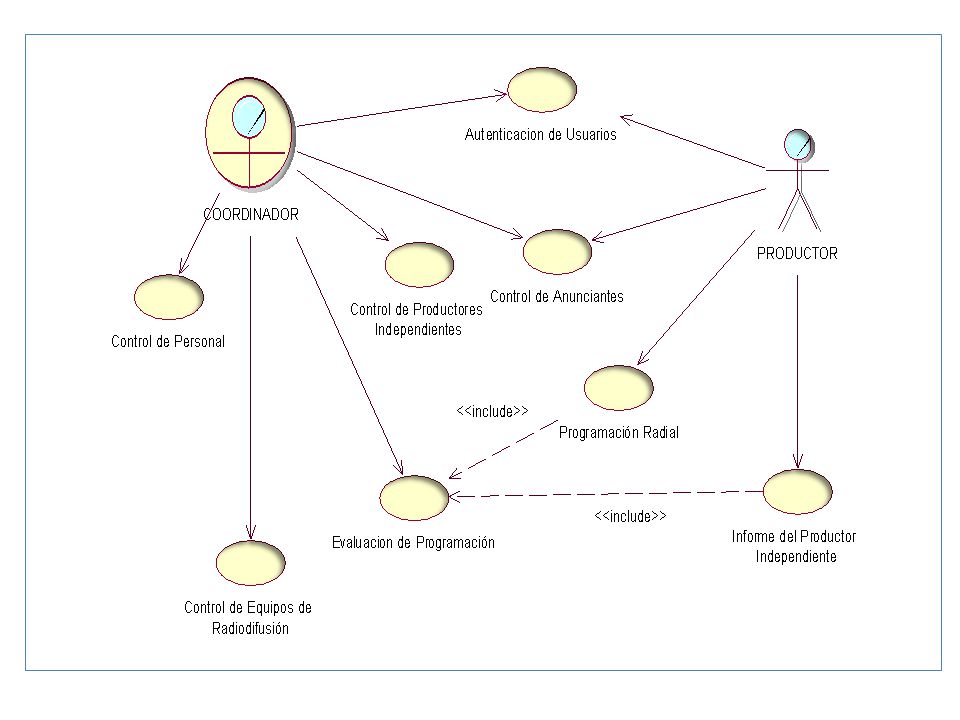

3 Modelo de Casos de Usos de Negocio

4 Diagrama de secuencia del Modelo de caso de usos del Negocio

5 Diagrama de colaboración o comunicación del Modelo de caso de usos del Negocio

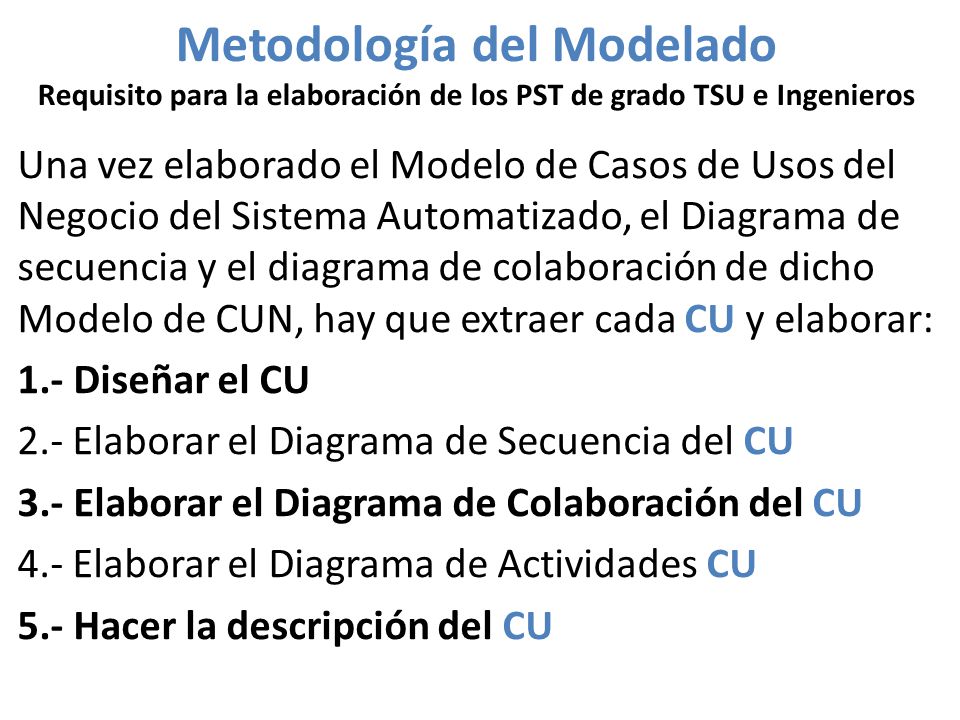

6 Metodología del Modelado Requisito para la elaboración de los PST de grado TSU e Ingenieros
Una vez elaborado el Modelo de Casos de Usos del Negocio del Sistema Automatizado, el Diagrama de secuencia y el diagrama de colaboración de dicho Modelo de CUN, hay que extraer cada CU y elaborar: 1.- Diseñar el CU 2.- Elaborar el Diagrama de Secuencia del CU 3.- Elaborar el Diagrama de Colaboración del CU 4.- Elaborar el Diagrama de Actividades CU 5.- Hacer la descripción del CU

7

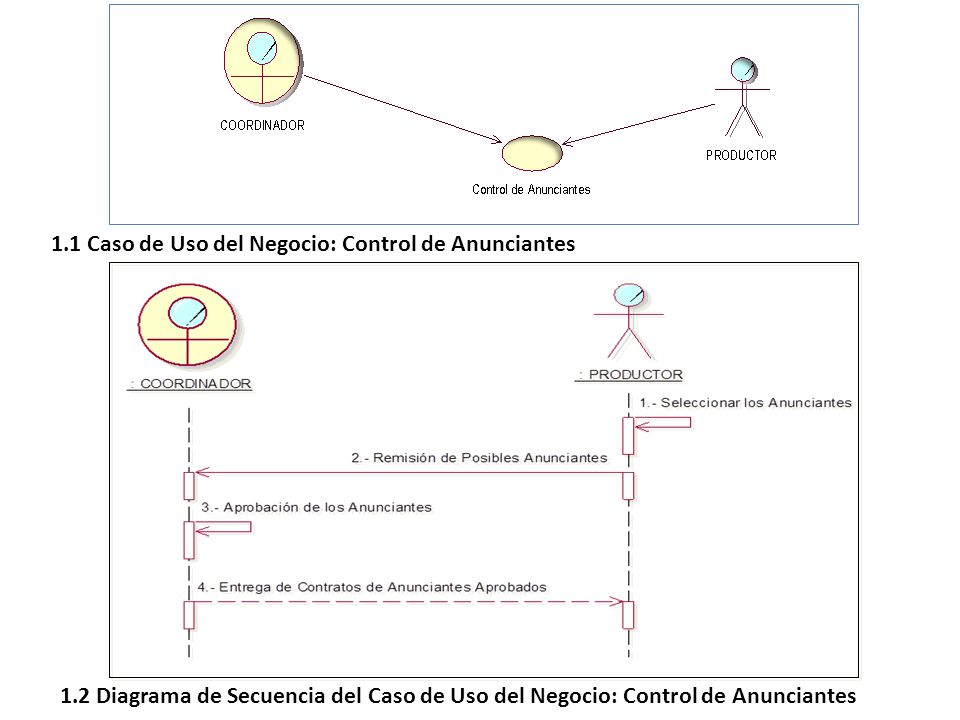

8 1.1 Caso de Uso del Negocio: Control de Anunciantes
1.2 Diagrama de Secuencia del Caso de Uso del Negocio: Control de Anunciantes

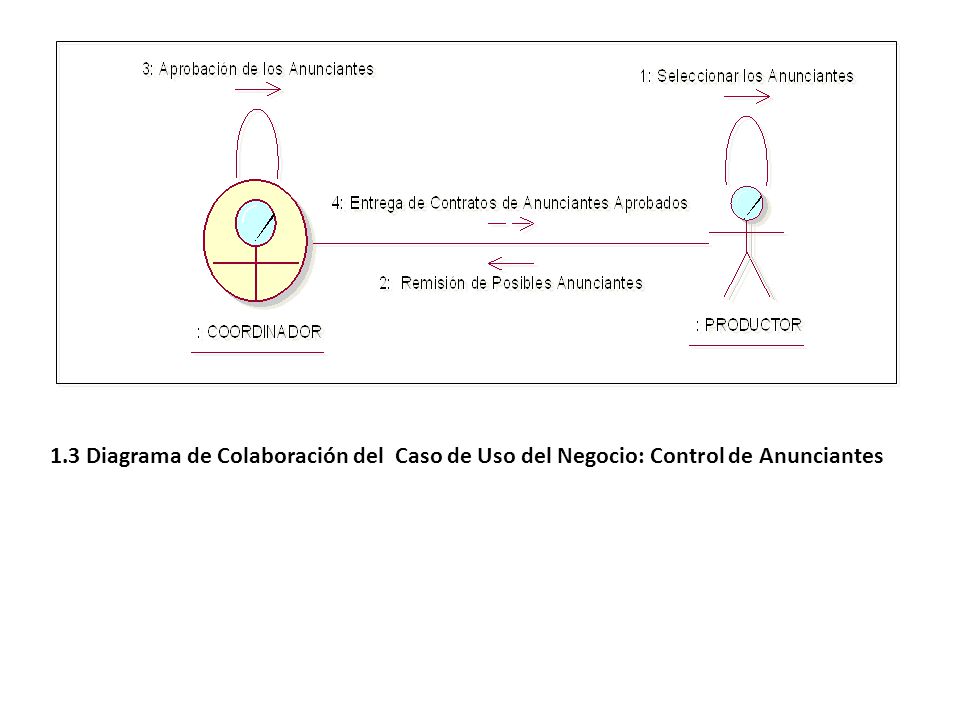

9 1.3 Diagrama de Colaboración del Caso de Uso del Negocio: Control de Anunciantes

10 1.3 Diagrama de Actividades del Caso de Uso del Negocio: Control de Anunciantes

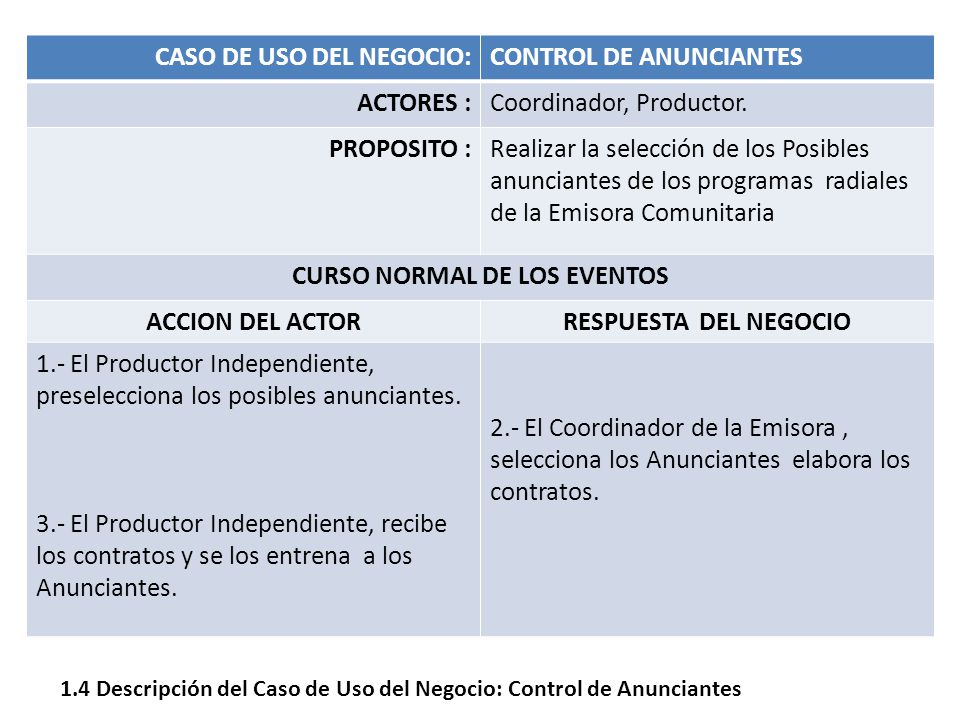

11 CURSO NORMAL DE LOS EVENTOS
CASO DE USO DEL NEGOCIO: CONTROL DE ANUNCIANTES ACTORES : Coordinador, Productor. PROPOSITO : Realizar la selección de los Posibles anunciantes de los programas radiales de la Emisora Comunitaria CURSO NORMAL DE LOS EVENTOS ACCION DEL ACTOR RESPUESTA DEL NEGOCIO 1.- El Productor Independiente, preselecciona los posibles anunciantes. 3.- El Productor Independiente, recibe los contratos y se los entrena a los Anunciantes. 2.- El Coordinador de la Emisora , selecciona los Anunciantes elabora los contratos. 1.4 Descripción del Caso de Uso del Negocio: Control de Anunciantes
