1 Modelo de Requisitos Centro ISYS Escuela de Computación
Facultad de Ciencias. UCV Profa. Zulma González

2 Proceso de desarrollo de software
Requisitos Requerimientos del usuario. (Modelo de CU). Análisis La funcionalidad especificada por el modelo de casos de uso se estructura en el modelo de análisis, que es estable con respecto a cambios, lo que lo hace un modelo lógico independiente de la implementación. Escuela de Computación - Facultad de Ciencias UCV - Profa. Zulma González

3 Proceso de desarrollo de software
Diseño La funcionalidad de los casos de uso, ya estructurada por el análisis, la realiza el diseño, adaptándose al ambiente de implementación real. Implementación Código Fuente. Pruebas Pruebas de unitarias y de integración. Escuela de Computación - Facultad de Ciencias UCV - Profa. Zulma González

4 Proceso de desarrollo de software
Escuela de Computación - Facultad de Ciencias UCV - Profa. Zulma González

5 Modelo de Requisitos El modelo de requisitos tiene como objetivo delimitar el sistema y capturar la funcionalidad que ofrecerá desde la perspectiva del usuario. El modelo de requisitos es el primer modelo en desarrollarse y es la base para formar todos los demás modelos en el desarrollo de software. Escuela de Computación - Facultad de Ciencias UCV - Profa. Zulma González

6 Modelo de Requisitos En la metodología Objectory (Jacobson), el modelo de requisitos consta de tres modelos: Escuela de Computación - Facultad de Ciencias UCV - Profa. Zulma González

7 Modelo de Comportamiento
El modelo de comportamiento, especifica la funcionalidad que ofrece el sistema desde el punto de vista del usuario. Este modelo está basado directamente en el Modelo de Casos de Uso. Escuela de Computación - Facultad de Ciencias UCV - Profa. Zulma González

8 Modelo de Comportamiento: Modelo de Casos de Uso
El Modelo de Casos de Uso describe las funcionalidades del sistema a partir de las interacciones del usuario. Escuela de Computación - Facultad de Ciencias UCV - Profa. Zulma González

9 Modelo de Casos de Uso Actores:
Primaros: Son la razón principal de existencia del problema y rigen la secuencia lógica de ejecución del sistema. Secundarios: Actores que supervisan y apoyan al sistema y por lo general son máquinas o sistemas externos. Escuela de Computación - Facultad de Ciencias UCV - Profa. Zulma González

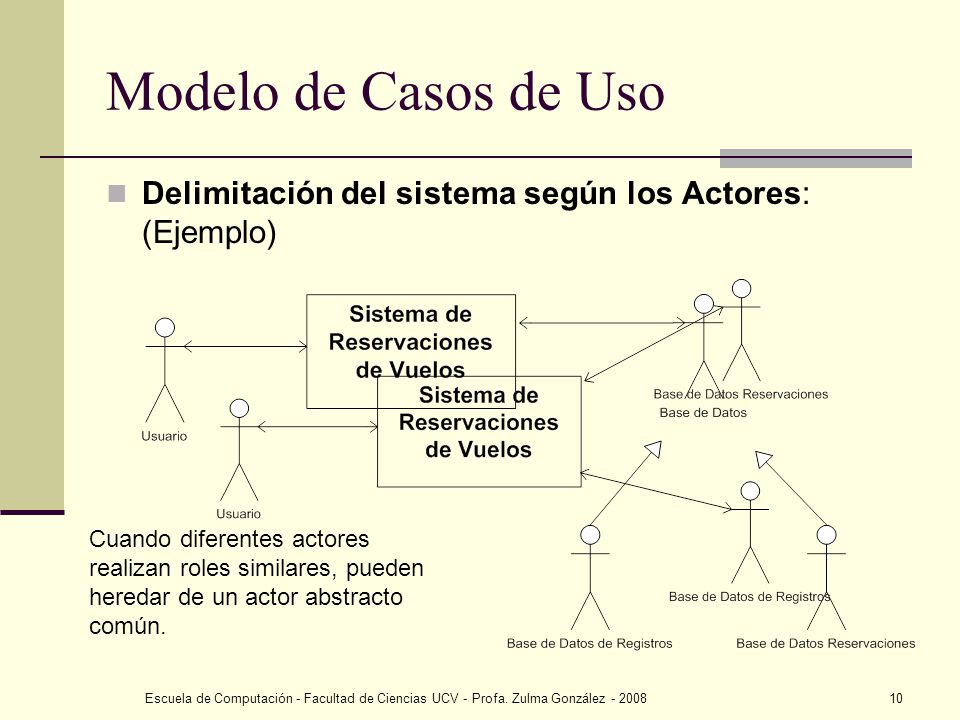

10 Modelo de Casos de Uso Delimitación del sistema según los Actores: (Ejemplo) Cuando diferentes actores realizan roles similares, pueden heredar de un actor abstracto común. Escuela de Computación - Facultad de Ciencias UCV - Profa. Zulma González

11 Modelo de Casos de Uso Actores: Actor Nombre del Actor. Casos de Uso
Nombre de los casos de usos en los cuales participa. Tipo Primario o secundario. Descripción Breve descripción del actor. Escuela de Computación - Facultad de Ciencias UCV - Profa. Zulma González

12 Modelo de Casos de Uso Actores: Actor Usuario. Casos de Uso
Validar Usuario, Registrar Usuario, Consultar Información, Hacer Reservación, Pagar Reservación. Tipo Primario. Descripción Es el actor principal y representa cualquier persona que desee utilizar el sistema. Escuela de Computación - Facultad de Ciencias UCV - Profa. Zulma González

13 Modelo de Casos de Uso Casos de Uso:
Los casos de uso representan las funcionalidades del sistema. Cada caso de uso define una forma particular de usar el sistema. Un caso de uso constituye un flujo completo de eventos que especifican la interacción entre el actor y el sistema. Las diferentes instancias de los casos de uso se denomina escenario. Escuela de Computación - Facultad de Ciencias UCV - Profa. Zulma González

14 Modelo de Casos de Uso Para identificar los casos de uso:
Se parte de la descripción del problema. Surgen preguntas como: ¿Cuáles son las tareas principales de cada actor? ¿Tendrá el actor que consultar y modificar información del sistema? ¿Deberá el actor informar al sistema sobre cambios externos? ¿Desea el actor ser informado sobre cambios inesperados? Escuela de Computación - Facultad de Ciencias UCV - Profa. Zulma González

15 Modelo de Casos de Uso Relaciones entre casos de uso: include, extend.
Escuela de Computación - Facultad de Ciencias UCV - Profa. Zulma González

16 Modelo de Casos de Uso Casos de Uso: Caso de Uso
Nombre del caso de uso. Actores Actores primarios y secundarios que interaccionan con el caso de uso. Tipo Tipo de flujo: Básico, inclusión, extensión, generalización. Propósito Razón de ser del caso de uso. Resumen Resumen del caso de uso. Precondiciones Condiciones que deben satisfacerse para ejecutar el caso de uso. Escuela de Computación - Facultad de Ciencias UCV - Profa. Zulma González

17 Modelo de Casos de Uso Casos de Uso: Flujo Principal
El flujo de eventos más importante del caso de usos, donde dependiendo de las acciones de los actores, se continuará con algún otro sub flujo. Subflujos Los flujos secundarios de caso de uso, numerados como (S-1), (S-2), etc. Excepciones Excepciones que pueden ocurrir durante el caso de uso, numerados (E-1)… Escuela de Computación - Facultad de Ciencias UCV - Profa. Zulma González

18 Modelo de Casos de Uso Casos de Uso: (Ejemplo) Caso de Uso
Registrar Usuario. Actores Usuario, Base de Datos de Usuarios. Tipo Básico. Propósito Permitir a un usuario registrarse en el sistema. Resumen El usuario inicia este caso de uso. Ofrece la funcionalidad para crear, modificar y eliminar el registro de un usuario. Precondiciones Todos los sub flujos con excepción de Crear Registro Usuario (S-1), requieren ejecutar inicialmente el caso de uso Validar Usuario. Escuela de Computación - Facultad de Ciencias UCV - Profa. Zulma González

19 Modelo de Casos de Uso Casos de Uso: Flujo Principal
Se ejecuta el caso de uso Validar Usuario. Dependiendo de las opciones seleccionadas por el Usuario, se continuará con los diversos sub flujos de este caso de uso. Subflujos S-1 Crear Registro Usuario Se presenta al usuario la pantalla de “Crear usuario” que incluye nombre, apellido, cédula, dirección, teléfono, login y password. El usuario introduce sus datos y puede presionar REGISTRAR O SALIR. Si presiona REGISTRAR se crea el usuario (E-1, E-2, E-3). Se continua con el sub flujo S-3 Escuela de Computación - Facultad de Ciencias UCV - Profa. Zulma González

20 Modelo de Casos de Uso Casos de Uso: Subflujos
Si presiona SALIR se saldrá del sistema. -- S-2 Obtener Registro Usuario El sistema obtiene el registro del usuario de la Base de Datos de usuarios. Se continúa con S-3. S-3 Administrar Registro Usuario Se muestran los datos del usuario, este podrá seleccionar entre: ELIMINAR, ACTUALIZAR, SALIR. Escuela de Computación - Facultad de Ciencias UCV - Profa. Zulma González

21 Modelo de Casos de Uso Casos de Uso: Excepciones
E-1 Información Incompleta. E-2 Registro ya existe. E-3 Login incorrecto y/o password incorrecto. Escuela de Computación - Facultad de Ciencias UCV - Profa. Zulma González

22 Modelo de Presentación
El modelo de presentación o modelo de interfaces especifica como interactúa el sistema con los actores externos al ejecutar los casos de uso. Escuela de Computación - Facultad de Ciencias UCV - Profa. Zulma González

23 Modelo de Presentación: Modelo de Interfaces
El modelo de interfaces describe la presentación de la información entre los actores y el sistema. Se especifica en detalle como se verán las interfaces de usuario al ejecutar uno de los casos de uso. Una estrategia interesante es un prototipo del sistema. Escuela de Computación - Facultad de Ciencias UCV - Profa. Zulma González

24 Modelo de Información El modelo de información o modelo del dominio del problema, especifica los aspectos estructurales de la aplicación en términos de objetos. Este modelo permite identificar cuáles son los objetos relevantes del sistema, que permitirán guardar información de forma temporal o permanente. Escuela de Computación - Facultad de Ciencias UCV - Profa. Zulma González

25 Modelo de Información: Modelo del Dominio del Problema
El modelo del dominio del problema define un modelo de clases del sistema. El modelo de clases consiste en los objetos del dominio del problema. El propósito principal del este modelo es formar una base común de entendimiento del desarrollo y no definir el sistema completo. La inclusión de atributos y operaciones se colocan si es necesario para la mejor compresión del problema. Escuela de Computación - Facultad de Ciencias UCV - Profa. Zulma González

26 Modelo del Dominio del Problema
Escuela de Computación - Facultad de Ciencias UCV - Profa. Zulma González
