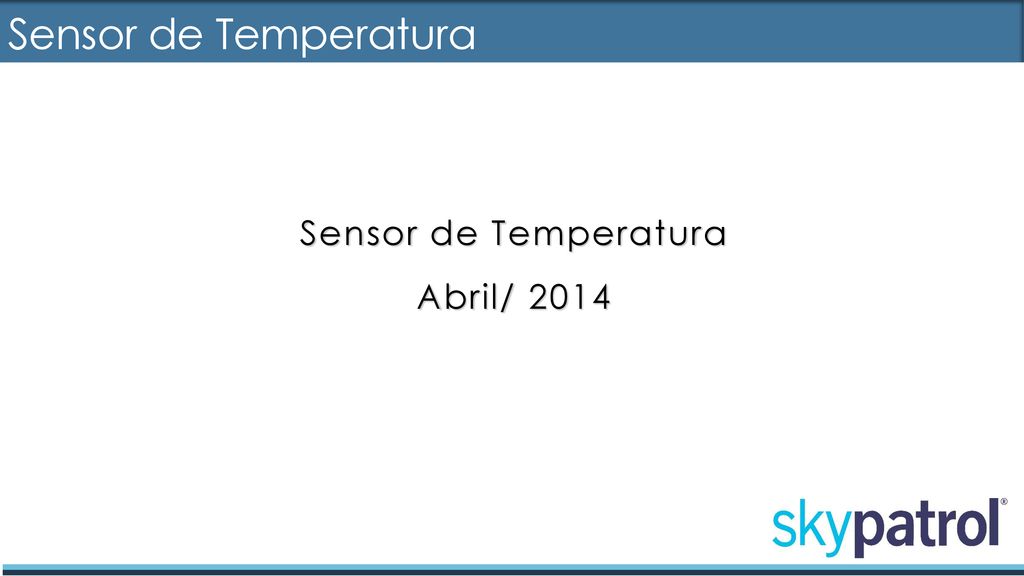

1 Sensor de Temperatura Sensor de Temperatura Abril/ 2014

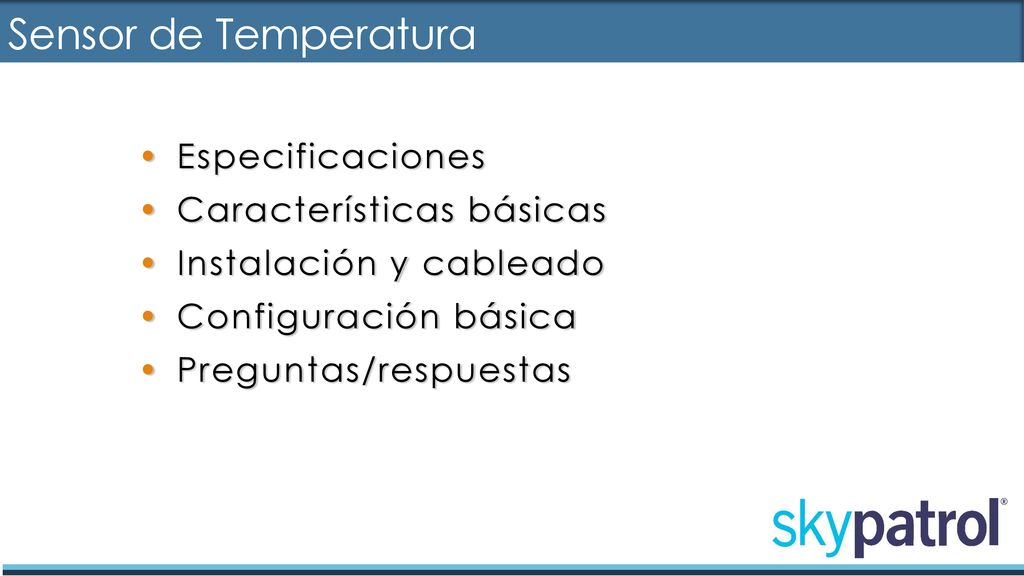

2 Sensor de Temperatura Especificaciones Características básicas
Instalación y cableado Configuración básica Preguntas/respuestas

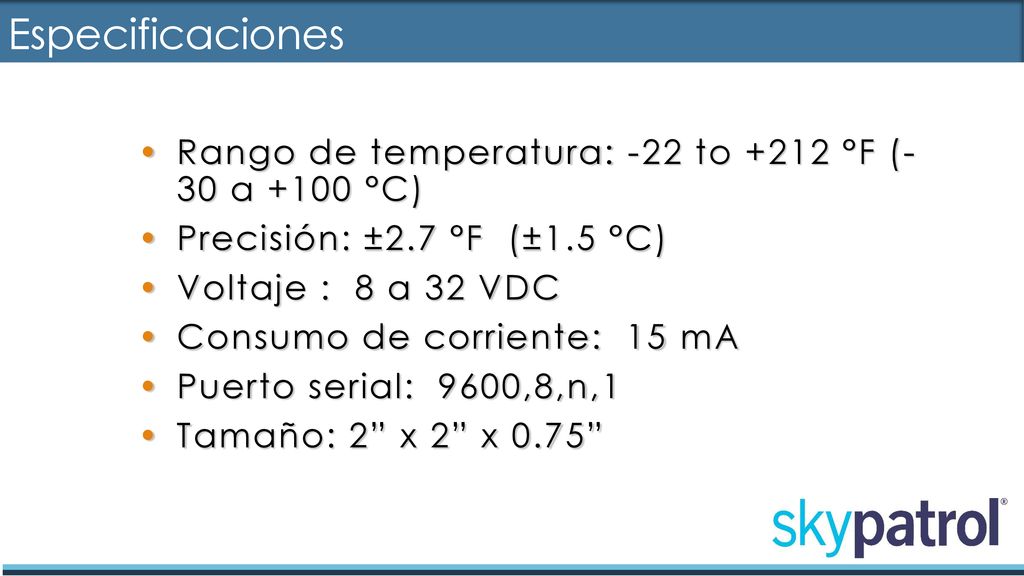

3 Especificaciones Rango de temperatura: -22 to +212 °F (- 30 a +100 °C)
Precisión: ±2.7 °F (±1.5 °C) Voltaje : 8 a 32 VDC Consumo de corriente: 15 mA Puerto serial: 9600,8,n,1 Tamaño: 2” x 2” x 0.75”

4 Características Básicas
Dispone de 2 sensores Envía la información en formato ASCII La cabecera y el fin del mensaje son configurables Reporte de temperatura por tiempo Consulta de la temperatura actual Maneja °F y °C Configuración de alarmas de baja y alta temperatura

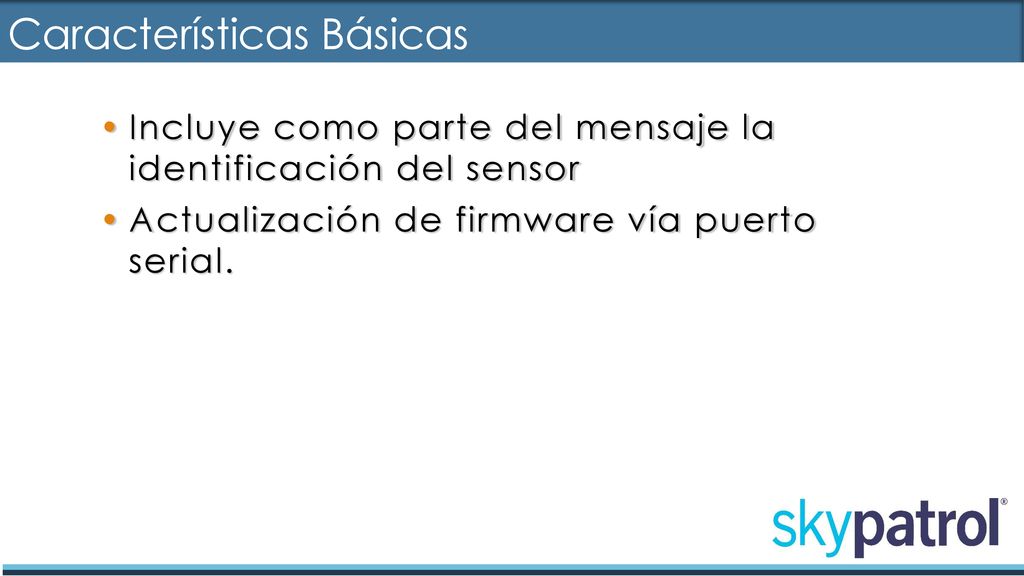

5 Características Básicas
Incluye como parte del mensaje la identificación del sensor Actualización de firmware vía puerto serial.

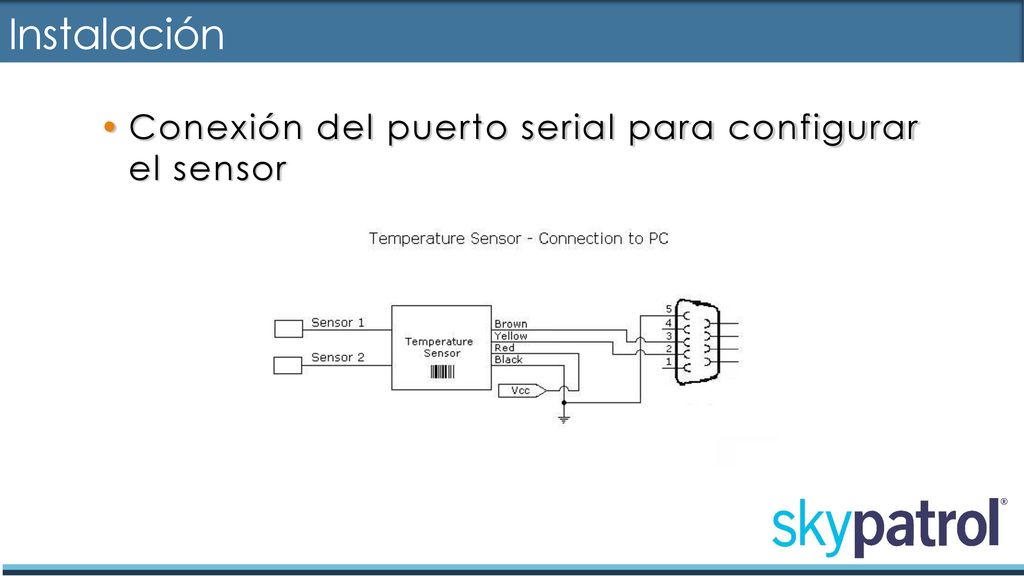

6 Instalación Conexión del puerto serial para configurar el sensor

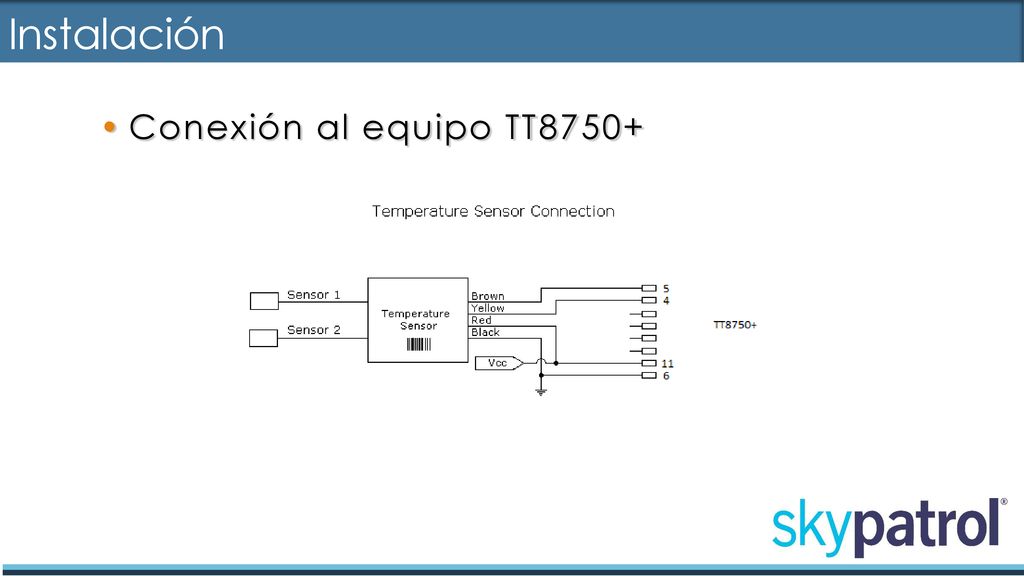

7 Instalación Conexión al equipo TT8750+

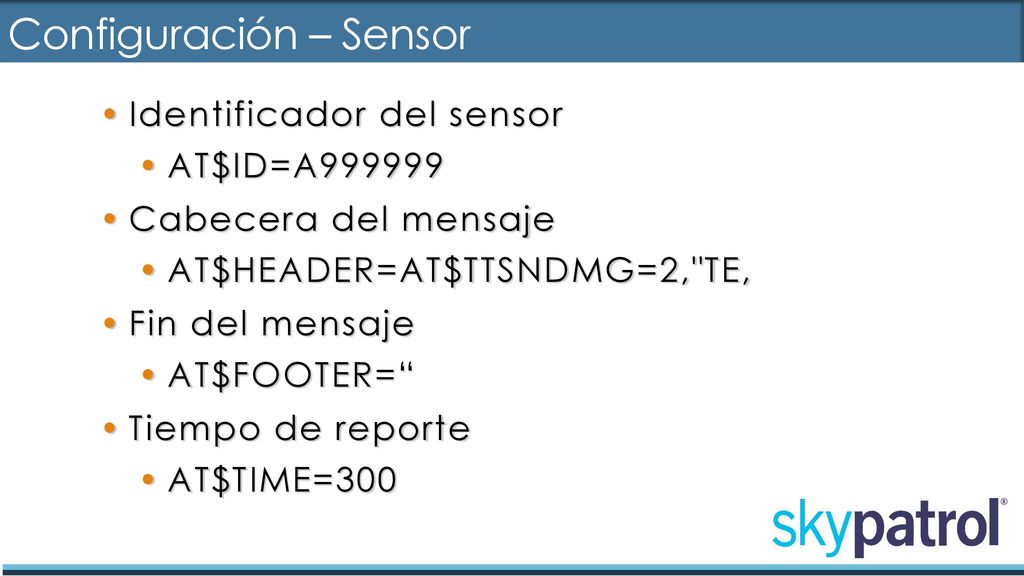

8 Configuración – Sensor
Identificador del sensor AT$ID=A999999 Cabecera del mensaje AT$HEADER=AT$TTSNDMG=2,"TE, Fin del mensaje AT$FOOTER=“ Tiempo de reporte AT$TIME=300

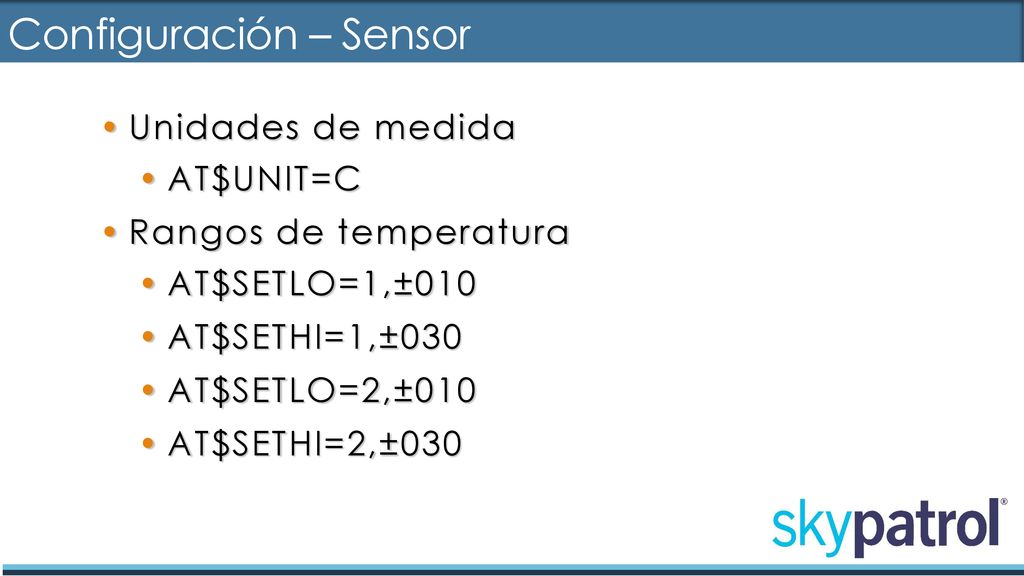

9 Configuración – Sensor
Unidades de medida AT$UNIT=C Rangos de temperatura AT$SETLO=1,±010 AT$SETHI=1,±030 AT$SETLO=2,±010 AT$SETHI=2,±030

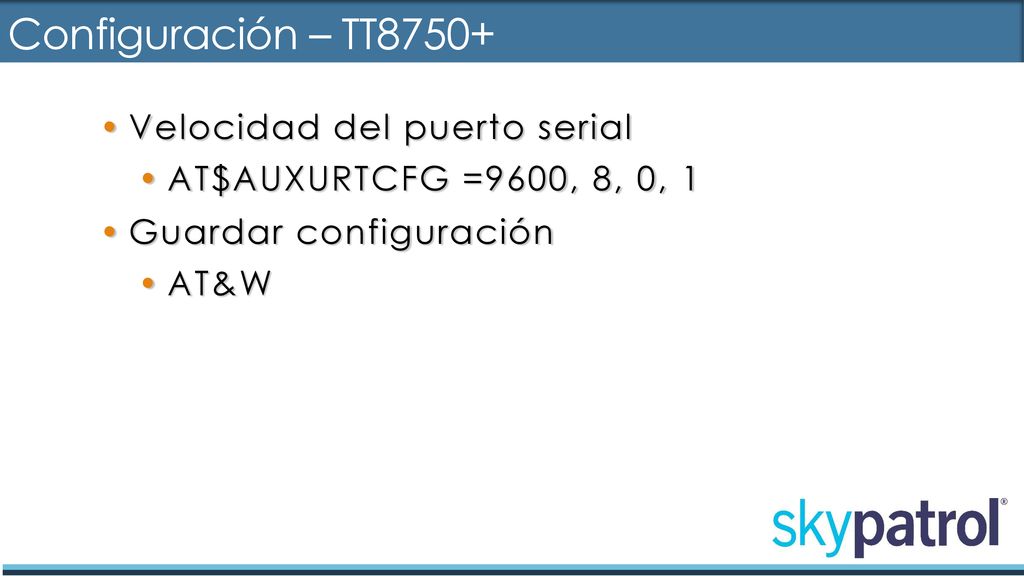

10 Configuración – TT8750+ Velocidad del puerto serial
AT$AUXURTCFG =9600, 8, 0, 1 Guardar configuración AT&W

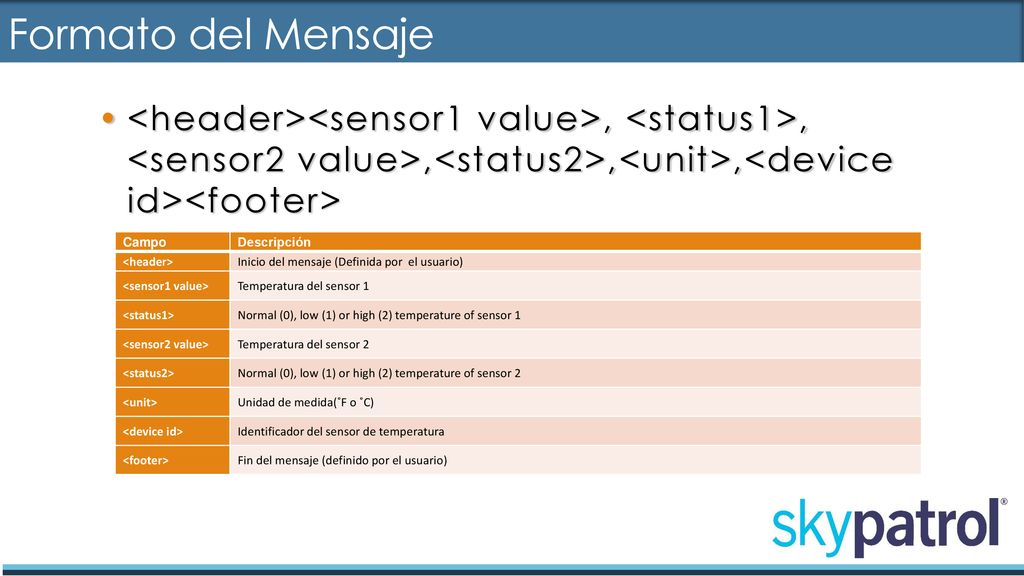

11 Formato del Mensaje <header><sensor1 value>, <status1>, <sensor2 value>,<status2>,<unit>,<device id><footer> Campo Descripción <header> Inicio del mensaje (Definida por el usuario) <sensor1 value> Temperatura del sensor 1 <status1> Normal (0), low (1) or high (2) temperature of sensor 1 <sensor2 value> Temperatura del sensor 2 <status2> Normal (0), low (1) or high (2) temperature of sensor 2 <unit> Unidad de medida(˚F o ˚C) <device id> Identificador del sensor de temperatura <footer> Fin del mensaje (definido por el usuario)

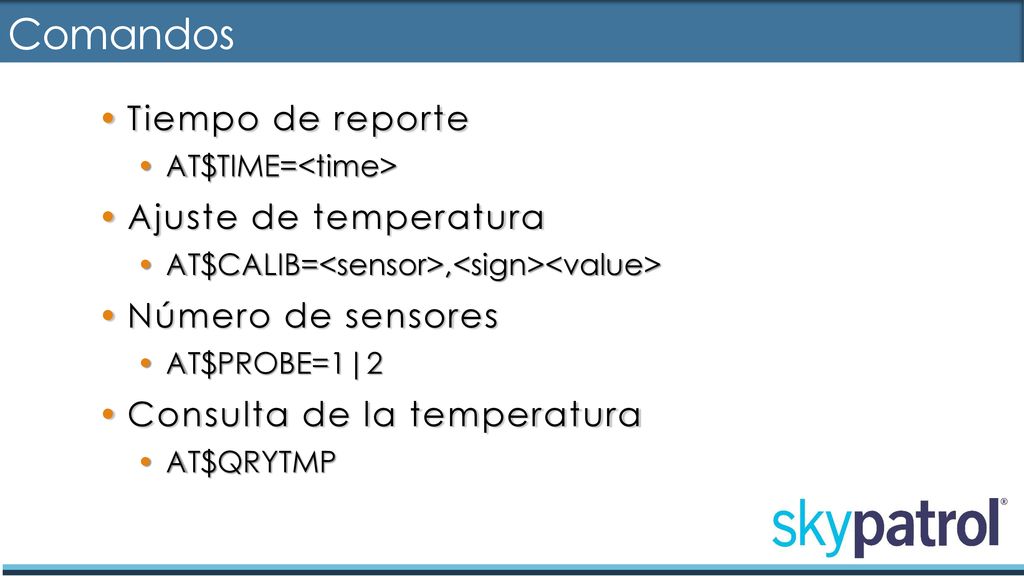

12 Comandos Tiempo de reporte Ajuste de temperatura Número de sensores
AT$TIME=<time> Ajuste de temperatura AT$CALIB=<sensor>,<sign><value> Número de sensores AT$PROBE=1|2 Consulta de la temperatura AT$QRYTMP

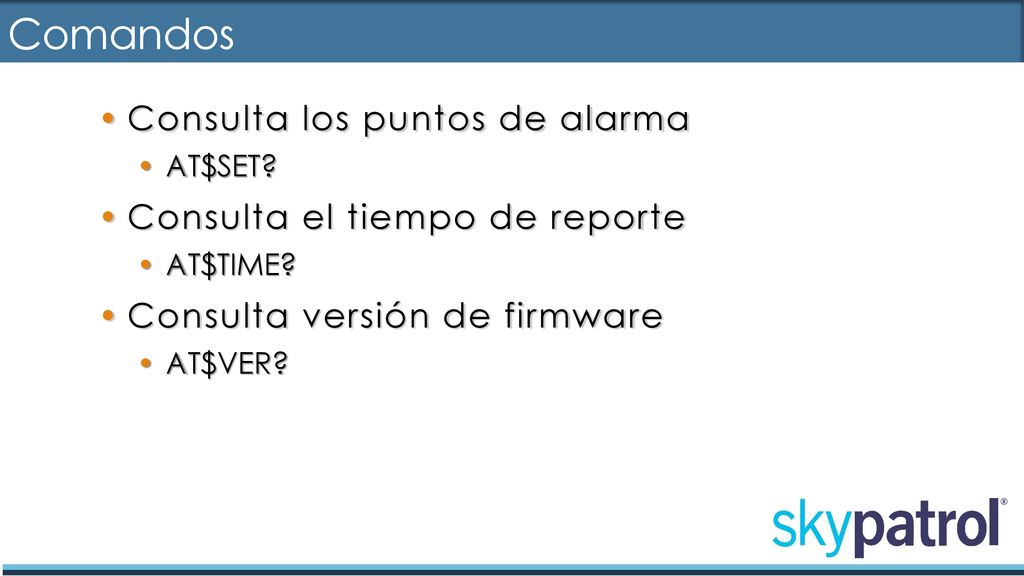

13 Comandos Consulta los puntos de alarma Consulta el tiempo de reporte
AT$SET? Consulta el tiempo de reporte AT$TIME? Consulta versión de firmware AT$VER?

14 Notas El tiempo entre un comando y la respuesta de es de 2 segundos
La cabecera, el fin de mensaje y el ID pueden contener una combinación de letras mayúsculas, minúscula, números y signos de puntuación. Los comandos deben estar en mayúscula El cable de los probadores no debería ser mayor a 50 mts. AWG 22.

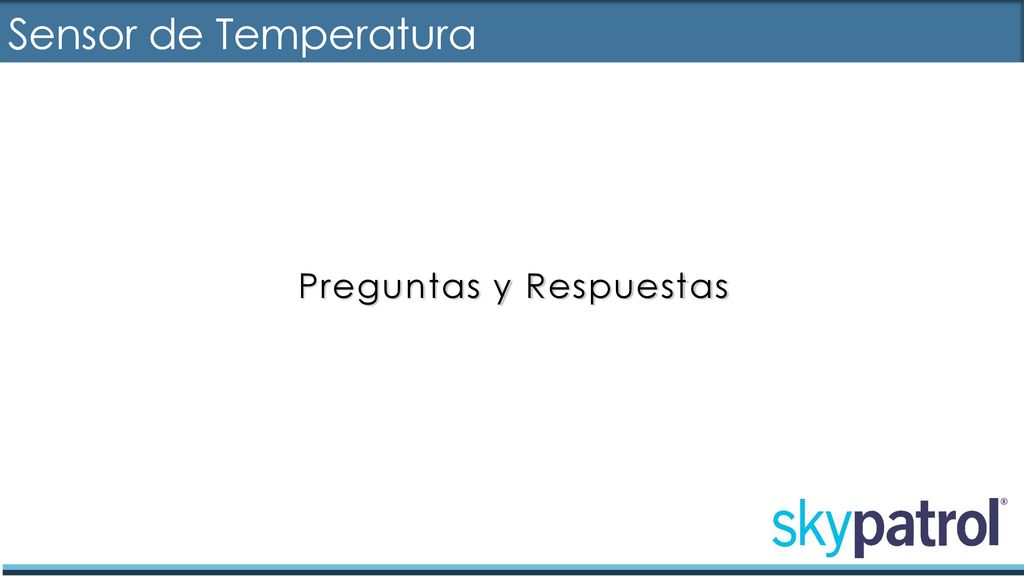

15 Preguntas y Respuestas
Sensor de Temperatura Preguntas y Respuestas
