NORMATIVIDAD Y PARÁMETROS ELÉCTRICOS PARA LA SELECCIÓN DE CONDUCTORES CAPÍTULO 2.

Presentación del tema: "NORMATIVIDAD Y PARÁMETROS ELÉCTRICOS PARA LA SELECCIÓN DE CONDUCTORES CAPÍTULO 2."— Transcripción de la presentación:

1 NORMATIVIDAD Y PARÁMETROS ELÉCTRICOS PARA LA SELECCIÓN DE CONDUCTORES CAPÍTULO 2

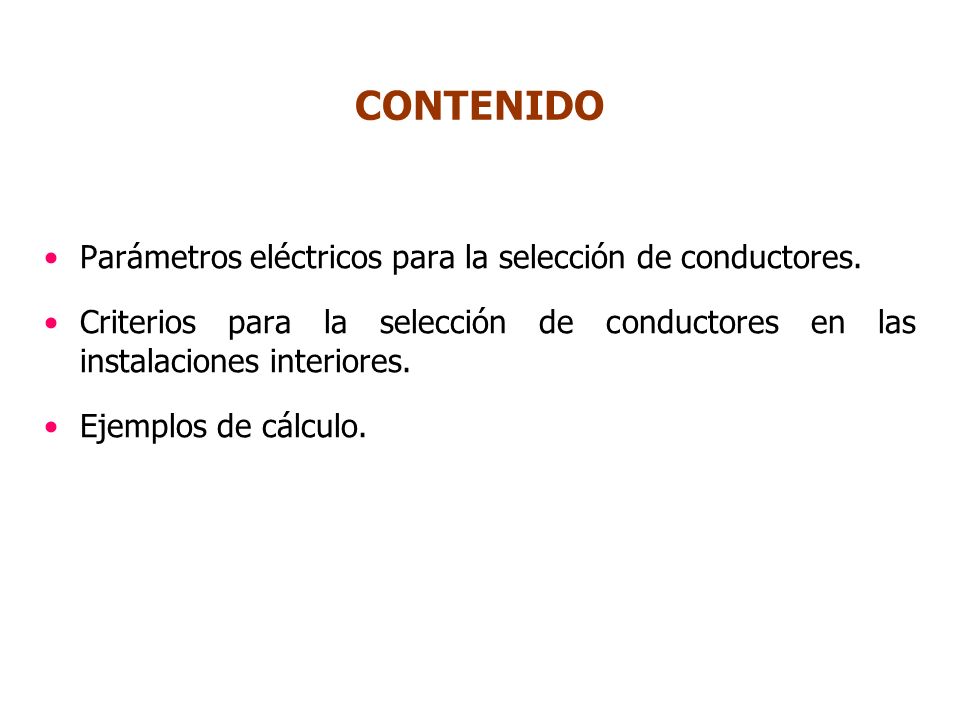

2 Parámetros eléctricos para la selección de conductores. Criterios para la selección de conductores en las instalaciones interiores. Ejemplos de cálculo. CONTENIDO

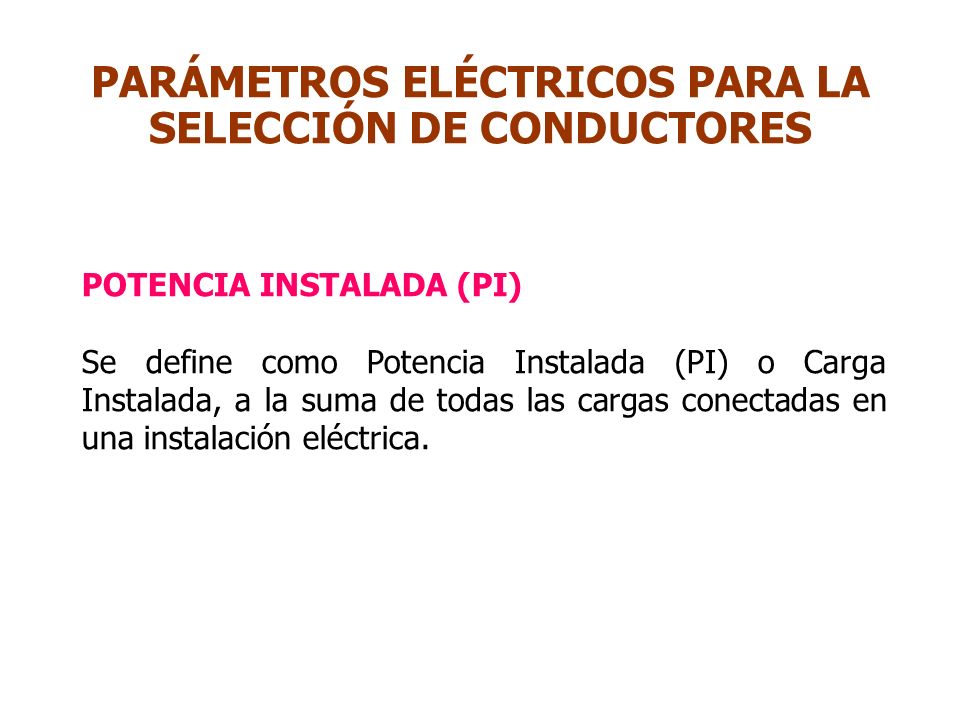

3 POTENCIA INSTALADA (PI) Se define como Potencia Instalada (PI) o Carga Instalada, a la suma de todas las cargas conectadas en una instalación eléctrica. PARÁMETROS ELÉCTRICOS PARA LA SELECCIÓN DE CONDUCTORES

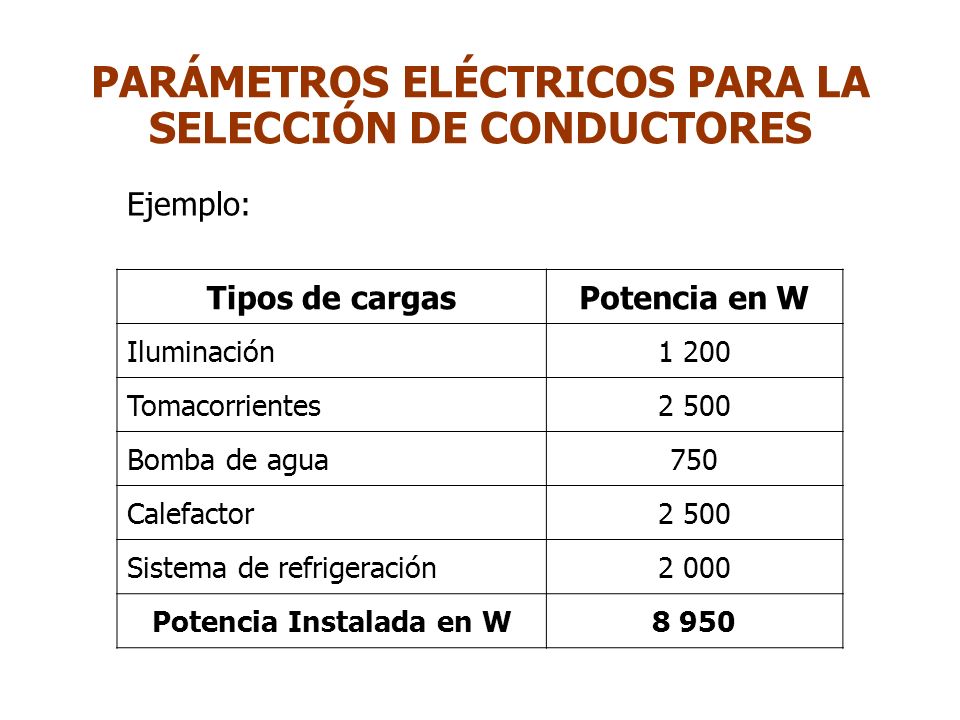

4 Tipos de cargasPotencia en W Iluminación1 200 Tomacorrientes2 500 Bomba de agua750 Calefactor2 500 Sistema de refrigeración2 000 Potencia Instalada en W8 950 Ejemplo: PARÁMETROS ELÉCTRICOS PARA LA SELECCIÓN DE CONDUCTORES

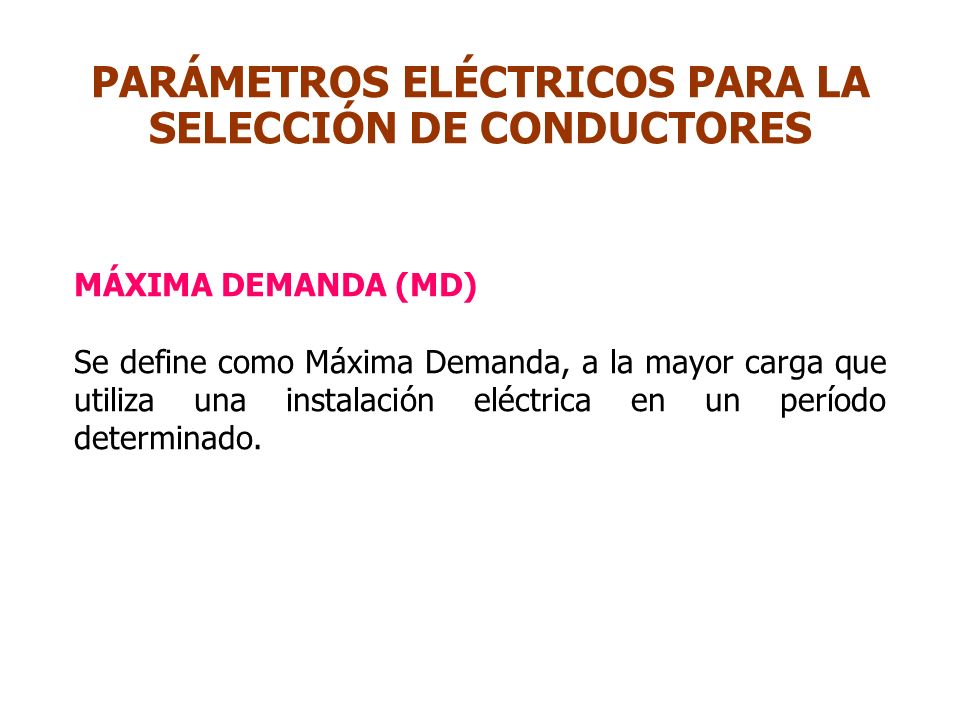

5 MÁXIMA DEMANDA (MD) Se define como Máxima Demanda, a la mayor carga que utiliza una instalación eléctrica en un período determinado. PARÁMETROS ELÉCTRICOS PARA LA SELECCIÓN DE CONDUCTORES

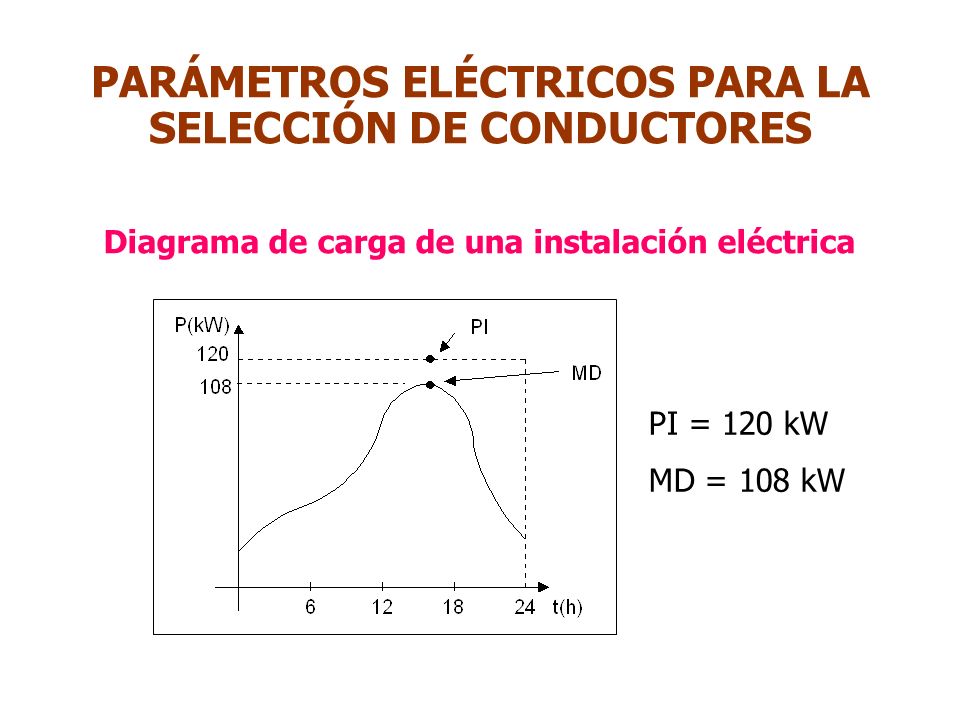

6 Diagrama de carga de una instalación eléctrica PI = 120 kW MD = 108 kW PARÁMETROS ELÉCTRICOS PARA LA SELECCIÓN DE CONDUCTORES

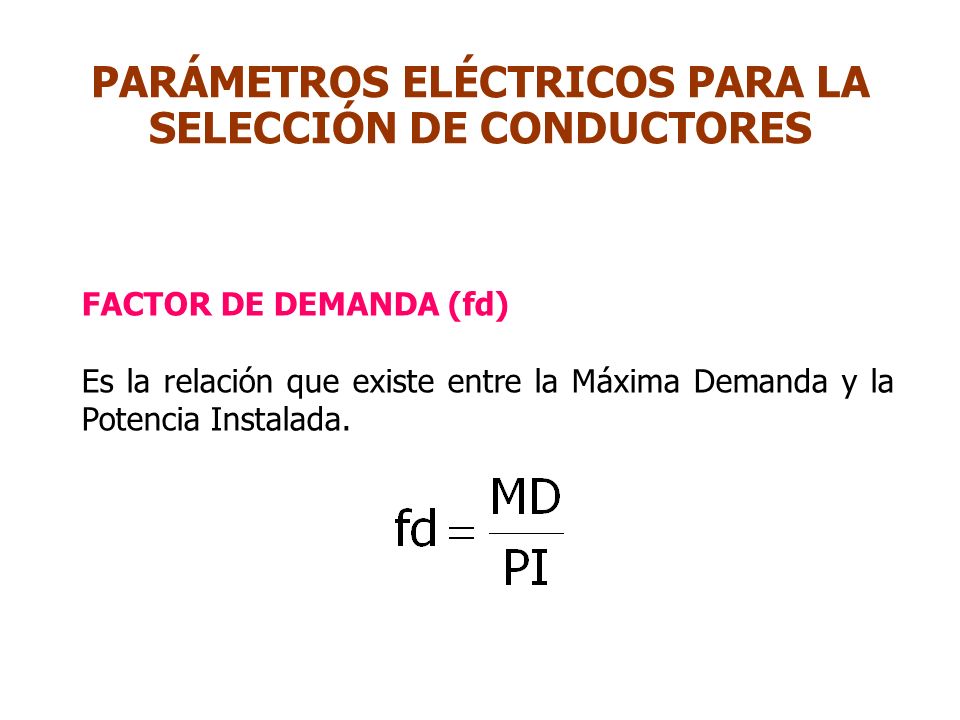

7 FACTOR DE DEMANDA (fd) Es la relación que existe entre la Máxima Demanda y la Potencia Instalada. PARÁMETROS ELÉCTRICOS PARA LA SELECCIÓN DE CONDUCTORES

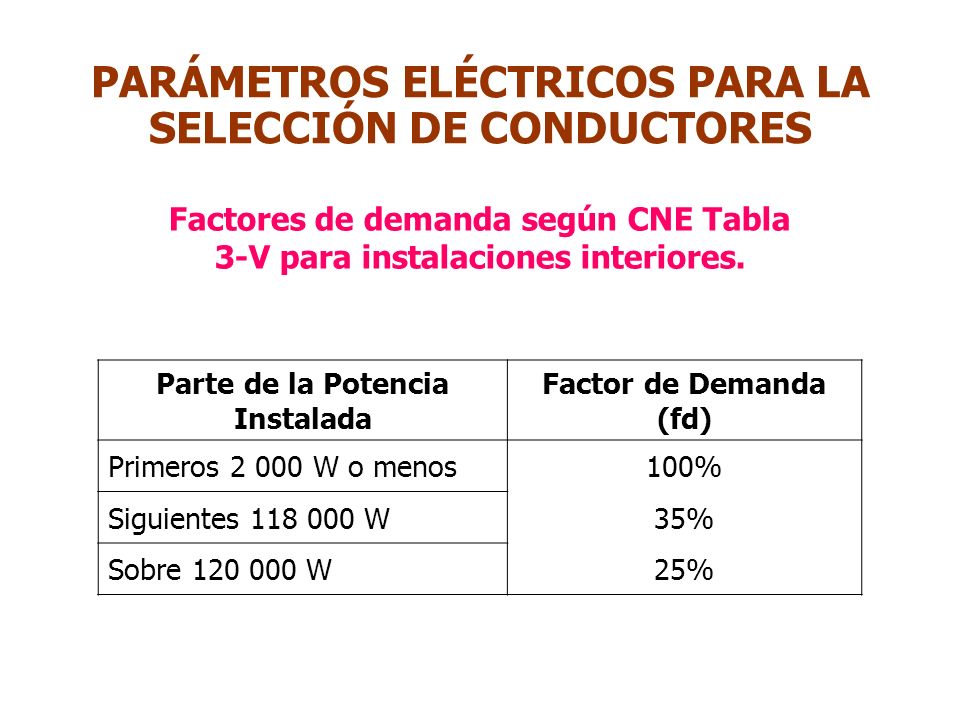

8 Parte de la Potencia Instalada Factor de Demanda (fd) Primeros 2 000 W o menos100% Siguientes 118 000 W35% Sobre 120 000 W25% Factores de demanda según CNE Tabla 3-V para instalaciones interiores. PARÁMETROS ELÉCTRICOS PARA LA SELECCIÓN DE CONDUCTORES

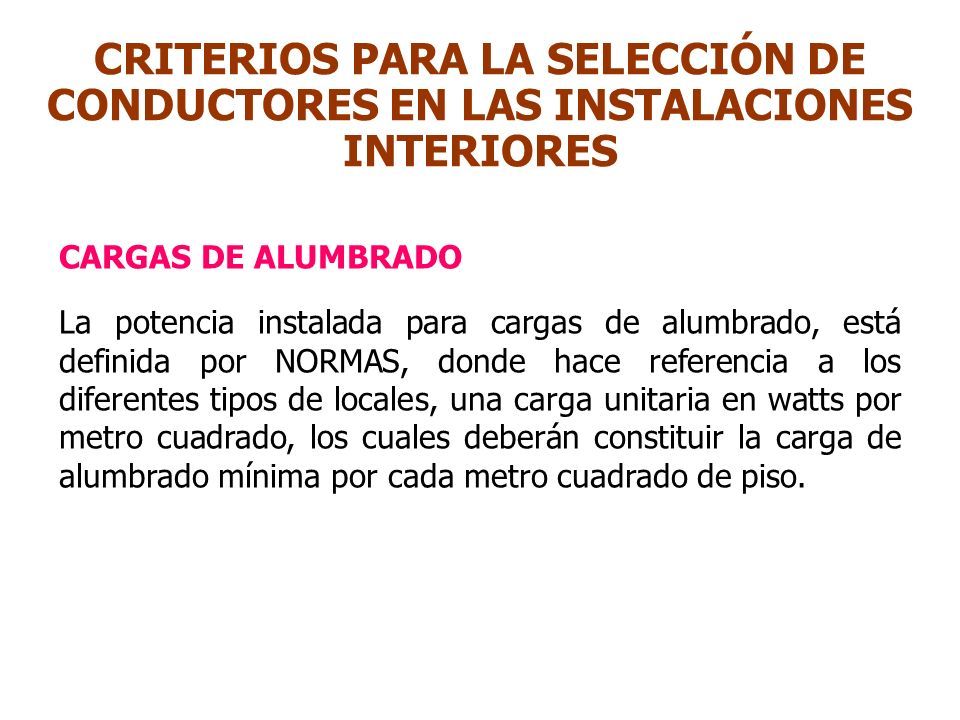

9 CARGAS DE ALUMBRADO La potencia instalada para cargas de alumbrado, está definida por NORMAS, donde hace referencia a los diferentes tipos de locales, una carga unitaria en watts por metro cuadrado, los cuales deberán constituir la carga de alumbrado mínima por cada metro cuadrado de piso. CRITERIOS PARA LA SELECCIÓN DE CONDUCTORES EN LAS INSTALACIONES INTERIORES

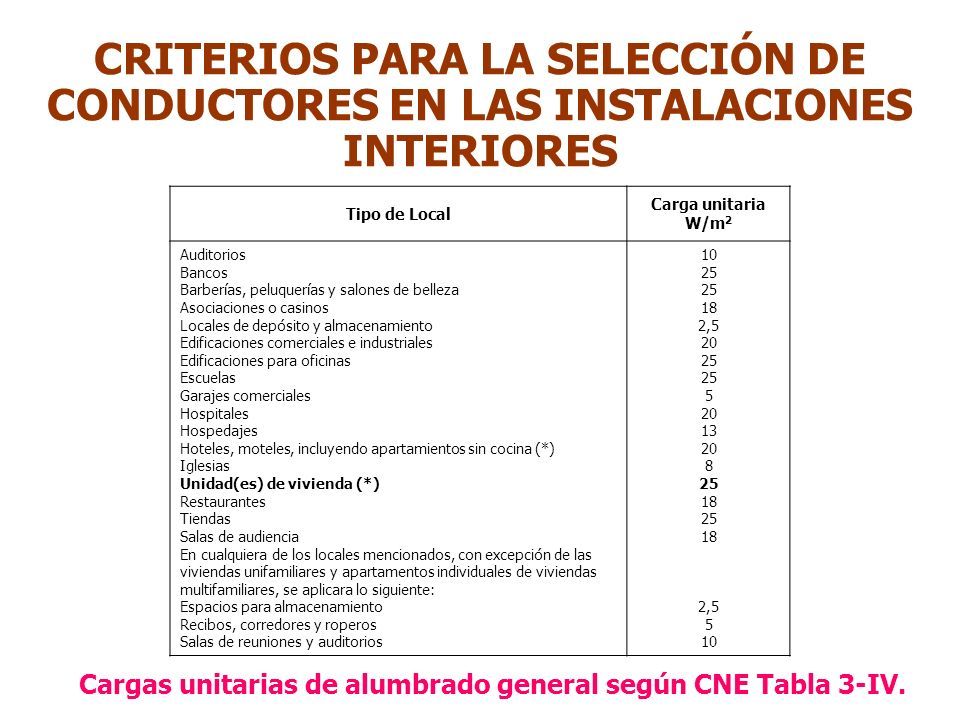

10 Tipo de Local Carga unitaria W/m 2 Auditorios Bancos Barberías, peluquerías y salones de belleza Asociaciones o casinos Locales de depósito y almacenamiento Edificaciones comerciales e industriales Edificaciones para oficinas Escuelas Garajes comerciales Hospitales Hospedajes Hoteles, moteles, incluyendo apartamientos sin cocina (*) Iglesias Unidad(es) de vivienda (*) Restaurantes Tiendas Salas de audiencia En cualquiera de los locales mencionados, con excepción de las viviendas unifamiliares y apartamentos individuales de viviendas multifamiliares, se aplicara lo siguiente: Espacios para almacenamiento Recibos, corredores y roperos Salas de reuniones y auditorios 10 25 18 2,5 20 25 5 20 13 20 8 25 18 25 18 2,5 5 10 Cargas unitarias de alumbrado general según CNE Tabla 3-IV. CRITERIOS PARA LA SELECCIÓN DE CONDUCTORES EN LAS INSTALACIONES INTERIORES

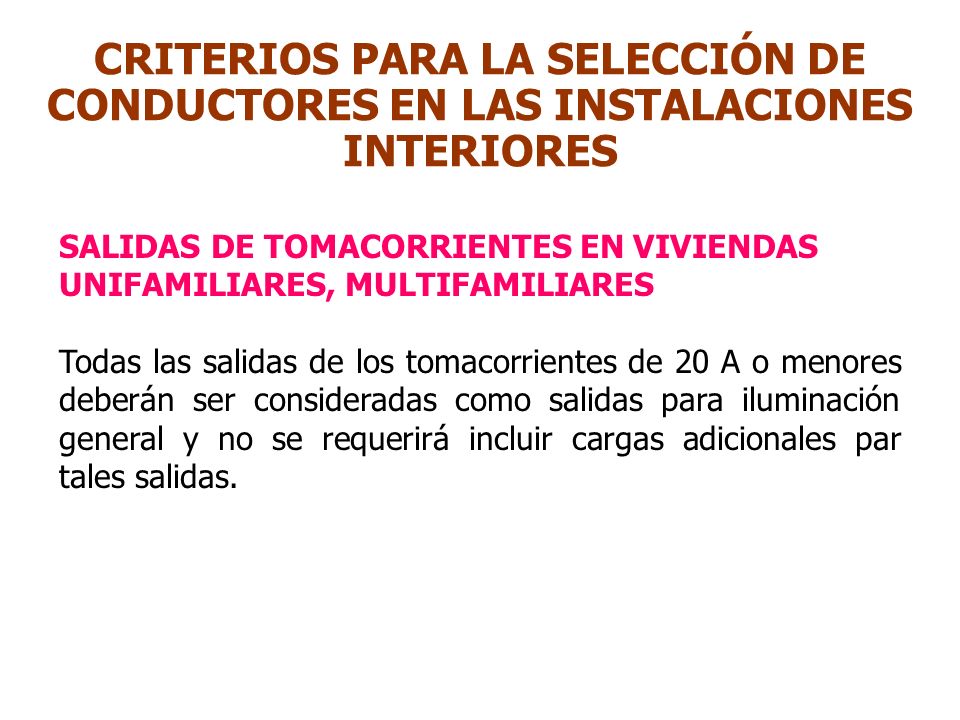

11 SALIDAS DE TOMACORRIENTES EN VIVIENDAS UNIFAMILIARES, MULTIFAMILIARES Todas las salidas de los tomacorrientes de 20 A o menores deberán ser consideradas como salidas para iluminación general y no se requerirá incluir cargas adicionales par tales salidas. CRITERIOS PARA LA SELECCIÓN DE CONDUCTORES EN LAS INSTALACIONES INTERIORES

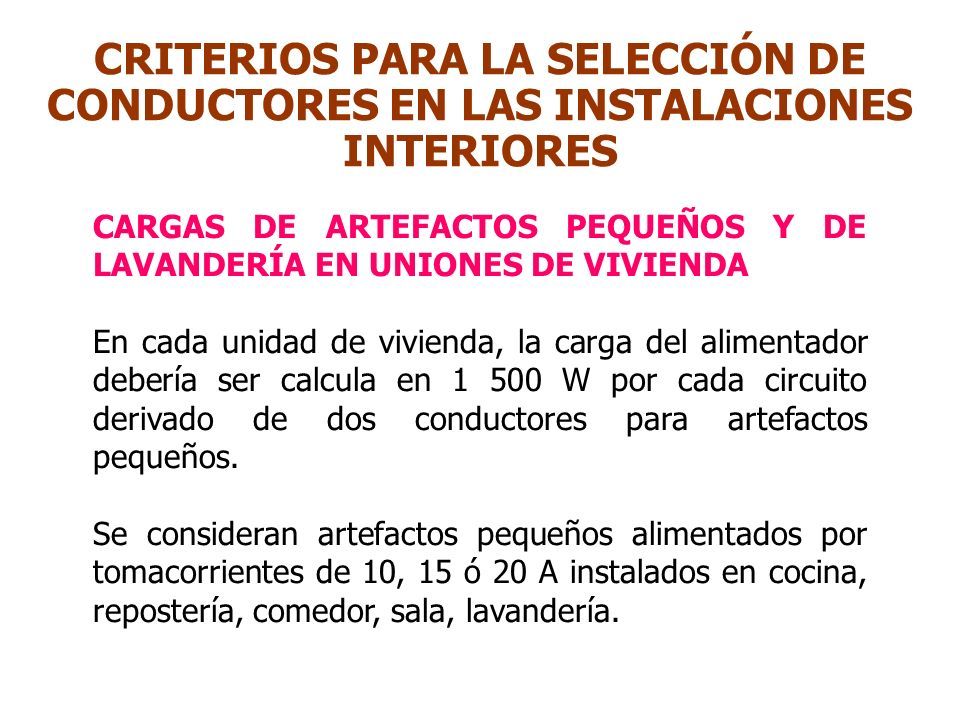

12 CARGAS DE ARTEFACTOS PEQUEÑOS Y DE LAVANDERÍA EN UNIONES DE VIVIENDA En cada unidad de vivienda, la carga del alimentador debería ser calcula en 1 500 W por cada circuito derivado de dos conductores para artefactos pequeños. Se consideran artefactos pequeños alimentados por tomacorrientes de 10, 15 ó 20 A instalados en cocina, repostería, comedor, sala, lavandería. CRITERIOS PARA LA SELECCIÓN DE CONDUCTORES EN LAS INSTALACIONES INTERIORES

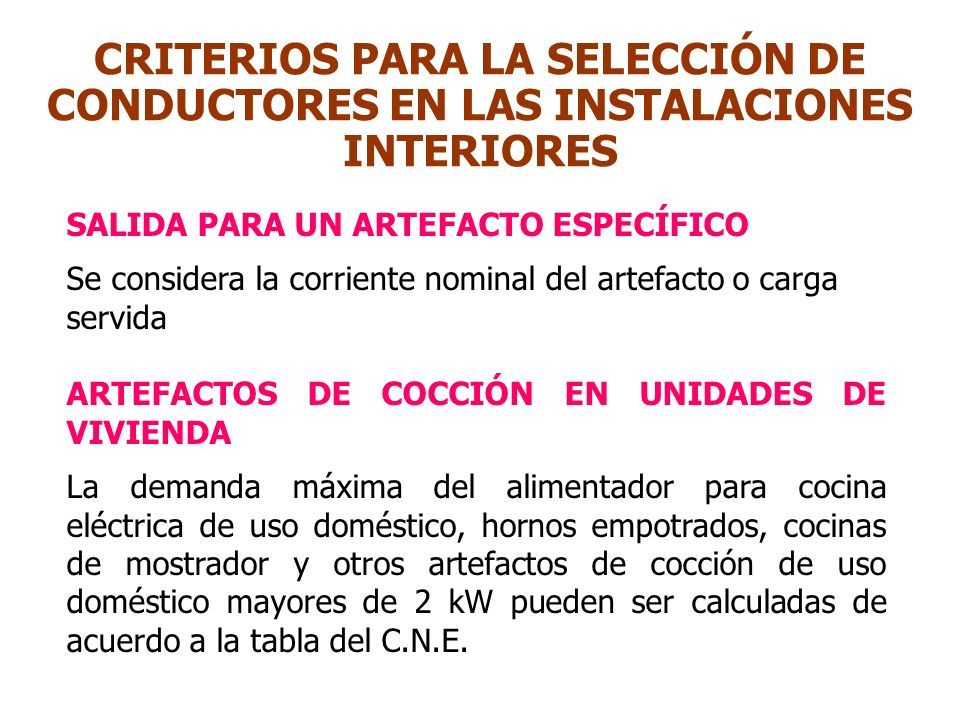

13 SALIDA PARA UN ARTEFACTO ESPECÍFICO Se considera la corriente nominal del artefacto o carga servida ARTEFACTOS DE COCCIÓN EN UNIDADES DE VIVIENDA La demanda máxima del alimentador para cocina eléctrica de uso doméstico, hornos empotrados, cocinas de mostrador y otros artefactos de cocción de uso doméstico mayores de 2 kW pueden ser calculadas de acuerdo a la tabla del C.N.E. CRITERIOS PARA LA SELECCIÓN DE CONDUCTORES EN LAS INSTALACIONES INTERIORES

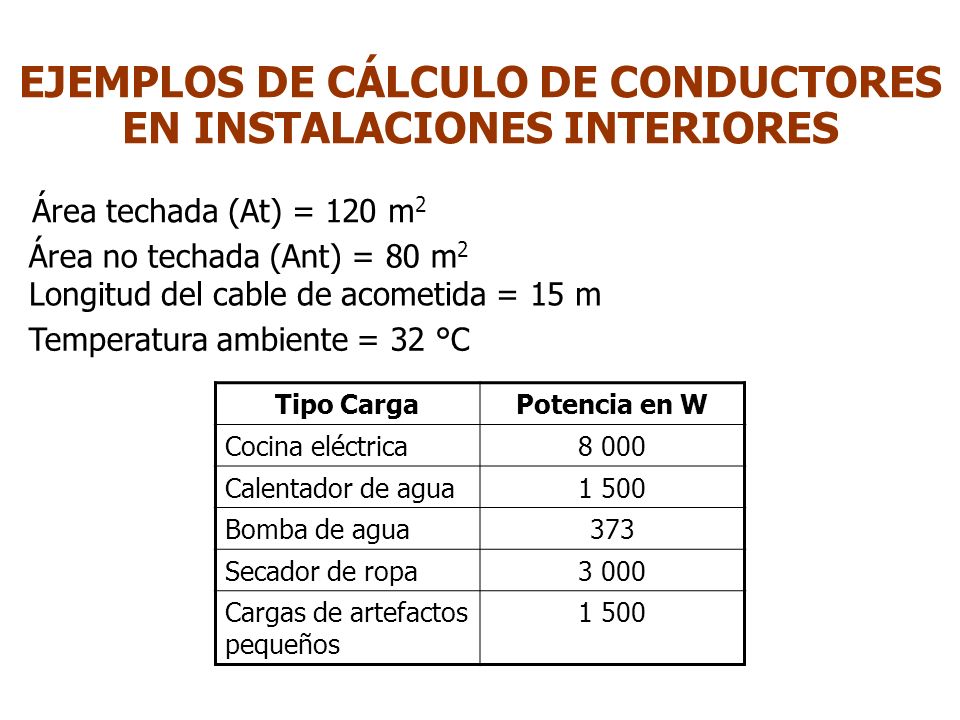

14 Área techada (At) = 120 m 2 Área no techada (Ant) = 80 m 2 Longitud del cable de acometida = 15 m Temperatura ambiente = 32 °C Tipo CargaPotencia en W Cocina eléctrica8 000 Calentador de agua1 500 Bomba de agua373 Secador de ropa3 000 Cargas de artefactos pequeños 1 500 EJEMPLOS DE CÁLCULO DE CONDUCTORES EN INSTALACIONES INTERIORES

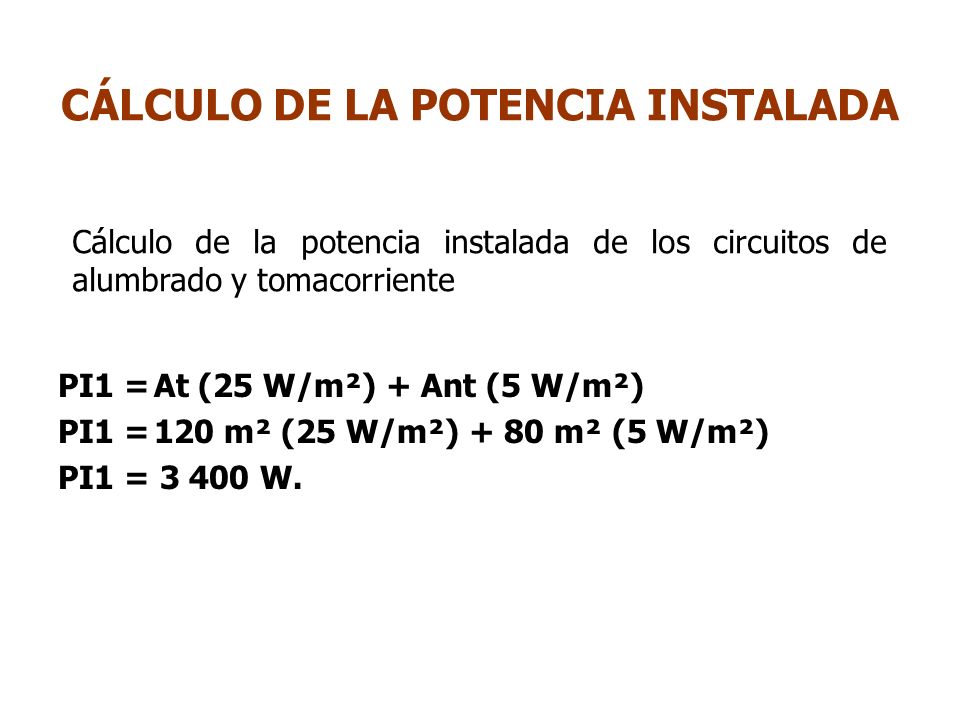

15 PI1 =At (25 W/m²) + Ant (5 W/m²) PI1 =120 m² (25 W/m²) + 80 m² (5 W/m²) PI1 = 3 400 W. Cálculo de la potencia instalada de los circuitos de alumbrado y tomacorriente CÁLCULO DE LA POTENCIA INSTALADA

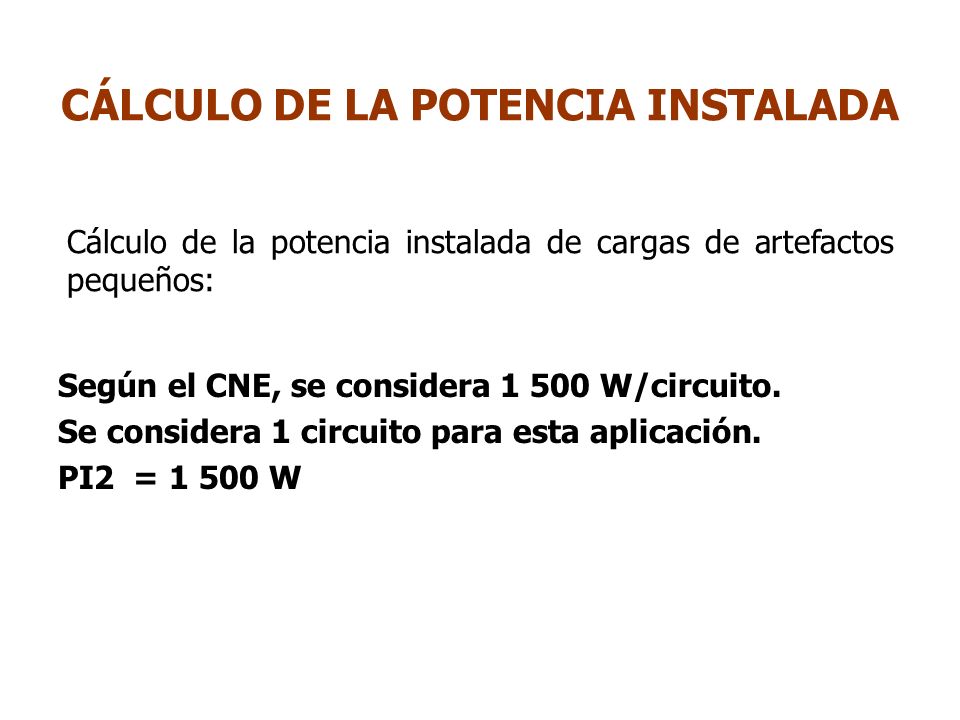

16 Según el CNE, se considera 1 500 W/circuito. Se considera 1 circuito para esta aplicación. PI2 = 1 500 W Cálculo de la potencia instalada de cargas de artefactos pequeños: CÁLCULO DE LA POTENCIA INSTALADA

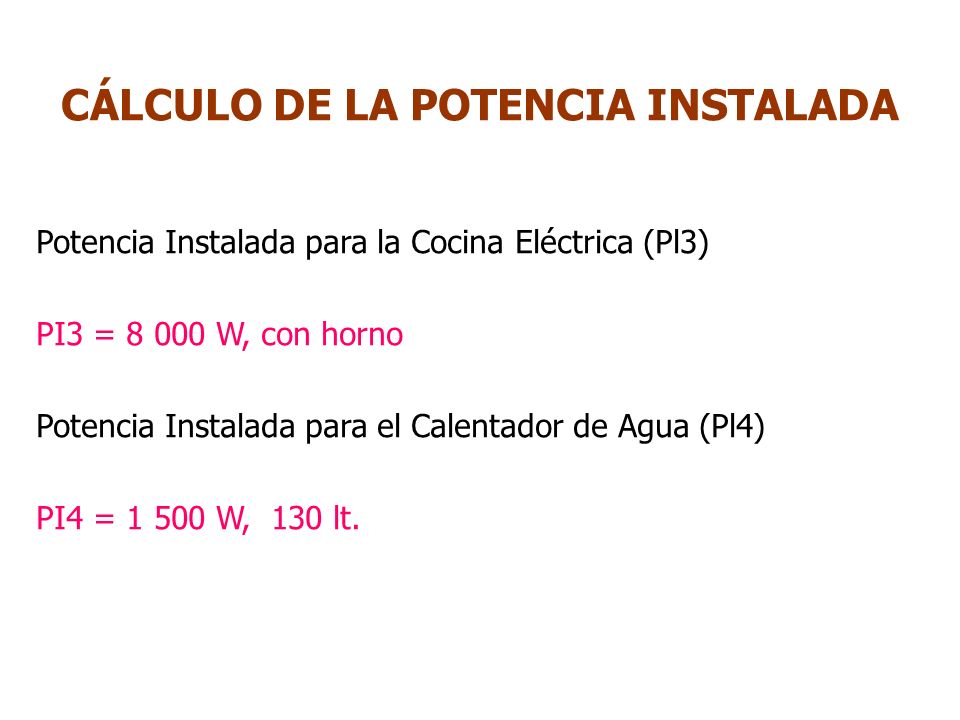

17 Potencia Instalada para la Cocina Eléctrica (Pl3) PI3 = 8 000 W, con horno Potencia Instalada para el Calentador de Agua (Pl4) PI4 = 1 500 W, 130 lt. CÁLCULO DE LA POTENCIA INSTALADA

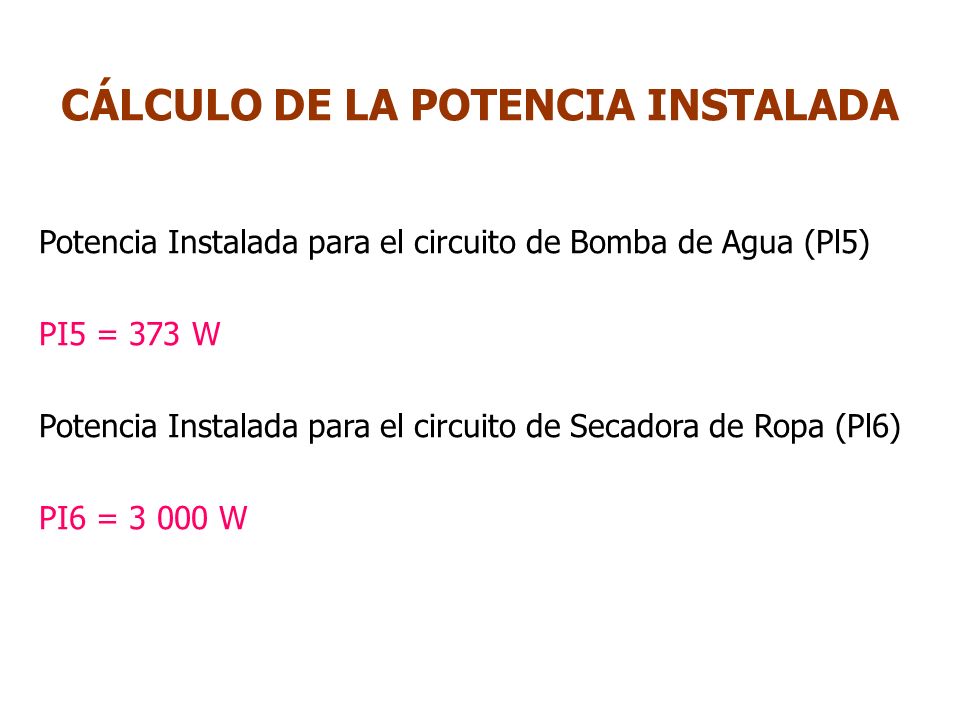

18 Potencia Instalada para el circuito de Bomba de Agua (Pl5) PI5 = 373 W Potencia Instalada para el circuito de Secadora de Ropa (Pl6) PI6 = 3 000 W CÁLCULO DE LA POTENCIA INSTALADA

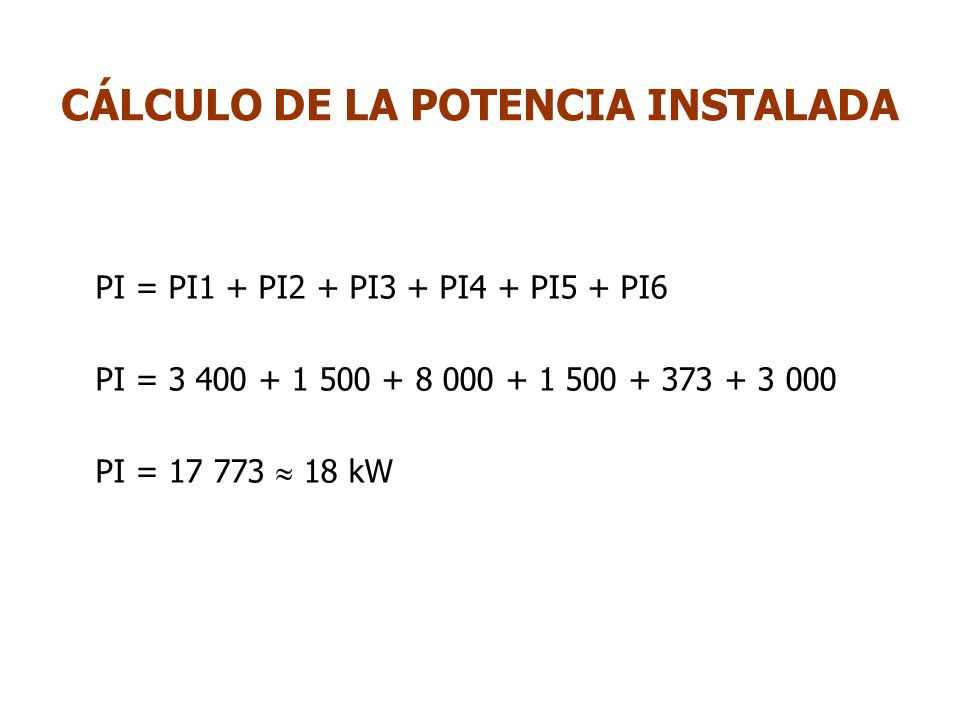

19 PI = PI1 + PI2 + PI3 + PI4 + PI5 + PI6 PI = 3 400 + 1 500 + 8 000 + 1 500 + 373 + 3 000 PI = 17 773  18 kW CÁLCULO DE LA POTENCIA INSTALADA

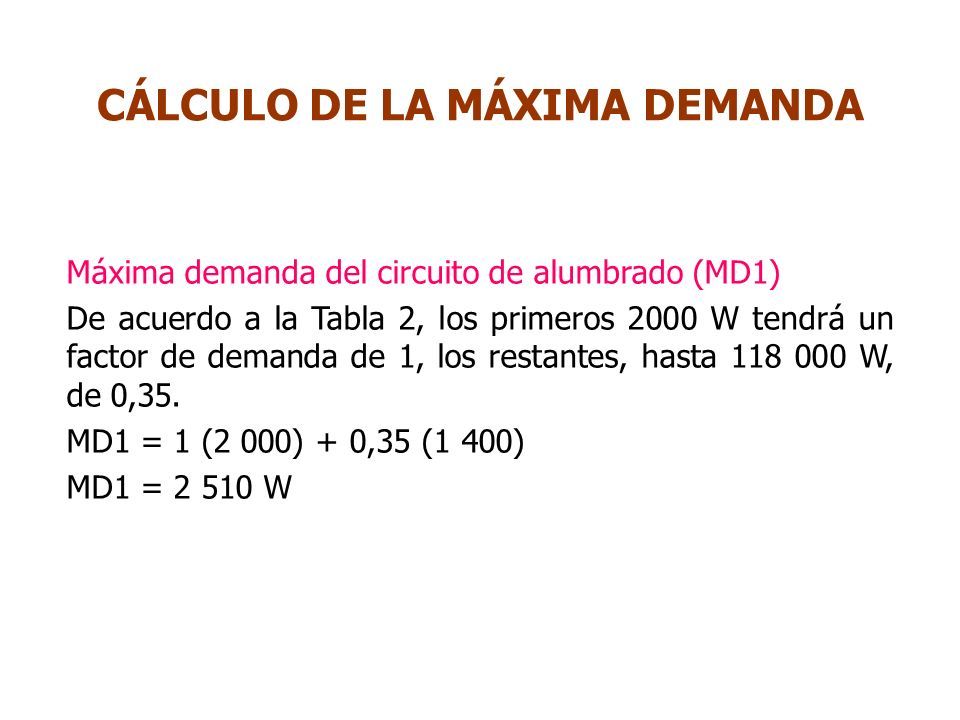

20 Máxima demanda del circuito de alumbrado (MD1) De acuerdo a la Tabla 2, los primeros 2000 W tendrá un factor de demanda de 1, los restantes, hasta 118 000 W, de 0,35. MD1 = 1 (2 000) + 0,35 (1 400) MD1 = 2 510 W CÁLCULO DE LA MÁXIMA DEMANDA

21 Máxima demanda de artefactos pequeños (MD2) MD2 = 1 500 W x 1 MD2 = 1 500 W Máxima demanda de la cocina eléctrica (MD3) MD3 = 8 000 W x 0,8 MD3 = 6 400 W CÁLCULO DE LA MÁXIMA DEMANDA

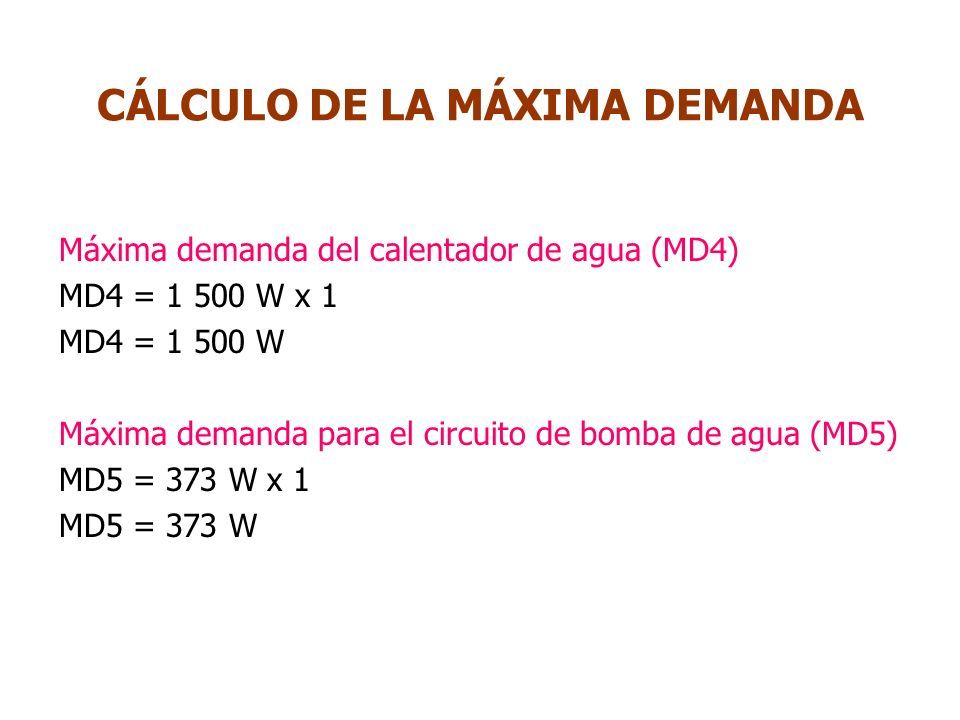

22 Máxima demanda del calentador de agua (MD4) MD4 = 1 500 W x 1 MD4 = 1 500 W Máxima demanda para el circuito de bomba de agua (MD5) MD5 = 373 W x 1 MD5 = 373 W CÁLCULO DE LA MÁXIMA DEMANDA

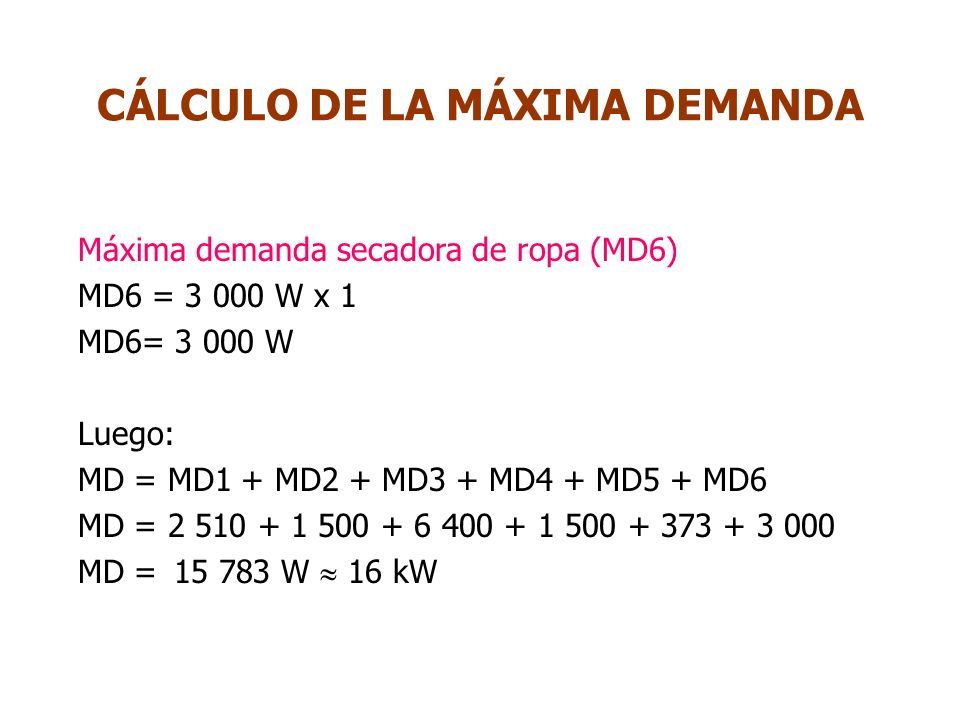

23 Máxima demanda secadora de ropa (MD6) MD6 = 3 000 W x 1 MD6= 3 000 W Luego: MD = MD1 + MD2 + MD3 + MD4 + MD5 + MD6 MD = 2 510 + 1 500 + 6 400 + 1 500 + 373 + 3 000 MD =15 783 W  16 kW CÁLCULO DE LA MÁXIMA DEMANDA

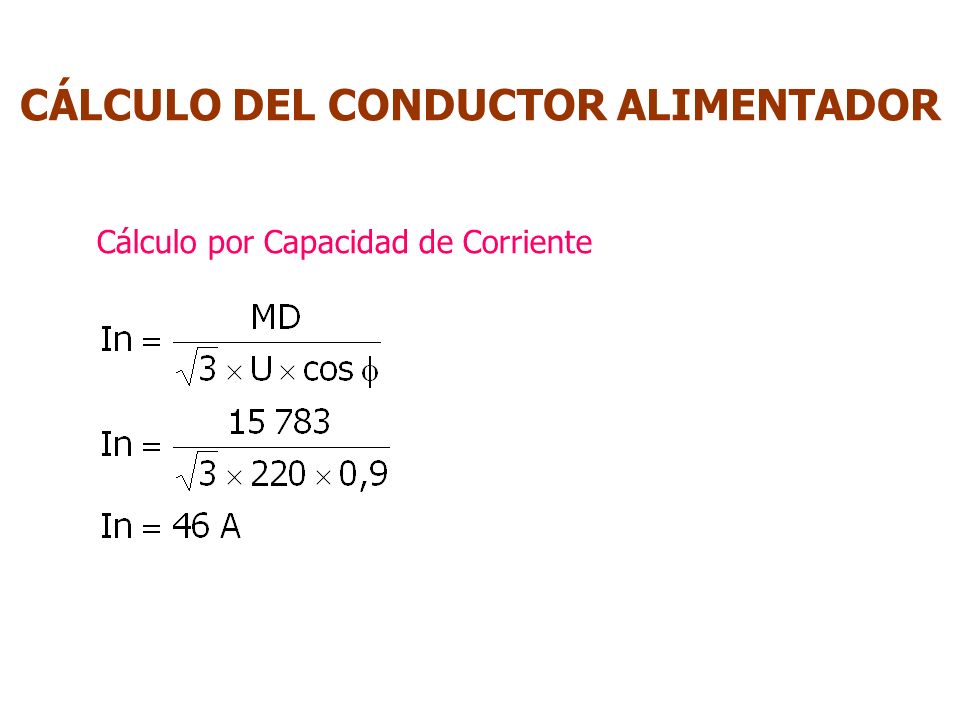

24 Cálculo por Capacidad de Corriente CÁLCULO DEL CONDUCTOR ALIMENTADOR

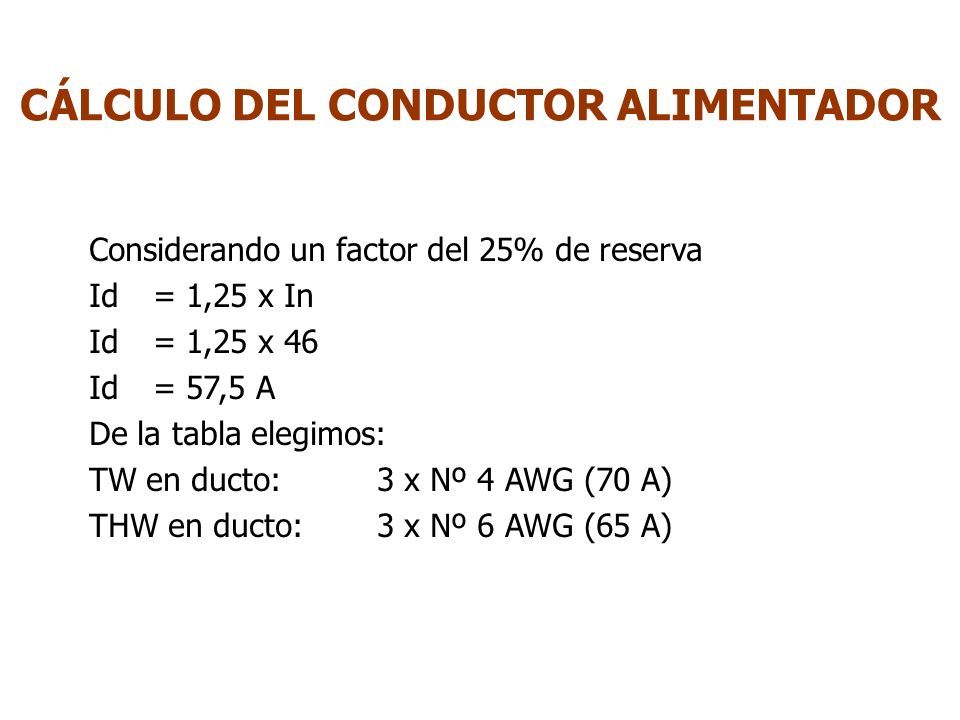

25 Considerando un factor del 25% de reserva Id= 1,25 x In Id= 1,25 x 46 Id= 57,5 A De la tabla elegimos: TW en ducto:3 x Nº 4 AWG (70 A) THW en ducto:3 x Nº 6 AWG (65 A) CÁLCULO DEL CONDUCTOR ALIMENTADOR

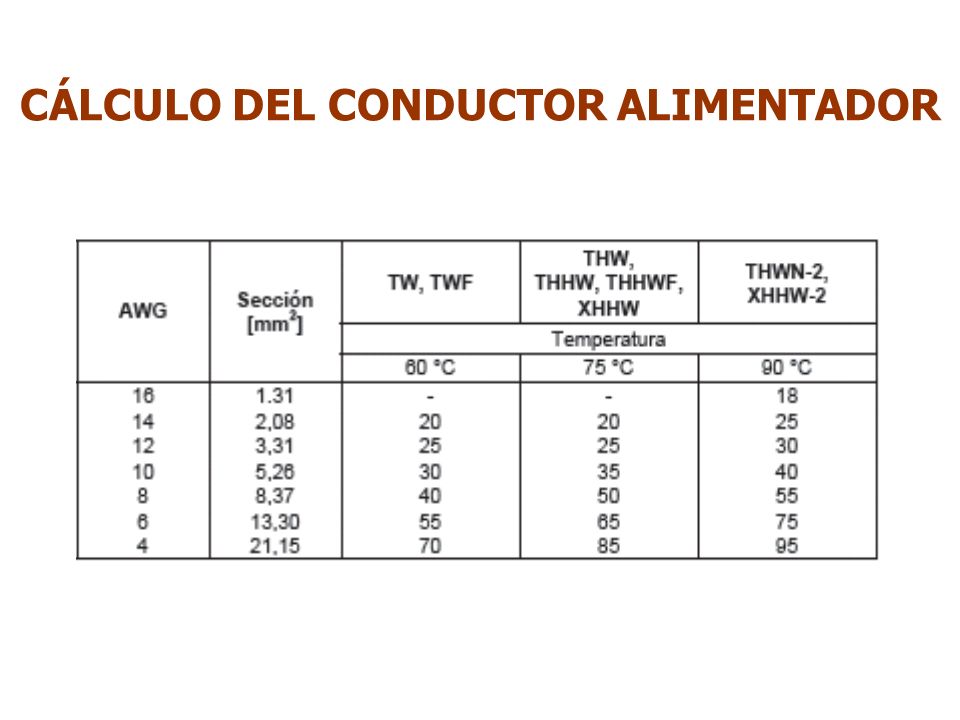

26

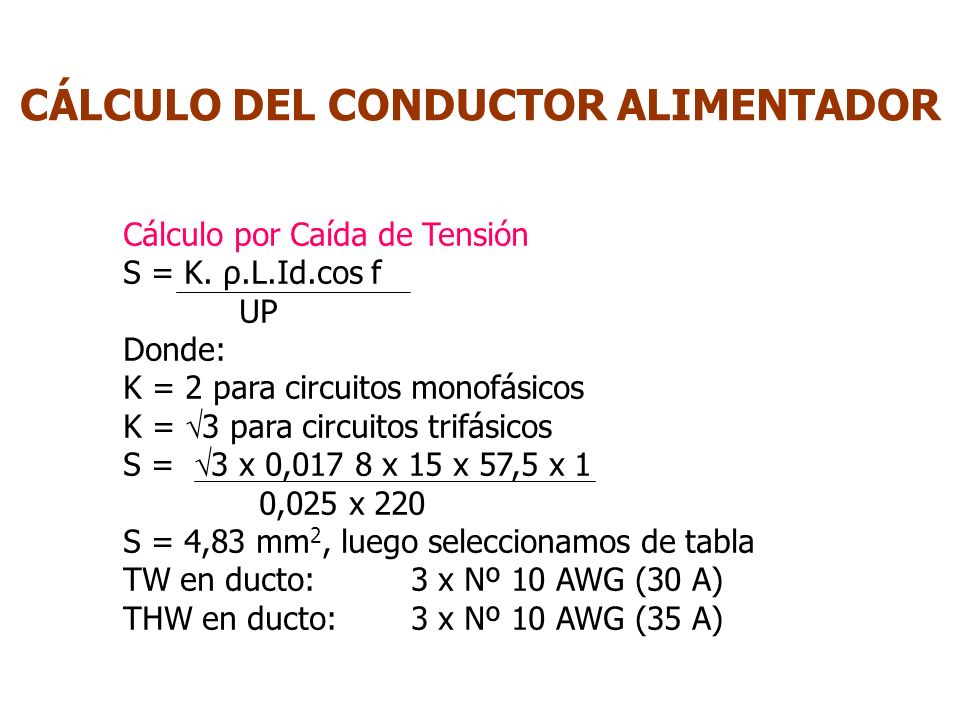

27 Cálculo por Caída de Tensión S = K. ρ.L.Id.cos f UP Donde: K = 2 para circuitos monofásicos K =  3 para circuitos trifásicos S =  3 x 0,017 8 x 15 x 57,5 x 1 0,025 x 220 S = 4,83 mm 2, luego seleccionamos de tabla TW en ducto:3 x Nº 10 AWG (30 A) THW en ducto:3 x Nº 10 AWG (35 A) CÁLCULO DEL CONDUCTOR ALIMENTADOR

28 De ambos cálculos determinamos el calibre mayor, es decir: TW en ducto:3 x Nº 4 AWG (70 A), o THW en ducto: 3 x Nº 6 AWG (65 A) CÁLCULO DEL CONDUCTOR ALIMENTADOR

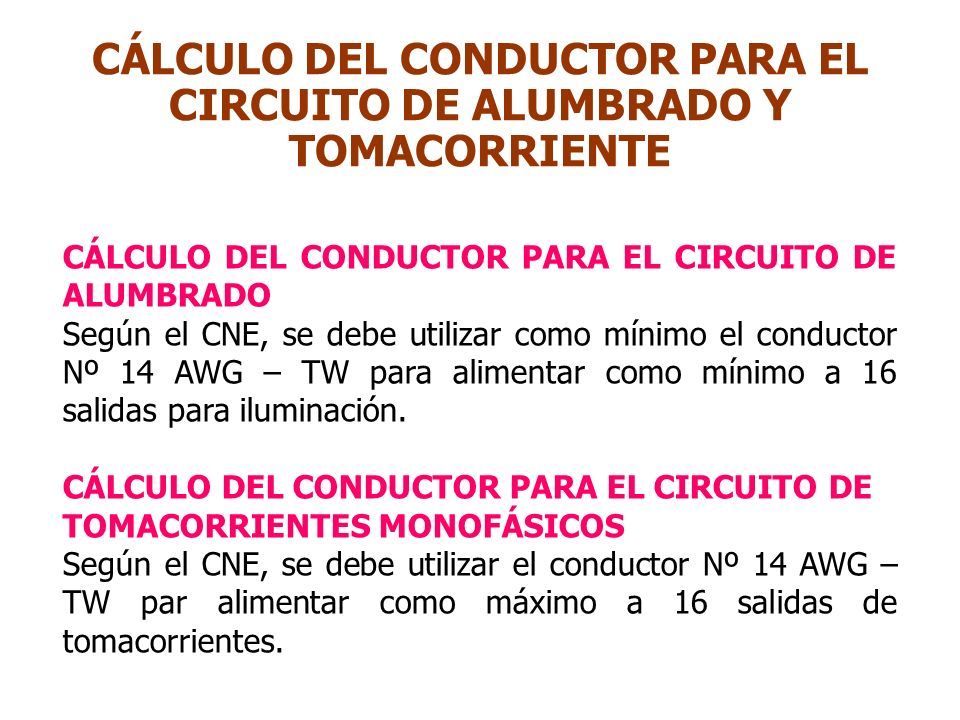

29 CÁLCULO DEL CONDUCTOR PARA EL CIRCUITO DE ALUMBRADO Según el CNE, se debe utilizar como mínimo el conductor Nº 14 AWG – TW para alimentar como mínimo a 16 salidas para iluminación. CÁLCULO DEL CONDUCTOR PARA EL CIRCUITO DE TOMACORRIENTES MONOFÁSICOS Según el CNE, se debe utilizar el conductor Nº 14 AWG – TW par alimentar como máximo a 16 salidas de tomacorrientes. CÁLCULO DEL CONDUCTOR PARA EL CIRCUITO DE ALUMBRADO Y TOMACORRIENTE

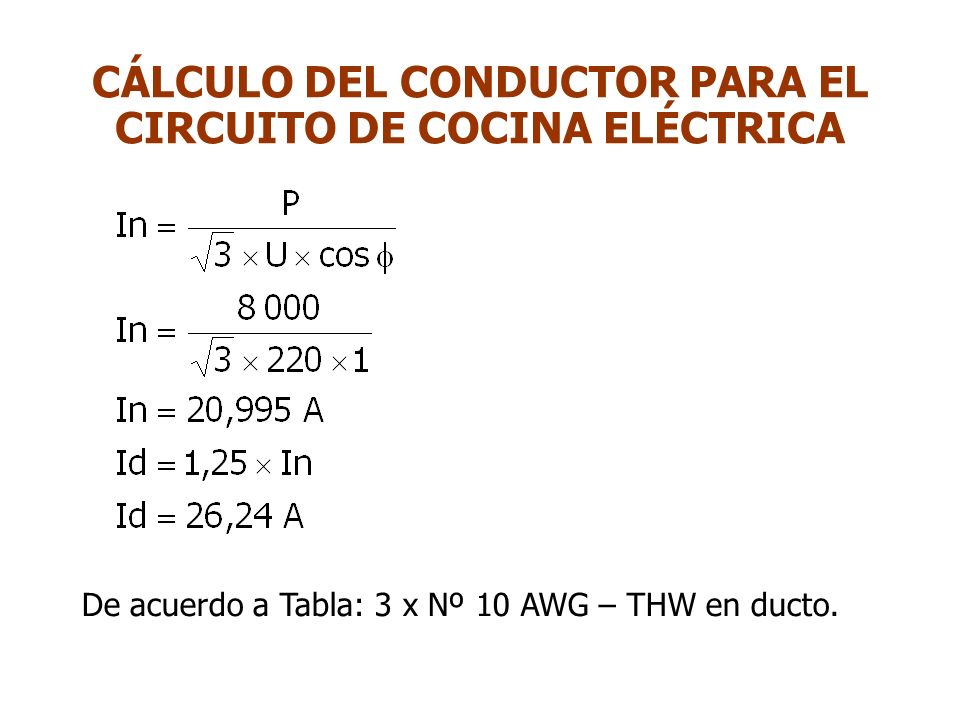

30 De acuerdo a Tabla: 3 x Nº 10 AWG – THW en ducto. CÁLCULO DEL CONDUCTOR PARA EL CIRCUITO DE COCINA ELÉCTRICA

31 De acuerdo a Tabla: 2 x Nº 14 AWG – TW en ducto. CÁLCULO DEL CONDUCTOR PARA EL CIRCUITO DEL CALENTADOR DE AGUA

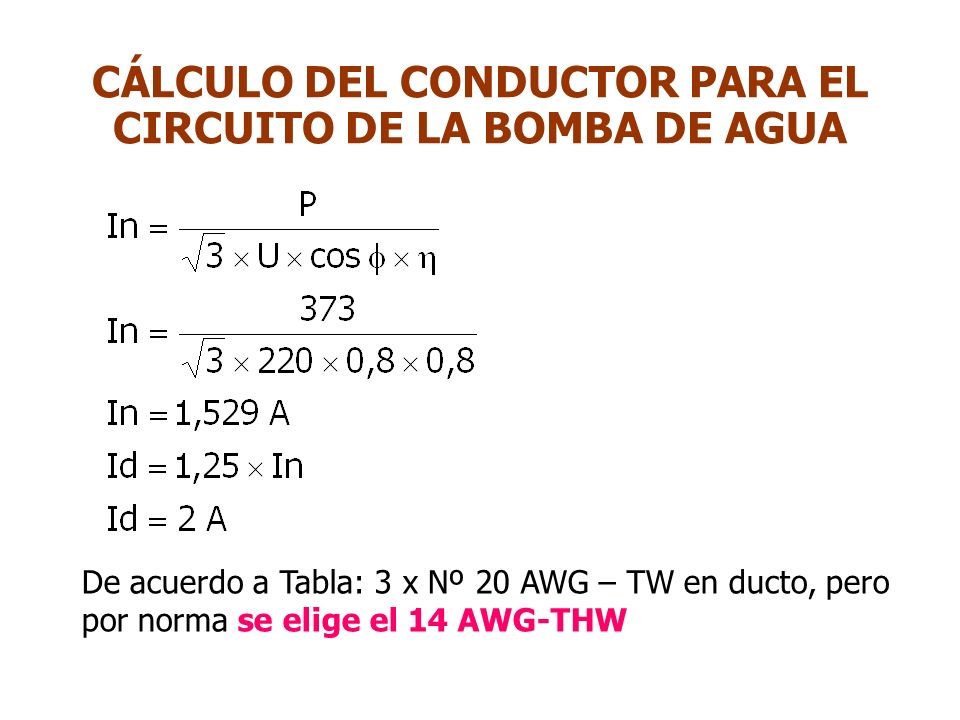

32 De acuerdo a Tabla: 3 x Nº 20 AWG – TW en ducto, pero por norma se elige el 14 AWG-THW CÁLCULO DEL CONDUCTOR PARA EL CIRCUITO DE LA BOMBA DE AGUA

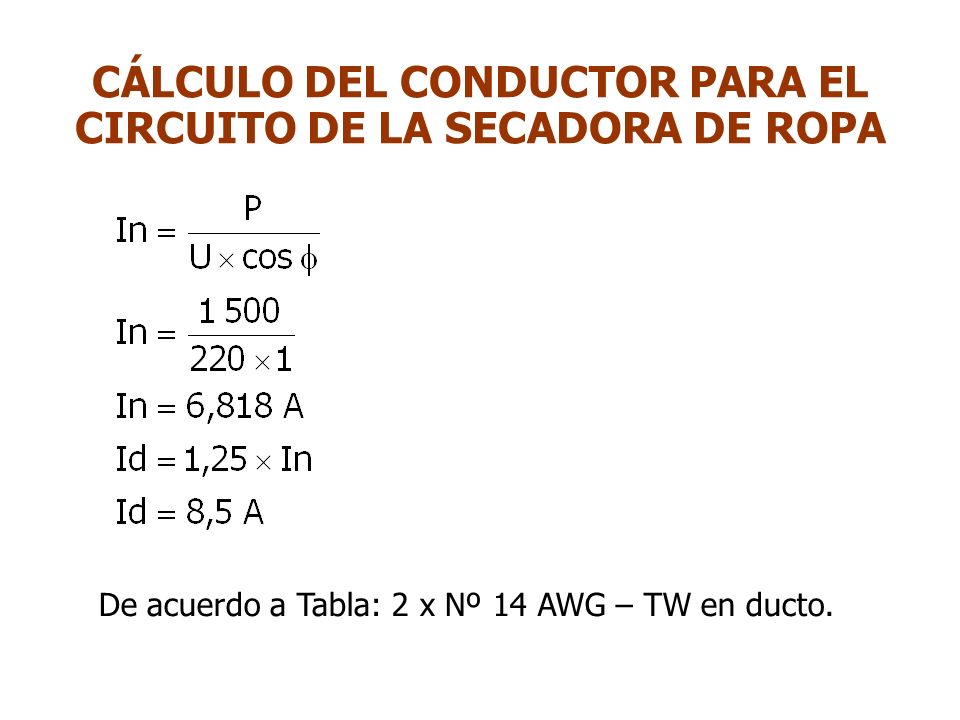

33 CÁLCULO DEL CONDUCTOR PARA EL CIRCUITO DE LA SECADORA DE ROPA De acuerdo a Tabla: 2 x Nº 14 AWG – TW en ducto.
