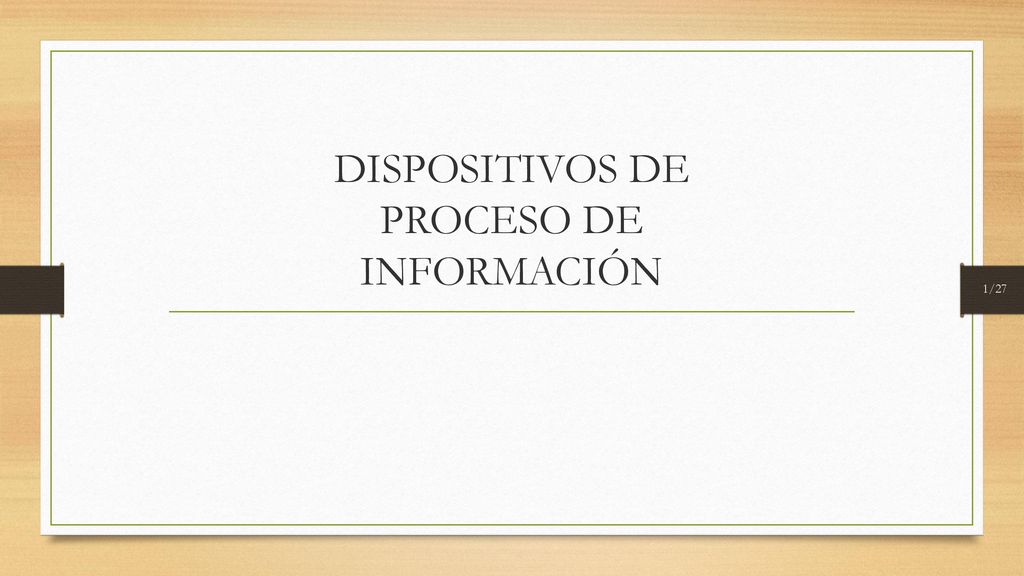

DISPOSITIVOS DE PROCESO DE INFORMACIÓN

Presentación del tema: "DISPOSITIVOS DE PROCESO DE INFORMACIÓN"— Transcripción de la presentación:

1 DISPOSITIVOS DE PROCESO DE INFORMACIÓN

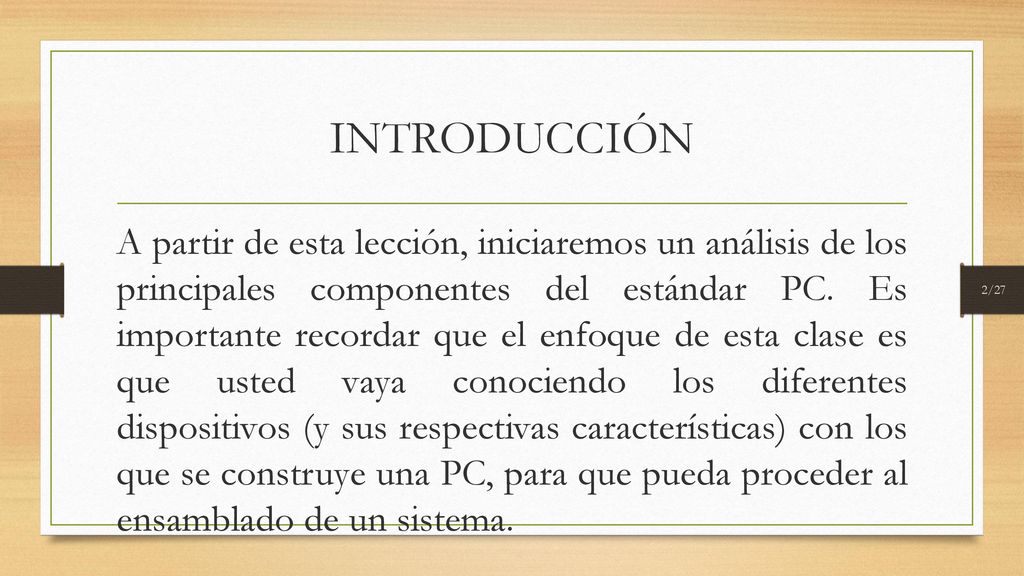

2 INTRODUCCIÓN A partir de esta lección, iniciaremos un análisis de los principales componentes del estándar PC. Es importante recordar que el enfoque de esta clase es que usted vaya conociendo los diferentes dispositivos (y sus respectivas características) con los que se construye una PC, para que pueda proceder al ensamblado de un sistema.

3 ¿QUÉ SON ESTOS DISPOSITIVOS?

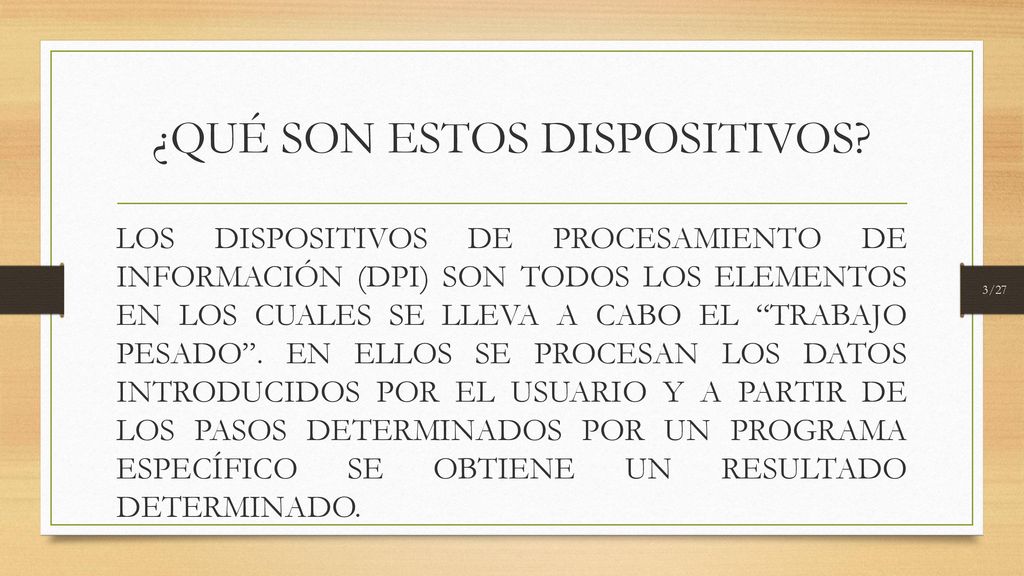

LOS DISPOSITIVOS DE PROCESAMIENTO DE INFORMACIÓN (DPI) SON TODOS LOS ELEMENTOS EN LOS CUALES SE LLEVA A CABO EL “TRABAJO PESADO”. EN ELLOS SE PROCESAN LOS DATOS INTRODUCIDOS POR EL USUARIO Y A PARTIR DE LOS PASOS DETERMINADOS POR UN PROGRAMA ESPECÍFICO SE OBTIENE UN RESULTADO DETERMINADO.

4 UBICACIÓN DE LOS DISPOSITIVOS DE PROCESAMIENTO

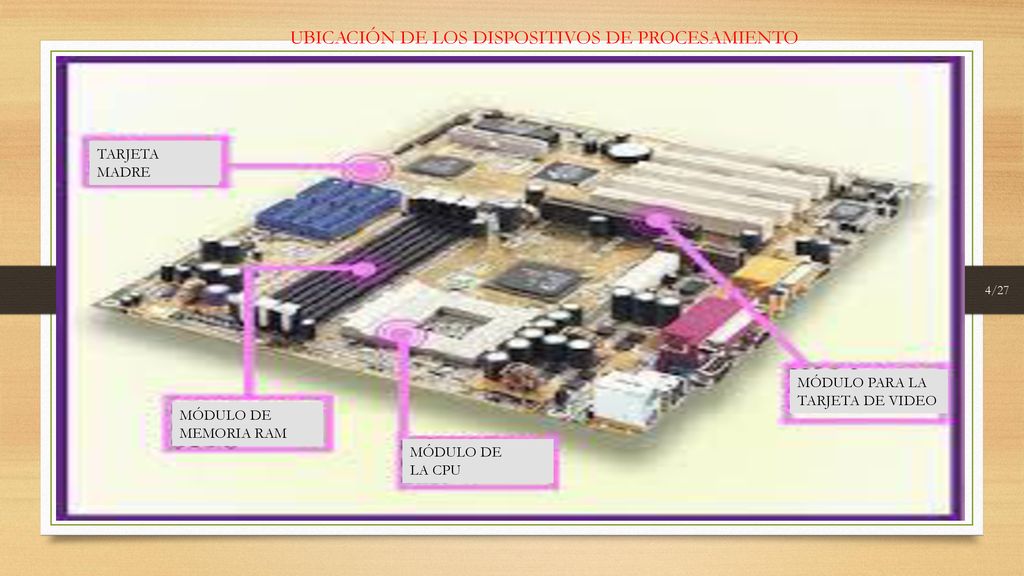

TARJETA MADRE MÓDULO PARA LA TARJETA DE VIDEO MÓDULO DE MEMORIA RAM MÓDULO DE LA CPU

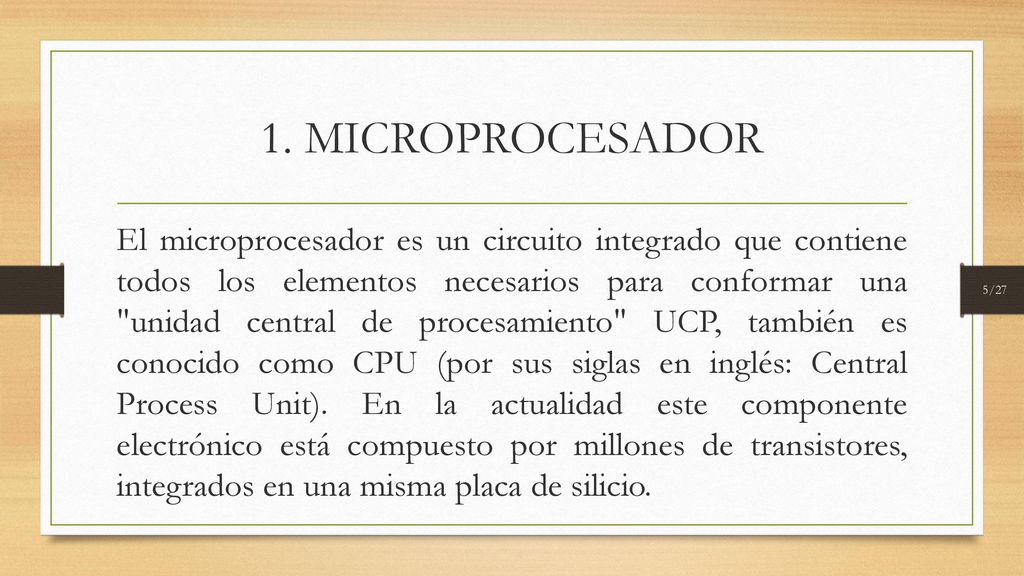

5 1. MICROPROCESADOR El microprocesador es un circuito integrado que contiene todos los elementos necesarios para conformar una "unidad central de procesamiento" UCP, también es conocido como CPU (por sus siglas en inglés: Central Process Unit). En la actualidad este componente electrónico está compuesto por millones de transistores, integrados en una misma placa de silicio.

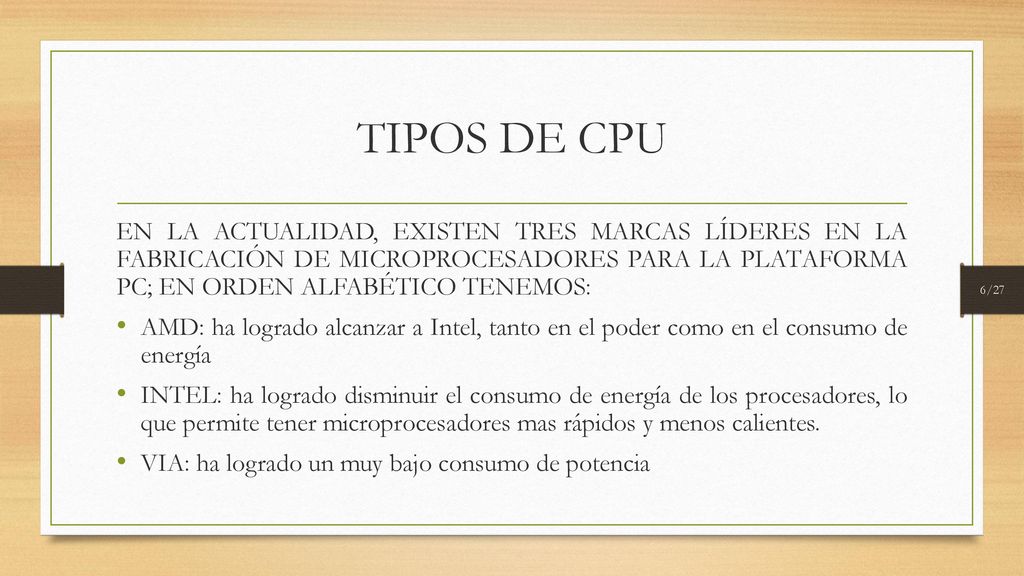

6 TIPOS DE CPU EN LA ACTUALIDAD, EXISTEN TRES MARCAS LÍDERES EN LA FABRICACIÓN DE MICROPROCESADORES PARA LA PLATAFORMA PC; EN ORDEN ALFABÉTICO TENEMOS: AMD: ha logrado alcanzar a Intel, tanto en el poder como en el consumo de energía INTEL: ha logrado disminuir el consumo de energía de los procesadores, lo que permite tener microprocesadores mas rápidos y menos calientes. VIA: ha logrado un muy bajo consumo de potencia

7 2. TARJETA MADRE ES EL SEGUNDO ELEMENTO MÁS IMPORTANTE A LA HORA DE DETERMINAR EL DESEMPEÑO DE UNA PC, YA QUE ESTA GRAN PLACA DE CIRCUITO IMPRESO ES EL PUENTE DE COMUNICACIÓN ENTRE LA CPU Y TODOS LOS DEMÁS ELEMENTOS DE UNA COMPUTADORA. POR TANTO, UNA BUENA TARJETA MADRE GARANTIZA UNA TRANSFERENCIA DE DATOS VELOZ Y CONTINUA

8 PUERTOS DE SALIDA-ENTRADA

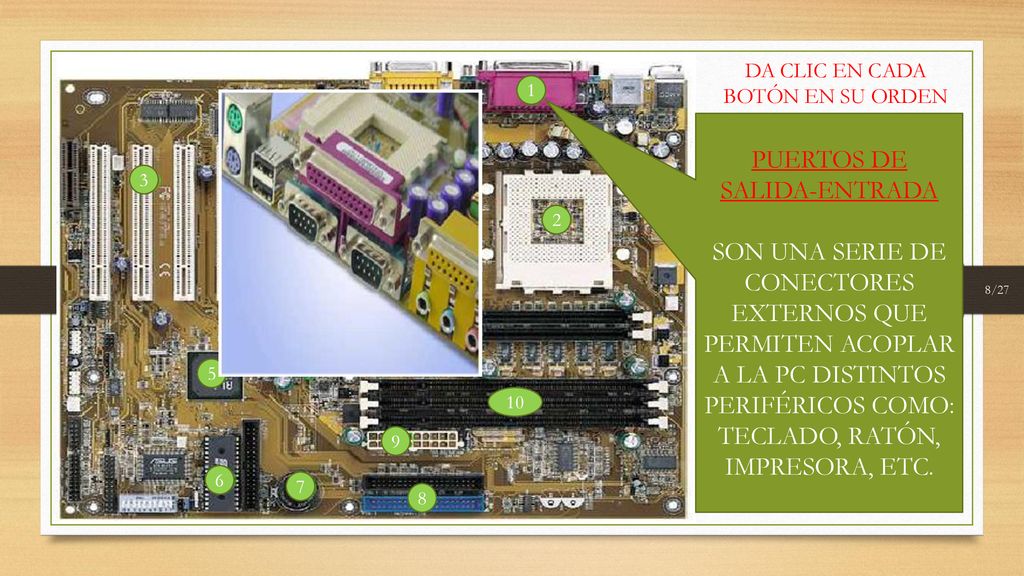

DA CLIC EN CADA BOTÓN EN SU ORDEN 1 PUERTOS DE SALIDA-ENTRADA SON UNA SERIE DE CONECTORES EXTERNOS QUE PERMITEN ACOPLAR A LA PC DISTINTOS PERIFÉRICOS COMO: TECLADO, RATÓN, IMPRESORA, ETC. 3 2 4 5 10 9 6 7 8

9 DA CLIC EN CADA BOTÓN EN SU ORDEN
1 ZÓCALO PARA CPU ESTE ES EL CONECTOR DONDE SE COLOCA EL MICROPROCESADOR, DE MODO QUE PUEDA RECIBIR Y ENVIAR TODO SU FLUJO DE DATOS DESDE Y HACIA LA TARJETA MADRE. 3 2 4 5 10 9 6 7 8

10 DA CLIC EN CADA BOTÓN EN SU ORDEN

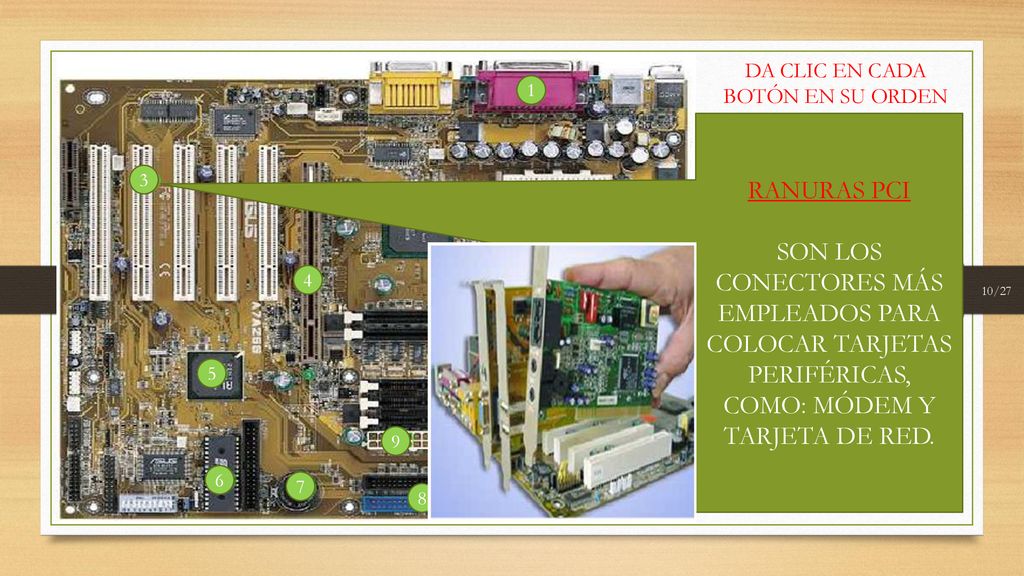

1 RANURAS PCI SON LOS CONECTORES MÁS EMPLEADOS PARA COLOCAR TARJETAS PERIFÉRICAS, COMO: MÓDEM Y TARJETA DE RED. 3 2 4 5 10 9 6 7 8

11 DA CLIC EN CADA BOTÓN EN SU ORDEN
1 RANURA AGP ESTE CONECTOR ESTÁ DISEÑADO PARA COLOCAR UNA TARJETA DE VIDEO, YA QUE MANEJA DATOS A UNA VELOCIDAD CONSIDERABLEMENTE SUPERIOR A LA DE LAS OTRAS RANURAS. 3 2 4 5 10 9 6 7 8

12 DA CLIC EN CADA BOTÓN EN SU ORDEN
1 CHIPSET ES UNA SERIE DE CIRCUITOS INTEGRADOS QUE SE ENCARGA DE MANEJAR TODO EL FLUJO DE DATOS DE LA CPU, Y CANALIZARLO HACIA SU DESTINO ADECUADO. 3 2 4 5 10 9 6 7 8

13 DA CLIC EN CADA BOTÓN EN SU ORDEN
1 BIOS ES UN PEQUEÑO PROGRAMA QUE SIRVE DE ENLACE ENTRE EL HARDWARE DE LA MÁQUINA Y EL SISTEMA OPERATIVO. 3 2 4 5 10 9 6 7 8

14 DA CLIC EN CADA BOTÓN EN SU ORDEN

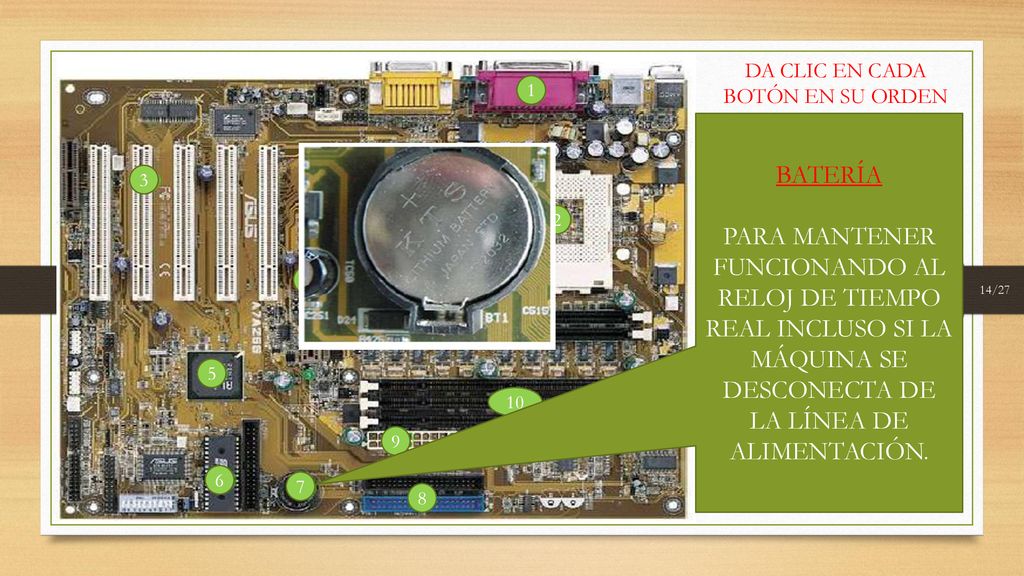

1 BATERÍA PARA MANTENER FUNCIONANDO AL RELOJ DE TIEMPO REAL INCLUSO SI LA MÁQUINA SE DESCONECTA DE LA LÍNEA DE ALIMENTACIÓN. 3 2 4 5 10 9 6 7 8

15 CONECTORES PARA UNIDADES DE DISCO

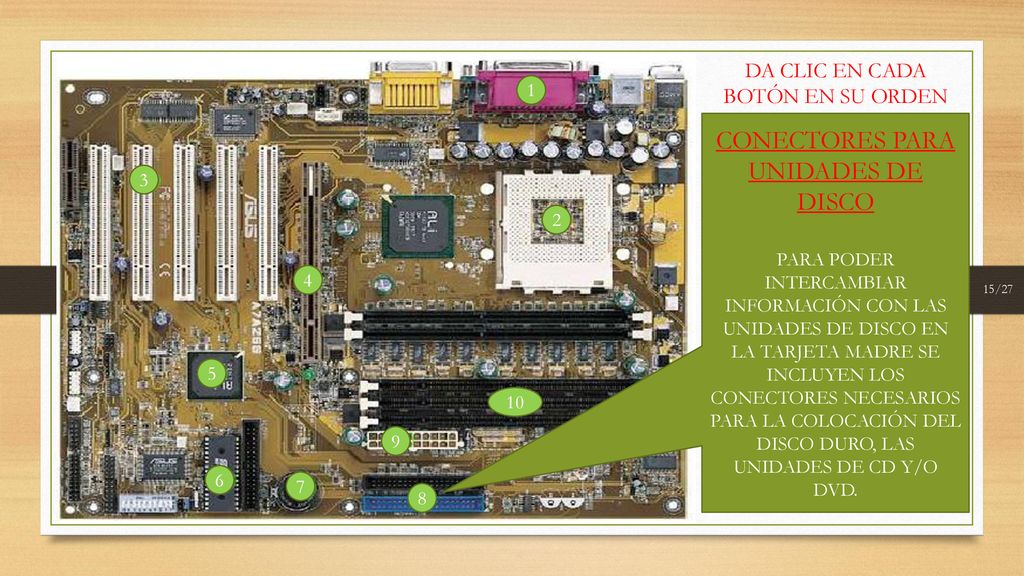

DA CLIC EN CADA BOTÓN EN SU ORDEN 1 CONECTORES PARA UNIDADES DE DISCO PARA PODER INTERCAMBIAR INFORMACIÓN CON LAS UNIDADES DE DISCO EN LA TARJETA MADRE SE INCLUYEN LOS CONECTORES NECESARIOS PARA LA COLOCACIÓN DEL DISCO DURO, LAS UNIDADES DE CD Y/O DVD. 3 2 4 5 10 9 6 7 8

16 CONECTOR DE FUENTE DE PODER

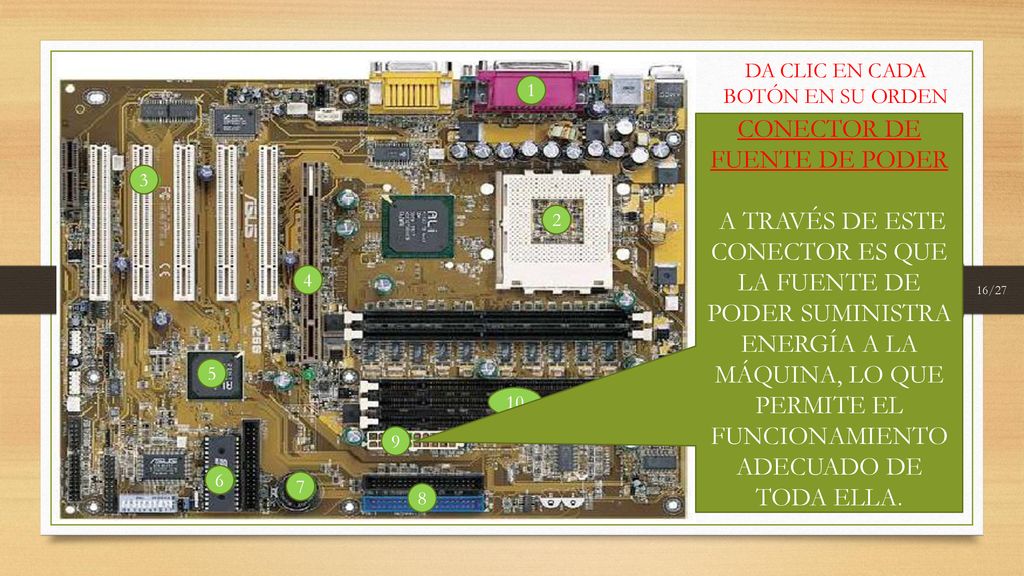

DA CLIC EN CADA BOTÓN EN SU ORDEN 1 CONECTOR DE FUENTE DE PODER A TRAVÉS DE ESTE CONECTOR ES QUE LA FUENTE DE PODER SUMINISTRA ENERGÍA A LA MÁQUINA, LO QUE PERMITE EL FUNCIONAMIENTO ADECUADO DE TODA ELLA. 3 2 4 5 10 9 6 7 8

17 ZÓCALO PARA MEMORIA RAM
DA CLIC EN CADA BOTÓN EN SU ORDEN 1 ZÓCALO PARA MEMORIA RAM EN ESTOS CONECTORES SE COLOCAN LOS MÓDULOS DE MEMORIA RAM. 3 2 4 5 10 9 6 7 8

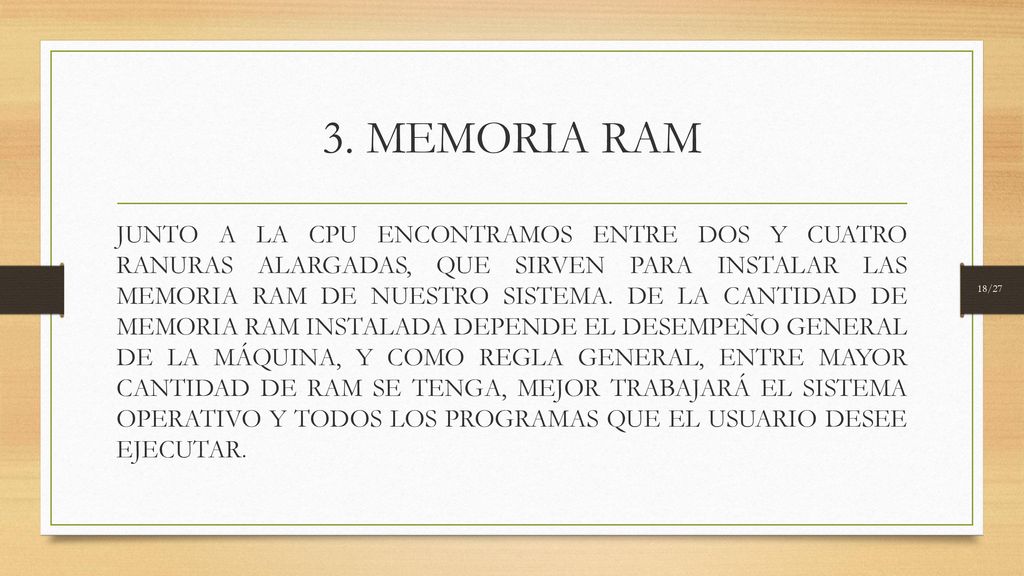

18 3. MEMORIA RAM JUNTO A LA CPU ENCONTRAMOS ENTRE DOS Y CUATRO RANURAS ALARGADAS, QUE SIRVEN PARA INSTALAR LAS MEMORIA RAM DE NUESTRO SISTEMA. DE LA CANTIDAD DE MEMORIA RAM INSTALADA DEPENDE EL DESEMPEÑO GENERAL DE LA MÁQUINA, Y COMO REGLA GENERAL, ENTRE MAYOR CANTIDAD DE RAM SE TENGA, MEJOR TRABAJARÁ EL SISTEMA OPERATIVO Y TODOS LOS PROGRAMAS QUE EL USUARIO DESEE EJECUTAR.

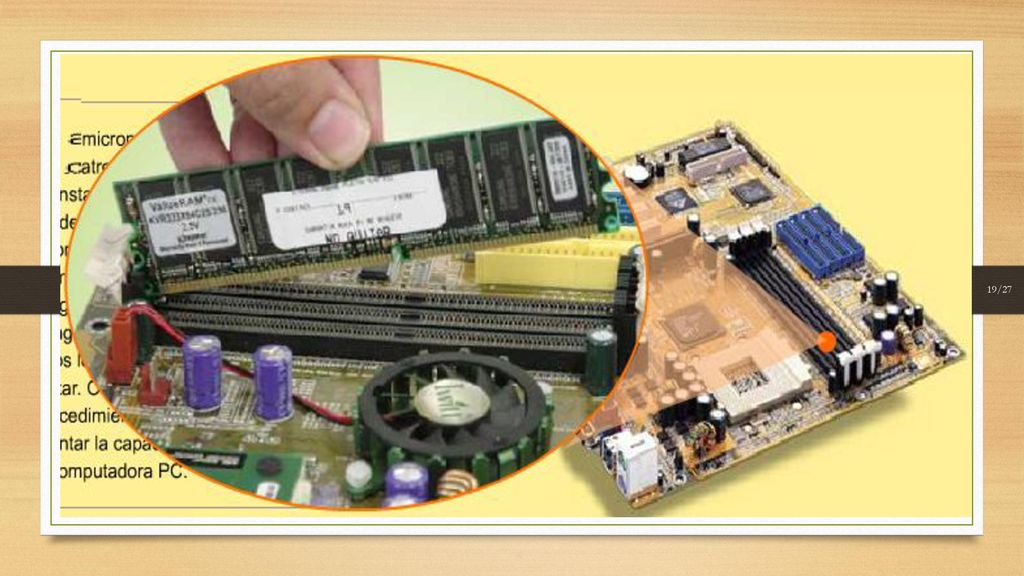

19

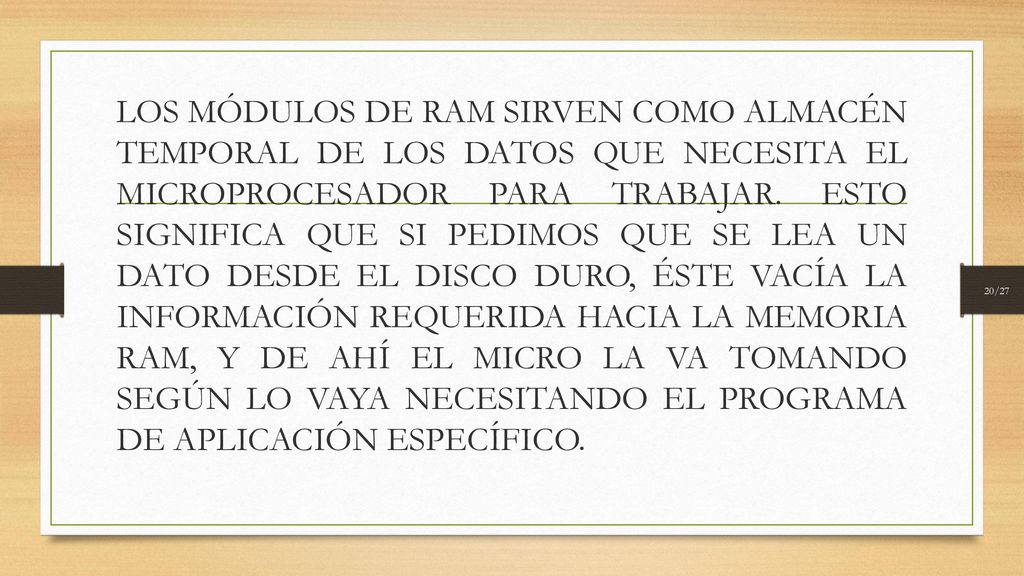

20 LOS MÓDULOS DE RAM SIRVEN COMO ALMACÉN TEMPORAL DE LOS DATOS QUE NECESITA EL MICROPROCESADOR PARA TRABAJAR. ESTO SIGNIFICA QUE SI PEDIMOS QUE SE LEA UN DATO DESDE EL DISCO DURO, ÉSTE VACÍA LA INFORMACIÓN REQUERIDA HACIA LA MEMORIA RAM, Y DE AHÍ EL MICRO LA VA TOMANDO SEGÚN LO VAYA NECESITANDO EL PROGRAMA DE APLICACIÓN ESPECÍFICO.

21 TIPOS DE MEMORIA RAM SDRAM:

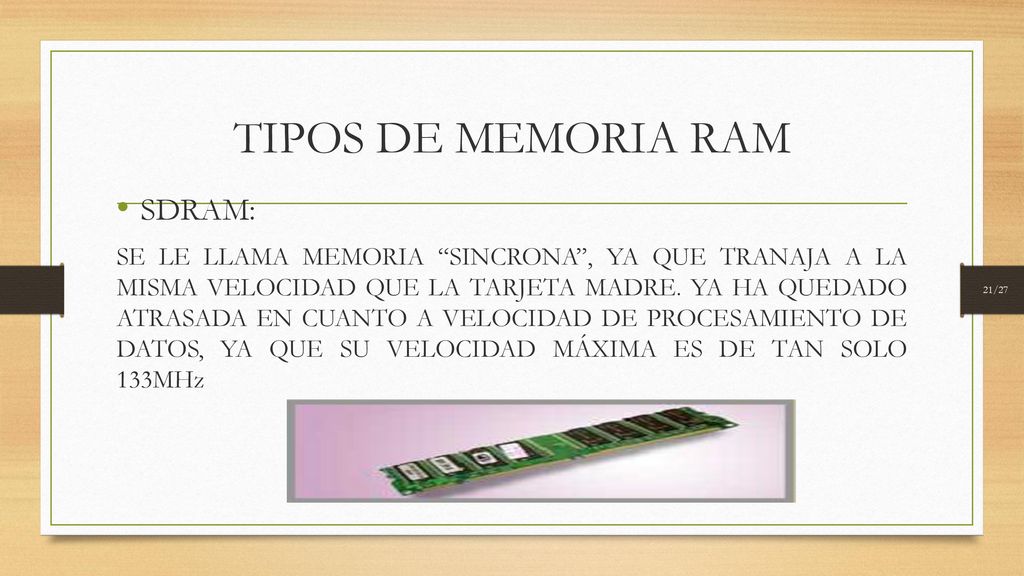

SE LE LLAMA MEMORIA “SINCRONA”, YA QUE TRANAJA A LA MISMA VELOCIDAD QUE LA TARJETA MADRE. YA HA QUEDADO ATRASADA EN CUANTO A VELOCIDAD DE PROCESAMIENTO DE DATOS, YA QUE SU VELOCIDAD MÁXIMA ES DE TAN SOLO 133MHz

22 TIPOS DE MEMORIA RAM RDRAM:

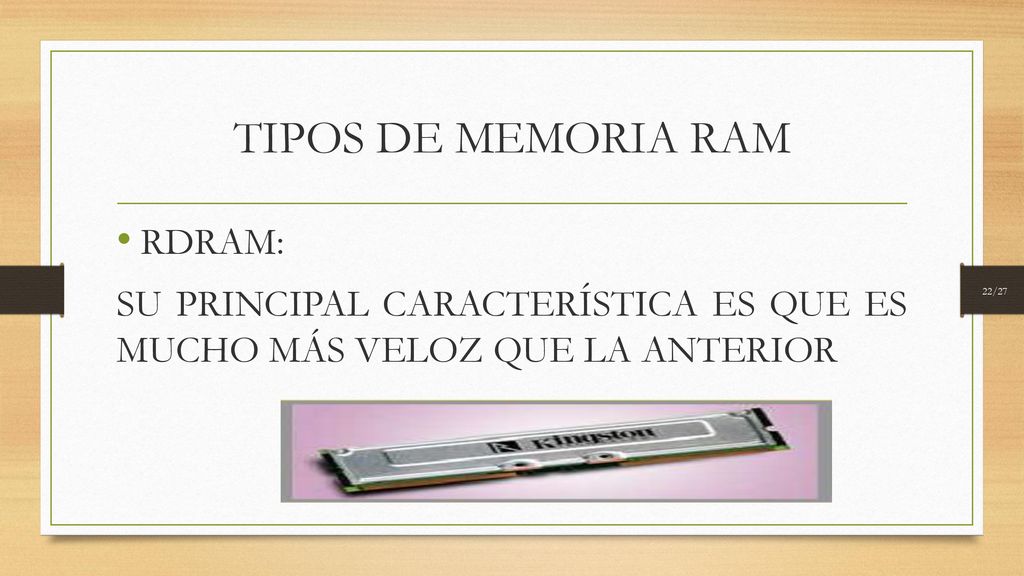

SU PRINCIPAL CARACTERÍSTICA ES QUE ES MUCHO MÁS VELOZ QUE LA ANTERIOR

23 TIPOS DE MEMORIA RAM DDR-DRAM:
ESTOS CIRCUITOS ALCANZAN VELOCIDADES DE TRANSFERENCIA QUE VAN DESDE 266 MHz HASTA 800 MHz. ES MÁS ECONÓMICA

24 4. TARJETA DE VIDEO DENTRO DE LOS DPI PODEMOS CONTAR A LA TARJETA DE VIDEO, YA QUE LAS TARJETAS MODERNAS DE ESTE TIPO INCLUYEN PODEROSOS CIRCUITOS DE PROCESO DE IMAGEN, Y POR TANTO DESCARGAN DE TRABAJO A LA CPU, QUE ENTONCES PUEDE CONCENTRARSE EN OTRAS TAREAS MÁS IMPORTANTES QUE SIMPLEMENTE MANEJAR EL DESPLIEGUE EN LA PANTALLA

25 PUERTOS DE LA TARJETA DE VDEO

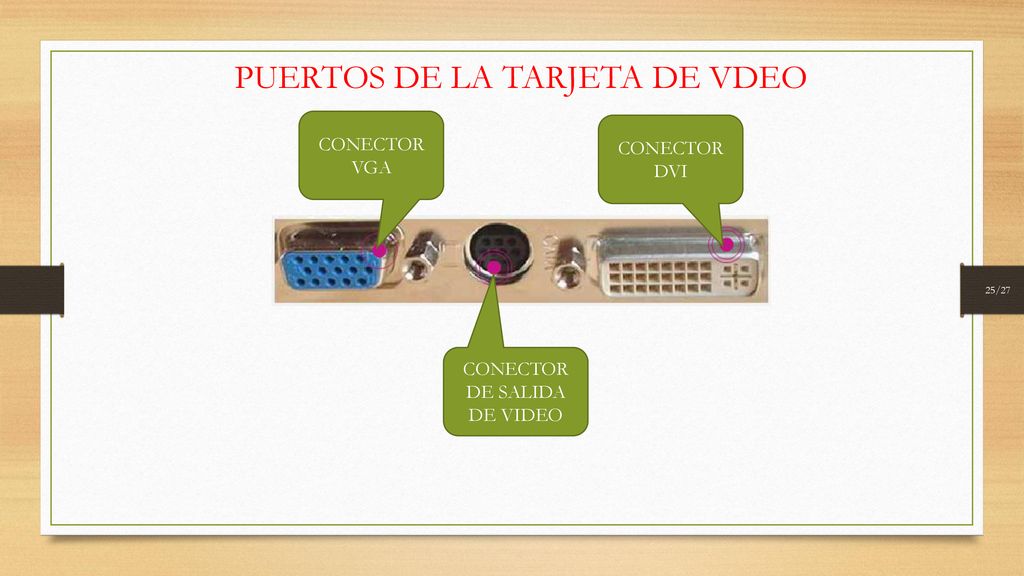

CONECTOR VGA CONECTOR DVI CONECTOR DE SALIDA DE VIDEO

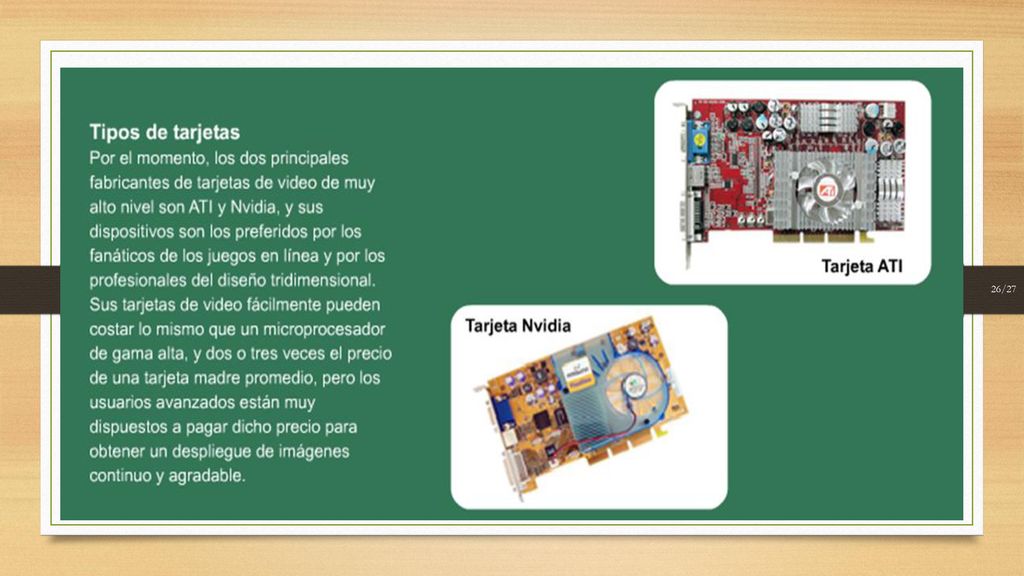

26

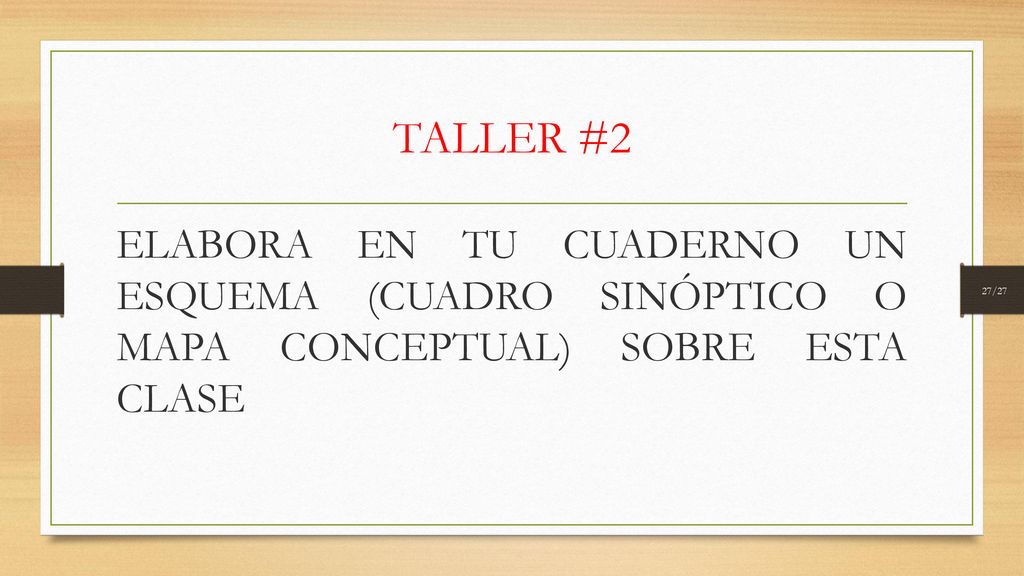

27 TALLER #2 ELABORA EN TU CUADERNO UN ESQUEMA (CUADRO SINÓPTICO O MAPA CONCEPTUAL) SOBRE ESTA CLASE
