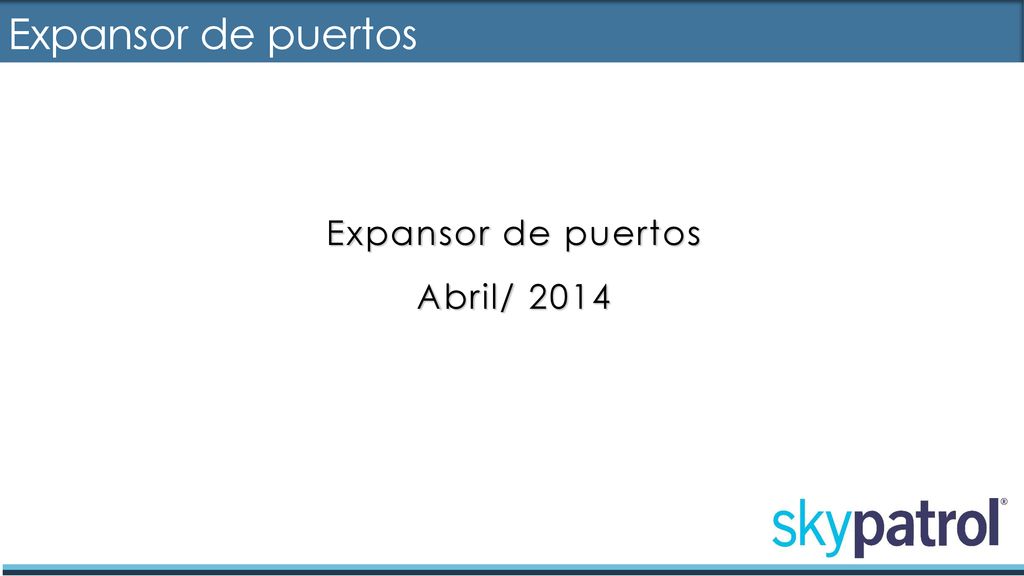

1 Expansor de puertos Expansor de puertos Abril/ 2014

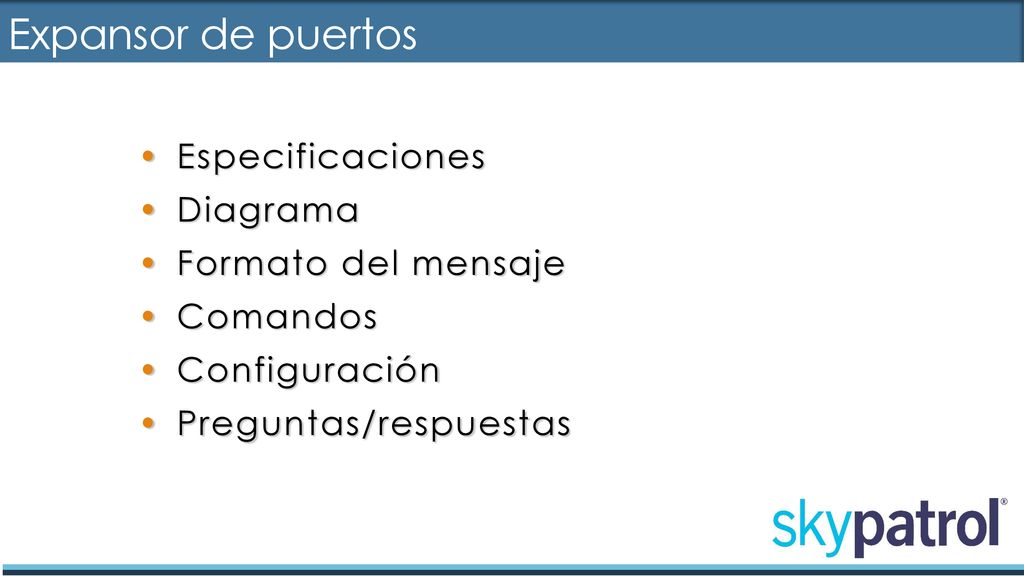

2 Expansor de puertos Especificaciones Diagrama Formato del mensaje
Comandos Configuración Preguntas/respuestas

3 Especificaciones Voltaje: 8 a 32 VDC Consumo de corriente: 15 mA
Puertos Seriales: 2 Parámetros de comunicación: 9600,8,n,1 Entradas digitales: 6 Salidas digitales: 2 (Open colector 400 mA) Tamaño: 1.96” x 1.95” x 0.8” RS-232 y señales de E/S disponible

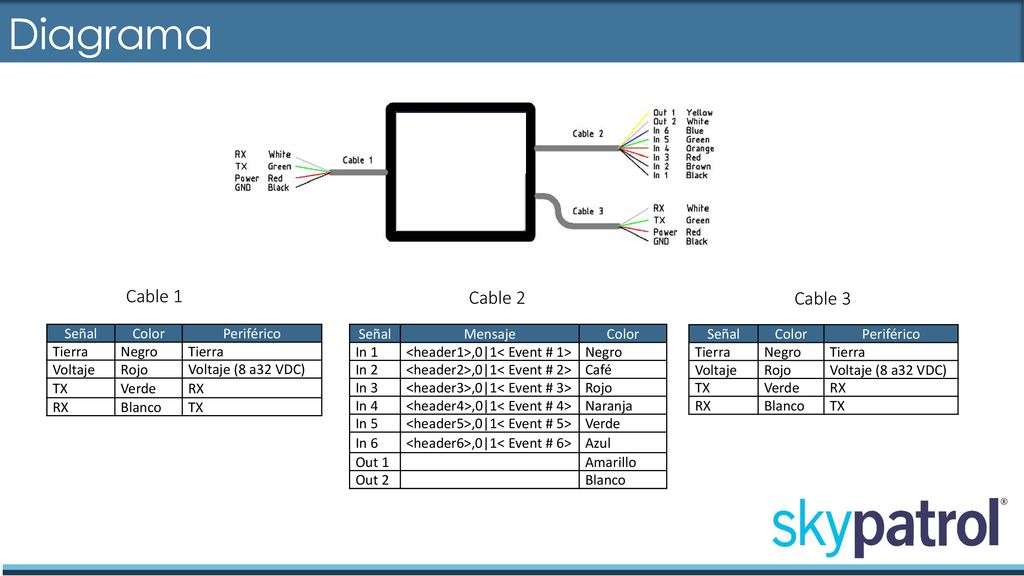

4 Diagrama Cable 1 Cable 2 Cable 3 Señal Color Periférico Tierra Negro
Voltaje Rojo Voltaje (8 a32 VDC) TX Verde RX Blanco Señal Mensaje Color In 1 <header1>,0|1< Event # 1> Negro In 2 <header2>,0|1< Event # 2> Café In 3 <header3>,0|1< Event # 3> Rojo In 4 <header4>,0|1< Event # 4> Naranja In 5 <header5>,0|1< Event # 5> Verde In 6 <header6>,0|1< Event # 6> Azul Out 1 Amarillo Out 2 Blanco Señal Color Periférico Tierra Negro Voltaje Rojo Voltaje (8 a32 VDC) TX Verde RX Blanco

5 Formato del Mensaje Cuando una entrada se activa o desactiva tiene el siguiente formato: TT8750+: <header><ev>,status TT8750: <header>status, <ev> <header> Texto definido como cabecera (AT$TTTRGEV=) e3v Numero de envto. Status Estado de la entrada - 0=inactivo (V+ o desconectado) 1=activo (Tierra)

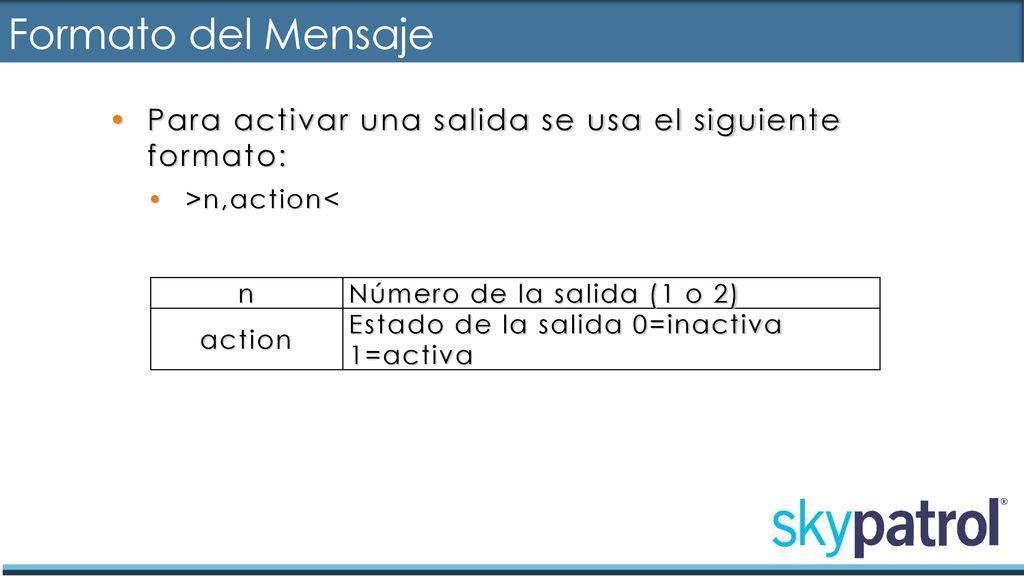

6 Formato del Mensaje Para activar una salida se usa el siguiente formato: >n,action< n Número de la salida (1 o 2) action Estado de la salida 0=inactiva 1=activa

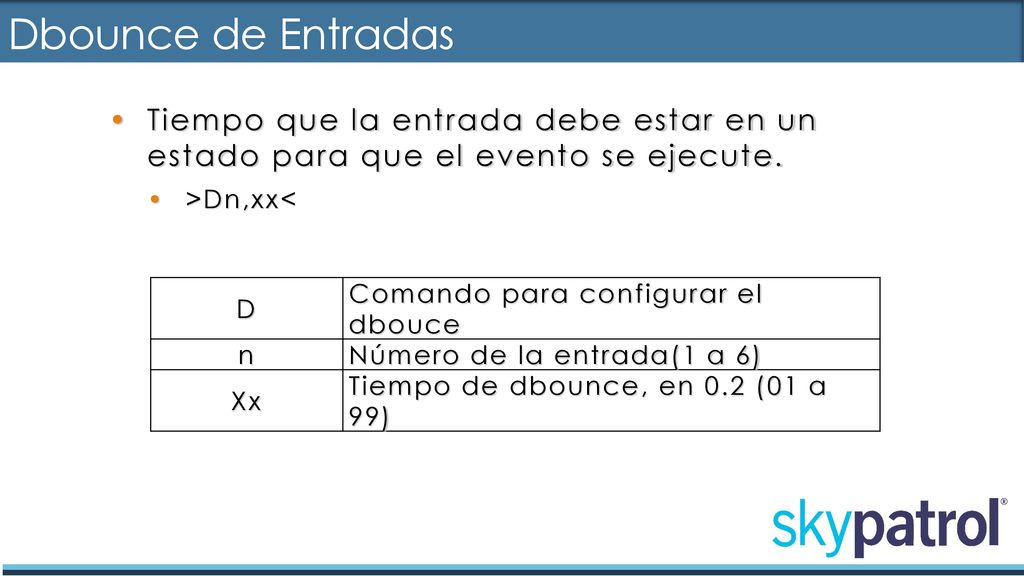

7 Dbounce de Entradas Tiempo que la entrada debe estar en un estado para que el evento se ejecute. >Dn,xx< D Comando para configurar el dbouce n Número de la entrada(1 a 6) Xx Tiempo de dbounce, en 0.2 (01 a 99)

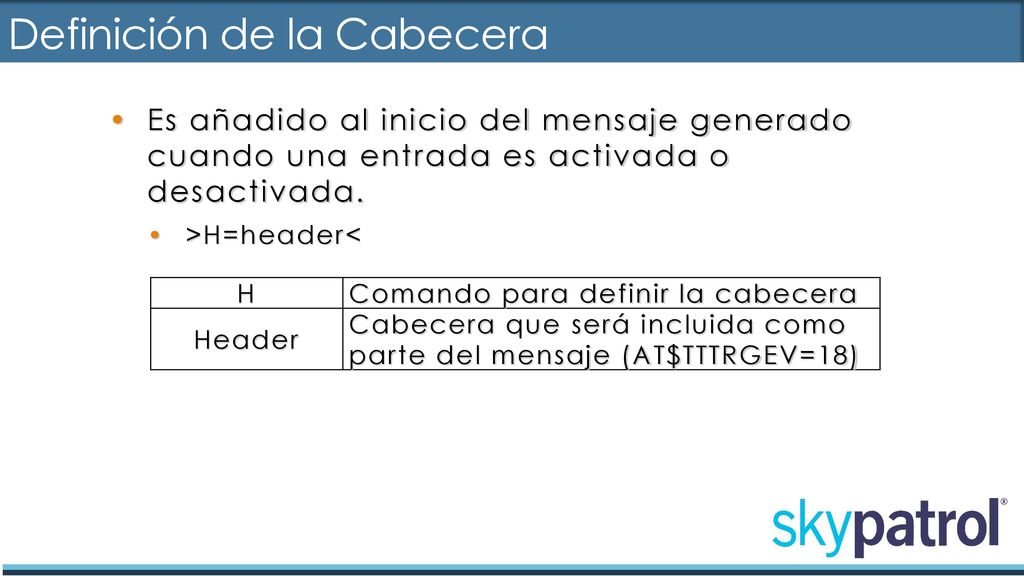

8 Definición de la Cabecera
Es añadido al inicio del mensaje generado cuando una entrada es activada o desactivada. >H=header< H Comando para definir la cabecera Header Cabecera que será incluida como parte del mensaje (AT$TTTRGEV=18)

9 Definición de los eventos

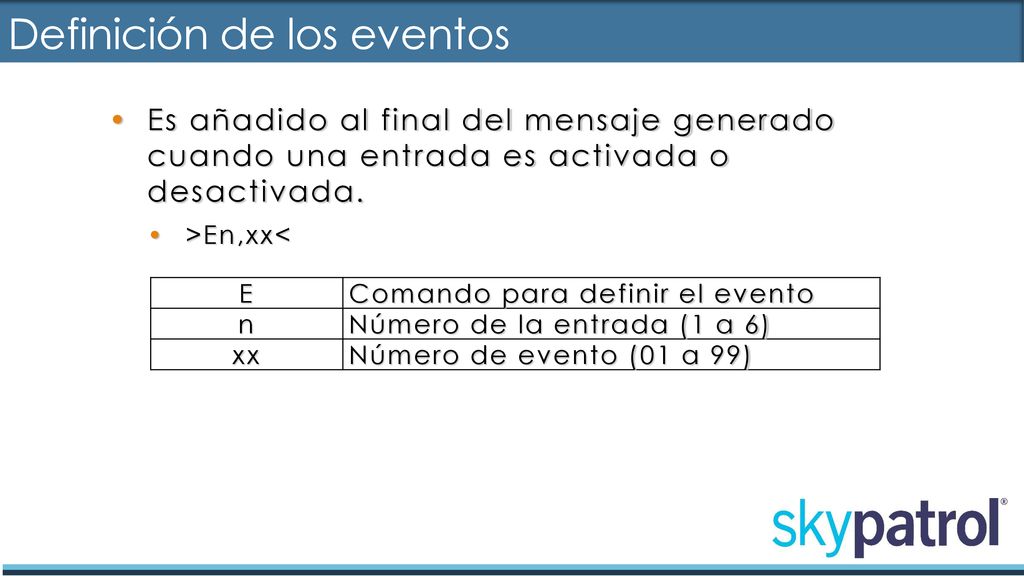

Es añadido al final del mensaje generado cuando una entrada es activada o desactivada. >En,xx< E Comando para definir el evento n Número de la entrada (1 a 6) xx Número de evento (01 a 99)

10 Tipo de dispositivo Define el tipo de dispositivo. >Px<
Comando para definir el tipo de dispositivo x 0: TT8750+ 1: TT8750

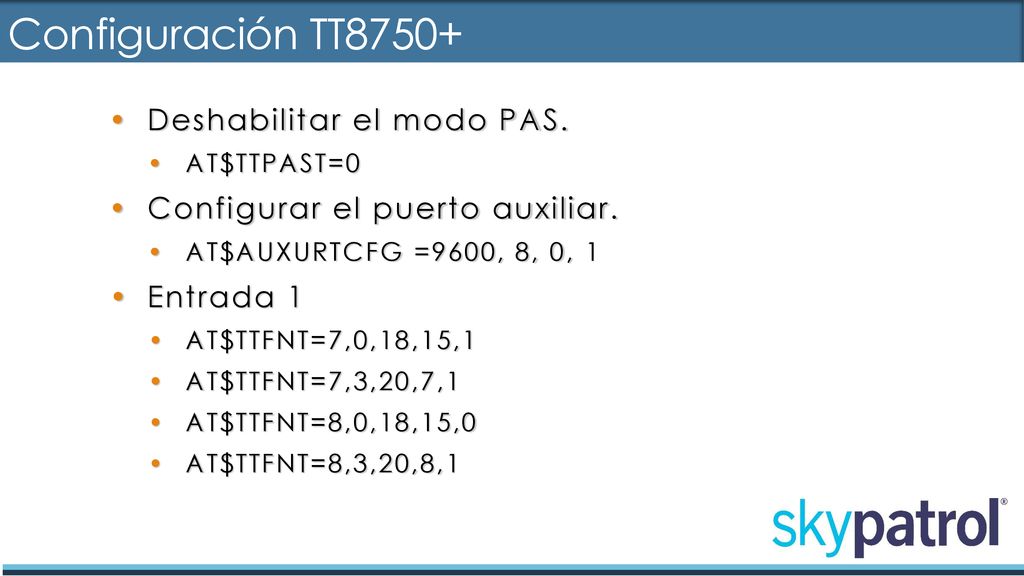

11 Configuración TT8750+ Deshabilitar el modo PAS.
AT$TTPAST=0 Configurar el puerto auxiliar. AT$AUXURTCFG =9600, 8, 0, 1 Entrada 1 AT$TTFNT=7,0,18,15,1 AT$TTFNT=7,3,20,7,1 AT$TTFNT=8,0,18,15,0 AT$TTFNT=8,3,20,8,1

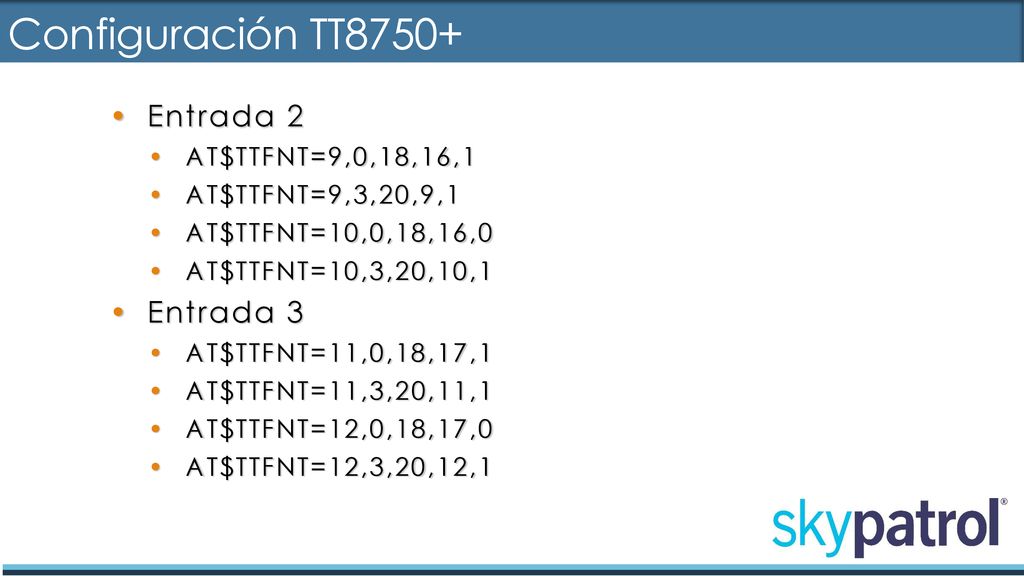

12 Configuración TT8750+ Entrada 2 Entrada 3 AT$TTFNT=9,0,18,16,1

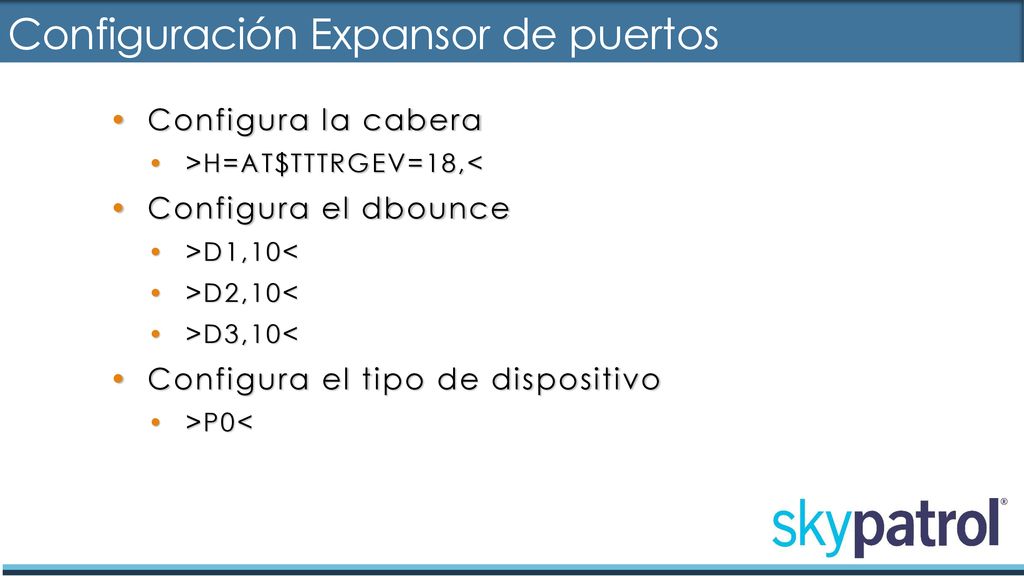

13 Configuración Expansor de puertos
Configura la cabera >H=AT$TTTRGEV=18,< Configura el dbounce >D1,10< >D2,10< >D3,10< Configura el tipo de dispositivo >P0<

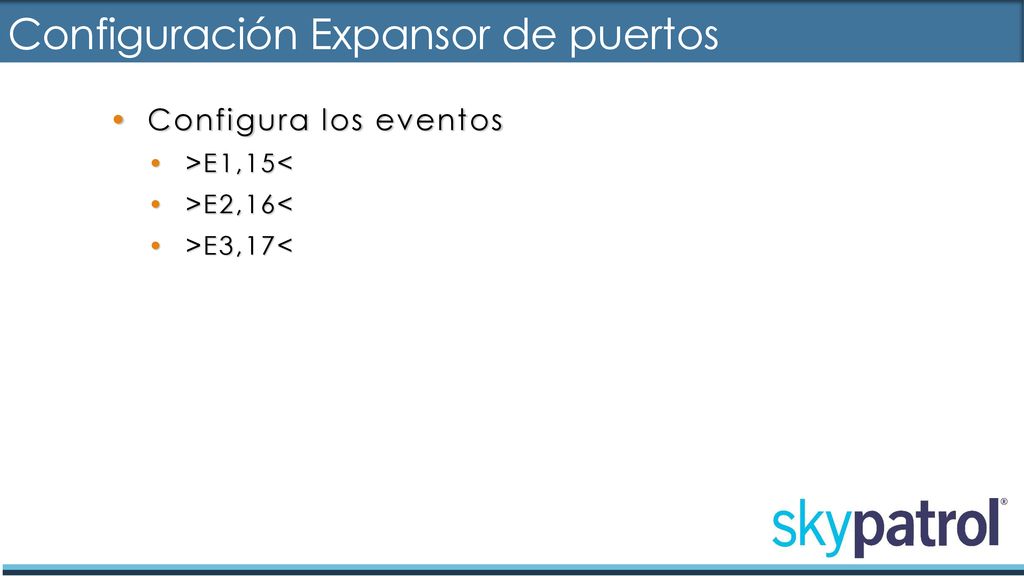

14 Configuración Expansor de puertos
Configura los eventos >E1,15< >E2,16< >E3,17<

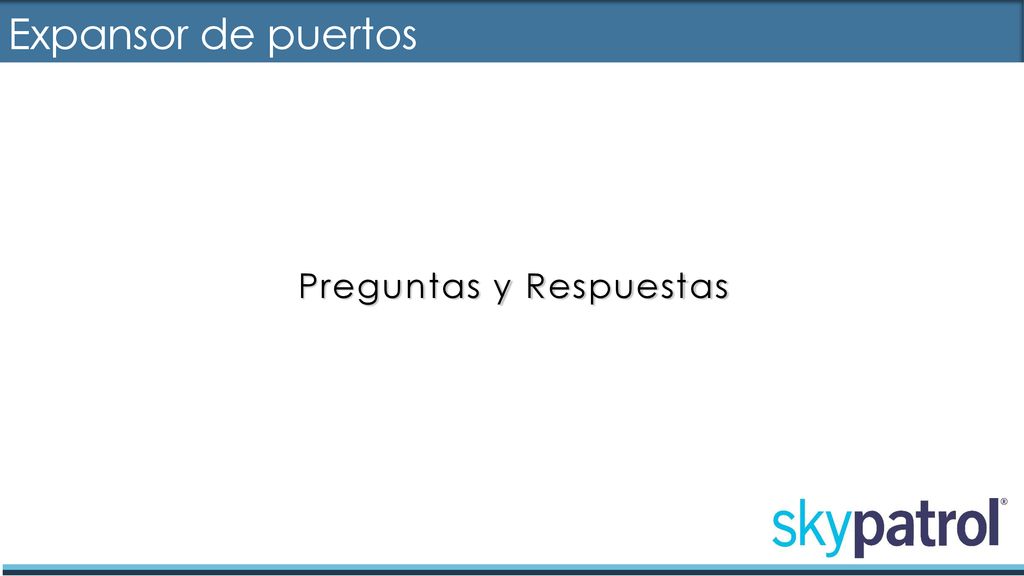

15 Preguntas y Respuestas
Expansor de puertos Preguntas y Respuestas
