1 CONSEJO DEPARTAMENTAL CUSCO « Al servicio del ingeniero y la sociedad»
COLEGIO DE INGENIEROS DEL PERÚ CONSEJO DEPARTAMENTAL CUSCO « Al servicio del ingeniero y la sociedad»

2 «Unidos para servir con principios y valores»
PRESENTA… «Unidos para servir con principios y valores»

3 NOVIEMBRE 16, 17 y 18

4 APLICACIÓN DEL ESCÁNER LASER DE LARGO ALCANCE LIDAR-3D
PARA ESTUDIAR LA EVOLUCIÓN DE GLACIAR QUISOQUIPINA EN LA CORDILLERA VILCANOTA, CUSCO – PERÚ N. Montoya1, N. Macedo1, O. Sanchez 2, C. Huggel 3, C. Giraldez3 , S. Schauwecker3,4 F. Drenkhan3,5, H. Frey3, E. Molina1, S. Arias6, M. Rado1, F Sikos1 1Universidad Nacional de San Antonio Abad del Cusco, Peru, 2Laboratorio of Glaciologia y Geofisica del Ambiente, Universidad Joseph Fourier, Grenoble, Francia 3Universidad de Zurich, Suiza, 4Meteodat GmbH, 5Pontificia Universidad Católica del Peru, 6Servicio Nacional de Meteorología e hidrología

5 1. Introducción 2. Area de estudio 3. Métodos 4. Conclusiones Desafíos
CONTENIDO: 1. Introducción 2. Area de estudio 3. Métodos 4. Conclusiones Desafíos

6 Introducción

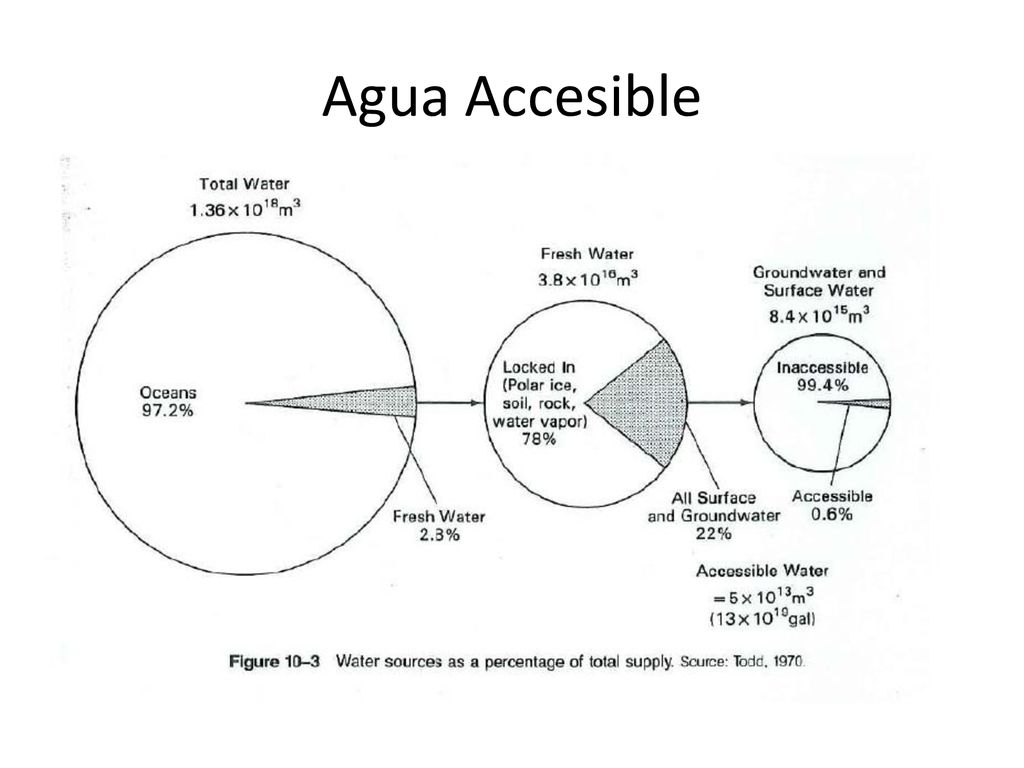

7 Agua Accesible

8

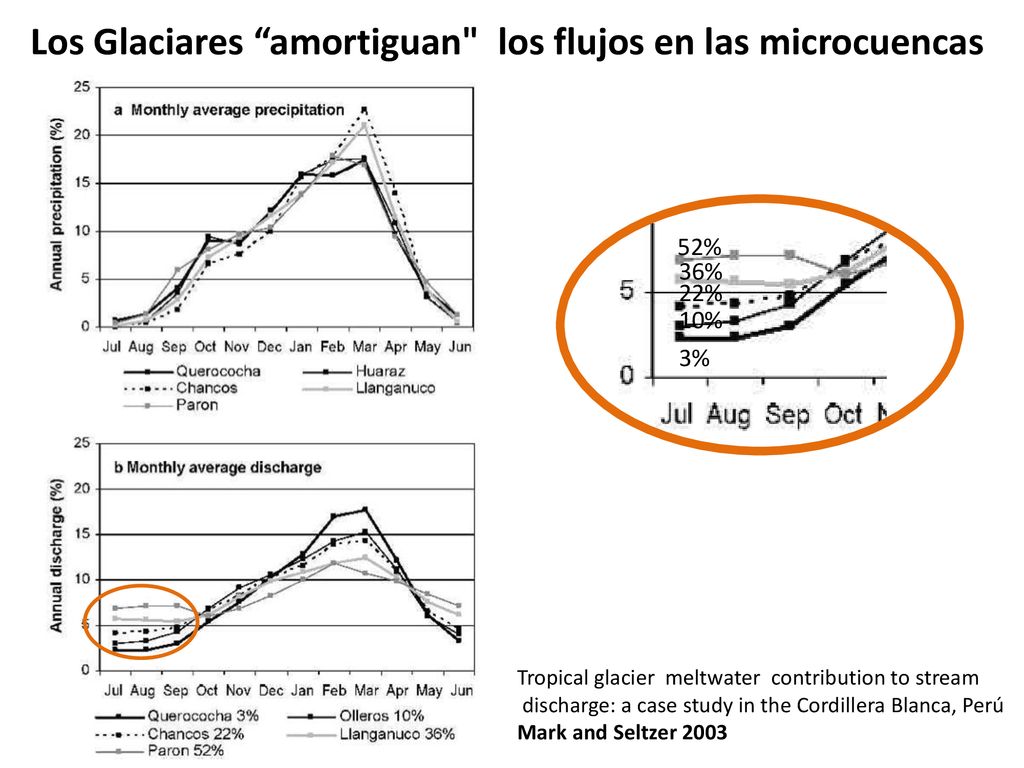

9 Los Glaciares “amortiguan" los flujos en las microcuencas
52% 36% 22% 3% 10% Tropical glacier meltwater contribution to stream discharge: a case study in the Cordillera Blanca, Perú Mark and Seltzer 2003

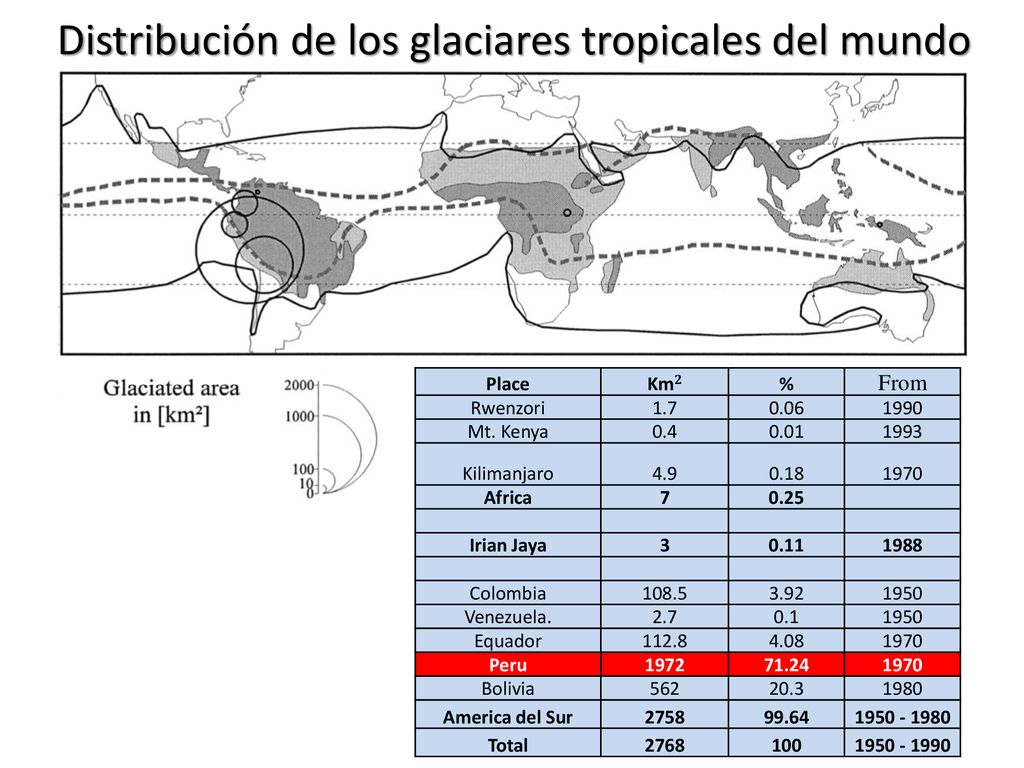

10 Distribución de los glaciares tropicales del mundo
Place Km2 % From Rwenzori 1.7 0.06 1990 Mt. Kenya 0.4 0.01 1993 Kilimanjaro 4.9 0.18 1970 Africa 7 0.25 Irian Jaya 3 0.11 1988 Colombia 108.5 3.92 1950 Venezuela. 2.7 0.1 Equador 112.8 4.08 Peru 1972 71.24 Bolivia 562 20.3 1980 America del Sur 2758 99.64 Total 2768 100

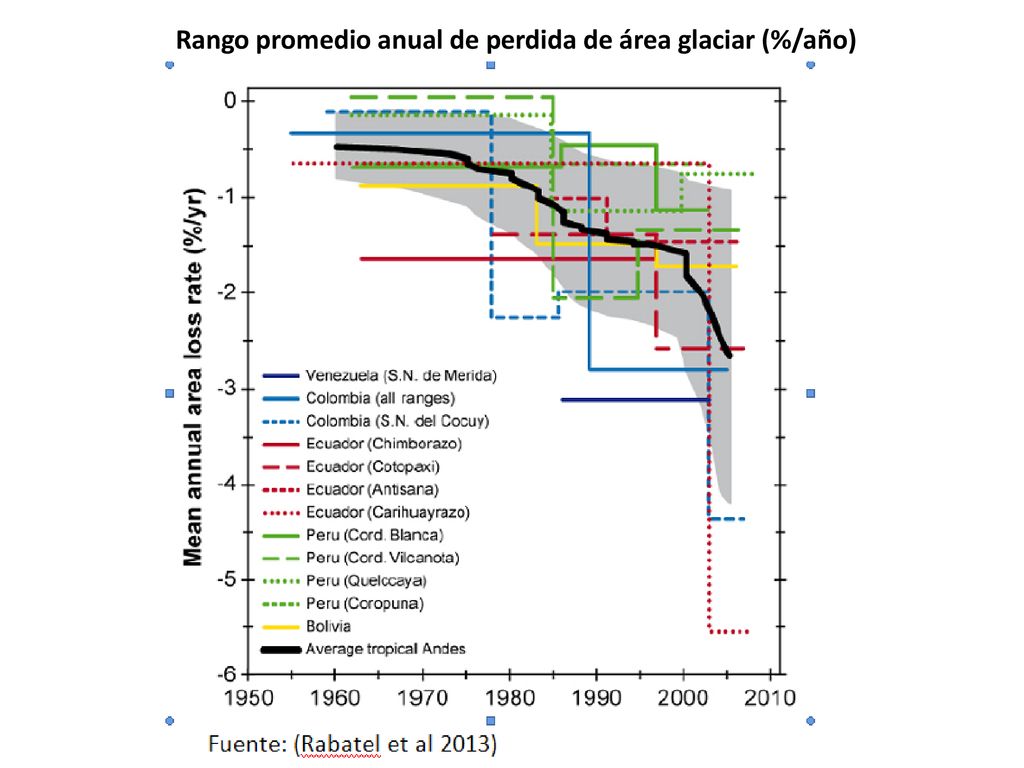

11 Rango promedio anual de perdida de área glaciar (%/año)

12 Cordillera Blanca, Peru
Cordillera del Vilcanota Cordillera Blanca, Peru

13 Collyorritti, Peru Lonnie Thonpsom 1935 OHIO - USA
Photo by: Martin Chambi 2006

14 Lonnie Thonpsom OHIO - USA

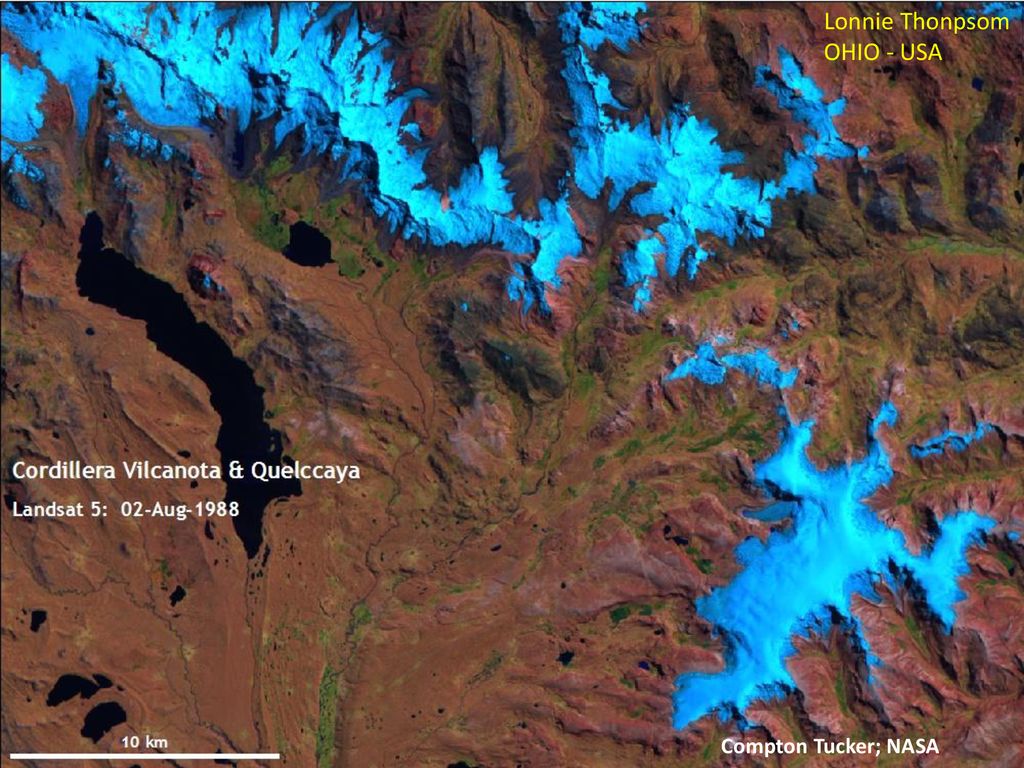

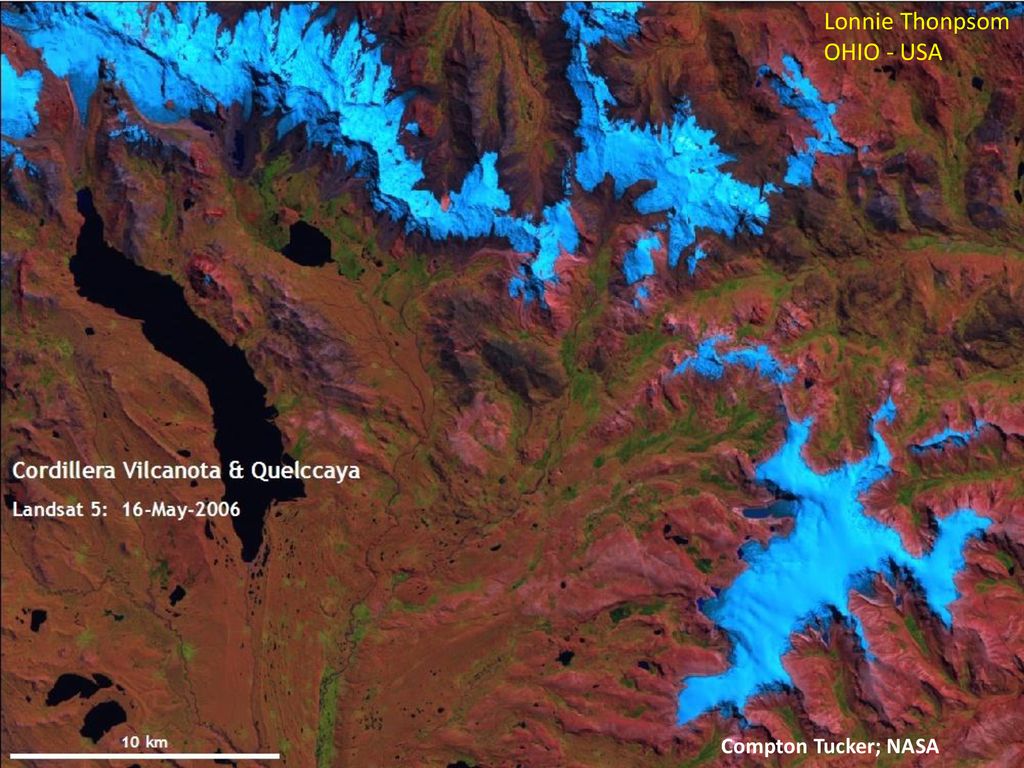

15 Lonnie Thonpsom OHIO - USA Compton Tucker; NASA

16 Lonnie Thonpsom OHIO - USA Compton Tucker; NASA

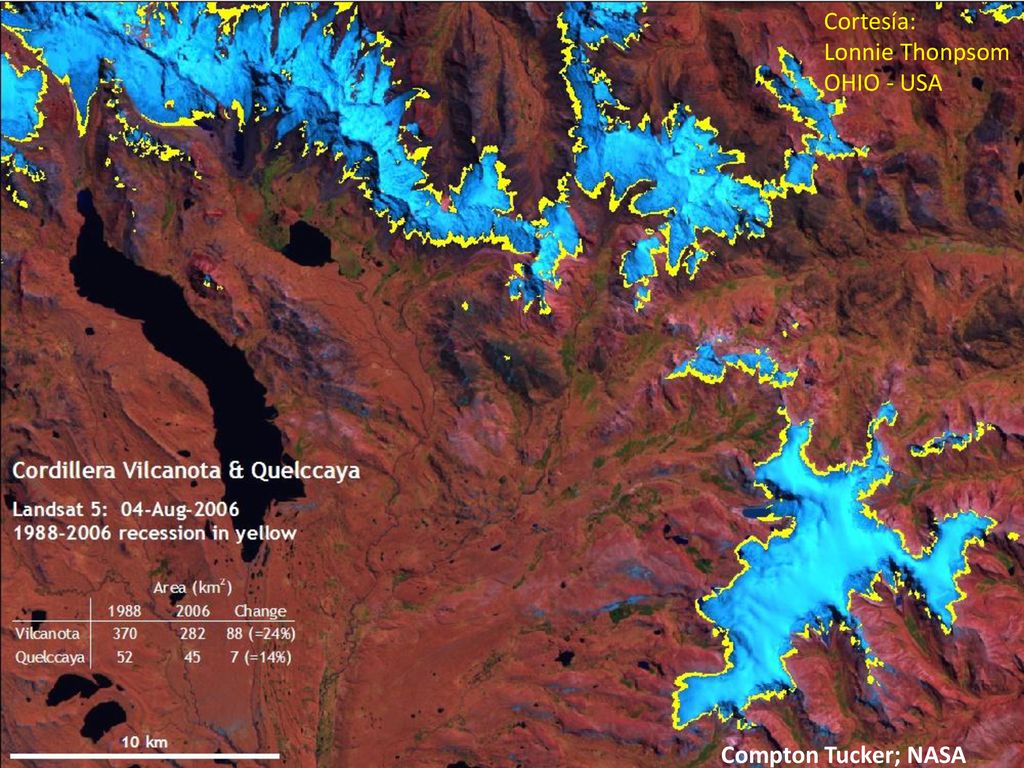

17 Cortesía: Lonnie Thonpsom OHIO - USA Compton Tucker; NASA

18 Cordillera del Vilcanota
La Cordillera del Vilcanota contiene cerca de 25% de todos los glaciares del Peru y da origen al Rio Vilcanota – Urubamba constituyendo un importante recurso regional y nacional. Entre el 1988 y 2010, el área del glaciar se redujo de 360 km2 a 270 km2 con un rango de retroceso anual de 4 km2 (Hanshaw and Bookhagen, 2014) Un volumen total de pérdida de 40 a 45 % fue estimado para el periodo entre 1962 a (Salzmann et al. 2013) Datos de balance de masa glaciar no eran disponible hasta ahora pero... En el 2010 las primeras mediciones fueron hechas en el marco de la cooperación que existe entre Suiza y Perú – PACC PERU. Desde el 2013, 3 años de programa de monitoreo se inició a través de un grupo de investigadores de la UNSAAC con el apoyo de muchas instituciones. Proyecto de investigación “Balance de Masa Glaciar de la cordillera del Vilcanota” Proyecto de investigación “Recursos Hidricos Glaciares e indicadores climaticos en la nacieente del Rio Vilcanota” Relaciones con otras universidades vinculadas al estudio de los glaciares. (UZH, PUCP, ASU, MAINE).

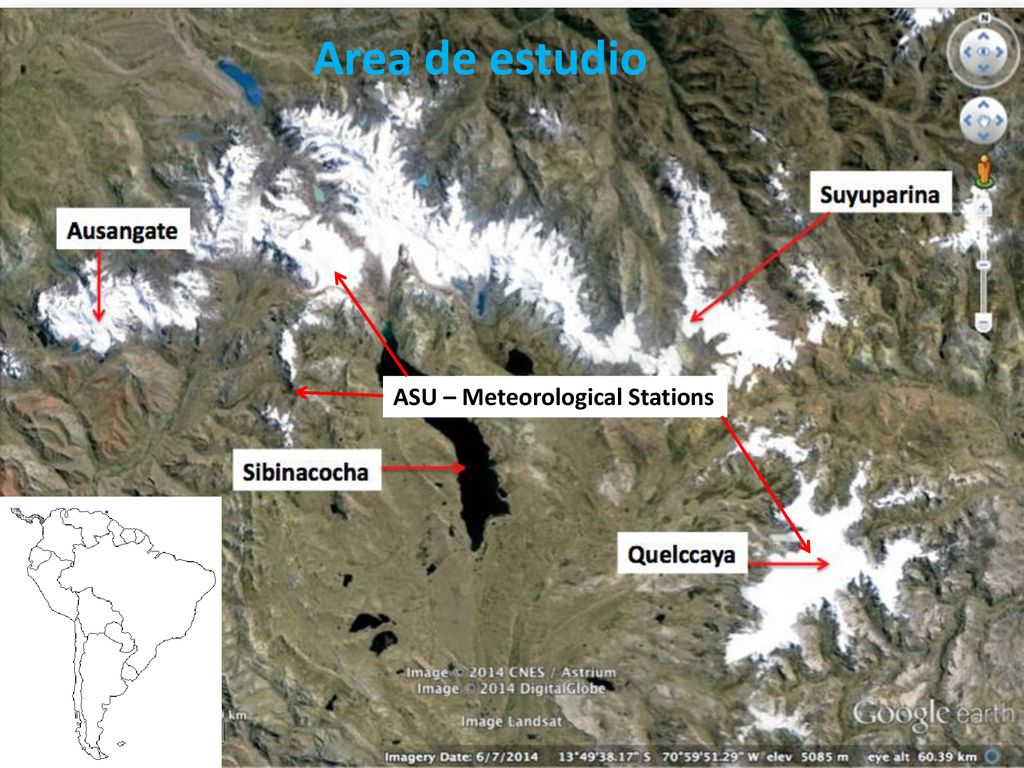

19 Area de estudio ASU – Meteorological Stations

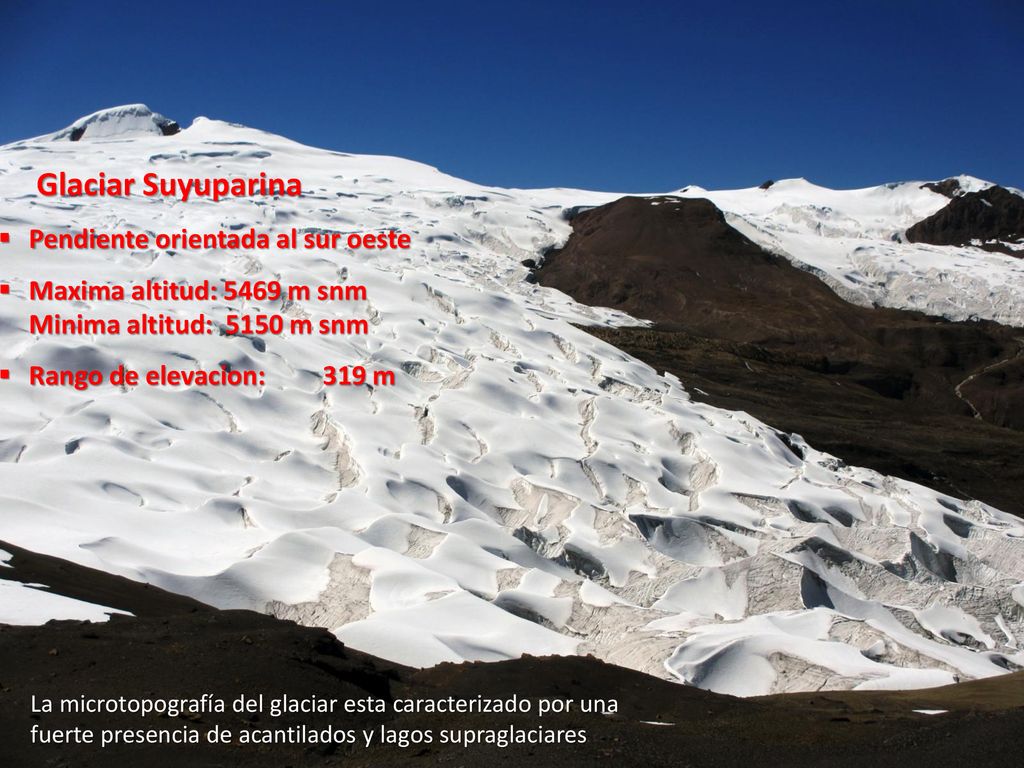

20 Glaciar Suyuparina Pendiente orientada al sur oeste
Maxima altitud: 5469 m snm Minima altitud: m snm Rango de elevacion: m La microtopografía del glaciar esta caracterizado por una fuerte presencia de acantilados y lagos supraglaciares

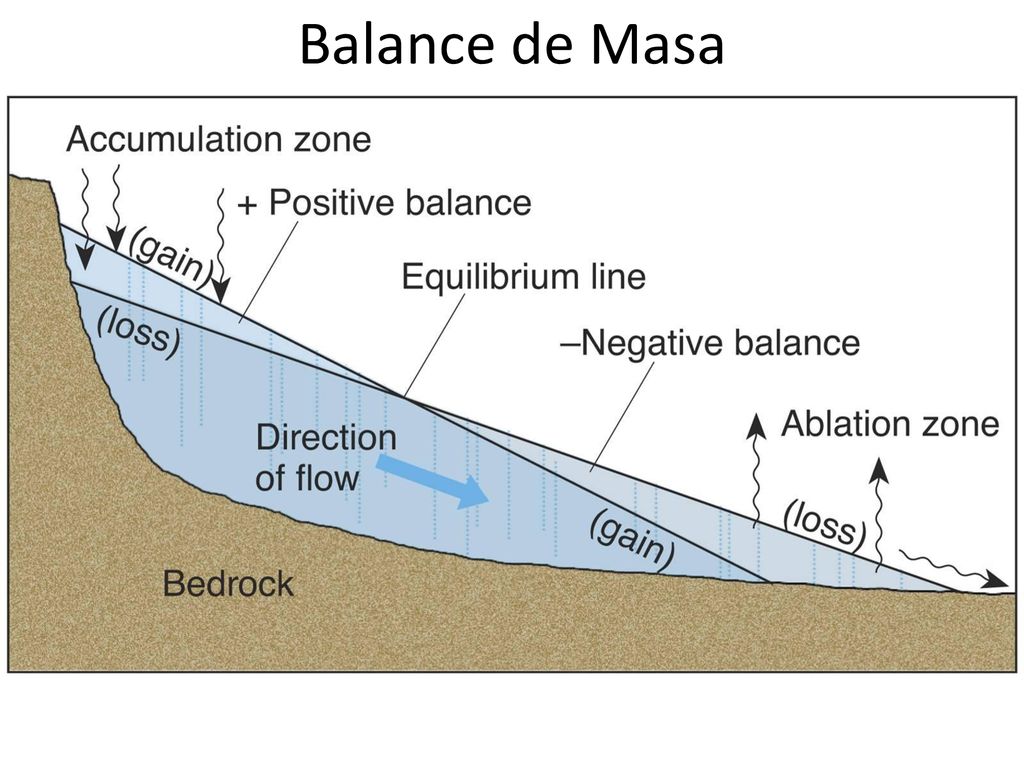

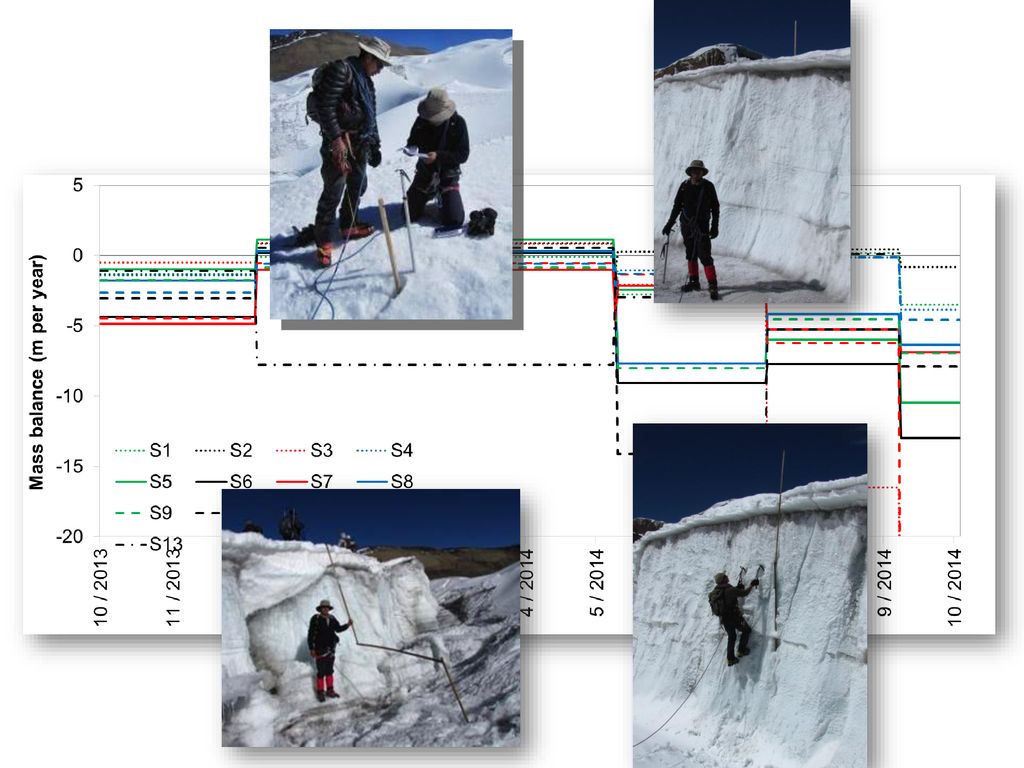

21 Balance de Masa

22

23 GLACIAR QUISOQUIPINA

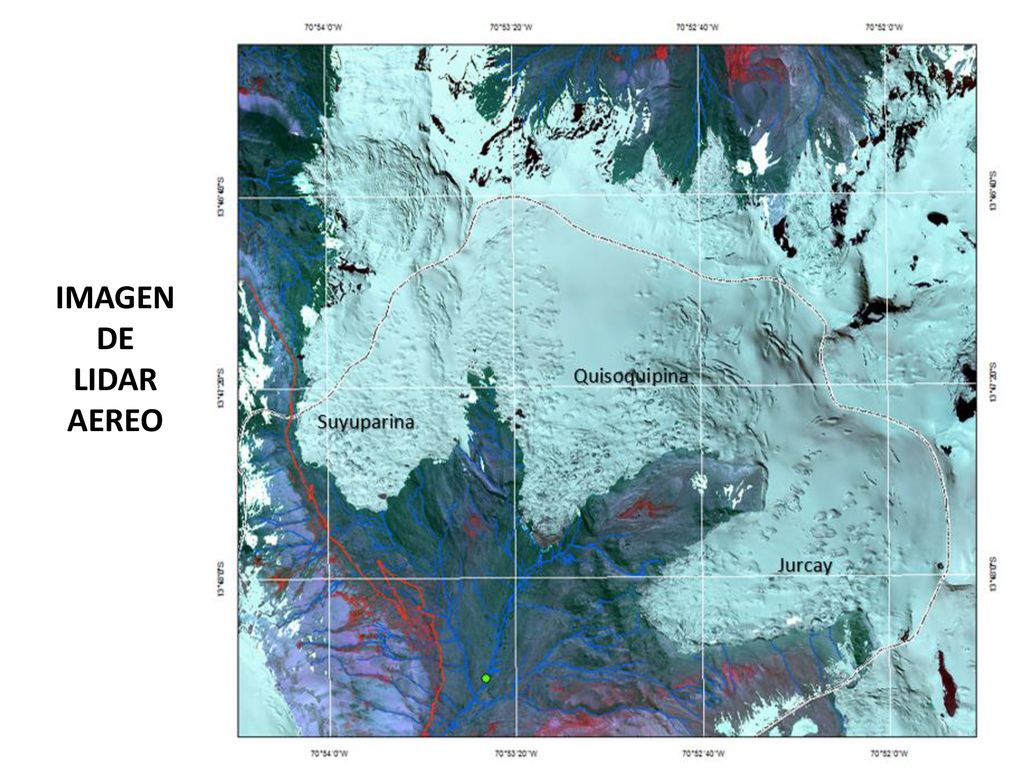

24 IMAGEN DE LIDAR AEREO

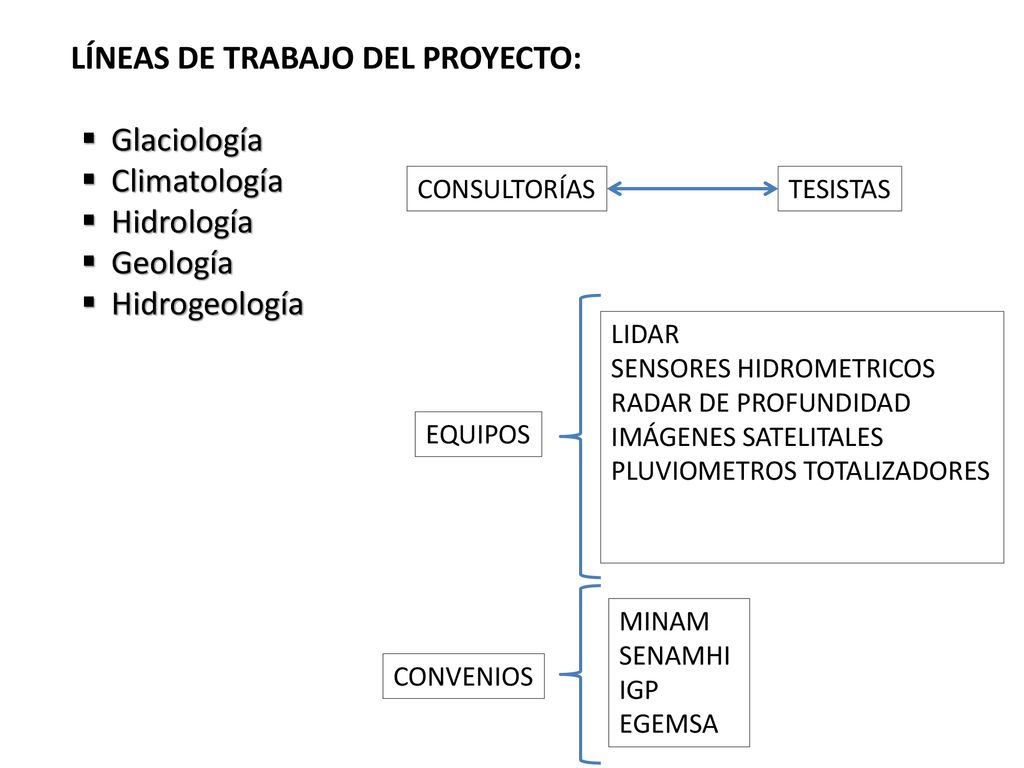

25 LÍNEAS DE TRABAJO DEL PROYECTO: Glaciología Climatología Hidrología
Geología Hidrogeología CONSULTORÍAS TESISTAS LIDAR SENSORES HIDROMETRICOS RADAR DE PROFUNDIDAD IMÁGENES SATELITALES PLUVIOMETROS TOTALIZADORES EQUIPOS MINAM SENAMHI IGP EGEMSA CONVENIOS

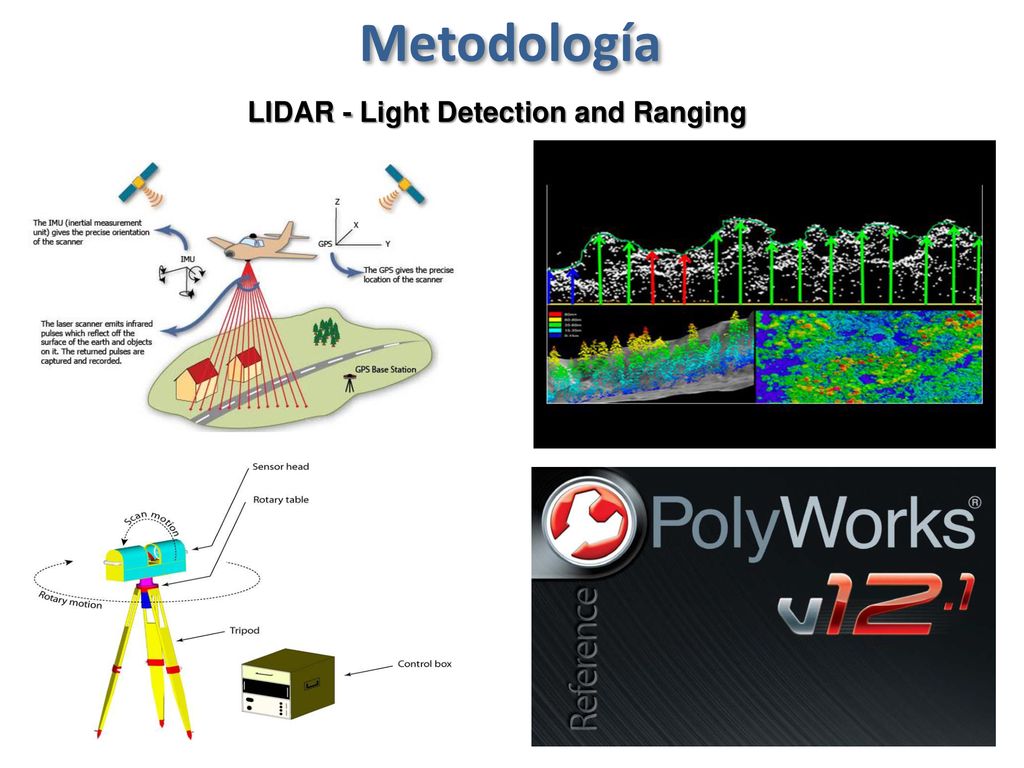

26 Metodología LIDAR - Light Detection and Ranging

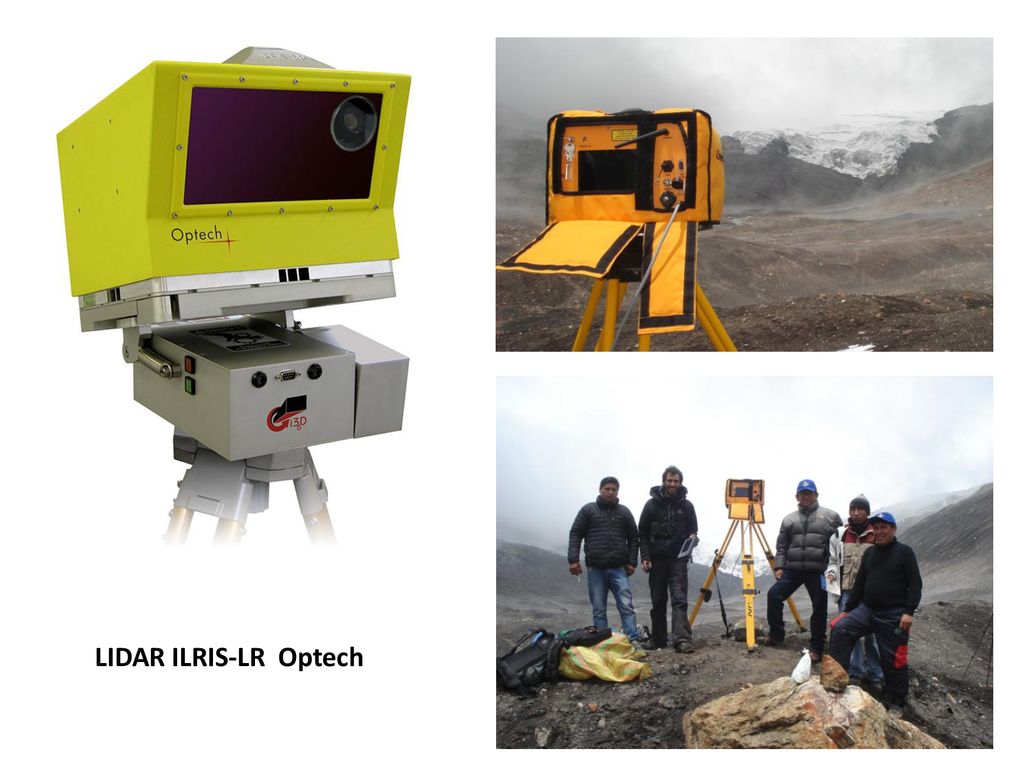

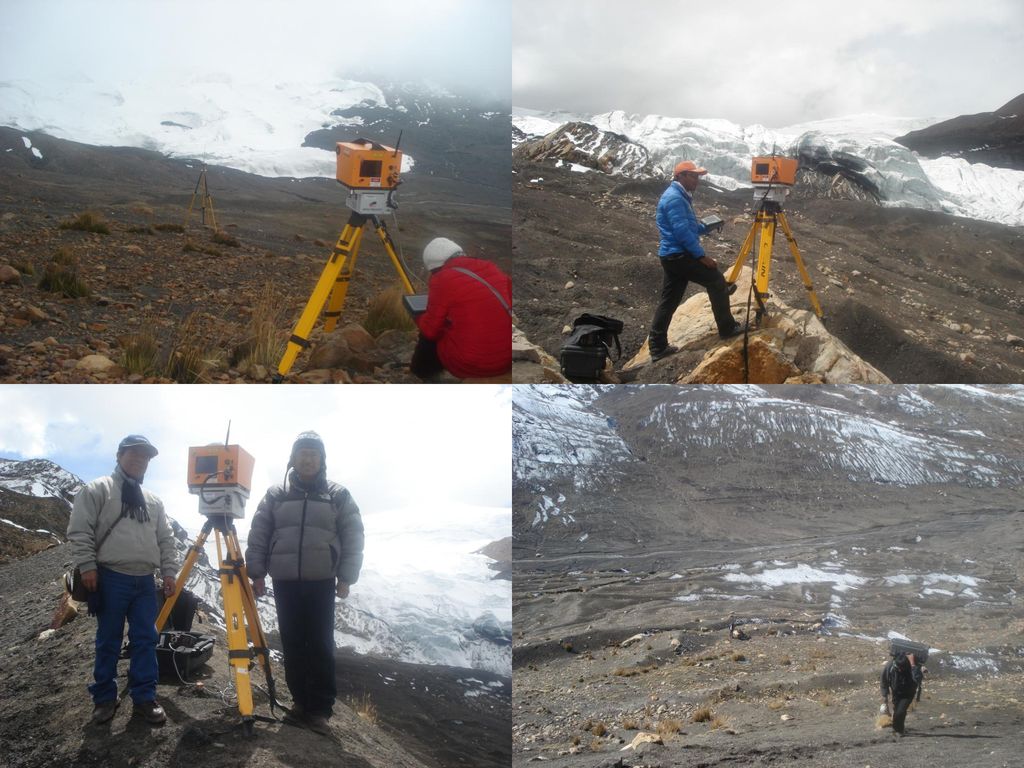

27 LIDAR ILRIS-LR Optech

28

29

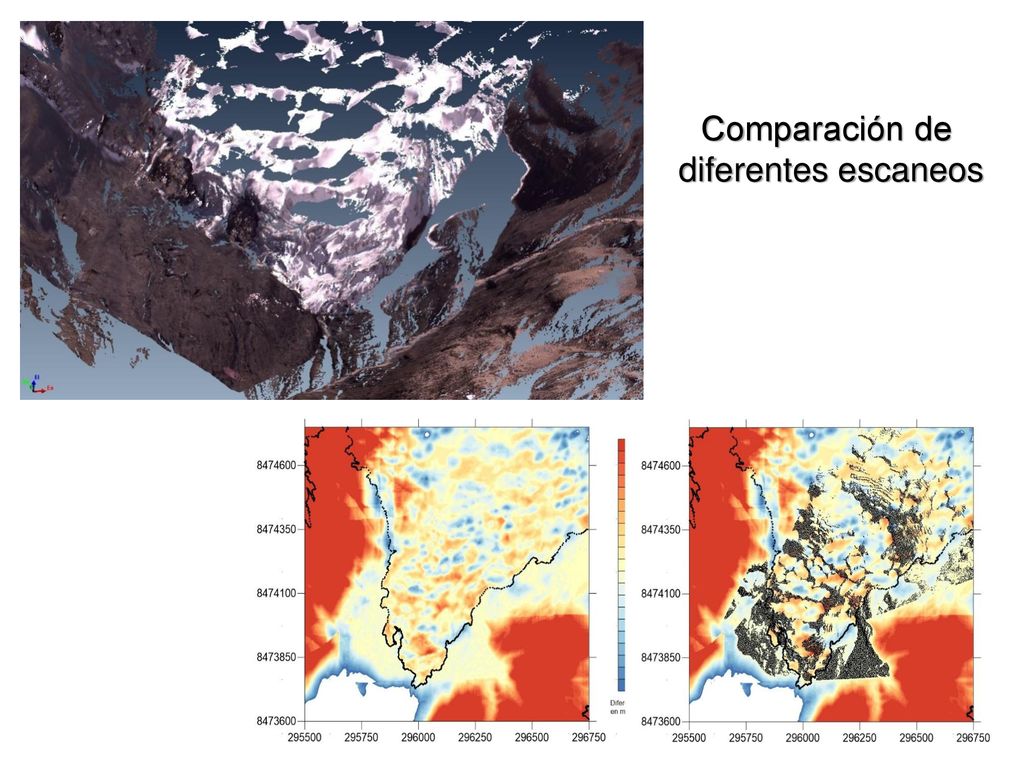

30 Comparación de diferentes escaneos

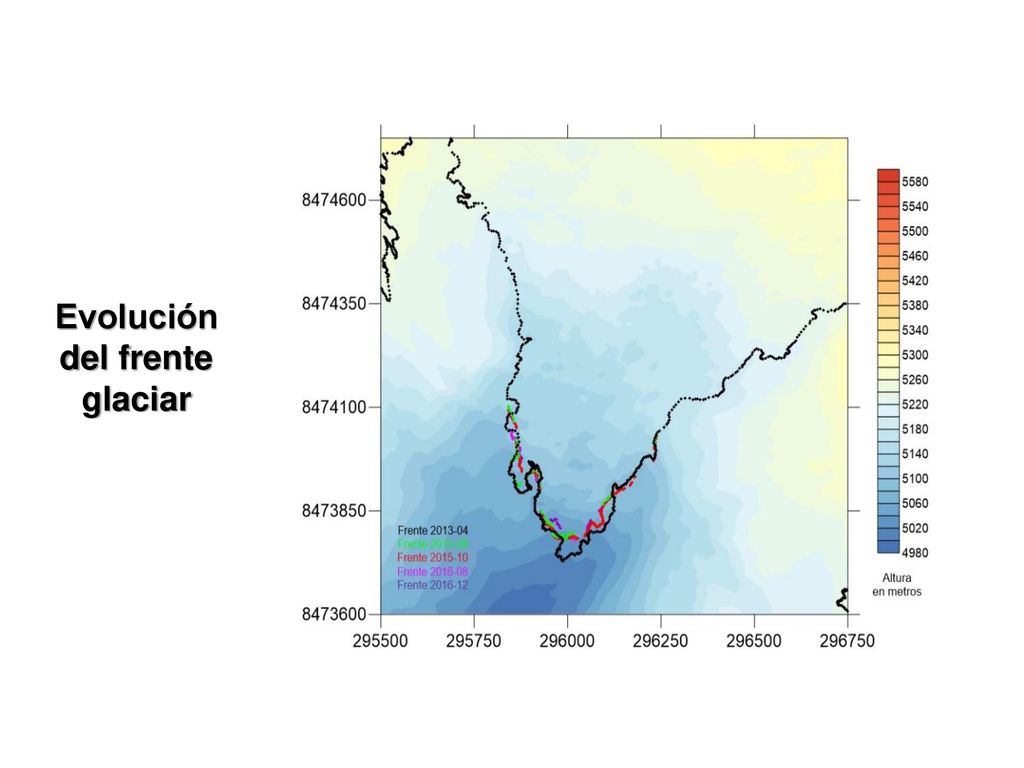

31 Evolución del frente glaciar

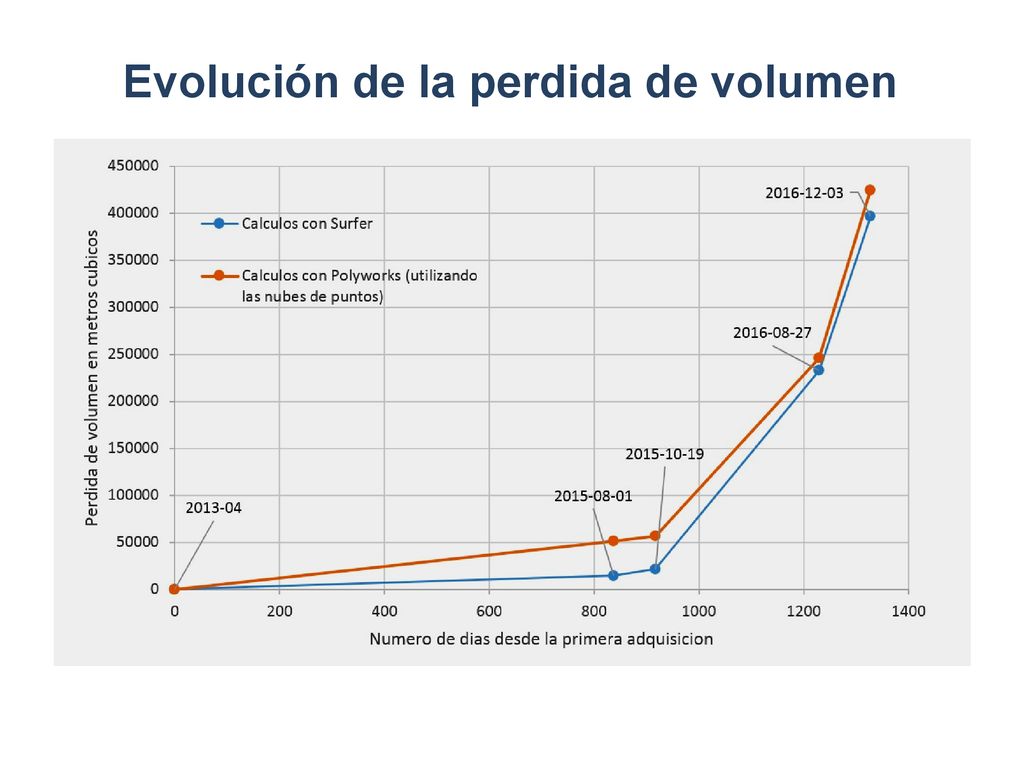

32 Evolución de la perdida de volumen

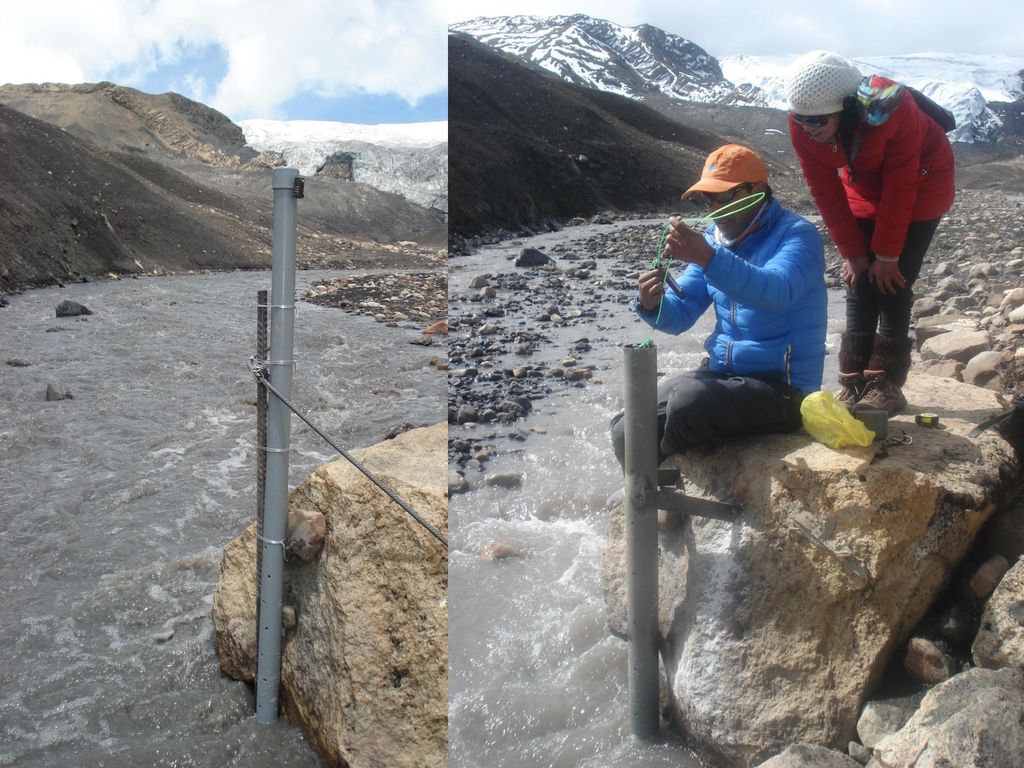

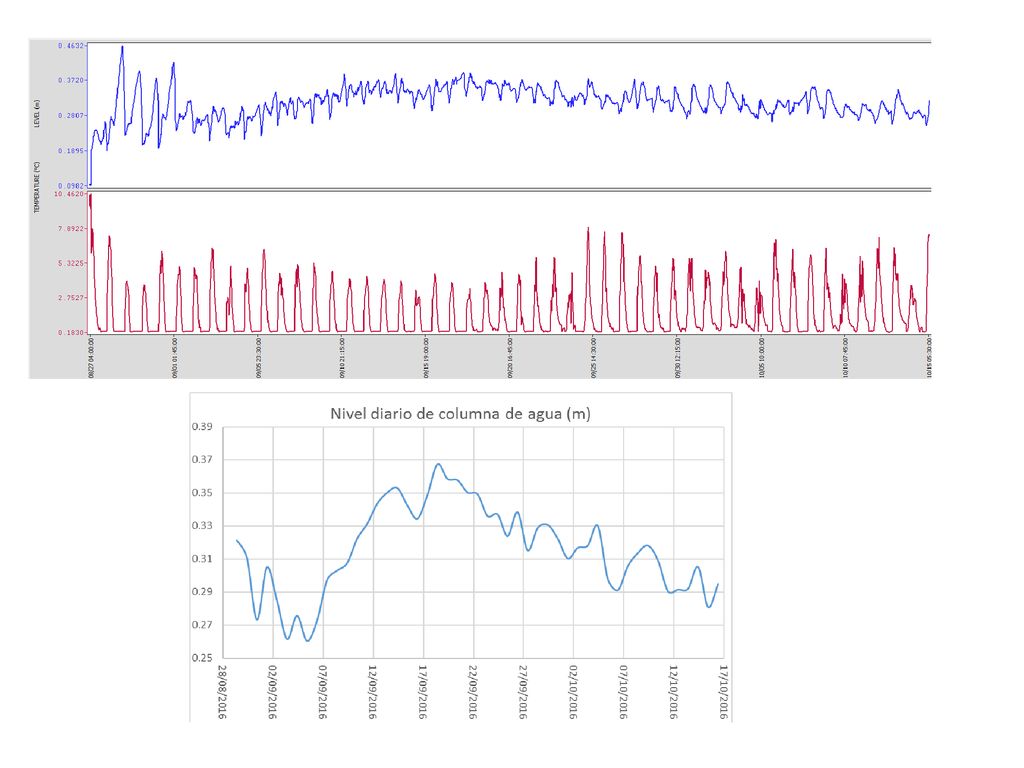

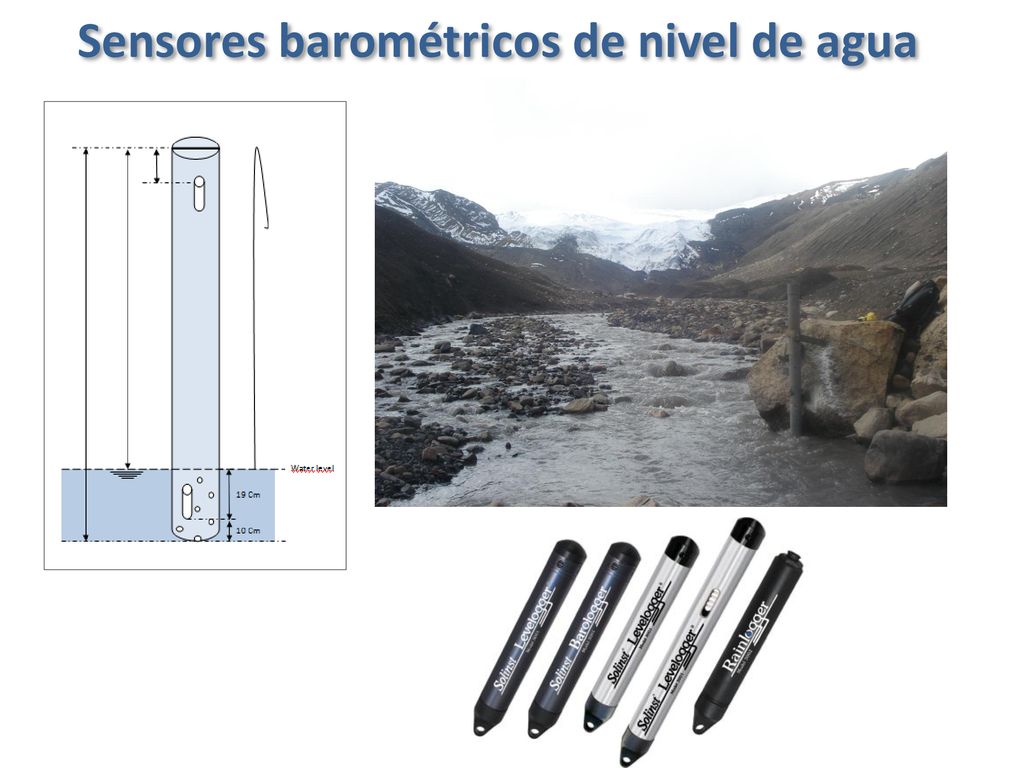

33 Sensores barométricos de nivel de agua

34

35

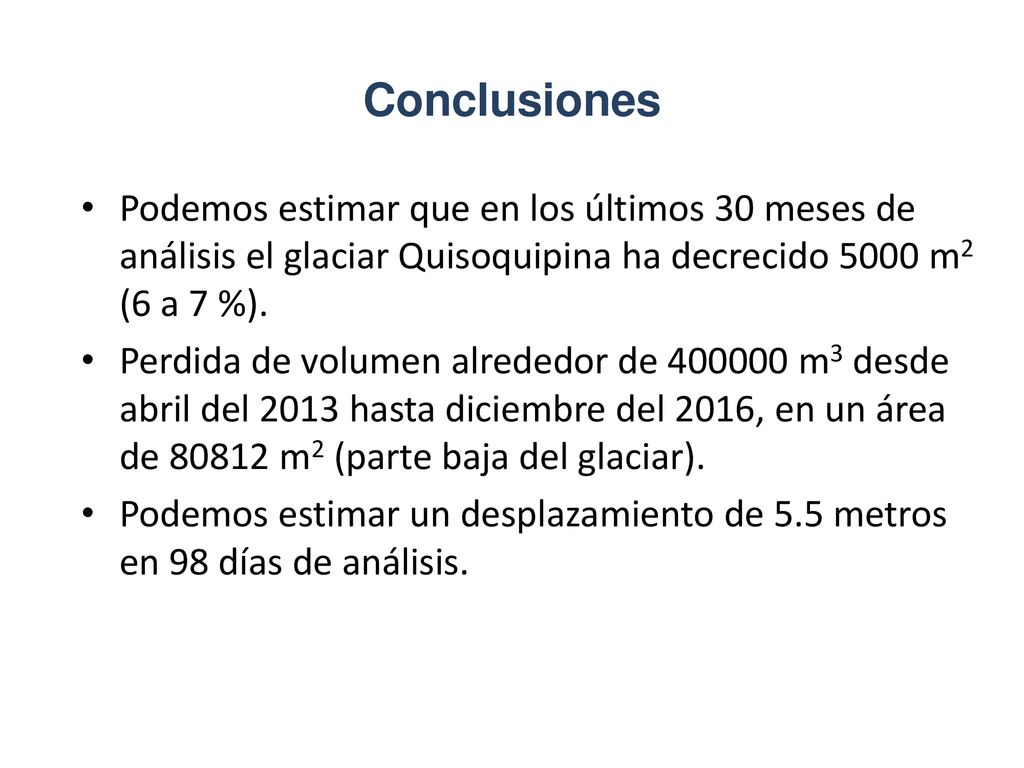

36 Conclusiones Podemos estimar que en los últimos 30 meses de análisis el glaciar Quisoquipina ha decrecido 5000 m2 (6 a 7 %). Perdida de volumen alrededor de m3 desde abril del 2013 hasta diciembre del 2016, en un área de m2 (parte baja del glaciar). Podemos estimar un desplazamiento de 5.5 metros en 98 días de análisis.

37 DESAFIOS Foto: Baker Perry (ASU)

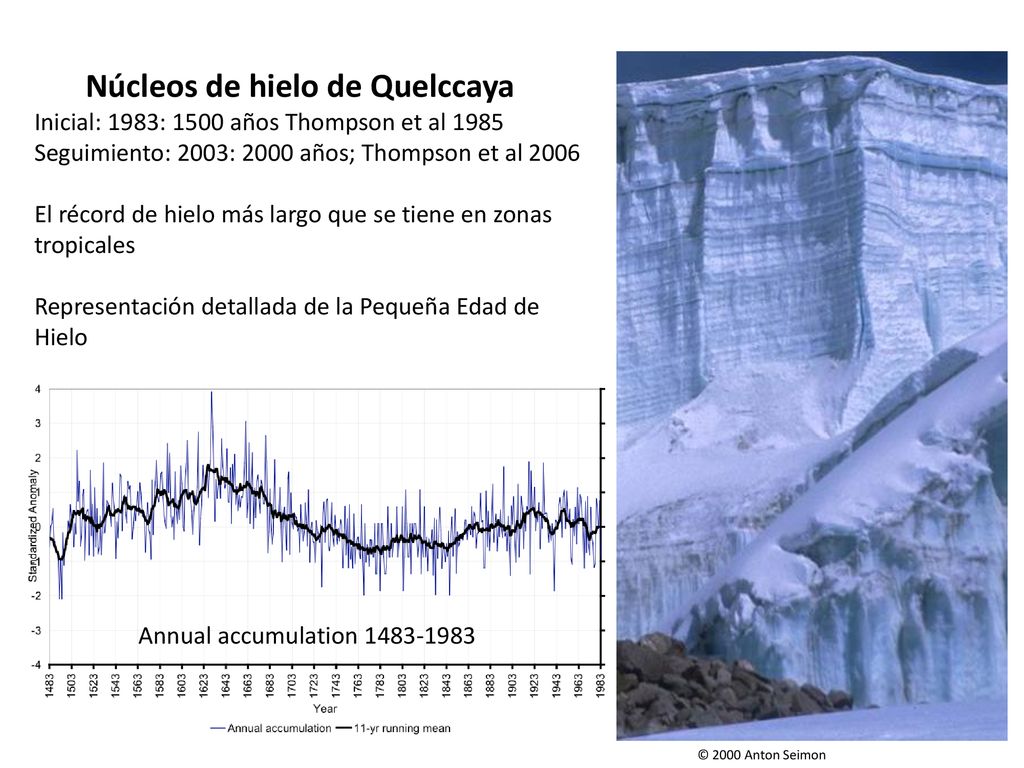

38 Núcleos de hielo de Quelccaya
Inicial: 1983: 1500 años Thompson et al 1985 Seguimiento: 2003: 2000 años; Thompson et al 2006 El récord de hielo más largo que se tiene en zonas tropicales Representación detallada de la Pequeña Edad de Hielo Annual accumulation © 2000 Anton Seimon

39

40

41 Foto: Christian Huggel (UZH)

42 ¡GRACIAS POR SU ATENCIÓN!
